Устройство дизеля Д144
Дизель Д144 - четырехцилиндровый, четырехтактный, с непосредственным
впрыском топлива, воздушным охлаждением.
Дизель состоит из корпусных деталей, кривошипно-шатунного механизма,
механизма газораспределения, декомпрессора, систем питания, смазки и
охлаждения, электрооборудования, дополнительного оборудования и
приборов.
Общий вид дизеля Д144 показан на рисунках 1 и 2.

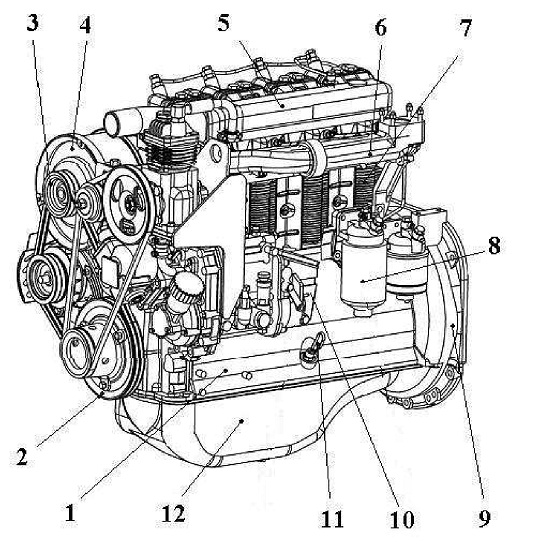

Рисунок 1- Дизель Д144 (вид слева)
1- картер; 2-шкив ведущий привода вентилятора;
3-шкив ведомый привода вентилятора; 4-вентилятор;5-трубопровод впускной;
6-трубопровод выпускной; 7- цилиндр; 8- фильтр топливный тонкой очистки;
9- картер маховика; 10-насос топливный; 11-щуп- масломер; 12-картер
масляный.
Рисунок 2- Дизель Д144 (вид справа)
13- фильтр масляный;14- стартер ;15-кожух
вентилятора;
16 -форсунка;17-пневмокомпрессор; 18-шкив ведомый привода
пневмокомпрессора; 19- ролик натяжной; 20- шкив ведущий
пневмокомпрессора; 21- крышка распределительных шестерен; 22- генератор.
