Графоаналитический метод исследования реальных мелкомодульных зубчатых передач с эвольвентным профилем зуба в часовых механизмах (1963 год)

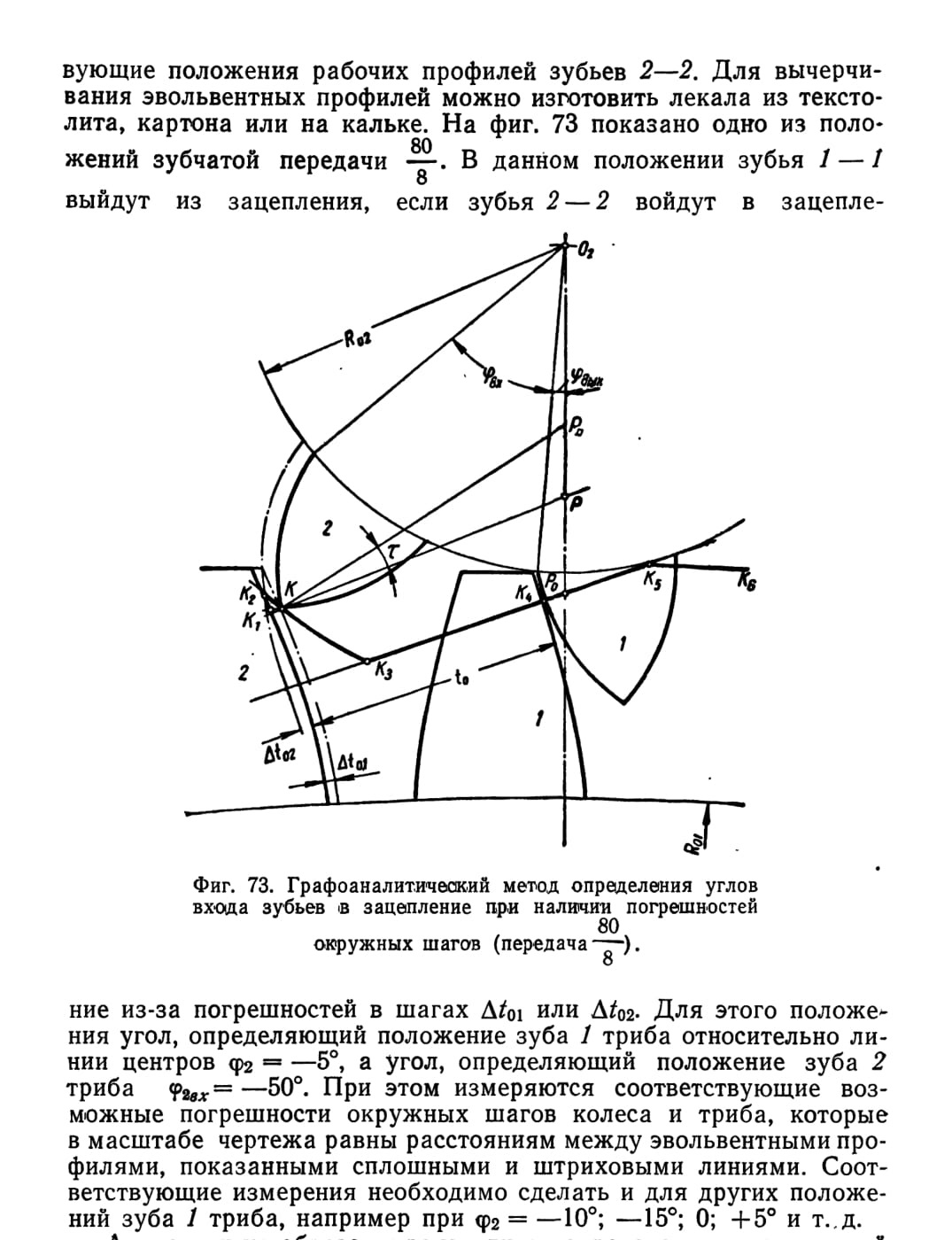

На листе чертежной бумаги с помощью специального лекала проводят в большом масштабе дугу основной окружности R01 колеса (фиг. 73). Затем намечают центр триба и проводят его основную окружность (R01). На линии центров отмечают положение полюса зацепления Р0.

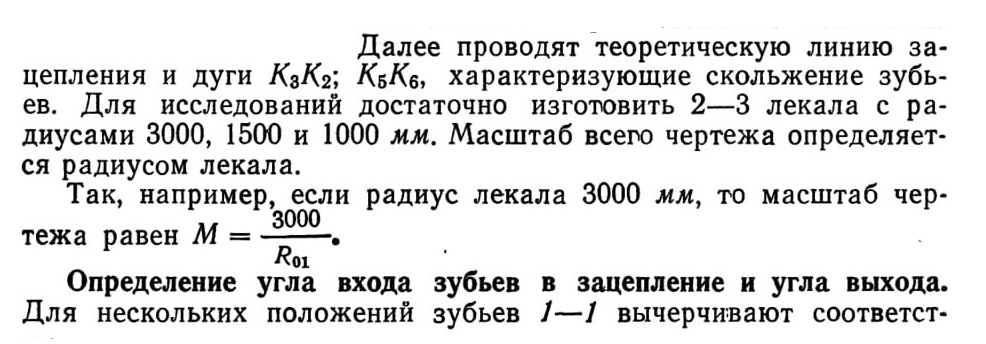

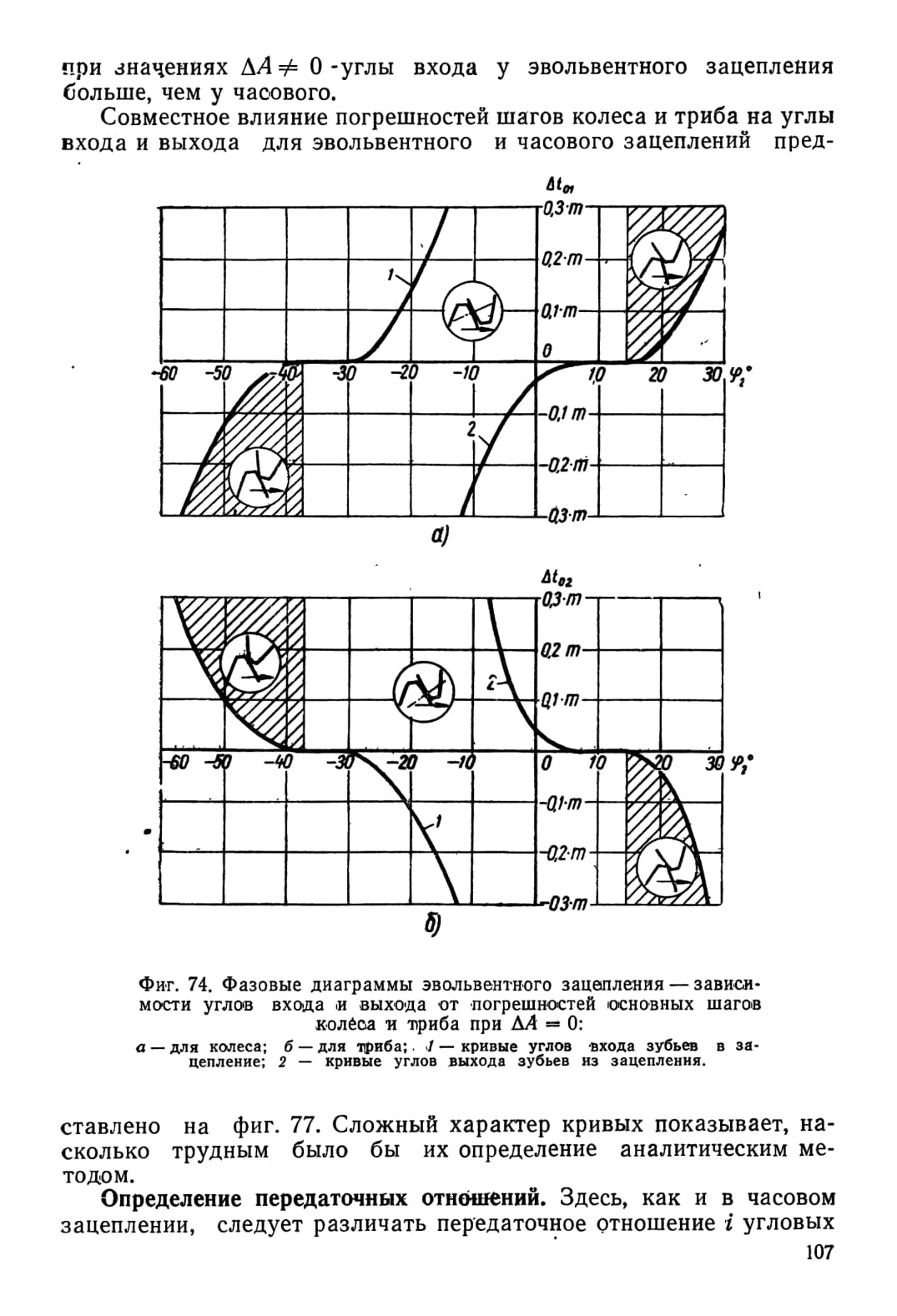

Аналогичным образом производится определение погрешностей и соответствующих им углов входа и выхода при скольжении на выходе.

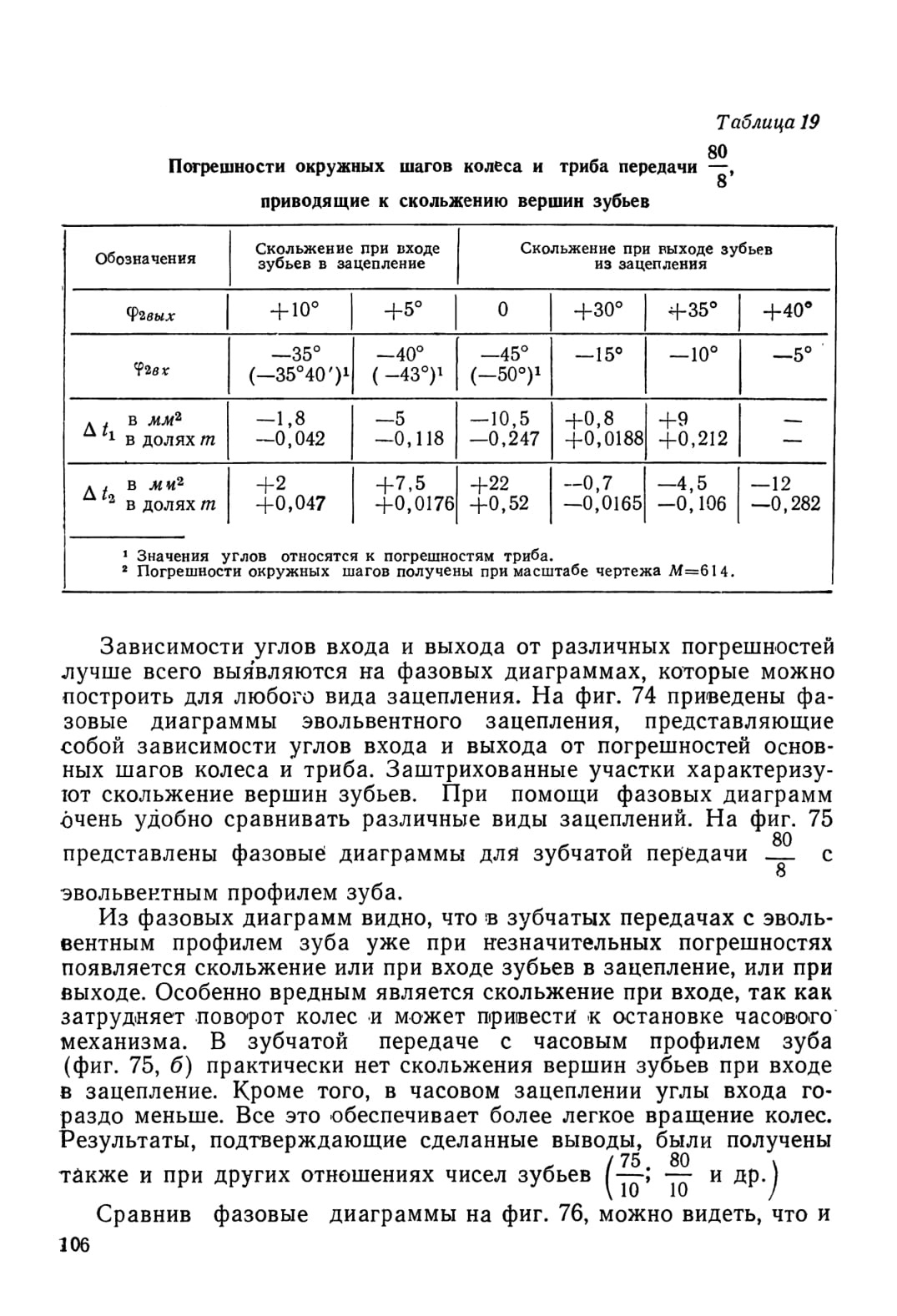

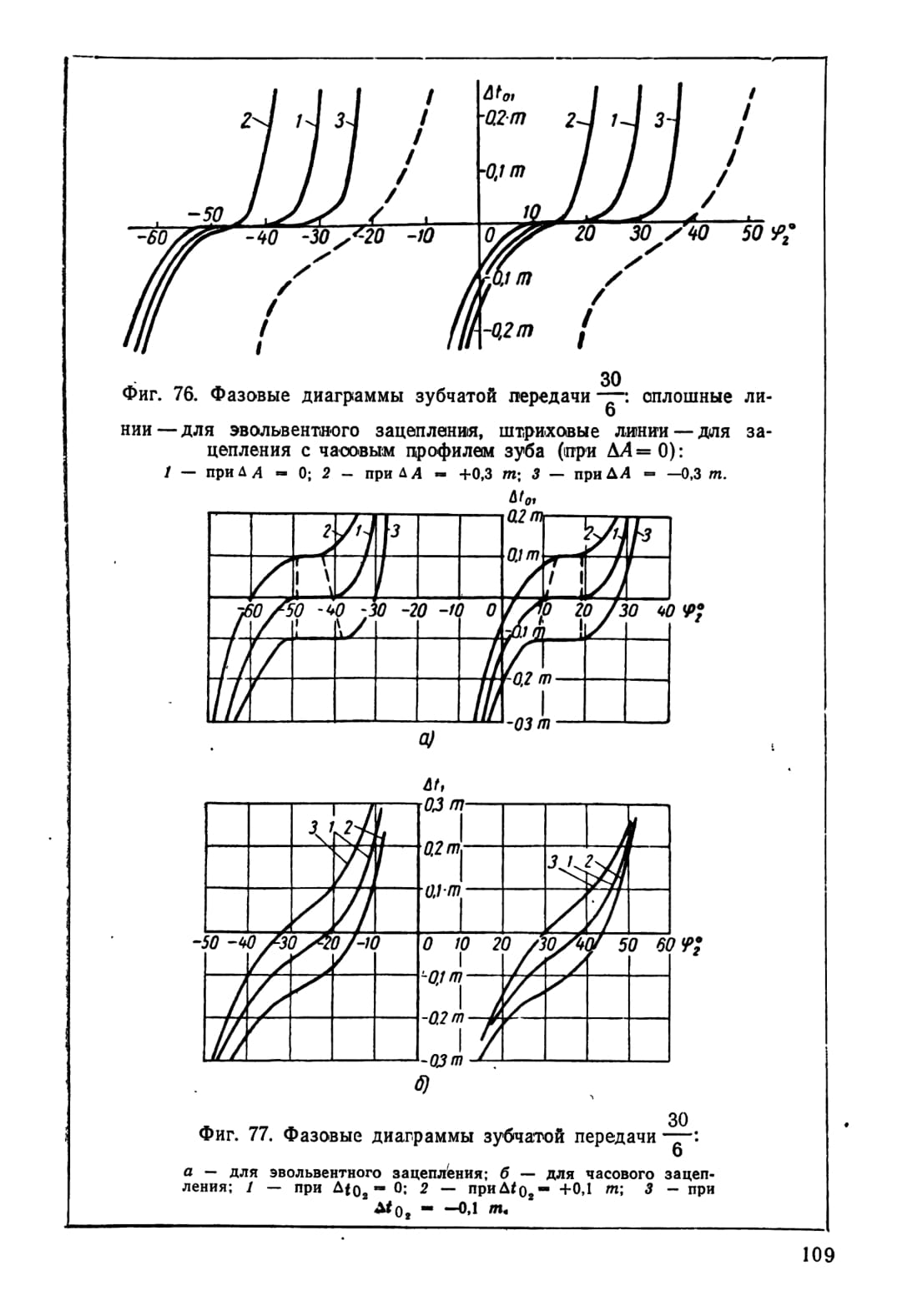

Результаты измерений заносятся в специальную таблицу (см. табл. 19).

Таблица 19

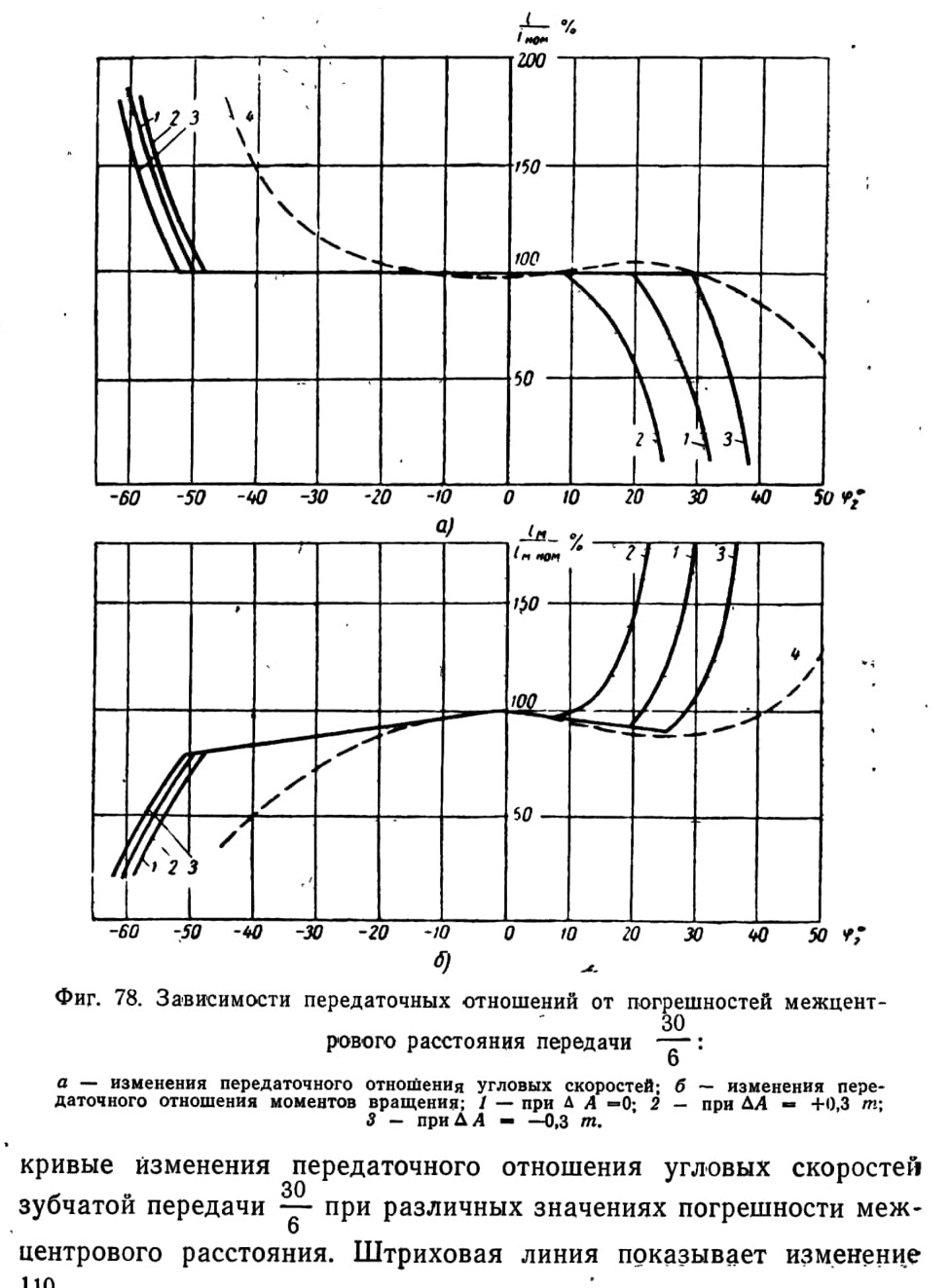

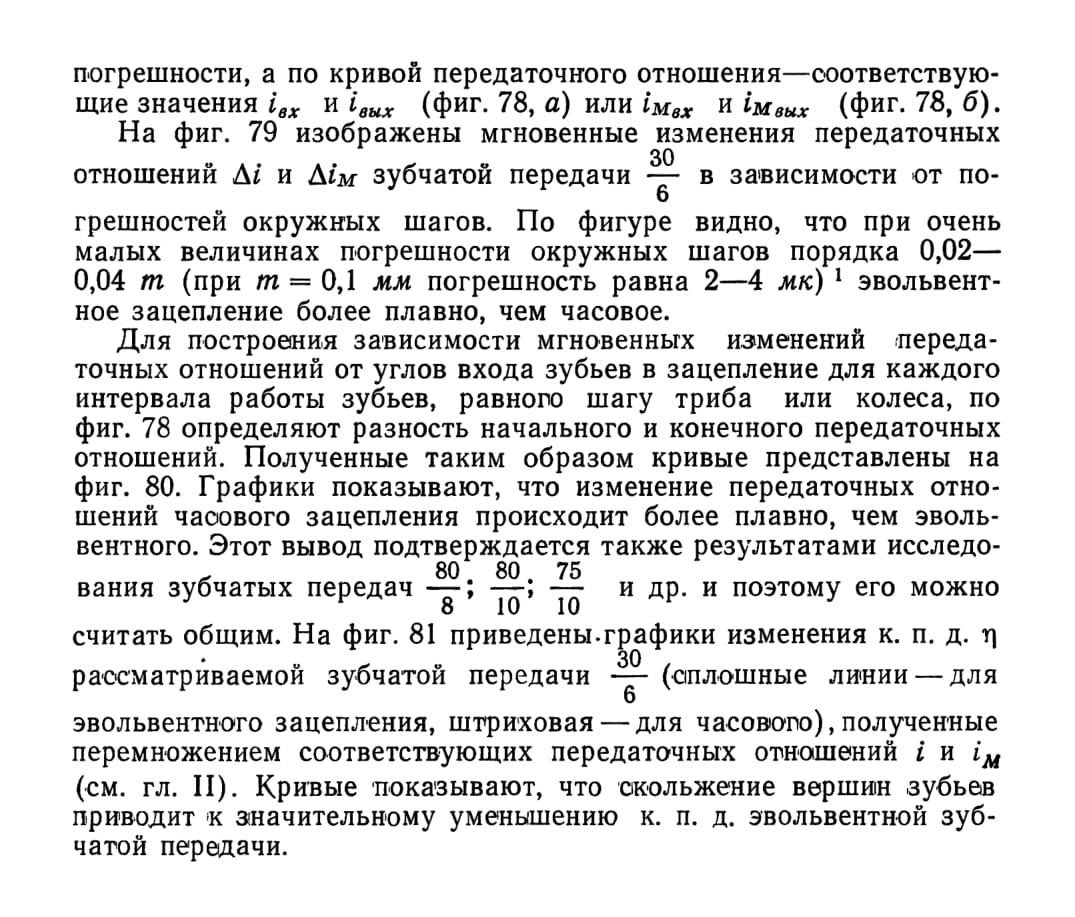

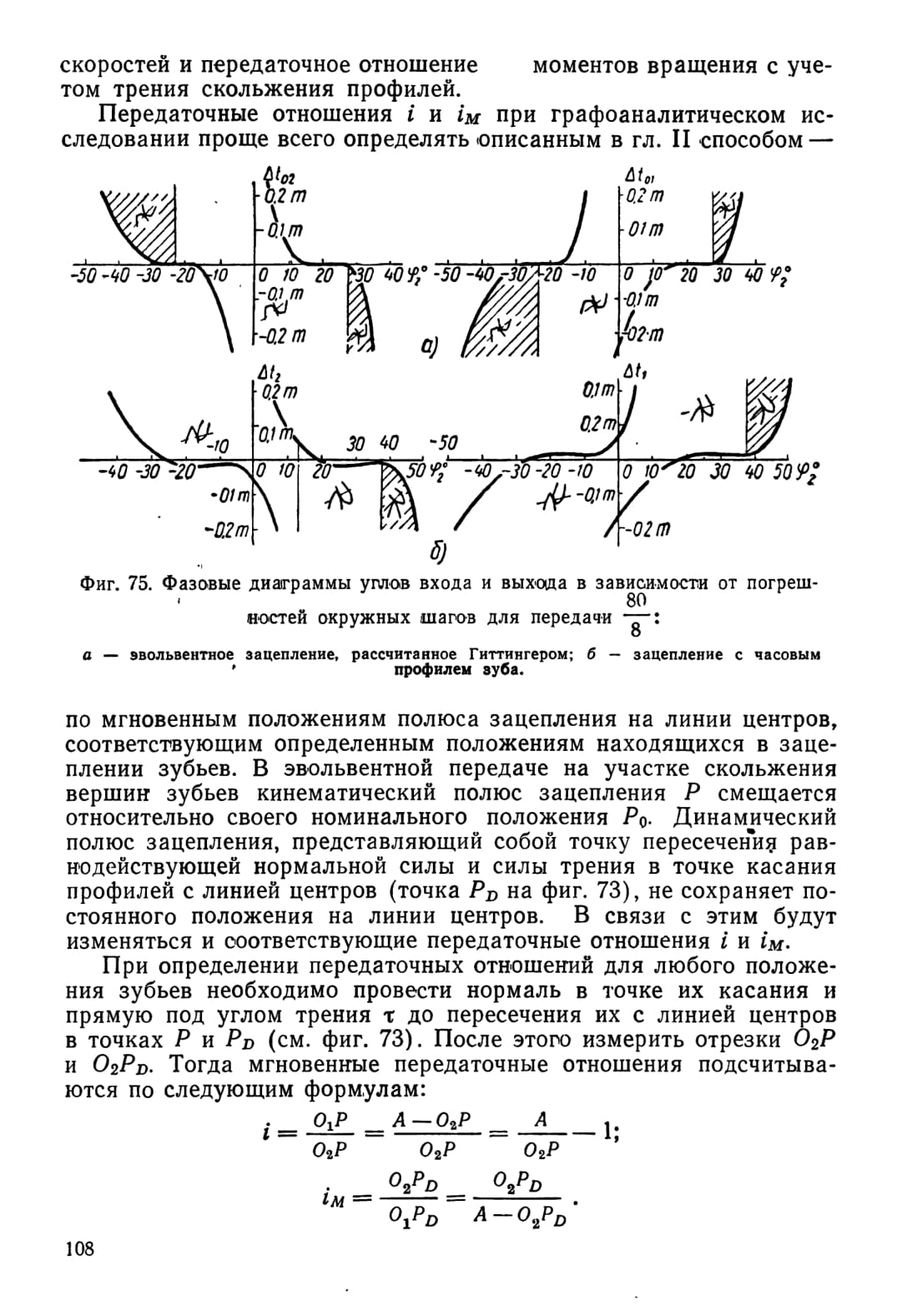

В этих формулах А — межцентровое расстояние, взятое в масштабе чертежа. Подсчитав передаточные отношения для нескольких положений зубьев, можно построить кривые изменения передаточных отношений. На фиг. 78, а сплошными линиями показаны
