Аналитический метод исследования зубчатых передач с эвольвентным профилем зуба в часовых механизмах (1963 год)

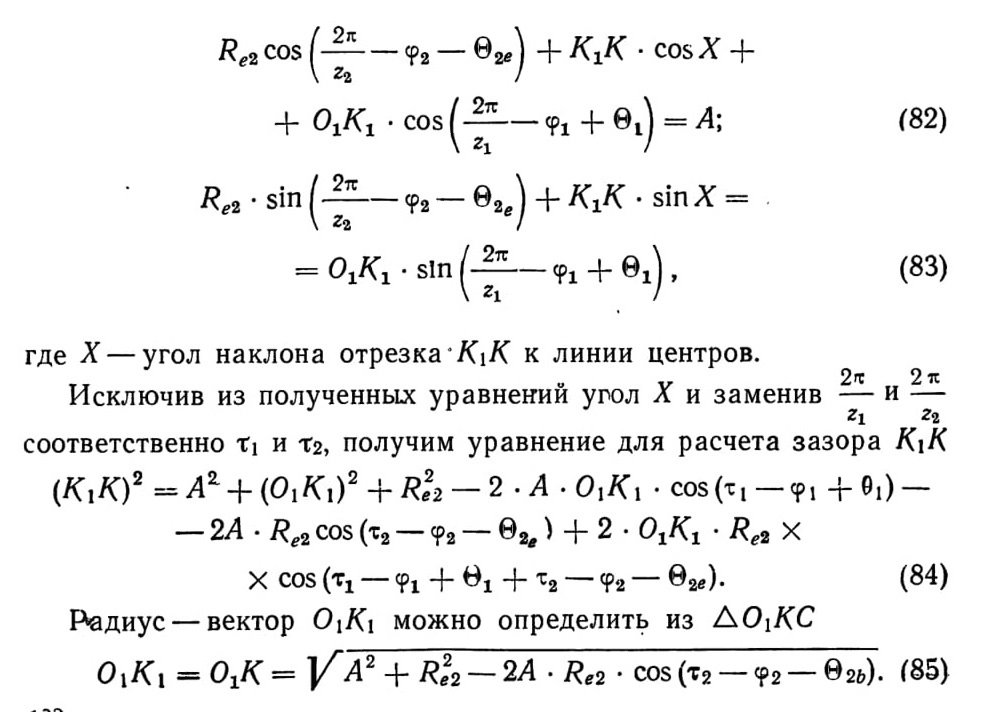

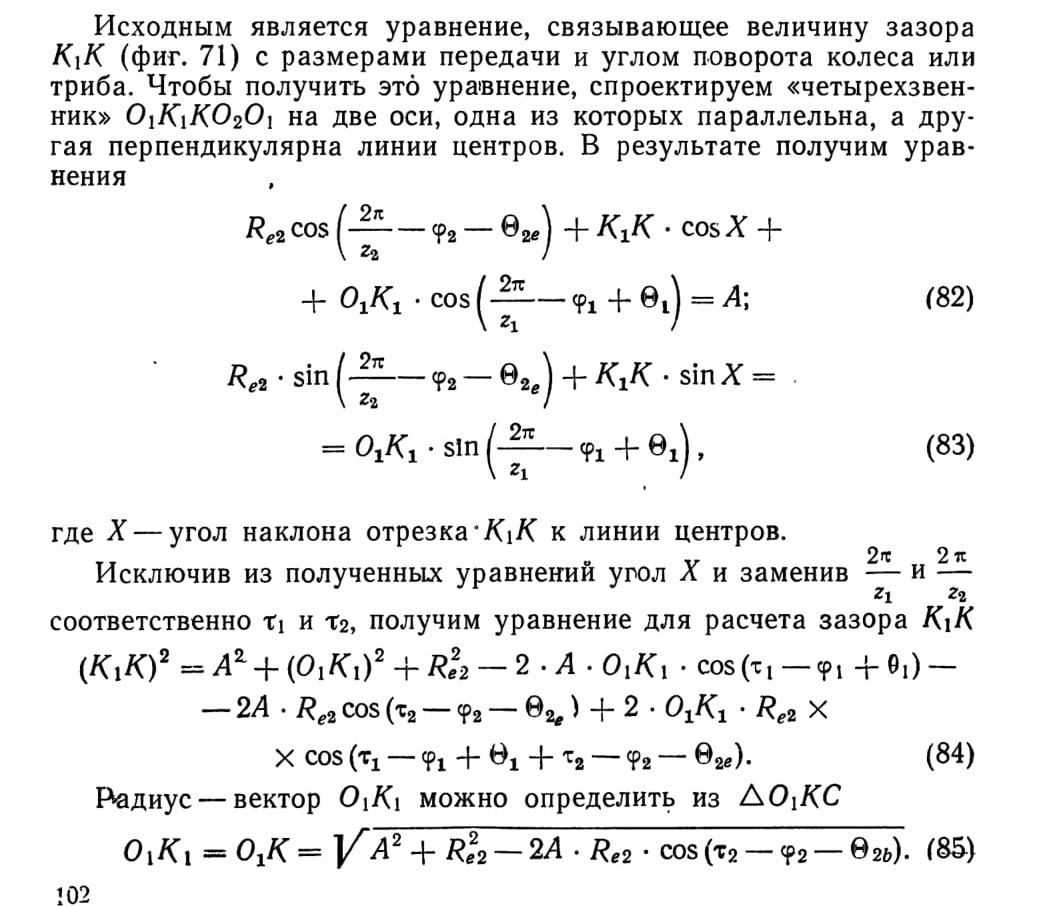

Исходным является уравнение, связывающее величину зазора К1К (фиг. 71) с размерами передачи и углом поворота колеса или триба. Чтобы получить это уравнение, спроектируем «четырехзвенник» О1К1КО2О1 на две оси, одна из которых параллельна, а другая перпендикулярна линии центров. В результате получим уравнения

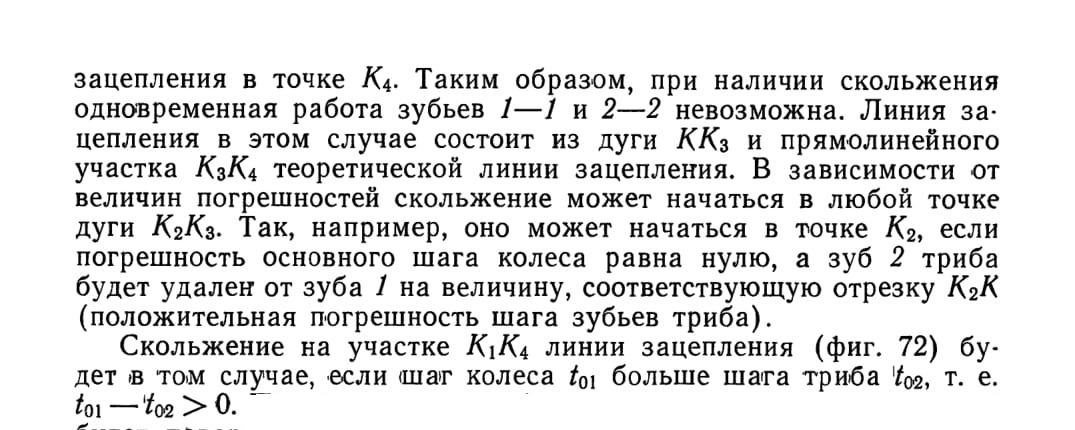

При скольжении зубьев на выходе из зацепления триб будет поворачиваться медленнее, чем при работе зубьев на прямолинейном участке N1N2 линии зацепления. Поэтому здесь также невозможна одновременная работа зубьев 1 — 1 и 2 — 2.

АНАЛИТИЧЕСКИЙ МЕТОД ИССЛЕДОВАНИЯ ЗУБЧАТЫХ ПЕРЕДАЧ С ЭВОЛЬВЕНТНЫМ ПРОФИЛЕМ ЗУБА

Аналогично можно получить такие же уравнения для скольжения зубьев при выходе (см. фиг. 72).

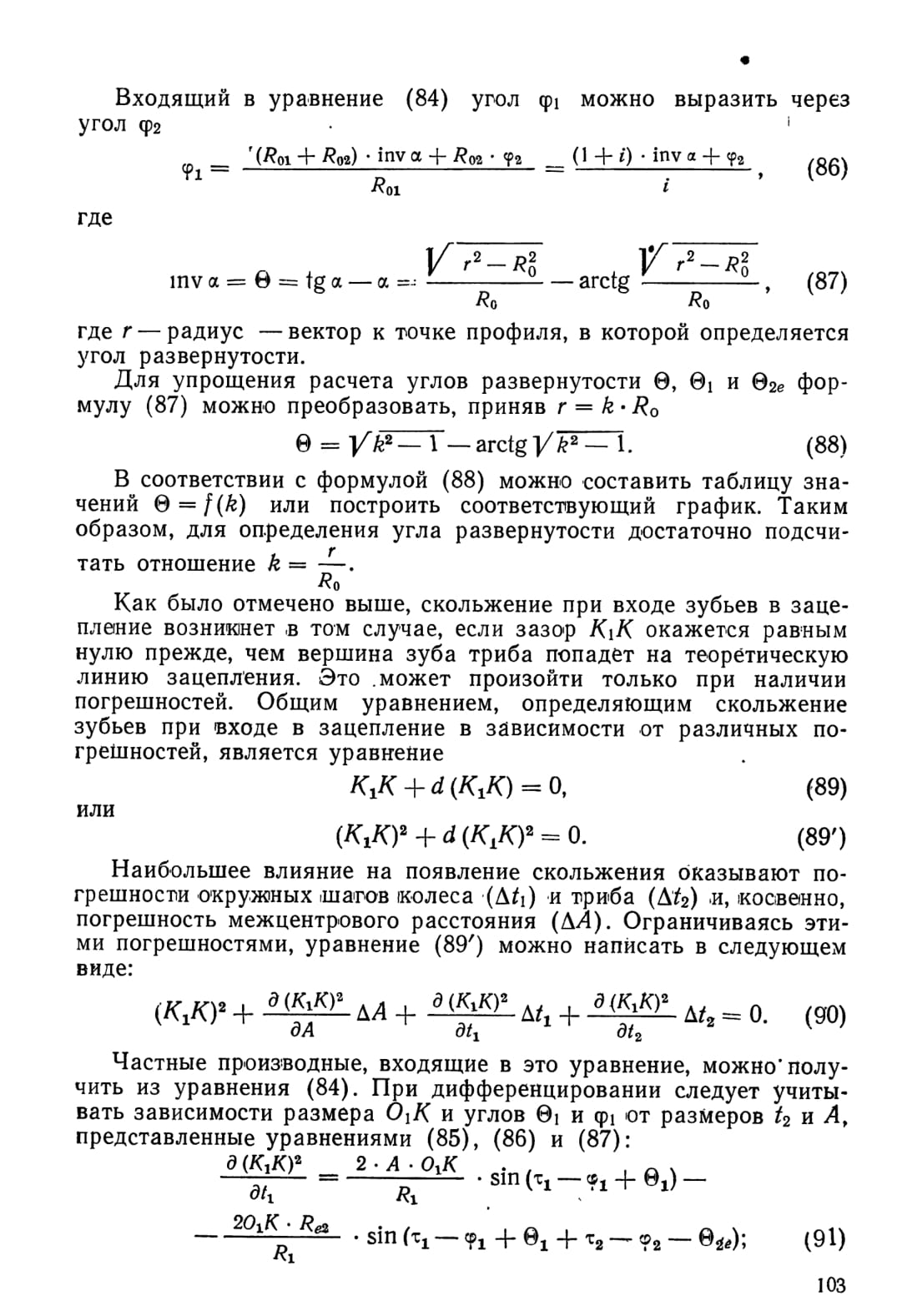

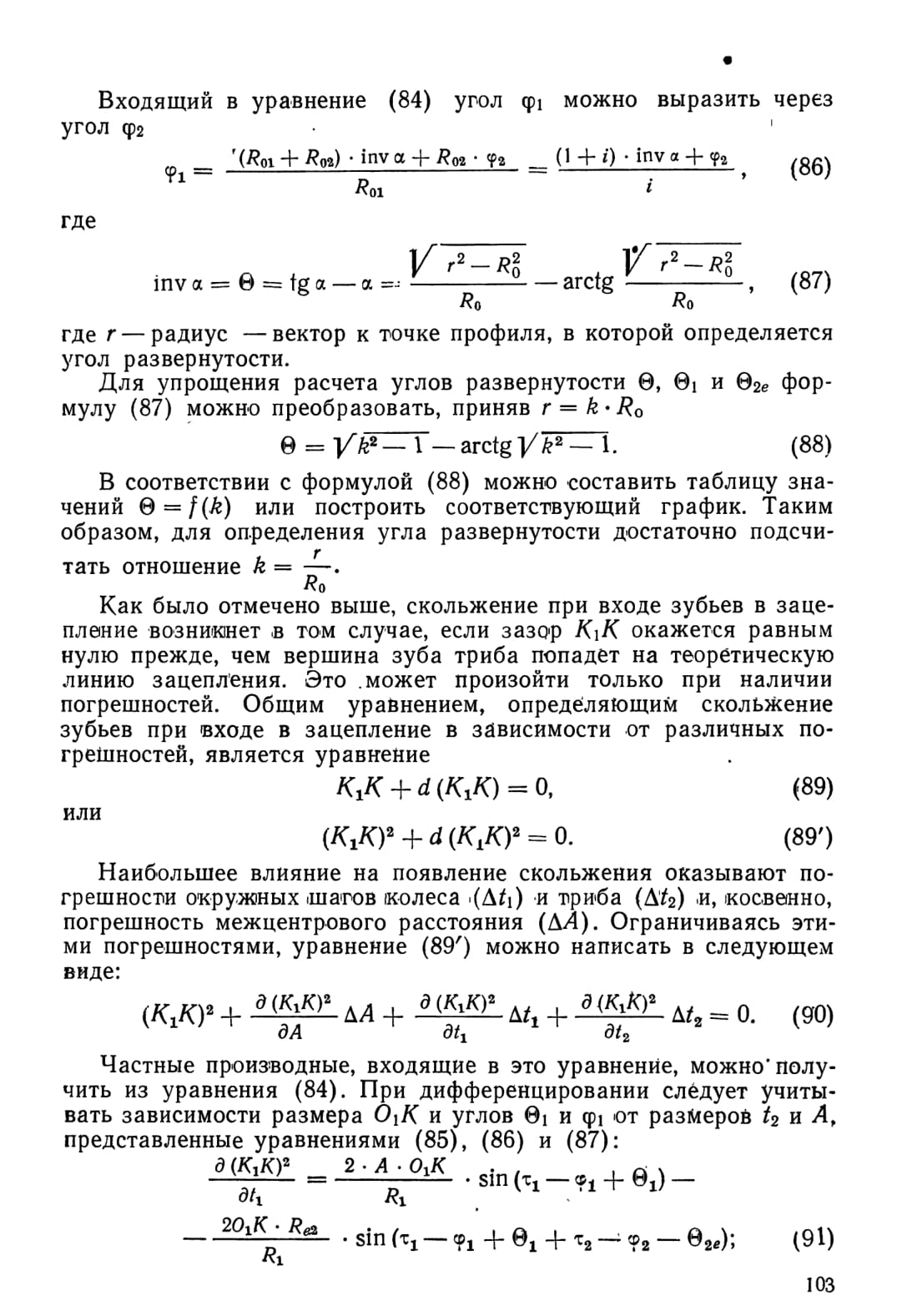

Полученные формулы являются весьма громоздкими, в связи с чем дальнейшее исследование в общем виде является весьма сложным. Здесь, как и в часовых зацеплениях, зависимость углов входа от различных погрешностей более просто можно получить с помощью графоаналитического метода.
