Характеристика работы мелкомодульной эвольвентой зубчатой передачи часового механизма при наличии погрешности (1963 год)

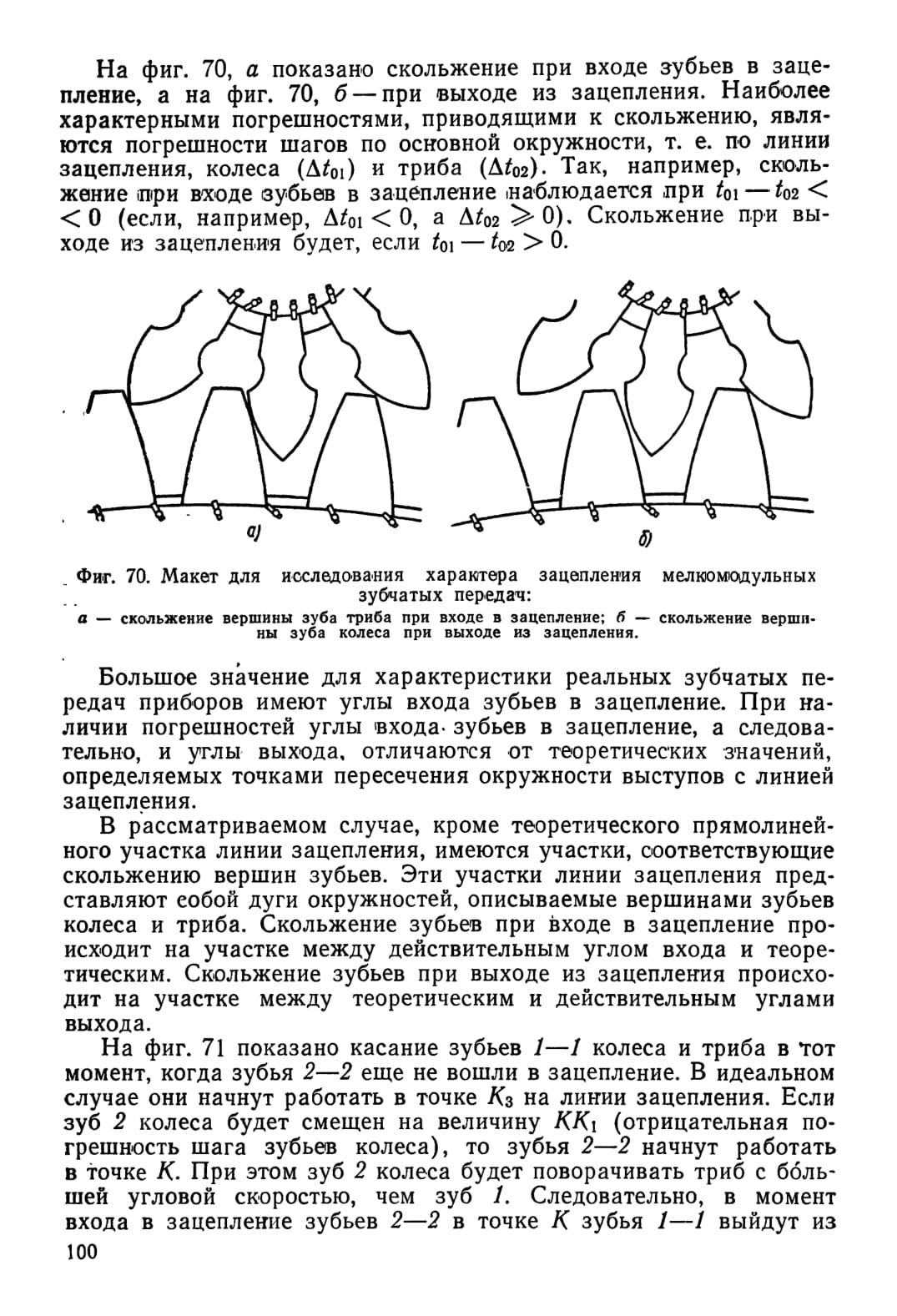

В реальной зубчатой передаче с эвольвентным профилем зуба скольжение вершин зубьев или при входе в зацепление, или при выходе является обычным. В этом легко убедиться с помощью простого макета, представленного на фиг. 70.

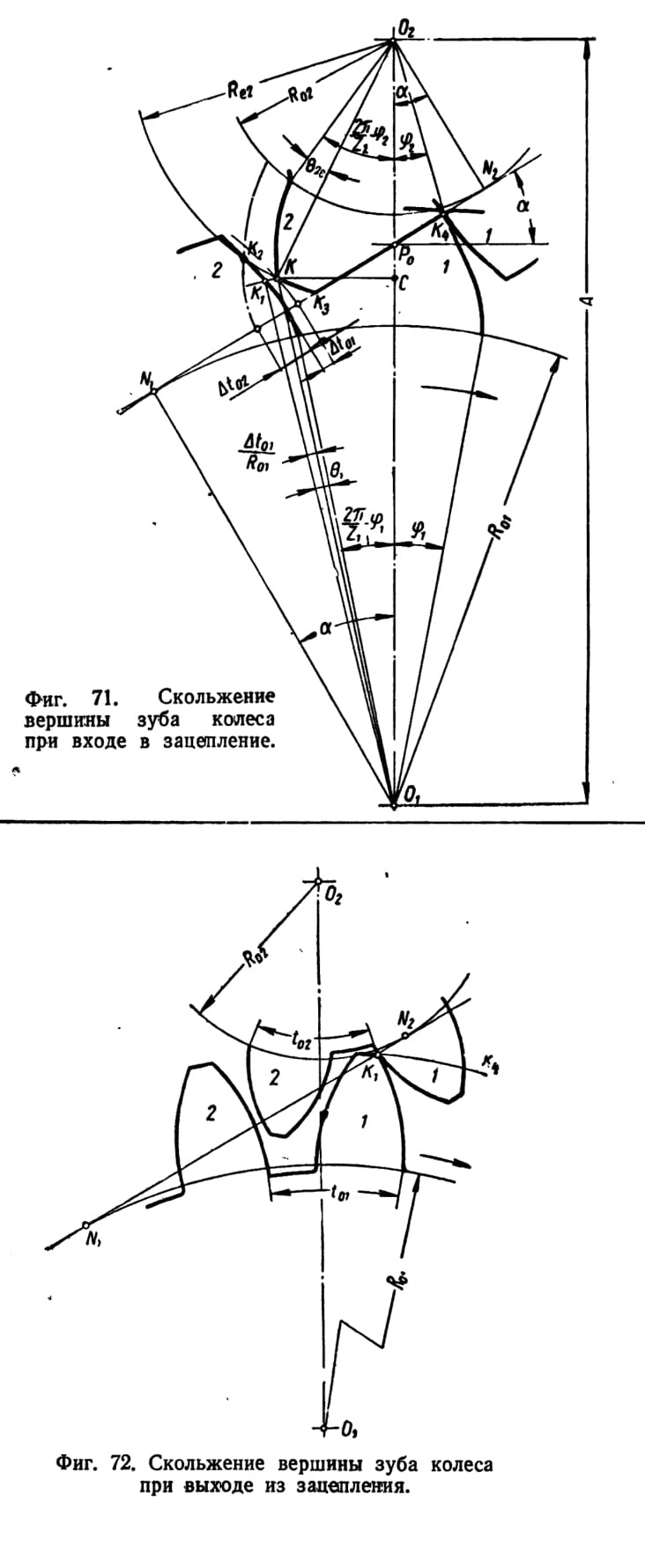

Фиг. 71. Скольжение вершины зуба колеса при входе в зацепление.

Фиг. 72. Скольжение вершины зуба колеса при выходе из зацепления.

содержание .. 8 9 10 11 ..
