The  machine  lighting network is  powered by  a  3 6  v  sourc e  and  the  entire

electrical  s ys tem  must be  grounded.

Technical  description  of the  1 A 1 0P  S�; iss-type  automatic  lathe

Maximum  bar diameter,  mm  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .

7

Maximum  turning length,  m m

. . • . . . . . . . . • . . . . . . . . . .  ,

.  .

50

l<ange  of headstock-spindle  speeds,  rpm  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  1 01Q-o250

N umber of headstock-spindle speeds

.

.

.

.

.

.

.

.

•

.

.  .  .  .  •  .  .  .  .  •  .

.

17

Range of camshaft  speeds,  rpm  .

.

.

.

.

.

.

.

.

.

.

•

•

.

.  .  .  .  .  .  .  .  .  .  .  0 .22- 59.5:l

Number of camshaft speeds

. . •  ,  •

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

•

.

.  .

765

N umber  of tool slides  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .

5

Bar  length,  m

.  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  •  .

.  .

2

Shortest  bar  butt  �;hen  �;orking lvith a  guide bushing,  mm

•  •  .

.  .  .  .  .

78

Shortest  bar  butt  when  working  without  a  guide  bushing,  mm  .  .  .  .  .  .

1 7

Power o f  motor,  k w   .

.  .  .

.

.  .  .  .  .  .  .  .  .  .  .  .  .  .

.

.  .  •  .

.

.

.

.

•

.

.  .

1 .  7

Speed  of  motor,  rpm  .

.  .  .  .  .  .  .  .  .  .

.

.  .  •  .  .  .  .  .

.

.  .

.

.  .  .  •  .

.  .

1420

These  automatic  screw machines  are  equipped  with  a  s et  of  removable

attachm ents ,  which are,  as  a  rul e ,   mounted  on  the l eft  part  of the  bed .  The

most important  of  those attachments  are  a  s ingl e - spindle  d rilling attach­

ment and  a  singl e - spindle  threading attachment.

In  addition,  the  following attachments  can be  s upplied on request:

1 .   A  two - spindle  centering- d rilling  attachment.

2 .   A  two - spindle  combined drilling and  threading attachment.

3 .

A  three - spindle  combined  attachment for d rilling and  threading on

two  diamete rs .

4 .   A  slotting attachment .

5 .

A n  attachment for  reducing  the  travel  o f  rocke r  tools.

6 .   A n  attachment  for tap e r  turning and  for the  automatic  retraction  of

the  drill at  deep  drilling.

7 .   A n  attachment for automatic  s toppage i n  case o f  thread  stripping .

8 .   A  back- drilling attachm ent.

9.  A  reces sing attachment.

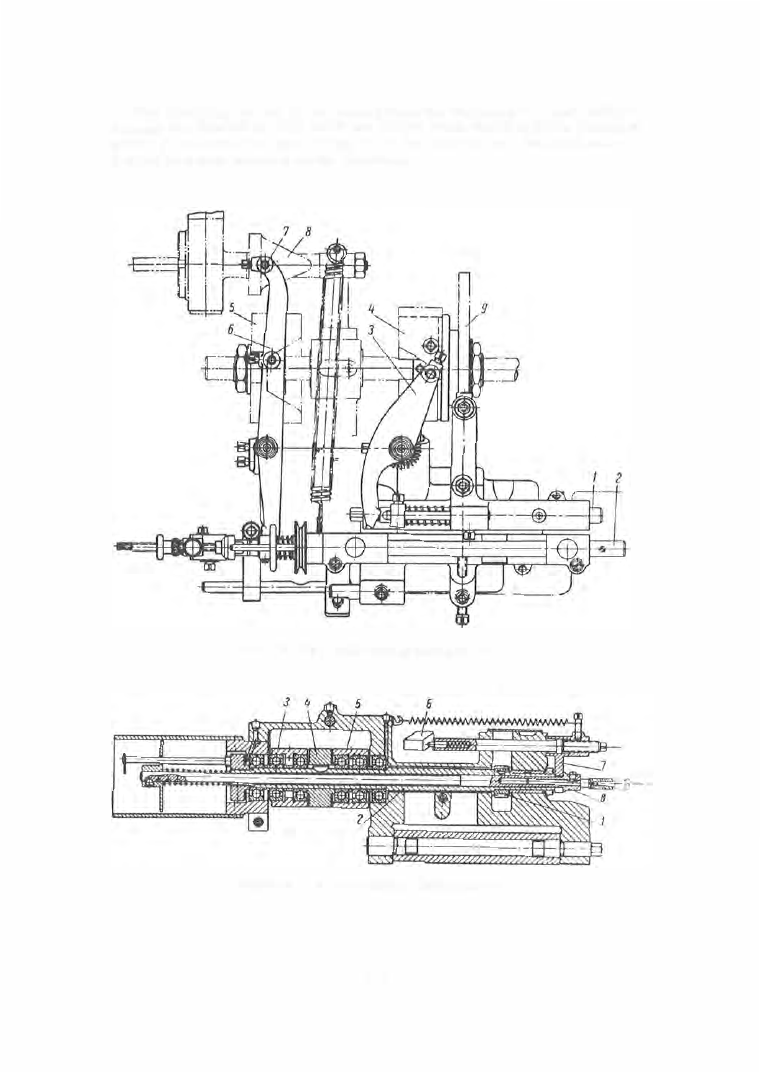

A  two - spindle  attachment  for centering and  d rilling deep  holes  of small

diameter is  s hown  in  Figure  1 3 .

The  nonrotating centering spindle  ( 1 )  is  fed axially by the cam (4 )  through

the  lever ( 3 ) .

The  drilling spindle  (2 ) i s  fed forward b y  a  s p ring,  and i s  withdrawn  by

the  cam  ( 5 )  through  the lever  (6 ) .   If repeated  retractions  of the  spindle

are neces sary  to  remove chips  and cool  the  drill,  the  pus h  cam  (8 )

,

which

contacts  the  pin  (7 )  of the lever ( 6 ),  is  ins talled.  The  cam  (8 )  is  rotated by
the  s tud s haft  IX  of  the  machine  drive  through  a  worm-gear s et  and  a  pulley

(see  the kinematic  s cheme  in  Figure  5 )

.

The  success ive  shifting of  spindles  is  performed by  cam  (9).

Various  attachm ents  are used fo r  thread  cutting.  A  c ombined  two - spindle

drilling - threading attachment is  shown  in Figure  1 4 .

The  d rilling spindle  of the  attachment  (not shown i n  the  d rawing) i s  ac­

tuated by the  threading spindle  through  a  gear pair  ( 1 )  and can  be locked  so

that  it can move  in the axial  direction  only.

109

The  threading spindle  (2 )  is  rotated from  the  drive s haft  of  the  machine

through  two flat b elts .  The belts  are  s hifted from  the  idl e r  ( 3 )  to  the  keyed

pulley  (4 )  or from  the  keyed pulley  (4 )  to the idler

(

5 )  by  a  belt fork con­

trolled by a  cam  mounted on the camshaft.

FIGURE

1 3 .

Two-spindle  centering-drilling  attachment

FIGURE

14.

Two-spindle drilling - threading  attachment

1 1 0

A  c am  mounted  on  the  camshaft  advances  the  threading tool into  the  work

through  the  lever (6 )  which acts  on the  rod  ( 8 )  through the tang ( 7 ) .

The  attachment has  a  device  for  s hifting the  spindles  and  adjusting them

in the  vertical ,  ho rizontal  and longitudinal  directions .

In  addition to  the  above-des cribed two - spindle  attachment,  a  three-spindle

combination  attachment can be  s upplied if  reques ted.  One  of the spindles

se rves  for  drilling and  the  other two  for threading and  tapping.  The  thread­
ing  spindles  can also  be  used for  drilling.  The  attachment is  s uitable both

for  cutting two  different  threads  on the  same part  and  the  use  of two  chasing

dies  and  two taps  of the  s ame pitch.

In both  attachments  the  spindle  rotation must begin before  the  axial  fee d .

A utomatic  s crew machines m e e t  the  following requirements  f o r  accuracy

(according to  specifications ):

Radial  run-out  of the forward  end  of the  headstock  spindle
Radial  run-out  of the collet  closer cone

Axial  run- out  of the  spindle

Parallelism  of the spindle  axis  and  the  direction of displace­

ment  of  the headstocl<

Radial  run-out  on  a  length  of 35 ml11  of a  mandrel  chucked  in

the  collet

Concentricity  of the  guide  bushing  and the  machine  spindle

Radial  run-out  on the  camshaft  at  the  places where the

headstock,  rocker  and slide  cams  are  fitted

Parallelism  of the  bed  guide  planes  and the  spindle  axis

Not  more  than  0 .003 mm
Not  more  than  0.005 mm
Not  more  than  0 .003 m111
0.005 m111  on the  length  of

displacement  of the

headstock

Not  more  than  0.02 mm

0 .005 mm

Not  more than  0 . 010 m111
0 .005 111111

If the  automatic  s crew machine  satisfies  the  accuracy  requirements , the

stock diameter is  accurate,  and  carbide  tools  are used,  the  total  of  diameter

deviations ,  o vality and taper  will  not  exceed  0 . 0 0 3  mm  (for bar  stock of dia­

m eter not larger than  3 m m ) .   The axial  dimens ions  of turned cylinders

will not differ from  one  another by  more  than  0 . 008 m m .

PRODUCTION  CAPABILITIES  O F  AUTO!v!ATIC  SCREW  MACHINES

The  capabilities  of  Swiss - type  automatics  are  determined  to  a  large

extent by the  tools  which can be mounted in the tool-head  slides  and in the

attachments  available  for  these automatics .  The  following operations  can

be  performed  on  the  model - lA lOP  machine:

1 .   Turning and facing of cylind rical ,   conical  and contoured  outer s ur­

faces .

2 .

3 .

4 .

5 .
6 .

7 .
8 .

F acing.

Rec es sing and  chamfering.
Drilling and boring of holes .

Thread- cutting  and  tapping.

Slotting the  heads  of s crews ,  bushings  and  othe r  parts .

Broaching of  s quare  and  other contoured holes .

Knurling outer surfaces .

1 1 1

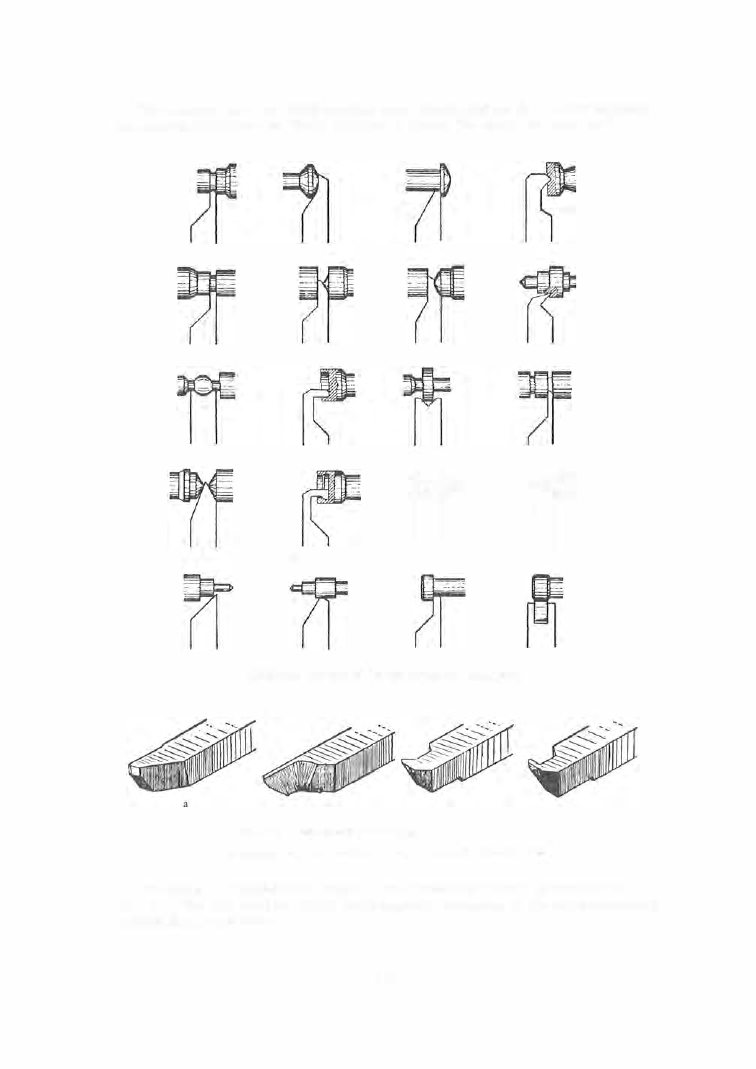

The  various  us es to  which cutting tools  can  be  put  on  the  l A  lOP m achine

are  s hown in Figure  1 5 ,   while  Figure  1 6  shows  the  s hape  of some tools .

- -

...

--::

rr  rr

-

FIGURE  1 5 .   Diagram  of  the  various  uses  of cutting tools

b

c

FIGURE

1 6 .

Tools  of  different  shapes:

a-turning  tool;  b-cut-off tool;  c-centering  tool;  d-boring tool.

d

T u r n i n g .   Cylindrical  surfaces  are  generally turned by  rocker tool

No.  1 .   The  tool  dwell s ,   while  the  headstock advances  at  the  predetermined

longitudinal  feed  rate .
