СБОРКА НАСТОЛЬНЫХ ЧАСОВ




Сборку механизма начинают с установки деталей на переднюю (подциферблатную) платину (см. рис. 19). Вначале надевают пружину на заводное колесо (см. рис. 23). Для этого внутренний конец пружины заводят на крючок заводного вала и устанавливают колесо в отверстие на платине, а наружный конец пружины закрепляют на стойке (колонке). Пружина должна развертываться наружу, а не внутрь механизма. Последовательно устанавливают на платину (см. рис. 19) анкерное колесо 1, секундное 2 и промежуточное 3. Затем устанавливают заднюю платину, при этом в отверстия вводят центральное колесо и вал заводного колеса. Пинцетом вводят цапфы всех колес в отверстия на задней платине и закрепляют две нижние гайки.

После сборки колесной передачи проверяют ее работу, для этого на вал заводного колеса устанавливают ключ и заводят немного пружину, при развертывании пружины последует вращение колесной передачи.

После проверки работы колесной передачи устанавливают анкерную вилку, для этого отвинчивают две гайки с платины,, приподнимают немного ее, пинцетом берут вилку за противовес и вводят цапфы оси вилки в гнезда на задней и подцифер-блатной платинах. Анкерная вилка должна быть правильна установлена в механизм. Рожки вилки не должны касаться оси баланса при свободном его колебании. Они должны свободно проходить посередине паза оси баланса, не касаясь его.

После установки анкерной вилки нужно закрепить платину гайками на верхних колонках. Затем проверить работу анкерной вилки с анкерным колесом. Для этого надо немного завести пружину и одновременно указательным пальцем левой руки за противовес отрывисто вращать анкерную вилку вверх и вниз, пока анкерное колесо не сделает полный ход.

После проверки работы анкерной вилки приступают к установке баланса.





Если с баланса снимали волосок, то вначале устанавливают его на баланс (рис. 28). Для этого берут баланс большим и указательным пальцами левой руки за ободок и пинцетом устанавливают волосок, совмещая прорезь колодки с меткой на ободе баланса. Колодка должна находиться на 2—3 мм ниже острия цапфы оси. Баланс устанавливают на механизм, закрепляют в центральных винтах. Последние необходимо завинчивать осторожно, чтобы не повредить цапфы оси баланса. Ось баланса в центровых винтах должна вращаться свободно и иметь небольшой осевой зазор. При установке баланса и окончательного закрепления наружного конца волоска необходимо,

чтобы импульсный штифт находился в пазу между рожками вилки и стоял прямо против вилки: это необходимо для обеспечения ритмичного хода. Между осью баланса и боковой частью анкерной вилки с обеих сторон должен быть одинаковый зазор. Затем наружный конец волоска пропускают между штифтами регулятора (градусника) и закрепляют в отверстии колонки штифтом (рис. 29). Импульсный штифт баланса должен находиться в центре паза вилки. Такое положение достигается передвижением колодки на оси баланса или передвижением волоска в колодке. Волосок должен находиться в одной плоскости, т. е. ни один из витков не должен выступать выше или ниже. Во время хода волосок не должен упираться в близлежащие детали, в том числе и виток в виток. Затем на подцифер-блатной платине (см. рис. 22) устанавливают вексельное колесо 2, на ось минутной трибки надевают часовое колесо 1 и закрепляют вексельное колесо замковой шайбой 3. Проверяют,



чтобы колеса имели небольшой люфт. В заключение проверяют ход часов. Для этого заводят пружину на несколько оборотов и часы должны пойти. После проверки хода часов с механизма снимают заводной ключ и смазывают все трущиеся поверхности на платинах, а также штифты анкерной вилки и оси баланса.

Механизм устанавливают в корпус и закрепляют тремя шурупами; затем закрепляют циферблат. Часовую и минутную стрелки устанавливают на 12 часов по циферблату, при этом часовую стрелку одевают на втулку часового колеса, а минутную— на ось минутной трибки. Чтобы минутная стрелка не смогла соскочить, стрелку слегка закрепляют молоточком, заранее подставив торец наковальни к задней оси центрального колеса. Устанавливают на свое место ободок со стеклом и проверяют положение стрелок, не касается ли минутная стрелка стекла или часовой стрелки, а часовая не задевает ли о циферблат.

Затем закрывают заднюю крышку и устанавливают заводной ключ на заводной валик, кнопку перевода стрелок — на ось центрального колеса.

На этом заканчивается сборка часов.

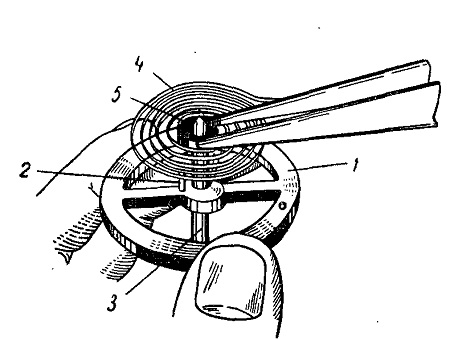

Рис. 28. Установка волоска на ось баланса:
1 — баланс; 2 — штифт; 3 — ось баланса; 4 — волосок; 5 —* колодка












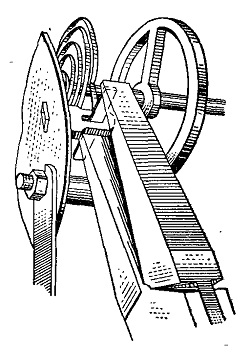

Рис. 29. Закрепление наружного конца волоска в колонке штифтом
