РАЗБОРКА ЧАСОВ НАСТОЛЬНЫХ ЧАСОВ





Прежде чем приступить к разборке часов, необходимо сделать разборную карту (рис. 24) и приготовить необходимый инструмент. Разбирать часы нужно в следующем порядке.

С задней крышки снять заводной ключ и кнопку перевода стрелок. Ключ снимают, вращая его против стрелки, указывающей направление вращения при заводе пружины. Кнопку перевода стрелок снимают, вытягивая ее на себя.

Снимают ободок со стеклом. Для этого острие отвертки вставляют в двух-трех местах между ободком и рантом и, покачивая вверх и вниз отвертку, снимают ободок с ранта.

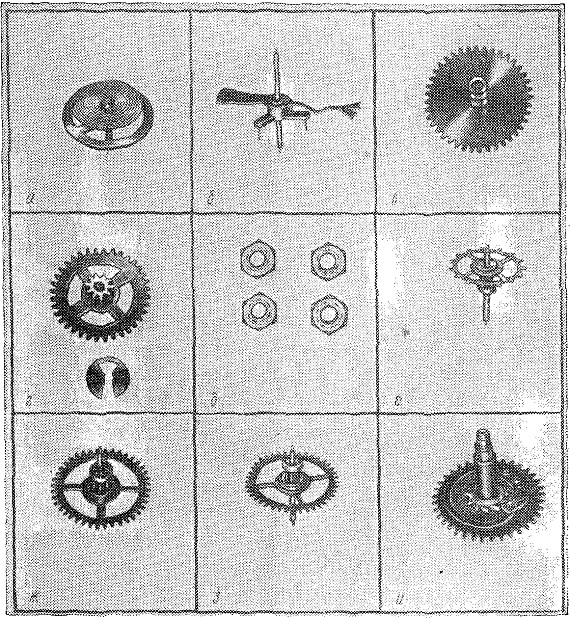

Рис. 24. Разборная карта для настольных часов без боя:
а —баланс с волоском; б — анкерная вилка; в — часовое колесо; г — вексельное колесо с замковой шайбой; д—гайка крепления платины; е — анкерное колесо; яс— секундное колесо, з — промежуточное колесо; и — заводное колесо











Снимают минутную и часовую стрелки. Для этого кусачками захватывают головку стрелки и, покачивая, снимают ее или вставляют острием две отвертки друг против друга под стрелку и, покачивая отвертку вверх и вниз, снимают стрелку.

Циферблат прикреплен к корпусу двумя гвоздиками. Чтобы снять циферблат, надо острие отвертки вставить между циферблатом и корпусом около гвоздиков, слегка повернуть отвертку и снять циферблат с гвоздиками. Циферблат положить лицевой стороной вниз на ободок со стеклом, а на циферблат положить заводной ключ, кнопку перевода стрелок и стрелки.

Снимают механизм с корпуса. Для этого отвертывают три шурупа на рамке механизма. Механизм снимают с корпуса осторожно, не повредив баланса с волоском.

Разборку механизма (рис. 25) начинают со съемки баланса
1 с волоском 2. Для этого плоскогубцами вынимают из колонки

штифт 4 и освобождают наружный конец волоска. Чтобы при сборке установить в прежнее положение Конец волоска в колонке, рекомендуется при съемке волоска конец его загнуть пинцетом по нижнему концу штифта 4.

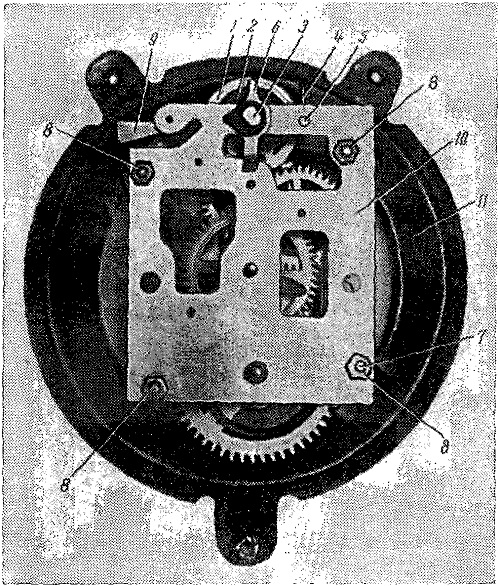

Рис. 25. Механизм со стороны задней платины:
1 - баланс; 2 — волосок; 3 — центровой винт баланса; 4 — штифт крепления волоска 5- колонке; колонка волоска; 6 регулятор; 7 — стойки (колонки); 8 — гайки; 9 — анкерная вилка;
10 — задняя платина; 11 — кольцо








Из регулятора 6 вынимают первый виток волоска 2. На задней платине плоскогубцами отвертывают центровой винт 3 так, чтобы можно было снять баланс с волоском. Баланс снимают осторожно, не допуская повреждения витков волоска и цапф осей баланса.

Если волосок не загрязнен и витки не касаются друг друга-, волосок с баланса не снимают. Баланс с волоском кладут на разборную карту на клетку а.

Если волосок грязный и витки прилипают друг к другу, необходимо его снять с баланса для чистки и положить на клетку а вместе с балансом.

Чтобы при сборке установить волосок на баланс на прежнее место, надо против прорези колодки на ободке баланса сделать метку. Регулятор 6 и центровой винт 3 с платины не снимать.

Если пружина не загрязнена, то для того, чтобы легче было во время, сборки установить ее на прежнее место, рекомендуется завести пружину и связать ее насколько возможно туго шпагатом или мягкой проволокой.

Затем вставляют напильник в одно из окошек центрального колеса так, чтобы конец напильника вы шел на другую сторону механизма. Затем вынимают анкерную вилку. Для этого ослабляют две верхние гайки 8 (см. рис. 25) на стойках 7 и приподнимают платину настолько, чтобы вынуть анкерную вилку 9. Кладут ее на клетку б и снова завинчивают гайки. Вынимают напильник и дают пробежать колесам, пока шпагат на пружине не натянется.

После этого снимают на подциферблатной платине (см. рис. 22) часовое 1 и вексельное 2 колеса. Чтобы снять вексельное колесо, надо вначале снять замковую шайбу 3. Детали положить на разборную карту — часовое колесо на клетку в, вексельное колесо и замковую шайбу на клетку г. Минутную трибку не снимать с механизма.

Затем снимают заднюю платину с механизма. Для этого отвертывают четыре гайки на стойках и кладут их на клетку д. Платину положить на стол.

Снимают с механизма колесную передачу (см. рис. 19) и кладут на разборную карту: анкерное колесо 1 на клетку е, секундное 2 на клетку ж, промежуточное 3 на клетку з. Центральное колесо не снимают с механизма.

Далее снимают заводное колесо 5 (см. рис. 19) с пружиной 6, а пружину с заводного колеса; для этого левой рукой держат пружину, а правой провертывают заводное колесо вправо

так, чтобы крючок на валу заводного колеса вышел из отверстия пружины.

Заводное колесо кладут на клетку и, а пружину—на заднюю сторону циферблата. Центровой винт баланса с подци-ферблатной платины не снимают.

На этом разборка механизма заканчивается.
