МЕСТА СМАЗКИ В КАЛЕНДАРНОМ УСТРОЙСТВЕ КНЧ 2450
Таблица 16
Номер позиции на рис. 154-155 |
Наименование мест смазки |
Номер
масло-
дози-
рооки |
Коли
чество
капель |
Часовые
масла |
Номер
рисунка |
1 |
Точка касания пружины с фиксаторами кален |
1 |
1 |
МЦ-3 |
154 |
|
даря |
|
|
|
|
2 |
Колонка рычага корректора |
1 |
1 |
МЦ-3 |
154 |
3 |
Паз моста календаря под звездочку коррек |
|
|
|
|
|
тора |
1 |
1 |
МЦ-3 |
154 |
4 |
Ось колеса суточного |
1 |
1 |
МЦ-3 |
154, |
|
|
|
|
|
155 |
5 |
Цапфа колеса календаря с трибом |
1 |
1 |
МЦ-3 |
155 |

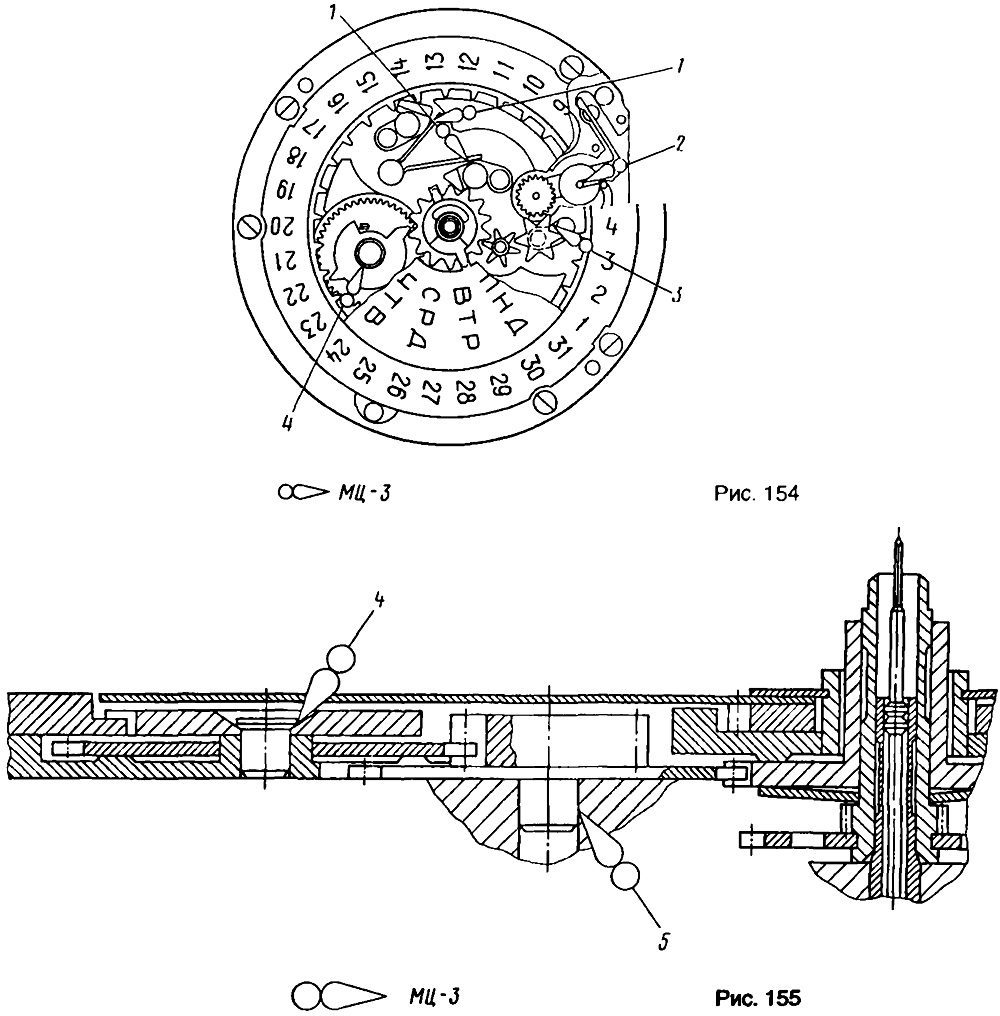

Рис. 154-155
