Разборка кварцевых наручных часов с механизмом 2450
1. Надеть антистатический браслет
2. Снять крышку (дно) 1 (рис. 140)
3. Снять прокладку корпуса 2
4. Отвернуть и снять винты 3 скобы крепления
5. Снять скобы крепления 4
6. Отвернуть и снять винт 5 токосъемника бокового (рис. 141)
7. Снять токосъемник боковой 6
8. Вынуть источник питания 7
9. Вынуть прокладку источника питания 8
10. Вынуть вал переводной из механизма
11. Снять ободок 9 (рис. 142)
12. Вынуть механизм из корпуса
13. Установить вал переводной в механизм (рис. 143)
14. Снять стрелку секундную 10
15. Снять стрелку минутную 11
16. Снять стрелку часовую 12
17. Отвернуть на 1,5-2 оборота винты 13 циферблата
18. Снять циферблат 14
19. Отвернуть и снять винты 15 блока календаря (рис. 144)
20. Снять блок календаря 16
21. Снять шайбу указателя дней недели 17 (рис. 145)
22. Снять указатель дней недели 18
23. Отвернуть и снять винты 19 накладки указателя чисел месяца
24. Снять накладку указателя чисел месяца 20
25. Снять указатель чисел месяца 21
26. Снять пружину фиксаторов 22
27. Снять платину календаря 23
28. Снять колесо часовое 24 (рис. 146)
29. Снять фольгу 25
30. Снять колесо календаря с трибом 26
31. Снять шайбу рычага корректора 27
32. Снять рычаг корректора 28
33. Отвернуть и снять винты 29,30 блока кварцевого генератора (рис. 147)
34. Снять блок кварцевого генератора 31
35. Снять токосъемник нижний 32
36. Отвернуть и снять винты 33 экрана (рис. 148)
37. Снять экран 34
38. Отвернуть и снять винт 35 катушки
39. Снять катушку 36
40. Отвернуть и снять винт 37 пластины стопорения
41. Снять пластину стопорения 38
42. Отвернуть и снять винты 39 моста колесной передачи (рис. 149)
43. Снять мост колесной передачи 40
44. Снять колесо секундное 41
45. Снять колесо промежуточное 42
46. Снять колесо передаточное 43
47. Снять ротор 44
48. Отвернуть и снять винт 45 статора (рис. 150)
49. Снять статор 46
50. Отвернуть и снять винт 47 моста колеса мииу того (рис. 151)
51. Снять мост колеса минутного 48
52. Снять колесо минутное 49
53. Снять колесо центральное 50
54. Отвернуть и снять винты 51 моста колеса пероиодмою (рис. 152)
55. Снять мост колеса переводного 52
56. Снять рычаг колеса переводного 53
57. Снять колесо переводное 54
58. Отвернуть и снять винты 55 фиксатора рычага переводного (рис. I53)
59. Снять фиксатор рычага 56 рычага переводного
60. Снять рычаг 57 муфты кулачковой
61. Снять рычаг переводной 58
62. Вынуть вал переводной 59
63. Вынуть муфту кулачковую 60
64. Передать детали и сборочные единицы в промывку.
ВНИМАНИЕ!
При работе с блоком кварцевого генератора и шаговым двигателем следует
пользоваться только латунным пинцетом.

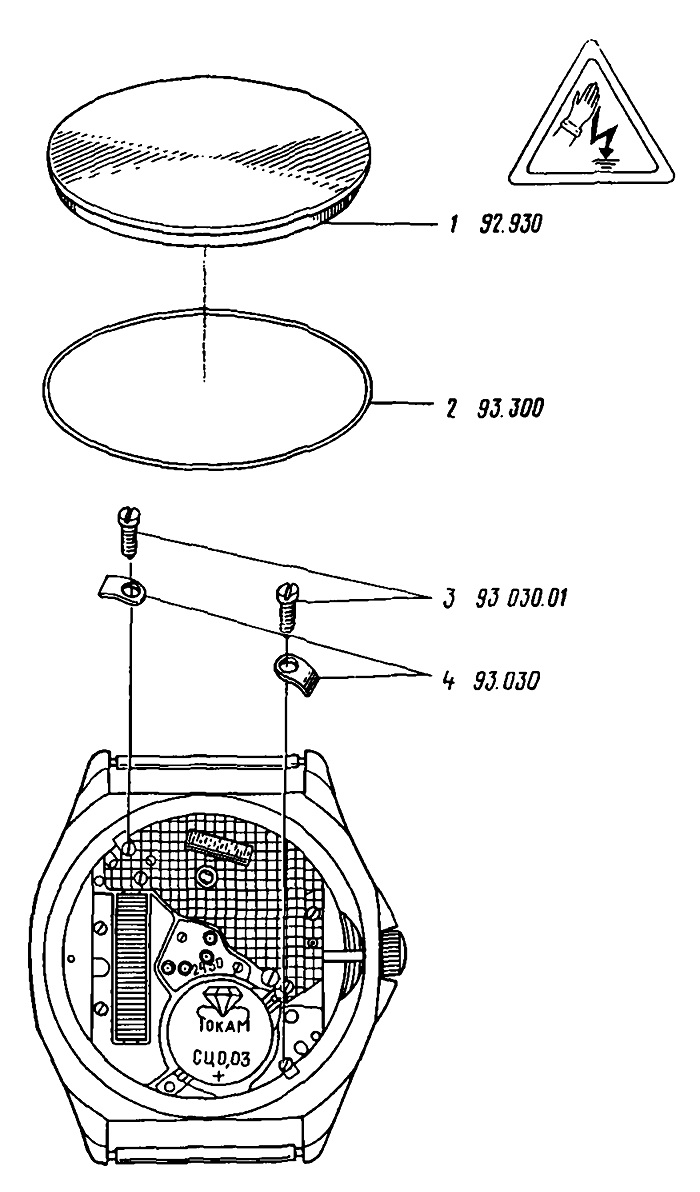

Рис. 140
1 - крышка (дно); 2 - прокладка корпуса; 3 - винт скобы крепления; 4 -
скоба крепления

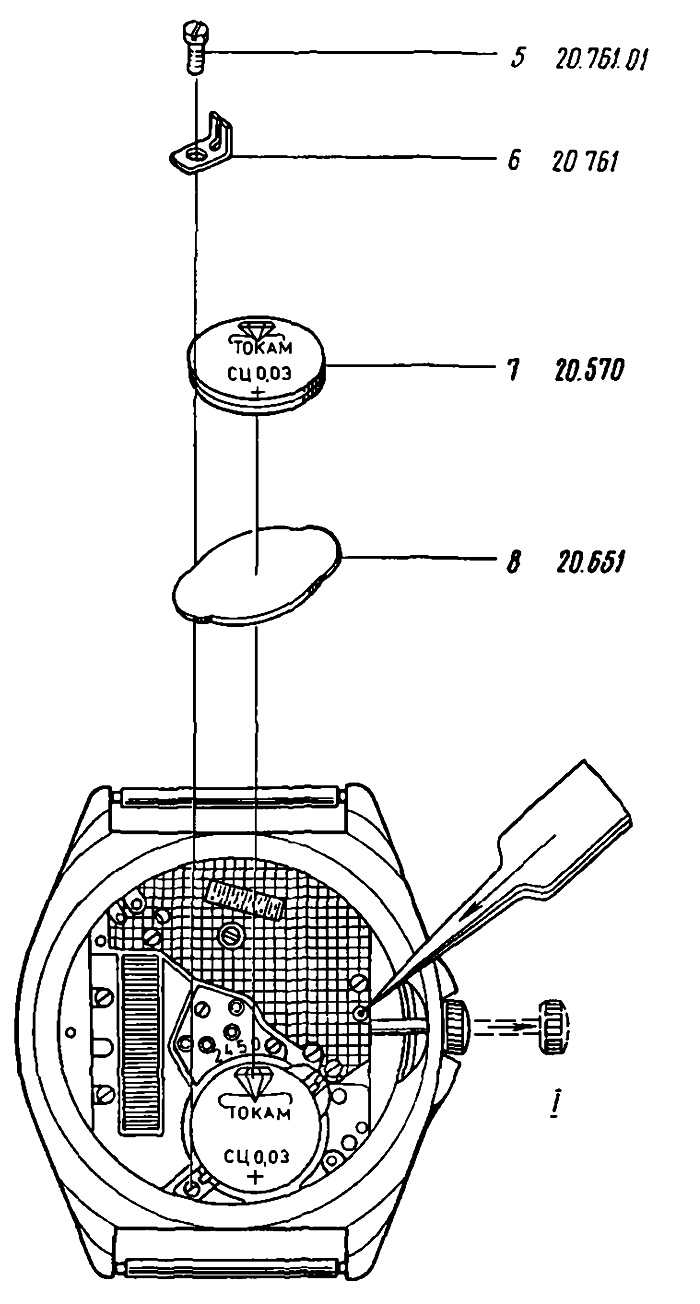

Рис. 141
I - вынуть из механизма вал переводной, нажав на ось рычага переводного
концом пинцета
Примечание: источник питания брать пластмассовым пинцетом или пинцетом с
изолированными концами.

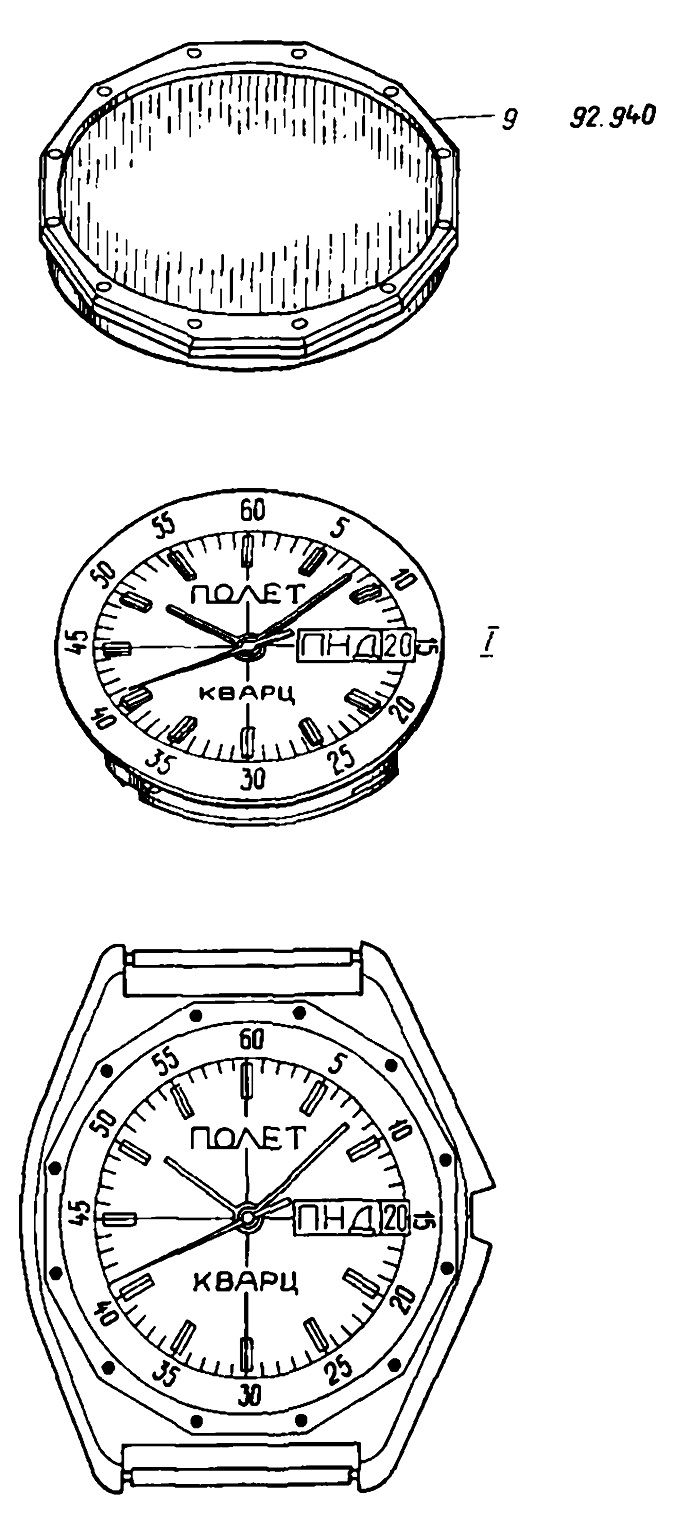

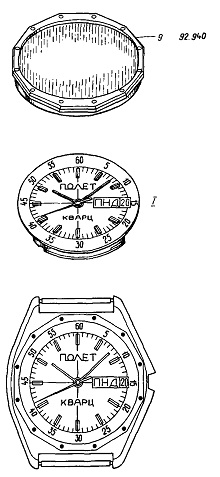

Рис. 142
9-ободок;
I - для извлечения механизма из корпуса необходимо снять oбoдoд со
стеклом.

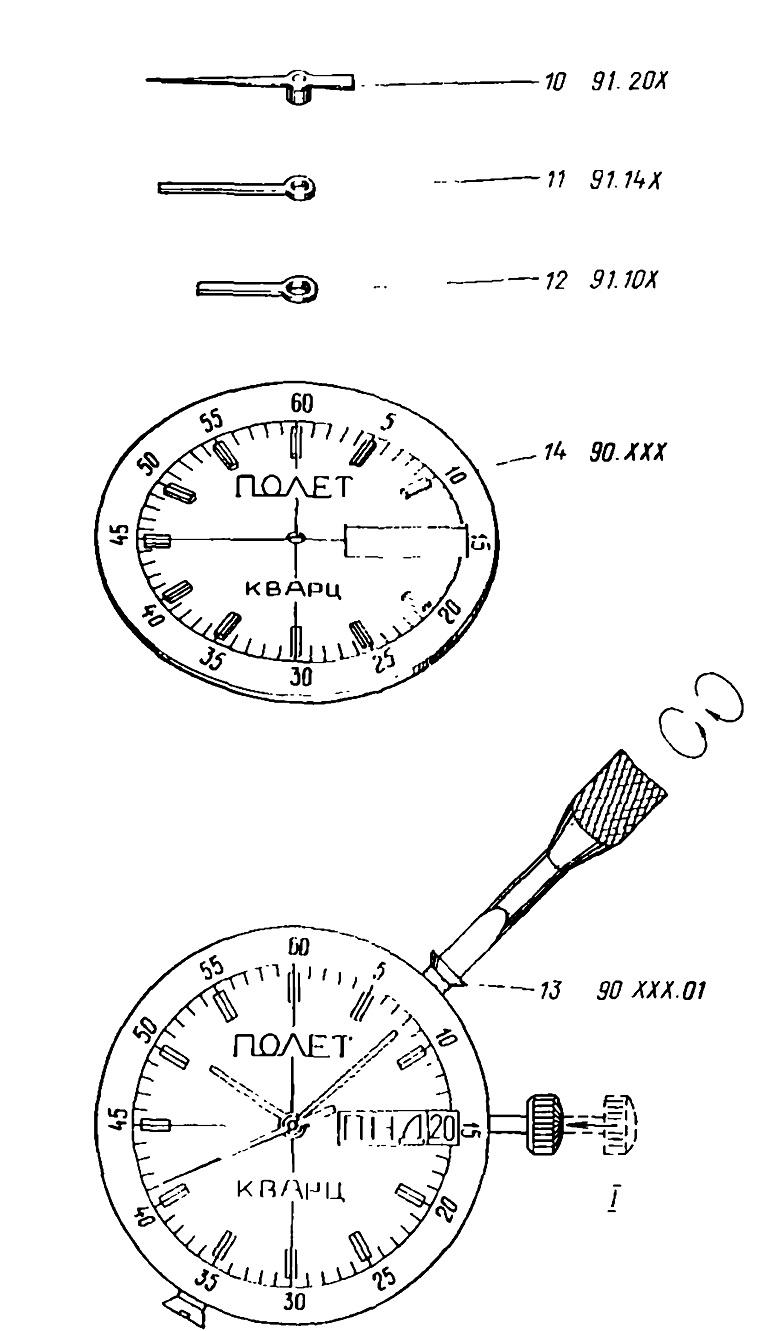

Рис. 143
10-стрелка секундная; 11 - стрелка минутная; 12
- стрелка часовая; 13 - винт циферблата; 14 - циферблат I - установить
вал переводной в механизм Примечание: винты крепления циферблата
отвернуть на 1,5-2 оборота и после снятия циферблата довернуть винты до
упора.

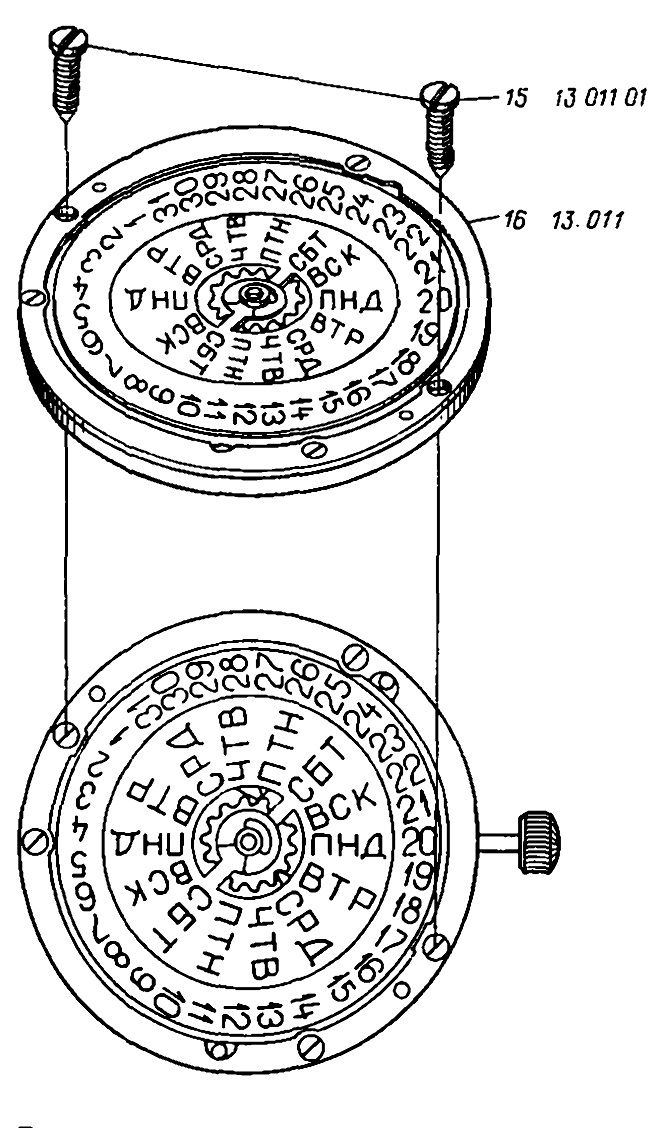

Рис. 144
15 - винт блока календаря; 16 -блок календаря

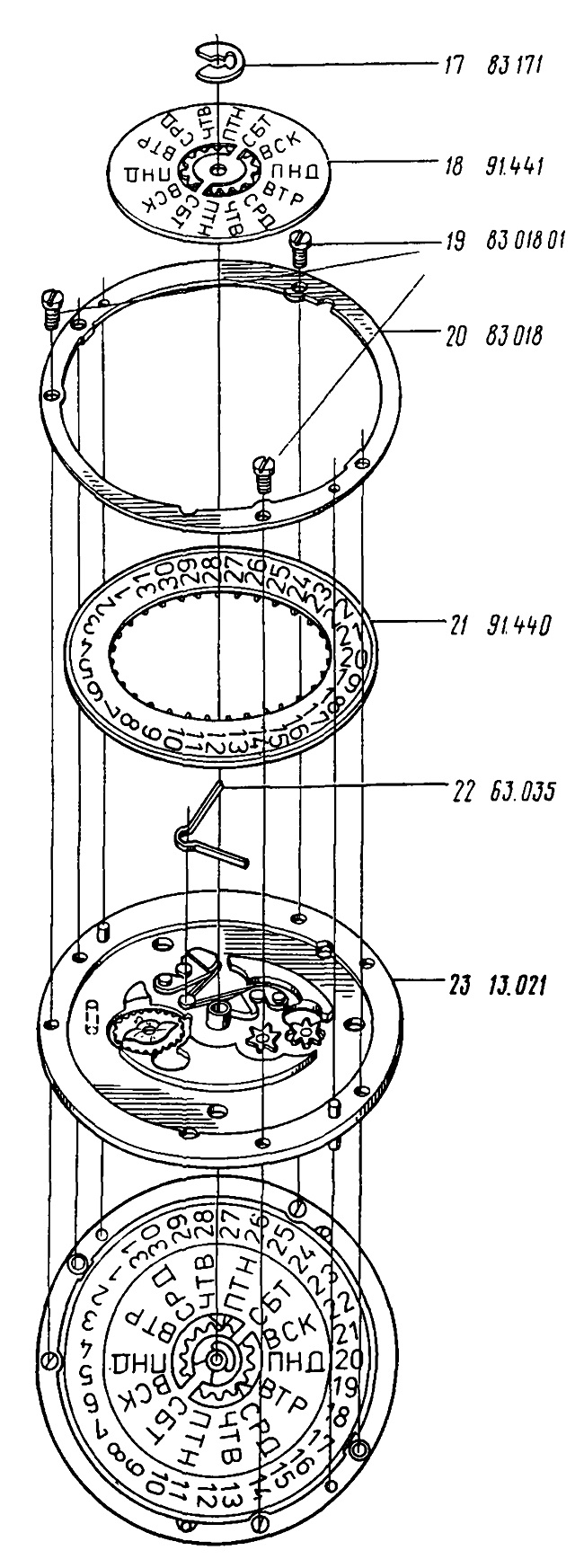

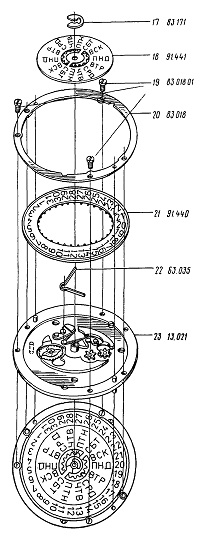

Рис. 145

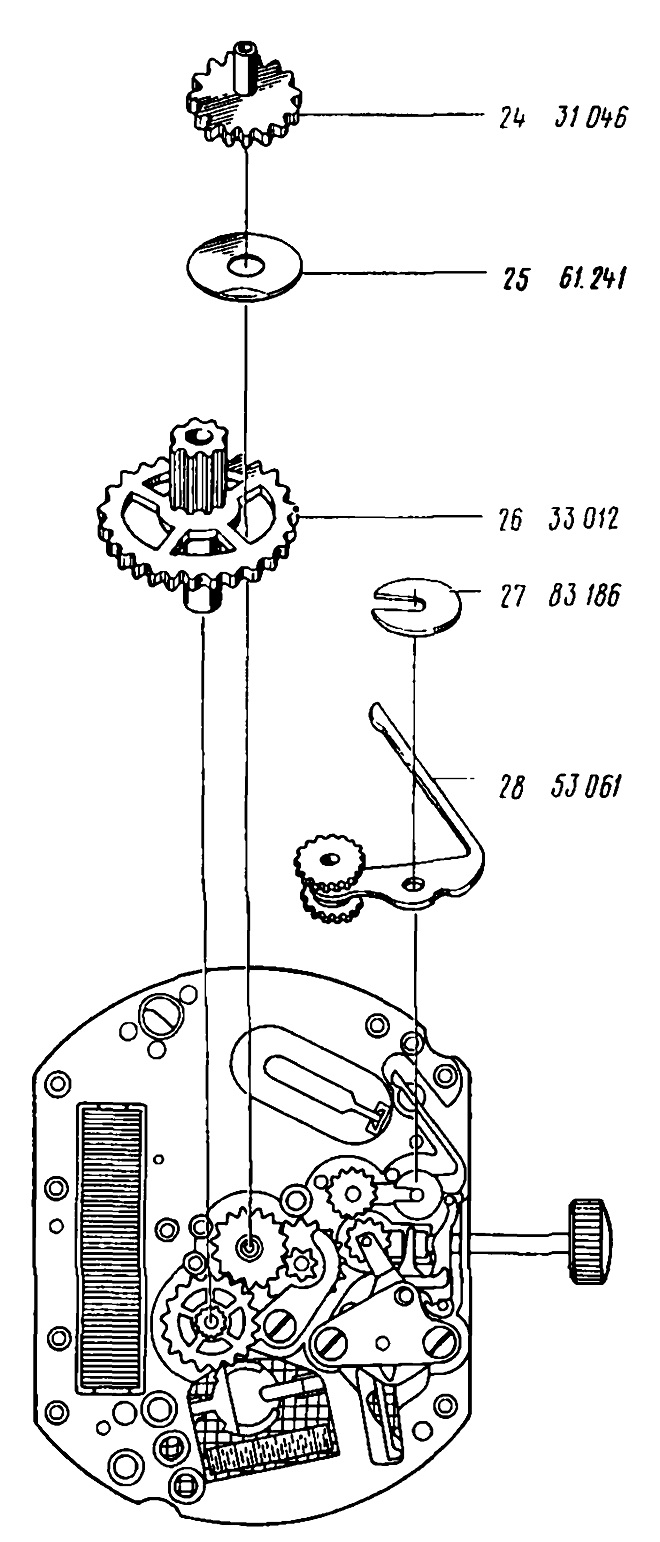

Рис. 146

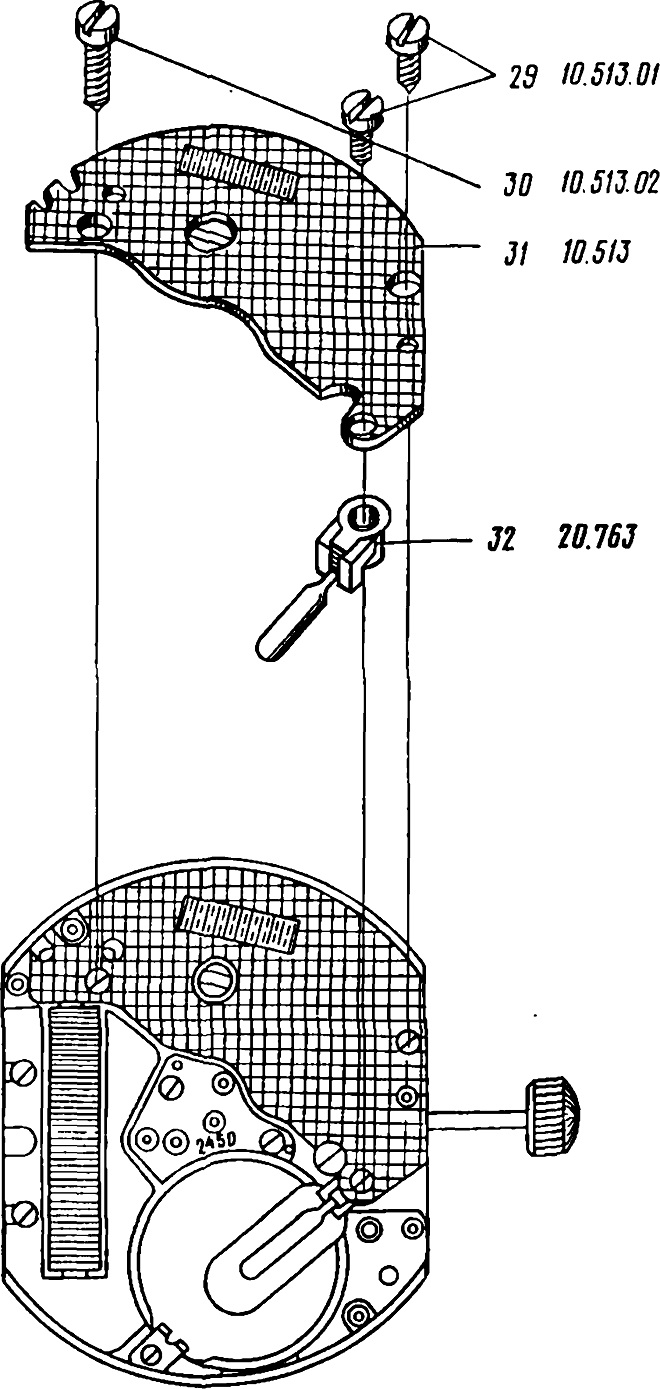

Рис. 147. Примечание: при демонтаже блока
кварцевого генератора избегать повреждения токоведущих частей и
элементов блока.

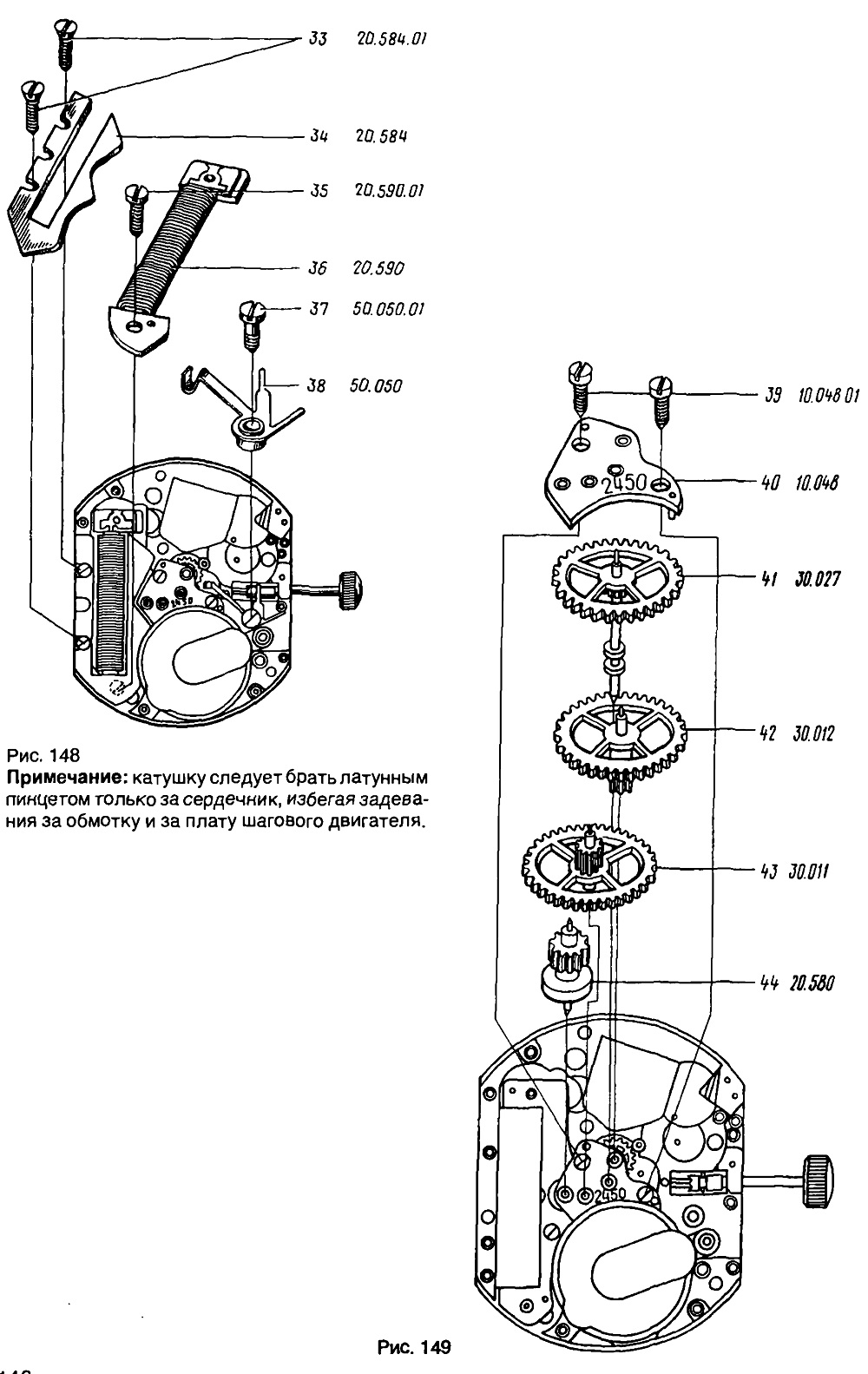

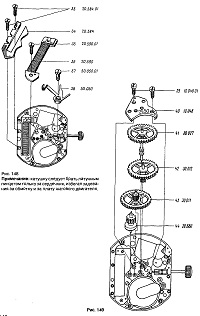

Рис. 148-149
После демонтажа внешнего оформления, источника
питания, блока кварцевого генератора, катушки и ротора шагового
двигателя рекомендуется детали и сборочные единицы механизма
размагнитить на любом приборе или приспособлении для размагничивания.

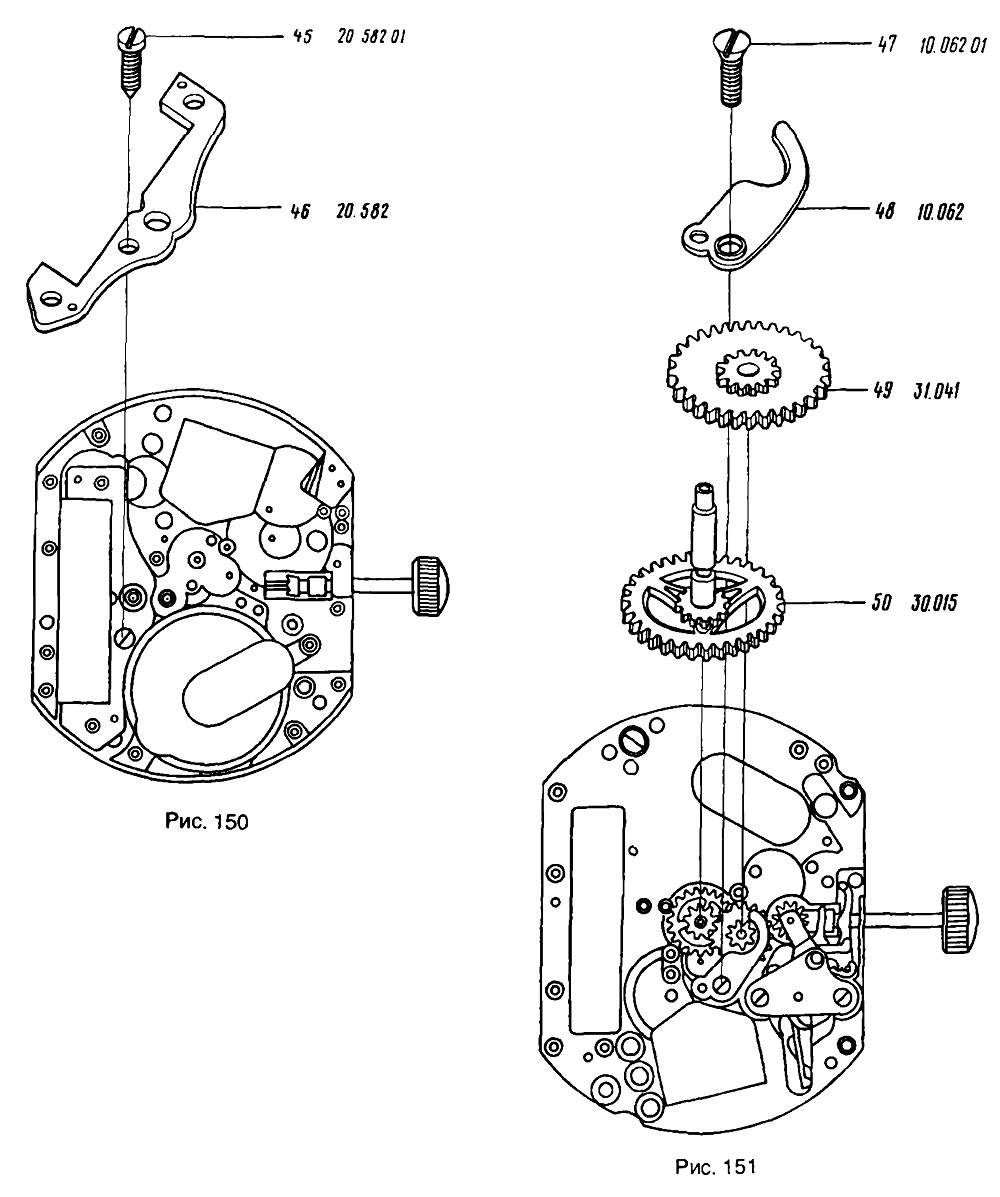

Рис. 150-151

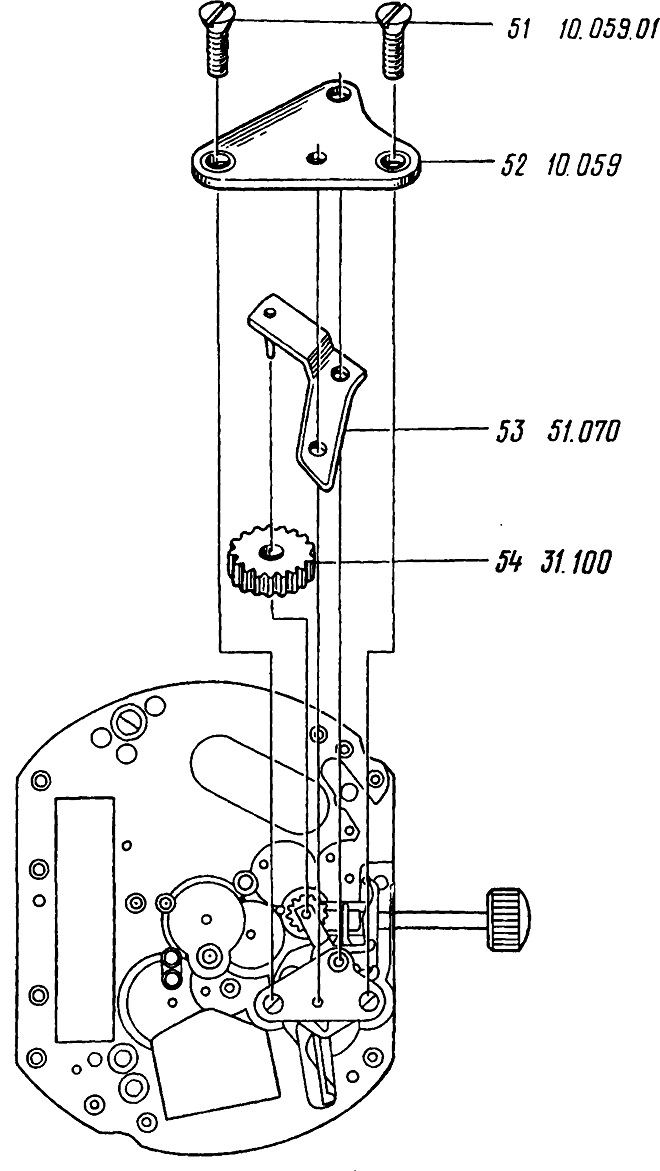

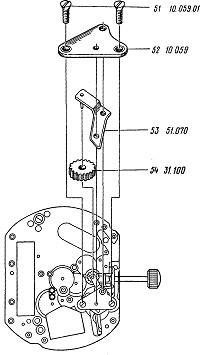

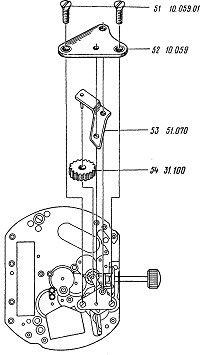

Рис. 152

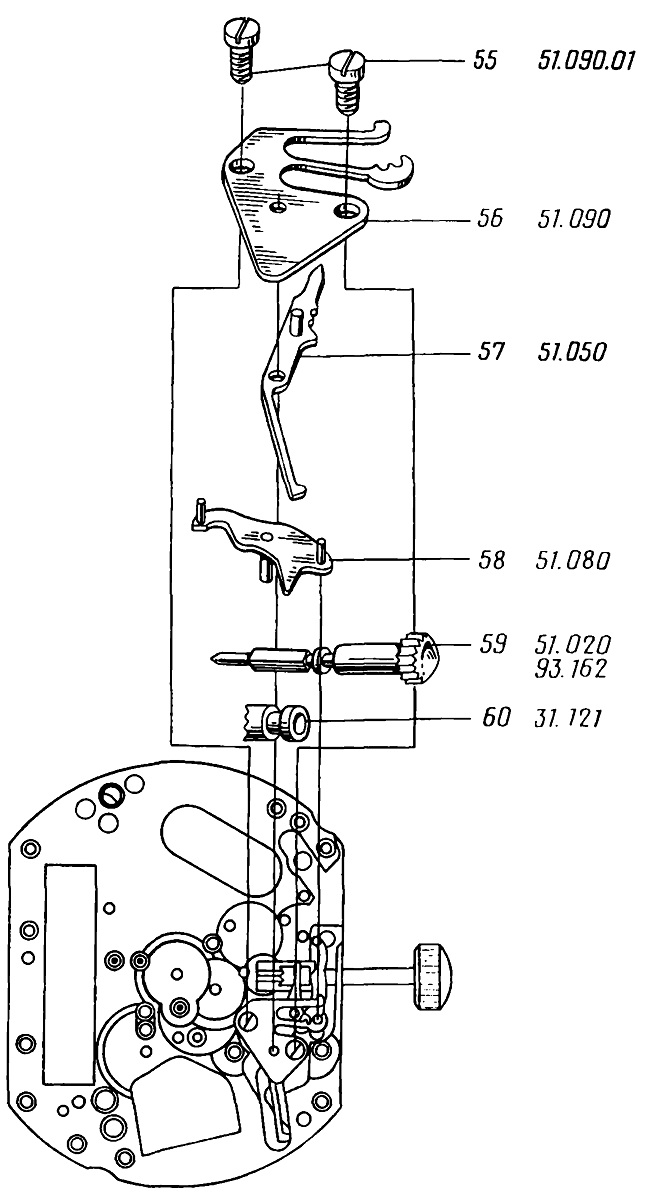

Рис. 153
