Сборка календарного устройства кварцевых наручных часов 2460



Перед установкой деталей и сборочных единиц необходимо проверить их внешний вид. Бракованные детали и сборочные единицы заменить на годные.

Календарное устройство КНЧ 2460 блочного типа.

Перед установкой календарного устройства на механизм часов произвести сборку механической и электронной частей механизма. Сборка производится в последовательности, обратной разборке (см. часть первую справочного пособия по ремонту „Часы наручные кварцевые", раздел „Сборка часов с механизмом 2456").

Сборка календарного устройства производится в последовательности, обратной разборке. Места смазки даны на рисунке 162 и 163, марки масел и номера маслодозировок даны в таблице 18.

Установить платину календаря в специальную подставку.

Проверить осевые зазоры (таблица 19) и легкость перемещения: звездочки с колесом корректора;

. фиксатора указателя чисел месяца; колеса суточного.

Проверить легкость перемещения поводка.

Установить: указатель чисел месяца; кольцо опорное;

винты (3 шт.) кольца опорного и привернуть.

Проверить осевой и радиальный зазоры указателя чисел месяца, легкость его вращения.

Установить пружину фиксатора.

Проверить вращение указателя чисел месяца и его фиксирование.

Смазать: точку касания пружины с фиксатором указателя чисел

месяца (рис. 162, поз. 1); ось колеса суточного (рис. 162,163, поз. 4); паз моста календаря под звездочку (рис. 162, поз. 3).

Собранный механизм часов установить в подставку циферблатной стороной вверх.

Смазать колонку рычага корректора (рис. 162, поз. 2)

Взять рычаг корректора и проверить вращение колеса на рычаге корректора.

Установить: рычаг корректора;

шайбу рычага корректора.

Проверить перемещение вала переводного во 2-е и 3-е фиксированные положения и обратно. При нахождении вала переводного в 3-ем положении рычаг корректора должен свободно перемещаться на колонке.

Проверить взаимодействие колеса переводного с колесом рычага корректора, для чего установить вал переводной во 2-е фиксированное положение и вращать головку переводную. Вращение колес должно быть легким и плавным.

Смазать цапфу колеса календаря с трибом (рис. 163, поз. 5).

Установить колесо календаря с трибом.

Проверить радиальный зазор и легкость вращения колеса календаря с трибом.





Установить вал переводной в 3-е фиксированное положение.

Установить: фольгу выпуклой стороной вниз; колесо часовое;

блок календаря, вращая вал переводной; винт (2 шт.) блока календаря и привернуть.

Проверить осевой зазор колеса часового.

Проверить ускоренную корректировку календаря, для чего установить вал переводной во 2-е фиксированное положение и вращать головку переводную против часовой стрелки. При этом указатель чисел месяца должен переключаться и надежно фиксироваться на каждом зубе.

Проверить работу календарного устройства на всех числах указателя чисел месяца.

Отвернуть на 1,5-2 оборота винты крепления циферблата.

Установить циферблат.

Завернуть винты крепления циферблата.

Проверить расположение числа в окне циферблата.

Показание числа не должно перекрываться рамкой окна циферблата.

Установку стрелок необходимо согласовать с моментом срабатывания календаря. Установить вал переводной в 3-е фиксированное положение и вращать его против часовой стрелки до момента появления числа в окне циферблата.

Установить стрелку часовую на втулку колеса часового, согласовав ее положение с цифрой „3“, и напрессовать.

Проверить согласованность стрелки часовой с работой календаря, для чего вращать головку переводную против часовой стрелки.

Смена числа должна происходить один раз в сутки. Смена показаний календаря должна происходить в интервале от 11 до 4 часов.

Установить стрелку минутную на минутник, согласовав ее положение с цифрой „12“, и напрессовать.

Показания стрелок часовой и минутной должны быть согласованы между собой. При совмещении стрелки часовой с двенадцатичасовой отметкой шкалы циферблата отклонение стрелки минутной от этой отметки не должно превышать 6 минутных делений циферблата.

Проверить точность срабатывания календаря, для чего вращать головку переводную против часовой стрелки. Смена числа должна происходить один раз в сутки. Смена показаний календаря должна происходить в интервале от 11 до 4 часов.

Установить стрелку секундную на цапфу триба колеса секундного,согласовав ее положение с цифрой „12“, и напрессовать.

При установке стрелки секундной не применять больших усилий, т.к. можно нарушить установленные осевые зазоры в колесной передаче.

Проверить согласованность стрелки секундной с минутными делениями циферблата.

Стрелка секундная должна фиксироваться на минутных отметках шкалы циферблата. Отклонение стрелки секундной от штрихов деления шкалы не должно быть более половины минутного деления.

Стрелки должны быть параллельны друг другу и плоскости циферблата.





Проверить ускоренную корректировку и работу механизма календаря на 2-3 датах.

Вынуть из механизма вал переводной, нажав на ось рычага переводного концом пинцета.

Установить: механизм часов в корпус; ободок.

Положить часы стеклом вниз.

Установить вал переводной.

Измерить ток, потребляемый часами в режиме работы, и ток, потребляемый часами в режиме обнуления (см. часть первую справочного пособия „Часы наручные кварцевые", раздел „Сборка часов с механизмом 2456").

Величина тока, потребляемого часами в режиме работы, должна быть не более величины, указанной в таблице 3.

Величина тока, потребляемого часами в режиме обнуления, должна быть не более величины, указанной в таблице 3.

Установить: прокладку источника питания; источник питания; токосъемник боковой; винт токосъемника бокового.

Измерить напряжение источника питания, проверить и отрегулировать суточный ход часов (см. часть первую справочного пособия „Часы наручные кварцевые", раздел „Сборка часов с механизмом 2456").

Установить: скобу крепления механизма;

винт (2 шт.) скобы крепления и привернуть; прокладку корпуса; крышку (дно).

Передать часы на контроль.













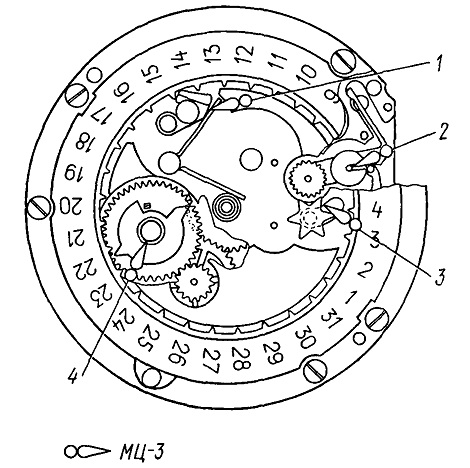

Рис. 162

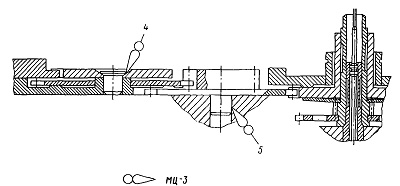

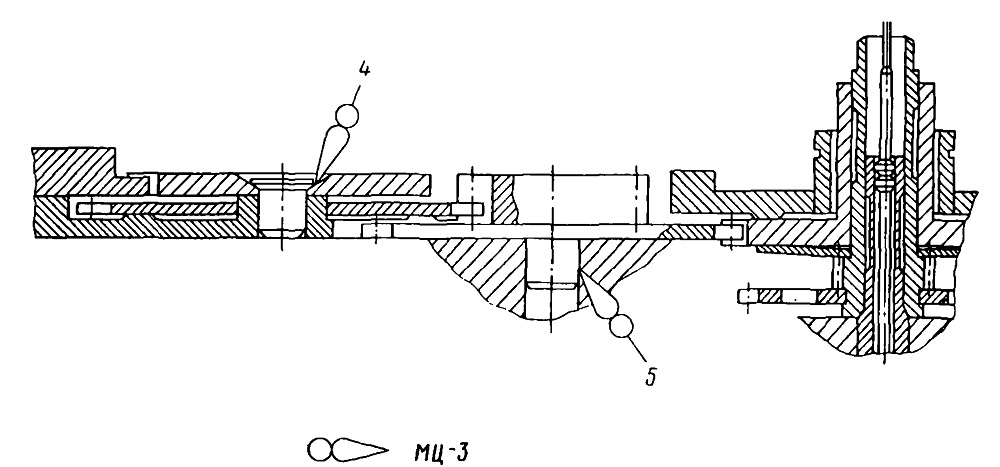

Рис. 163
