Технология (с ответами). Всероссийская олимпиада школьников в Москве (2022-2023 год) - часть 43

РТ

10___________________





7



Вопрос

10.2

–

 1,5

балла

.

Решение:













ОТВЕТ: __________________________________________________________



Вопрос

10.3

–

 1

балл

.

Решение:













ОТВЕТ: __________________________________________________________



Вопрос

10.4

–

 1

балл

.

Решение:













ОТВЕТ: __________________________________________________________





1




















МЕТОДИКА ОЦЕНКИ И КЛЮЧИ



ВЫПОЛНЕННЫХ ОЛИМПИАДНЫХ ЗАДАНИЙ



ТЕОРЕТИЧЕСКОГО ТУРА



заключительного этапа всероссийской олимпиады школьников



по технологии





10

класс





2022-

2023 учебный год






Профиль



«Робототехника»





















Москва 202

3

г.





2



По теоретическому  туру максимальная оценка результатов  участника 9

класса  определяется  арифметической  суммой  всех  баллов,  полученных  за
выполнение заданий и не должна превышать

25 баллов.



Каждый ответ оценивается либо как правильный (полностью совпадает с

ключом),  либо  как  неправильный  (отличается  от  ключа  или  отсутствует).
Каждый правильный ответ имеет свой вес: 0,5 балла, 1 балл, 1,5 балла, 2 балла.



В  специальной  части  участникам  предлагается  5  задач  с  несколькими

заданиями в каждой.





Общая часть



1.



ОТВЕТ

:

1 -

б,

 X;

2 -

а,

 Y;

3 -

г,

 W;

4 -

в,

 Z.

(вес 1,5 б.)




2.



ОТВЕТ:

1 -

в; 2

-

а; 3

-

б; 4

-

г; 5

-

д

.

(вес 1,5 б.)




3.



ОТВЕТ: Силу тока уменьшить в 20 раз; напряжение увеличить в 20 раз. (

вес

1 б.

)



4.



ОТВЕТ: инженерные коммуникации (

вес 0,5 б.

)


5.



ОТВЕТ:



б. –



прялка и прядение нити



(вес 0,5 б.)







Специальная часть



6.



Задача о манипуляторе




6.1.



ОТВЕТ: Г

(вес 1 б.)





Решение

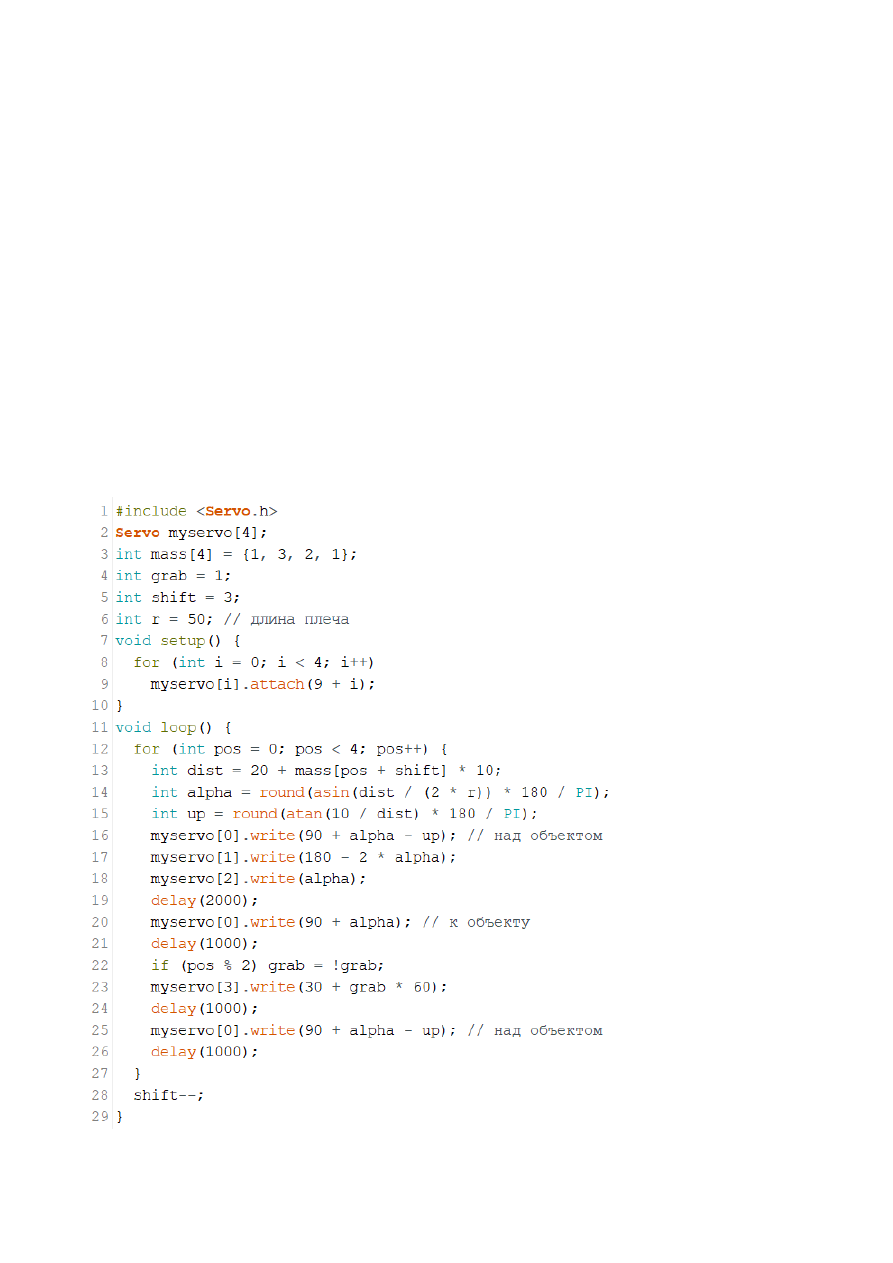

Захват  объекта  производится  командой

myservo[3].write(90)

,

значит



предшествующие команды –



это позиционирование захвата над объектом

.

При

значениях

S0=120, S1=120, S2=30

серводвигатели будут находиться в вершинах



равностороннего треугольника, а



захват –



вертикально



на расстоянии 50 см от

оси

S0.

Таким образом, будет захвачен объект Г.





6.2.



ОТВЕТ: ДБВГА

(вес 2 б.)

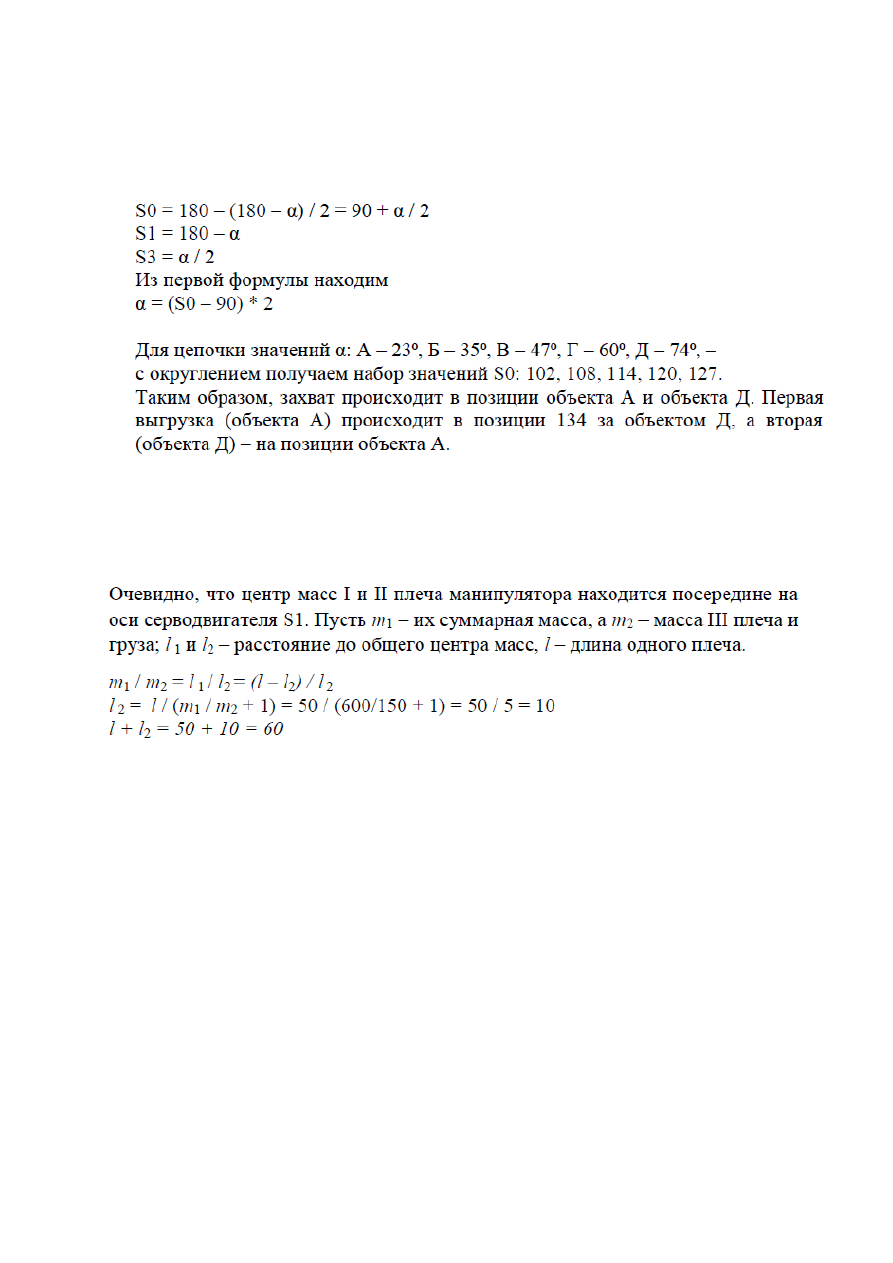

Решение





3

В строках 17

-

19 указано, что захват производится на 1 и 7 элементах массива, а

отпускание –



на 4 и 10. Значение угла α между

I

и

II

плечом можно перевести в

угол  поворота  серводвигателей,  построив  равнобедренные  треугольники  для
каждого случая.



6.3.



ОТВЕТ:

60

(вес 1 б.)



Решение



7.

Задача



о графиках

7.1.



ОТВЕТ:  40,60

(вес 0,5 б.)



7.2.



ОТВЕТ:  144

(вес 1 б.)



7.3.



ОТВЕТ:  80,100

(вес 0,5 б.)



7.4.



ОТВЕТ:  288

(вес 1 б.)



7.5.



ОТВЕТ:  9

(вес 1 б.)



7.6.



ОТВЕТ:  452

(вес 1 б.)

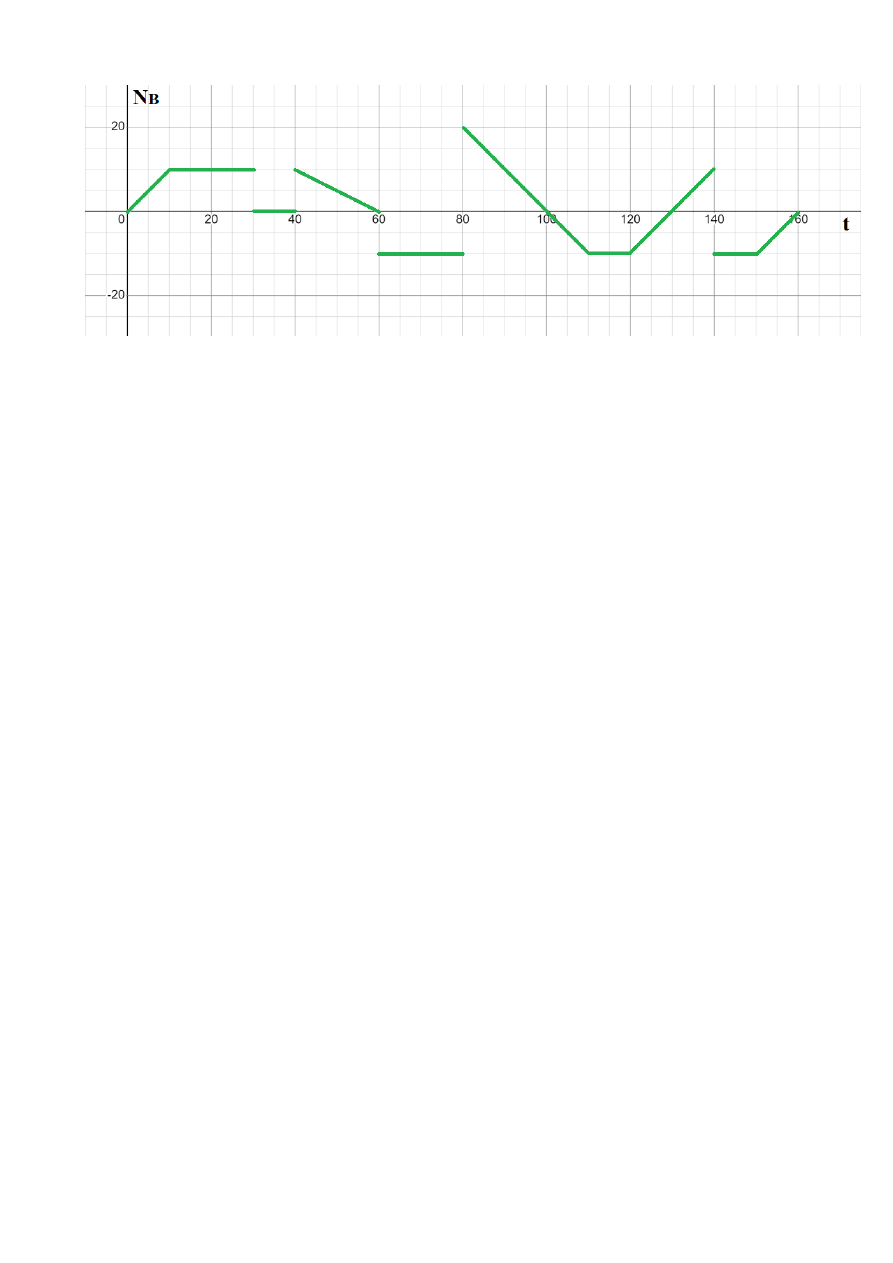

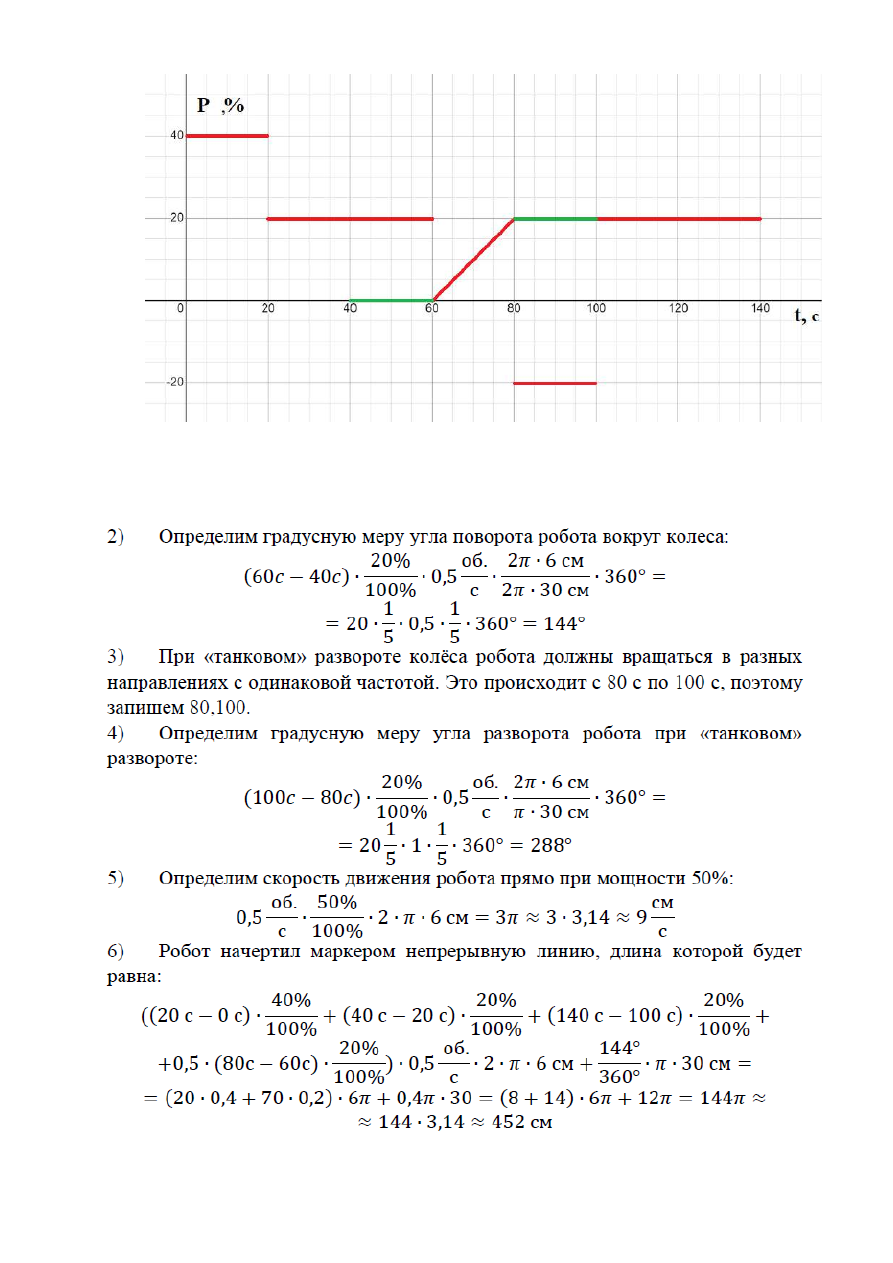

Решение



4

1)

Разворот вокруг колеса происходит, когда один из моторов выключен, а

второй работает. По графикам видно, что разворот вокруг колеса В происходит
на промежутке от 40 с до 60 с. То есть, в ответ мы запишем: 40,60.



5

8.

Задача



о рабочей зоне манипулятора

8.1.



ОТВЕТ:



3000 (вес 1 б.)



8.2.



ОТВЕТ:



275 (вес 1,5 б.)



Решение



В  плоскости

XOZ

рабочая  зона  манипулятора  представляет  собой

прямоугольник со сторонами



по оси ОХ:



(13000 − 1000) ∙ 0,5 = 6000 мм = 60 дм



по оси О

Z:

(6000 − (−4000)) ∙ 0,5 = 10000 ∙ 0,5 = 5000 мм = 50 дм



Тогда площадь прямоугольника будет равна:



60 ∙ 50 = 3000 дм

2

Рабочая  зона  манипулятора  представляет  собой  часть  кольца,  образованного
разностью двух цилиндров разного радиуса.



Высота цилиндров будет одинаковая и равна длине зоны вдоль оси О

Z:

(6000 − (−4000)) ∙ 0,5 = 10000 ∙ 0,5 = 5000 мм = 50 дм



Радиусы цилиндров будут различны. Для внутреннего цилиндра:



1000 ∙ 0,5 = 500 мм = 5 дм



9.

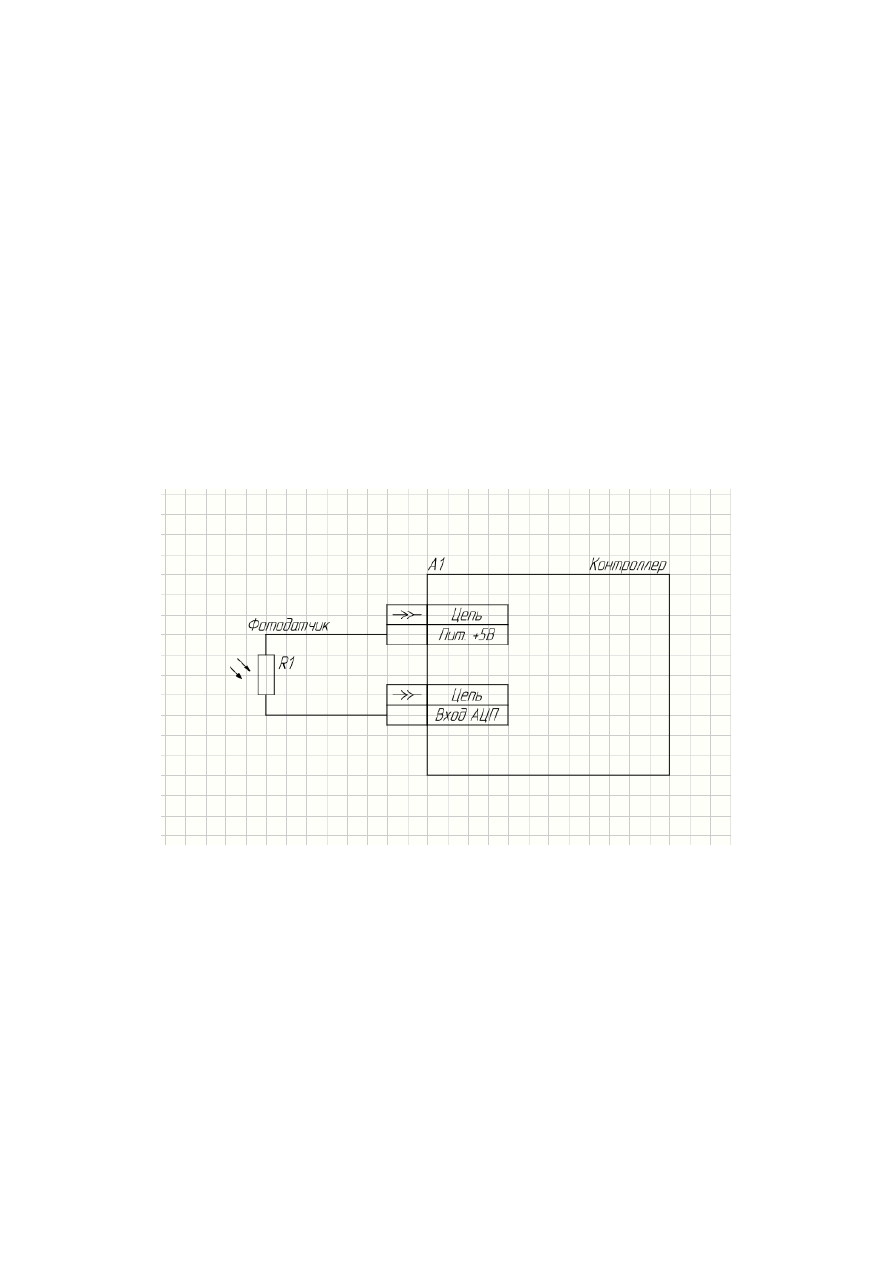

Задача о фотодатчике

9.1.



ОТВЕТ:

 180000

(вес 1 б.)



9.2.



ОТВЕТ:

 244

(вес 1 б.)





возможен вариант 243



9.3.



ОТВЕТ:

 36

(вес 1 б.)



Решение



1)

Выходное сопротивление датчика и входное сопротивление контроллера

образуют  делитель  напряжения.  Для  делителя  справедлива  пропорция
Rвых/Rвх  =  U1/U2.  Следовательно,  Rвых  =  (Rвх*U1)/U2  =  (100  *  3)/2  =
150Выходное  сопротивление  фотодатчика  –



150  кОм.  Чтобы  обеспечить

напряжение  в  половину  напряжения  питания,  входное  сопротивление
контроллера  должно  быть,  как  минимум,  строго  больше  этого  значения,  т.е.
>150 кОм

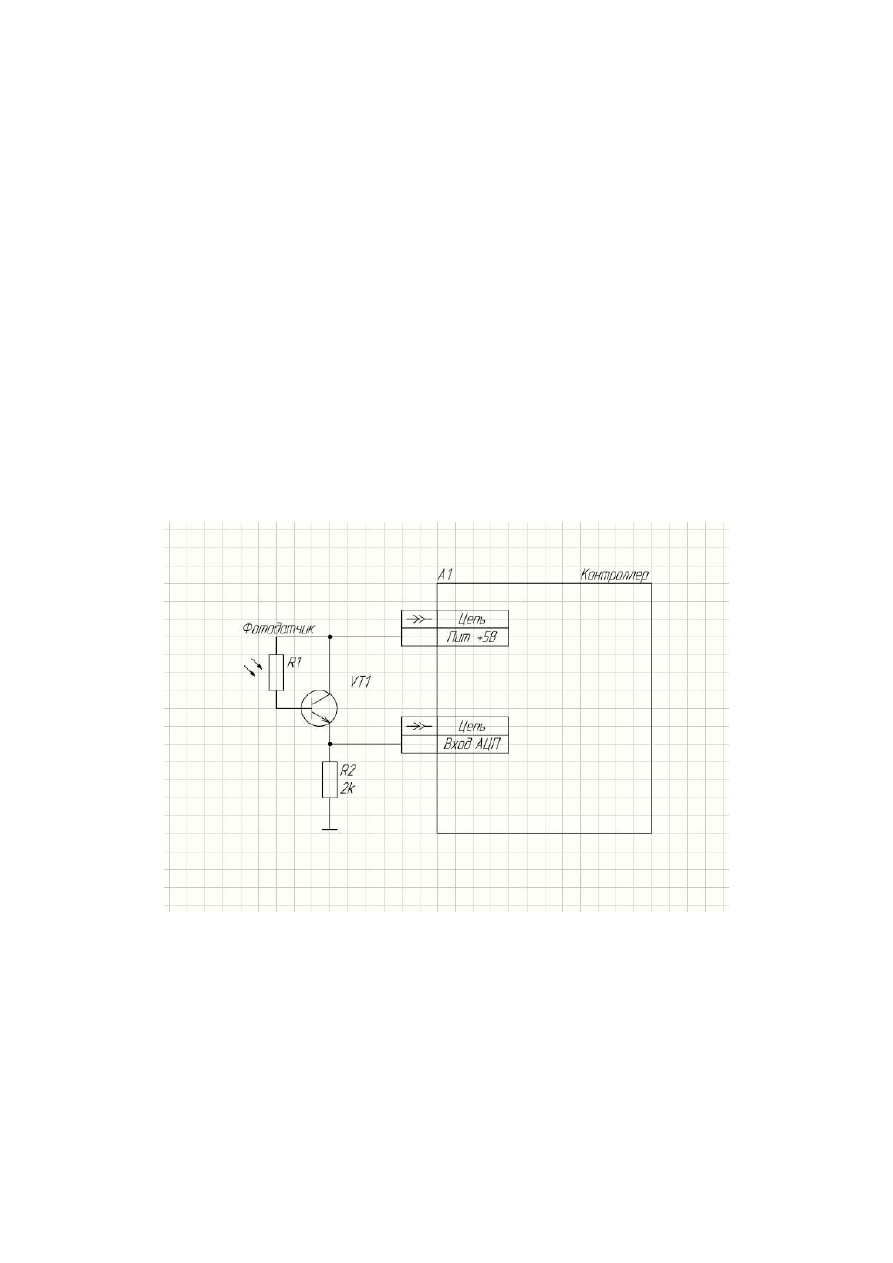

2)

Найдем сопротивление фотодатчика Rl = (Uвх*R2)/Uвых

-

R1 = 150кОм.

Напряжение на порту составит Uвых =



Uвх * (R2/(R1+R2) = 5*(47/(150+47)) =

1,19В.



1.19/(5/1024) = 243,712 = 244. В задании умышленно не указан формат числа.
Участник должен понимать, что число целое. Возможны 2 ответа т.к. дробную
часть можно отбросить или округлить.



3)

Подходят номиналы от 120



Ом до 100кОм. Всего таких номиналов 36

10.



Задача



о роботе на омни

-

колесах

10.1.

ОТВЕТ:

 90,0,-90,180

(вес 2 б.)

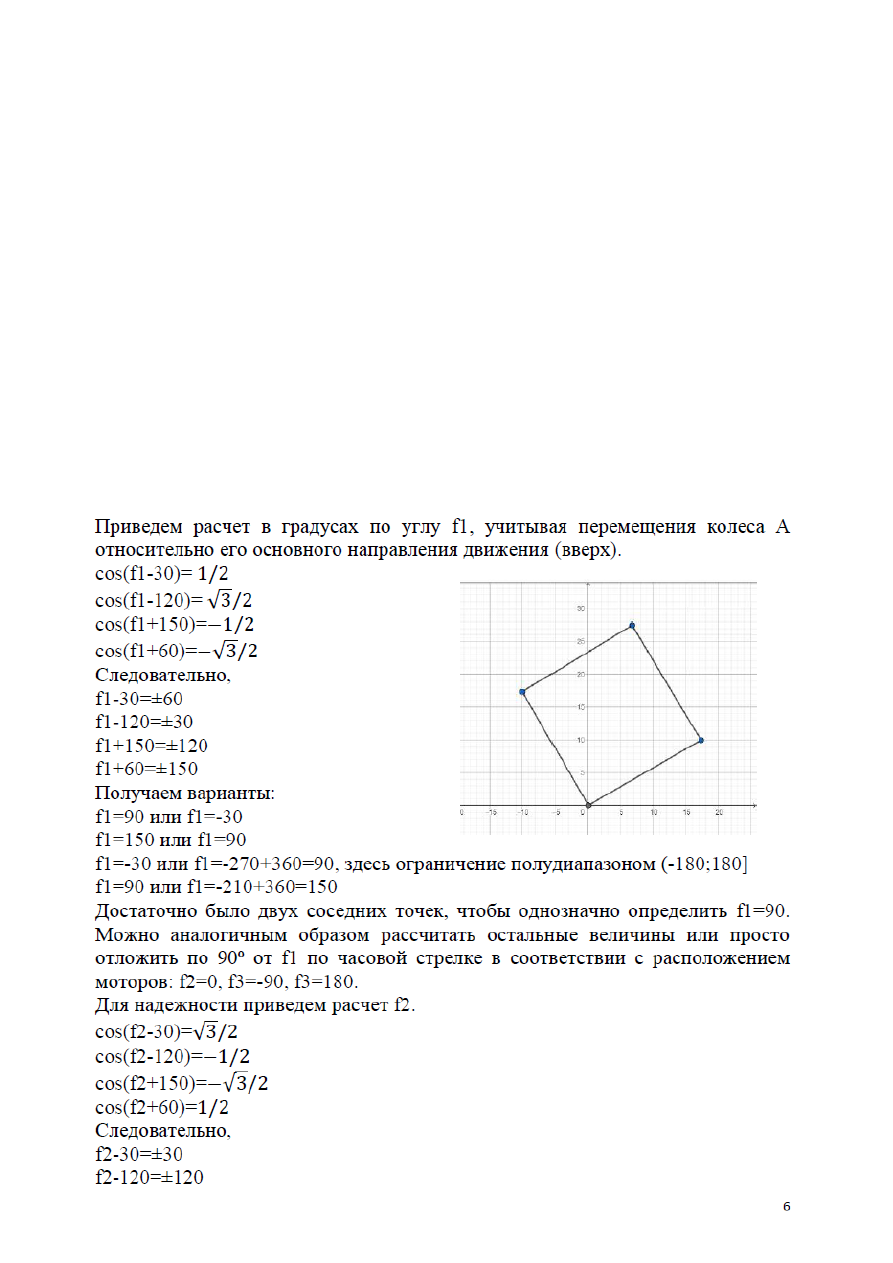

Робот  движется  по  квадрату



со  стороной  20  см

,

повернутому  на  30⁰



против

часовой стрелки

.

Зная значения косинусов углов при перемещении в 4 точки,

получаем

4

системы уравнений, из которых однозначно определяются 4 угла:



 90,0,-90,180.

7

f2+150=

±

150

f2+60=

±

60

Получаем



f2=60

или

f2=0

f2=240-360=-120

или

f2=0

f2=0

или

f2=-300+360=60

f2=0

или

f2=-120

Единственный вариант

f2=0.

10.2.

ОТВЕТ

: I,IV,I,II,I,II,III,II

(

вес

 1,5

б

.)

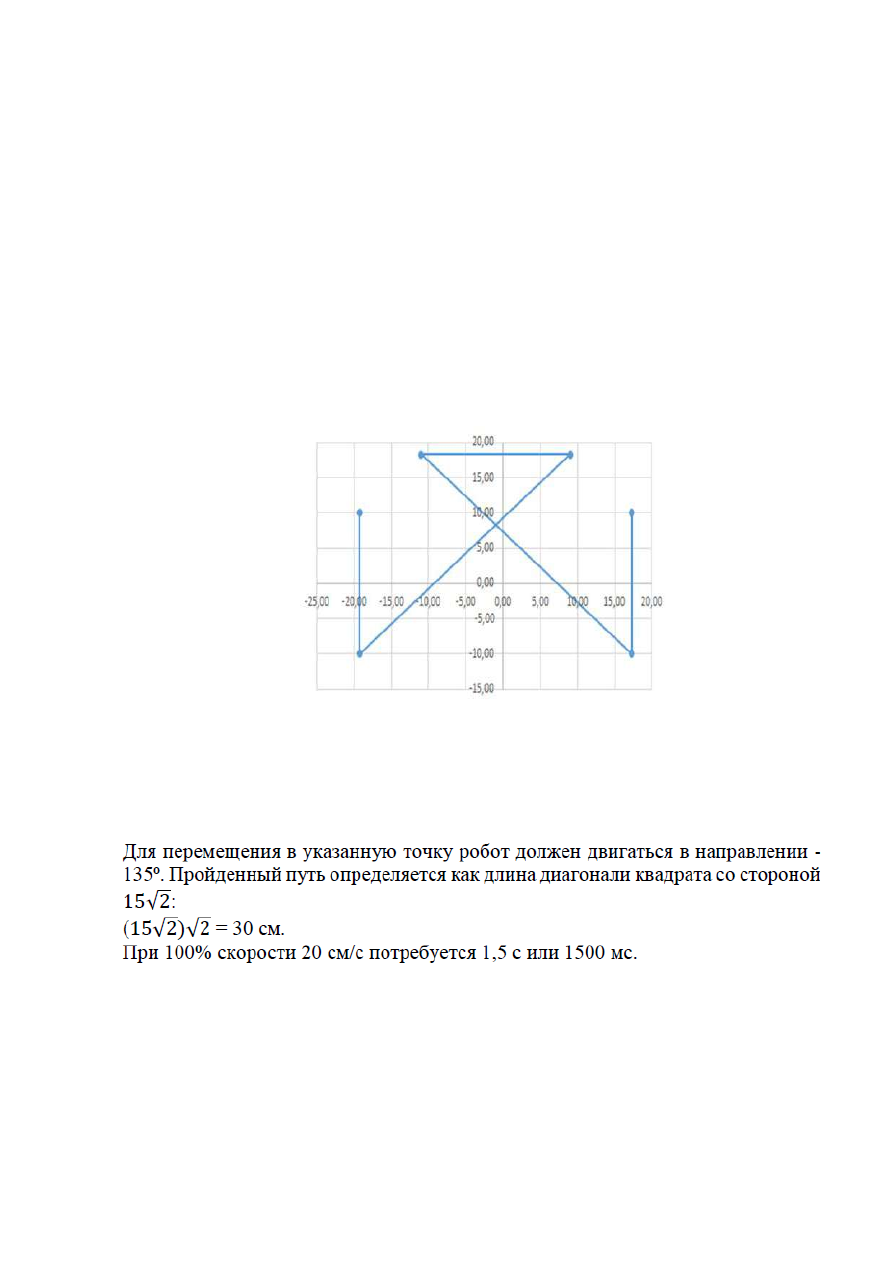

График перемещений робота:



В  процессе  второго  перемещения  робот  проезжает  по

I

квадранту,  не

останавливаясь  на  нем.  На  четвертом  перемещении



то  же  происодит  со  I

I

квадрантом

.

10.3.

ОТВЕТ:

 -135,100,1500

(вес 1 б.)



10.4.

ОТВЕТ:

 11

(вес 1 б.)



Решение



8

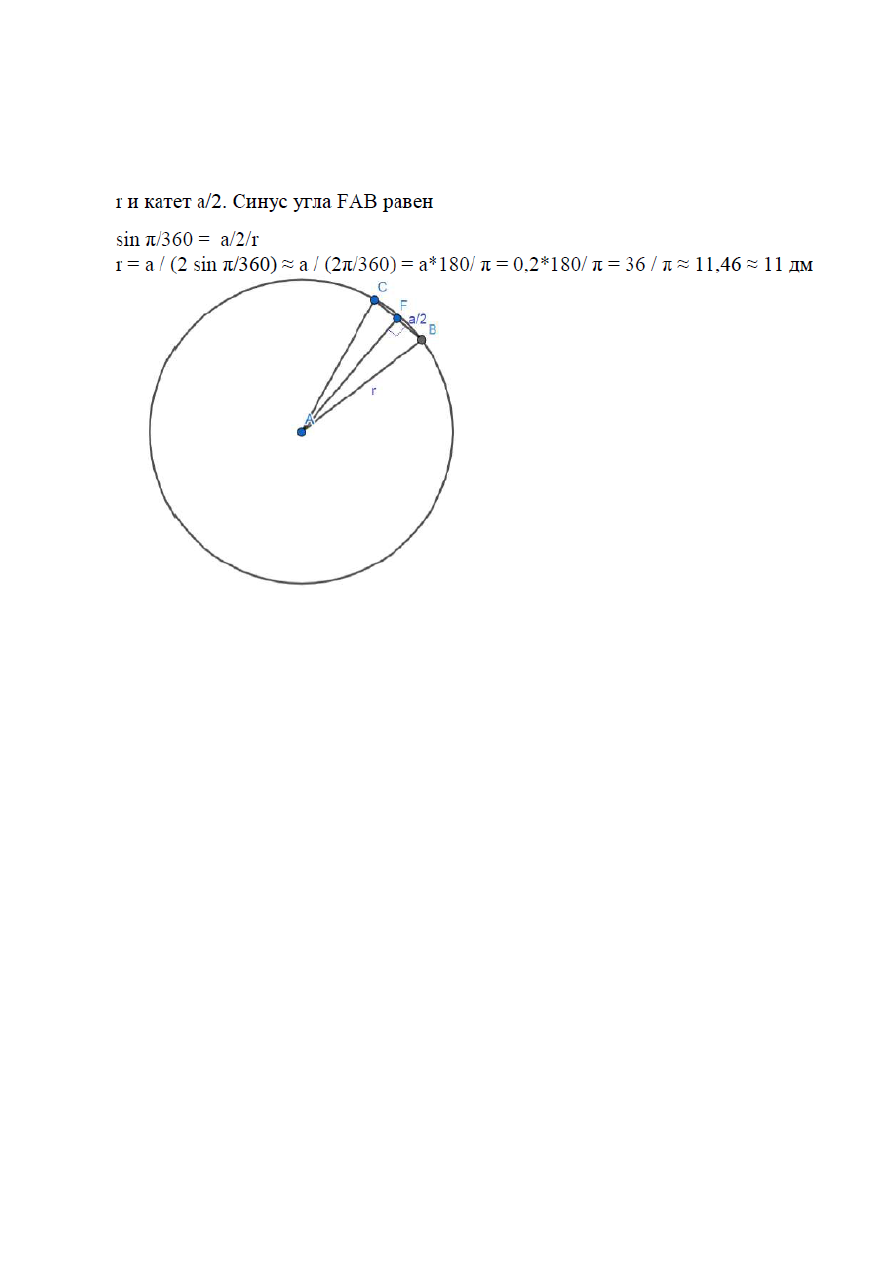

Построим  треугольник

ABC

,  опирающийся  на  сектор  с  углом  1  градус.

Треугольник

ABF

,  образованный  из  половины  изначального,  имеет

гипотенузу



1



Практическое задание



для проведения заключительного



этапа



Всероссийской олимпиады школьников по технологии 2022

 / 2023

года



Робототехника,

10

класс



Навигация роботов и перемещение объектов





Для проведения практического этапа организаторы предоставляют каждому участнику

рабочее место в следующей комплектации.





Материалы:







Макетная  плата  не  менее  170  точек  (плата  прототипирования),  или  Ардуино
совместимая плата расширения (шилд) для подключения датчиков и сервоприводов



◦



Шасси для робота в сборе, включающее:



◦



платформу  произвольной  формы  с  отверстиями  для  крепления  компонентов
вертикальная  проекция  которой  вписывается  в  окружность  диаметром  от  200  до
250 мм;



◦



два

коллекторных

электродвигателя

с

металлическими

редукторами,

инкрементными  энкодерами,  припаянными  проводами  и  следующими
характеристиками:



▪



максимальный ток (ток остановки) не превышает 2А;



▪



номинальное напряжение от 6 до 12 В;



▪



крутящий момент обеспечивает старт платформы на 30% мощности;



▪



диаметр 25±5 мм;



▪



максимальная угловая скорость на валу обеспечивает



движение платформы со

скоростью от 0,4 до 0,85 м/с, исходя из диаметра колёс;



◦



два комплекта креплений для двигателей;



◦



два колеса диаметром 70

-

100 мм;



◦



две шаровые или роликовые опоры;



◦



контроллер  Arduino  UNO  или  аналог  на  базе  микроконтроллеров  архитектуры
AVR с записанным загрузчиком для программирования из среды Arduino IDE;



◦



драйвер  двигателей  Arduino  совместимого  форм

-

фактора  (на  основе  микросхемы

L298D или аналог);



◦



шестигранные стойки для крепления плат в достаточном количестве



◦



держатели  для  двух  или  трёх  Li

-

ion  аккумуляторов  типоразмера  "18650"  или

"14500" (в зависимости от номинального напряжения электродвигателей);



◦



регулируемый  стабилизатор  напряжения  (на  основе  микросхемы  GS2678  или
XL4015 или их аналогов);



◦



выключатель, разрывающий цепь от элементов питания к стабилизатору.







Комплект  из  двух  или  трёх  (в  зависимости  от  номинального  напряжения
электродвигателей)  Li

-

ion  аккумуляторов  типоразмера  "18650"  или  "14500".

Аккумуляторные  батареи  должны  быть  новыми  или  не  потерявшими  изначальную
ёмкость более чем на 20% и полностью заряженными.







Инфракрасный дальномер (10

-

80 см) Sharp GP2Y0A21 или аналог, 2 шт.







Пассивное крепление для дальномера, 2 шт.







Аналоговый  датчик  отражения  на  основе  фототранзисторной  оптопары  (датчик
линии), 2 шт.







Серводвигатель  с  конструктивными  элементами  для  крепления  и  построения
манипулятора, 2 шт.



2







Крепление  для  серводвигателя  к  платформе  (в  горизонтальном  положении  вала  на
высоте от 20 до 80 мм, вал направлен в сторону под прямым углом к курсу движения
робота или по курсу), 1 шт.







Скобы и кронштейны для крепления датчиков, в избыточном количестве







Винты М3, в избыточном количестве







Гайки М3, в избыточном количестве







Шайбы 3 мм, в избыточном количестве







Шайбы пружинные 3 мм, в избыточном количестве







Соединительные провода, в избыточном количестве







Кабельные стяжки (пластиковые хомуты) 2,5х150 мм, в избыточном количестве







Кабель USB, 1 шт.





Инструменты, методические пособия и прочее:







Кабель USB для загрузки программы на робота







ПЭВМ  с  установленным  программным  обеспечением  Arduino  IDE  версии  1.8.19  и
Arduino  IDE  2.X.X,  а  также  установленными  драйверами,  подходящими  к
предоставленному контроллеру для программирования робота







Крестовые отвёртки, подходящие под предоставленный крепёж, комплект

.





Отвёртка с плоским наконечником (жалом), подходящим под клеммы модулей







Маленькие плоскогубцы или утконосы







Бокорезы







Цифровой мультиметр







Распечатанная техническая документация на платы расширения и датчики







Зарядное устройство для аккумуляторов типа 18650 или 14500







Лист бумаги для выполнения технического рисунка



(формат А4) и карандаш







Соревновательный полигон



◦



Печать  в  типографии  на  литом  матовом  баннере  плотностью  от  440 до  510  г/м2.
(Рекомендован баннер FX FLEX Frontlit, литой, матовый, 510 г/м2 или аналог) –

 1

шт.  на  10  участников

.

Каждому  участнику  может  быть



предоставлен



фрагмент

полигона с черными линиями на белом поле для  калибровки датчиков робота на
рабочем месте.



◦



Рейка 20х30х1950 мм, закрепленная на полигоне стороной 20 мм.



◦



Дополнительные  элементы:  кубики  с  ребром  около  45  мм  (±5  мм)  –



20  шт.

Материал  –



пластик,  дерево  или  картон.  Пластиковые  кубики  с  одной  стороны

можно  оклеить  бумагой  (малярной  лентой)  по  запросу  участников  для  лучшего
обнаружения  датчиком.



Каждому  участнику  может  быть  предоставлен  запасной

кубик для отладки на рабочем месте.





Задача



Построить и запрограммировать робота, который:







начинает движение в зоне старта



(целиком своей вертикальной проекцией находится

внутри



зоны, ограниченной квадратом желтого цвета

);





движется по линии с перекрёстками и перемещает кубики, расположенные



в нижней



части  полигона,  на  противолежащие  перекрестки



в  верхней



части  полигона,  на

которых расположены кубики, за бортик



внутрь синего



квадрата



100х100 мм

;





останавливается  в  зоне  финиша  (желтый  квадрат  300х300  мм

)

,  переместив  в  неё

кубик, находящийся на последнем



перекрёстке по ходу движения робота

.



Примечания:







размеры  робота  на  старте  не  должны  превышать

300

х

300

х

300

мм,  в  процессе

выполнения задания размеры робота могут увеличиться;



3







если робот  участника



полностью сдвинул кубик, изначально находящийся в верхней

части полигона



за пределы синего квадрата, попытка останавливается;







место  расположения  двух  кубиков



в  верхней



части  полигона



для  каждой  попытки

определяется жеребьёвкой;







перед  стартом  робота  не  допускается  ввод  в  контроллер  данных  о  расположении
кубиков

;







кубик



считается размещенным в квадратном поле, если любая часть его вертикальной

проекции находится над этим полем;







учитывается финальное расположение всех кубиков



на полигоне

;





робот  считается  находящимся  в  зоне  финиша,  если  он  любой  опорой



находится  в

зоне

.



Требования к полигону





1.



Полигоном  является  литая  баннерная  ткань  с  нанесённой  типографским  методом

разметкой.



2.



Ширина линий –

 30

мм.



3.



Расстояние между перекрёстками –

 300

мм.



4.



Размер зон



размещения кубиков –



зелёная: 200х

200

мм, синяя: 100х100 мм

.

5.



Сторона кубика 4

0-50

мм.



6.



Размер баннера 2

400

х1

200

мм



(±5

%).

7.



Рекомендуемый внешний вид полигона приведен на рисунке

1.







Рисунок

 1

.

Пример расположения кубов





4





Рисунок

 2

. Пример правильного выполнения задания



5



Общие требования









Организаторы  практического



тура  предоставляют  шасси  робота  в  собранном  виде.

Все остальные части робота должны находиться в разобранном состоянии (все детали
отдельно). При сборке робота нельзя пользоваться никакими инструкциями (в устной,
письменном  форме,  в  виде  иллюстраций  или  в



электронном  виде),  за  исключением

документации на компоненты, выданной организаторами олимпиады.







В  конструкции  робота  допускается  использование  только  тех  деталей  и  узлов,
которые выданы организаторами.







Все элементы робота,  включая контроллер, систему питания, должны находиться на
роботе.







Робот  должен  быть  автономным,  т.е.  не  допускается  дистанционное  управление
роботом.







Перед  зачетным  заездом  участник  может  поправить  кубики  в  стартовых  квадратах,
после чего член жюри может внести окончательные поправки.







При зачетном старте робот должен быть включен вручную по команде члена жюри,
после чего в работу робота нельзя вмешиваться. Если участник прикоснулся к роботу
или полигону во время заезда, попытка немедленно останавливается и производится
подсчет набранных баллов.







Зачетный  заезд  длится  максимум  1

8

0  секунд,  после  чего,  если  робот  еще  не

остановился,  он  должен  быть  остановлен  вручную  по  команде  члена  жюри,
зафиксировано его местоположение.







В том случае, если робот полностью выехал за пределы полигона, заезд прекращается,
производится подсчет баллов.







Количество пробных стартов не ограничено.







В  случае  выхода  из  строя  оборудования  не  по  вине  участника  время  подготовки
участника приостанавливается до момента замены оборудования на работоспособное.







Порядок проведения





Каждому участнику должно быть дано две попытки. Первая попытка –



через 120 минут

после начала выполнения задания, вторая –



через 60 минут после окончания первой попытки.

Перед  попыткой  все  участники  сдают  роботов  судьям  и  забирают  обратно  только  после
завершения всех заездов попытки. Участник может отказаться от попытки, но робота сдает в
любом случае. После каждой сдачи всех роботов в карантин судьями вытягивается жребий с
расположением объектов один раз для всех участников попытки.



В процессе выполнения попытки участнику разрешен один перезапуск не позднее 30 с

после начала выполнения попытки. В этом случае набранные баллы первого запуска данной
попытки  не  учитываются.  При  перезапуске  участник  может  поправить  конструкцию  и
электрические  соединения  робота,  поменять  батарейки,  на  что  дается  1  минута.
Использовать компьютер нельзя.



В  зачет  идет  результат  лучшей  попытки,  результаты  вносятся  в  протокол  сразу.

Программы,  схемы  и  роботы  сдаются  участниками  жюри  после  завершения  всех  попыток.
Оценивание



корректности  программ,  схем  и  конструкций  производится  жюри  без

участников.



Каждый час производится перерыв на 10 минут с выходом учащихся и проветриванием

помещения.



Время перерыва не входит во время подготовки участников.







6



Карта контроля для

10

классов





Номер участника: _

________________________



№

п/п



Критерии оценивания



Макс.

балл



Кол

-

во баллов,



выставленных членами

жюри



1 по

-

пытка



2 по

-

пытка



Лучшая

попытка



1

Робот полностью выехал со старта



в любом

направлении



(все точки вертикальной проекции

робота покинули стартовую зону)



4







2

Робот переместил куб из нижней части полигона



на

противолежащий перекрёсток, на котором отсутствует
кубик



(

куб полностью сдвинут из синего



квадрата +1,



куб перемещен из синего квадрата в зелёный квадрат
200х200 мм

 +3,

куб перемещен в синий квадрат



100х100 мм

 +2,

куб вертикальной проекцией полностью вписывается
в синий квадрат +1

)



2

×



(1+3+2+1)

= 14







3

Робот переместил куб, находящийся на последнем
перекрёстке на стартовый квадрат



4







4

Робот остановился в зоне финиша после выполнения
задания хотя бы для одного



куба



на ненулевой балл

(любой опорой робот находится внутри зоны
финиша)



5







5

Робот переместил куб из нижней части полигона



на

противолежащий перекрёсток, на котором размещен
кубик



(куб хотя бы



частично



сдвинут из синего квадрата



-1,

куб перемещен из синего квадрата в зелёный квадрат
200х200 мм

 -3)



3

×



(-1-3)

= -12*







6

Составлена электрическая структурная схема Э1
робота на базе

Arduino

(в соответствии с ГОСТ 2.702

-

2011)



2





7

Код программы оптимизирован

(в коде используются

циклы кроме

loop

(), ветвления, подпрограммы,

регуляторы и т.д.)



2





8

Читаемость кода

(наличие комментариев к основным

блокам кода, информативные имена переменных,
выделение отступами циклов и т.д.)



2





9

Отсутствие грубых ошибок в конструкции робота

(незакрепленные или плохо закрепленные части,
провод касается колеса или пола, шины
соприкасаются с деталями шасси и т.д.)



2







Максимальные баллы:



35



Итого:





*

Общее количество баллов за выполнение задания (пп.1

-

5) не может быть меньше 0.





1



ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ ПО ТЕХНОЛОГИИ



ЗАКЛЮЧИТЕЛЬНЫЙ ЭТАП



ТЕОРЕТИЧЕСКИЙ ТУР



11

класс





Профиль



«Робототехника»





Уважаемый участник олимпиады!



Вам предстоит выполнить теоретические и тестовые задания.



Время выполнения заданий теоретического тура



150 минут

.

Выполнение тестовых заданий целесообразно организовать следующим образом:







не спеша, внимательно прочитайте тестовое задание;







определите, какой из предложенных вариантов ответа наиболее верный и полный;







напишите букву, соответствующую выбранному Вами ответу;







продолжайте, таким образом, работу до завершения выполнения тестовых заданий;







после выполнения всех предложенных заданий еще раз удостоверьтесь в правильности

ваших ответов;







если потребуется корректировка выбранного Вами варианта ответа, то неправильный

вариант ответа зачеркните крестиком, и рядом напишите новый.



Выполнение  теоретических  (письменных,  творческих)  заданий  целесообразно

организовать следующим образом:







не спеша, внимательно прочитайте задание и определите, наиболее верный и полный

ответ;







отвечая  на  теоретический  вопрос,  обдумайте  и  сформулируйте  конкретный  ответ

только на поставленный вопрос;







если  Вы  выполняете  задание,  связанное  с  заполнением  таблицы  или  схемы,  не

старайтесь детализировать информацию, вписывайте только те сведения или данные, которые
указаны в вопросе;







особое внимание обратите на задания, в выполнении которых требуется выразить Ваше

мнение  с  учетом  анализа  ситуации  или  поставленной  проблемы.  Внимательно  и  вдумчиво
определите  смысл  вопроса  и  логику  ответа  (последовательность  и  точность  изложения).
Отвечая на вопрос, предлагайте свой вариант решения проблемы, при этом ответ должен быть
кратким, но содержать необходимую информацию;







после выполнения всех предложенных заданий еще раз удостоверьтесь в правильности

выбранных Вами ответов и решений.



Предупреждаем Вас, что:







при оценке тестовых заданий, где необходимо определить один правильный ответ

, 0

баллов  выставляется  за  неверный  ответ  и  в  случае,  если  участником  отмечены  несколько
ответов (в том числе правильный), или все ответы;







при оценке тестовых заданий, где необходимо определить  все правильные ответы

,  0

баллов  выставляется,  если  участником  отмечены  неверные  ответы,  большее  количество
ответов, чем предусмотрено в задании (в том числе правильные ответы) или все ответы.





Задание  теоретического  тура  считается  выполненным,  если  Вы  вовремя  сдаете  его

членам жюри.





Максимальная оценка –



25 баллов.





2



Общая часть



1.



Установите соответствие между названием и определением двумерных(2D)
наноматериалов.



1

силицен





а –



гофрированный двумерный наноматериал,

изгибающийся вверх и вниз в зависимости от



связей между атомами



2

графен



б –



двумерная аллотропная модификация кремния

(материал имеет периодически
деформируемую/изгибающуюся топологию)



3

борофен



в –



двумерная аллотропная модификация углерода

(плоский материал)



За  новаторские  эксперименты  по  исследованию  какого  двумерного

наноматериала Константину Новоселову и Андрею Гейму вручена Нобелевская
премия по физике за 2010 год? Выбрать наноматериал из перечисленных, указав
в ответе цифру 1, 2 или 3.






2.



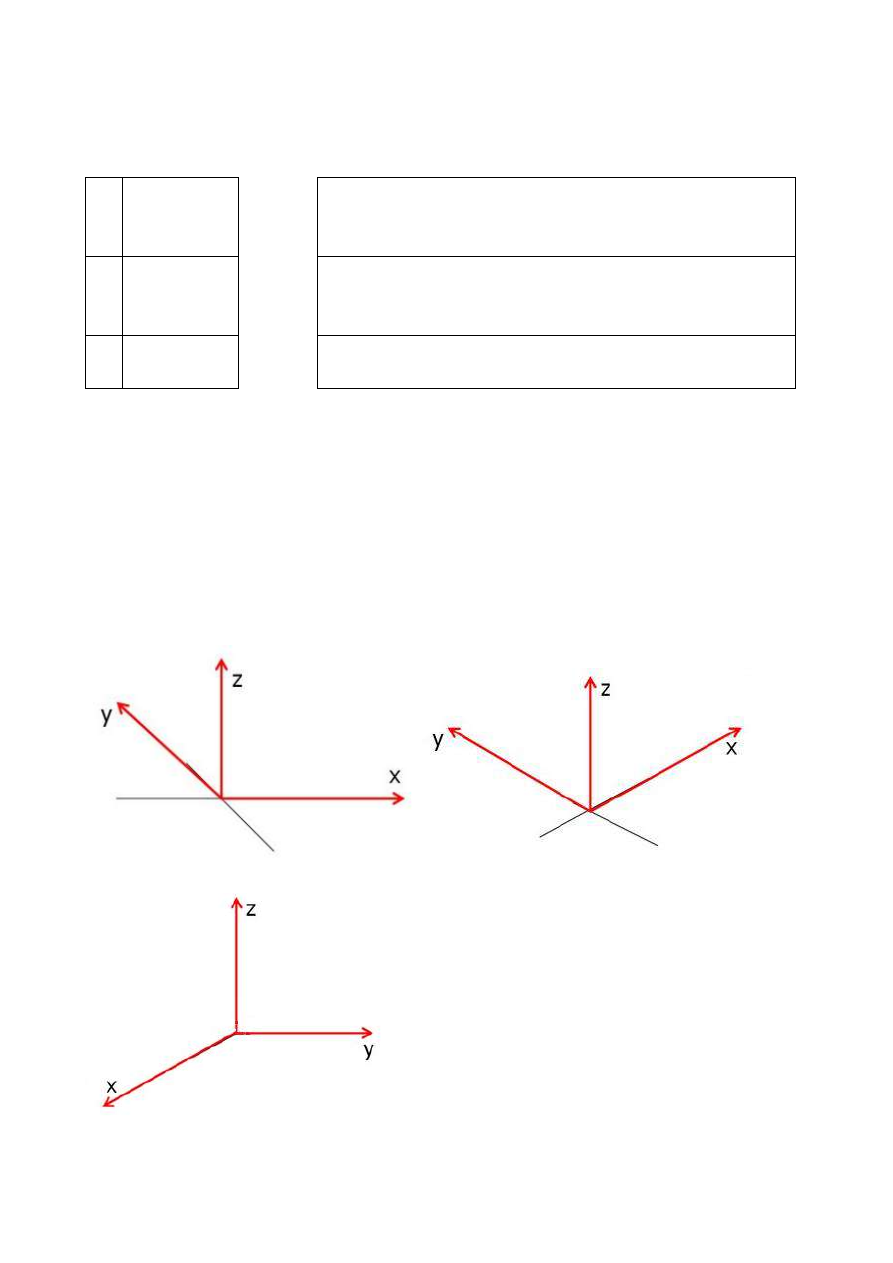

На каком рисунке показано правильное расположение осей, во фронтальной
диметрической проекции?







а.















б.











в.





3



3.



Развитие  энергетической  сферы  является  условием  совершенствования
техники и технологий. Российские ученые совершили целый ряд открытий,
став  признанными  лидерами  в  этой  области.  Сопоставьте  перечисленные
открытия с фамилиями ученых: Доливо

-

Добровольский М.О., Курчатов И.В.,

Пироцкий Ф.А., Яблочков П.Н.



а.



–



ядерная энергетика (первый европейский ядерный реактор)



б

.

–



изобретение



трансформатора



в

.

–



впервые осуществлена передача электроэнергии на расстояние до

1 км



г

.

–



разработана трёхфазная система токов







4.



Эра  электронных  вычислительных  машин  началась  с  методики  Дж.  Фон
Неймана,  описанной  в  1945  году  в  рамках  доклада  «Первый  проект»  о
вычислительной машине EDVAC. Именно от первых устройств, построенных
на  архитектуре  Фон  Неймана,  отсчитываются  поколения  ЭВМ.  Установите
соответствие между столбцами.







Изобретения и научные учреждения, в

которых они созданы







Ученые, с чьими

именами связаны

разработки



1

ЭВМ Сетунь, разработана в МГУ



а



С. А. Лебедев



2

МЭСМ (малая электронная счетная
машина), Киевский институт
электротехники (позднее

-

Институт

электродинамики)



БЭСМ

-

1 (большая электронно

-

счетная

машина), Институт точной механики и
вычислительной техники



б



Н. П. Брусенцов,



Л. С. Соболев



3

ЭВМ «Стрела» (первый серийный
советский компьютер), разработана в СКБ

-

245 (c

1958 года –



это НИИ электронных

математических машин –



НИЭМ, с 1968

года

-

НИЦЭВТ

)

в



Ю. Я.



Базилевский



4

Урал 1,2,3,4 (семейство советских



цифровых ЭВМ



общего назначения),

разрабатывалась на предприятии п/я 24 в
г.Пензе



г



Б. И. Рамиев





5.



Выберите из перечисленных приборов и технических средств те, которые не
создают микроклимат жилого помещения.





4



1.



воздухоочиститель



2.



ионизатор



3.



климатизёр



4.



кондиционер



5.



озонатор



6.



охранный извещатель



7.



тепловой



датчик



8.



робот

-

пылесос







Специальная часть





6.



Трехстепенной  манипулятор  с  рабочим  органом  захватом  выполняет
перемещения  в  вертикальной  плоскости

.

Захват  расположен  вертикально.

Серводвигатели, расположенные в узлах манипулятора, пронумерованы от 0
до  3  –



от  основания  к  захвату  (

S0,  S1,  S2,  S

3).  Они  подключены

последовательно на 9, 10, 11 и 12 порты. Для управления серводвигателями
используется  специальная  библиотека.



Команда

myservo[i].write(n)



перемещает вал серводвигателя



с номером

i



в позицию

n



в диапазоне



от 0 до

180

градусов режиме параллельного исполнения. В стартовом положении



(см.

рисунок)



на двигателях выставлены следующие значения:

S0

–

 60, S1

–

 120,

S2

–

  90,  S3

–

  6

0.  Поворот  плеча  манипулятора  в  положительную  сторону

осуществляется  по  часовой  стрелке.  Захват

  S3

удерживает  объект  в

положении  90



и  более.  Скорость  вращения  каждого  серводвигателя

составляет  не  менее  100⁰/с.  В  стартовом  положении  плечи  манипулятора



расположены следующим образом:

I

–



под

30

⁰



к вертикали,

II

–



под

60

⁰



к

I, III

–



под 90⁰ к

II

(см. рисунок)

.

Длины I и II плеча –

 5

0 см, масса каждого плеча с

учетом серводвигателей –



300 г, длина III плеча вместе с захватом –



10 см,

масса –

 1

00 г. Считаем, что масса каждого плеча распределена равномерно по

длине.







5



Рисунок 1. Стартовое положение манипулятора.



Перед манипулятором на подиуме высотой 5 см установлено 5 объектов: А, Б,
В, Г, Д.



Масса объекта –

 5

0 г, также распределена равномерно.



Расстояние до

центра первого



объекта –



20 см от вертикальной оси, проходящей через ось

серводвигателя

S

0, расстояние между центрами объектов –



10 см. Ось

вращения серводвигателя

S0

находится на высоте 15 см.



6.1.



Определите,  какой  минимальный  крутящий  момент  требуется  для
серводвигателя

S

0 для подъема объекта при максимальной длине стрелы

манипулятора



и вертикальном плече

III

. Ответ дайте в кг∙см, округлите до

ближайшего целого.



6.2.



При перемещении объектов манипулятор переводит захват в положение
над  позицией  объекта,  затем  опускает  и  производит  захват  или
отпускание.  В



какой  последовательности  будут  расставлены  объекты



через

20

секунд после начала работы приведенной



программы

?





6



Ответ дайте заглавными русскими буквами без разделителей, например

:

ВАГБД



6.3.



Сколько перемещений объектов с места на место будет выполнено в ходе
работы программы из предыдущего пункта

?



7.



Робот оснащён двумя отдельно управляемыми колёсами, диаметр каждого из
колёс робота равен 6 см. Левым колесом управляет мотор А, правым колесом
управляет  мотор  В.  Колёса  напрямую  подсоединены  к  моторам.  Маркер
закреплён  посередине  между  колёс.  Ширина  колеи  робота  равна  30  см.
Моторы на роботе установлены так, что если оба вала повернутся на 10°, то
робот проедет прямо вперёд. При расчётах примите π≈3,14.



На  графиках  по  оси  OX  отложено  время  в  секундах,  а  по  оси  OY  –



число

оборотов  моторов  в  минуту.  Отрицательные  показатели  частоты  вращения
означают,  что  мотор  вращается  в  противоположном  направлении  по
отношению к положительному направлению.



В ходе выполнения программы частота вращения осей моторов изменялась в
соответствии с представленными графиками:





Рисунок 2. График показаний энкодера левого мотора

A.






7





Рисунок 3. График показаний энкодера правого мотора

B.



7.1.



Определите  отрезок  времени,  когда  робот  совершал  разворот  вокруг
колеса. Ответ дайте в формате «А,В» без кавычек без кавычек, пробелов и
других разделителей, где А –



время начала, а В –



время конца, например,

с 1 по 2 секунду можно записать так: 1,2



7.2.



Определите градусную меру угла поворота робота вокруг колеса. Ответ
дайте в градусах, округлите результат до ближайшего целого.



7.3.



Определите отрезок времени, когда робот совершал первый разворот



на

месте.  Ответ  дайте  в  формате  «А,В»  без  кавычек,  пробелов  и  других
разделителей, где А –



время начала, а В

-

время конца, например, с 1 по 2

секунду можно записать так: 1,2



7.4.



Определите  градусную  меру  угла,  на  который  повернулся  робот  при
первом развороте



на месте. Ответ дайте в градусах, округлите результат

до ближайшего целого.



7.5.



Определите  линейную  скорость,  которую  робот  может  развивать  при
движении  прямо  с  частотой  вращения  осей  моторов  в  50  оборотов  в
минуту.  Ответ  дайте  в  сантиметрах  в  секунду,  округлите  результат  до
ближайшего целого.



7.6.



Определите длину линии, которую начертил робот с помощью маркера,
закреплённого  посередине  между  колёс.  Ответ  дайте  в  сантиметрах,
округлите результат до меньшего целого. Если робот проехал по одному
и тому же участку по



несколько раз, то длина данного участка учитывается

единожды.





8.



Манипулятор робота может совершать поступательные движения звеньев в
двух  взаимно  перпендикулярных  направлениях.  Манипулятор  обладает
одной вращательной степенью свободы, вращаясь вокруг одной



из осей

.



8



При  движении  манипулятора  в  плоскости  XOZ  координата  положения
захвата  манипулятора  вдоль  оси  ОХ  может  меняться  от

-1

00  до

700,

координата положения захвата манипулятора вдоль оси О

Z

может меняться

от

-2

00  до

8

00.  Масштаб  для  всех  осей  одинаковый:  1  единица  вдоль  осей

равна

2

мм.  Манипулятор  может  поворачиваться  на  угол  от

-60

°  до  120°

вокруг оси O

X.

8.1.



Определите площадь рабочей зоны манипулятора в плоскости

XOZ

, ответ

выразите  в  квадратных



дециметрах

,

приведя  результат  с  точностью



до

целых.



8.2.



Определите  объем  рабочей  зоны  манипулятора,  ответ  выразите  в
кубических метрах, округлив результат



до десятых

.

При расчёте примите

π≈3,14

.


9.



К цифровому входу контроллера подключен фотодатчик согласно схемы.







Рисунок 4. Схема подключения



фотодатчика.





Питаются и фотодатчик

,

и контроллер напряжением 5



В. Переключение входа

контроллера  из  состояния  логического  нуля  в  логическую  единицу
происходит при напряжении на входе строго больше половины напряжения
питания. Если фотодатчик не подключён ни к какому устройству,



переход от

чёрного к белому цвету обеспечивает линейное повышение напряжения от 0
до  5  вольт.  При  подключении  к  контроллеру  с  входным  сопротивлением

100

кОм  напряжение  на  выходе  со  100



%  белым  падает  с  5  до  2



В.  Чтобы

повысить  напряжение  выхода,  входное  сопротивление  контроллера  было
повышено до 250



кОм.





9



9.1.



Какое  напряжение  будет  на  выходе  фотодатчика  в  этом  случае?



Ответ

запишите с точностью до тысячных долей.





9.2.



При каком уровне белого в процентах вход контроллера переключится в
состояние логической единицы?



Ответ запишите в виде целого числа.





9.3.



Входное сопротивление контроллера

-

250 кОм. В состоянии измерения

цвета близкого к чёрному на входе контроллера имеется напряжение 1 В.
Какое сопротивление в этом случае имеет фотодатчик?



Ответ дайте в виде

целого числа в кОм.





9.4.



Пусть  для  согласования  фотодатчика  и  контроллера  используется
эмиттерный  повторитель.  Сопротивление  резистора  R  равно  2  кОм.
Напряжение  падения  на  p

-

n  переходе  равно  0,6  В.  Какой  минимальный

коэффициент  усиления  должен  иметь  транзистор  для  начала  фиксации

100

% уровня белого?







Рисунок 5. Схема подключения



фотодатчика с эмиттерным повторителем.







10.



Робот перемещается на 4 омни

-

колесах под управлением функции, описанной

ниже.





10





Рисунок 6. Функция управления



движением робота на омни

-

колесах.







Рисунок

7

. Схема робота на омни

-

колесах.



Валы  моторов  размещены  горизонтально  под  углом  90⁰  друг  к  другу.  При
положительной  скорости  моторы  вращаются  по  часовой  стрелке  (если
смотреть  на  мотор  со  стороны  колеса).  Робот  включает  моторы  функцией

turn_motors,

подавая  на  моторы  скорость  в  диапазоне  от

-

100  до  100.  При

выходе



значения  аргумента  функции



за  указанный  диапазон



на  моторы

подается значение 100 с соответствующим знаком. Центр робота расположен
в  точке  (0,0),  моторы  повернуты  на  45⁰  к  осям  координат  (Рисунок

 7).



11



Расстояние между противоположными колесами –



20 см. Единичный отрезок

соответствует 1 см. При выполнении последовательности команд



move(30, 100, 0, 1000);
move(-90, 100, 0, 1000);
move(150, 100, 0, 1000);

центр робота последовательно переместился в точки с координатами

(

12√3;  12)

,

(

12√3; −12)



и



вернулся в начало координат.



Среднюю скорость робота в любом

направлении  считать  пропорциональной

v



и  равной  2

4

см/с  при

v

=100,

проскальзыванием пренебречь

.

10.1.



Определите  значения  g1,  g2,  g3,  g4  в  полудиапазоне  (

-

180;  180]  и

запишите  их  в  строчку  через  запятую  без  пробелов,  например:



50,70,35,-120

10.2.



Для точного удержания направления робота к значениям скоростей

моторов в 6 строке функции move добавили управляющее



воздействие u,

пропорциональное отклонению текущего угла поворота гиродатчика gyro



(целочисленное значение)



от заданного курса робота dir с коэффициентом

усиления 2. Показания гиродатчика отсчитываются от 0 в положительную
сторону  по  часовой  стрелке,  в  отрицательную  –



против.  Используйте

результат предыдущего пункта.



Напишите формулу для вычисления

u



в одно присваивание без пробелов,



без объявления типа, например:

u

=(

a

+

b

*

c

–

d

)/

100



10.3.



Среднюю угловую скорость вращения робота вокруг своей оси при

подаче  на  моторы  максимальных  значений  с  одним  знаком,  например,
turn_motors(100, 100, 100, 100), считать равной 150⁰/с, при подаче других
равных значений скорость пропорциональна им. Определите



координаты

робота  после  выполнения  следующей  последовательности  команд.
Проскальзыванием,  разгоном,  торможением,  инерцией  и  возможным
перерегулированием  пренебречь.  Стартовое  положение  приведено  на
рисунке 2. Используйте результат предыдущих пунктов. Числа в ответе
округлите  до  ближайшего  целого  и  укажите  без  скобок  через  точку  с
запятой, например: 12;17



move(0, 0, 90, 1000);
move(45, 100, 90, 1000);
move(0, 0, 45, 1000);
move(-90, 100, 45, 1000);





12



10.4.



Определите  угол  поворота  гиродатчика  gyro



после  выполнения

последовательности  команд  в  пункте  1.3.  Начальное  значение  gyro=0.
Возможным перерегулированием пренебречь.



10.5.



Центр робота движется по правильному 360

-

угольнику, близкому к

окружности, по алгоритму, приведенному ниже.



for(int i=0; i<360; i++)
{
  move(0, 0, i, 200);
  move(0, 100, i, 125);
}

Определите

радиус

описанной

окружности



для

указанного

многоугольника

.

На малых углах (<20⁰) считайте синус угла равным углу

в радианах. Результат приведите в дециметрах, округлите до ближайшего
целого.



Инерцией пренебречь.





РТ

11___________________





1



Бланк ответа





Используйте для записи только отведённое для каждого



вопроса



место.



Не пишите на бланке



свое имя, фамилию или другие сведения, которые

могут указывать на авторство работы.



Никаких пометок в бланке ответов



быть не должно!



Общая часть



Вопрос 1



–

 1

балл

.



ОТВЕТ:____________________________

_______________________________



Вопрос 2



–

 1

балл

.



ОТВЕТ:____________________________

_______________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

Вопрос 3



–

 1

балл

.



ОТВЕТ:____________________________

_______________________________

Вопрос 4



–

 1,5

балла.





ОТВЕТ: __________________________________________________________



Вопрос 5



–

 0,5

балла

.



ОТВЕТ: __________________________________________________________





РТ

11___________________





2



Специальная часть



Вопрос

6.1

–

 1,5

балла

.

Решение:













ОТВЕТ: _________________________________

_________________________

Вопрос

6.2

–

 1,5

балла

.

Решение:













ОТВЕТ: __________________________________________________________



Вопрос

6.3

–

 0,5

балла

.

Решение:













ОТВЕТ: __________________________________________________________



РТ

11___________________





3



Вопрос

7.1

–

 0,5

балла

.

Решение:













ОТВЕТ: __________________________________________________________



Вопрос

7.2

–



1 балл.



Решение:













ОТВЕТ: __________________________________________________________



Вопрос

7.3

–

 0,5

балла

.

Решение:













ОТВЕТ: __________________________________________________________





РТ

11___________________





4



Вопрос

7.4

–



1 балл.



Решение:













ОТВЕТ: __________________________________________________________





Вопрос

7.5

–



1 балл.



Решение:













ОТВЕТ: __________________________________________________________



Вопрос

7.6

–



1 балл.



Решение:













ОТВЕТ: __________________________________________________________



РТ

11___________________





5



Вопрос

8.1

–



1 балл.



Решение:













ОТВЕТ: ___________________________________________

_______________

Вопрос

8.2

–

 1,5

балла

.

Решение:













ОТВЕТ: __________________________________________________________



Вопрос

9.1

–



1 балл.



Решение:













ОТВЕТ: __________________________________________________________
