Технология (с ответами). Всероссийская олимпиада школьников в Москве (2022-2023 год) - часть 41

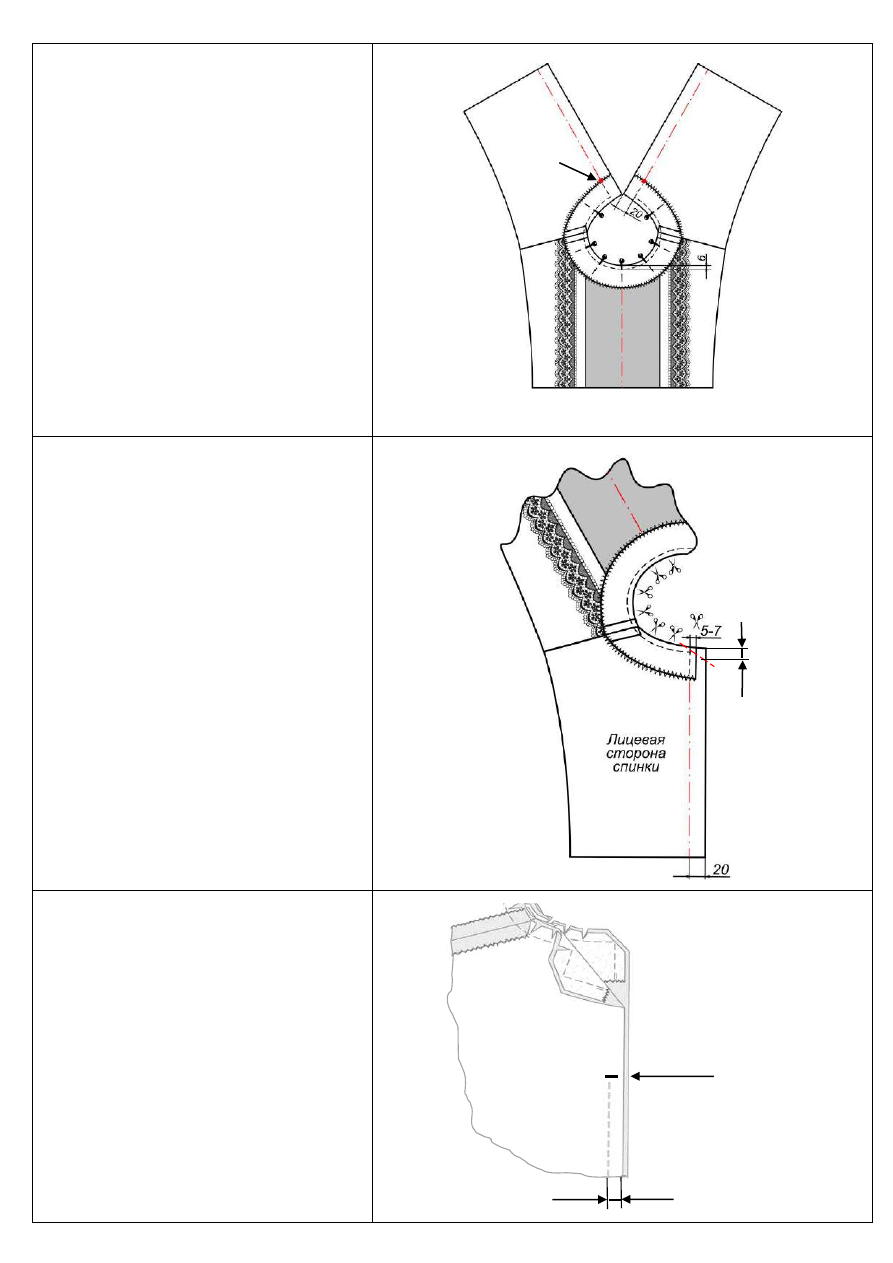

15.

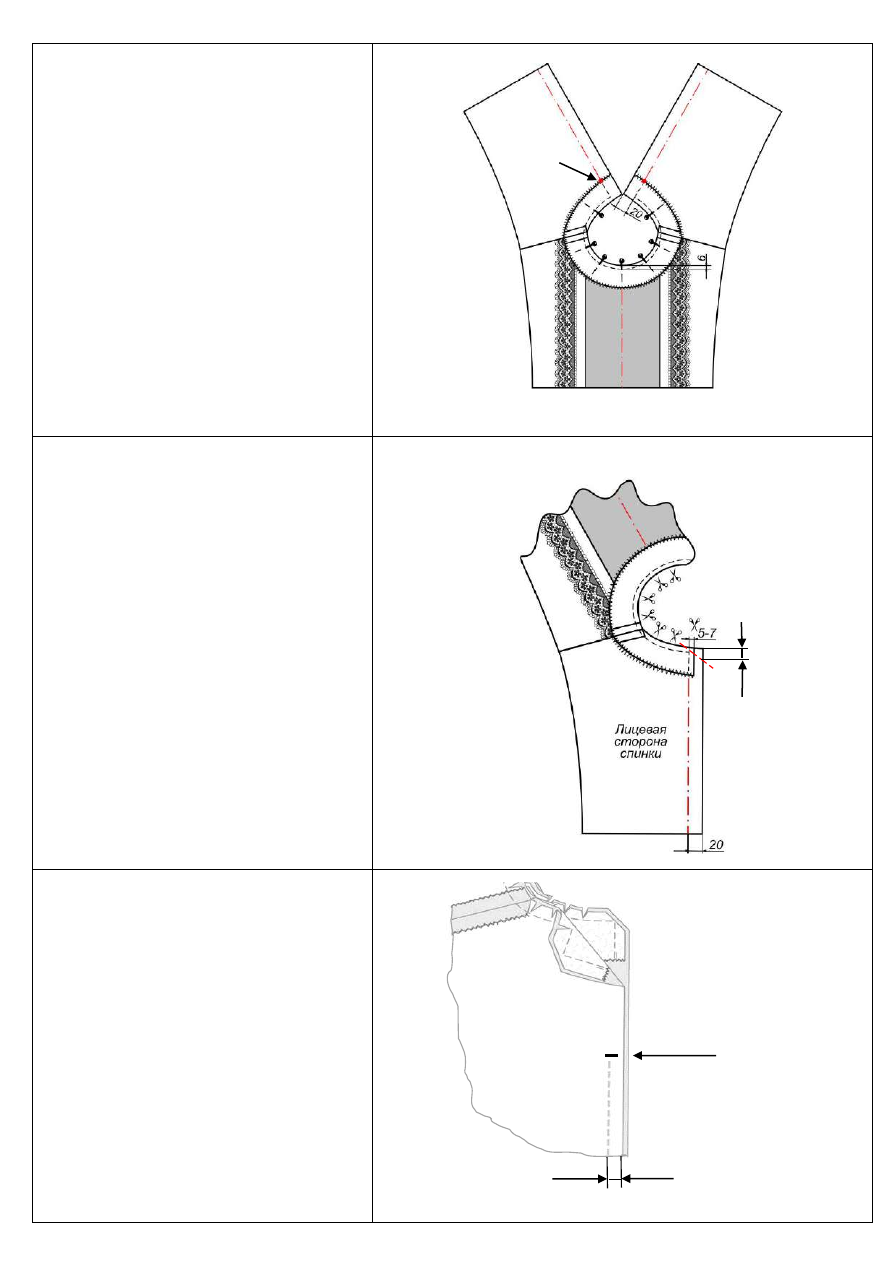

Заготовленную обтачку расположить

на срезе горловины манишки

сложив

детали лицевыми сторонами друг к
другу

Приколоть

совместив

линии середины

деталей

плечевые

швы

(по

возможности)

приметать обтачку к

горловине,

Обтачать срез горловины шириной

шва 6 мм. Строчку

вести по обтачке.

Начинать

заканчивать

строчку

необходимо в контрольных точках

(

проложить по линии середины спинки

далее по прямому углу

по линии

горловины).

16.

Надсечь срезы деталей в местах

скруглений,

не

доходя

до

шва

обтачивания

–3 мм

Отсечь излишки ткани в углах, не

доходя до шва 1–

мм. Во избежание

пустого угла линию

отсечения выполнить

под острым углом таким образом, чтобы
срезанная

величина

по

припуску

середины спинки от среза

горловины

ниже

составляла около

12 мм.

Подрезать обтачку так, чтобы её

короткий срез заходил на припуск шва
середины спинки на

–7 мм

При

этом сам припуск величиной 20 мм не
подрезать

17.

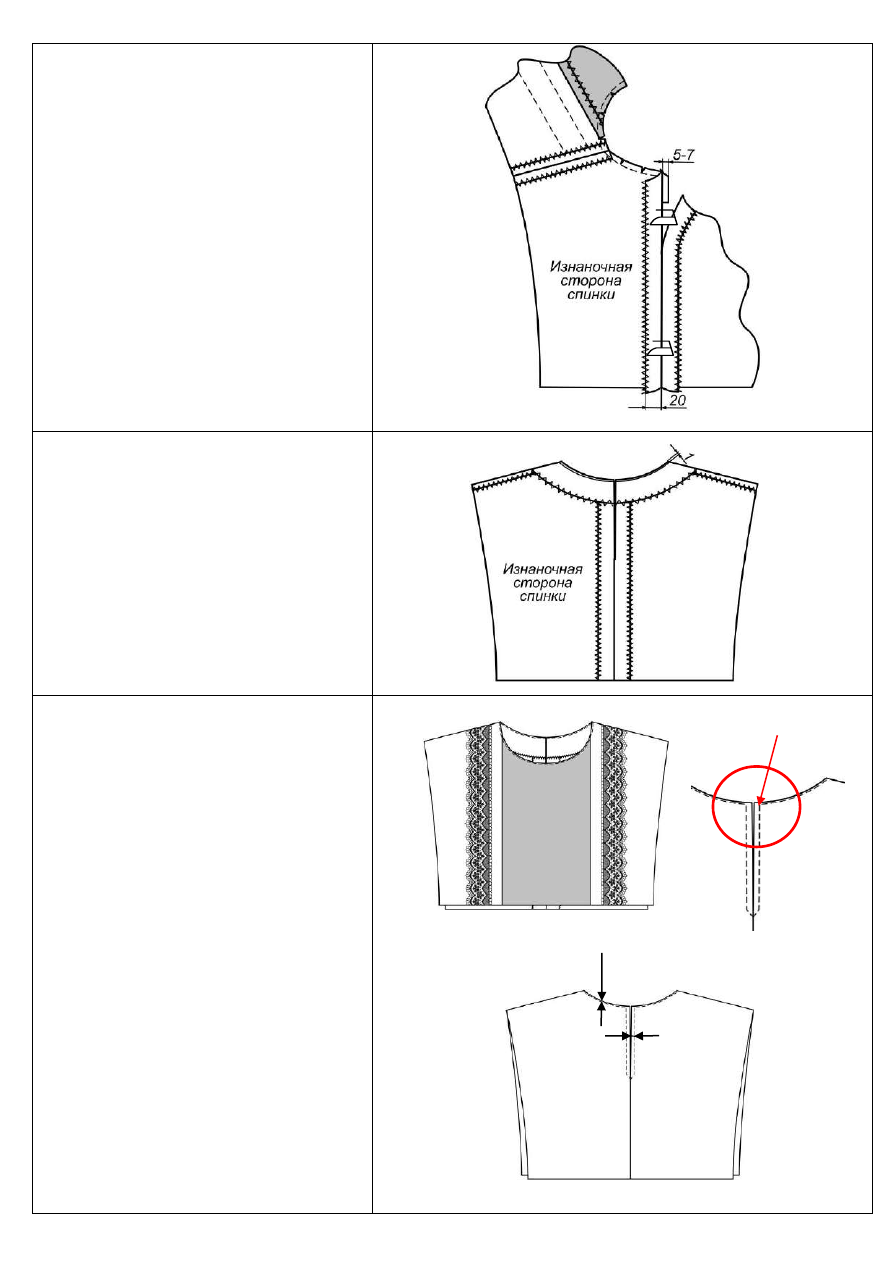

Стачать средний срез спинки.

Части спинки манишки

сложить

лицевыми сторонами. Сколоть

стачать

средние срезы от

метки

разреза

под

застёжку (см. выкройку) до

нижнего

среза манишки

шириной шва 20 мм

Метка

разреза под

застёжку

Контрольная

точка

Изнаночная

сторона

18.

Разутюжить

припуски по спинке

Припуски по

краям разреза спинки

заутюжить на

изнаночную сторону.

19.

Обтачку горловины отвернуть

на

изнаночную сторону.

Тщательно

выправить.

Горловину выметать косыми стежками

с образованием канта

со стороны обтачки

величиной 1 мм.

Слегка приутюжить

горловину

(размещая изделие на краю гладильной
доски).

Удалить нити временного

назначения.

Проутюжить.

20.

Отстрочить по краю горловины

шириной шва

–2 мм

и далее по

сторонам застёжки

на ширину шва 5 мм

от сгиба одной непрерывной строчкой

Ниже

метки

застёжки

выполнить

симметричный фигурный угол.

Увеличить

длину стежка в

местах

выполнения

складок,

предупредив

нарушение структуры складок

Работу выполнять будет удобнее без

отсека швейной машины для хранения
аксессуаров

(приставного столика).

Проутюжить

–

Непрерывная

строчка

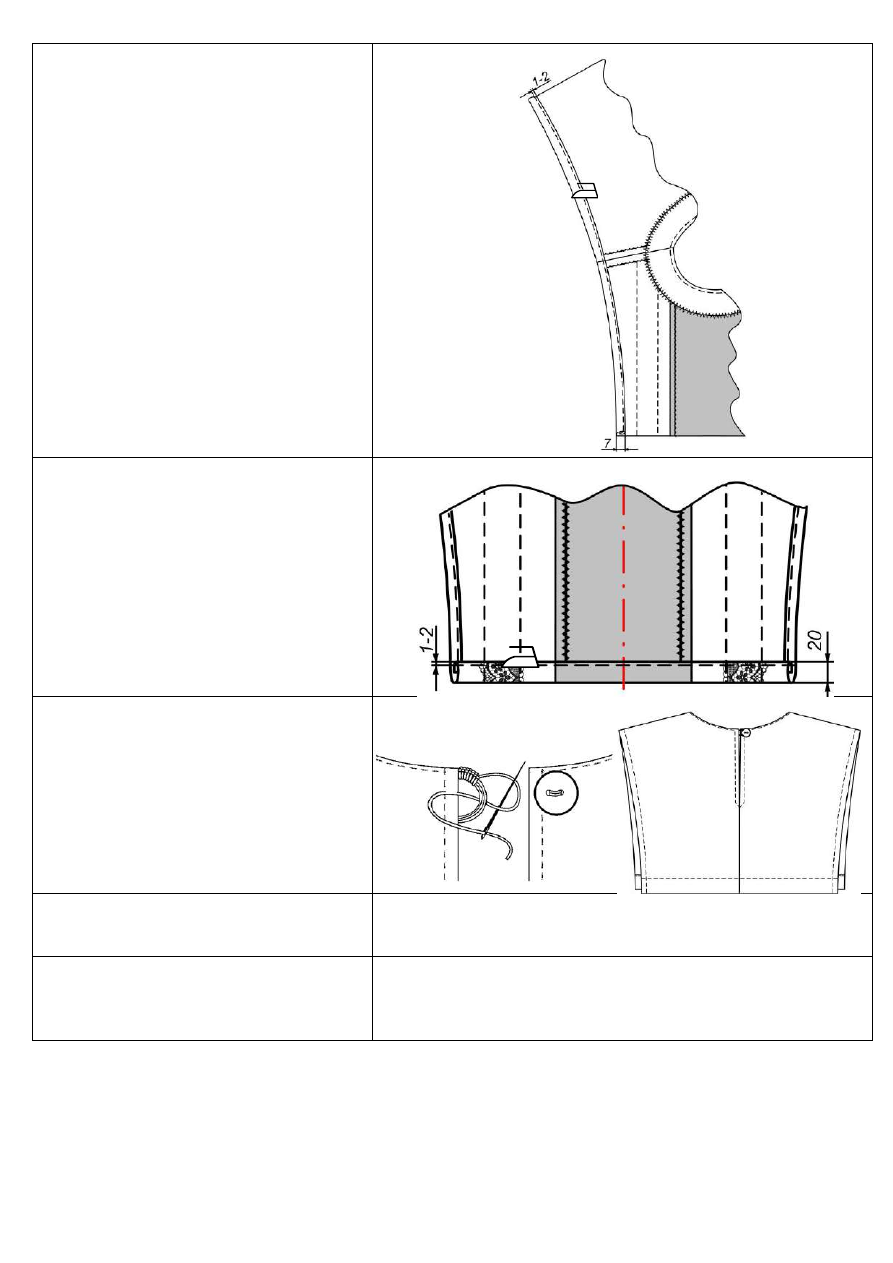

21.

Боковые срезы манишки

обработать

швом вподгибку с закрытым срезом. При
необходимости предварительно заметать.
Величина

подгиба 7 мм. Машинную

строчку выполнить на расстоянии

–

мм

от подогнутого края.

Приутюжить.

22.

Нижний срез манишки

отогнуть на

изнаночную  сторону  для  образования
кулиски  и  обработать  швом  вподгибку  с
закрытым  срезом.  Величина  подгиба

мм.

Строчку проложить на расстоянии 1–

мм от подогнутого края

Строчку

проложить

не

нарушая

структуру складок. При необходимости
увеличить

длину

стежка

или уменьшить

утюгом толщину ткани

Приутюжить

23.

верхнего конца левого края разреза

застёжки выполнить нитяную воздушную
петлю

(любым способом).

Размер петельки

должен соответствовать

размеру пуговицы

Пришить пуговицу.

24.

Для объективного оценивания работы

обтачки к плечевым швам не
прикреплять.

25.

Провести

окончательную влажно

тепловую обработку изделия.

Особые замечания: ______________________________________

_________________________

Отметка о несоблюдении безопасных приемов труда: ____________________________

______

Отметка об отсутствии правильной организация рабочего места и формы: _______________

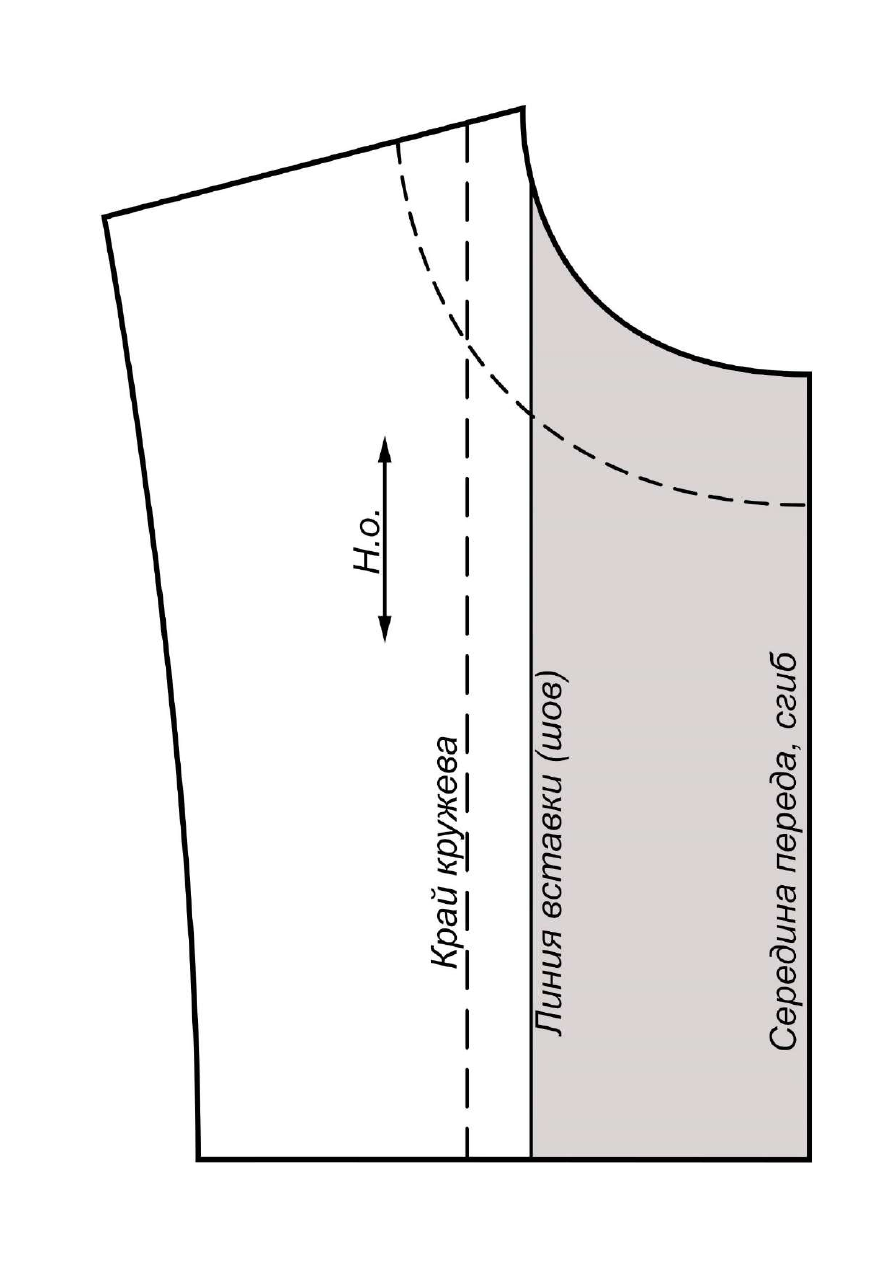

Выкройка переда манишки

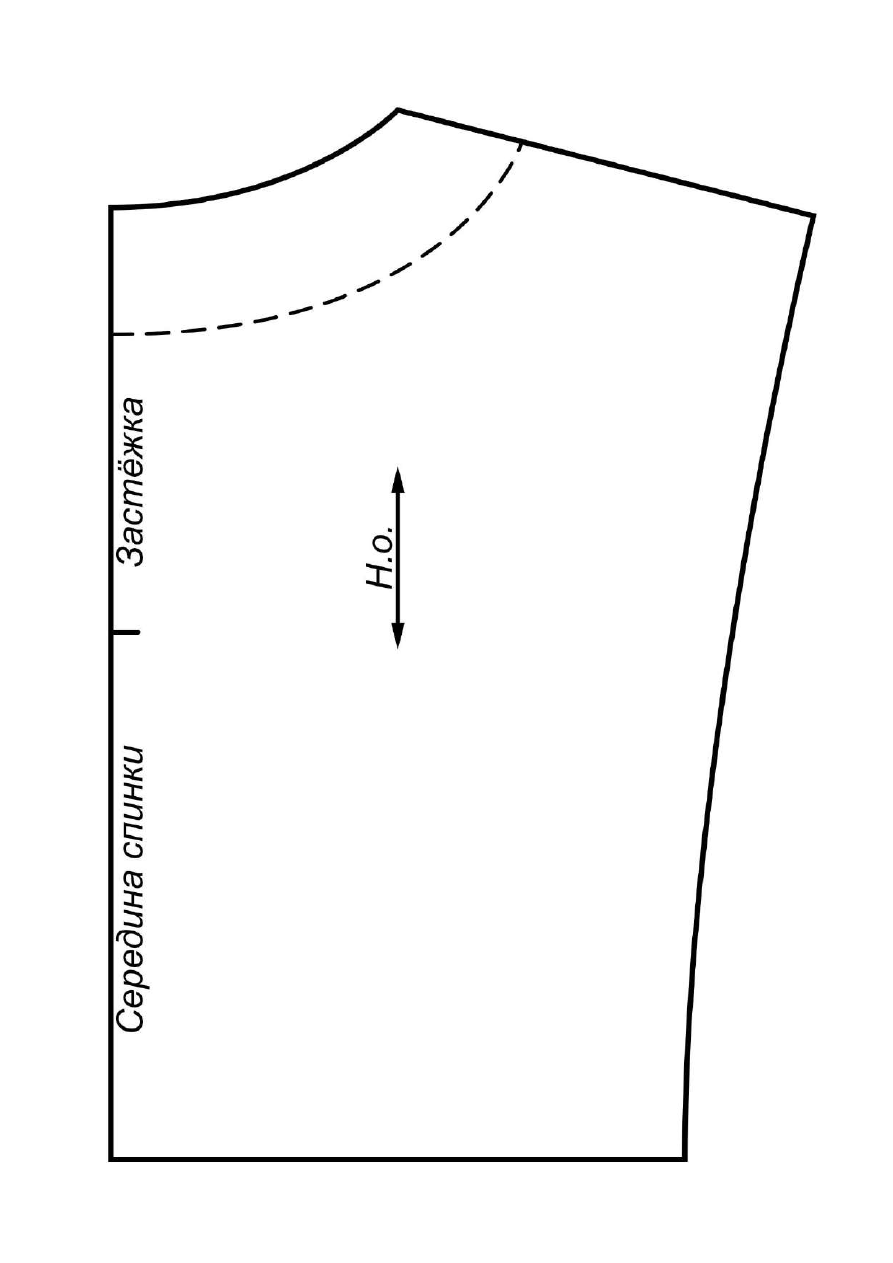

Выкройка спинки манишки

Карта пооперационного контроля

«Изготовление макета манишки с декором в виде группы складок и кружева»

Критерии оценки

Баллы

Факт

Технические условия на изготовление макета манишки

10,5

Детали манишки выкроены с учетом направления Н. О., без попадания кромки

;

в соответствии с

предложенными

шаблонами

(без искажения формы); с заданными припусками; с правильным

определением лицевых сторон

(да/нет)

0,5

Симметричность изделия по всем контурам

(уголки

переда и спинки, по линии горловины

переда и спинки, по боковым линиям

по линиям

низа

по

плечевым точкам –

совпали

)

(да/нет)

0,5

Высота изделия по оси симметрии середины переда манишки от горловины

до

линии низа

185

мм±5мм

(да/нет)

0,5

Габаритные размеры по ширине нижнего среза переда манишки

145± 6 мм

(да/нет)

0,5

Высота изделия по линии середины спинки манишки от горловины до линии низа 2

мм±5мм

(да/нет)

0,5

Габаритные размеры по ширине нижнего среза спинки манишки 135± 6 мм и эта величина по
нижнему срезу спинок одинакова

(да/нет)

0,5

Качество

обработки

плечевого среза

(

длина –

100± 2

мм и плечевые швы совпадают;

с ш.ш

. 10

мм± 2 и

одинакова во всех местах; с качеством зигзагообразной строчки

)

(да/нет)

0,5

Качество настрачивания кружева на

боковые

детали

переда (по модели; в соответствии с

контрольной линией (15± 1 мм); параллельными рядами; строчки ровные, аккуратные с

ш.ш. 1

-2

мм; без заминов и складок

)

(да/нет)

0,5

Качество обработки шва соединения вставки и боковых деталей переда (ш.ш. 10 мм± 2 и
одинакова во всех местах; с качеством зигзагообразной строчки, с правильным направлением
запаса

шва, с грамотным ВТО)

(да/нет)

0,5

Качество обработки горловины подкройной обтачкой (ширина обтачного шва

мм±1 мм и

везде одинакова; ширина обтачки по модели 30 мм±2 мм и везде одинакова; обтачной шов
выметан с кантом 1 мм и аккуратно; плечевые швы совмещены; рассечки выполнены, излишки
ткани в уголках (на осевой линии середины спинки) отсечены

грамотно (без пустот)

;

уголки

тщательно выправлены

ВТО присутствует

;

с качеством зигзагообразной строчки по отлетному

срезу обтачки

;

обработка по модели

)

(да/нет)

2,5

Качество обработки среднего

среза

спинки (ш.ш. 20

±1

мм; с правильным ВТО и качеством

зигзагообразной строчки)

(да/нет)

0,5

Отделочная строчка по срезу горловины (ровная, с ш.ш 1–2 мм, одинакова во всех местах, без
нарушения структуры складок, кружева при наличии

)

(да/нет)

0,5

Обработка застёжки (по модели

с размером 100±

мм; ш.ш. 5 мм± 1 мм,

одинакова по обеим

сторонам;

с симметричным фигурным углом; строчка непрерывная)

(да/нет)

0,5

Качество обработки боковых срезов манишки (величина подгиба 7 мм±1, с ш.ш

. 1

–2 мм,

одинакова во всех местах)

(да/нет)

0,5

Качество обработки нижних срезов манишки (величина подгиба 20 мм±2, с ш.ш 1–2 мм,
одинакова во всех местах, без нарушения структуры складок)

(да/нет)

0,5

Качество выполнения воздушной петли и крепления пуговицы

(да/нет)

Характер оформления вставки декором

и окончательная отделка

4,5

Декор в виде группы складок присутствует и выполнен по модели (на вставке; вертикально
расположенные; не менее 5 шт., с глубиной не более 8 мм

(

да/нет)

0,5

Середина декора на детали вставки соответствует середине вставки, деталь вставки
симметрична

(да/нет)

Качество выполнения группы складок (глубина

складок одинакова, с одинаковым расстоянием

между складками, строчка на складках ровная, аккуратная, везде одинаковая

;

без роспуска

складок; с грамотным технологическим выбором оформления операции; с ВТО)

(да/нет)

В декоре вставки кружево присутствует (по модели

узкое; с качественным креплением,

строчки ровные; в том числе с изнаночной стороны

;

расположение

симметричное)

(да/нет)

0,5

Разработанный

декор обладает определённой

сложностью

(с учётом сложности декорирования

кружева и

количества складок

)

(да/нет)

0,9

Композиционное решение всех разработанных декоративных элементов

уместно, согласовано с

размерами детали, с учётом

расположения конструктивных срезов (близкое расположения

линий декора уместно, обосновано, без нарушения качества внешнего вида

)

(да/нет)

0,3

Окончательная отделка выполнена (нити временного назначения удалены, наличие закрепок с
их оптимальной длиной, качество окончательной ВТО)

(

да/нет; (5

7) ±1 мм

)

0,3

Итого:

Практическая работа по технологии обработки швейных изделий. ____________

____________

класс

. «

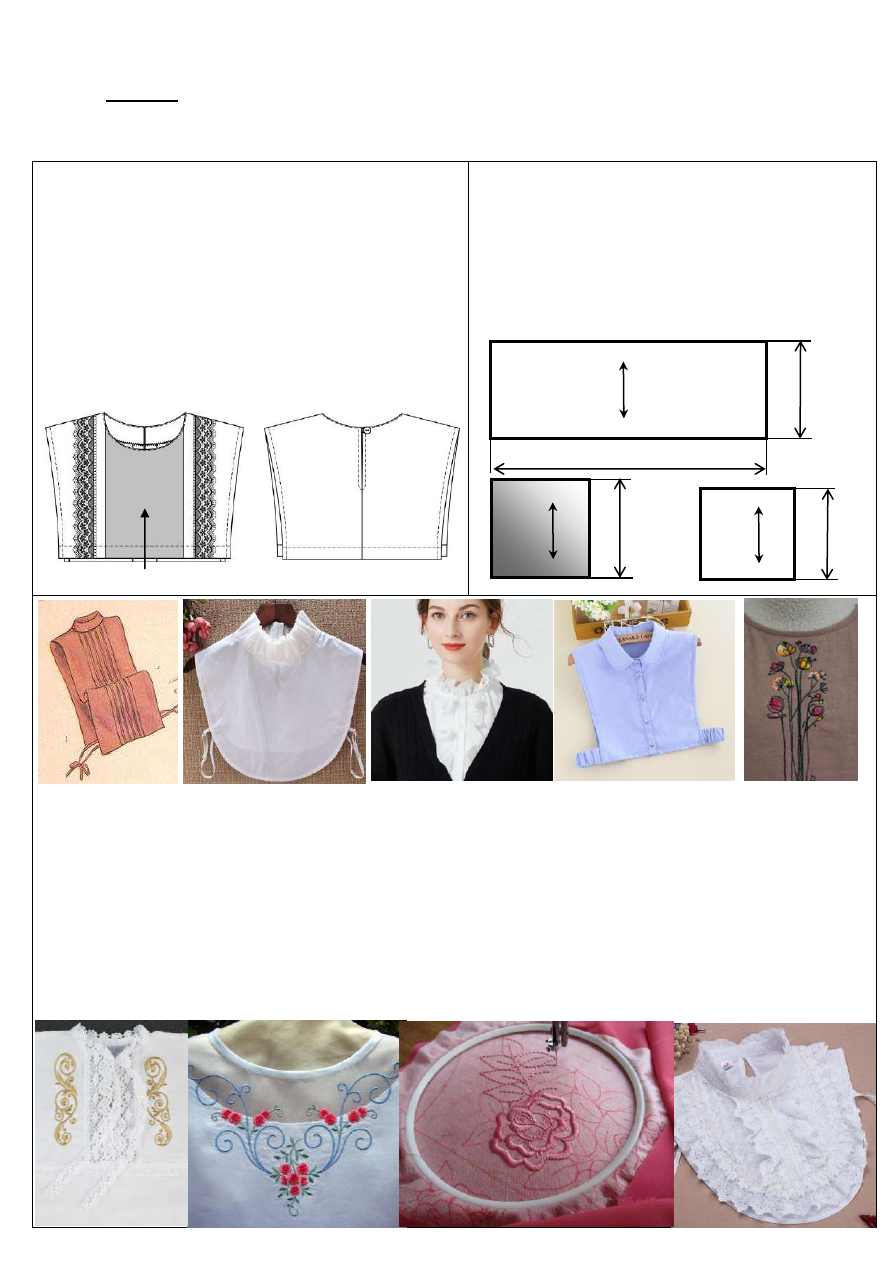

Изготовление

макета манишки с декором в виде вышивки и кружева

Перед началом работы внимательно прочитать задание, изучить объект труда, наличие материалов
и приспособлений для работы, предоставленное в аудитории оборудование.

Задание

изготовить

макет манишки с обработкой

горловины  подкройной  обтачкой  и  оформлением
боковых  деталей  переда  манишки  кружевом.
Центральную  деталь  переда  манишки  (вставку)
дополнить  расположением  вышитой  композиции
романтического стиля. Вышивку расположить по оси
симметрии переда.

Боковые срезы изделия обработать

швом вподгибку, нижние –

в виде кулиски. На спинке

изделия застёжку оформить отделочной строчкой,
воздушной петлёй и пуговицей.

Материалы и приспособления:

1.1-

ый образец ткани –

300 мм

750 мм.

2. 2-

образец ткани (для вставки) –

300 мм

300 мм.

3. 3-

й образец ткани

(

для обтачек

)

–

250 мм

250 мм.

4. Пуговица

–

1 шт.

Кружево –

60 см.

6. Клеевой флизелин (стабилизатор).
7. Нитки для вышивальной машинки 4

х цветов.

8. Маленькие ножницы с изогнутыми концами.

В наше время манишками

называют

переднюю часть сорочки с воротником

или без него. Их можно

встретить в продаже как отдельный элемент одежды. Задача манишки —

имитировать сорочку под

пиджаком или жакетом. Конечно, она не может заменить «целую» сорочку для делового костюма. Именно
поэтому основной задачей декорирования центральной детали переда

манишки

является то, чтобы в

процессе ношения декоративные элементы были максимально видны. Благодаря таким элементам как
вышивка, аппликация, складки, кружево, жабо и т.п., женские манишки выглядят очень

нарядно и

романтично.

Нежный и романтичный дизайн вышивки будет выглядеть оригинально

в том случае,

когда выбранный

мотив для вышивания вместе с кружевом составят грамотное композиционное решение декорирования.

.о.

Вид манишки спереди

Вид манишки сзади

750

.о.

Место расположения вышивки

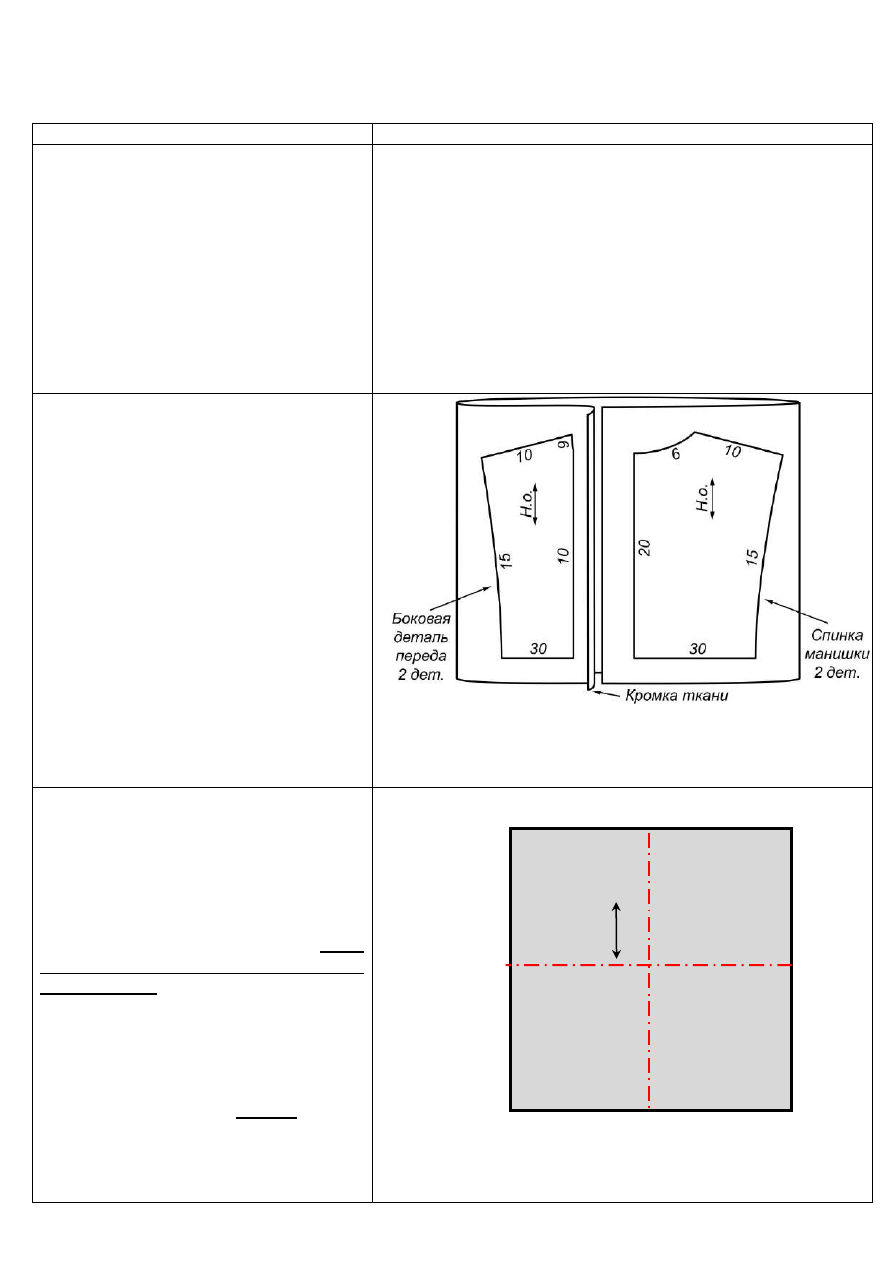

Технологическая карта изготовления макета манишки с

декором в виде вышивки и кружева

Описание операции

Графическое изображение

1.Вырезать выкройки манишки (смотри
листы

№

и 1

1).

Начинать работу с выполнения

вышивки

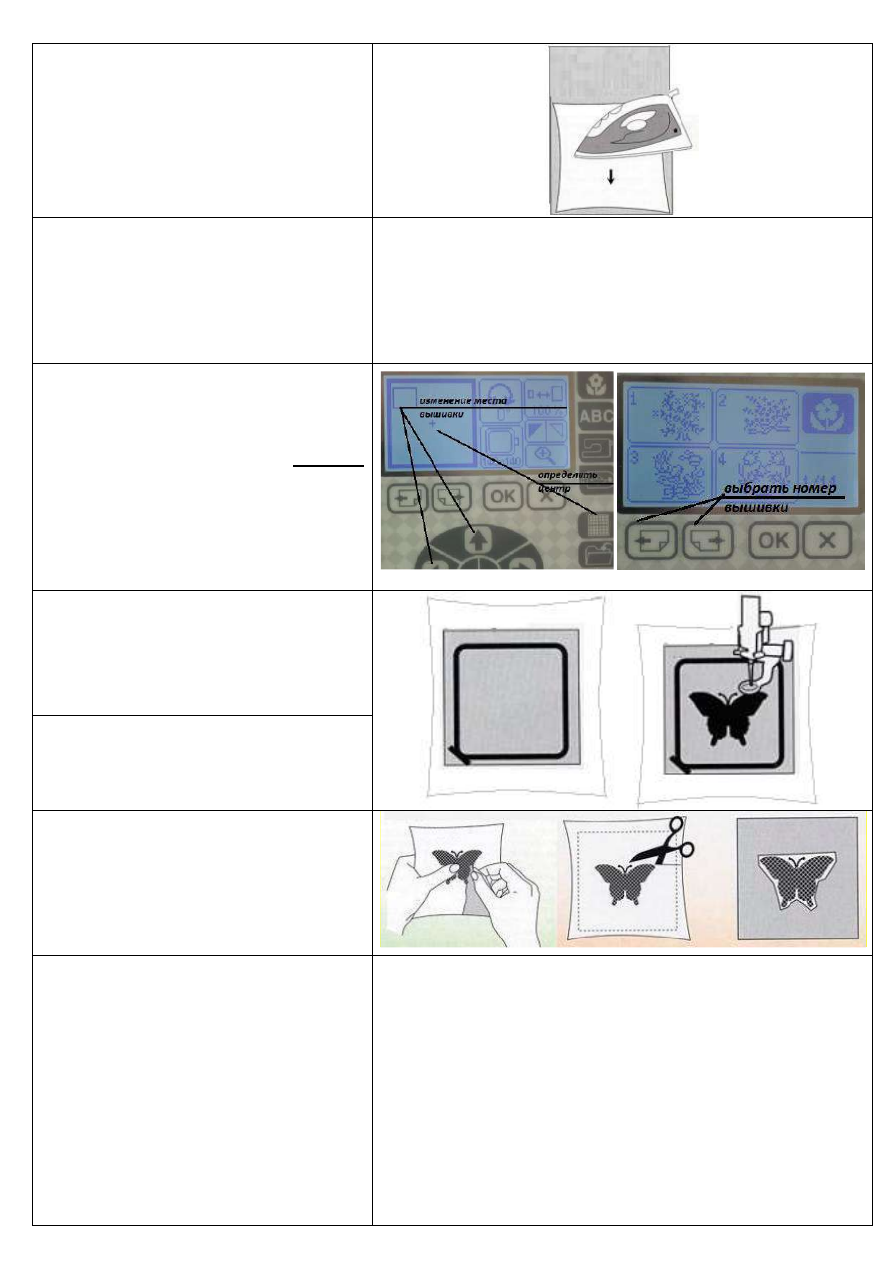

Продумать стилевое и цветовое

решение

вышиваемого

мотива.

Выполнить эскизы, если вам это
необходимо.

Внимание! При выполнении ВТО

капронового

кружева

быть

внимательным,

пользоваться

проутюжильником!

Познакомиться с особенностями

раскроя манишки и её деталями:

спинка манишки;

боковая деталь переда манишки;

вставка/центральная деталь переда

манишки (

образец ткани, на котором

будет предварительно выполнена

вышивка

В процессе работы необходимо будет

подкроить:

обтачки горловины спинки;

обтачку горловины переда

Экономную раскладку выкройки на

ткани и раскрой деталей постараться

произвести,

исключая

попадания

кромки.

.На

м образце

ткани (для

вставки

)

произвести

обмеловку детали

вставки

(

ориентировочно!)

Определить

место

расположения

вышивки, её центр/центры

Убедиться,

что ваша машинная вышивка позволит
запялить ткань в пяльцы, а центр

центры

вышитого

мотива

будет

соответствовать выбранному месту её
расположения

и в

дальнейшем вся

деталь

вставки

может быть выкроена без

проблем.

При

необходимости

обозначить

контуры

детали вставки

прямыми

смёточными стежками.

Необходимо соблюдать условия

размер вышивки

–

мм,

смена цветов: 4 цвета,

расположение и характер мотива

вышивки –

по заданию.

.о.

4.Продублировать часть детали, где будет
произведена вышивка: наложить на
изнаночную сторону детали клеевую
поверхность

прокладочной

ткани

(стабилизатор), закрепить булавками.
Приутюжить с изнаночной стороны через
проутюжильник, чтобы клеевая не
приклеилась к утюгу.

5.Подготовить вышивальную машину:
верхнюю

нить

желательно

отрегулировать  немного  слабее,  чем
нижнюю, чтобы нижней нити в процессе
вышивки  не  было  видно  на  лицевой
стороне.  Цвет  верхней  нити  зависит  от
рисунка.

6.На дисплее выбрать рисунок, если
рисунок расположен не по центру
вашего, изменить место вышивки с
помощью курсора.

Необходимо

выполнить

условия

выбранная  вышивка  или  композиция,
состоящая  из  нескольких  элементов
вышивки  должны  иметь  параметры

пункта 3

7.Запялить ткань в пяльцы, установить их
в машину, проверить информацию о
вышивке:

размер;

время выполнения;

количество цветов.

8. Нажать команду пуск и выполнить
вышивку по задуманной композиции.

9.Очистить вышитый рисунок от
производственного мусора (удалить
нитки, лишнюю клеевую и т.д.).

Проутюжить вышитый рисунок,
соблюдая технику безопасности при
работе с

утюгом и правила ВТО

вышитых изделий.

10. Согласно графическому изображению

(

смотри пункт 2

) произвести раскрой,

соблюдая направление долевой нити

заданные

параметры и подготовить к

сборке следующие детали:

спинка манишки;

боковая деталь переда манишки;

вставка/центральная деталь переда

манишки (уже с вышивкой

См. п. 11.

В процессе работы подкроить:

обтачки горловины спинки;

обтачку горловины переда.

Обтачки раскраивать лучше после

сборки деталей переда.

Экономную раскладку

выкройки на

ткани и раскрой деталей постараться
произвести, исключая попадания кромки.

.Перед раскроем

вставки

убедитесь,

что середина вышитой композиции

на

образце

ткани

после

раскроя

не

сместится. Во избежание смещения
сколоть ткань

булавками.

Произвести

раскрой

вставки,

соблюдая направление долевой нити,
заданные параметры и линию середины
выполненной вышивки

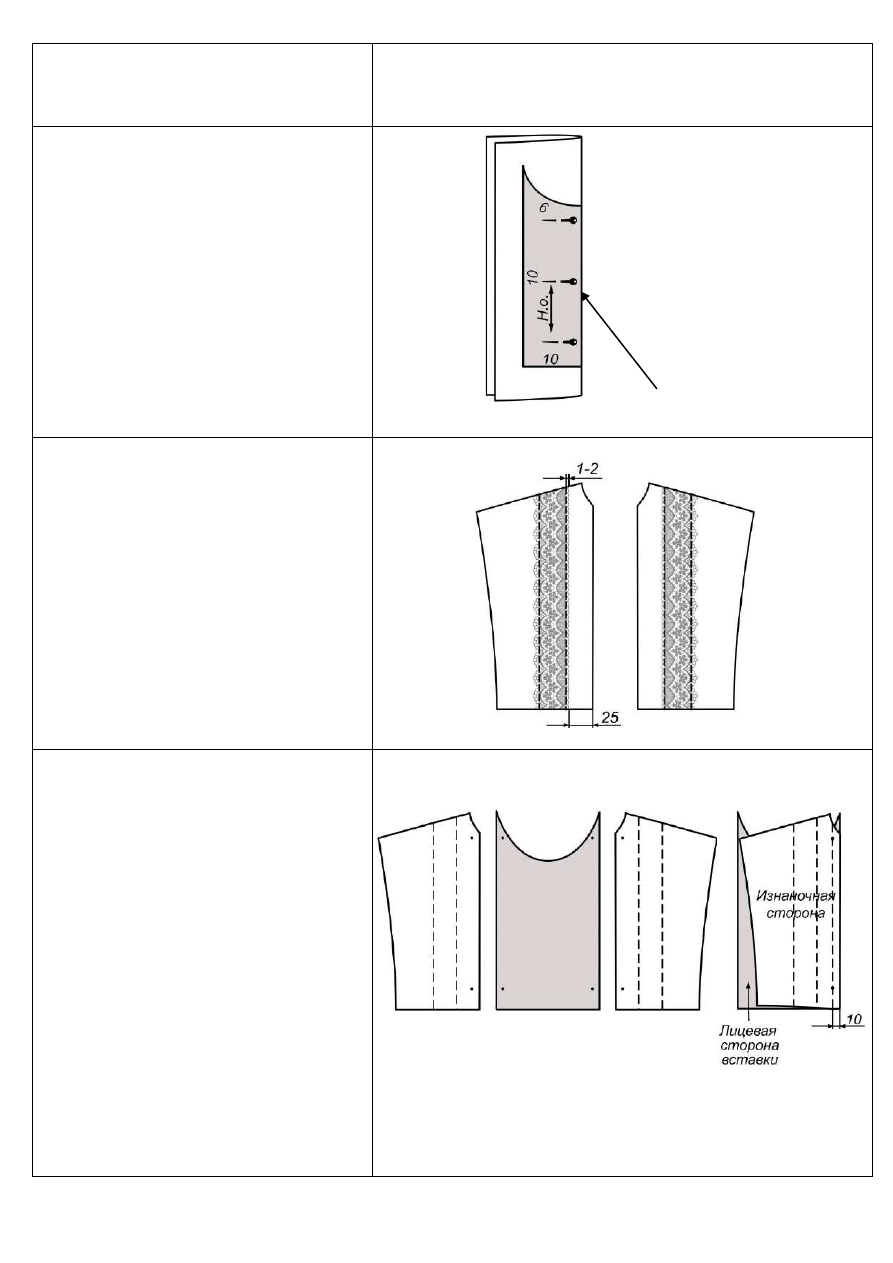

.На лицевую сторону боковых деталей

переда манишки приколоть ряд кружева в
соответствии с

контрольной линией

(см. выкройку).

При необходимости наметать.

Настрочить кружево по его краям (с

двух

сторон).

Строчку

вести

на

расстоянии

–

мм

от края кружева.

Приутюжить с изнаночной стороны.

Отрезать излишки кружева.

.Отметить контрольные точки на

пересечении линии обмеловки деталей.

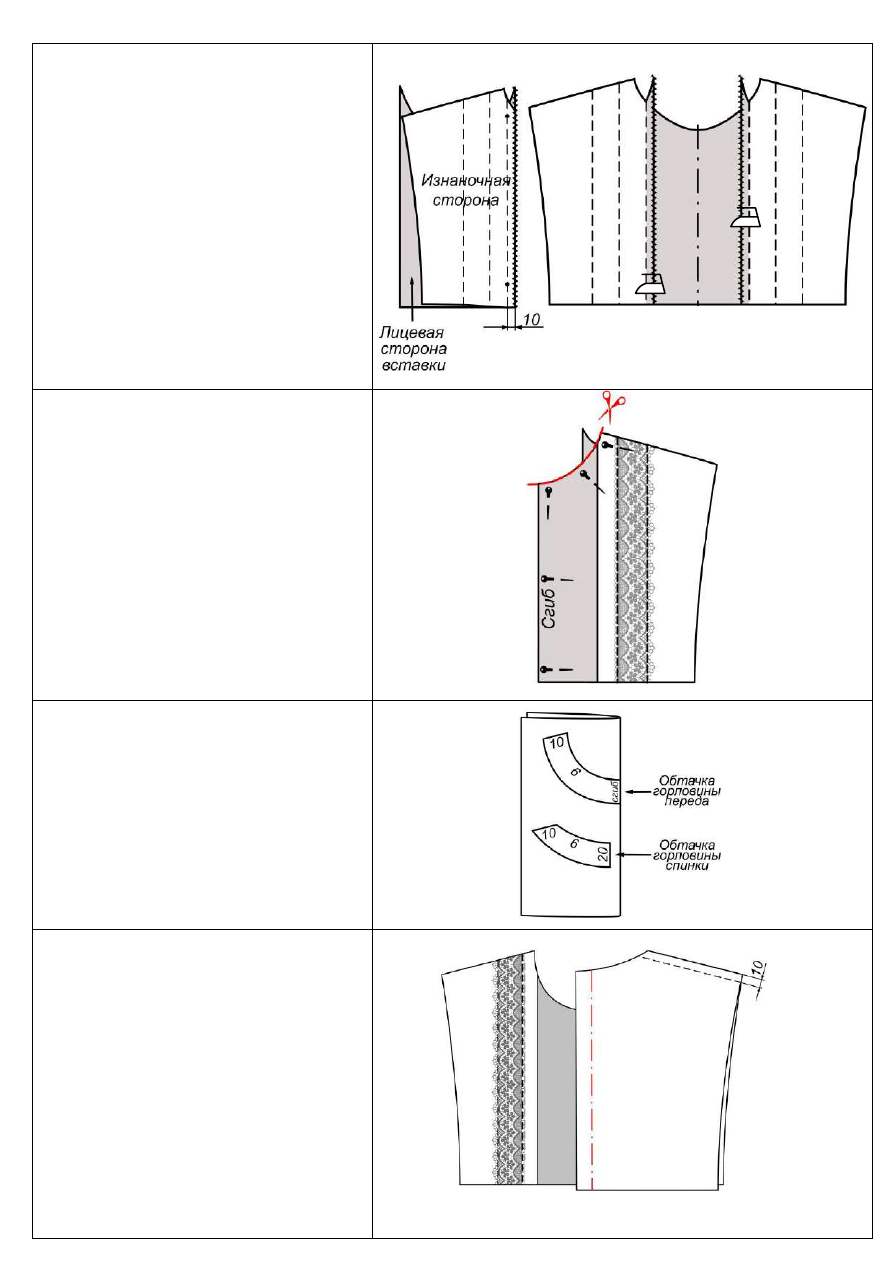

Соединить  боковые  детали  переда  со
вставкой,  ориентируясь  на  контрольные
точки, складывая детали последовательно
лицевыми  сторонами  друг  к  другу  и
уравнивая срезы по вертикальной линии.
Сколоть  булавками,  сметать,  проверить
на  корректность  линию  горловины,
прострочить шириной шва 10 мм.

Линия середины

вышитой композиции

Изнаночная

сторона

.Обработать

вертикальные

срезы

стачивания

деталей

переда

зигзагообразной строчкой. Подобрать
оптимальную

длину

ширину

зигзагообразной строчки.

Заутюжить припуски швов в сторону

середины переда.

.Сложить изделие по оси симметрии,

уровнять срезы. Сколоть по линии
середины и срезу горловины.

Осноровить деталь переда манишки по

линии

горловины,

срезав

незначительные

излишки

ткани

(желательно отсечь только выступающие
припуски

вертикальных

срезов),

руководствуясь

выкройкой

переда

манишки.

.Подкроить детали для обработки среза

горловины (см. выкройки):

обтачки горловины спинки;

обтачка горловины переда.

Воспользуйтесь для этого выкройками,

если у вас не было существенных
изменений в конфигурации
конструктивной линии горловины после
осноравливания.

Ширина обтачки в готовом виде

должна составлять 30 мм.

.Сложить детали переда и спинки

лицевыми сторонами друг к другу,

сколоть

по плечевым срезам, при

необходимости сметать.

Стачать последовательно плечевые

срезы изделия строчкой стачивания
шириной шва 10 мм.

.Обработать

плечевые

срезы

оптимальной по размеру зигзагообразной
строчкой.

Разутюжить припуски швов. Излишки

ткани срезать.

19.

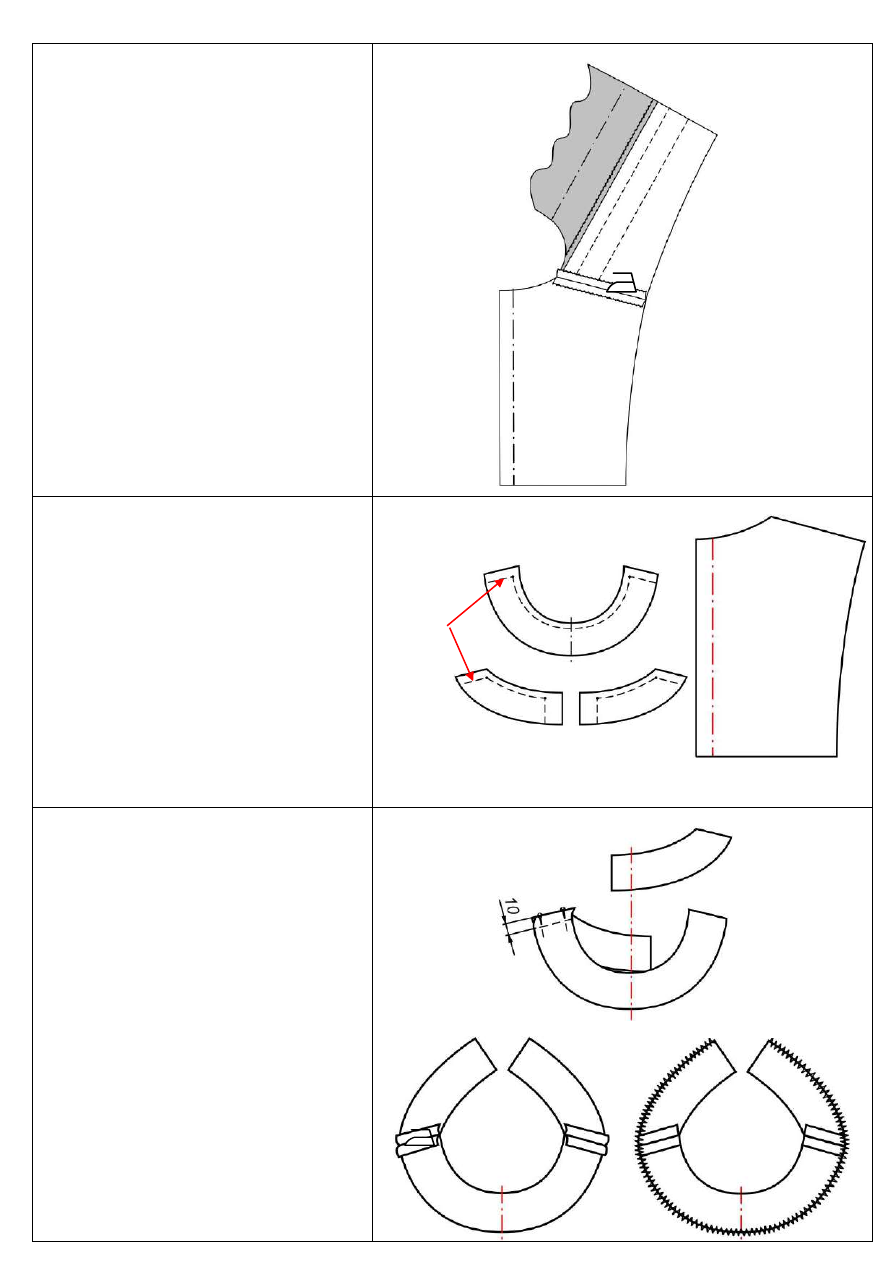

На выкроенных деталях обтачек

горловины переда и спинки отметить
линии середины деталей

сгиб

;

на

пересечении линий обмеловки

–

контрольные точки

(см. а)

На деталях спинки отметить линию

середины спинки

(см. б)

Убедиться, что обтачки выкроены по

форме и размеру

линий горловины

переда и спинки. Проверить это,
приколов обтачки к линиям середины
переда и середины спинки. Совместив
обтачки с линией плеча

на деталях

манишки, наметить линии стачивания
обтачек.

.Сложить обтачки горловины переда и

спинки лицевыми сторонами внутрь.
Уровнять плечевые срезы обтачек,
сколоть, при необходимости сметать,
стачать по намеченным линиям шириной
шва 10 мм.

Разутюжить припуски на шов. Срезать

излишки ткани по отлетному срезу.

Обработать отлетной срез обтачки

зигзагообразной строчкой.

Подобрать

оптимальную

длину

ширину

зигзагообразной строчки.

При необходимости приутюжить, не

растягивая обтачку по горловине.

Наметить

линии

стачивания

обтачек

а)

б)

.Заготовленную обтачку расположить

на срезе горловины манишки,

сложив

детали лицевыми сторонами друг к
другу

Приколоть, совместив

линии середины

деталей

плечевые

швы

(по

возможности)

приметать обтачку к

горловине

Обтачать срез горловины шириной

шва 6 мм. Строчку вести по обтачке.

Начинать/заканчивать

строчку

необходимо в контрольных точках

(

проложить по линии середины спинки,

далее по прямому углу по линии
горловины).

.Надсечь срезы деталей в местах

скруглений,

не

доходя

до

шва

обтачивания 2–3 мм.

Отсечь излишки ткани в углах, не

доходя до шва 1–2 мм. Во избежание

пустого угла линию отсечения выполнить
под острым углом таким образом, чтобы
срезанная

величина

по

припуску

середины спинки от среза горловины и
ниже составляла около 12 мм.

Подрезать обтачку так, чтобы её

короткий срез заходил на припуск шва
середины спинки на 5–7 мм.

При

этом сам припуск величиной 20 мм не
подрезать.

.Стачать средний срез спинки.

Части спинки манишки сложить
лицевыми сторонами. Сколоть

стачать

средние срезы от

метки разреза

под

застёжку (см. выкройку) до

нижнего

среза манишки шириной шва 20 мм.

Метка

разреза под

застёжку

Контрольная

точка

Изнаночная

сторона

.Разутюжить припуски по спинке.

Припуски по

краям разреза спинки

заутюжить на

изнаночную сторону.

.Обтачку горловины отвернуть

на

изнаночную сторону. Тщательно

выправить.

Горловину выметать косыми стежками

с образованием канта со стороны обтачки
величиной 1 мм.

Слегка приутюжить горловину

(размещая изделие на краю гладильной
доски).

Удалить нити временного назначения.

Проутюжить.

.Отстрочить по краю горловины

шириной  шва  1–2  мм  и  далее  по
сторонам  застёжки  на  ширину  шва  5  мм
от  сгиба  одной  непрерывной  строчкой.
Ниже

метки

застёжки

выполнить

симметричный фигурный угол.

Работу выполнять будет удобнее без

отсека швейной машины для хранения
аксессуаров

(приставного столика)

Проутюжить

–

Непрерывная

строчка

.Боковые срезы манишки обработать

швом вподгибку

с закрытым срезом. При

необходимости предварительно заметать.
Величина подгиба 7 мм. Машинную
строчку выполнить на расстоянии 1–

мм от подогнутого края.

Приутюжить.

28.

Нижний срез манишки отогнуть на

изнаночную  сторону  для  образования
кулиски  и  обработать  швом  вподгибку  с
закрытым  срезом.  Величина  подгиба  20
мм.

Строчку проложить на расстоянии 1–

мм от подогнутого края

При необходимости увеличить

длину

стежка

или уменьшить утюгом толщину

ткани

Приутюжить

29.

верхнего конца левого края разреза

застёжки выполнить нитяную воздушную
петлю

(любым способом).

Размер петельки должен соответствовать
размеру пуговицы

Пришить пуговицу.

. Для объективного оценивания работы

обтачки к плечевым швам не
прикреплять

31.

Провести

окончательную влажно

тепловую обработку изделия.

Особые замечания: ______________________________________

_________________________

Отметка о несоблюдении безопасных приемов труда: ____________________________

______

Отметка об отсутствии правильной организация рабочего места и формы: _______________

Выкройка переда манишки

Выкройка спинки манишки

Карта пооперационного контроля

«Изготовление макета манишки с декором в виде вышивки и

кружева»

Критерии оценки

Баллы

Факт

Технические условия на изготовление макета манишки

10,5

Детали манишки выкроены с учетом направления Н. О., без попадания кромки

;

в соответствии с

предложенными

шаблонами

(без искажения формы); с заданными припусками; с правильным

определением лицевых сторон

(да/нет)

0,5

Симметричность изделия по всем контурам (уголки переда и спинки, по линии горловины

переда и спинки, по боковым линиям, по линиям низа

по

плечевым точкам –

совпали

)

(да/нет)

0,5

Высота изделия по оси симметрии середины переда манишки от горловины

до

линии низа

185

мм±5мм

(да/нет)

0,5

Габаритные размеры по ширине нижнего среза переда манишки

145± 6 мм

(да/нет)

0,5

Высота изделия по линии середины спинки манишки от горловины до линии низа 2

мм±5мм

(да/нет)

0,5

(да/нет)

0,5

Качество

обработки

плечевого среза

(

длина –

100± 2

мм и плечевые швы совпадают;

с ш.ш

. 10

мм± 2 и

одинакова во всех местах; с качеством зигзагообразной строчки

)

(да/нет)

0,5

Качество настрачивания кружева на

боковые

детали

переда (по модели; в соответствии с

контрольной линией (15± 1 мм); параллельными рядами; строчки ровные, аккуратные с ш.ш. 1

-2

мм; без заминов и складок

)

(да/нет)

0,5

шва, с грамотным ВТО)

(да/нет)

0,5

Качество обработки горловины подкройной обтачкой (ширина обтачного шва

мм±1 мм и

грамотно (без пустот)

;

уголки

тщательно выправлены,

ВТО

присутствует

;

с качеством зигзагообразной строчки по отлетному

срезу обтачки; обработка по модели

)

(да/нет)

2,5

Качество обработки среднего

среза

спинки (ш.ш. 20

±1

мм; с правильным ВТО и качеством

зигзагообразной строчки)

(да/нет)

0,5

Отделочная строчка по срезу горловины

(ровная, с ш.ш 1–2 мм, одинакова во всех местах)

(да/нет)

0,5

Обработка застёжки (по модели

с размером 100±

мм; ш.ш. 5 мм± 1 мм,

одинакова по обеим

сторонам;

с симметричным фигурным углом; строчка непрерывная)

(да/нет)

0,5

Качество обработки боковых срезов манишки (величина подгиба 7 мм±1, с ш.ш

. 1

–2 мм,

одинакова во всех местах)

(да/нет)

0,5

Качество обработки нижних срезов манишки (величина подгиба 20 мм±2, с ш.ш 1–2 мм,
одинакова во всех местах)

(да/нет)

0,5

Качество выполнения воздушной петли и крепления пуговицы

(да/нет)

Характер оформления вставки вышивкой и окончательная отделка

4,5

17*

Грамотная работа с программой

машины (выбор рисунка и задание правильных размеров,

размещение по центру композиции, заправка машины), уверенное устранение проблем,
недочётов

(да/нет)

0, 5

Правильное совмещение осевых линий детали изделия и центра намеченной вышивки в готовой
работе

(да/нет)

0,5

Грамотное и уместное композиционное решение вышитого дизайна

(

с учётом

расположения

вышивки относительно верхнего и нижнего срезов

детали

и вертикальных швов

;

размер вышивки согласован с размером детали

изделия и (не больше 60

-65

мм ± 5 мм); по

условию задания

соответствует заявленному в задании направлению (вышит дизайн

романтического стиля; 4 цвета ниток)

(да/нет)

1,5

Выполненный дизайн вышивки оригинален, обладает определённой сложностью (например,
состоит из нескольких дизайнов, добавлены элементы...) (да/нет)

Качество вышивки (строчка не стянута, нет перекрывания вышитых мотивов) (да/нет)

0,5

Внешний вид (цветосочетания ниток и ткани; аккуратность вышивки и качество выполненной
работы, в том числе с изнаночной стороны)

(да/нет)

0,2

Окончательная отделка выполнена (нити врем

назначения удалены, наличие закрепок с их

оптимальной длиной, с качественной окончат.

ВТО готовых изделий)

(да/нет; (5

7) ±1 мм)

0,3

Итого:

Выставляется во время выполнения практической работы

ВСЕРОССИЙСКАЯ ОЛИМПИАДА ШКОЛЬНИКОВ ПО ТЕХНОЛОГИИ

ЗАКЛЮЧИТЕЛЬНЫЙ ЭТАП

ТЕОРЕТИЧЕСКИЙ ТУР

9 класс

Профиль

«Робототехника»

Уважаемый участник олимпиады!

Вам предстоит выполнить теоретические и тестовые задания.

Время выполнения заданий теоретического тура

150 минут

Выполнение тестовых заданий целесообразно организовать следующим образом:



не спеша, внимательно прочитайте тестовое задание;



определите, какой из предложенных вариантов ответа наиболее верный и полный;



напишите букву, соответствующую выбранному Вами ответу;



продолжайте, таким образом, работу до завершения выполнения тестовых заданий;



после выполнения всех предложенных заданий еще раз удостоверьтесь в правильности

ваших ответов;



если потребуется корректировка выбранного Вами варианта ответа, то неправильный

вариант ответа зачеркните крестиком, и рядом напишите новый.

Выполнение теоретических (письменных, творческих) заданий целесообразно

организовать следующим образом:



не спеша, внимательно прочитайте задание и определите, наиболее верный и полный

ответ;



отвечая на теоретический вопрос, обдумайте и сформулируйте конкретный ответ

только на поставленный вопрос;



если Вы выполняете задание, связанное с заполнением таблицы или схемы, не

старайтесь детализировать информацию, вписывайте только те сведения или данные, которые
указаны в вопросе;



особое внимание обратите на задания, в выполнении которых требуется выразить Ваше

мнение с учетом анализа ситуации или поставленной проблемы. Внимательно и вдумчиво
определите смысл вопроса и логику ответа (последовательность и точность изложения).
Отвечая на вопрос, предлагайте свой вариант решения проблемы, при этом ответ должен быть
кратким, но содержать необходимую информацию;



после выполнения всех предложенных заданий еще раз удостоверьтесь в правильности

выбранных Вами ответов и решений.

Предупреждаем Вас, что:



при оценке тестовых заданий, где необходимо определить один правильный ответ

, 0

баллов выставляется за неверный ответ и в случае, если участником отмечены несколько
ответов (в том числе правильный), или все ответы;



при оценке тестовых заданий, где необходимо определить все правильные ответы

, 0

баллов выставляется, если участником отмечены неверные ответы, большее количество
ответов, чем предусмотрено в задании (в том числе правильные ответы) или все ответы.

Задание теоретического тура считается выполненным, если Вы вовремя сдаете его

членам жюри.

Максимальная оценка –

25 баллов.

Общая часть

Входят ли в категорию наноматериалов объекты с размерами, минимальное
значение которых не меньше 0,5 мкм? Напишите «ДА» или «НЕТ», поясните
свой ответ.

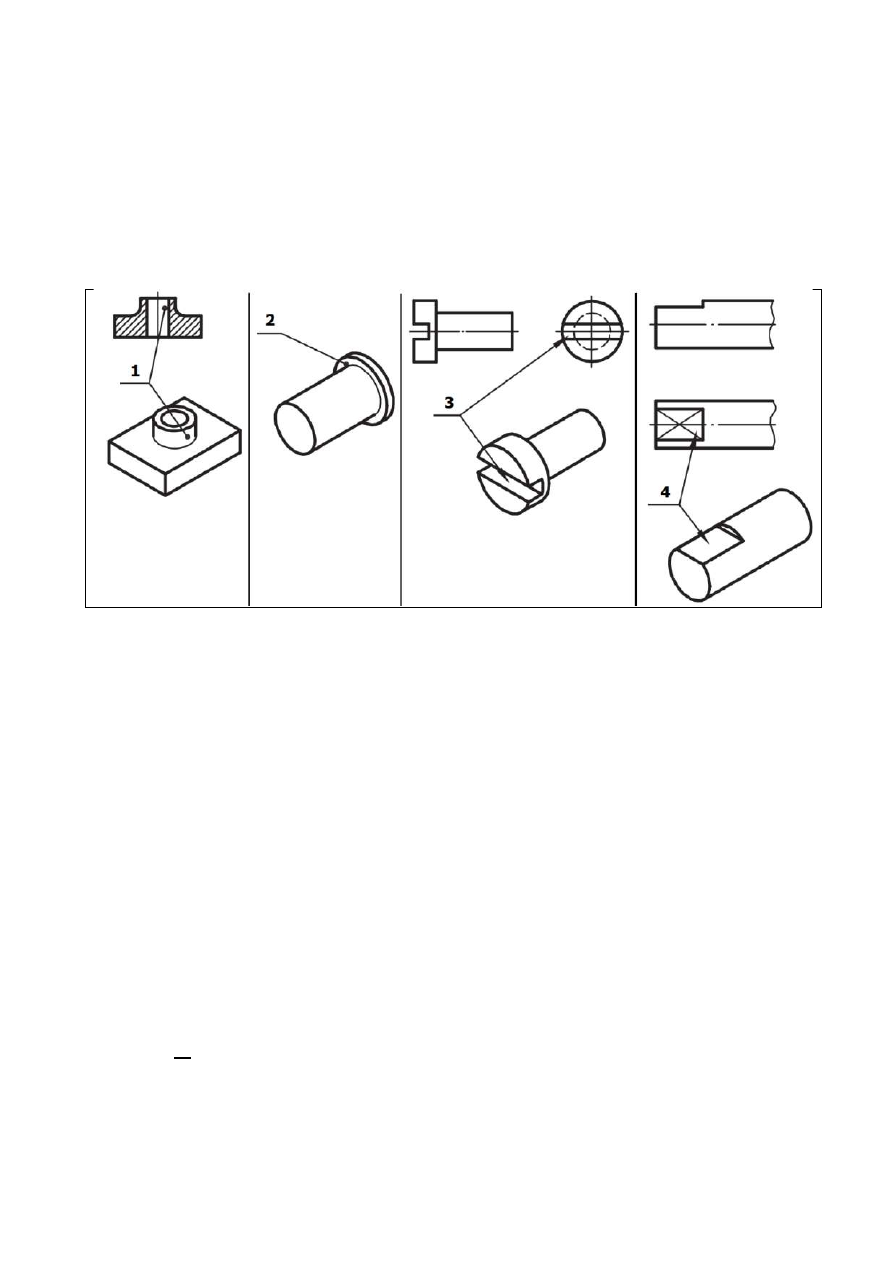

Используя изображения, установите соответствие между номерами и их
названиями.

а. –

лыска

б. –

буртик

в. –

шлиц

г. –

бобышка

Сведения о типе электроизмерительного механизма прибора, о возможности
его работы в цепях постоянного или переменного тока и некоторые другие
можно узнать по условным знакам, нанесённым на шкале прибора. Какой(ие)
условный(е) знак(и), нанесённый(е) на шкале прибора указывае(ю)т на то, что
прибор предназначен для работы в электрических цепях только переменного
тока?

а.

б.



в.



Определите направление деятельности человека по следующим терминам:
бочка, колпак, шатёр, полица, повал. Выберите один вариант из
предложенных.

а. –

деревянное зодчество

б. –

каменное зодчество

в. –

гончарное искусство

г. –

кузнечное дело

Установите соответствие между свойствами товаров и их характеристиками.

Качество

Надежность в использовании, полезность,
соответствие назначению

Оригинальность

Соответствие моде, современность

Удобство

Совокупность технико

экономических и

эстетических свойств, обусловливающих
способность удовлетворять определенные
потребности в соответствии с назначением

Практичность

Способность создавать чувство комфорта в
доме или в индивидуальных ощущениях

Новизна

Нестандартность,

своеобразие,

соответствие индивидуальным вкусам
потребителя

Специальная часть

Трехстепенной манипулятор с рабочим органом захватом выполняет
перемещения в вертикальной плоскости

Захват расположен строго

вертикально. Серводвигатели, расположенные в узлах манипулятора,
пронумерованы от 0 до 3 –

от основания к захвату (

S0, S1, S2, S

3). Поворот

серводвигателей осуществляется в диапазоне от 0 до 180 градусов. В
стартовом положении (см. рисунок) на двигателях выставлены следующие
значения:

–

60, S1

–

120, S2

–

90, S3

–

30. Поворот плеча манипулятора в

положительную сторону осуществляется по часовой стрелке. Серводвигатель

3 удерживает объект в положении 90

выполняя захват

в положительном

направлении. В стартовом положении плечи манипулятора расположены
следующим образом:

–

под 30⁰

к вертикали,

–

под 60⁰

I, III

–

под 90⁰ к

(см. рисунок).

Длины I и II плеча –

50 см, масса каждого плеча с учетом

серводвигателей –

400 г, длина III плеча вместе с захватом –

10 см, масса –

200 г. Считаем, что масса каждого плеча распределена равномерно по длине.

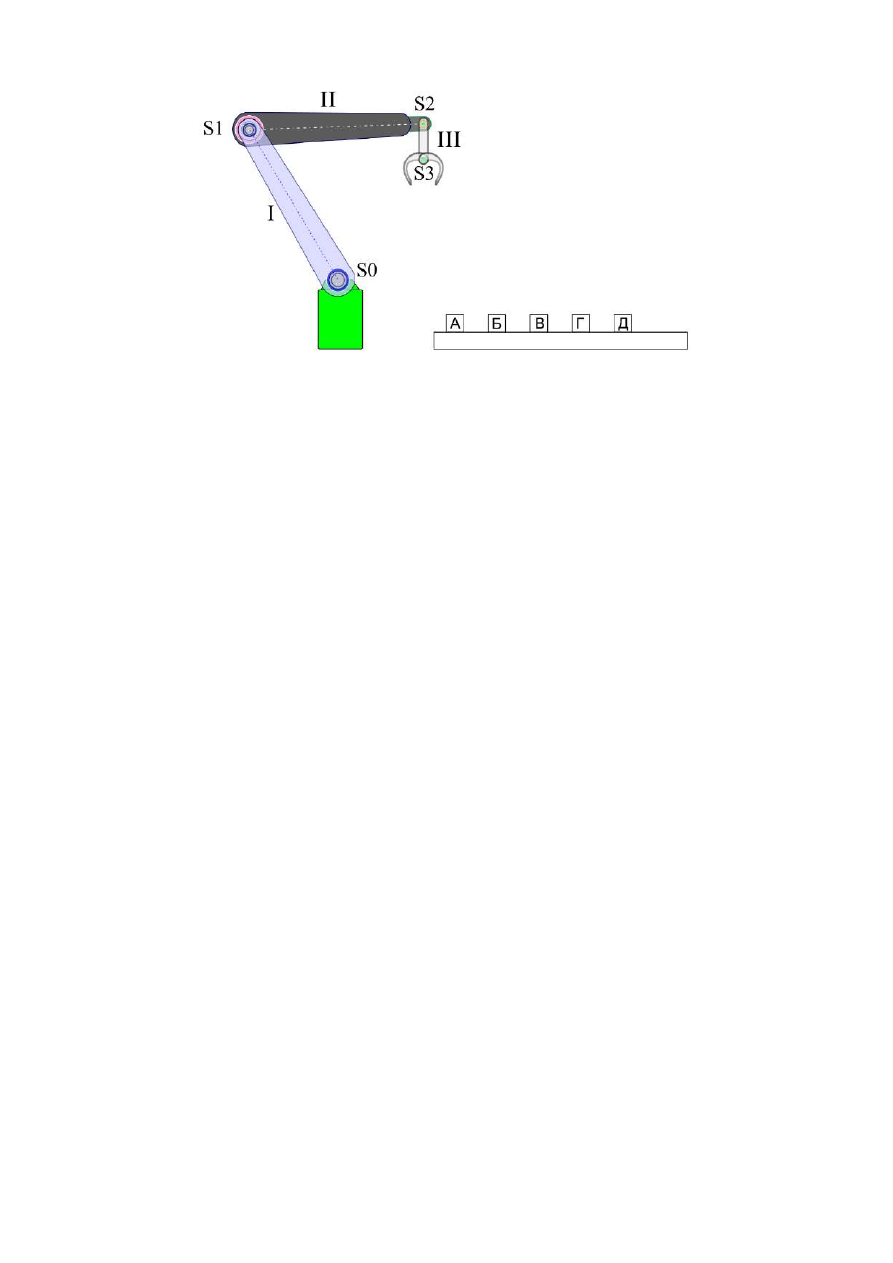

Рисунок 1. Стартовое положение манипулятора.

Перед манипулятором на подиуме высотой 5 см установлено 5 объектов: А, Б,
В, Г, Д. Расстояние до центра первого объекта –

30 см от вертикальной оси,

проходящей через ось серводвигателя

0, расстояние между центрами объектов

–

10 см. Масса объекта –

50 г, также распределена равномерно.

Ось вращения

серводвигателя

0 находится на высоте 15 см.

6.1.

Для захвата объекта А серводвигатель

0 должен повернуться на 107

градусов. Определите, на какой угол должны повернуться серводвигатели

1 и

2. Результат округлите до

ближайшего целого. В ответе дайте два

числа через запятую без пробелов, например: 90,45

6.2.

До и после каждого захвата и выгрузки объекта манипулятор перемещает

захват в точку в 15 см над позицией объекта, сохраняя вертикальное
положение третьего плеча. Какое минимальное количество операций
поворота

отдельных

серводвигателей

потребуется

совершить

манипулятору, чтобы переставить объекты в обратном порядке в
исходные позиции (ДГВБА) и вернуться в стартовое положение?

6.3.

Определите, какой минимальный крутящий момент требуется для
серводвигателя

1 для подъема объекта до горизонтального положения

плеча

при вертикальном плече

III

. Ответ дайте в кг*см. Округлите до

десятых долей.

Робот оснащён двумя отдельно управляемыми колёсами, радиус каждого из
колёс робота равен 5 см. Левым колесом управляет мотор А, правым колесом
управляет мотор В. Колёса напрямую подсоединены к моторам. Маркер

закреплён посередине между колёс. Ширина колеи робота

равна 30 см.

Моторы на роботе установлены так, что если оба вала повернутся на 10°, то
робот проедет прямо вперёд. При расчётах примите π≈3,14.

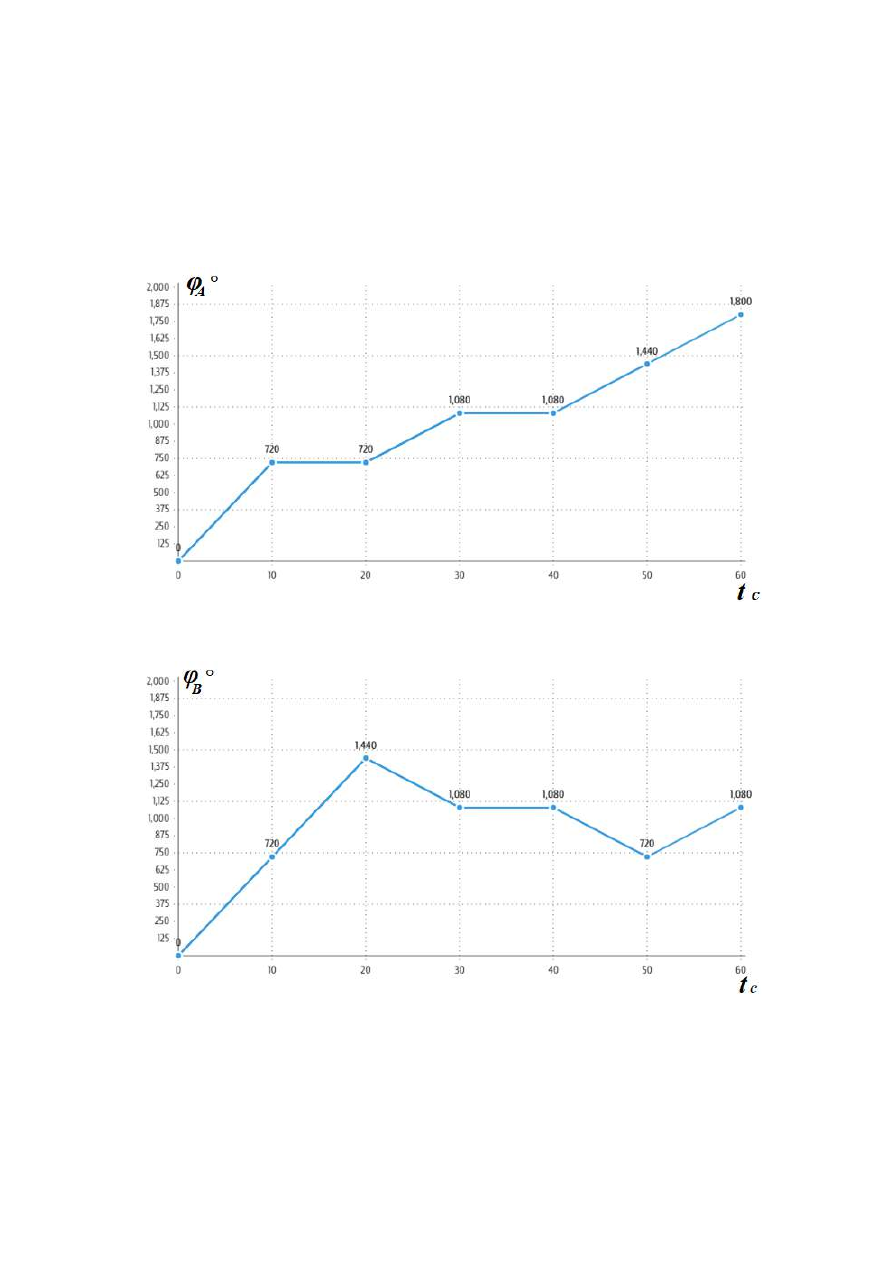

В начале работы программы энкодеры моторов были обнулены. Дальнейшее
изменение показаний энкодеров показано на графиках:

Рисунок 2. График показаний энкодера левого мотора

Рисунок 3. График показаний энкодера

правого

мотора

7.1.

Определите отрезок времени, когда робот совершал разворот вокруг
колеса. Ответ дайте в формате «А,В» без кавычек, пробелов и других

разделителей, где А –

время начала, а В

время конца, например, с 1 по 2

секунду можно записать так: 1,2

7.2.

Определите градусную меру угла поворота робота вокруг колеса. Ответ
дайте в градусах, округлите результат до ближайшего целого.

7.3.

Определите отрезок времени, когда робот стоял. Ответ дайте в формате
«А,В» без кавычек без кавычек, пробелов и других разделителей, где А –

время начала, а В

время конца, например, с 1 по 2 секунду можно

записать так: 1,2

7.4.

Отрезок времени, когда робот совершал второй разворот на месте? Ответ
дайте в формате «А,В» через запятую без кавычек, пробелов и других
разделителей, где А –

время начала, а В

время конца, например, с 1 по 2

секунду можно записать так: 1,2

7.5.

Определите градусную меру угла, на который повернулся робот при
втором развороте на месте. Ответ дайте в градусах, приведя

результат с

точностью до целых.

7.6.

Определите длину линии, которую начертил робот с помощью маркера.
Маркер закреплён посередине между колёс. Ответ дайте в сантиметрах,
округлите результат до ближайшего целого.

Манипулятор робота может совершать поступательные движения звеньев в
двух взаимно перпендикулярных направлениях. Манипулятор обладает
одной вращательной степенью свободы, вращаясь вокруг одной из осей.

При движении манипулятора в плоскости XOZ координата положения
захвата манипулятора вдоль оси ОХ может меняться от 200 до 800,
координата положения захвата манипулятора вдоль оси О

может меняться

от 50 до 500. Масштаб для всех осей одинаковый: 1 единица вдоль оси равна
3 мм. Манипулятор может поворачиваться

на угол от 0° до 120° вокруг оси

OX.

8.1.

Определите площадь рабочей зоны манипулятора в плоскости XOZ, ответ
выразите в квадратных дециметрах, округлив результат до ближайшего
целого.

8.2.

Определите объем рабочей зоны манипулятора, ответ выразите в
кубических метрах, округлив результат до десятых. При расчёте примите
π≈3,14.

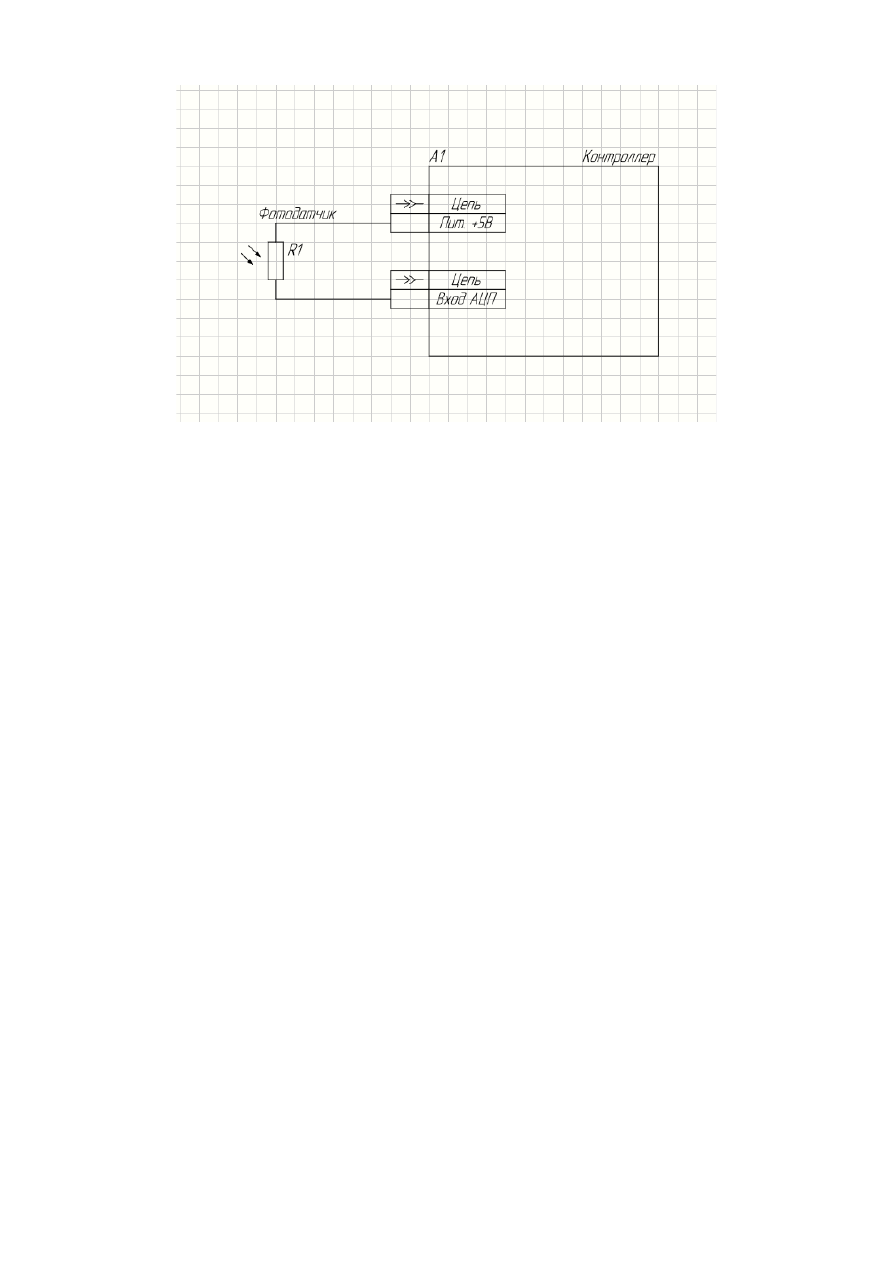

К цифровому входу контроллера подключен фотодатчик согласно схемы

на

рисунке.

Рисунок 4. Схема подключения

фотодатчика.

В неподключенном к контроллеру состоянии белый цвет обеспечивает на
выходе фотодатчика полное напряжение питания датчика –

5 В. Если

подключить датчик к контроллеру, напряжение на данном пине составит 4В.

9.1.

Какое внутреннее сопротивление имеет фотодатчик?

9.2.

Какое числовое значение будет возвращать аналоговый порт, если на
контроллере установлен 12 битный АЦП

9.3.

Какое напряжение будет на порту контроллера, если фотодатчик на
черном цвете и известно, что сопротивление фоторезистора на черном
увеличивается в 5 раз? В ответе запишите число –

напряжение в вольтах.

Округлите до десятых.

10.

Робот перемещается на 4 омни

колесах под управлением функции,

turn_motors(int A, int B, int C, int D)

которая включает моторы со

скоростью

диапазоне от

100 до 100.

Валы моторов размещены горизонтально под углом

0⁰ друг к другу. При положительной скорости моторы вращаются по часовой

стрелке (если смотреть на мотор со стороны колеса). Робот стартует в центре
координат в точке (0,0). Колеса располагаются на координатных осях в
следующих точках соответственно именам моторов:

A(0,10), B(10,0), C(0,-

10), D(-

10,0). Единичный отрезок соответствует 1 см.

Диаметр колеса равен

мм, скорость мотора

120

об/мин?. При расчетах пренебречь разгоном и

торможением, считать скорость робота постоянной в процессе выполнения
каждой отдельной команды. Считать π≈3,14.

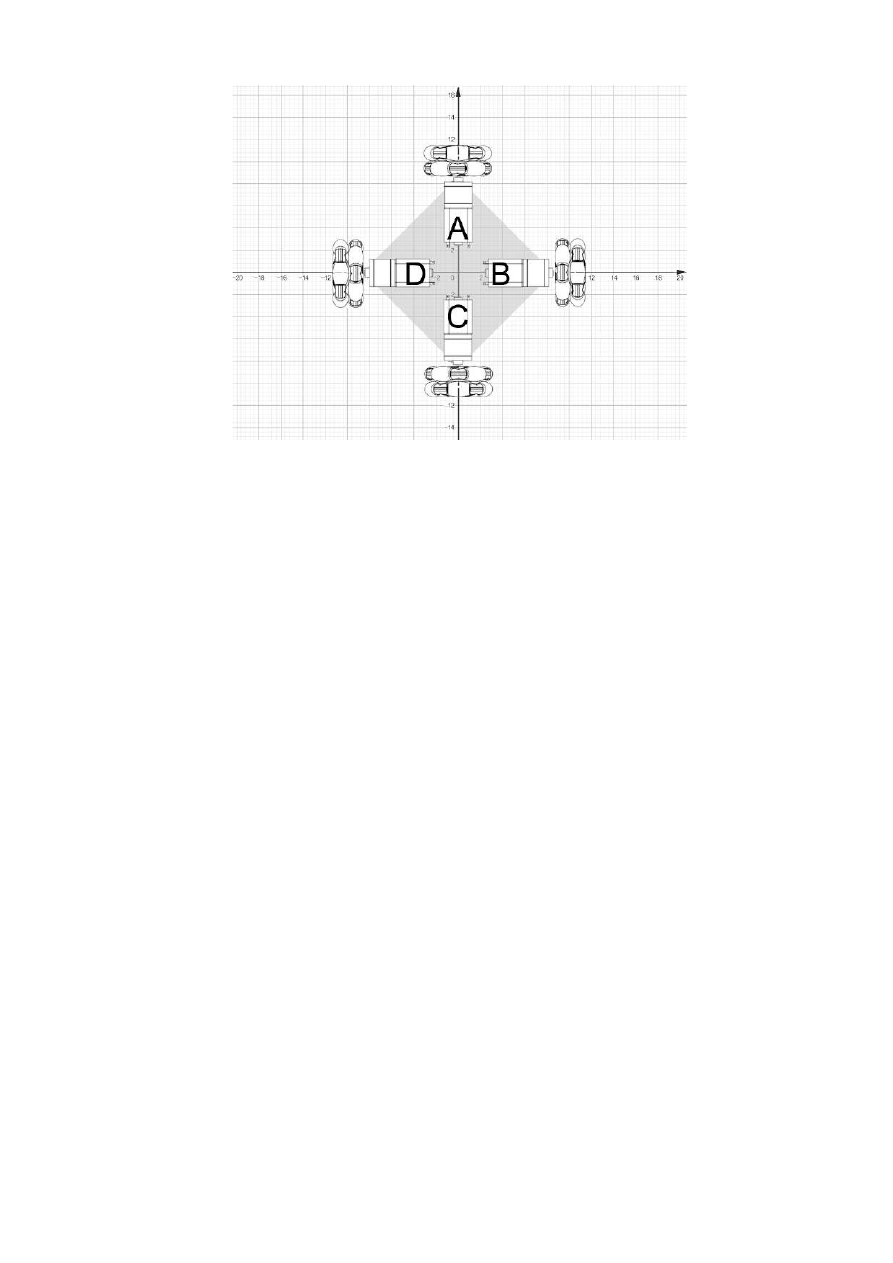

Рисунок

. Стартовое расположение робота на омни

колесах

10.1.

Какова линейная скорость робота при

включении двух

противоположных

моторов

одинаковыми

по

модулю

противоположными по знаку максимальными значениями скоростей?
Например,

turn_motors(100, 0, -100, 0);

Ответ дайте с точностью до одного знака после запятой

см/с

10.2.

Используя результат предыдущего задания, определите координаты

центра робота после выполнения следующей последовательности команд.
Робот

стартует

из

положения, показанного

на

рис

. 1.

Ответ приведите в

виде двух чисел через точку с запятой без пробелов, округлив до десятых,
например:

17,7;-21,5

turn_motors(100, 0, -100, 0);
delay(500);
turn_motors(0, 100, 0, -100);
delay(1500);
turn_motors(-100, 0, 100, 0);
delay(1000);
turn_motors(0, -100, 0, 100);
delay(500);

10.3.

Рассчитайте угловую скорость поворота корпуса

робота на месте при

максимальной скорости всех моторов и вращении в одном направлении.
Ответ дайте в градусах в секунду, округлите до ближайшего целого

10.4.

Используя

результаты

предыдущих

заданий,

определите

координаты робота после выполнения следующей последовательности

команд. Робот

стартует

из

положения, показанного

на

рис

. 1.

Ответ

приведите в виде двух чисел через точку с запятой без пробелов, округлив
до десятых, например:

17,7;-21,5

turn_motors(100, 100, 100, 100);
delay(500);
turn_motors(0, 100, 0, -100);
delay(1000);
turn_motors(100, 0, -100, 0);
delay(1000);
turn_motors(-100, -100, -100, -100);
delay(1000);
turn_motors(100, 0, -100, 0);
delay(1000);
turn_motors(0, 100, 0, -100);
delay(1000);

РТ 9___________________

Бланк ответа

Используйте для записи только отведённое для каждого

вопроса

место.

Не пишите на бланке

свое имя, фамилию или другие сведения, которые

могут указывать на авторство работы.

Никаких пометок в бланке ответов

быть не должно!

Общая часть

Вопрос 1

–

1 балл.

ОТВЕТ:____________________________

_______________________________

Вопрос 2

–

1,5

балла

Внесите в таблицу соответствующие буквы.

Вопрос 3

–

балл

ОТВЕТ:____________________________

_______________________________

Вопрос 4

–

0,5

балла.

ОТВЕТ: __________________________________________________________

Вопрос 5

–

балл

Внесите в таблицу соответствующие буквы.

РТ 9___________________

Специальная часть

Вопрос

6.1

–

балл

Решение:

ОТВЕТ: _________________________________

_________________________

Вопрос

6.2

–

балл.

Решение:

ОТВЕТ: __________________________________________________________

Вопрос

6.3

–

1 балл.

Решение:

ОТВЕТ: __________________________________________________________

РТ 9___________________

Вопрос

7.1

–

1 балл.

Решение:

ОТВЕТ: __________________________________________________________

Вопрос

7.2

–

1 балл.

Решение:

ОТВЕТ: __________________________________________________________

Вопрос

7.3

–

1 балл.

Решение:

ОТВЕТ: __________________________________________________________

РТ 9___________________

Вопрос

7.4

–

1 балл.

Решение:

ОТВЕТ: __________________________________________________________

Вопрос

7.5

–

1 балл.

Решение:

ОТВЕТ: __________________________________________________________

Вопрос

7.6

–

1 балл.

Решение:

ОТВЕТ: __________________________________________________________

РТ 9___________________

Вопрос

8.1

–

1 балл.

Решение:

ОТВЕТ: ___________________________________________

_______________

Вопрос

8.2

–

1 балл.

Решение:

ОТВЕТ: __________________________________________________________

Вопрос

9.1

–

1 балл.

Решение:

ОТВЕТ: __________________________________________________________

содержание .. 39 40 41 42 ..
