МИКРОСХЕМА ИНТЕГРАЛЬНАЯ К1921ВК01Т. Руководство пользователя (от 10.09.2019) - часть 24





369

Окончание таблицы А.13.3

Поле

Биты

Описание

SYNCO_SEL

7-6

Выбор источника выходного синхросигнала
00

Пропуск сигнала синхронизации с входа на выход

01

Передача события CTR = PRD в качестве выходного
сигнала синхронизации

10, 11  Запрет выходного сигнала синхронизации

SYNCI_EN

5

Бит разрешения синхронизации
0

Запрещено

1

Разрешено

TSCTRSTOP

4

Бит управления работой таймера
0

Остановлен

1

Запущен

REARM

3

Запись единицы запускает следующую последовательность
действий: сброс управляющего контроллера, разрешение работы
управляющего контроллера, и загрузку регистров захвата

STOP_WRAP  2-1

Значение компаратора остановки в режимах захвата
00  Останов при значениии счетчика 00
01  Останов при значениии счетчика 01
10  Останов при значениии счетчика 10
11  Останов при значениии счетчика 11

П р и м е ч а н и е  – Остановка управляющего контроллера

приводит  также к блокировке загрузки регистров захвата.

CONT/
ONESHT

0

Режим работы захвата
0

Циклический

1

Однократный

–

31-16,
7-3

Зарезервировано


Т а б л и ц а   А . 1 3 . 4  – Регистр маски прерываний



ECEINT



 Сброс: 00000000h







Поле

Бит

Описание

CTR=CMP  7

Бит разрешения генерации прерывания по событию CTR = CMP

CTR=PRD

6

Бит разрешения генерации прерывания по событию CTR = PRD

CTROVF

5

Бит разрешения генерации прерывания по событию CTROVF

CEVTn

4-1

Бит разрешения генерации прерывания по событию VTn (n от 0 до 3)

–

31-8,
0

Зарезервировано

Для всех бит: установленный бит разрешает прерывание, а сброшенный – запрещает






370

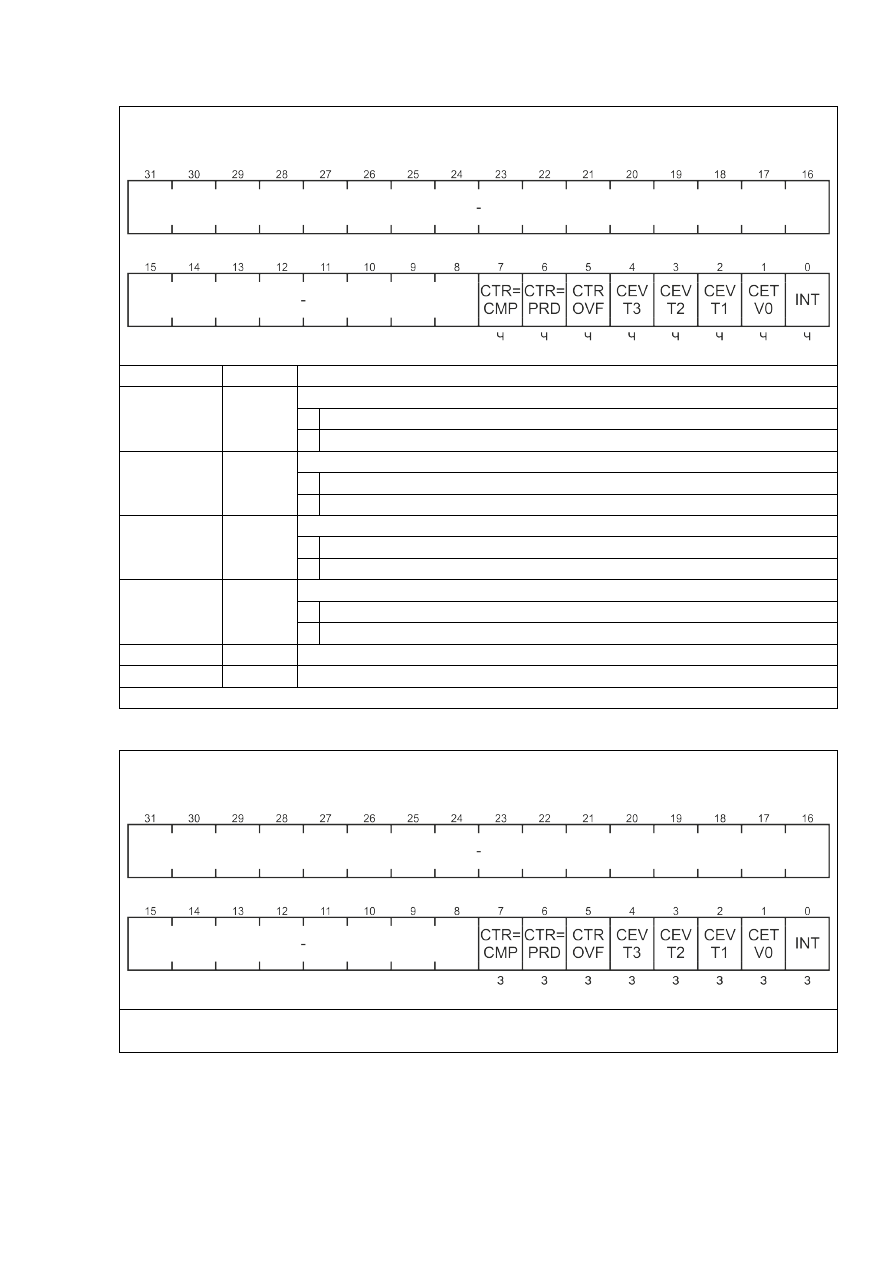

Т а б л и ц а   А . 1 3 . 5  – Регистр статуса прерываний



ECFLG



 Сброс: 00000000h







Поле

Бит

Описание

CTR=CMP  7

Флаг прерывания по событию CTR = CMP
0  Событие не произошло
1  Событие произошло

CTR=PRD

6

Флаг прерывания по событию CTR = PRD
0  Событие не произошло
1  Событие произошло

CTROVF

5

Флаг прерывания по событию CTROVF
0  Событие не произошло
1  Событие произошло

CEVTn

4-1

Флаг прерывания по событию CEVTn (n от 0 до 3)
0  Событие не произошло
1  Событие произошло

INT

0

Флаг прерывания

–

31-8

Зарезервировано

П р и м е ч а н и е  – Все флаги сбрасываются записью единиц в биты регистра ECCLR.


Т а б л и ц а   А . 1 3 . 6  – Регистр сброса прерываний



ECCLR



 Сброс: 00000000h







Биты  с  31  по  8  зарезервированы.  Запись  единиц  в  биты  с  7  по  0  сбрасывает
соответствующие флаги в регистре ECFLG











371

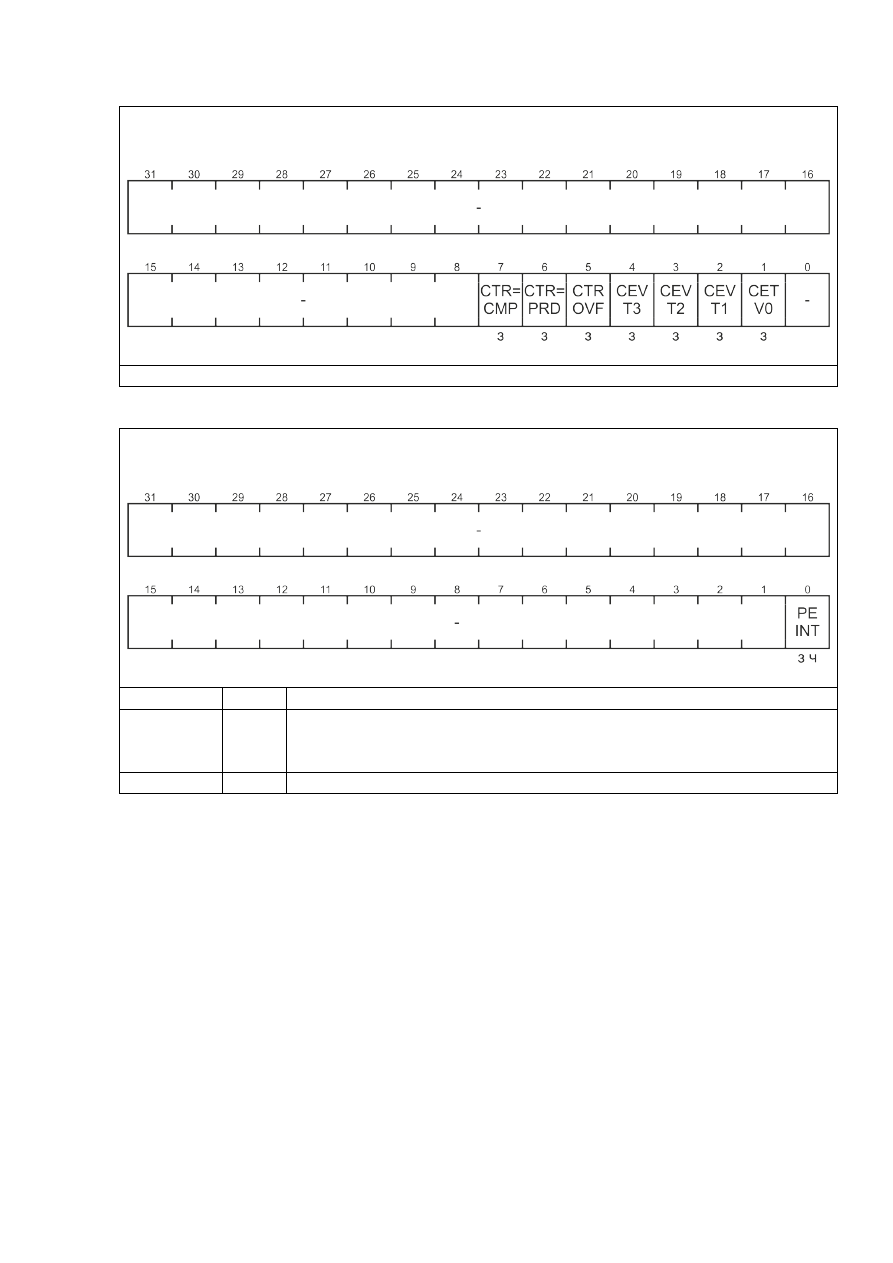

Т а б л и ц а   А . 1 3 . 7  – Регистр программных прерываний



ECFRC



 Сброс: 00000000h







Биты с 31 по 8 и 0 зарезервированы. Запись единиц в биты с 7 по 1 генерирует прерывания

Т а б л и ц а   А . 1 3 . 8  – Регистр активного прерывания



PEINT



 Сброс: 00000000h







Поле

Бит

Описание

PEINT

0

Флаг активного прерывания.
Устанавливается при возникновении прерывания блока.
Сбрасывается только программно, записью единицы

–

31-1

Зарезервировано







372

A.14 Регистры квадратурного декодера

Т а б л и ц а   А . 1 4 . 1  – 32-разрядные регистры

Мнемоника

Назначение и описание

Сброс

QPOSCNT

Регистр счета счетчика позиции.
Доступен только для чтения

00000000h

QPOSINIT

Регистр инициализации счетчика позиции

00000000h

QPOSMAX

Регистр максимального значения счетчика позиции

00000000h

QPOSCMP

Регистр сравнения счетчика позиции

00000000h

QPOSILAT

Регистр хранения позиции по индексации
Доступен только для чтения

00000000h

QPOSSLAT

Регистр хранения позиции по стробу
Доступен только для чтения

00000000h

QPOSLAT

Регистр хранения позиции по таймеру временных
отсчетов. Доступен только для чтения

00000000h

QUTMR

Регистр таймера временных отсчетов
Доступен только для чтения

00000000h

QUPRD

Регистр длительности счета таймера временных отсчетов

00000000h

QWDTMR

Регистр счета сторожевого таймера
Доступен только для чтения

00000000h

QWDPRD

Регистр длительности счета сторожевого таймера

00000000h

QCTMR

Регистр таймера блока захвата

00000000h

QCPRD

Регистр длительности измерения блока захвата

00000000h

QCTMRLAT

Регистр хранения таймера блока захвата.
Доступен только для чтения

00000000h

QCPRDLAT

Регистр хранения длительности измерения блока захвата

00000000h

INTCLR

Регистр сброса прерываний декодера

00000000h


Т а б л и ц а   А . 1 4 . 2  – Регистр управления входами



QDECCTL



 Сброс: 00000000h







Поле

Биты

Описание

QSRC

15-14

Режим работы
00  Квадратурный
01  Счета/направления
10  Счет вверх (QCLK=xCLK, QDIR=1),
11  Счет вниз (QCLK=xCLK, QDIR=0).










373

Окончание таблицы А.14.2

Поле  Биты

Описание

SOEN

13

Бит разрешения выдачи выходного сигнала компаратора
0  Запрещено
1  Разрешено

SPSEL  12

Бит выбора вывода для выдачи выходного сигнала компаратора
0  Стробирующий вывод
1  Индексный вывод

XCR

11

Бит выбора фронта квадратурного входа
0  Передний фронт
1  Передний и задний фронты

SWAP  10

Бит обмена входов QEPA и QEPB
0  Нет действий
1  Входы QEPA и QEPB меняются местами

IGATE  9

Бит включения стробирования входного сигнала индексации

QAP

8

Бит включения инвертирования входного сигнала с QEPA

QBP

7

Бит включения инвертирования входного сигнала с QEPB

QIP

6

Бит включения инвертирования входного сигнала с QEPI

QSP

5

Бит включения инвертирования входного сигнала с QEPS

–

31-
16,
4-0

Зарезервировано

П р и м е ч а н и е  – Для битов с 9 по 5 справедливо: 0 – выключено, 1 – включено.


Т а б л и ц а   А . 1 4 . 3  – Регистр управления квадратурного декодера



QEPCTL



 Сброс: 00000000h







Поле

Биты

Описание

FREE/
SOFT

15-14

Поле управления счетчиками QPOSCNT, QWDTMR, QUTMR, QCTMR в
режиме отладки



00

Принудительная блокировка счета

01

Счет до переполнения

10, 11  Разблокирование счета

PCRM

13-12

Поле задания события для сброса счетчика позиции
00  Событие индексации
01  Достижение максимальной позиции
10  Первое событие индексации
11  Окончание временного отсчета









374

Окончание таблицы А.14.3

Поле

Биты

Описание

SEI

11-10

Поле задания события стробирования для инициализации счетчика
позиции (QPOSCNT = QPOSINIT)
00, 01  Работа без инициализации
10

Передний фронт сигнала QEPS

11

Передний фронт QEPS при вращении по часовой стрелке или
задний фронт QEPS при вращении против часовой стрелки

IEI

9-8

Поле задания события индексации для инициализации счетчика позиции
(QPOSCNT = QPOSINIT)
00, 01  Работа без инициализации
10

По переднему фронту сигнала QEPI

11

По заднему фронту сигнала QEPI

SWI

7

Бит программной инициализации счетчика позиции. Не сбрасывается
аппаратно
0

Нет действий

1

Запись единицы загружает счетчик позиции QPOSCNT значением
QPOSINIT

SEL

6





Бит задания события стробирования для сохранения значения счетчика
позиции (QPOSSLAT = POSCNT)
0

По переднему фронту QEPS

1

По переднему фронту QEPS при вращении по часовой стрелке или
по заднему фронту QEPS при вращении против часовой стрелки

IEL

5-4

Поле задания события индексации для сохранения значения счетчика
позиции (QPOSILAT = POSCNT)
00  Без сохранения
01  По переднему фронту сигнала индексации
10  По заднему фронту сигнала индексации
11  По маркеру индексации

QPEN

3

Бит разрешения работы счетчика позиции
0

Запись нуля останавливает счетчик и сбрасывает его

1

Работа разрешена

QCLM  2

Бит задания события сохранения значения регистров модуля захвата
0

По чтению QPOSCNT регистры QCTMR и QCPRD сохраняются в
регистры QCTMRLAT и QCPRDLAT соответственно.

1

По окончанию временного отсчета регистры QPOSCNT, QCTMR и
QCPRD сохраняются в регистры QPOSLAT, QCTMRLAT и
QCPRDLAT соответственно

UTE

1

Бит разрешения работы таймера временных отсчетов
0

Запрещено

1

Разрешено

WDE

0

Бит разрешения работы сторожевого таймера
0

Запрещено

1

Разрешено

–

31-16

Зарезервировано












375

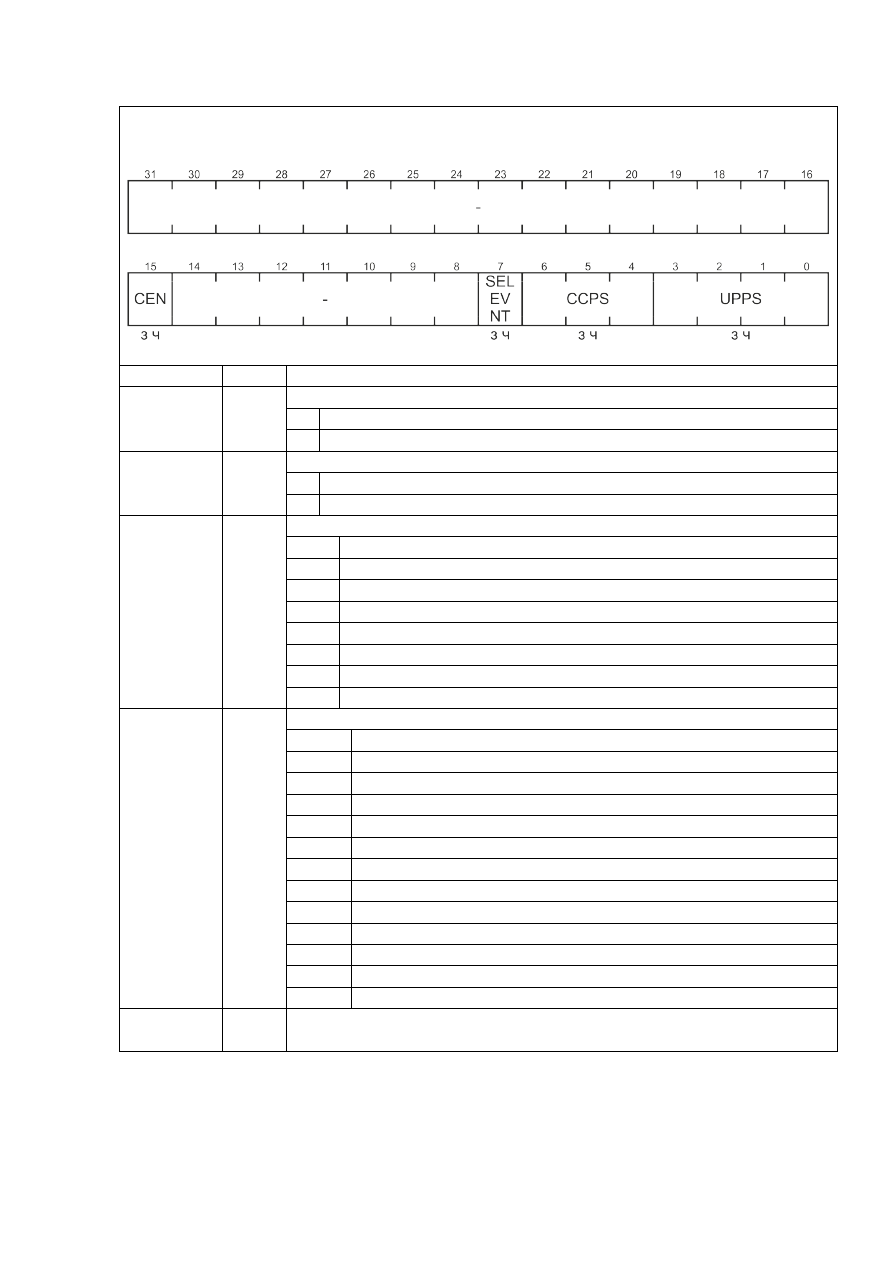

Т а б л и ц а   А . 1 4 . 4  – Регистр захвата



QCAPCTL



 Сброс: 00000000h







Поле

Биты

Описание

CEN

15

Бит разрешения работы модуля захвата времени
0

Запрещено

1

Разрешено

SELEVNT

7

Бит сброса таймера
0

По деленному квадратурному событию

1

По получении сигнала PCSOUT от Компаратора

CCPS

6-4

Поле задания делителя системного такта
000

Нет деления

001

1/2

010

1/4

011

1/8

100

1/16

101

1/32

110

1/64

111

1/128

UPPS

3-0

Поле задания делителя квадратурного сигнала
0h

Нет деления

1h

1/2

2h

1/4

3h

1/8

4h

1/16

5h

1/32

6h

1/64

7h

1/128

8h

1/256

9h

1/512

Ah

1/1024

Bh

1/2048

Ch-Fh  Зарезервировано

–

31-16,
14-8

Зарезервировано












376

Т а б л и ц а   А . 1 4 . 5  – Регистр управления счетчиком позиции



QPOSCTL



 Сброс: 00000000h







Поле

Биты

Описание

PCSHDW  15

Бит разрешения режима отложенной загрузки
0

Запрещено

1

Разрешено

PCLOAD  14

Бит выбора события загрузки в режиме отложенной записи
0

Загрузка отложенного значения в активный регистр по событию
QPOSCNT = 0.

1

Загрузка по QPOSCNT = QPOSCMP

PCPOL

13

Бит выбора полярности выхода синхронизации
0

Активная единица

1

Активный ноль

PCE

12

Бит разрешения работы компаратора
0

Запрещено

1

Разрешено

PCSPW

11-0

Поле задания ширины импульса выхода синхронизации
000h

Отсутствие импульса

001h

2 × P

…

…

007h

8 × P

…

…

FFFh  4096 × P
P – период системного тактового сигнала

–

31-16

Зарезервировано


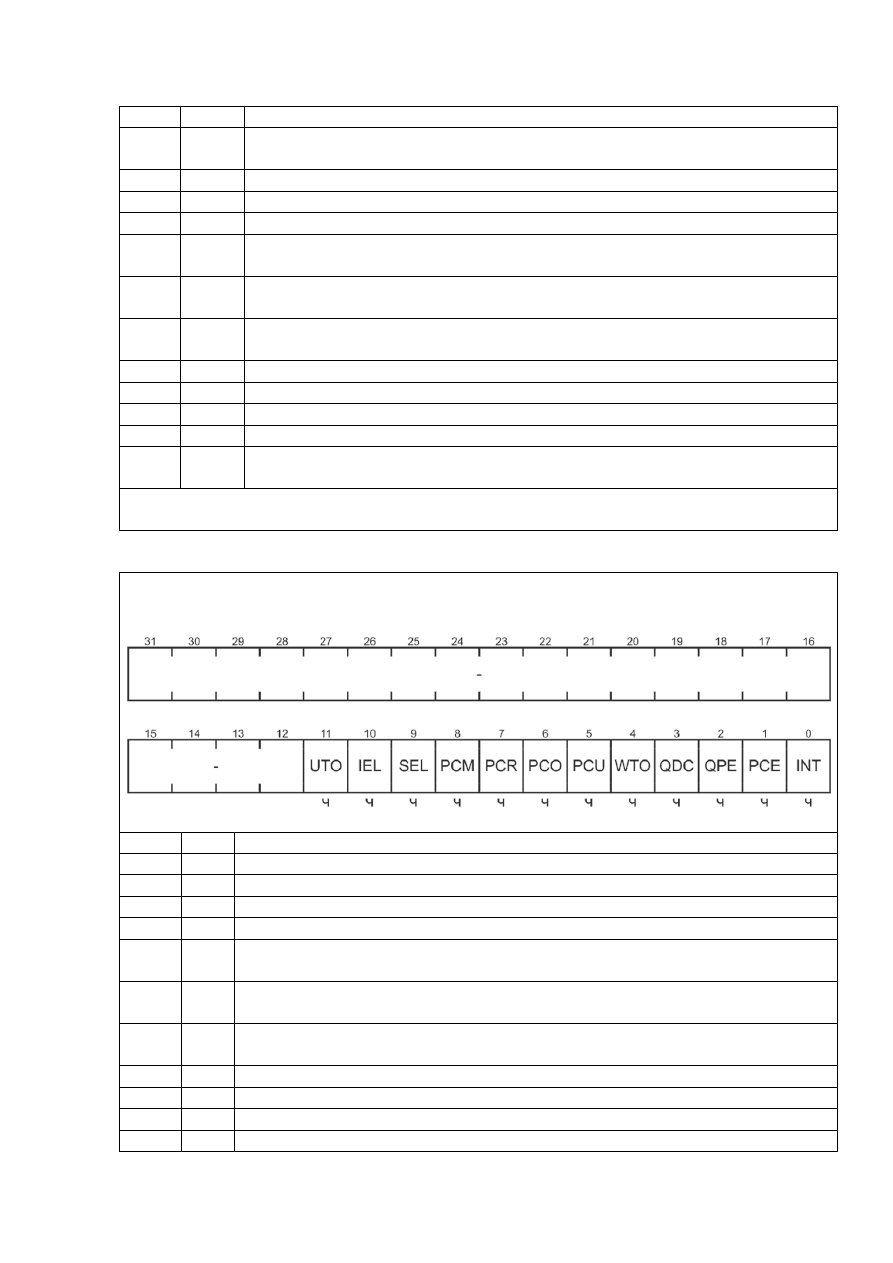

Т а б л и ц а   А . 1 4 . 6  – Регистр масок прерываний



QEINT



 Сброс: 00000000h











377

Окончание таблицы А.14.6

Поле

Бит

Описание

UTO

11

Бит разрешения прерывания по срабатыванию таймера временных
отсчетов

IEL

10

Бит разрешения прерывания по событию индексации

SEL

9

Бит разрешения прерывания по событию стробирования

PCM

8

Бит разрешения прерывания по срабатыванию компаратора

PCR

7

Бит  разрешения  прерывания  по  готовности  компаратора  к  загрузке
значения сравнения из отложенного регистра

PCO

6

Бит разрешения прерывания при достижении счетчиком позиции
максимального значения QPOSMAX при счете вверх

PCU

5

Бит разрешения прерывания при достижении счетчиком позиции
минимального значения при счете вниз

WTO  4

Бит разрешения прерывания при срабатывании сторожевого таймера

QDC

3

Бит разрешения прерывания при смене направления вращения

QPE

2

Бит разрешения прерывания по ошибке фазы на квадратурном входе

PCE

1

Бит разрешения прерывания счетчика позиции

–

31-12,
0

Зарезервировано

Установленный бит разрешает генерирование соответствующего прерывания,
сброшенный – запрещает

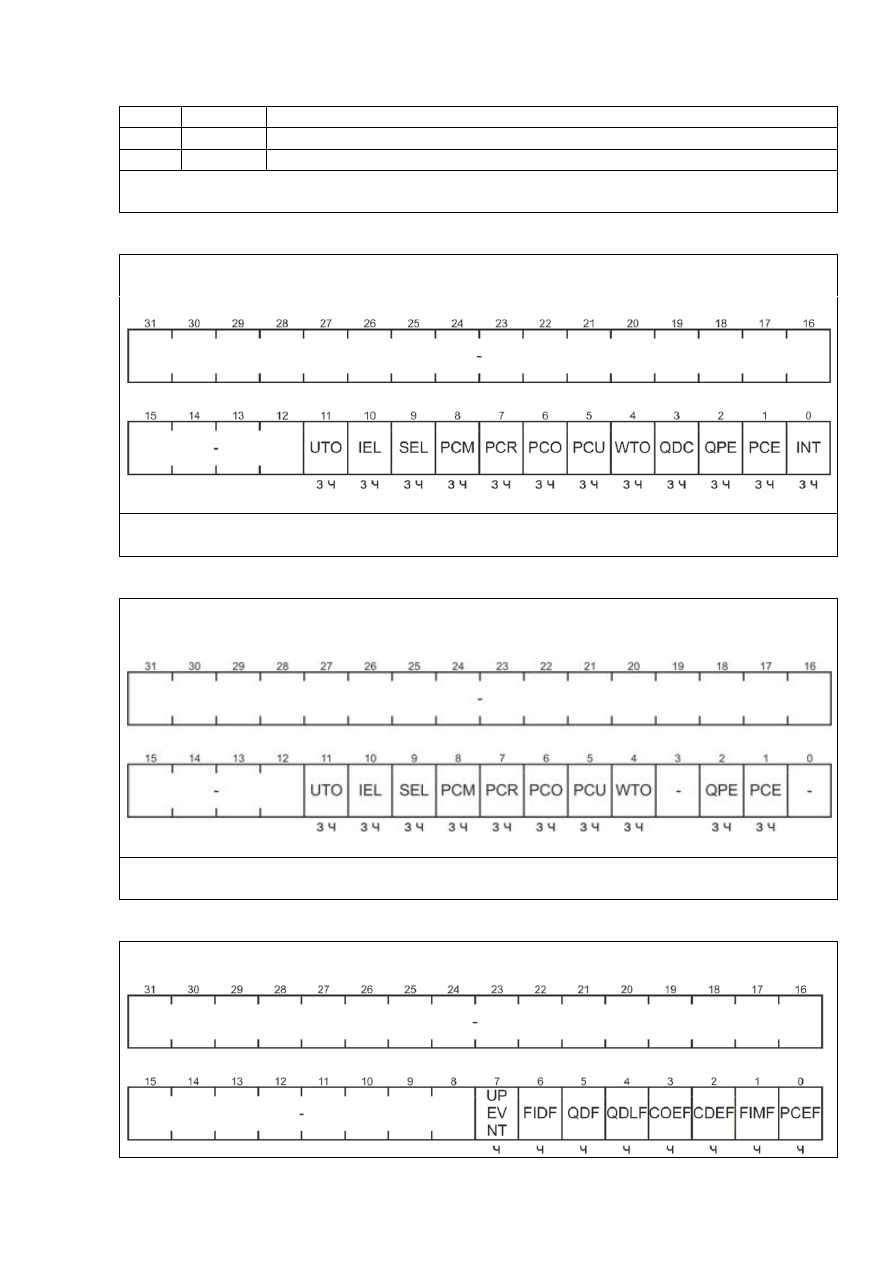

Т а б л и ц а   А . 1 4 . 7  – Регистр флагов прерываний



QFLG



 Сброс: 00000000h







Поле  Бит

Описание

UTO

11

Флаг прерывания по срабатыванию таймера временных отсчетов

IEL

10

Флаг прерывания по событию индексации

SEL

9

Флаг прерывания по событию стробирования

PCM

8

Флаг прерывания по срабатыванию компаратора

PCR

7

Флаг  прерывания  по  готовности  компаратора  к  загрузке  значения
сравнения из отложенного регистра

PCO

6

Флаг прерывания при достижении счетчиком позиции максимального
значения QPOSMAX при счете вверх

PCU

5

Флаг прерывания при достижении счетчиком позиции минимального
значения при счете вниз

WTO  4

Флаг прерывания при срабатывании сторожевого таймера

QDC

3

Флаг прерывания при смене направления вращения

QPE

2

Флаг прерывания по ошибке фазы на квадратурном входе

PCE

1

Флаг прерывания ошибки счетчика позиции







378

Окончание таблицы А.14.7

Поле

Биты

Описание

INT

0

Флаг выходного прерывания блока квадратурного декодера

–

31-12

Зарезервировано

Установленный бит является индикатором запроса соответствующего прерывания.
Сброс флагов прерываний осуществляется посредством регистра QCLR

Т а б л и ц а   А . 1 4 . 8  – Регистр сброса флагов прерываний



QCLR



 Сброс: 00000000h







Запись единицы в бит сбрасывает соответствующий флаг прерывания в регистре QFLG.
Биты с 31 по 12 зарезервированы

Т а б л и ц а   А . 1 4 . 9  – Регистр эмуляции прерываний



QFRC



 Сброс: 00000000h







Запись единицы в бит устанавливает соответствующий флаг прерывания в регистре
QFLG. Биты с 31 по 12, 3 и 0 зарезервированы

Т а б л и ц а   А . 1 4 . 1 0  – Регистр статуса



QEPSTS



 Сброс: 00000000h







379

Окончание таблицы А.14.10

Поле

Бит

Описание

UPEVNT

7

Флаг сброса QCTMR и обновления QCPRD
0

Нет событий

1

Зафиксировано событие сброса и обновления

Сбрасывается записью 1.

FIDF

6

Индикатор направления вращения по событию первого импульса
индексации
0

Против часовой стрелки (счет вниз)

1

По часовой стрелке (счет вверх)

Доступен только для чтения

QDF

5

Флаг направления вращения. Обновляется по каждому событию на
входах квадратур
0

Вращение вала ротора против часовой стрелки

1

Вращение вала ротора по часовой стрелке.

Доступен только для чтения.

QDLF

4

Флаг направления вращения. Обновляется по каждому сигналу
индексации
0

Вращение вала ротора против часовой стрелки

1

Вращение вала ротора по часовой стрелке.

Доступен только для чтения.

COEF

3

Флаг ошибки переполнения счетчика QCTMR модуля захвата
0

Ошибка отсутствует

1

Произошло переполнение

Сбрасывается записью 1

CDEF

2

Флаг  ошибки  изменения  направления  вращения  вала  ротора  между
двумя событиями UPEVNT
0

Ошибка отсутствует

1

Произошло изменение направления вращения во время измерения

Сбрасывается записью 1

FIMF

1

Флаг приема первого импульса сигнала индексации
0

Импульсов нет, либо первый импульс уже был принят

1

Принят первый импульс сигнала индексации

Сбрасывается записью 1

 PCEF

0

Флаг  ошибки  счетчика  позиции.  Обновляется  по  каждому  сигналу
индексации
0

Во время последнего сигнала индексации ошибки не возникло

1

Ошибка счетчика позиции

Доступен только для чтения.

–

31-8  Зарезервировано








380

A.15 Регистры загрузочной флеш-памяти

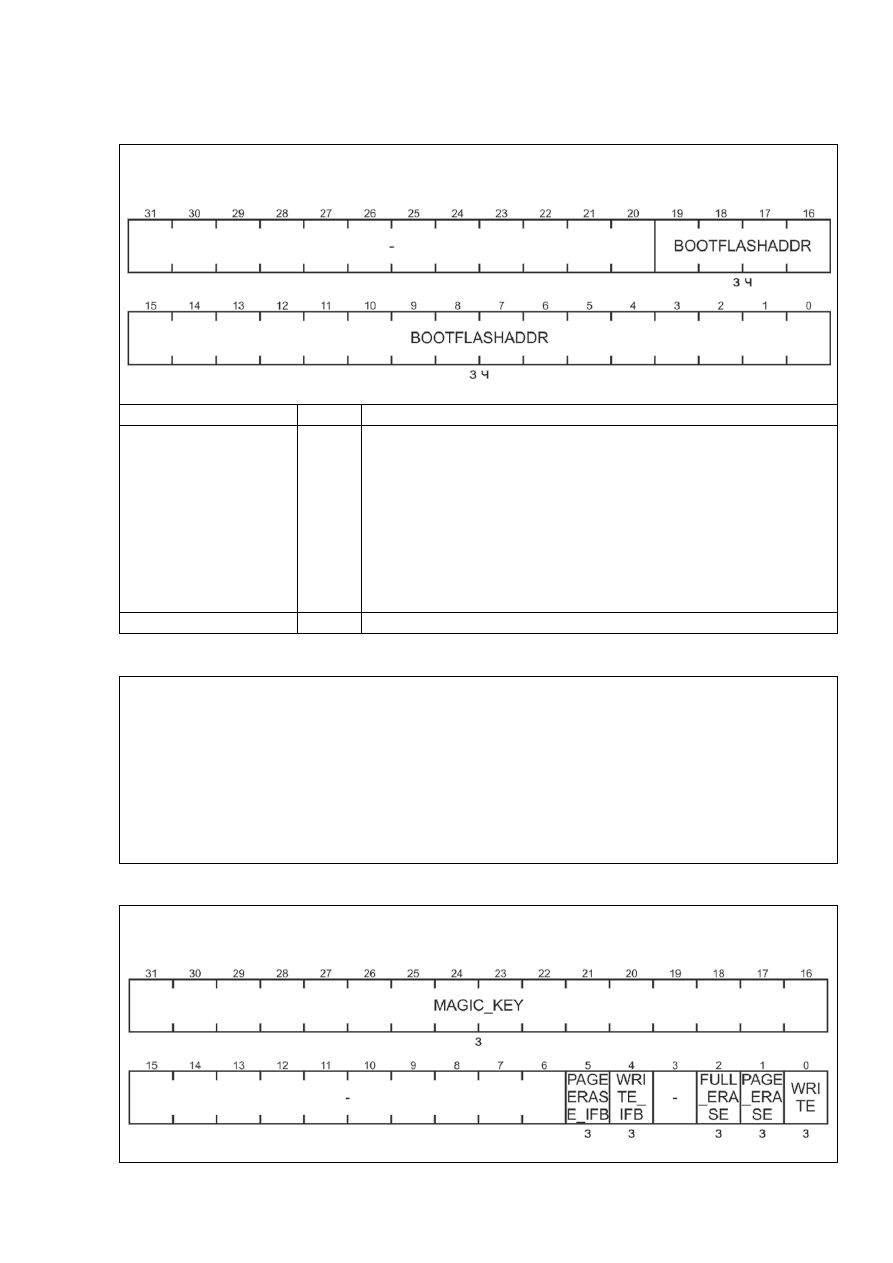

Т а б л и ц а   А . 1 5 . 1  – Регистр адреса загрузочной флеш



FMA

A001_C000h

Сброс: 00000000h







Поле

Биты

Описание

BOOTFLASHADDR

19-0

Адрес, используемый при командах записи и
постраничного стирания.
Должен быть записан до установки бита выполнения
команды записи/стирания.

П р и м е ч а н и я
1 При команде записи младшие 4 бита не имеют

значения.

2 При постраничном стирании младшие 13 бит не

имеют значения.

–

31-20

Зарезервировано


Таблица А.15.2 – Регистры слов данных загрузочной флеш-памяти



FMD0

A001_C004h

Сброс: 00000000h

FMD1

A001_C050h

Сброс: 00000000h

FMD2

A001_C054h

Сброс: 00000000h

FMD3

A001_C058h

Сброс: 00000000h



32-разрядные регистры слов данных,  используемые  при выполнении команд записи
через регистр FMC. Все четыре слова данных должны быть загружены в регистры до
установки бита команды записи

Таблица А.15.3– Регистр команд загрузочной флеш



FMC

A001_C008h

Сброс: 00000000h











381

Окончание таблицы А.15.3

Поле

Бит

Описание

MAGIC_
KEY

31-16

Код запуска команды.
Все команды для вступления в силу должны сопровождаться
записью в поле MAGIC_KEY значения A442h.
Команды должны выполняться по одной, т. е. запись следующей
команды разрешена, только после завершения предыдущей.
Одновременная запись нескольких команд приведет к
невыполнению ни одной из них и выдаст флаг ошибки.
Чтение поля MAGIC_KEY всегда возвращает 0000h

PAGEERASE_
IFB

5

Бит постраничного стирания информационного блока.
Данные в регистры FMD1-FMD4 должны быть записаны до
установки бита PAGEERASE_IFB. Адрес не важен, поскольку в
информационном блоке всего одна страница.
Установка бита PAGEERASE_IFB активирует команду
постраничного стирания  в информационном блоке загрузочной
флеш.
По окончании выполнения команды бит сбрасывается
автоматически

WRITE_IFB

4

Бит записи в информационный блок.
Данные в регистры FMD1-FMD4 и адрес в регистр FMA
(разряды с 12 по 4) должны быть записаны до установки бита
WRITE_IFB.
Установка бита WRITE_IFB активирует команду записи в
информационный блок загрузочной флеш.
По окончании выполнения команды бит сбрасывается
автоматически

FULL_ERASE

2

Бит стирания основного блока.
Установка бита FULL_ERASE активирует команду полного
стирания основного блока загрузочной флеш.
По окончании выполнения команды бит сбрасывается
автоматически

PAGE_ERASE

1

Бит постраничного стирания основного блока.
Данные в регистры FMD1-FMD4 и адрес в регистр FMA
(разряды с 19 по 13) должны быть записаны до установки бита
PAGE_ERASE.
Установка бита PAGE_ERASE активирует команду
постраничного стирания  в основном блоке загрузочной флеш.
По окончании выполнения команды бит сбрасывается
автоматически

WRITE

0

Бит записи в основной блок.
Данные в регистры FMD1-FMD4 и адрес в регистр FMA
(разряды с 19 по 4) должны быть записаны до установки бита
WRITE.
Установка бита WRITE активирует команду записи в основной
блок загрузочной флеш.
По окончании выполнения команды бит сбрасывается
автоматически

–

15-6,
3

Зарезервировано








382

Т а б л и ц а   А . 1 5 . 4  – Регистр статуса загрузочной флеш



FCIS

A001_C00Ch

Сброс: 00000000h







Поле

Бит

Описание

OP_ERROR

1

Флаг ошибки записи.
Устанавливается в случае попытки стирания блок защищенного от
записи, попытки записи в не существующий блок либо чтения из
несуществующего блока флеш.
Флаг сбрасывается записью единицы в соответствующий бит
регистра FСIC

OP_CMLT

0

Флаг завершения операции.
Устанавливается по завершении операции чтения/записи/стирания.
Флаг сбрасывается записью единицы в соответствующий бит
регистра FСIC

–

31-2

Зарезервировано


Т а б л и ц а   А . 1 5 . 5  – Регистр маски прерываний загрузочной флеш



FCIM

A001_C010h

Сброс: 00000000h







Поле

Бит

Описание

MASK_OP_CMLT

0

Бит разрешения генерирования прерывания по завершении
операции чтения/записи/стирания

0  Запрещено
1  Разрешено

–

31-1

Зарезервировано












383

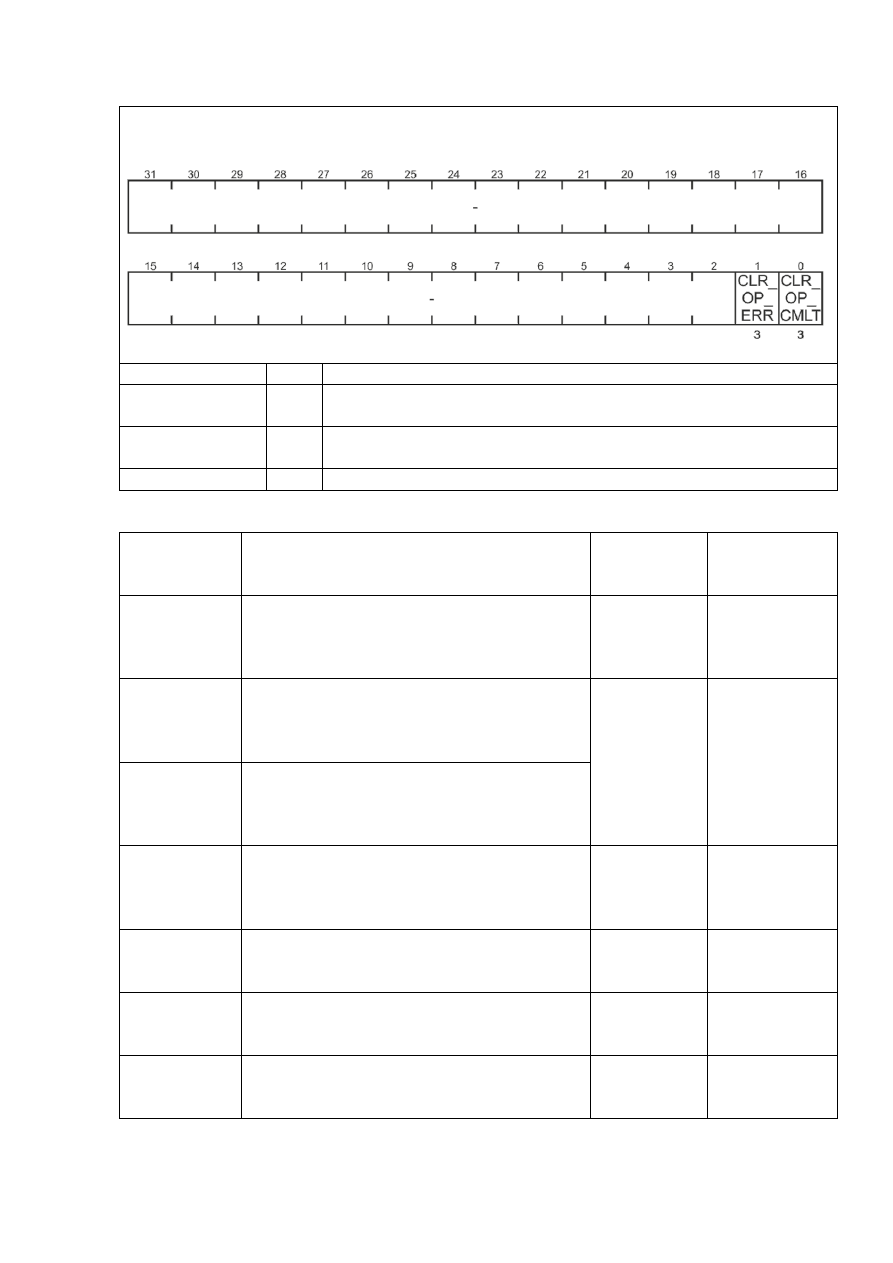

Т а б л и ц а   А . 1 5 . 6  – Регистр сброса флагов статуса загрузочной флеш



FCIC

A001_C014h

Сброс: 00000000h







Поле

Бит

Описание

CLR_OP_ERR

1

Бит сброса флага ошибки записи.
Запись единицы сбрасывает флаг OP_ERROR в регистре FCIS

CLR_OP_CMLT  0

Бит сброса флага завершения операции.
Запись единицы сбрасывает флаг OP_CMLT в регистре FCIS

–

31-2

Зарезервировано


Т а б л и ц а   А . 1 5 . 7   – Регистры временных параметров загрузочной флеш

Мнемоника

Назначение параметра, задаваемого

регистром

Значение

по сбросу



Диапазон

значений



T_ACC

Используется в транзакциях чтения из
флеш-памяти, задает задержку от
установки адреса, до считывания данных
из флеш-памяти

4 такта



4 такта и

более

T_NVS

Используется в транзакциях записи и
стирания, задает задержку поднятия
сигнала NVSTR после поднятия сигнала
PROG

500 тактов



500 тактов и

более

T_NVH

Используется в транзакциях записи и
стирания, задает задержку отпускания
сигнала NVSTR после отпускания сигнала
PROG

T_RCV

Используется в транзакциях записи и
стирания, задает задержку от отпускания
сигнала NVSTR до поднятия его на
следующей транзакции

100 тактов



100 тактов и

более

T_PGS

Используется в транзакциях записи, задает
задержку поднятия сигнала YE после
поднятия сигнала NVSTR

1000 тактов



1000 тактов и

более

T_PROG

Используется в транзакциях записи, задает
длительность сигнала YE в транзакциях
записи

2000 тактов



От 2000

до 4000 тактов

T_PGH

Используется в транзакциях записи, задает
задержку отпускания сигнала NVSTR
после отпускания сигнала YE

2 такта



2 такта и

более










384

Окончание таблицы А.15.7

Мнемоника

Назначение параметра, задаваемого

регистром

Значение

по сбросу



Диапазон

значений



T_ERASE

Используется в транзакциях стирания,
задает длительность сигнала ERASE в
транзакциях стирания

2000000

тактов



От 2000000

до 4000000

тактов

T_ME

Используется в транзакциях массового
стирания, задает длительность сигнала
ERASE в транзакциях массового стирания

T_NVH1

Используется в транзакциях массового
стирания, задает задержку отпускания
сигнала NVSTR после отпускания сигнала
ERASE

10000

тактов



10000 тактов

и более

Примечания
1 Все параметры задаются в тактах системного сигнала.
2 Мнемоническое название регистра параметра совпадает с названием параметра.
