МИКРОСХЕМА ИНТЕГРАЛЬНАЯ К1921ВК01Т. Руководство пользователя (от 10.09.2019) - часть 25





385

A.16 Регистры аналогового компаратора

Т а б л и ц а   А . 1 6 . 1  – Регистр маскированных статусов прерываний



MIS

A001_D000h

 Сброс: 0000000h







Поле

Бит

Описание

IN2

2

Индикатор установленной маски и статуса прерывания 2
Запись  единицы  сбрасывает  этот  бит,  а  также  бит  IN2  в  регистре
ARCIS

IN1

1

Индикатор установленной маски и статуса прерывания 1
Запись  единицы  сбрасывает  этот  бит,  а  также  бит  IN1  в  регистре
ARCIS

IN0

0

Индикатор установленной маски и статуса прерывания 0
Запись  единицы  сбрасывает  этот  бит,  а  также  бит  IN0  в  регистре
ARCIS

–

31-3  Зарезервировано


Т а б л и ц а   А . 1 6 . 2  – Регистр статусов прерываний



RIS

A001_D004h

 Сброс: 0000000h







Поле

Бит

Описание

IN2

2

Флаг прерывания 2
Флаг сбрасывается битом IN2 регистра ACMIS

IN1

1

Флаг прерывания 1
Флаг сбрасывается битом IN1 регистра ACMIS

IN0

0

Флаг прерывания 0
Флаг сбрасывается битом IN0 регистра ACMIS

–

31-3

Зарезервировано









386

Т а б л и ц а   А . 1 6 . 3  – Регистр маски прерываний



INTEN

A001_D008h

 Сброс: 0000000h







Поле

Бит

Описание

IN2

2

Бит маски прерывания 2

IN1

1

Бит маски прерывания 1

IN0

0

Бит маски прерывания 0

–

31-3

Зарезервировано


Т а б л и ц а   А . 1 6 . 4  – Регистр управления опорным напряжением блока n (n – 0, 1, 2)



REFCTLn



 Сброс: 0000000h







Поле

Бит

Описание

EN

9

Поле задания опорного напряжения, в зависимости от выбранного
диапазона работы ЦАП

RNG

8

Бит  задает  диапазон  работы  ЦАП.  Отключает  дополнительный
делитель напряжения

VREF

3-0

Поле управления выходным напряжением

–

31-10,
7-4

Зарезервировано

П р и м е ч а н и е   –  Влияние  состояний  битов  EN,  RNG  и  поля  VREF  на  выходное

напряжение ЦАП указано в таблице 22.1.














387

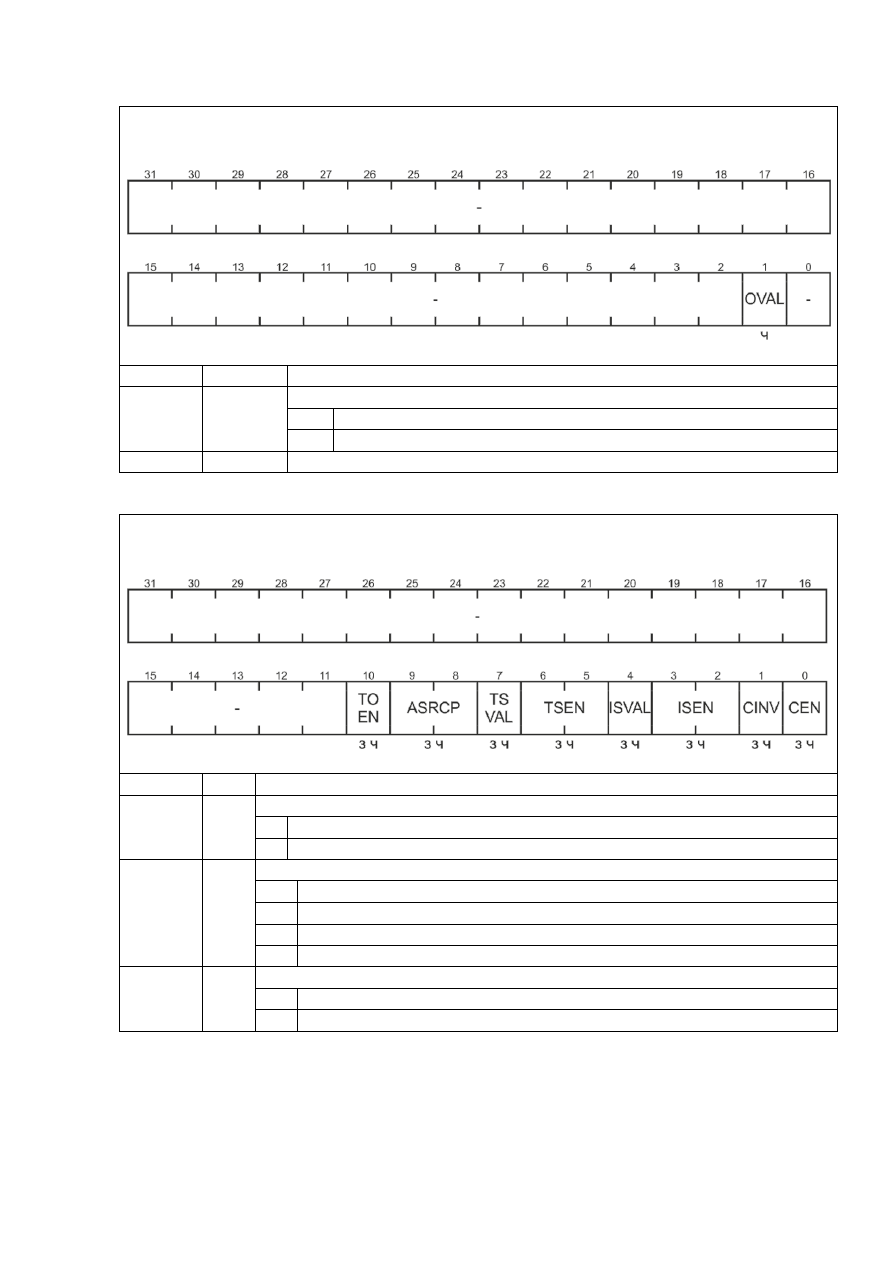

Т а б л и ц а   А . 1 6 . 5  – Регистр статута компаратора блока n (n – 0, 1, 2)



ACSTATn



 Сброс: 0000000h







Поле

Бит

Описание

OVAL

1

Индикатор значение выходного сигнала компаратора
0

VIN- > VIN+

1

VIN- < VIN+

–

31-2, 0

Зарезервировано


Т а б л и ц а   А . 1 6 . 6  – Регистр управления компаратора блока n (n – 0, 1, 2)



ACCTLn



 Сброс: 0000000h







Поле

Бит

Описание

TOEN

10

Бит запрещения генерации события запуска АЦП
0

Разрешено

1

Запрещено

ASRCP

9-8

Поле задания источника сигнала входа «+» компаратора
00

Вывод Cn+

01

Вывод C1+

10

Опорное напряжение с внутреннего ЦАПn

11

Опорное напряжение с внутреннего ЦАП0

TSVAL

7

Бит выбора уровня для генерации события запуска АЦП
0

Низкий

1

Высокий













388

Окончание таблицы А.16.6

Поле

Бит

Описание

TSEN

6-5

Поле выбора события выходного сигнала компаратора, по которому
будет сформировано событие запуска АЦП
00

По уровню, заданному битом TSVAL

01

По переднему фронту

10

По заднему фронту

11

По обоим фронтам

ISVAL

4

Бит выбора уровня для генерации прерывания
0

Низкий

1

Высокий

ISEN

3-2

Поле выбора события выходного сигнала компаратора, по которому
будет сформировано прерывание
00

По уровню, заданному битом ISVAL

01

По переднему  фронту

10

По заднему фронту

11

По обоим фронтам

CINV

1

Бит изменения полярности выходного сигнала компаратора
0

Прямой

1

Инверсный

CEN

0

Бит разрешения работы компаратора
0

Запрещено

1

Разрешено

–

31-
11

Зарезервировано


Т а б л и ц а   А . 1 6 . 7  – Регистр питания аналоговой части



POWER

A001D07Ch

 Сброс: 0000h







Поле

Бит

Описание

PWU

0

Бит включения подачи аналогового питания на часть блока

–

31-1  Зарезервировано







389

A.17 Регистры контроллера SPI

Т а б л и ц а   А . 1 7 . 1  – Регистр управления 0



SPI_CR0



 Сброс: 00000000h







Поле  Биты

Описание

SCR

15-8

Коэффициент деления второго делителя.
Может принимать значения  00h до FFh

SPH

7

Фаза сигнала SSPCLKOUT (только для протокола обмена SPI)
0

Выборка данных по переднему фронту синхросигнала, а установка по
заднему

1

Выборка данных по заднему фронту синхросигнала, а установка по
переднему

SPO

6

Полярность сигнала SSPCLKOUT (только для протокола обмена SPI)
0

В режиме ожидания линия SPI_CLK удерживается в состоянии
логического нуля

1

В режиме ожидания линия SPI_CLK удерживается в состоянии
логической единицы

FRF

5-4

Поле выбора протокола обмена информацией
00

SPI

01

SSI

10

Microwire

11

Зарезервировано

DSS

3-0

Размер слова данных:
0h-2h

Зарезервировано

3h

4 бита

4h

5 бит

5h

6 бит

6h

7 бит

7h

8 Бит

8h

9 бит

9h

10 бит

Ah

11 бит

Bh

12 бит

Ch

13 бит

Dh

14 бит

Eh

15 бит

Fh

16 бит

–

31-16

Зарезервировано








390

Т а б л и ц а   А . 1 7 . 2  – Регистр управления 1



SPI_CR1



 Сброс: 00000000h







Поле

Бит

Описание

SOD

3

Бит запрета передачи данных.
В режиме мастера значение бита игнорируется.
В режиме ведомого бит контролирует выход данных. Пока бит сброшен
передача и прием данных разрешены. Установка бита блокирует
передачу данных и переводит вывод SPI_TXD в состояние слабой
логической единицы, при этом прием тактового сигнала и прием данных
не блокируются

MS

2

Бит выбора режима работы
0  Мастер
1  Ведомый

SSE

1

Бит разрешения работы приемопередатчика
0  Запрещено
1  Разрешено

–

31-4, 0

Зарезервировано


Т а б л и ц а   А . 1 7 . 3  – Регистр данных



SPI_DR



 Сброс: 00000000h







Поле

Бит

Описание

DATA

15-0

16-разрядный буфер FIFO приемника и передатчика.
Данные для передачи записываются в регистр. В случае если размер
передаваемых данных менее 16 бит, перед записью в регистр они
должны быть выравнены по правой границе. Неиспользуемые биты
игнорируются.
Принятые данные автоматически выравниваются по правой границе в
блоке приемника. При чтении регистр возвращает принятые данные

–

31-16

Зарезервировано





391

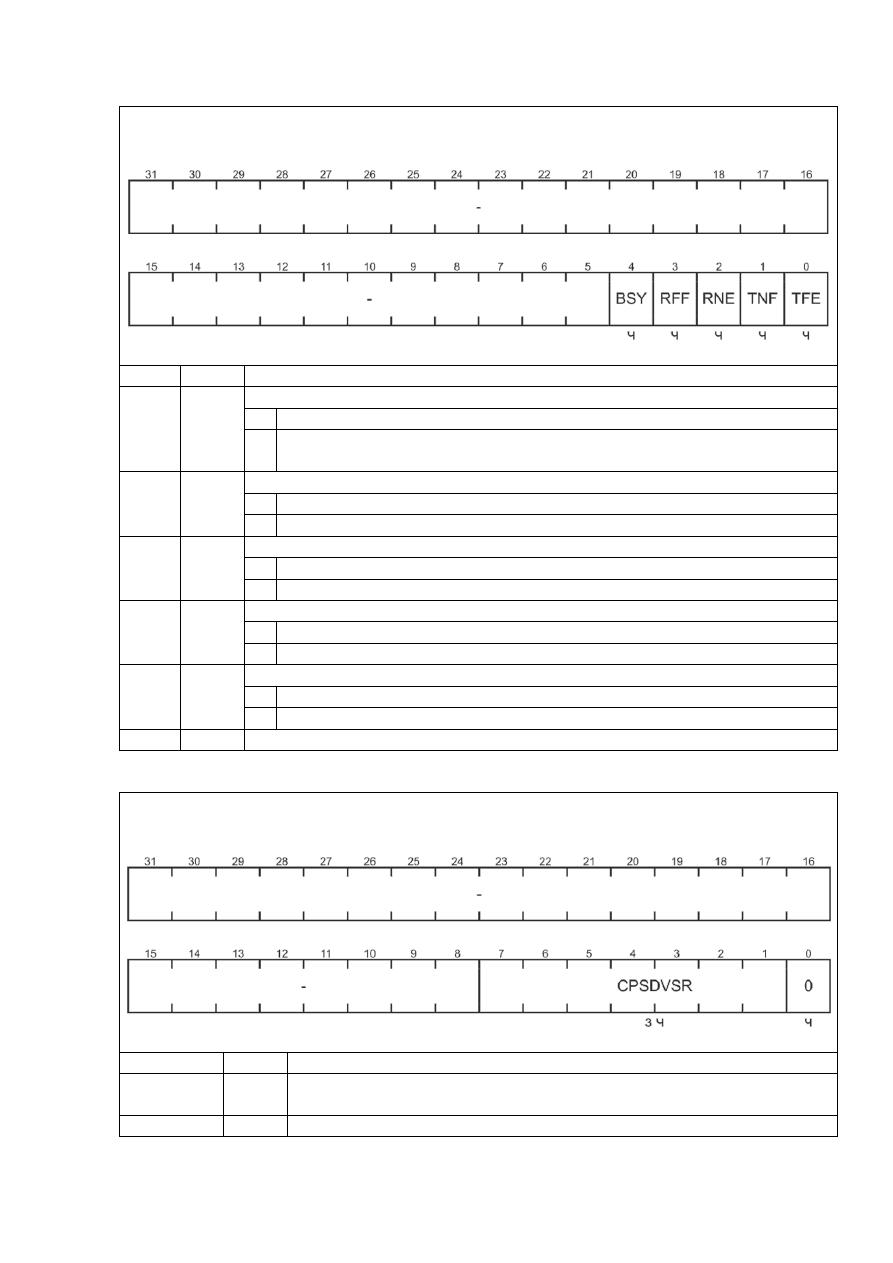

Т а б л и ц а   А . 1 7 . 4  – Регистр состояния



SPI_SR



 Сброс: 00000003h







Поле

Бит

Описание

BSY

4

Флаг активности
0

Приемопередатчик не активен

1

Приемопередатчик передает/принимает данные, либо буфер FIFO
передатчика не пуст

RFF

3

Флаг заполнения буфера FIFO приемника
0

Не заполнен

1

Заполнен

RNE

2

Индикатор того, что буфер FIFO приемника не пуст
0

Пуст

1

Не пуст

TNF

1

Индикатор того, что буфера FIFO передатчика не заполнен
0

Заполнен

1

Не заполнен

TFE

0

Флаг пустоты буфера FIFO передатчика
0

Не пуст

1

Пуст

–

31-5

Зарезервировано



Т а б л и ц а   А . 1 7 . 5  – Регистр делителя тактовой частоты



SPI_CPSR



 Сброс: 00000000h







Поле

Биты

Описание

CPSDVSR

7-0

Коэффициент деления первого делителя.
Может принимать четные значения от 02h до FEh

–

31-8

Зарезервировано







392

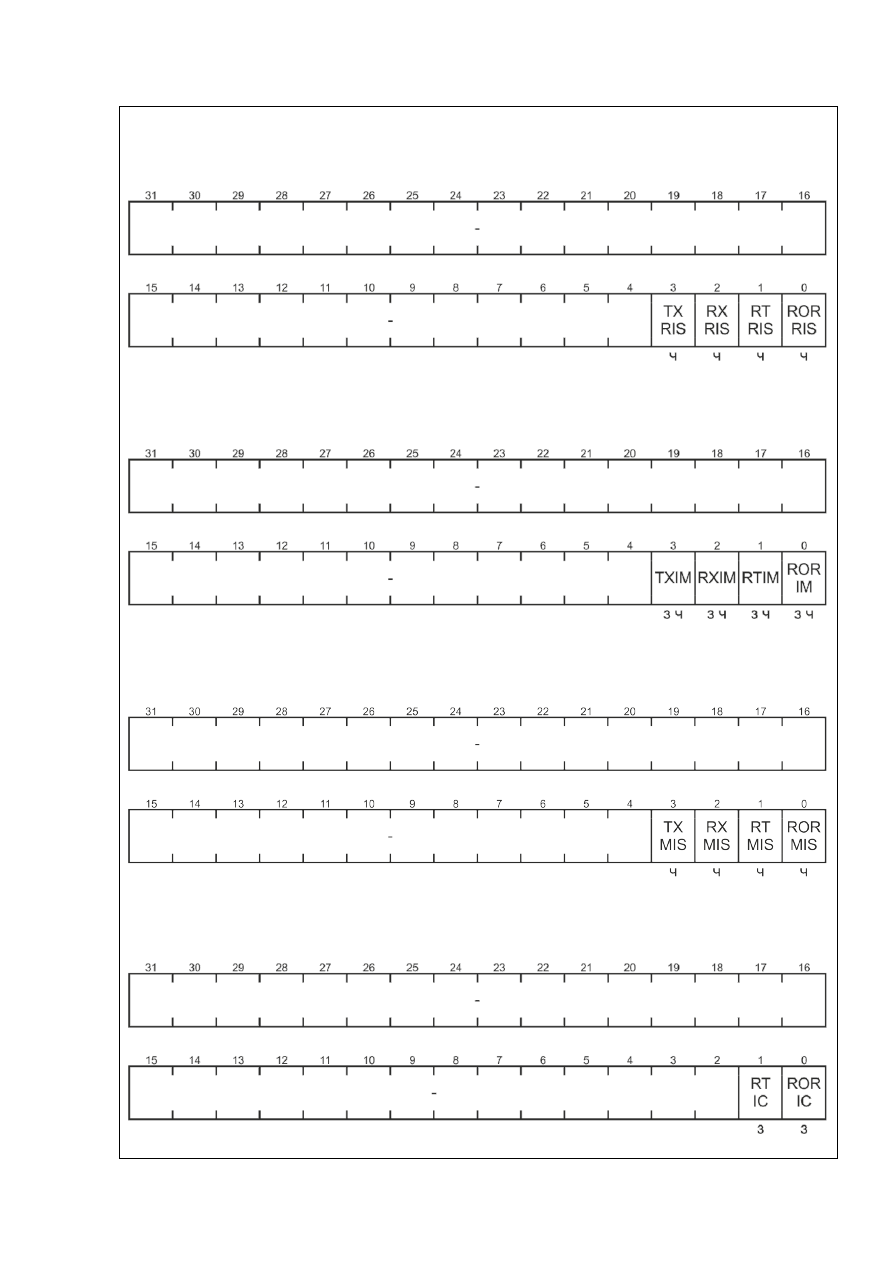

Т а б л и ц а   А . 1 7 . 6  – Регистр прерываний

Регистр состояния прерываний



SPI_RIS





 Сброс: 00000008h







Регистр маски прерываний



SPI_IMSC





Сброс: 00000003h







Регистр состояния прерываний с маскированием

SPI_MIS





Сброс: 00000000h







Регистр сброса прерываний



SPI_ICR



 Сброс: 00000000h











393

Окончание таблицы А.17.6

Поле

Бит

Описание

TX

RIS/
IM/
MIS/
IC

3

Буфер передатчика опустошен наполовину

RX

2

Буфер приемника заполнен наполовину

RT

1

Таймаут приема данных

ROR

0

Переполнению буфера приемника

–

31-4

Зарезервировано

Функционирование регистров.
При  возникновении  прерываний  устанавливаются  соответствующие  им  немаскируемые
флаги в регистре RIS.
Установка/сброс  бит  в  регистре  IMSC  формирует  маску.  По  умолчанию,  все  биты
сброшены,  и  установка  флагов  запрещена.  Для  того  чтобы  убрать  маску  следует
установить соответствующий бит.
В  регистре  MIS  устанавливаются  только  те  флаги,  которые  не  закрыты  маской  регистра
IMSC.
Запись  единиц  в  биты  регистра  ICR  сбрасывает  соответствующие  им  флаги  в  регистрах
RIS и MIS, а также прерывания, вызвавшие установку этих флагов. Биты RTRIS и RTMIS
также сбрасываются после чтения буфера приемника



Т а б л и ц а   А . 1 7 . 7  – Регистр управления прямым доступом к памяти



SPI_DMACR



 Сброс: 00000000h







Поле

Бит

Описание

TXDMAE

1

Бит разрешения использования DMA при передаче
0

Не используется

1

Разрешено формирование запросов DMA для обслуживания
буфера FIFO передатчика

RXDMAE

0

Бит разрешения использования DMA при приеме
0

Не используется

1

Разрешено формирование запросов DMA для обслуживания
буфера FIFO приемника

–

31-2

Зарезервировано








394

A.18 Регистры контроллера пользовательской флеш-памяти

Т а б л и ц а   А . 1 8 . 1  – Информационное слово пользовательской флеш



INFO_WORD

+ 0000h (смещение относительно начального адреса флеш-памяти)







Поле

Биты

Описание

LOCK_
IFB_UF

24

Бит включения защиты пользовательской флеш
0  Запрет записи и стирания информационного блока

пользовательской флеш

1  Защита выключена (по умолчанию)

LOCK_
IFB_LF

16

Бит включения защиты загрузочной флеш
0  Запрет записи и стирания информационного блока загрузочной

флеш

1  Защита выключена (по умолчанию)

PORTNUM,
PINNUM

15-12,
11-8

Поле указания вывода микроконтроллера, выбирающего источник
загрузки.
Поле PORTNUM задает номер порта (от 000b до 111b), поле
PINNUM – номер вывода

EXTMEM
SEL

4-3

Выбор номера функции выводов GPIO, на которые подключен
интерфейс внешней памяти
00

Активна первая функция выводов

01

Активна вторая функция выводов

10

Активна третья функция выводов

EN_GPIO

1

Бит включения функции выбора мапируемой памяти
0  Включена функция выбора вывода микроконтроллера, которая

определяет, что мапируется в глобальный адрес памяти 0000h –
флеш-память или внешняя память.
Для указания вывода микроконтроллера используются поля
PORTNUM и PINNUM

1  В адрес 0000h  мапируется флеш-память (по умолчанию)

BOOT
FROM_IFB

0

Бит выбора блока памяти для мапирования в адрес 0000h
основного блока загрузочной флеш-памяти
0  Информационный блок загрузочной флеш-памяти мапируется в

основной блок в область 0000h – 1FFFh. И далее с адреса 0000h
стартует программа пользователя. Основной блок в этом случае
начинается с 2000h

1  Старт программы с адреса 0000h основного блока загрузочной

флеш. По умолчанию, бит установлен

–

31-25,
23-17,
7-5, 2

Зарезервировано








395

Т а б л и ц а   А . 1 8 . 2  – Регистры информационного блока пользовательской флеш

32-разярядные доступные побайтно пользовательские регистры.



USER_REG

+ 004h – + 03Ch
+ 050h – + 07Ch

+ 0A0h – + FFCh





32-разрядные доступные побайтно регистры защиты основного блока загрузочной флеш


BF_LOCK_PAGES31-0

+ 040h



BF_LOCK_PAGES63-32

+ 044h



BF_LOCK_PAGES95-64

+ 048h



BF_LOCK_PAGES127-96

+ 04Ch




32-разрядные  доступные  побайтно  регистры  защиты  основного  блока  пользовательской
флеш.






UF_LOCK_PAGES31-0

+ 080h



UF_LOCK_PAGES63-32

+ 084h



UF_LOCK_PAGES95-64

+ 088h



UF_LOCK_PAGES127-96

+ 08Ch



UF_LOCK_PAGES159-128

+ 090h



UF_LOCK_PAGES191-160

+ 094h



UF_LOCK_PAGES223-192

+ 098h



UF_LOCK_PAGES255-224

+ 09Ch









Каждый  регистр  защиты  взаимодействует  с  32  страницами  (каждой  странице
соответствует  один  бит).  Цифры  в  названии регистров  указывают  на  страницы,  которые
могут  быть  защищены.  Запись  нуля  в  бит  регистра  запрещает  запись  и  стирание
соответствующей страницы. По умолчанию, состояние всех регистров FFFFFFFFh.
Вместо  адреса  регистра  указано  смещение  относительно  начального  адреса  (000h)
информационного блока

Т а б л и ц а   А . 1 8 . 3  – Регистр адреса пользовательской флеш



FMA

A002_2000h

Сброс: 00000000h
















396

Окончание таблицы А.18.3

Поле

Биты

Описание

USERFLASHADDR

15-0

Адрес,  используемый  при  командах  записи,  чтения  и
постраничного стирания.
Должен  быть  записан  до  установки  бита  выполнения
команды записи/чтения/стирания

П р и м е ч а н и е   –  При  постраничном  стирании

младшие 8 бит не имеют значения.

–

31-16

Зарезервировано


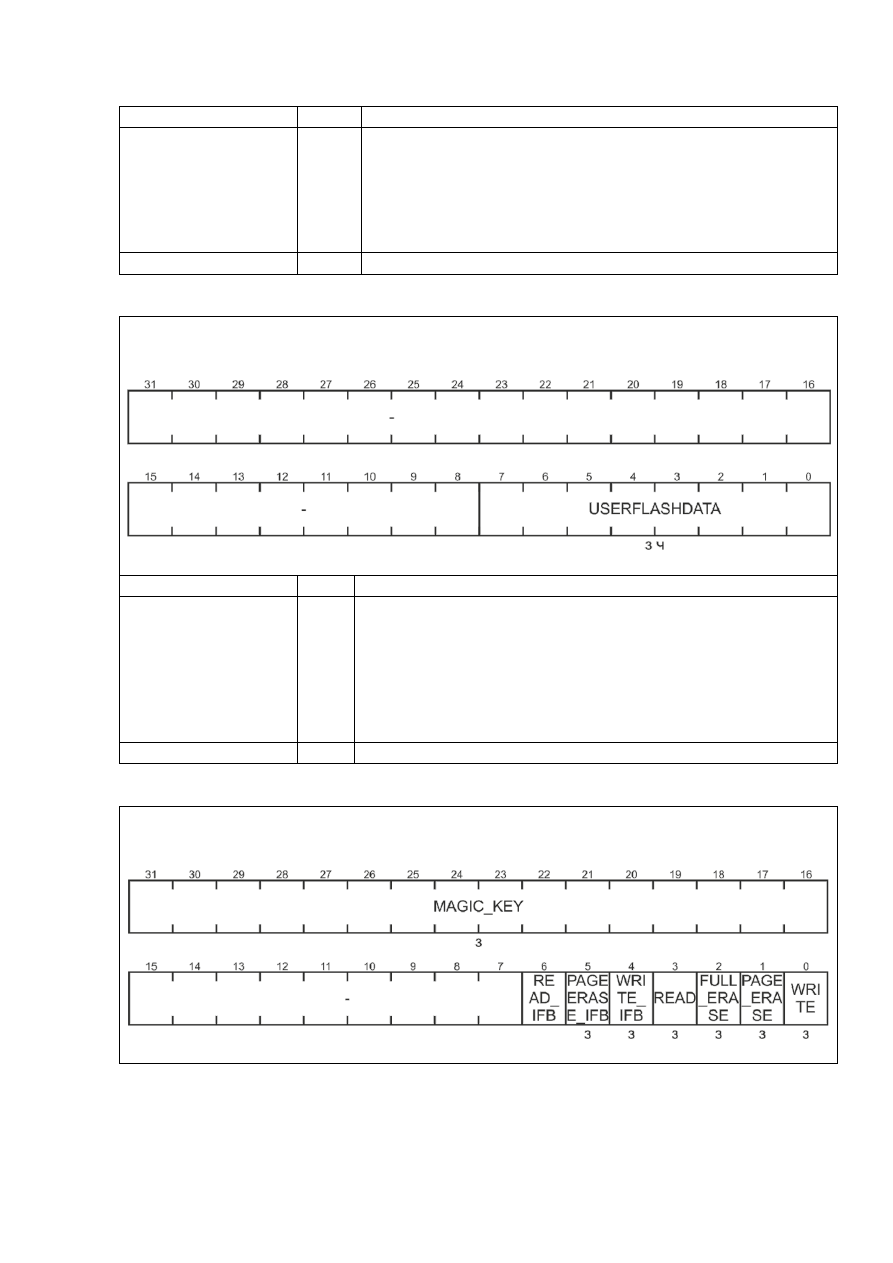

Т а б л и ц а   А . 1 8 . 4  – Регистр данных пользовательской флеш



FMD

A002_2004h

Сброс: 00000000h







Поле

Биты

Описание

USERFLASHDATA


7-0

Байт данных.
Используется при командах записи и чтения через регистр
FMC.
Байт данных должен быть загружены в регистр до
установки бита команды записи.
При чтении данные загружаются автоматически вместе с
очисткой бита команды чтения

–

31-8

Зарезервировано


Т а б л и ц а   А . 1 8 . 5 – Регистр команд пользовательской флеш



FMC

A002_2008h

Сброс: 00000000h

















397

Продолжение таблицы А.18.5

Поле

Бит

Описание

MAGIC_KEY

31-
16

Код запуска команды.
Все команды для вступления в силу должны сопровождаться
записью в поле MAGIC_KEY значения A442h.
Команды должны выполняться по одной, т. е. запись следующей
команды разрешена, только после завершения предыдущей.
Одновременная запись нескольких команд приведет к
невыполнению ни одной из них и выдаст флаг ошибки.
Чтение поля MAGIC_KEY всегда возвращает 0000

READ_IFB

6

Бит чтения информационного блока.
Адрес в регистр FMA (разряды с 8 по 0) должен быть записан до
установки бита READ_IFB.
Установка бита READ_IFB активирует команду чтения из
информационного блока пользовательской флеш.
Прочитанные данные появляются в регистре FMD

PAGEERASE_
IFB

5

Бит постраничного стирания информационного блока.
Данные в регистр FMD и адрес в регистр FMA (разряд 8) должны
быть записаны до установки бита PAGEERASE_IFB. Адрес
нужно указывать поскольку в информационном блоке две
страницы.
Установка бита PAGEERASE_IFB активирует команду постраничного
стирания  в информационном блоке загрузочной флеш.

WRITE_IFB

4

Бит записи в информационный блок.
Данные в регистр FMD и адрес в регистр FMA (разряды с 8 по 0)
должны быть записаны до установки бита WRITE_IFB.
Установка бита WRITE_IFB активирует команду записи в
информационный блок загрузочной флеш

READ

3

Бит чтения основного блока.
Адрес в регистр FMA должен быть записан до установки бита
READ.
Установка бита READ активирует команду чтения из основного
блока пользовательской флеш.
Прочитанные данные появляются в регистре FMD

FULL_ERASE

2

Бит стирания основного блока.
Установка бита FULL_ERASE активирует команду полного
стирания основного блока пользовательской флеш

PAGE_ERASE

1

Бит постраничного стирания основного блока.
Данные в регистр FMD и адрес в регистр FMA (разряды с 15 по 8)
должны быть записаны до установки бита PAGE_ERASE.
Установка бита PAGE_ERASE активирует команду
постраничного стирания  в основном блоке пользовательской
флеш

WRITE

0

Бит записи в основной блок.
Данные в регистр FMD и адрес в регистр FMA должны быть
записаны до установки бита WRITE.
Установка бита WRITE активирует команду записи в основной
блок пользовательской флеш

–

15-7  Зарезервировано

Каждый бит 6 по 0 по окончании выполнения команды сбрасывается автоматически







398

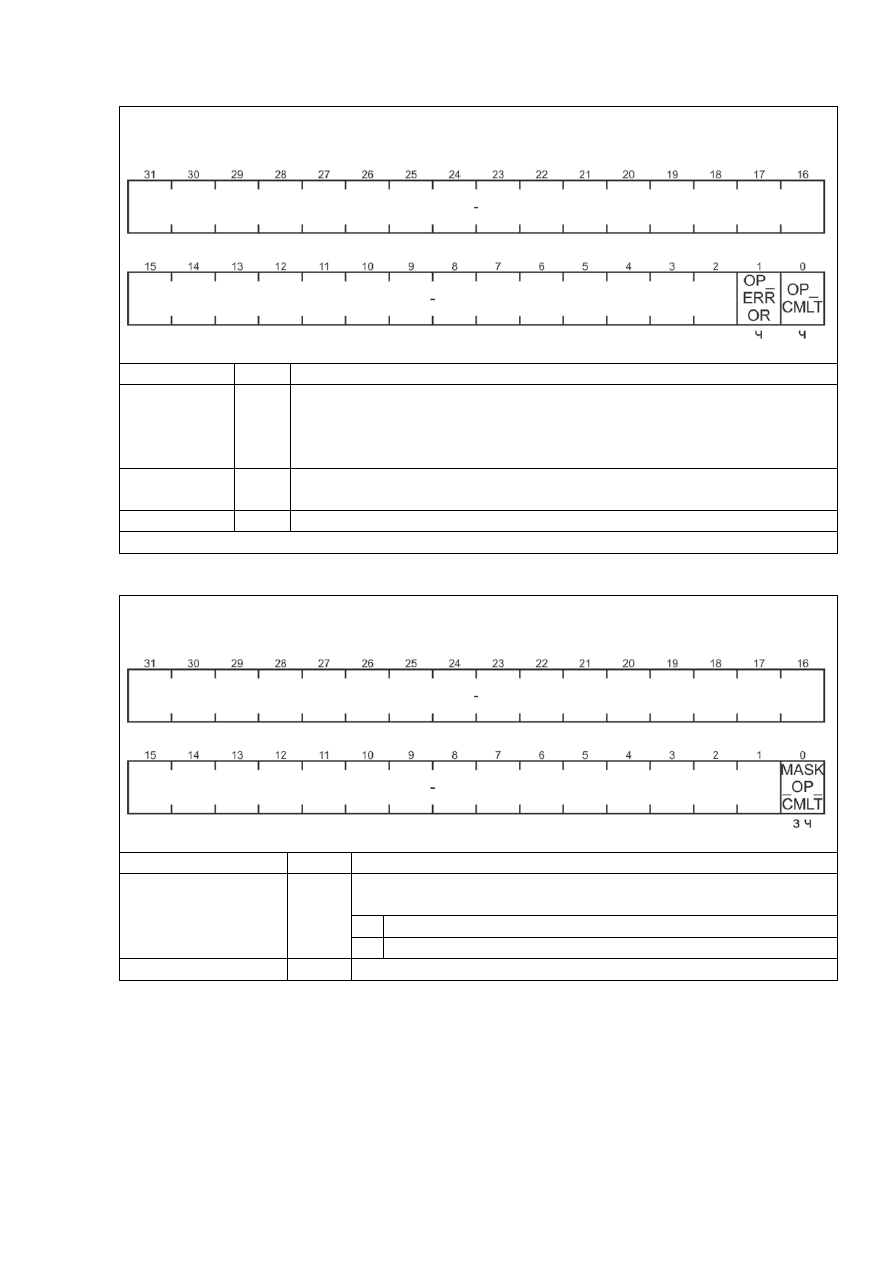

Т а б л и ц а   А . 1 8 . 6  – Регистр статуса пользовательской флеш



FCIS

A002_200Ch

Сброс: 00000000h







Поле

Бит

Описание

OP_ERROR

1

Флаг ошибки записи.
Устанавливается в случае попытки стирания блок защищенного от
записи, попытки записи в не существующий блок либо чтения из
несуществующего блока флеш

OP_CMLT

0

Флаг завершения операции.
Устанавливается по завершении операции чтения/записи/стирания

–

31-2

Зарезервировано

Каждый флаг сбрасывается записью единицы в соответствующий бит регистра FСI

Т а б л и ц а   А . 1 8 . 7  – Регистр маски прерываний пользовательской флеш



FCIM

A002_2010h

Сброс: 00000000h







Поле

Бит

Описание

MASK_OP_CMLT

0

Бит разрешения генерирования прерывания по завершении
операции чтения/записи/стирания

0  Запрещено
1  Разрешено

–

31-1

Зарезервировано















399

Т а б л и ц а   А . 1 8 . 8  – Регистр сброса флагов статуса пользовательской флеш



FCIC

A002_2014h

Сброс: 00000000h







Поле

Бит

Описание

CLR_OP_ERR

1

Бит сброса флага ошибки записи.
Запись единицы сбрасывает флаг OP_ERROR в регистре FCIS

CLR_OP_CMLT  0

Бит сброса флага завершения операции.
Запись единицы сбрасывает флаг OP_CMLT в регистре FCIS

–

31-2

Зарезервировано


Т а б л и ц а   A . 1 8 . 9 – Регистры временных параметров пользовательской флеш-памяти

Мнемоника

Назначение параметра, задаваемого

регистром

Значение

по сбросу



Диапазон

значений



T_ACC

Используется в транзакциях чтения из
флеш-памяти, задает задержку от
установки адреса, до считывания данных
из флеш-памяти

4 такта



3 такта и

более

T_NVS

Используется в транзакциях записи и
стирания, задает задержку поднятия
сигнала NVSTR после поднятия сигнала
PROG

500 тактов



500 тактов и

более

T_NVH

Используется в транзакциях записи и
стирания, задает задержку отпускания
сигнала NVSTR после отпускания сигнала
PROG

T_RCV

Используется в транзакциях записи и
стирания, задает задержку от отпускания
сигнала NVSTR до поднятия его на
следующей транзакции

100 тактов



100 тактов и

более

T_PGS

Используется в транзакциях записи, задает
задержку поднятия сигнала YE после
поднятия сигнала NVSTR

1000 тактов



1000 тактов и

более

T_PROG

Используется в транзакциях записи, задает
длительность сигнала PROG в транзакциях
записи

2000 тактов



От 2000

до 4000 тактов

T_PGH

Используется в транзакциях записи, задает
задержку отпускания сигнала NVSTR
после отпускания сигнала YE

2 такта



2 такта и

более








400

Окончание таблицы А.18.9

Мнемоника

Назначение параметра, задаваемого

регистром

Значение

по сбросу



Диапазон

значений



T_ERASE

Используется в транзакциях стирания,
задает длительность сигнала ERASE в
транзакциях стирания

2000000

тактов



От 2000000

до 4000000

тактов

T_ME

Используется в транзакциях массового
стирания, задает длительность сигнала
ERASE в транзакциях массового стирания

T_NVH1

Используется в транзакциях массового
стирания, задает задержку отпускания
сигнала NVSTR после отпускания сигнала
ERASE

10000

тактов



10000 тактов

и более

Примечания
1 Все параметры задаются в тактах системного сигнала.
2 Мнемоническое название регистра параметра совпадает с названием параметра.
