АРМ «Орион Про» версия 1.20 сервисный пакет 1. Руководство по эксплуатации (2016 год)

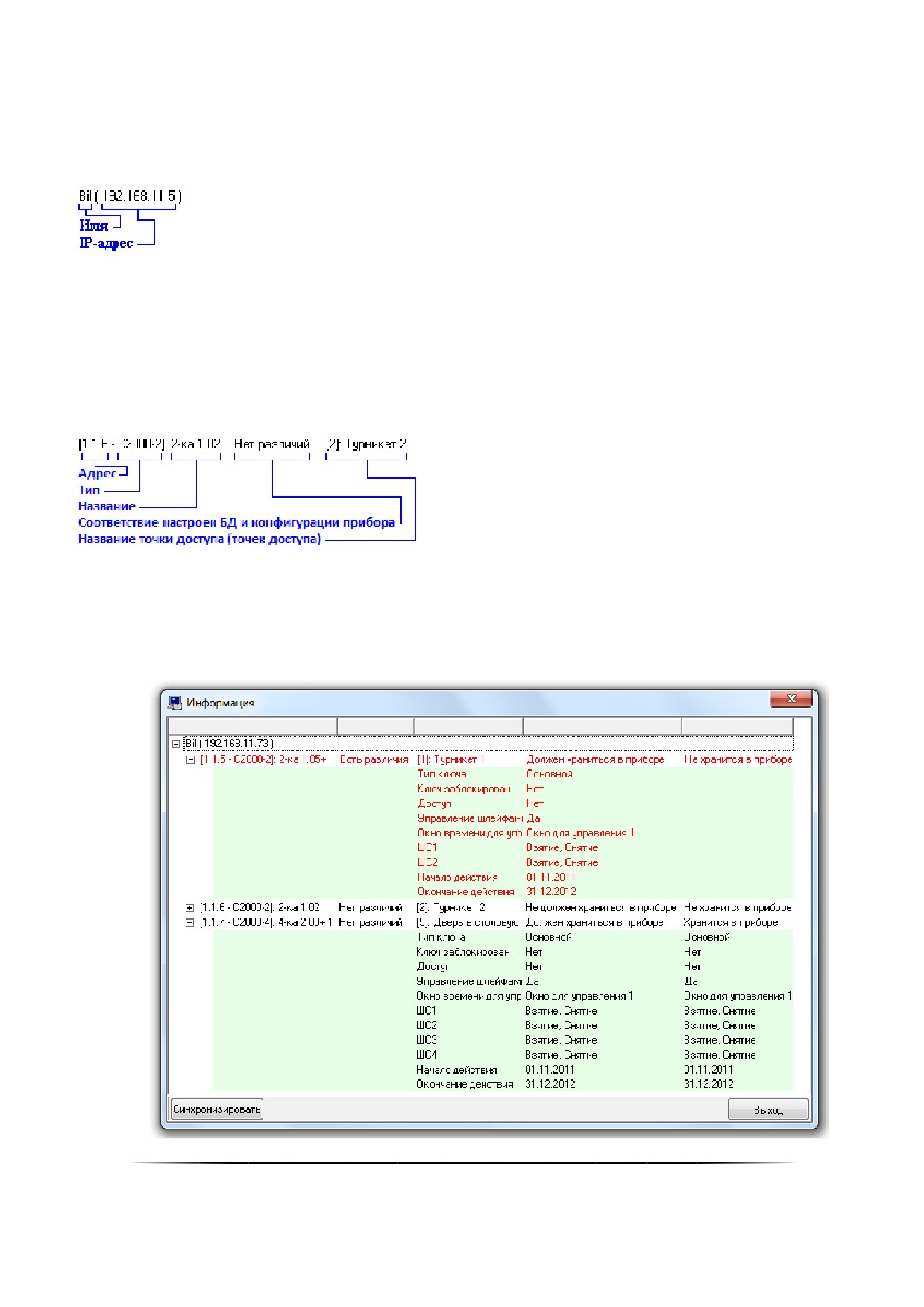

Возможно несколько вариантов соответствия настроек Базы данных для ключа карты и хранимой в кон-

кретном приборе информации.

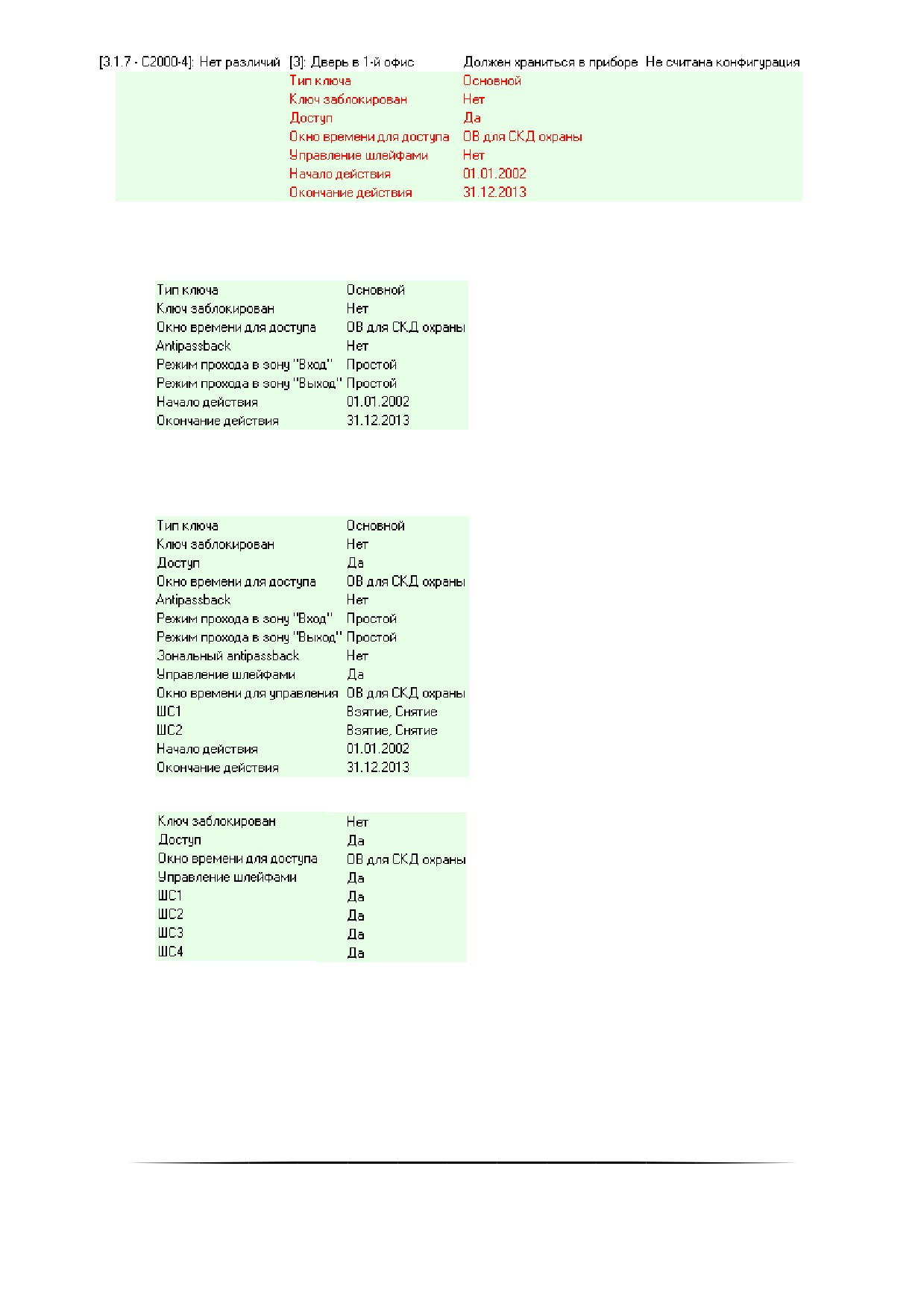

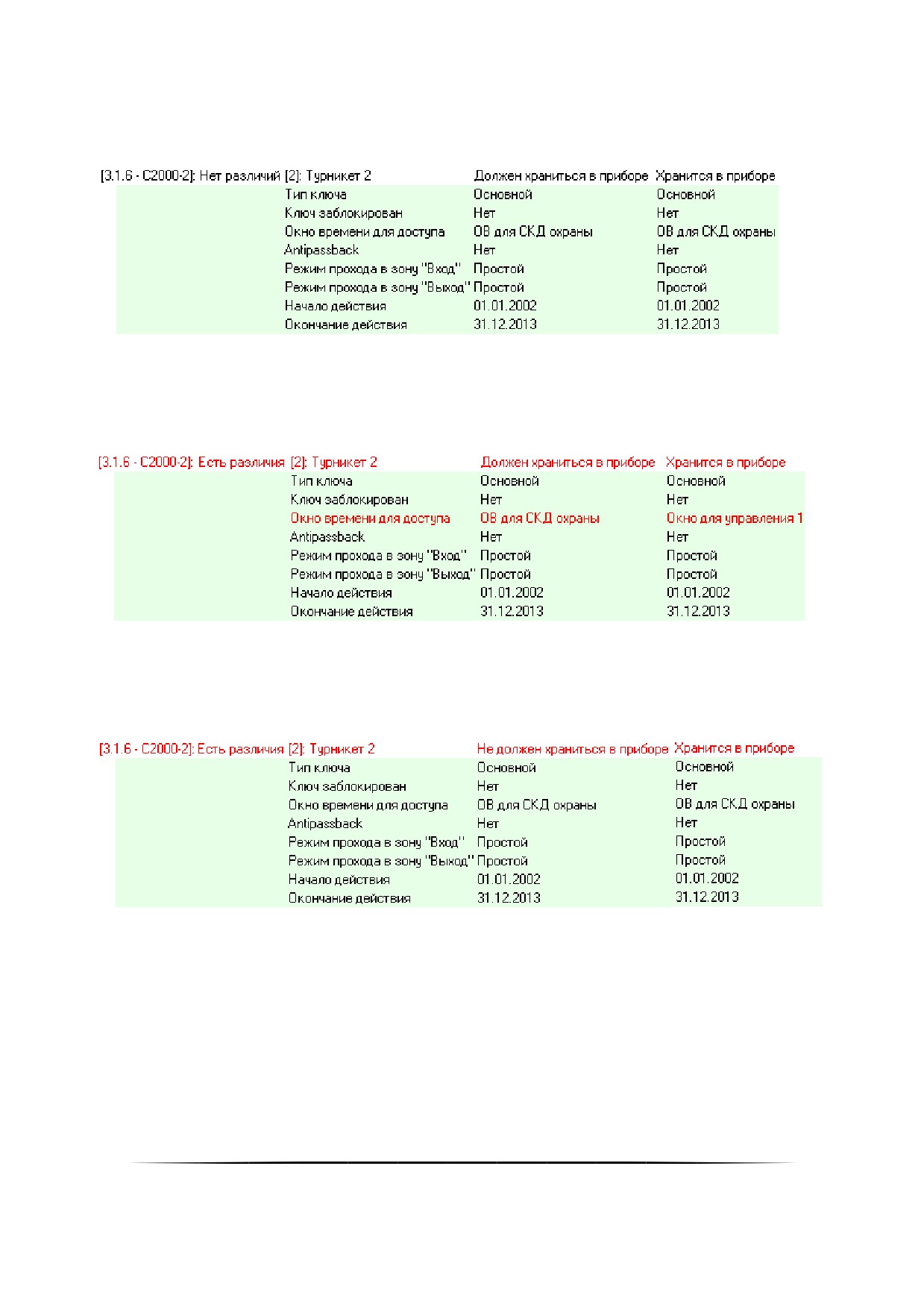

Вариант 1

Если считана конфигурация прибора и настройки Базы данных для ключа/карты/отпечатка соответствуют

хранимой в приборе информации, то все параметры прибора и сам прибор отображаются чёрным цветом:

В этом случае никаких действий производить не требуется.

Вариант 2

Если считана конфигурация прибора, а настройки Базы данных для ключа/карты/отпечатка не соответствуют

хранимой в приборе информации, то соответствующие параметры прибора и сам прибор отображаются красным

цветом:

В этом случае требуется произвести синхронизацию.

Вариант 3

Если считана конфигурация прибора и, в соответствии с настройками Базы данных, ключ/карта не должен

храниться в приборе, но хранится в нём, то прибор отображается красным цветом, а соответствующий столбец

имеет название «Не должен храниться в приборе»:

В этом случае требуется произвести синхронизацию.

Вариант 4

Если не считана конфигурация прибора, то прибор отображается чёрным цветом, а соответствующий стол-

бец пуст и имеет название «Не считана конфигурация»:

401

o Ядро опроса запущено, но между рабочими местами (компьютерами), на которых установлены Админи-

стратор Базы данных и Ядро опроса, нет связи;

o связь между рабочими местами есть, но в Администраторе Базы данных для рабочего места с Ядром

опроса прописан некорректный IP-адрес;

o связь между рабочими местами есть, но на рабочем месте с Ядром опроса установлено два сетевых

адаптера и в Администраторе Базы данных для этого рабочего места прописан IP-адрес второго адапте-

ра.

6.12.3.3.2 Синхронизация всех идентификаторов с приборами

Для того чтобы синхронизировать коды (и права) всех ключей TouchMemory, Proximity-карт и отпечатков

пальцев с приборами, необходимо, чтобы:

 были запущены Ядра опроса, управляющие приборами, с которыми необходима синхронизация;

 была считана конфигурация из приборов, с которыми необходима синхронизация (из самих приборов

либо автоматически из кэша);

 было получено состояние идентификаторов Базы данных.

Синхронизация ключей/карт/отпечатков Базы данных производится только с теми приǦ

борами, с которыми есть связь и из которых была считана конфигурация.

Для синхронизации всех ключей TouchMemory, Proximity-карт и отпечатков пальцев Базы данных со всеми

приборами необходимо выбрать пункт меню «Сервис» / «Синхронизировать все коды ключей TouchMemory (Prox-

imity)».

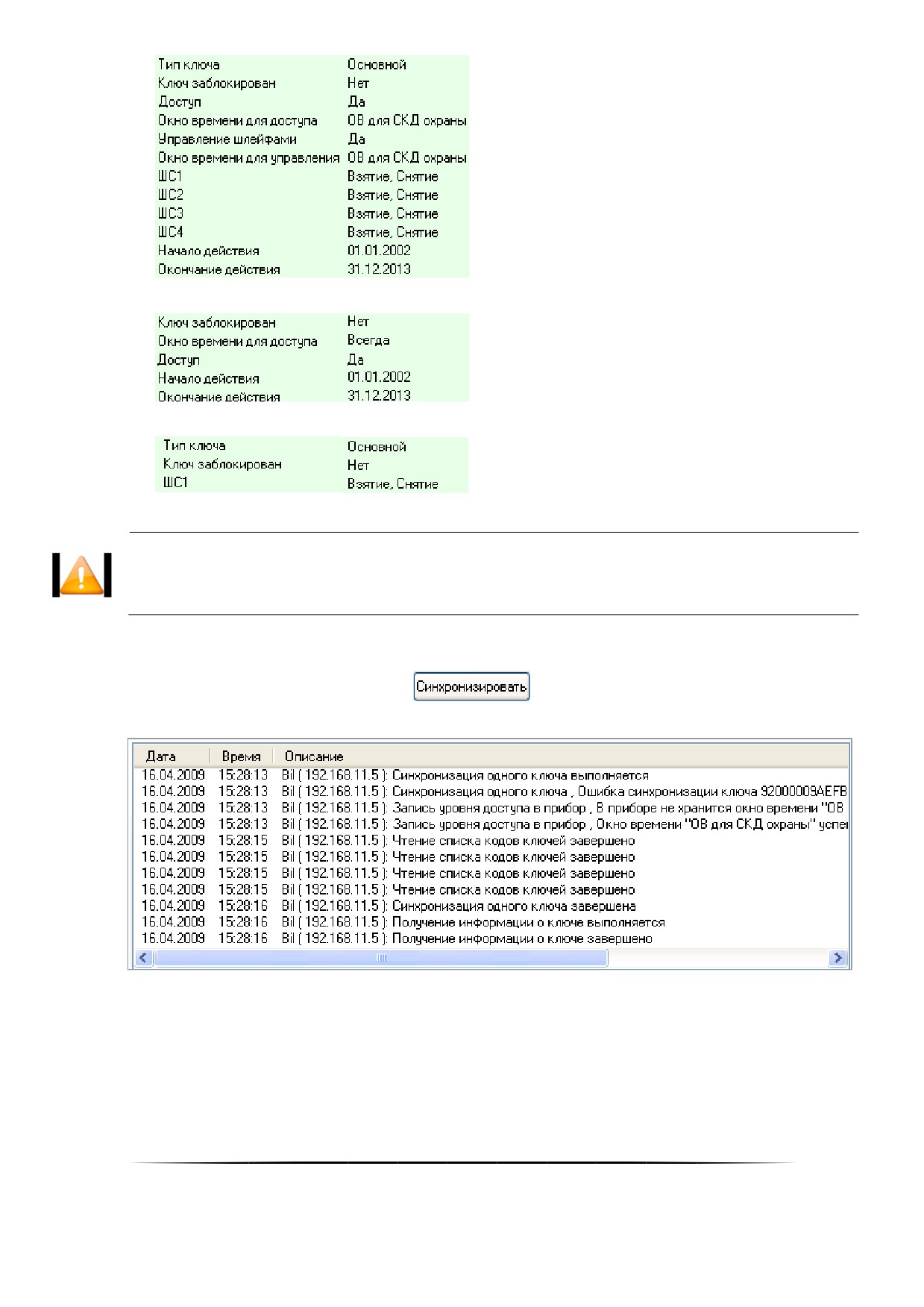

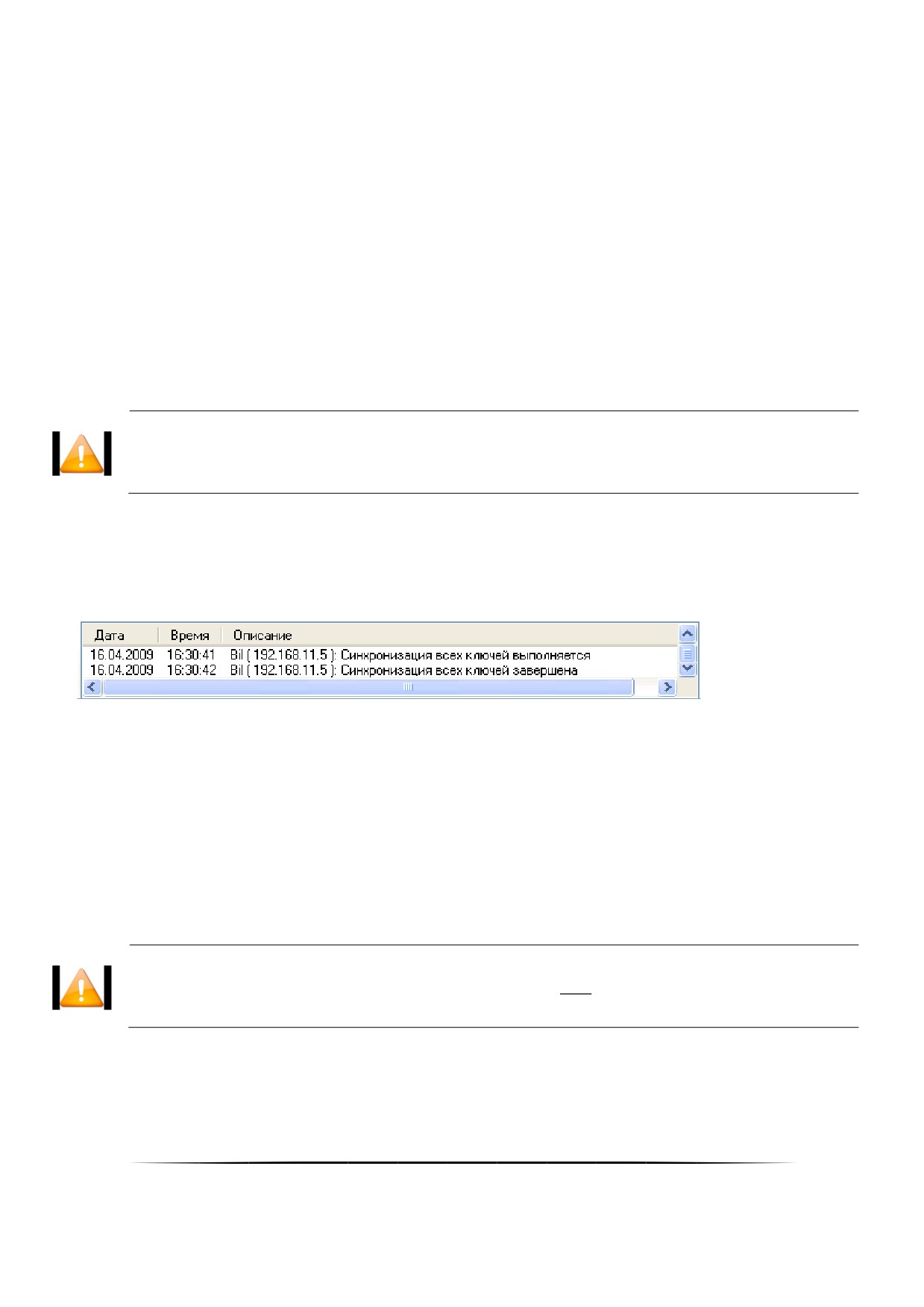

Информация о процессе синхронизации будет отображена в логе Администратора Базы данных:

В случае, если в логе отобразилось сообщение о том, что произошла ошибка синхронизации идентификато-

ра по причине отсутствия в приборе соответствующего уровня доступа или окна времени, то будет произведена

автоматическая запись окон времени и уровней доступа, а затем и идентификатора.

Соответственно, если после синхронизации какой-либо идентификатор работает не так, как ожидалось, то

необходимо проверить параметры идентификатора в приборах при помощи окна «Информация» (см. предыду-

щий пункт 6.12.3.3.1).

6.12.3.3.3 Перезапись идентификаторов в приборах

Имеется возможность провести синхронизацию списка ключей/карт/отпечатков с определёнными приборами

с предварительным удалением всех хранящихся в этих приборах ключей/карт/отпечатков.

При данном типе синхронизации, перед записью кодов ключей/карт/отпечатков в выбранǦ

ные приборы, предварительно производится удаление всех хранящихся в этих приборах

ключей/карт/отпечатков.

Для того чтобы перезаписать коды (и права) всех ключей TouchMemory, Proximity-карт и отпечатков пальцев

в приборах, необходимо, чтобы:

 были запущены Ядра опроса, управляющие приборами, в которых необходима перезапись;

404

 была считана конфигурация из приборов, в которых необходима перезапись (из самих приборов либо ав-

томатически из кэша);

 было получено состояние идентификаторов Базы данных.

Перезапись ключей/карт/отпечатков Базы данных производится только в тех приборах, с которыми есть

связь и из которых была считана конфигурация.

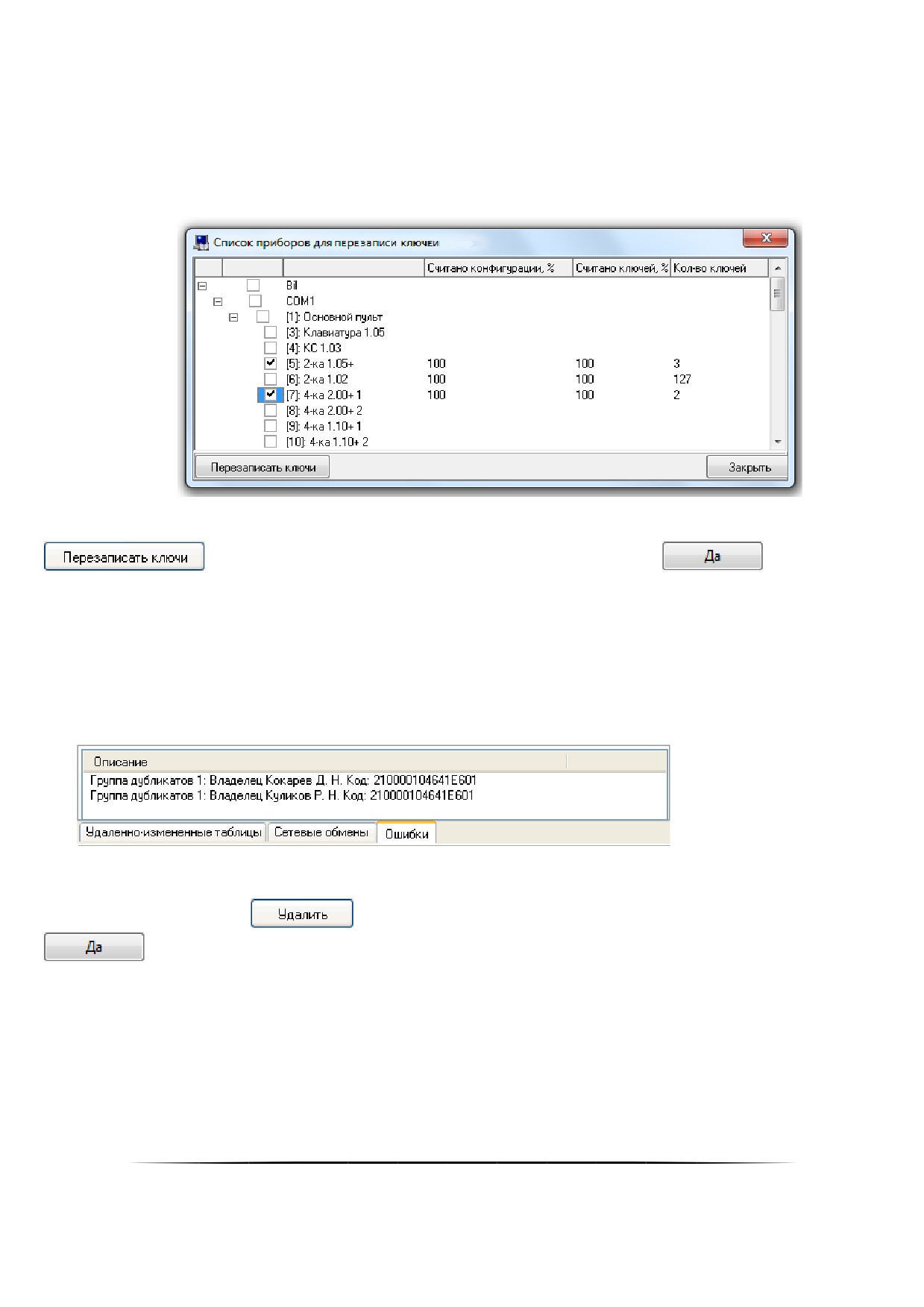

Необходимые действия производятся в диалоговом окне «Список приборов для перезаписи ключей», кото-

рое вызывается при помощи пункта меню «Сервис» / «Перезапись ключей в приборах».

Для синхронизации всех ключей TouchMemory и Proximity-карт Базы данных с частью приборов необходимо

в диалоговом окне «Список приборов для перезаписи ключей» отметить требуемые приборы, нажать кнопку

и подтвердить необходимость синхронизации, нажав кнопку

в появившемся

диалоговом окне.

6.12.3.4 Поиск дубликатов идентификаторов в Базе данных

В Администраторе Базы данных АРМ «Орион Про» имеется возможность поиска дубликатов ключей Touch

Memory или Proximity-карт, добавленных в Базу данных.

Для того чтобы провести поиск дубликатов ключей/карт в Базе данных, необходимо выбрать пункт меню

«Сервис» / «Поиск дубликатов кодов ключей в Базе данных». Будет произведён поиск дубликатов ключей/карт и,

в случае их обнаружения, в логе Администратора Базы данных появится новая вкладка «Ошибки».

На данной вкладке будут отображены все дубликаты ключей/карт, присутствующих в Базе данных.

При необходимости можно удалить какой-либо ключ/карту стандартным образом, выбрав ключ/карту в спис-

ке паролей и, нажав кнопку

, подтвердить удаление в появившемся диалоговом окне, нажав кнопку

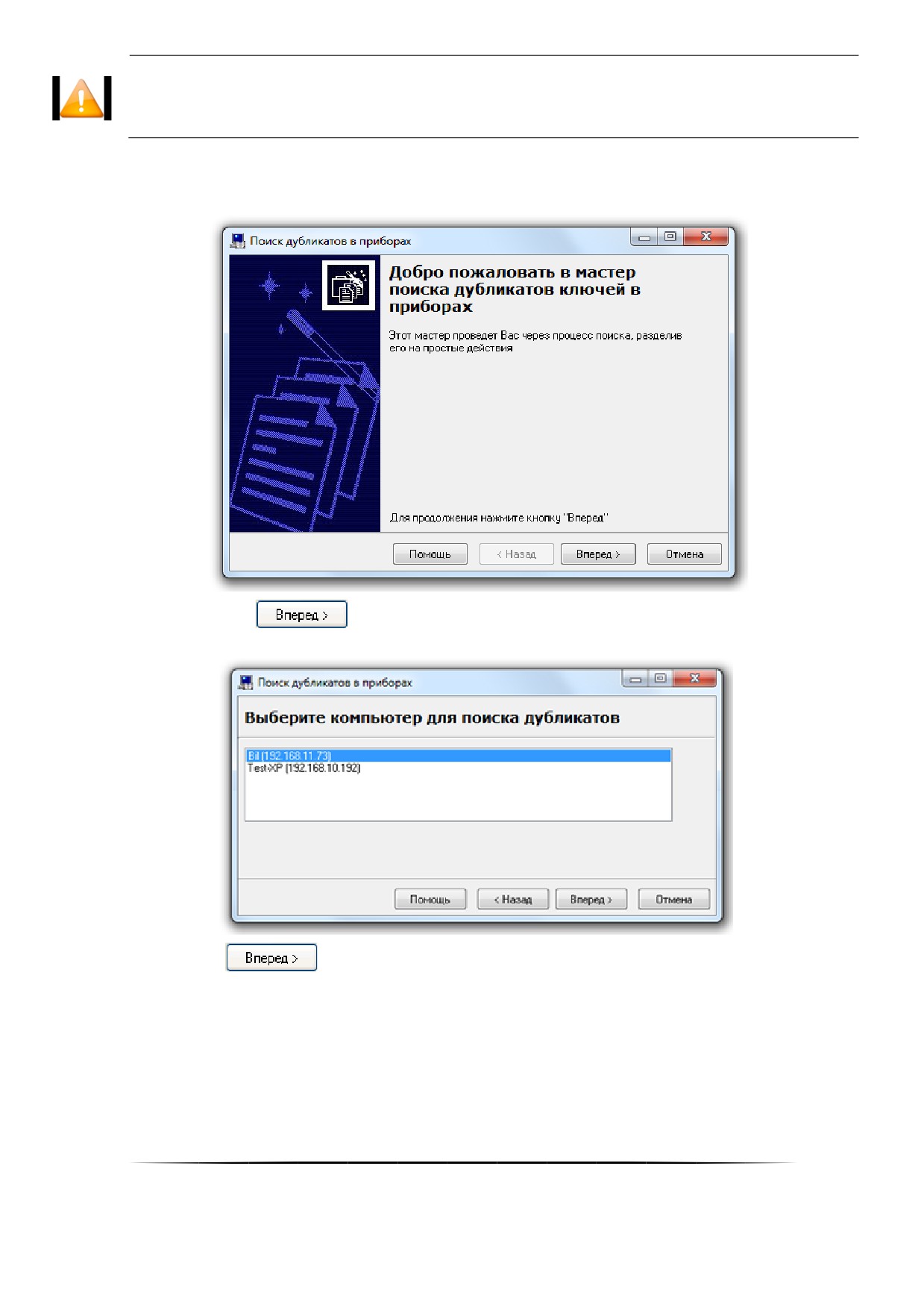

6.12.3.5 Поиск дубликатов идентификаторов в приборах

В Администраторе Базы данных АРМ «Орион Про» имеется возможность поиска дубликатов ключей Touch

Memory или Proximity-карт в приборах.

405

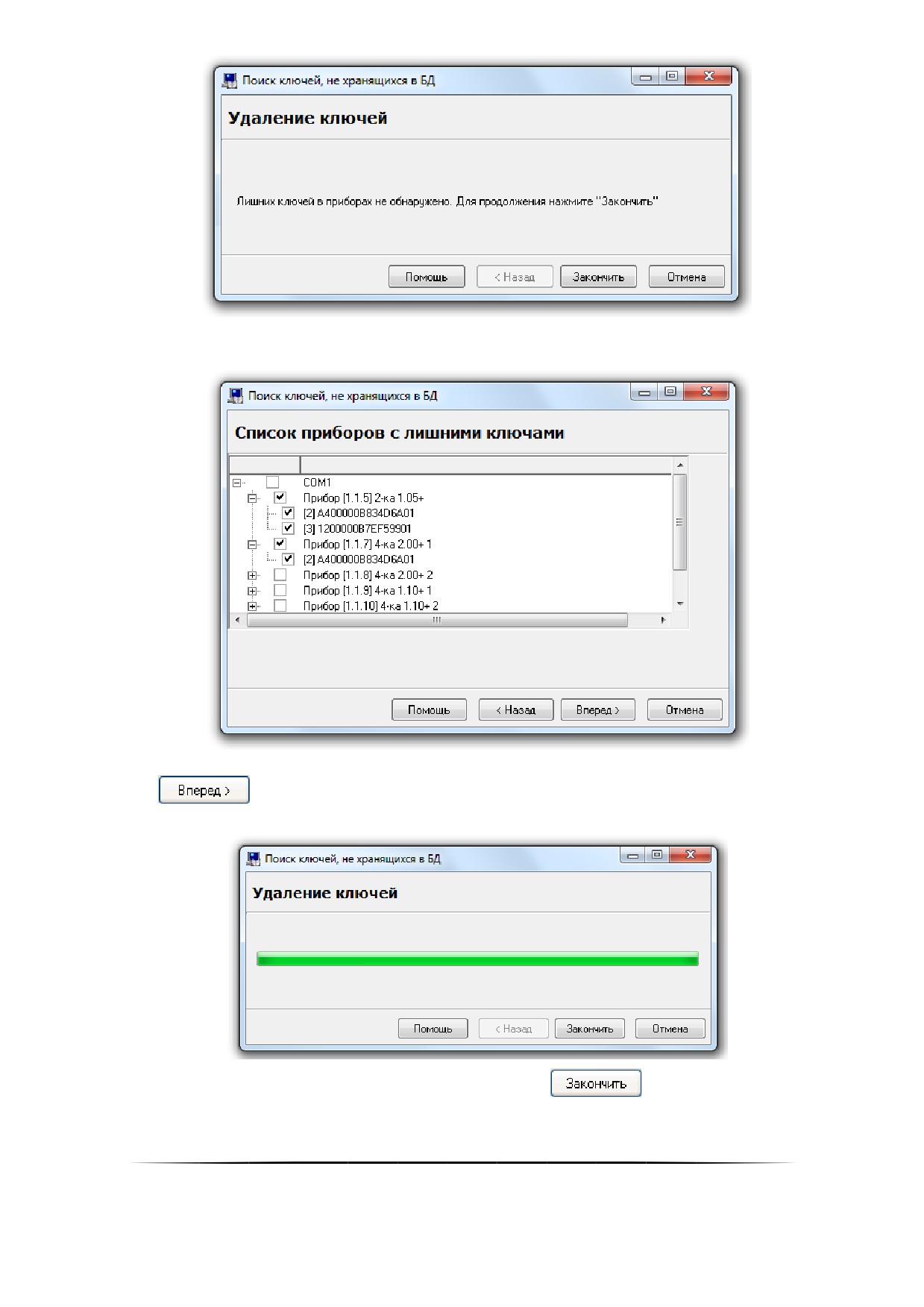

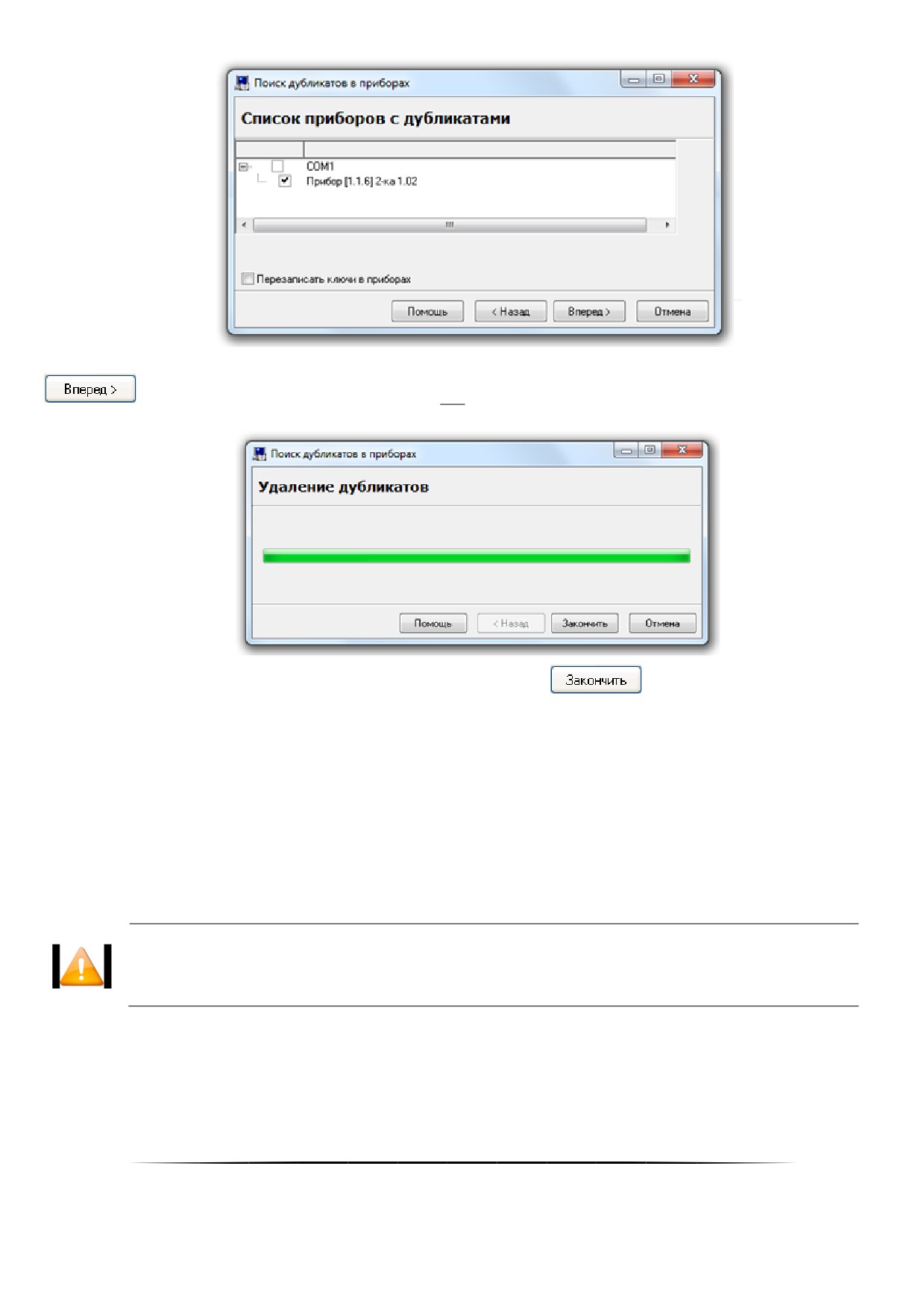

Для удаления ключей/карт из приборов необходимо отметить требуемые приборы и нажать кнопку

. Из выбранных приборов будут удалены все ключи/карты, и отобразится последняя страница масте-

ра:

Для завершения работы с мастером необходимо нажать кнопку

Если в предыдущем окне установить галку «Перезаписать ключи в приборах», то после удаления идентифи-

каторов из выбранных приборов в приборы будут записаны идентификаторы в соответствии с настройками Базы

данных.

6.12.3.6 Поиск лишних идентификаторов в приборах

В Администраторе Базы данных АРМ «Орион Про» имеется возможность поиска лишних ключей Touch

Memory, Proximity-карт или отпечатков пальцев в приборах.

Этот поиск целесообразно использовать в том случае, если в памяти приборов существуют клю-

чи/карты/отпечатки, не хранящиеся в Базе данных АРМ «Орион Про».

Перед тем как производить поиск лишних ключей/карт/отпечатков в приборах, необходиǦ

мо считать конфигурацию приборов (из самих приборов либо автоматически из кэша).

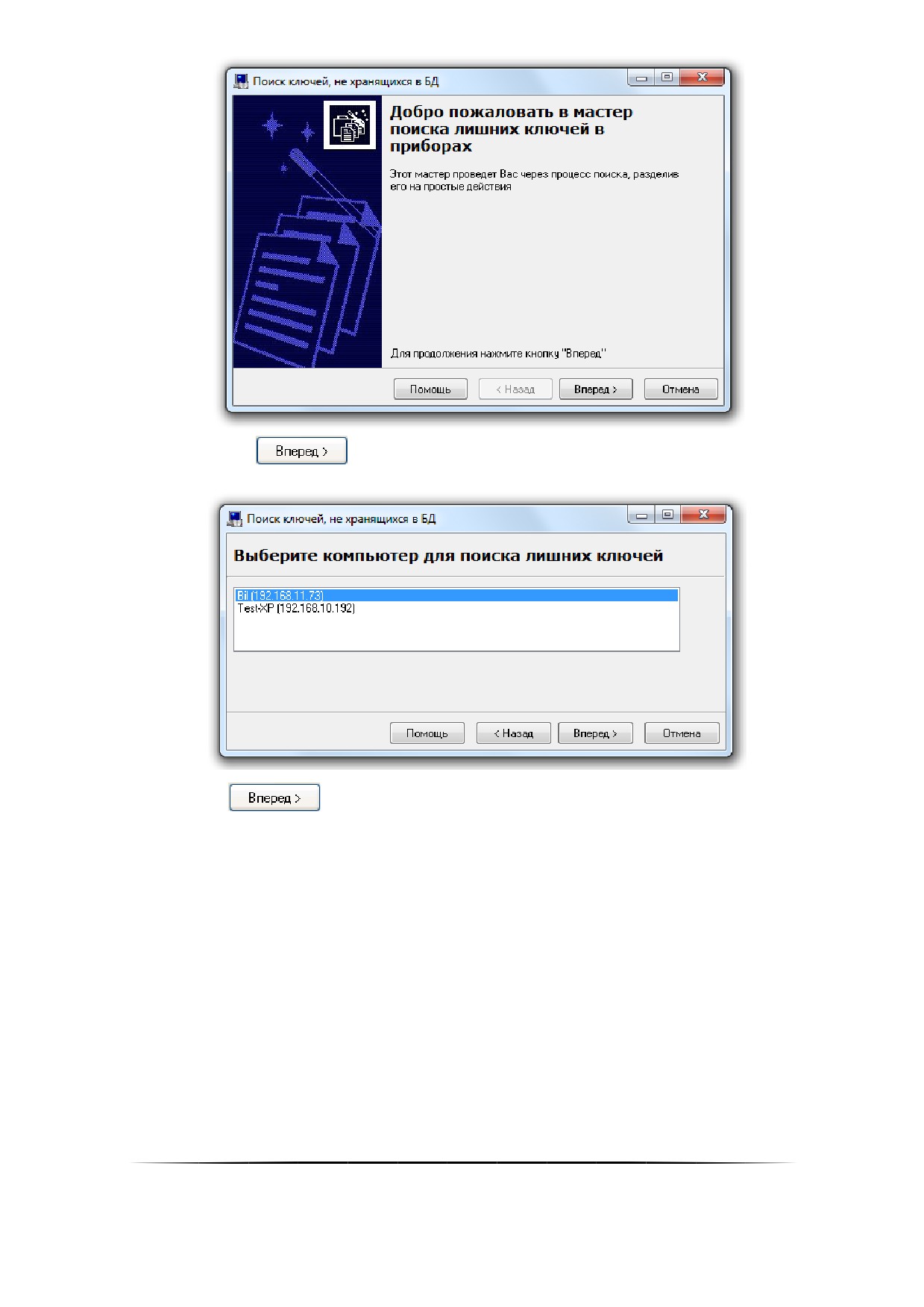

Для того чтобы провести поиск лишних ключей/карт/отпечатков в приборах, необходимо выбрать пункт меню

«Сервис» / «Поиск лишних ключей в приборах». Будет запущен мастер поиска лишних ключей/карт/отпечатков в

приборах:

407

6.15.1

Импорт конфигурации из пульта «С2000ǽ / «С2000Мǽ

Администратор Базы данных АРМ «Орион Про» (при помощи Ядер опроса) позволяет импортировать уже

созданную конфигурацию из пульта «С2000»/«С2000М».

На соответствующем компьютере должна быть установлена и хотя бы один раз запущеǦ

на программа конфигурирования пульта PProg.

Для того чтобы импортировать конфигурацию из пульта «С2000»/«С2000М» в Базу данных АРМ «Орион

Про», необходимо на странице Администратора Базы данных «Адреса приборов» (или «Структура системы»)

проделать следующие действия:

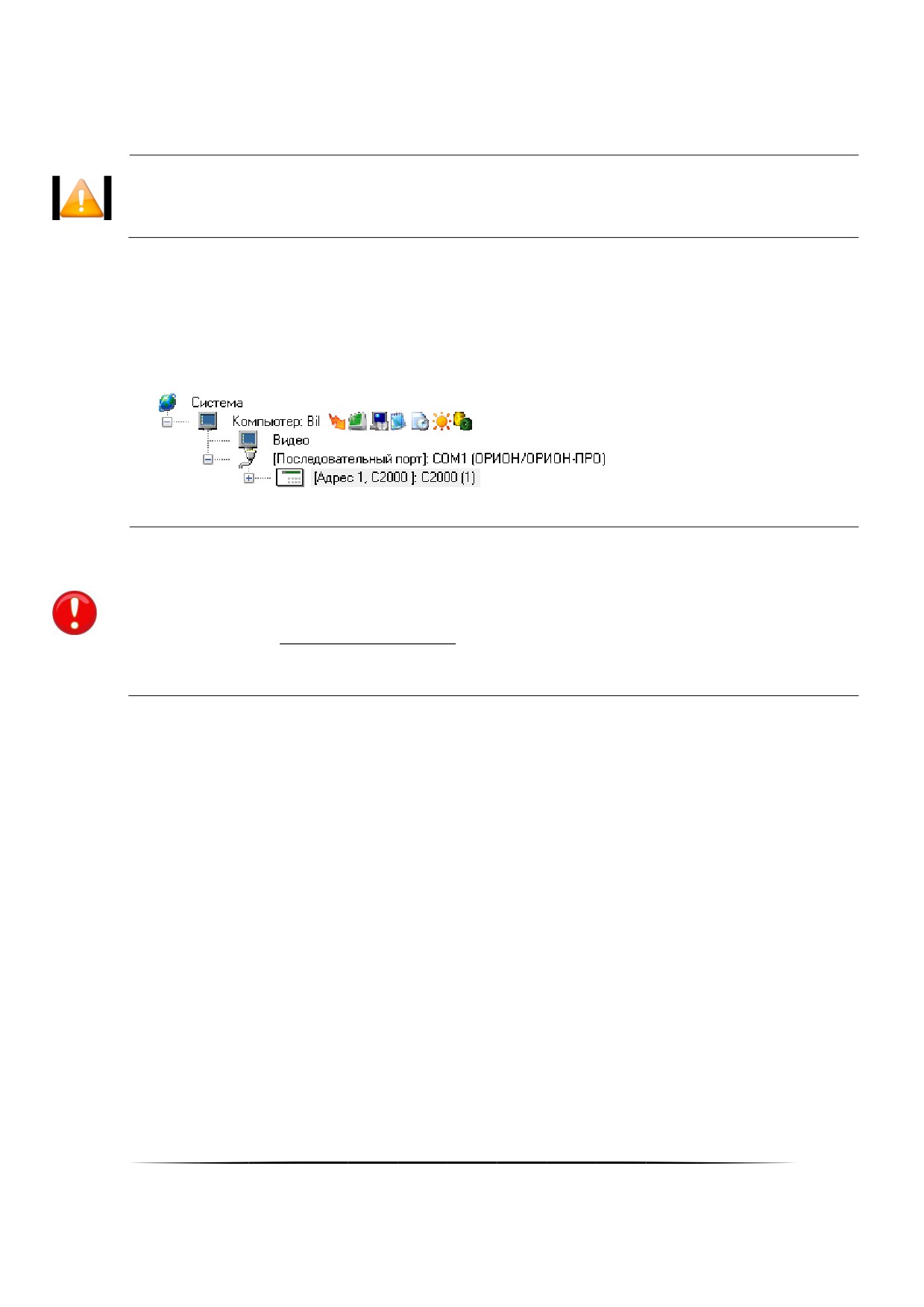

 В дереве объектов системы должно быть добавлено и сконфигурировано рабочее место с Ядром опроса,

к которому подключён пульт «С2000»/«С2000М». К этому рабочему месту требуется добавить COM-порт,

к COM-порту добавить пульт «С2000»/«С2000М» с его адресом по интерфейсу RS-485.

Если приборы, подключённые к данному COM-порту, будут работать в протоколе «Орион

Проǽ (а пульт, соответственно, в режиме «Компьютерǽ), то после окончания импортироǦ

вания конфигурации пульта будет необходимо выставить в Базе данных для пульта

«С2000ǽ/«С2000Мǽ в качестве адреса его адрес по интерфейсу RS-232.

Соответственно, строго рекомендуется использовать для пульта «С2000ǽ/«С2000Мǽ одиǦ

наковый адрес и по интерфейсу RS-232, и по интерфейсу RS-485. В этом случае менять адǦ

рес не придётся.

 Если планируется использование протокола «Орион», то пульт «С2000»/«С2000М» должен быть переве-

дён в режим «ПИ\Резерв».

 Если планируется использование протокола «Орион Про», то пульт «С2000»/«С2000М» должен быть пе-

реведён в режим «Компьютер», а затем в «Режим программирования».

 Если Ядро опроса, к которому подключён пульт, уже было запущено, то рекомендуется провести обнов-

ление информации из Базы данных в Ядре опроса (пункт меню «Сервис» / «Обновить БД в “Оперативной

задаче”»). В противном случае необходимо запустить Ядро опроса (из Оболочки системы).

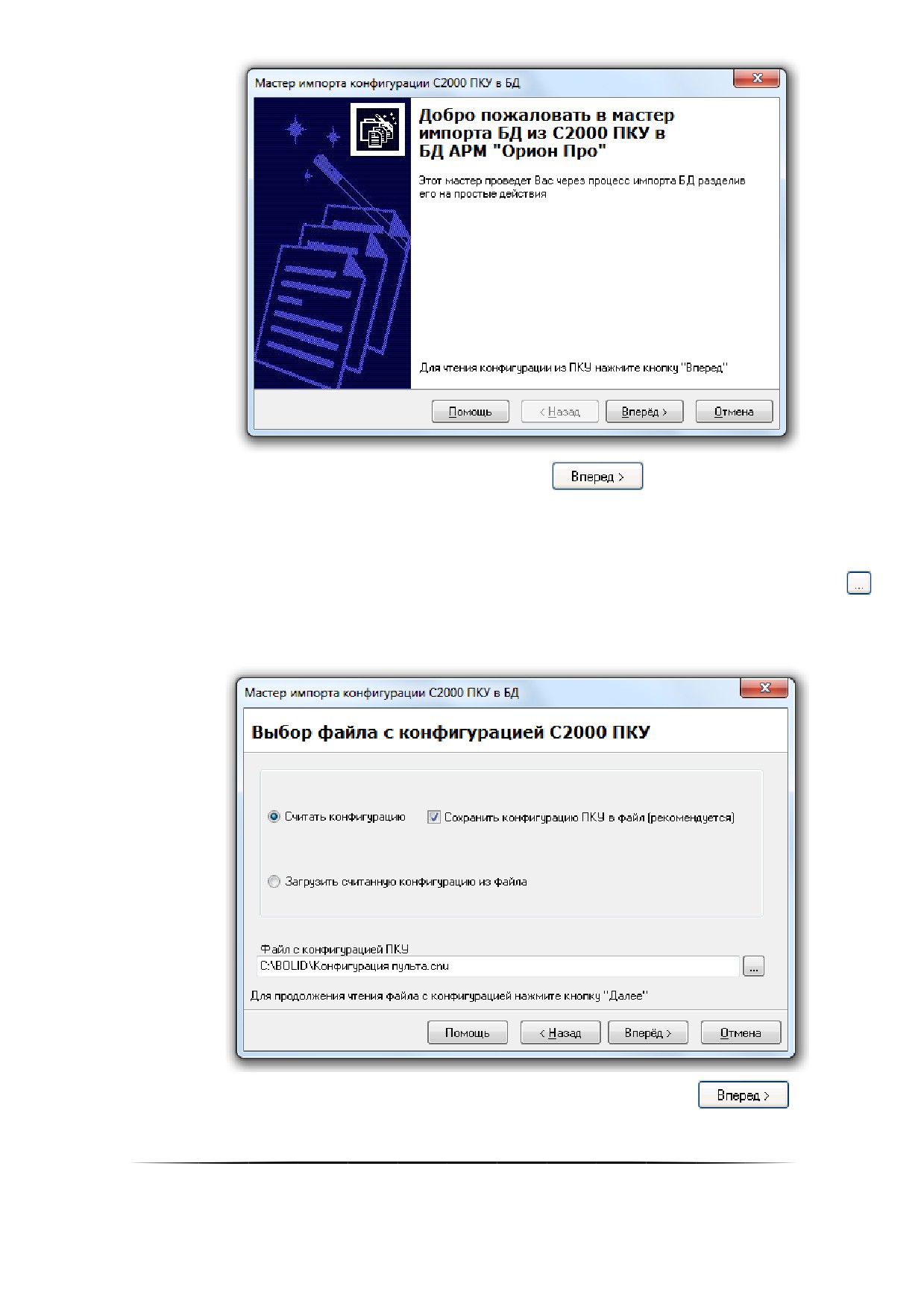

 Далее необходимо вызвать мастер импорта конфигурации (выбрав пункт меню «Сервис» / «Импорт кон-

фигурации пульта из прибора»).

412

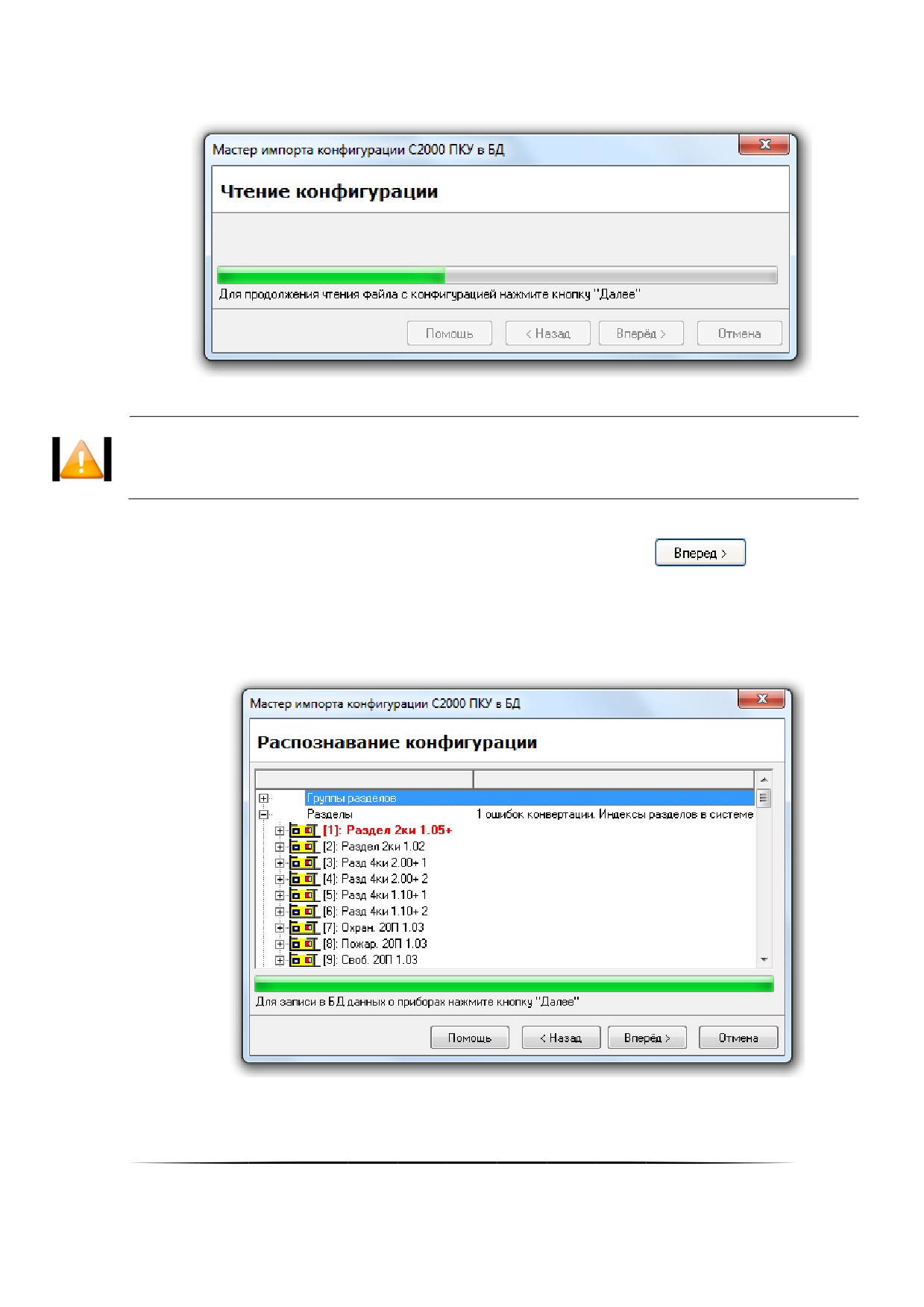

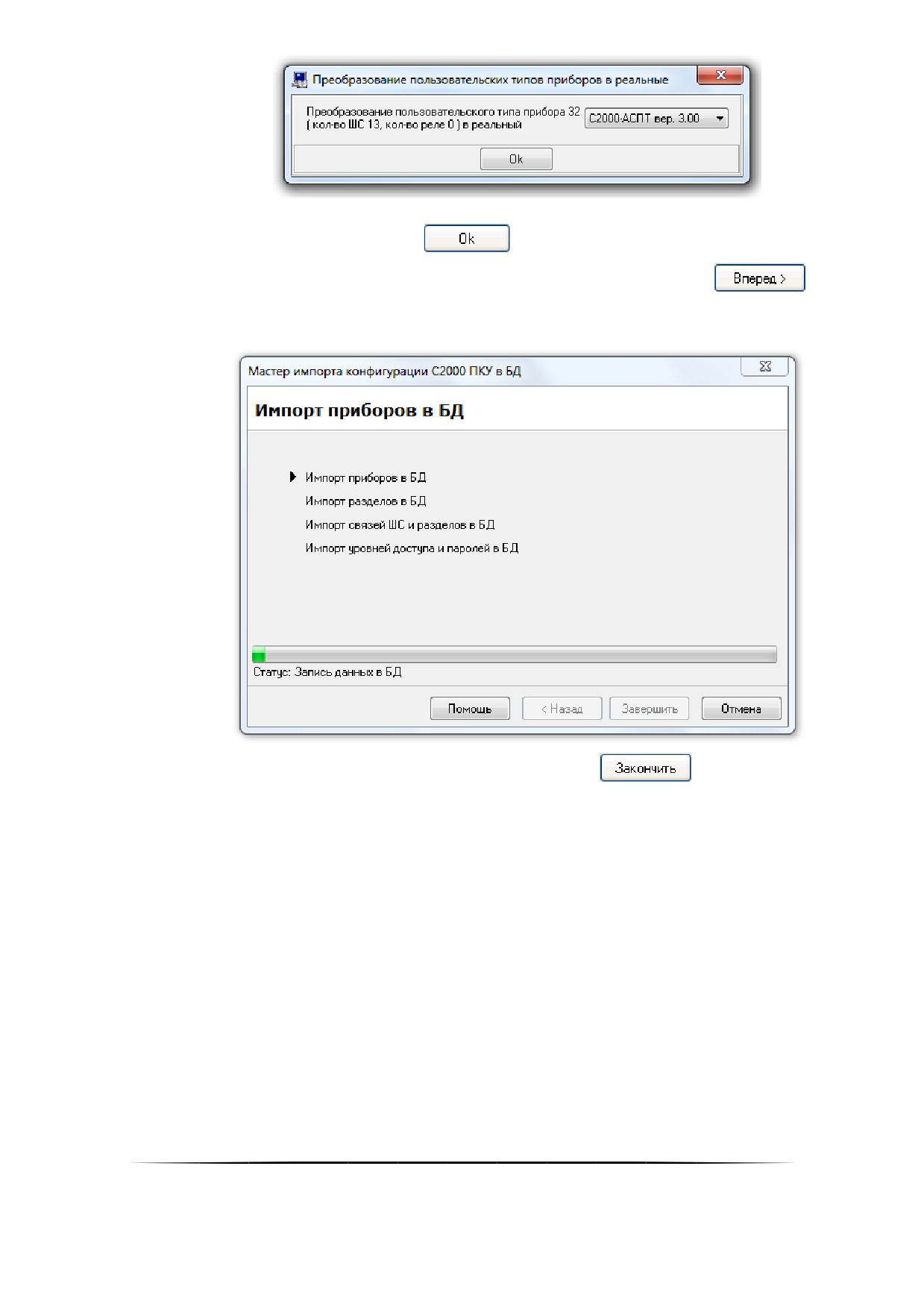

В данном диалоговом окне требуется ввести реальный тип прибора, которому присвоен указан-

ный пользовательский тип, и нажать кнопку

Для перехода на следующую страницу мастера требуется нажать на кнопку

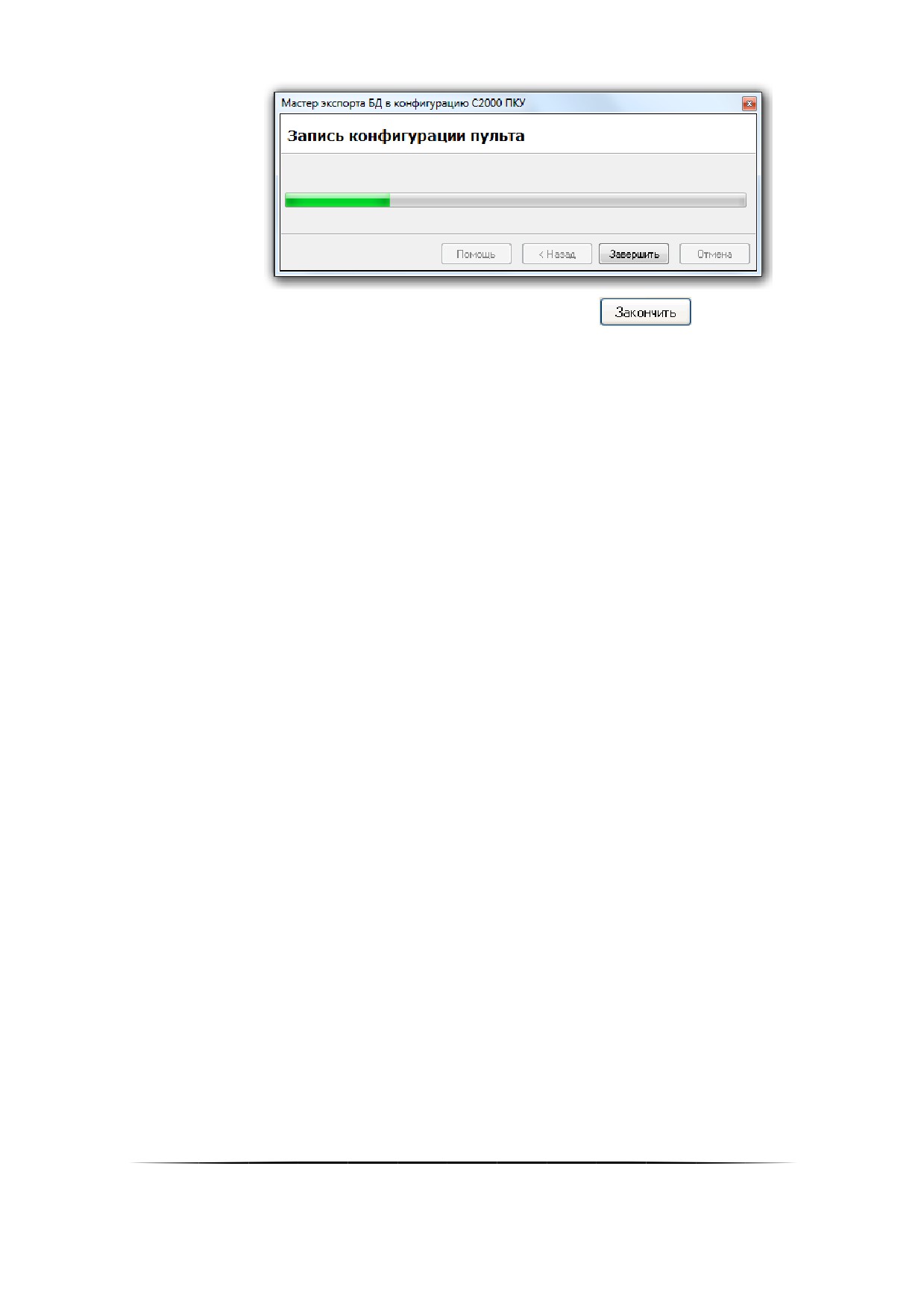

 На пятой странице будет отображён процесс записи считанных из пульта данных в Базу данных АРМ

«Орион Про».

По окончании записи данных требуется нажать на кнопку

для окончания работы с

мастером.

 Если планируется использование протокола

«Орион Про», то необходимо вывести пульт

«С2000»/«С2000М» из режима программирования в дежурный режим.

 Провести обновление информации из Базы данных в Ядре опроса (пункт меню «Сервис» / «Обновить БД

в “Оперативной задаче”»). Либо (рекомендуется) полностью перезапустить Оболочку системы (а, следо-

вательно, и Ядро опроса) на соответствующем рабочем месте.

6.15.2

Экспорт Базы данных в пульт «С2000ǽ / «С2000Мǽ

В данном пункте мы будем считать по умолчанию, что у пульта «С2000»/«С2000М», в который производится

экспорт Базы данных, одинаковые адреса по интерфейсам RS-232 и RS-485.

На соответствующем компьютере должна быть установлена и хотя бы один раз запущена программа конфи-

гурирования пульта PProg.

Для того чтобы экспортировать в один из пультов системы настройки подсистемы ОПС, следует проделать

следующие действия:

415

 Если используется протокол «Орион», то на время экспорта Базы данных в пульт необходимо в Базе

данных перенести приборы с COM-порта на пульт (см. пункт

6.2.6.1.3). (По окончании экспорта вернуть

приборы на COM-порт.)

 Если после запуска соответствующего Ядра опроса в Базу данных вносились изменения, то требуется

провести обновление информации из Базы данных в Ядре опроса (пункт меню «Сервис» / «Обновить БД

в “Оперативной задаче”»).

Если же Ядро опроса не было запущено, то необходимо запустить Ядро опроса (из Оболочки си-

стемы).

 Пульты «С2000» и «С2000М» версии ниже 2.06 должны быть переведены в «Режим программирования».

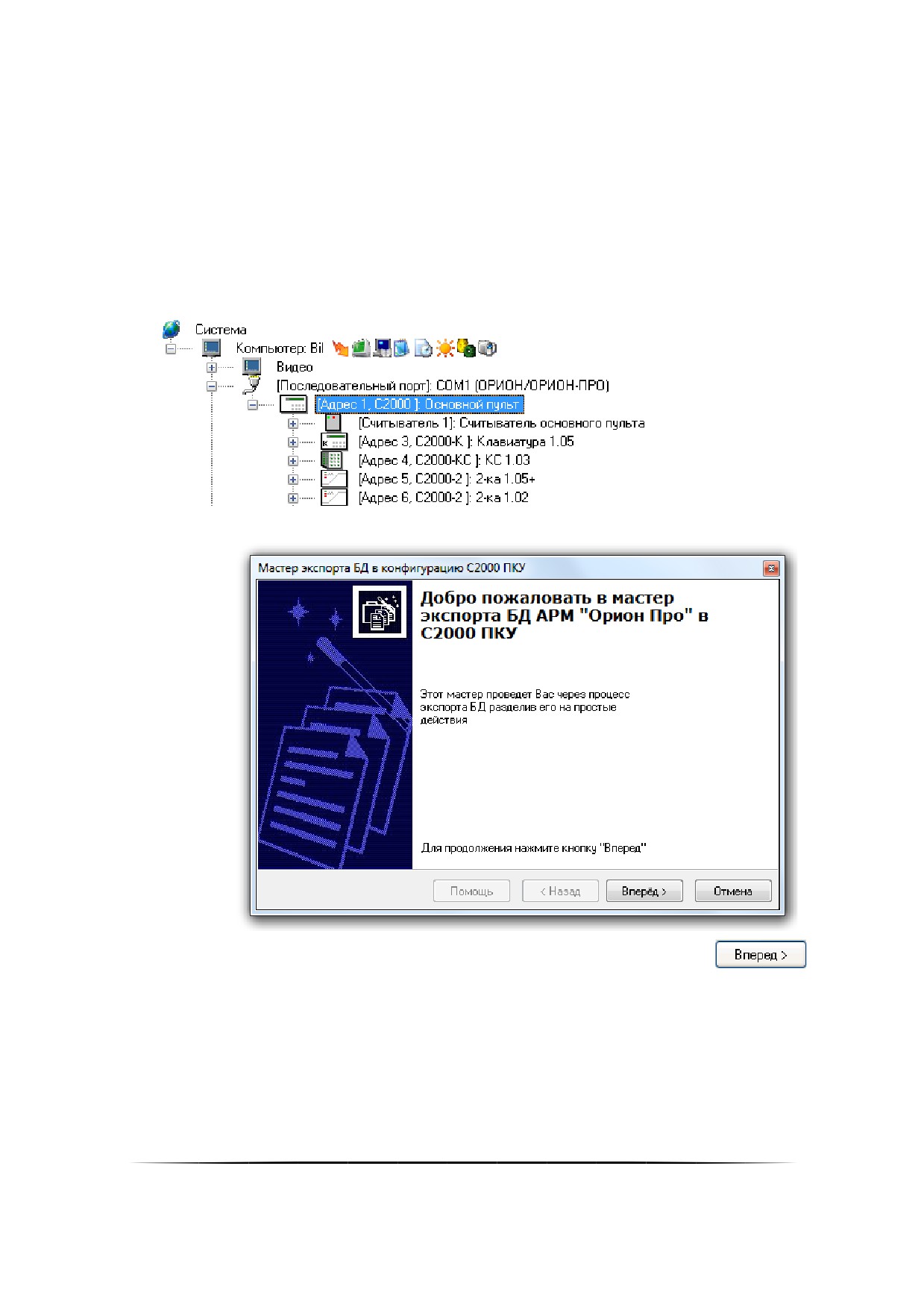

 Перейти на страницу «Адреса приборов».

 В дереве объектов системы следует выбрать пульт «С2000М», в который будет производиться экспорт

конфигурации:

 Запустить мастер экспорта БД в пульт, выбрав пункт меню «Сервис» / «Экспорт БД в С2000 ПКУ».

Для перехода на следующую страницу мастера требуется нажать на кнопку

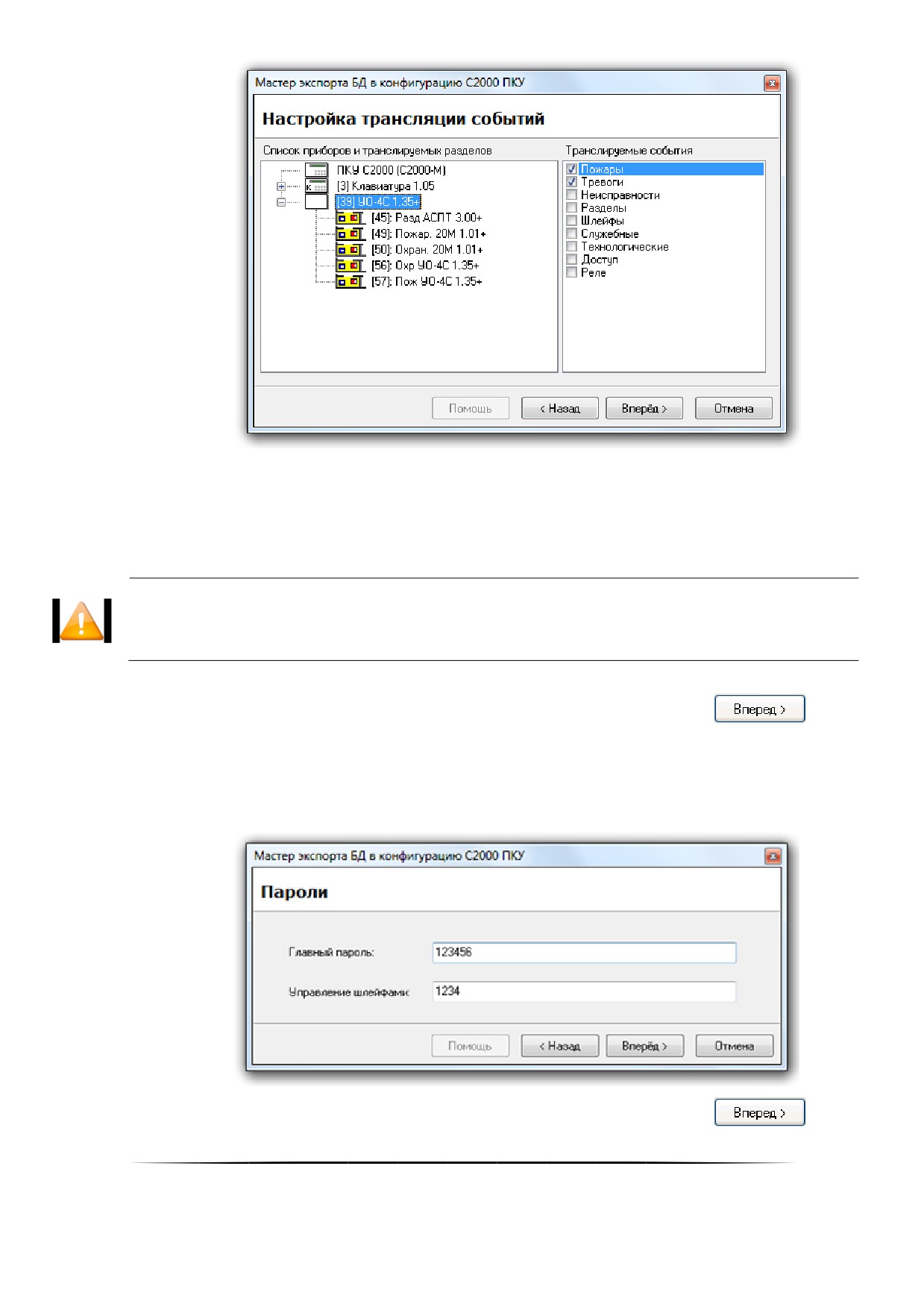

 На второй странице мастера будет выведен список приборов подсистемы пульта, для которых была

настроена трансляция событий.

Также для каждого прибора будет отображён список разделов и групп разделов, события которых

будут транслироваться на данный прибор.

416

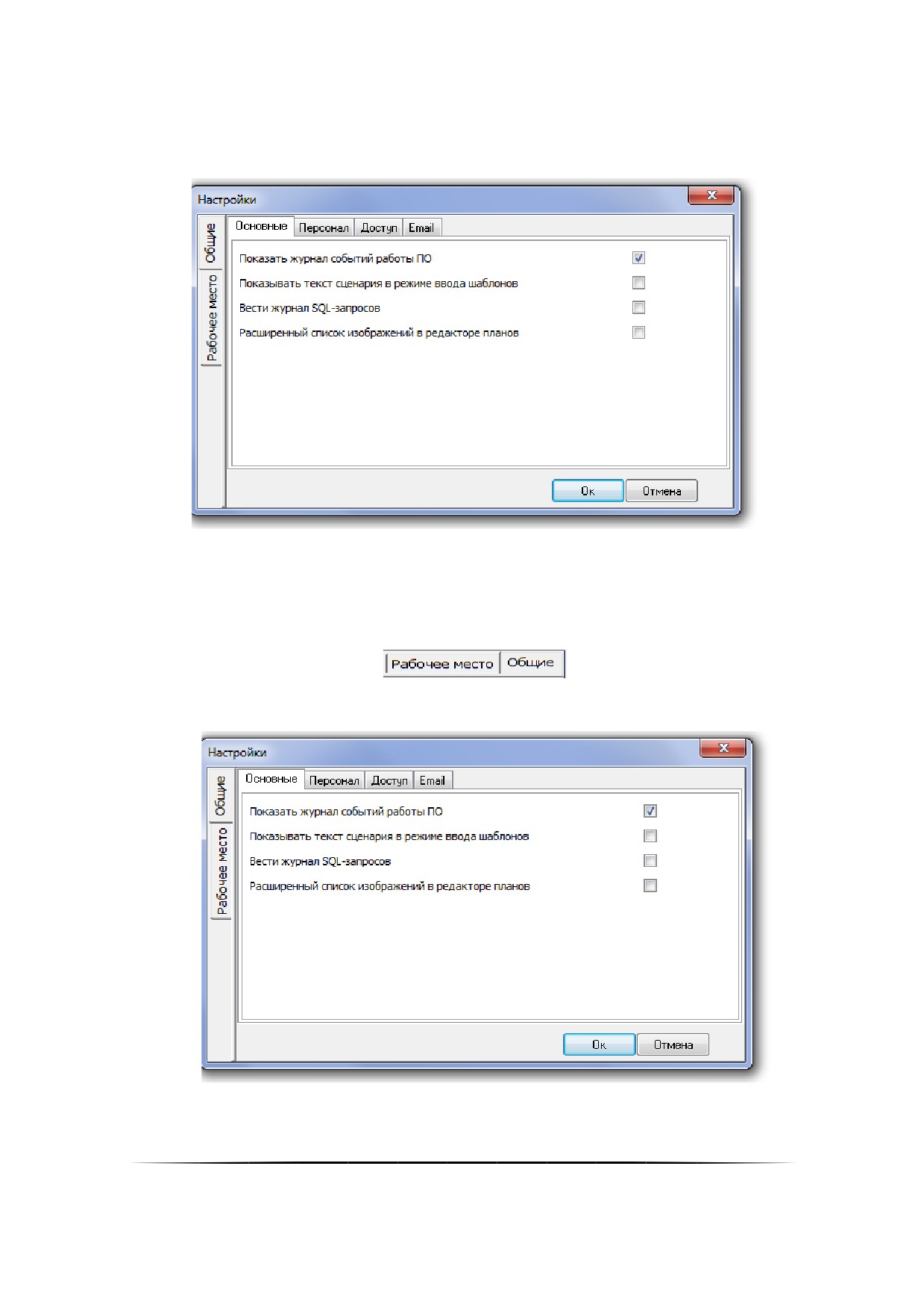

Данный параметр отвечает за отображение лога собы-

тий Администратора Базы данных:

(Нет),

(Нет) — лог не отображается,

Показать журнал событий ПО

(Да)

(Да) — лог отображается.

Значение по умолчанию:

(Да)

Данный параметр отвечает за отображение текста

сценария на макроязыке ОРИОН_Scripts в режиме

ввода сценария на основе шаблона:

Показывать текст сценария в режи-

(Нет),

(Нет) — текст не отображается,

ме ввода шаблонов

(Да)

(Да) — текст отображается.

Значение по умолчанию:

(Нет)

Данный параметр отвечает за ведение журнала произ-

водимых действий в Администраторе Базы данных:

(Нет) — журнал не ведётся,

(Да) — журнал ведётся.

Если включить данный параметр, то любые действия

оператора по внесению изменений в Базу данных со-

храняются в таблице QueryLog. Для каждого действия

сохраняются:

(Нет),

Вести журнал SQL-запросов

Время, когда было произведено изменение Базы дан-

ных;

(Да)

IP-адрес рабочего места, в Администраторе Базы дан-

ных которого было произведено изменение Базы дан-

ных;

ID и ФИО оператора, который внёс изменения в Базу

данных;

Подробное описание действий при изменении Базы

данных.

Значение по умолчанию:

(Нет)

Данный параметр отвечает за набор возможных изоб-

ражений для объектов системы, добавляемых на пла-

ны помещений:

(Нет) — для объекта доступны только изображения,

Расширенный список изображений

(Нет),

которые предназначены для его типа,

элементов на плане

(Да)

(Да) — для объекта доступны все изображения (то

есть изображения для всех типов объектов) (не реко-

мендуется).

Значение по умолчанию:

(Нет)

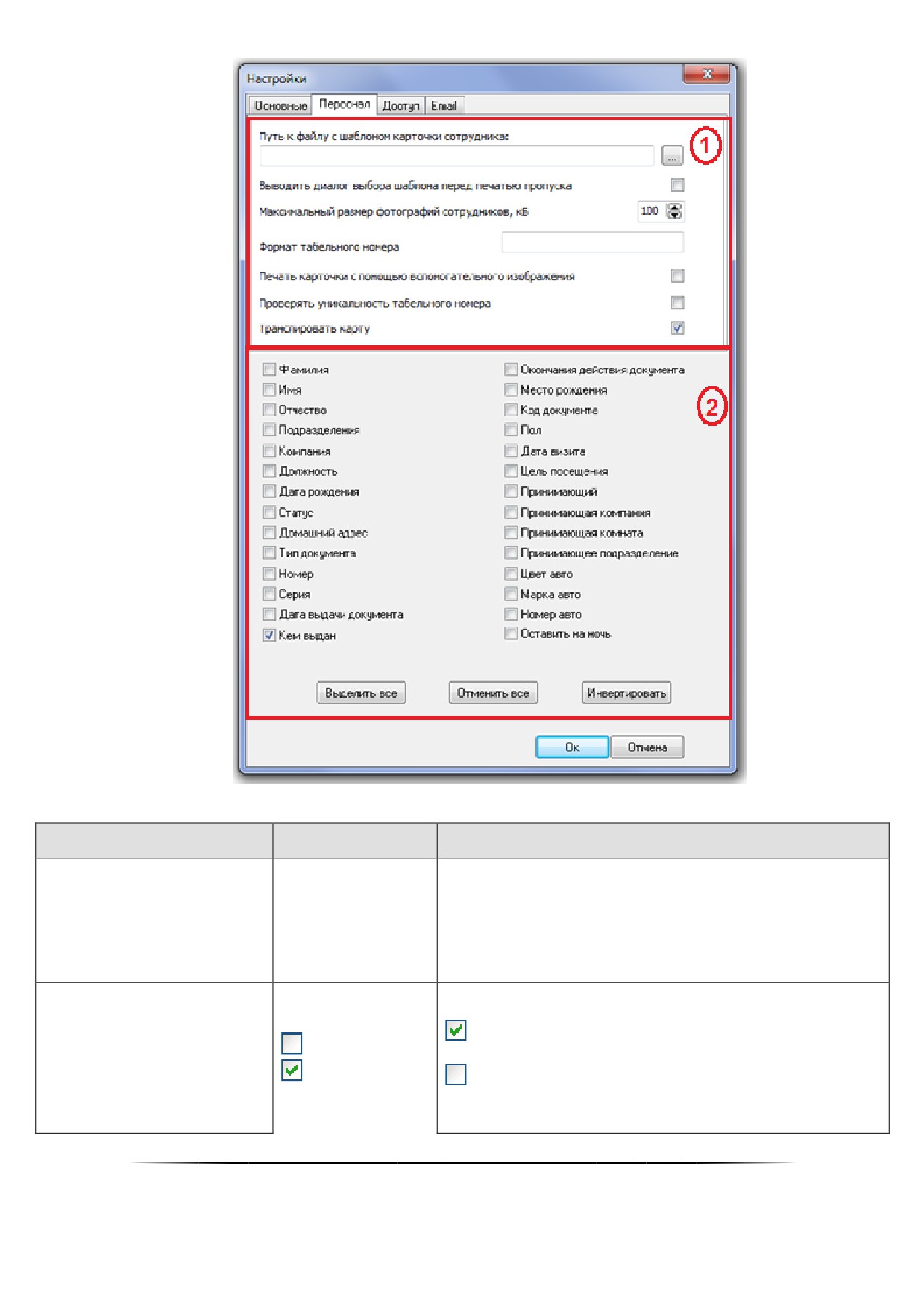

6.16.1.2 Вкладка «Персоналǽ.

420

Значение по умолчанию:

(Нет)

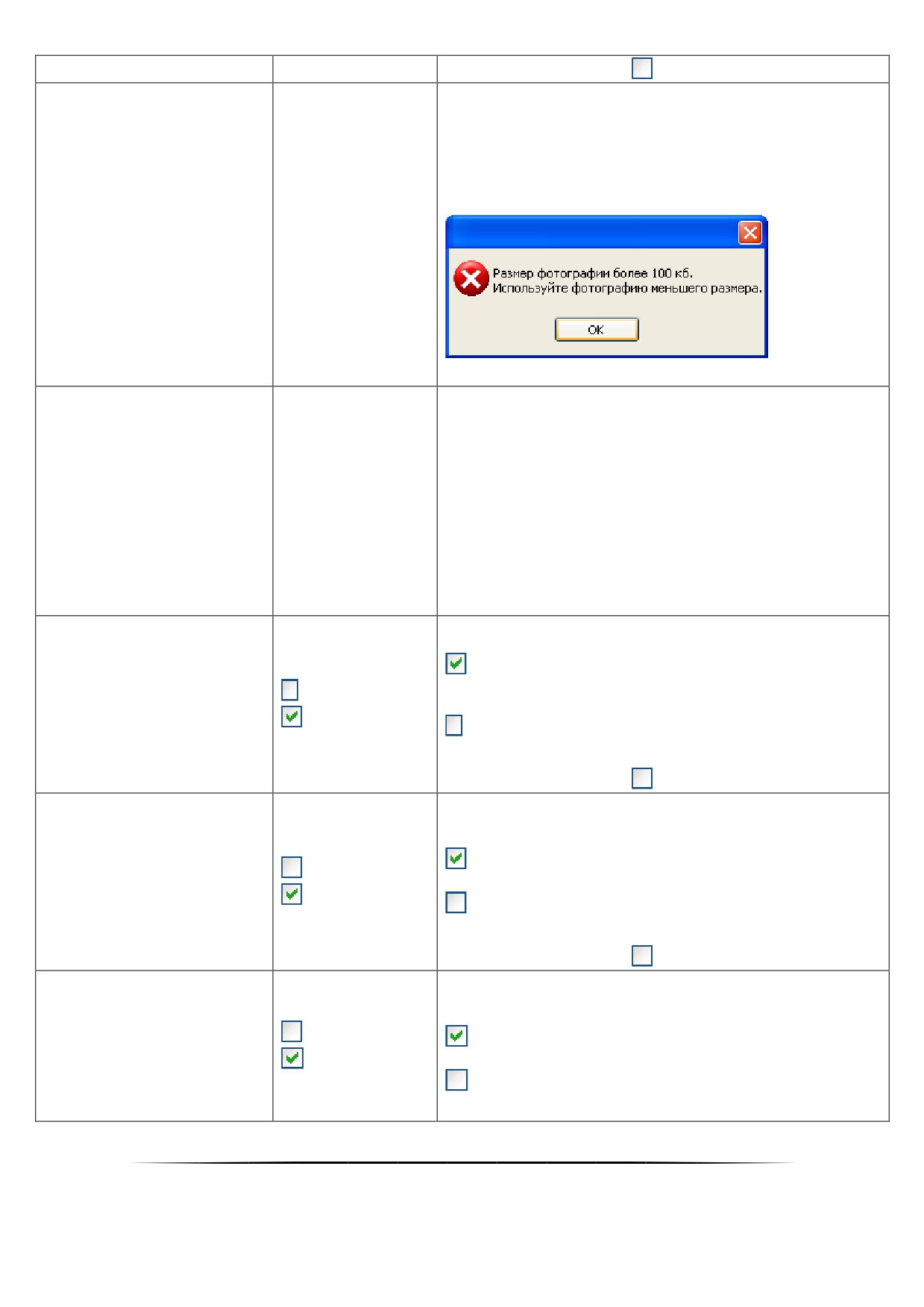

Данный параметр определяет максимальный размер фо-

тографии сотрудника, сохраняемой в Базе данных.

Если для сотрудника загружается в свойство фото графи-

ческий файл, размер которого превышает значение пара-

метра «Максимальный размер фотографий сотрудников»,

то фото сохранено не будет и отобразится соответствую-

щее сообщение:

Максимальный размер фото-

1..2147483647

графий сотрудников, кБ

Значение по умолчанию: 100 кБ

Данный параметр определяет формат табельного номера

сотрудника.

Форматирование используется при печати пропусков со-

трудников для табельных номеров, содержащих в себе не

Строка, описываю-

только цифры, но и буквы.

щая форматирова-

Формат табельного номера

ние табельного но-

Правила, используемые для строки форматирования,

мера, или пустое

смотрите в Примечании 1 к этой таблице.

значение

В подавляющем большинстве случаев использование

форматирования не требуется, а соответственно для дан-

ного параметра выставляется пустое значение.

Значение по умолчанию: пустое значение

Данный параметр определяет необходимость использова-

ния при печати пропусков вспомогательного изображения:

(Да) — Использовать вспомогательное изображение.

Печать карточки с помощью

Применяется при использовании модели принтера с маг-

(Нет),

вспомогательного изображе-

нитным блоком.

ния

(Да)

(Нет) — Не использовать вспомогательное изображение.

Применяется во всех остальных случаях.

Значение по умолчанию:

(Нет)

Данный параметр определяет, разрешено ли добавление

в Базу данных сотрудников с одинаковым табельным но-

мером:

(Да) — добавление в Базу данных сотрудников с одина-

Проверять уникальность та-

(Нет),

ковым табельным номером разрешено,

бельного номера

(Да)

(Нет) — добавление в Базу данных сотрудников с оди-

наковым табельным номером запрещено.

Значение по умолчанию:

(Нет)

Данный параметр определяет, разрешено ли передавать

на электронный адрес информацию при добавлении в си-

стему нового сотрудника или посетителя:

(Нет),

(Да) — разрешение передачи данных «сотрудни-

Транслировать карту

ка»/«посетителя», на электронный адрес.

(Да)

(Нет) — запрет передачи данных «сотрудни-

ка»/«посетителя», на электронный адрес.

422

Значение по умолчанию:

(Нет)

Электронный адрес на который поступают сообщения ука-

зывается при добавлении в систему нового сотрудника или

посетителя на странице «Сотрудники».

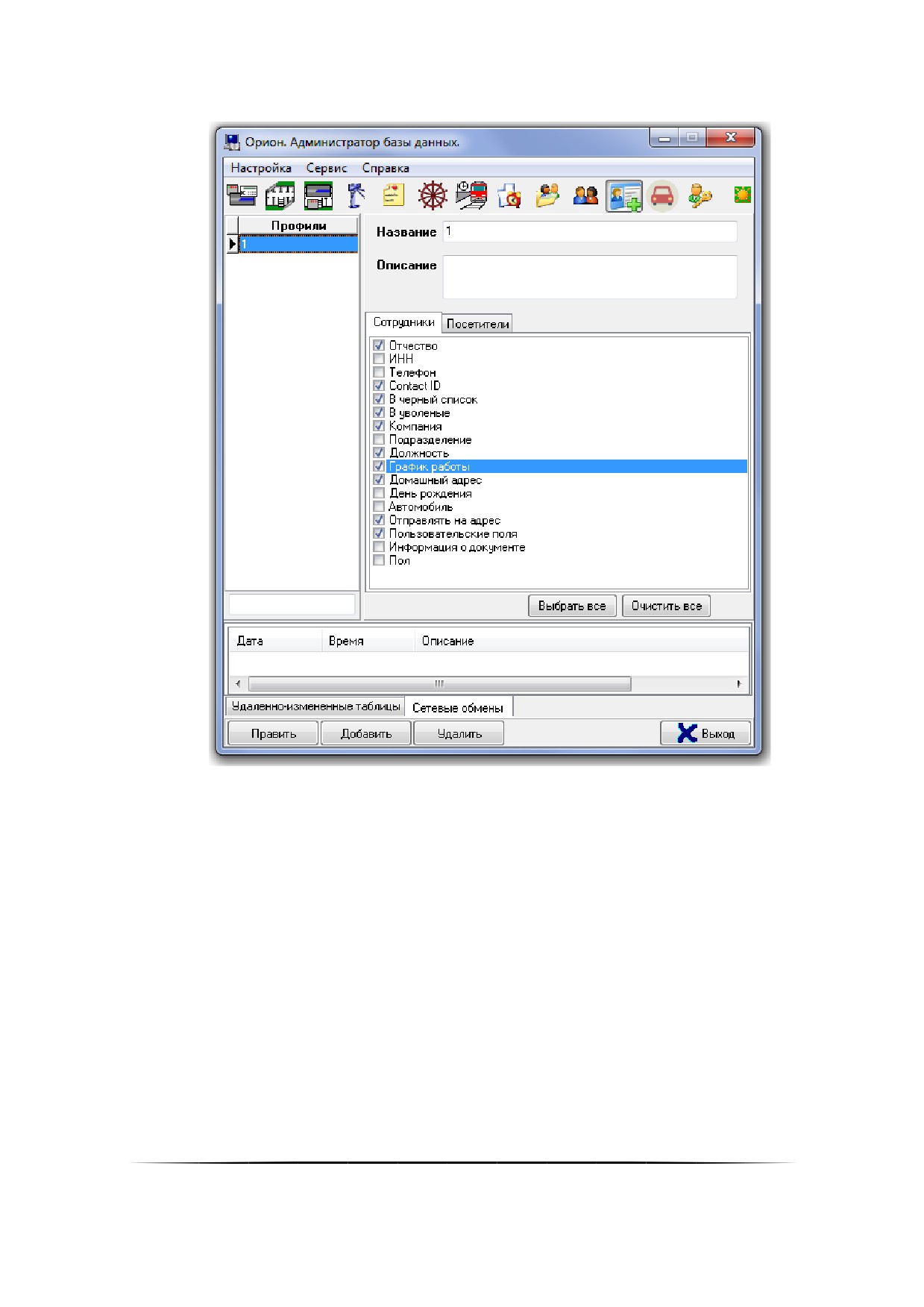

Разрешение передачи данных «сотрудника»/ «посетителя»

открывает дополнительную панель в которой можно отме-

тить какие именно данные «сотрудника»/«посетителя»

следует передавать.

Выбор данного параметра открывает дополнительную па-

нель в которой можно выделить данные которые будут

передаваться.

Примечание 1

Строка форматирования (маска) состоит из трёх полей, разделённых точкой с запятой (;). Первая часть мас-

ки — это сама маска. Вторая часть — символ, определяющий, должны ли символы маски сравниваться с символа-

ми маскируемой строки или заменять символы маскируемой строки. Третья часть маски — символ, которым

должны заменяться отсутствующие в маскируемой строке символы.

Ниже перечисляются символы, используемые в первом поле маски:

Если в маске используется символ «!», то необязательные символы маскируемой строки заменяются

ведущими пробелами. Если этот символ не используется, то необязательные символы маскируемой

строки заменяются завершающими пробелами

Если в маске встречается символ «>», то все последующие символы (до конца маски или до появления

символа «<») должны быть прописными

Если в маске встречается символ «<», то все последующие символы (до конца маски или до появления

символа «>») должны быть строчными

При использовании одновременно двух символов «<>» тип букв (прописная или заглавная) не проверя-

ется

Символ, следующий за символом «\» является литералом. Используйте этот символ для использова-

ния специальных символов маски в качестве литералов

Символ «L» требует наличия в указанной позиции буквы алфавита

Символ «l» разрешает (но не требует) наличие в указанной позиции буквы алфавита

Символ «A» требует наличия в указанной позиции буквы алфавита или цифры

Символ «a» разрешает (но не требует) наличие в указанной позиции буквы алфавита или цифры

Символ «C» требует наличия в указанной позиции любого символа

Символ «c» разрешает (но не требует) наличие в указанной позиции любого символа

Символ «0» требует наличия в указанной позиции цифры

Символ «9» разрешает (но не требует) наличие в указанной позиции цифры

Символ «#» разрешает (но не требует) наличие в указанной позиции цифры, знака «+» или знака «-»

Символ «:» используется для разделения часов, минут и секунд в строке, представляющей собой зна-

чение времени

Символ «/» используется для разделения месяца, дня и года в строке, представляющей собой значе-

ние даты

;

Символ «;» используется для разделения трёх полей маски

Любой другой символ, не указанный в таблице, может использоваться в первой части маски в качестве ли-

терала. Литералы автоматически вставляются в маскируемую строку, если в качестве второй части маски ис-

пользуется «1», или сравниваются с символами маскируемой строки, если в качестве второй части маски ис-

пользуется «0».

В качестве примера можно привести маску для телефонного номера: (000) 000-0000;1;*

«1» во втором поле означает, что если маскируемая строка не состоит из десяти цифр, то она отображается

в виде «(***) ***-****» (при использовании «0» символом «*» заменяются только недостающие символы).

В третьем поле маски указан символ, которым замещаются недостающие символы маскируемой строки.

423

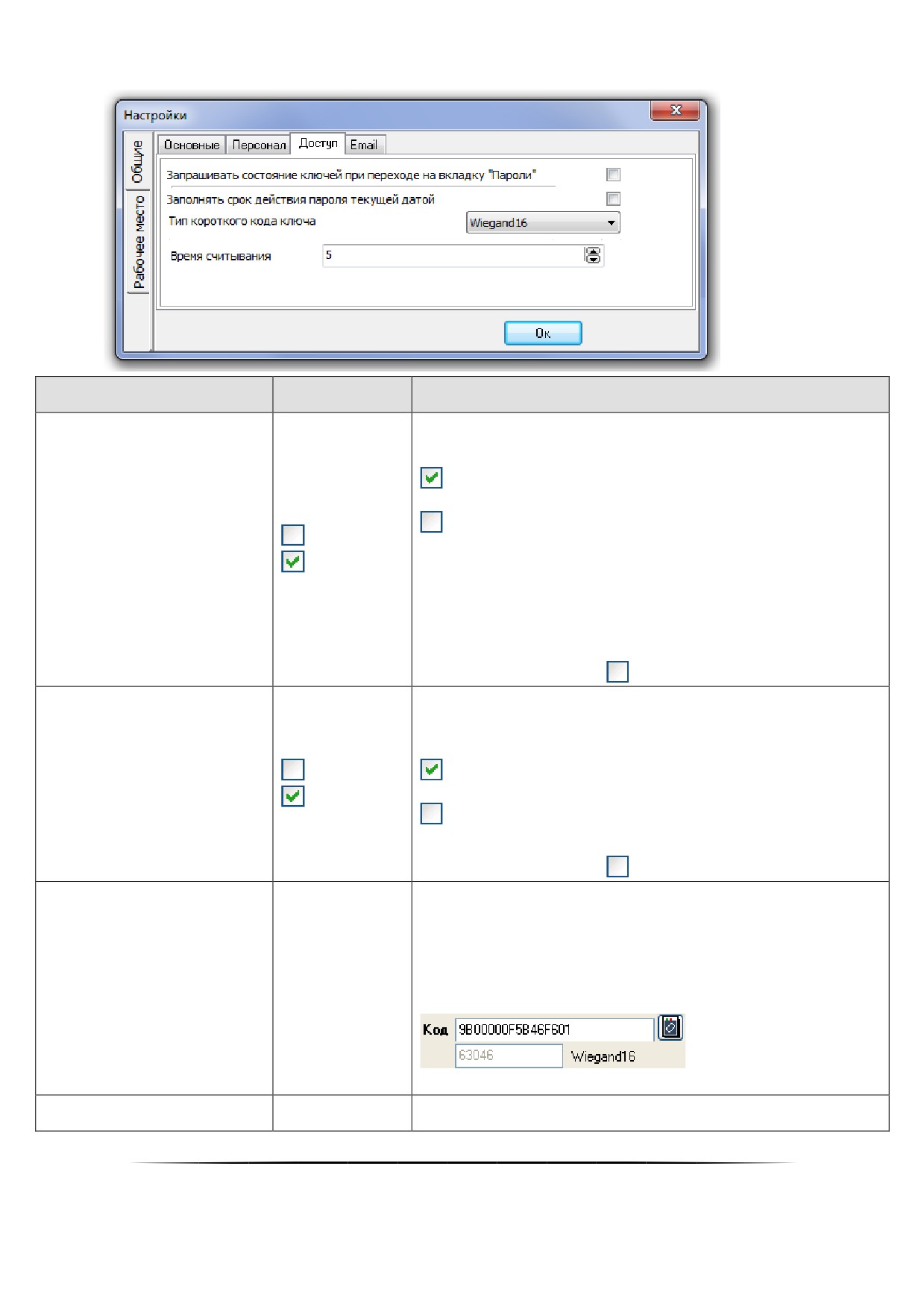

6.16.1.3 Вкладка «Доступǽ.

Данный параметр определяет, требуется ли при переходе на

страницу «Пароли» автоматическое получение состояния

ключей TouchMemory, Proximity-карт и отпечатков пальцев:

(Да) — включить автоматическое получение состояния

идентификаторов при переходе на страницу «Пароли»,

Запрашивать состояние клю-

(Нет) — отключить автоматическое получение состояния

(Нет),

идентификаторов при переходе на страницу «Пароли».

чей при переходе на вкладку

«Пароли»

(Да)

Получение состояния ключей/карт/отпечатков возможно толь-

ко после чтения конфигурации хотя бы из одного прибора. То

есть до чтения конфигурации хотя бы из одного прибора ав-

томатическое получение состояния идентификаторов произ-

водиться не будет.

Значение по умолчанию:

(Нет)

Данный параметр определяет, требуется ли при добавлении

пароля (любого типа — «Пароля для программ», «PIN-кода»,

«Ключа TouchMemory» или «Proximity-карты») заполнять

свойство «С» (начало действия пароля) текущей датой:

Заполнять срок действия па-

(Нет),

(Да) — включить заполнение свойства «С» добавляемого

роля текущей датой

пароля текущей датой,

(Да)

(Нет) — отключить заполнение свойства «С» добавляемого

пароля текущей датой.

Значение по умолчанию:

(Нет)

Данный параметр определяет, в каком виде выводить допол-

нительную информацию о коде Proximity-карт.

В поле «Код» отображается код карты, преобразованный к

формату TouchMemeory.

«Полный»,

В дополнительном поле отображается код карты в формате

Тип короткого кода ключа

«Wiegand16»,

Wiegand, определённый параметром «Тип короткого ключа

«Wiegand24»

карты».

Значение по умолчанию: «Wiegand16»

Данный параметр определяет количество секунд считывания

Время считывания

3..50

кода ключа.

424

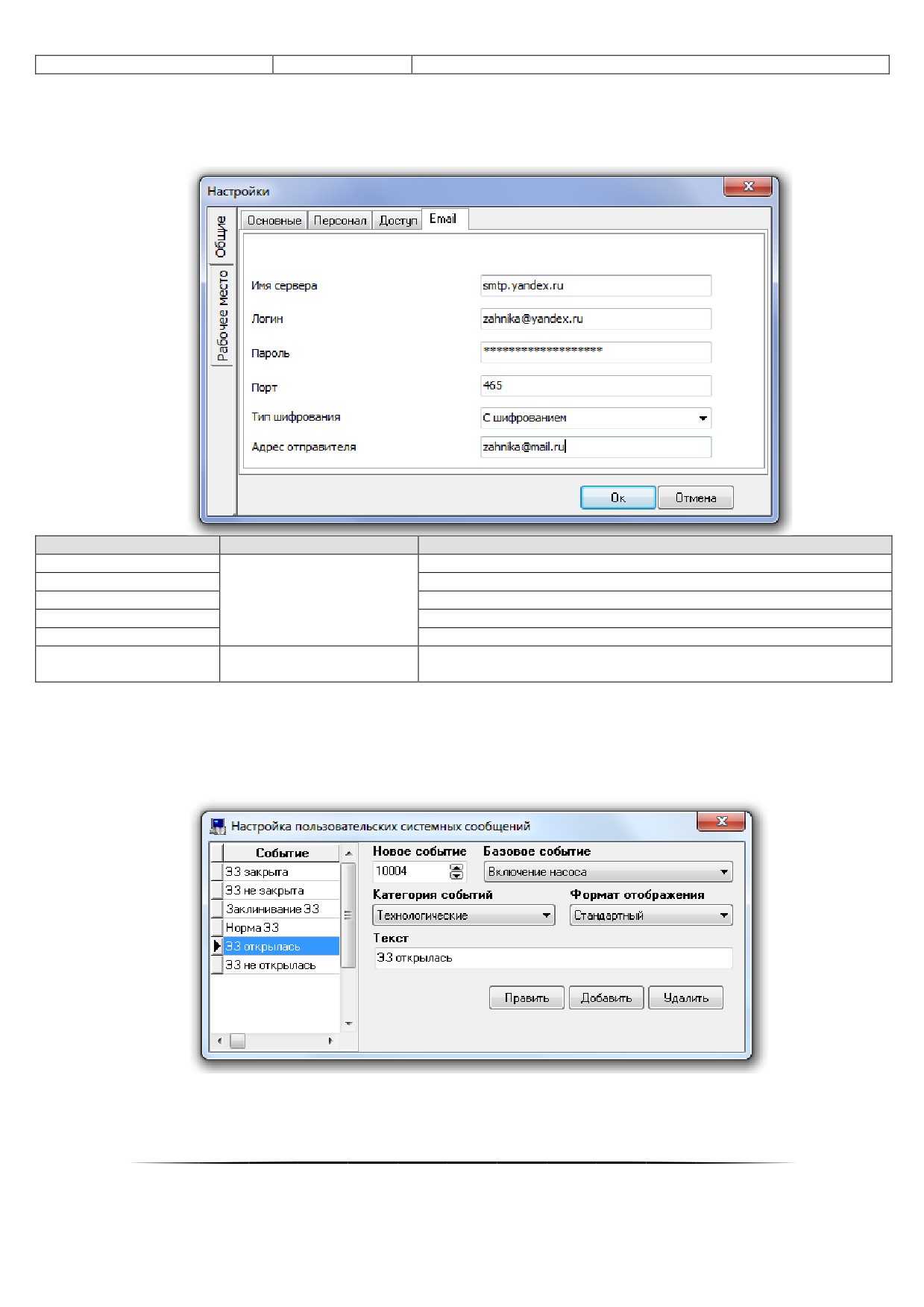

Чтобы добавить новое пользовательское событие, необходимо нажать кнопку «Добавить». Затем необхо-

димо ввести значения для всех свойств нового пользовательского события и нажать кнопку «Сохранить».

Чтобы изменить значения свойств пользовательского события, нужно выбрать в списке пользовательских

событий необходимое пользовательское событие и нажать кнопку «Править». Затем необходимо изменить зна-

чения требуемых свойств пользовательского события и нажать кнопку «Сохранить».

Чтобы удалить пользовательское событие, нужно выбрать в списке пользовательских событий необходимое

пользовательское событие и нажать кнопку «Удалить». Затем необходимо в появившемся диалоговом окне под-

твердить удаление, нажав кнопку «Да».

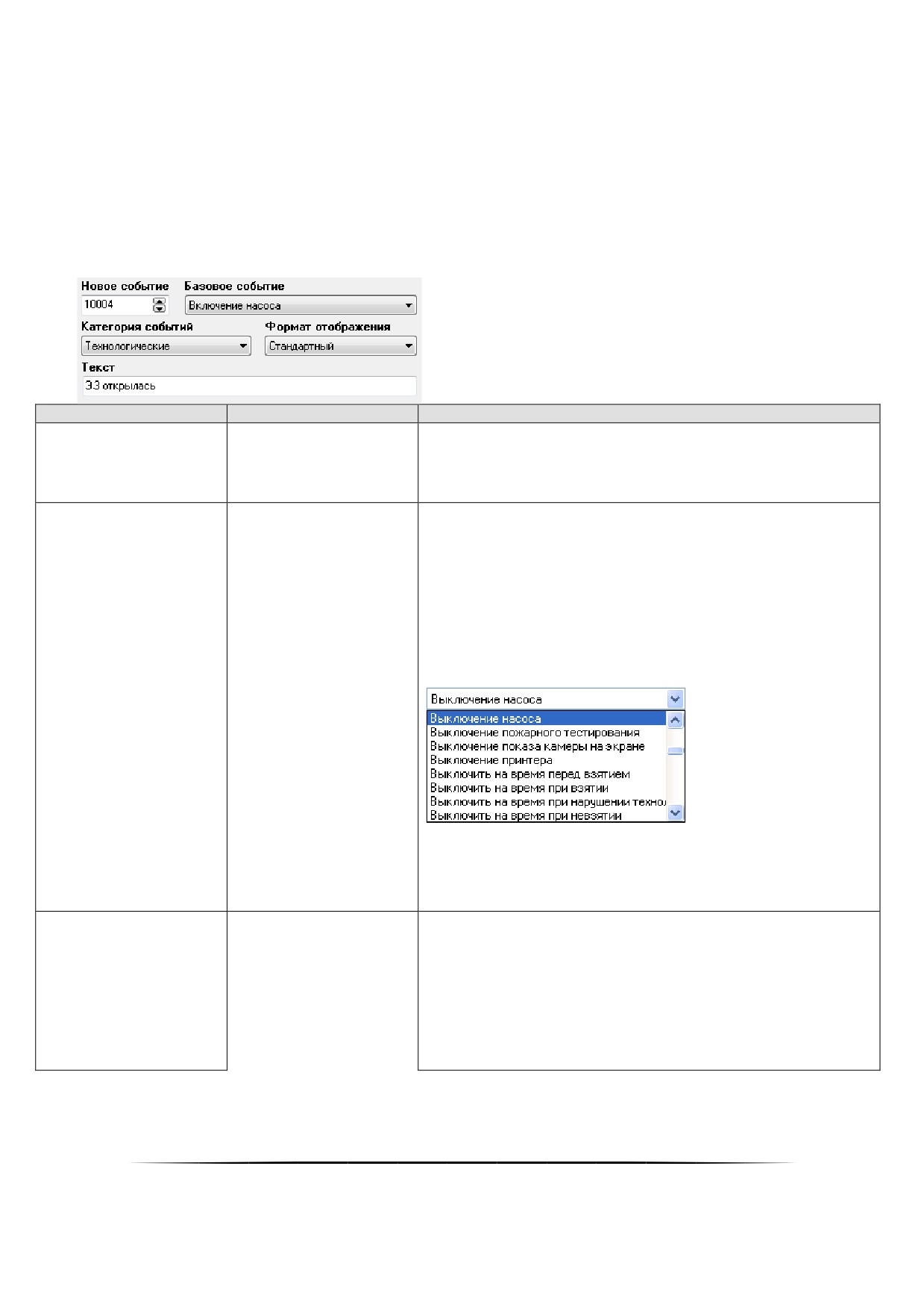

Свойства пользовательского события:

Уникальный номер пользовательского события.

Значение по умолчанию: минимальное значение из воз-

Новое событие

10000«10999

можного диапазона (10000«10999), не используемое в си-

стеме

Стандартное событие, которому будет соответствовать

пользовательское событие.

Значение данного параметра влияет на принцип отображе-

ния и цвет события в программном модуле «Монитор си-

стемы».

Также данный параметр используется при экспорте Базы

данных в пульт «С2000М» (соответствует настройкам сце-

нариев переименования пульта).

Значение параметра выбирается в выпадающем списке:

Одно из системных со-

Базовое событие

бытий

При экспорте Базы данных в пульт «С2000М» будет экспор-

тироваться только переименование событий шлейфов сиг-

нализации.

Значение по умолчанию: ни одно из событий не выбрано

«Пожары»,

Категория события.

«Тревоги»,

Данный параметр используется при экспорте Базы данных

«Неисправности»,

в пульт «С2000М» (соответствует настройкам сценариев

«Взятие\Снятие»,

переименования пульта) и влияет на то, будет ли событие

Категория событий

«Взятие\Снятие ШС»,

сохраняться в буфере событий пульта, отображаться на

«Разное»,

ЖКИ, печататься на принтере и передаваться клавиатурам

«Технологические»,

«С2000-К» и информаторам «С2000-ИТ».

«Доступ»,

«Реле»

Значение параметра выбирается в выпадающем списке:

426

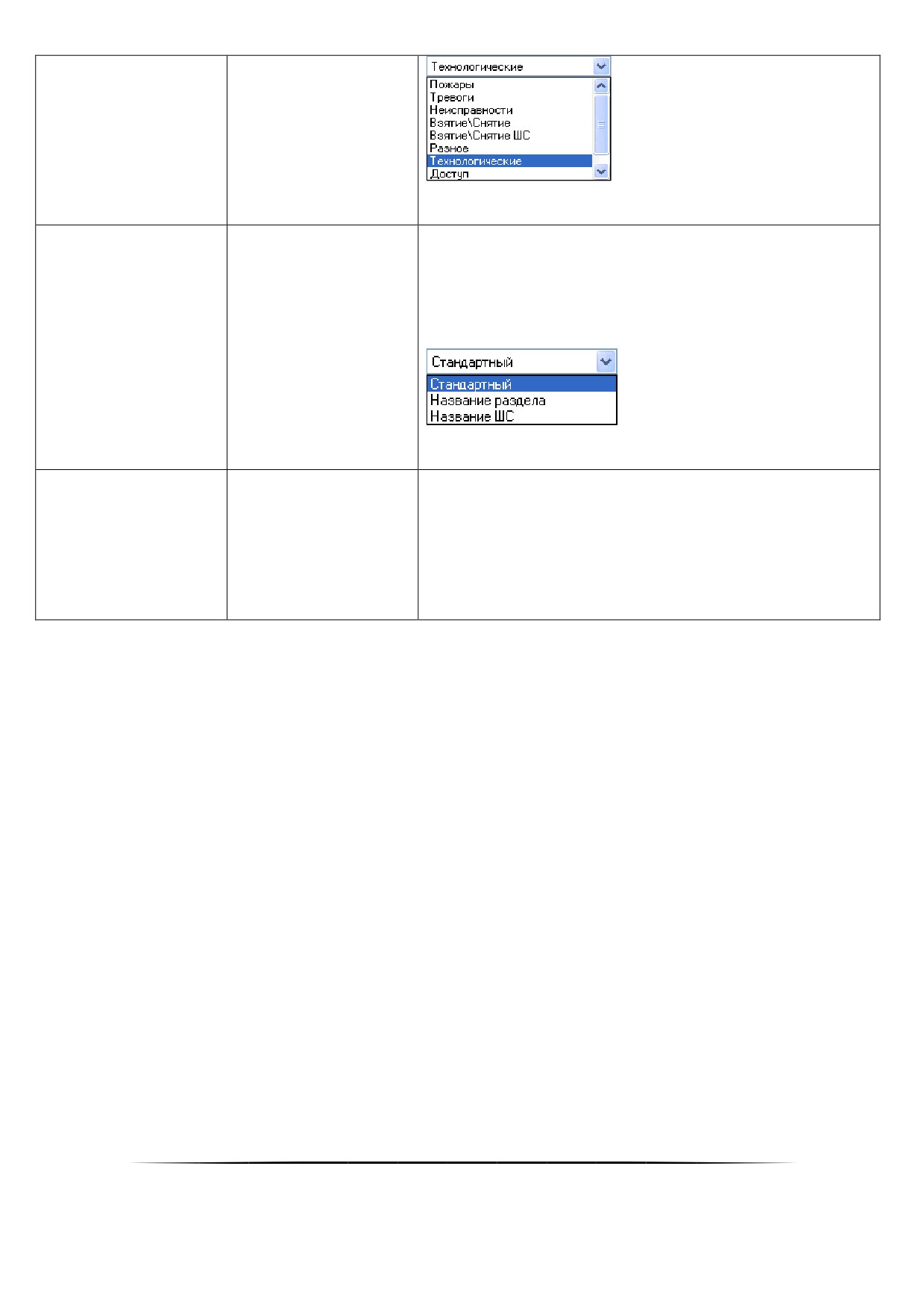

Значение по умолчанию: ни одна из категорий событий не

выбрана

Формат отображения события.

Данный параметр используется при экспорте Базы данных

в пульт «С2000М» (соответствует настройкам сценариев

переименования пульта) и влияет на формат отображения

события на ЖКИ.

«Стандартный»,

Значение параметра выбирается в выпадающем списке:

Формат отображения

«Название раздела»,

«Название ШС»

Значение по умолчанию: ни один из форматов отображения

событий не выбран

Название события.

Текст, введённый в данный параметр, будет заноситься в

журнал событий АРМ «Орион Про» и буфер событий пульта

Строка, длиной

«С2000М».

Текст

от 1 до 100 символов

При экспорте Базы данных в пульт «С2000М», название со-

бытия будет обрезано до 16 символов!

Значение по умолчанию: пустая строка

6.16.3

Настройка групп событий

У большинства объектов системы имеются свои события, которые образуют группы событий.

Например, в группу событий для объекта «Группа разделов» входят события «Взятие группы разделов» и

«Снятие группы разделов». Других событий у объекта «Группа разделов» нет.

Какие события имеются у объекта системы, влияет на то, по каким событиям объекта возможно запу-

стить сценарий управления, а также какие события объекта возможно переименовать (см. соответствующие

пункты 6.4.4 и 6.4.5).

Также группы событий влияют на фильтрацию событий при их трансляции (см. пункт 6.4.2)

В АРМ «Орион Про» для всех типов объектов системы созданы группы разделов, которые уже включают

в себя все необходимые события.

В некоторых специфических случаях (например, при выходе новой версии какого-либо прибора, у которо-

го появились новые события) возможно ручное изменение состава групп событий.

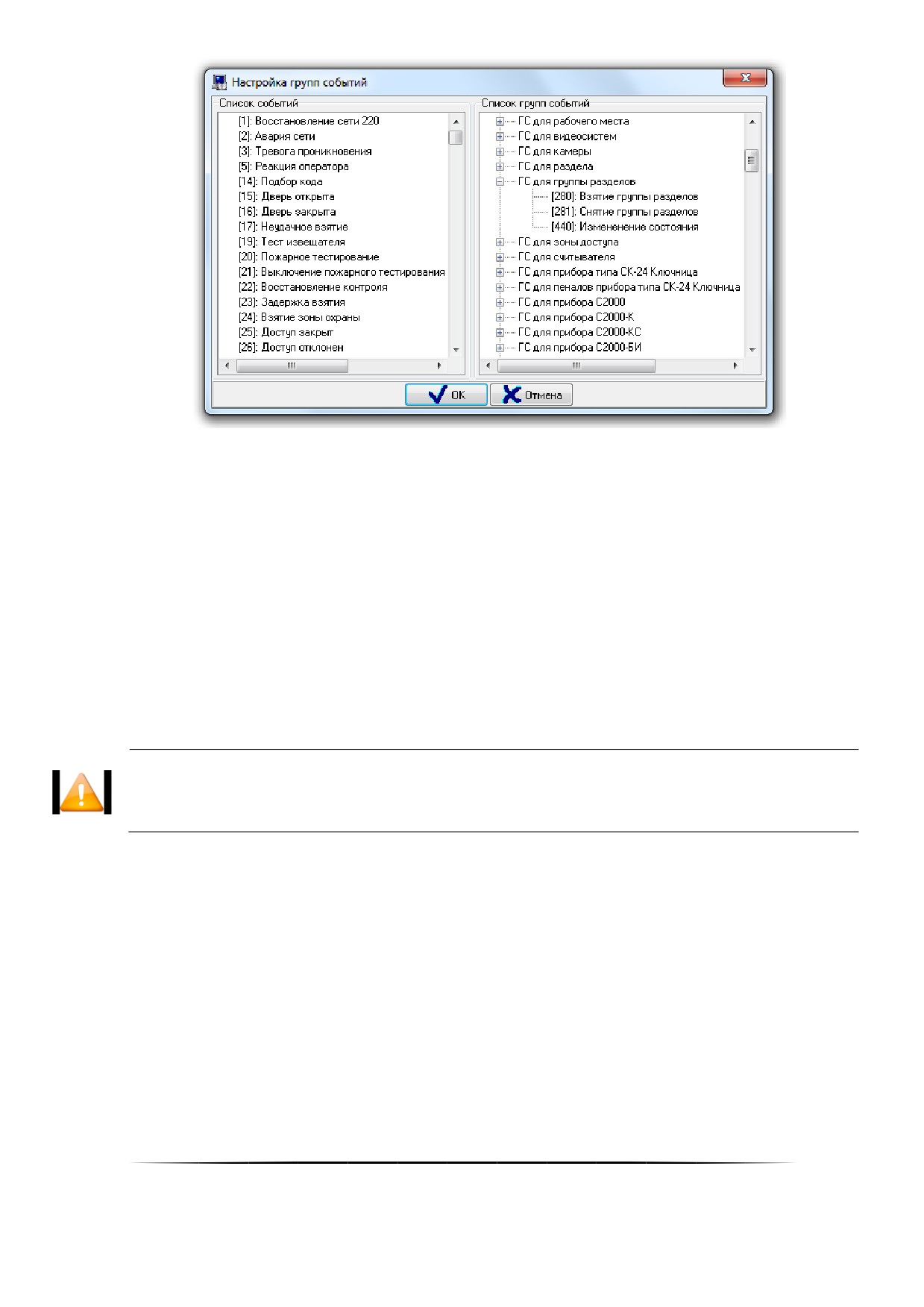

Редактирование состава групп событий производится в диалоговом окне «Настройка групп событий», ко-

торое вызывается выбором пункта меню «Настройка» / «Настройка групп событий»:

427

В диалоговом окне «Настройка групп событий» слева отображается список всех событий системы (отсор-

тированный по номеру события), а справа — список групп событий.

Чтобы добавить новое событие в группу событий, необходимо выбрать в списке событий требуемое со-

бытие и, нажав левую кнопку мыши, перетащить событие на изменяемую группу событий.

Чтобы удалить событие из группы событий, необходимо выбрать в списке групп событий требуемое собы-

тие изменяемой группы событий и нажать кнопку <Del> на клавиатуре.

6.16.3.1 Настройка групп событий для речевого оповещения

Три группы событий относятся к Модулю речевого оповещения:



«Озвучиваемые события»,



«Озвучиваемые до реакции оператора события»,



«Приоритетно озвучиваемые события».

Все события, которые каким либо образом должны быть озвучены, обязательно должны входить в группу

«Озвучиваемые события».

Если событие НЕ состоит в группе «Озвучиваемые событияǽ — независимо от остальных

настроек и групп событий, событие озвучено не будет.

Если событие состоит только в группе «Озвучиваемые события» — количество повторов сообщения будет

соответствовать настройке рабочего места «Повторы речевого оповещения».

Если событие состоит в группе «Озвучиваемые до реакции оператора события» — количество повторов

сообщения будет 999. Что практически эквивалентно бесконечному воспроизведению события. Озвучивание та-

кого события может быть прекращено только действием оператора. Либо отключением сообщения в модуле ре-

чевого оповещения, либо в случае тревоги (то есть озвучивание такого события может быть приостановлено бо-

лее приоритетным сообщением).

Если событие состоит в группе «Приоритетно озвучиваемые события», то при возникновении такого со-

бытия, оно будет воспроизведено в паузе между повторениями сообщения, не состоящего в группе «Приоритетно

озвучиваемые события». Если на момент возникновения сообщения уже воспроизводится сообщение, состоящее

в группе «Приоритетно озвучиваемые события», то новое событие встанет в приоритетную очередь и будет вос-

произведено сразу за текущим сообщением. Пока в системе есть события, состоящие в группе «Приоритетно

озвучиваемые события», события, не состоящие в данной группе, озвучиваться не будут.

428

Действия групп суммируются. Если событие состоит во всех группах — такое сообщение может быть пре-

рвано только действием оператора.

6.16.4

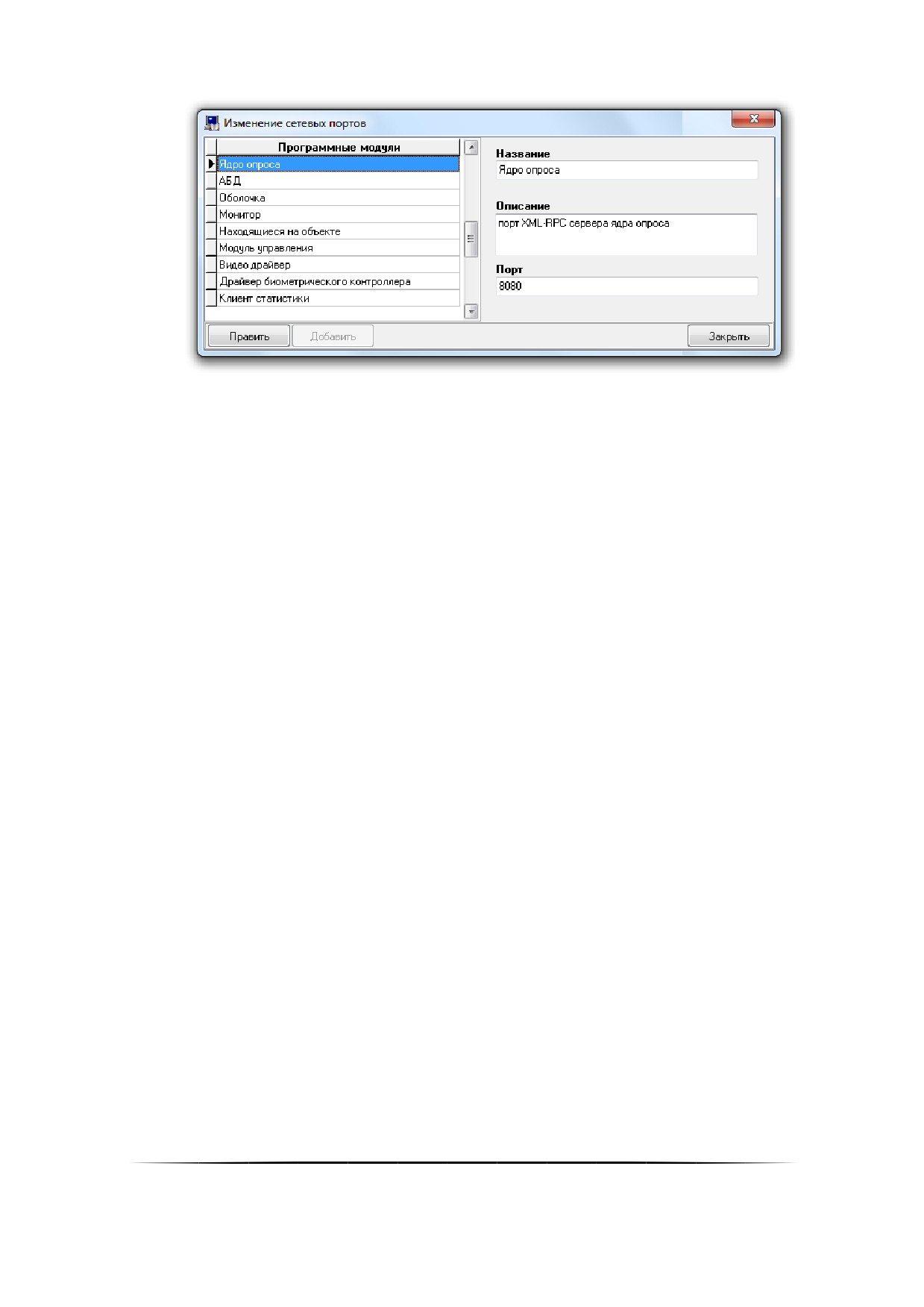

Настройка сетевых портов

В АРМ «Орион Про» может запускаться более 10 программных модулей, каждый из которых занимает

свой адрес TCP порта. При большом количестве программных модулей на рабочем месте, часто возникает необ-

ходимость смены портов у запускаемых приложений. Данная необходимость может быть вызвана возникающи-

ми конфликтами при использовании двумя разными приложениями одного из «популярных» адресов свободных

портов.

Кроме этого, настройка выбранных портов может быть полезна, когда контролирование всех TCP/IP со-

единений осуществляется брандмауэром или файерволом и необходимо распределить приложения по узкому

диапазону свободных (контролируемых или не контролируемых) портов.

АРМ «Орион Про» поддерживает возможность смены портов для отдельных программных модулей.

Настройка портов доступна для следующих программных модулей и приложений:

Сервер Базы данных

Вручную, требует перезагрузки

2001

(CSO.exe)

приложения ^(*)

Администратор Базы дан-

Да, активизируется после обще-

8081

ных (Abd.exe)

го обновления БД

Ядро опроса

Да, активизируется после обще-

8080

(CoreOrion.exe)

го обновления БД

Оболочка системы

Да, активизируется после обще-

8082

(Shell.exe)

го обновления БД

Да, активизируется после обще-

Монитор (omonitor.exe)

8083

го обновления БД

Находящиеся на объекте

Да, активизируется после ручно-

8084

(LockDown.exe)

го переподключения к БД

Модуль управления

Да, активизируется после обще-

8085

(CoreOrion.exe)

го обновления БД

Видеосистема

Да, активизируется после обще-

8086

(Videodriver.exe)

го обновления БД

Учет рабочего времени

Да, активизируется после ручно-

8094

(NWTimePro.exe)

го переподключения к БД

Модуль речевого опове-

Да, активизируется после обще-

8095

щения (SoundServer.exe)

го обновления БД

Драйвер биометрического

Да, активизируется после обще-

8096

контроллера (badriver.exe)

го обновления БД

Да, активизируется после обще-

Статистика (Stat.exe)

8099

го обновления БД

Персональная карточка

Да, активизируется после обще-

8882

(PersonCard.exe)

го обновления БД

Да, активизируется после обще-

OPC сервер

7070

го обновления БД

Драйвер бегущей строки

Да, активизируется после обще-

7071

(HelioRGM_Service.exe)

го обновления БД

Драйвер протокола

Да, активизируется после обще-

8100

OrionPro 2

го обновления БД

Драйвер ключниц

Да, активизируется после обще-

8181

(KeyBoxServer.exe)

го обновления БД

Порт для Ядра опроса для

Да, активизируется после обще-

связи с Драйвером ключ-

8183

го обновления БД

ниц (CoreOrion.exe)

(*) Порт для Центрального Сервера системы настраивается в файле Orion.ini на всех рабочих местах.

Файл Orion.ini необходимо открыть с помощью блокнота, и изменить параметр SrvPort в разделе SrvLog. Далее

сохранить изменения в файле orion.ini и перезапустить систему.

429

6.17Приложения

6.17.1

Программы централизованного управления релейными выходами

Если «Тревога» или «Пожар» — включить;

"Включить"

иначе выключить

Если «Тревога» или «Пожар» — выключить;

«Выключить»

иначе включить

Если «Тревога» или «Пожар» — включить на за-

«Включить на время»

данное время;

иначе выключить

«Выключить на время»

Если «Тревога» или «Пожар» — выключить на за-

данное время;

иначе включить

Если «Тревога» или «Пожар» — включить в преры-

«Мигать из состояния

вистом режиме (0,5 с включено, 0,5 с выключено);

ВЫКЛЮЧЕНО»

иначе выключить

Если «Тревога» или «Пожар» — включить в преры-

«Мигать из состояния

вистом режиме (0,5 с включено, 0,5 с выключено);

ВКЛЮЧЕНО»

иначе включить

Если «Тревога» или «Пожар» — включить в преры-

«Мигать из состояния

вистом режиме (0,5 с включено, 0,5 с выключено)

ВЫКЛЮЧЕНО на вре-

на заданное время;

мя»

иначе выключить

Если «Тревога» или «Пожар» — включить в преры-

«Мигать из состояния

вистом режиме (0,5 с включено, 0,5 с выключено)

ВКЛЮЧЕНО на время»

на заданное время;

иначе включить

Если «Пожар», «Внимание», « Тревога», «Тревога

входа» или «Неудачное взятие», то мигать (0,5 с

включено, 0,5 с выключено);

если есть неисправность («ШС отключён», «Выход

отключён», «Неисправность», «Обрыв ШС», «Ко-

роткое замыкание ШС», «Ошибка параметров зо-

ны», «Обрыв цепи выхода», «Короткое замыкание

«ЛАМПА»

цепи выхода», «Неисправность резервного пита-

ния», «Неисправность 220 В», «Неисправность ис-

точника питания», «Вскрытие корпуса», «Короткое

замыкание ДПЛС» или «Авария ДПЛС»), то мигать

(0,25 с включено, 1,75 с выключено);

если есть взятый на охрану ШС, то включить;

если все ШС сняты с охраны, то выключить

Если все зоны разделов, связанных с реле, на

охране (состояние «На охране»), то включить (за-

«ПЦН»

мкнуть);

иначе выключить (разомкнуть)

Включить на заданное время, если не менее двух

зон раздела перешли в состояние «Пожар» и нет

условия блокировки: («Технологический ШС нару-

«АСПТ»

шен», «Выход отключён», «Обрыв цепи выхода»,

«Короткое замыкание цепи выхода»). Это условие

блокирует включение, но выход будет включён,

как только оно перестанет действовать.

Если «Пожар», то мигать заданное время (1,5 с

«СИРЕНА»

включено, 0,5 с выключено);

431

если «Внимание», то мигать заданное время (0,5 с

включено, 1,5 с выключено);

если «Тревога», то включить на заданное время;

иначе выключить

Если «Пожар» или «Внимание», то включить (за-

«Пожарный ПЦН»

мкнуть);

иначе выключить (разомкнуть)

Если есть неисправность («ШС отключён», «Выход

отключён», «Неисправность», «Обрыв ШС», «Ко-

роткое замыкание ШС», «Ошибка параметров зо-

ны», «Обрыв цепи выхода», «Короткое замыкание

цепи выхода», «Неисправность резервного пита-

«Выход НЕИСПРАВ-

ния», «Неисправность 220 В», «Неисправность ис-

НОСТЬ»

точника питания», «Вскрытие корпуса», «Короткое

замыкание ДПЛС» или «Авария ДПЛС»), снят

(«Снят», «Снят и в норме», «Нарушен в снятом

состоянии») или «Неудачное взятие», то выклю-

чить (разомкнуть);

иначе включить (замкнуть)

Если «Пожар», «Внимание», «Тревога», «Тревога

входа» или «Неудачное взятие», то мигать (0,5 с

включено, 0,5 с выключено);

если неисправность («ШС отключён», «Выход от-

ключён», «Неисправность», «Обрыв ШС», «Корот-

кое замыкание ШС», «Ошибка параметров зоны»,

«Обрыв цепи выхода», «Короткое замыкание цепи

«Пожарная ЛАМПА»

выхода», «Неисправность резервного питания»,

«Неисправность 220 В», «Неисправность источни-

ка питания», «Вскрытие корпуса», «Короткое за-

мыкание ДПЛС» или «Авария ДПЛС»), то мигать

(0,25 с включено, 1,75 с выключено);

если состояние всех зон всех выведенных на реле

разделов «На охране» («Взят»), то включить;

иначе выключить

Если все зоны разделов, связанных с выходом, в

норме (на охране или сняты с охраны), то вклю-

«Старая тактика ПЦН»

чить;

иначе выключить

Если идёт процесс взятия зон на охрану («Задерж-

«Включить на время

ка взятия»), то включить на заданное время;

перед взятием»

иначе выключить

Если идёт процесс взятия зон на охрану («Задерж-

«Выключить на время

ка взятия»), то выключить на заданное время;

перед взятием»

иначе включить

Если какие-либо зоны на охране, то включить на

«Включить на время

заданное время;

при взятии»

иначе выключить

Если какие-либо зоны на охране, то выключить на

«Выключить на время

заданное время;

при взятии»

иначе включить

Если какие-либо зоны сняты с охраны, то включить

«Включить на время

на заданное время;

при снятии»

иначе выключить

Если какие-либо зоны сняты с охраны, то выклю-

«Выключить на время

чить на заданное время;

при снятии»

иначе включить

Если какие-либо зоны перешли в состояние «Не-

«Включить на время

удачное взятие», то включить на заданное время;

при невзятии»

иначе выключить

«Выключить на время

Если какие-либо зоны перешли в состояние «Не-

при невзятии»

удачное взятие», то выключить на заданное вре-

432

мя;

иначе включить

«Включить на время

Если какие-либо технологические зоны были

при нарушении техно-

нарушены, то включить на заданное время;

логического ШС»

иначе выключить

«Выключить на время

Если какие-либо технологические зоны были

при нарушении техно-

нарушены, то выключить на заданное время;

логического ШС»

иначе включить

Если какие-либо зоны сняты с охраны, то вклю-

«Включить при снятии»

чить;

иначе выключить

Если какие-либо зоны сняты с охраны, то выклю-

«Выключить при сня-

чить;

тии»

иначе включить

Если какие-либо зоны на охране, то включить;

«Включить при взятии»

иначе выключить

«Выключить при взя-

Если какие-либо зоны на охране, то выключить;

тии»

иначе выключить

«Включить при наруше-

Если какие-либо технологические зоны нарушены,

нии технологического

то включить;

ШС»

иначе выключить

«Выключить при нару-

Если какие-либо технологические зоны нарушены,

шении технологическо-

то выключить;

го ШС»

иначе включить

Включить на заданное время, если в разделе по-

жарная зона перешла в состояние «Пожар» и нет

условия блокировки: («Технологический ШС нару-

«АСПТ-1»

шен», «Выход отключён», «Обрыв цепи выхода»

или «Короткое замыкание цепи выхода»). Это

условие блокирует включение, но выход будет

включён, как только оно перестанет действовать.

Включить на заданное время, если в разделе две

или более зоны перешли в состояние «Пожар» и

нет условия блокировки: («Технологический ШС

«АСПТ-А»

нарушен», «Выход отключён», «Обрыв цепи выхо-

да» или «Короткое замыкание цепи выхода»). Ес-

ли блокирующее условие перестанет действовать,

выход останется выключенным

Включить на заданное время, если в разделе по-

жарная зона перешла в состояние «Пожар» и нет

условия блокировки: («Технологический ШС нару-

«АСПТ-А1»

шен», «Выход отключён», «Обрыв цепи выхода»

или «Короткое замыкание цепи выхода»). Если

блокирующее условие перестанет действовать,

выход останется выключенным

Включить на заданное время при повышении тем-

пературы выше «порога повышения температуры»

«Включить при повы-

(состояние «Повышенная температура»), при пре-

- ^(*)

шении уровня»

вышении заданного «верхнего» уровня влажности

или уровня воды в резервуаре (состояние «Повы-

шение уровня»). Иначе выключить

Включить на заданное время при понижении тем-

пературы ниже «порога понижения температуры»

«Включить при пониже-

(состояние «Пониженная температура»), при по-

- ^(*)

нии уровня»

нижении влажности или уровня воды в резервуаре

ниже заданного «нижнего» порога (состояние «По-

нижение уровня»). Иначе выключить

Включить на заданное время, если идёт задержка

«Включить при задерж-

перед выдачей импульса запуска автоматической

- ^(*)

ке пуска АУП»

установки пожаротушения (АУП) (состояние «За-

держка запуска АУП»). Иначе выключить

433

Включить на заданное время, если выдан импульс

«Включить при пуске

запуска АУП (состояние «Пуск АУП»).

- ^(*)

АУП»

Иначе выключить

«Включить при туше-

Включить при подтверждённом пуске АУП (состоя-

- ^(*)

нии»

ние «Тушение»). Иначе выключить

Включить при неудачном пуске АУП (состояние

«Включить при неудач-

«Неудачный пуск АУП»);

- ^(*)

ном пуске АУП»

иначе выключить

«Включить при включе-

Включить, если «Автоматика включена»;

- ^(*)

нии автоматики»

иначе выключить

«Выключить при вклю-

Выключить, если «Автоматика включена»;

- ^(*)

чении автоматики»

иначе включить

«Включить при выклю-

Включить, если «Автоматика выключена»;

- ^(*)

чении автоматики»

иначе выключить

«Выключить при вы-

Выключить, если «Автоматика выключена»;

- ^(*)

ключении автоматики»

иначе включить

Включить на заданное время, если в разделе по-

жарная зона перешла в состояние «Пожар» и нет

условия блокировки: («Технологический ШС нару-

шен», «Выход отключён», «Обрыв цепи выхода»

«АСПТ-1 с общим бло-

или «Короткое замыкание цепи выхода»). Это

кированием»

условие блокирует включение, но выход будет

включён, как только оно перестанет действовать.

В отличие от тактики «АСПТ-1», для данной такти-

ки анализируется состояние технологического ШС

в любом разделе, связанном с реле.

Включить на заданное время, если в разделе две

или более зоны перешли в состояние «Пожар» и

нет условия блокировки: («Технологический ШС

нарушен», «Выход отключён», «Обрыв цепи выхо-

«АСПТ-А с общим бло-

да» или «Короткое замыкание цепи выхода»). Ес-

кированием»

ли блокирующее условие перестанет действовать,

выход останется выключенным.

В отличие от тактики «АСПТ-А», для данной такти-

ки анализируется состояние технологического ШС

в любом разделе, связанном с реле.

Включить на заданное время, если в разделе по-

жарная зона перешла в состояние «Пожар» и нет

условия блокировки: («Технологический ШС нару-

шен», «Выход отключён», «Обрыв цепи выхода»

или «Короткое замыкание цепи выхода»). Если

блокирующее условие перестанет действовать,

«АСПТ-А1 с общим

выход останется выключенным.

блокированием»

В отличие от тактики «АСПТ-А1», для данной так-

тики анализируется состояние технологического

ШС в любом разделе, связанном с реле.

434

(*) В Администраторе Базы данных для реле можно установить тактики 36-45. Но в саǦ

мом АРМ «Орион Проǽ эти тактики не реализованы. В списке они находятся только для

записи в конфигурацию пульта при экспорте Базы данных в пульт.

Описание работы тактик приведено для пульта С2000М версии 2.05. С АРМ «Орион Проǽ,

другими версиями пульта С2000М, а также с пультом С2000 могут быть небольшие расǦ

хождения, в основном касающиеся списка состояний неисправности.

Комментарии к программам управления

Блоки сигнально-пусковые и приёмно-контрольные приборы современных версий позволяют зада-

вать задержку управления и время управления релейным выходом в диапазоне от 0 до 8191,875 секунд с дис-

кретностью 1/8 секунды. Кроме того, эти приборы поддерживают набор «мигательных» программ, которые раз-

личаются периодом и скважностью включения. Прибор «Сигнал-20» сер. 02 и другие приборы ранних версий

имеют ограниченные возможности управления своими выходами. Они не позволяют управлять выходами с за-

держкой, мигание возможно только с частотой 1 Гц и скважностью 2, время управления может задаваться в

диапазоне от 0 до 255 секунд с дискретностью 1 секунда. Возможности управления выходами адресных релей-

ных блоков «С2000-СП2» различаются для разных версий контроллера «С2000-КДЛ» и описаны в руководстве

по эксплуатации прибора «С2000-КДЛ».

Выходы с программами управления 9, 10, 13, 14, 15, 16 управляются без задержки.

Выходы с программами без ограничения времени управления (например, «Включить», «ПЦН») вклю-

чаются (замыкаются или размыкаются) при появлении условия включения и остаются в этом состоянии до тех

пор, пока это условие сохраняется. Как только условие включения пропадает, выходы возвращаются в исход-

ное состояние. В отличие от выходов с программами без ограничения времени управления, выходы с програм-

мами «на время» (то есть с ограниченным временем управления) возвращаются в исходное состояние не толь-

ко при пропадании условия включения, но и по истечении времени управления. Кроме того, при включении

приборов системы все выходы, имеющие программы без ограничения времени управления, переводятся в со-

стояние, которое определяется текущим состоянием связанных с выходом разделов, тогда как выходы с про-

граммами «на время» переводятся в состояние, в котором они должны находиться по истечении заданного

времени управления. Все программы с ограничением времени управления можно сделать непрерывными, за-

дав максимальное время управления выходом, равное 8191,875 с.

Релейные выходы с программами управления «на время» управляются событиями, меняющими со-

стояние раздела. Например, событие «Тревога», меняющее состояние раздела на «Тревога», приведёт к вклю-

чению реле с программой управления «Сирена» на заданное время. Если же до этого события раздел уже был

в состоянии «Тревога», реле включено повторно не будет.

Выходы с тактиками «ПЦН» и «Старая тактика ПЦН» размыкаются при нарушении только охранных и

пожарных ШС и адресных извещателей. Это следующие состояния: «Пожар», «Внимание», «Тревога проникно-

вения», «Тихая тревога (нападение)», «Тревога входной зоны». Другие нарушения, такие как «Нарушение тех-

нологического ШС», не влияют на состояние выходов этого типа. Эти выходы также размыкаются при наличии

неисправностей ШС и адресных извещателей («Короткое замыкание ШС», «Обрыв ШС», «Неисправность по-

жарного оборудования», «Ошибка параметров ШС», «Нет связи»), при «Невзятии» ШС, при неисправностях

приёмно-контрольных приборов («КЗ ДПЛС», «Авария ДПЛС», «Взлом корпуса»), цепей управления оповеща-

телями или исполнительными устройствами («Короткое замыкание цепи выхода», «Обрыв цепи выхода», «Вы-

ход отключён»). Выходы с тактикой «ПЦН» также размыкаются при наличии снятых с охраны ШС.

Программы №№ 11, 33, 34 и 35 предназначены для управления пожарной автоматикой, в том числе

автоматическими установками пожаротушения. В соответствии с требованиями к управлению установками по-

жаротушения, автоматический пуск установки должен осуществляться при срабатывании двух или более по-

жарных извещателей, защищающих помещение. При этом установку газового или порошкового тушения можно

включать только тогда, когда закрыты все двери в защищаемое помещение. Кроме того, цепи управления све-

товыми и звуковыми оповещателями должны контролироваться на неисправность (обрыв, короткое замыка-

ние), и запуск установки пожаротушения должен блокироваться при неисправности оповещателей. Для кон-

троля состояния дверей используются ШС так называемого технологического типа. При нарушении (дверь от-

крыта) технологический ШС переходит в состояние «нарушен технологический ШС», при восстановлении усло-

вия нормы (дверь закрыта) технологический ШС автоматически восстанавливает своё состояние через так

называемое время восстановления технологического ШС. Для управления световыми и звуковыми оповещате-

лей можно использовать выходы приборов «С2000-КПБ», которые имеют функцию контроля цепи нагрузки на

обрыв и короткое замыкание. Программы управления выходами реализованы таким образом, что запуск бло-

кируется, если нарушен технологический ШС или есть неисправность цепи выхода. В связи с изложенным вы-

ше, для организации автоматического управления АУП защищаемое помещение должно контролироваться

двумя или более пожарными ШС, двери в помещение должны контролироваться технологическими ШС, а опо-

435

вещатели — выходами «С2000-КПБ». Эти ШС и выходы образуют один пожарный раздел, с которым связан вы-

ход (или несколько выходов), предназначенный для выдачи пускового импульса и имеющий программу управ-

ления «АСПТ». При пожарной тревоге двух или более ШС раздела выход (реле) включится с заданной задержкой

на заданное время, если все двери закрыты, а оповещатели исправны. Если хотя бы одна дверь открыта, либо

неисправна хотя бы одна цепь управления оповещателем, пусковое реле не включится. Если затем это блоки-

рующее условие пропадёт при сохранении пожаров, выходы с программами 11 («АСПТ») и 33 («АСПТ-1») будут

включены с заданной для них задержкой, а выходы с программами 34 («АСПТ-А») и 35 («АСПТ-А1») — нет (при от-

сутствии ограничения на время управления — будут включены). Есть и другие отличия между программами. Включение

пускового реле с программой 34 или 35 блокируется при наличии условия блокировки в любом из разделов, связанных

с ним. В отличие от программ 34 и 35, выход с программой 11 или 33 будут включён, если у него есть хотя бы

один раздел с выполнившимся условием запуска (есть пожары и нет нарушенных технологических ШС и неис-

правных выходов), независимо от состояния других разделов, связанных с ним. Программа 33 отличается от

программы 11, а программа 35 — от программы 34 тем, что включение осуществляется по срабатыванию не

двух пожарных ШС в разделе, а одного.

Программы управления 11 («АСПТ») или 34 («АСПТ-А») позволяют включать выход как при срабаты-

вании двух дымовых / тепловых пожарных извещателей в разделе, так и при срабатывании одного ручного по-

жарного извещателя (ИПР), если в конфигурации пульта задать зоне, контролирующей ИПР, тип «ручной пуск».

Выход «НЕИСПРАВНОСТЬ» используется для контроля рабочего состояния пожарных разделов.

Выход размыкается при следующих неисправностях: неисправностях пожарных ШС (короткое замыкание, об-

рыв, неисправность пожарного извещателя), неисправностях цепей контроля выходов (короткое замыкание,

обрыв выхода), потере связи с контролируемыми ШС или выходами (потеря связи с подключённым к пульту по

RS-485 приёмно-контрольным прибором или релейным блоком, отключение адресного извещателя или адрес-

ного релейного блока от двухпроводной линии связи прибора «С2000-КДЛ), неисправностях приборов (корот-

кое замыкание ДПЛС, авария ДПЛС), неисправностях питания приёмно-контрольных приборов (авария пита-

ния, авария батареи, авария 220В). Также этот выход размыкается при состояниях раздела «Снят» и «Неудач-

ное взятие», поскольку это нерабочие состояния пожарных разделов. Выход «НЕИСПРАВНОСТЬ» работает на

размыкание, поэтому выключение питания релейного блока и обрыв проводов, выводящих сигнал с релейных

выходов на пульт наблюдения, воспринимаются как сигнал неисправности.

Выход «Пожарная ЛАМПА» отличается от выхода «ЛАМПА» тем, что он включён только когда на

охране (имеют состояние «ВЗЯТ») все связанные с выходом разделы.

10. Программа 17 («Включить на время перед взятием») может использоваться для автоматического

сброса питания со сработавших четырёхпроводных извещателей при постановке на охрану раздела. Для этого

питание извещателей подаётся через нормально замкнутый контакт релейного выхода прибора «С2000-СП1».

Для выхода задаётся программа управления 17 и время управления, достаточное для сброса извещателей.

Для шлейфов сигнализации с четырёхпроводными извещателями задаётся задержка взятия. Величина за-

держки должна быть не меньше, чем сумма времени сброса и максимального времени выхода извещателей в

рабочий режим после сброса питания. В результате при подаче команды взятия раздела на охрану реле вклю-

чится на заданное время, разомкнув питание четырёхпроводных извещателей и сбросив тем самым сработав-

шие извещатели. По истечении задержки взятия шлейфы сигнализации раздела возьмутся на охрану. Про-

граммы 38—45 могут применяться при использовании пульта «С2000М» в системе автоматического управления

установками пожаротушения газового, порошкового или аэрозольного типа, созданной на основе приборов

«С2000-АСПТ». Эти программы позволяют включать или выключать выходы приборов как на заданное время,

так и без ограничения времени, то есть пока действует условие включения/выключения. Управление без огра-

ничения времени задаётся установкой максимального значения времени управления (8191,875 секунд). Про-

грамма управления № 38 «Включить при задержке пуска АУП» может быть использована для включения звуко-

вого оповещения и табло «УХОДИ» и «НЕ ВХОДИТЬ» при задержке запуска АУП. Программа управления № 39

также может быть использована в системе газового пожаротушения на несколько направлений с общей уста-

новкой пожаротушения, в которой каждое направление защищается отдельным прибором «С2000-АСПТ». При-

бор «С2000-АСПТ» контролирует состояние пожарных извещателей одного направления и в случае пожара

формирует сообщение о пуске АУП и выдаёт импульс управления клапаном, открывающим выход газа из об-

щей магистрали в защищаемое им помещение. Пульт при «Пуске АУП» в любом из направлений может выдать

пусковой импульс для подачи газа в общую магистраль. Для этого служит программа управления № 39 «Вклю-

чить при пуске АУП». Программа управления № 41 «Включить при неудачном пуске АУП» может быть исполь-

зована для запуска резервной установки пожаротушения.

6.17.2

Сценарии централизованного управления релейными выходами

436

Если «Тревога» или «Пожар» — включить;

«Включить»

иначе выключить.

Если «Тревога» или «Пожар» — выключить;

«Выключить»

иначе включить.

Если «Тревога» или «Пожар» — включить на за-

«Включить на вре-

данное время;

мя»

иначе выключить.

Если «Тревога» или «Пожар» — выключить на за-

данное время;

«Выключить на вре-

иначе включить.

мя»

Если «Тревога» или «Пожар» — включить в пре-

рывистом режиме (0,5 с включено, 0,5 с выклю-

«Мигать из состоя-

чено);

ния ВЫКЛЮЧЕНО»

иначе выключить.

Если «Тревога» или «Пожар» — включить в пре-

рывистом режиме (0,5 с включено, 0,5 с выклю-

«Мигать из состоя-

чено);

ния ВКЛЮЧЕНО»

иначе включить.

Если «Тревога» или «Пожар» — включить в пре-

рывистом режиме (0,5 с включено, 0,5 с выклю-

чено) на заданное время;

«Мигать из состоя-

иначе выключить.

ния ВЫКЛЮЧЕНО на

время»

Если «Тревога» или «Пожар» — включить в пре-

рывистом режиме (0,5 с включено, 0,5 с выклю-

чено) на заданное время;

«Мигать из состоя-

иначе включить.

ния ВКЛЮЧЕНО на

время»

Если "Пожар", то мигать (0,25 с включено, 0,25 с

выключено);

Если "Внимание! Опасность пожара", то мигать

(0,25 с включено, 0,75 с выключено);

Если "Тревога проникновения", "Тревога входной

зоны" или "Неудачное взятие", то мигать (0,5 с

включено, 0,5 с выключено);

«ЛАМПА»

Если есть неисправность ("Отключение зоны",

"Отключение выхода", "Неисправность", "Обрыв

зоны", "Короткое замыкание зоны", "Ошибка па-

раметров зоны", "Обрыв цепи выхода", "Короткое

замыкание цепи выхода", "Неисправность бата-

реи", "Неисправность 220В", "Неисправность ис-

точника питания", "Взлом корпуса", "Короткое

437

замыкание ДПЛС", "Авария ДПЛС", "Неустойчи-

вый ответ адресного устройства", "Некорректный

ответ адресного устройства" или "Требуется об-

служивание"), то мигать (0,25 с включено, 1,75 с

выключено);

если есть взятый на охрану ШС, то включить;

если все ШС сняты с охраны, то выключить.

Если все зоны разделов, связанных с реле, на

охране (состояние «На охране»), то включить

«ПЦН»

(замкнуть);

иначе выключить (разомкнуть).

Включить на заданное время, если не менее двух

зон раздела перешли в состояние «Пожар» и нет

условия блокировки: («Технологический ШС

«АСПТ»

нарушен», «Выход отключён», «Обрыв цепи вы-

хода», «Короткое замыкание цепи выхода»). Это

условие блокирует включение, но выход будет

включён, как только оно перестанет действовать.

Если «Пожар», то мигать заданное время (1,5 с

включено, 0,5 с выключено);

если «Внимание», то мигать заданное время (0,5

«СИРЕНА»

с включено, 1,5 с выключено);

если «Тревога», то включить на заданное время;

иначе выключить.

Если «Пожар» или «Внимание», то включить (за-

«Пожарный ПЦН»

мкнуть);

иначе выключить (разомкнуть).

Если есть неисправность ("Отключение зоны",

"Отключение выхода", "Неисправность", "Обрыв

зоны", "Короткое замыкание зоны", "Ошибка па-

раметров зоны", "Обрыв цепи выхода", "Короткое

замыкание цепи выхода", "Неисправность бата-

реи", "Неисправность 220В", "Неисправность ис-

«Выход НЕИСПРАВ-

точника питания", "Взлом корпуса", "Короткое

НОСТЬ»

замыкание ДПЛС", "Авария ДПЛС", "Неустойчи-

вый ответ адресного устройства", "Некорректный

ответ адресного устройства" или "Требуется об-

служивание"), снят («Снят», «Снят и в норме»,

«Нарушен в снятом состоянии») или «Неудачное

взятие», то выключить (разомкнуть);

иначе включить (замкнуть).

Если "Пожар", то мигать (0,25 с включено, 0,25 с

выключено);

Если "Внимание! Опасность пожара", то мигать

(0,25 с включено, 0,75 с выключено);

Если "Тревога проникновения", "Тревога входной

зоны" или "Неудачное взятие", то мигать (0,5 с

включено, 0,5 с выключено);

Если есть неисправность ("Отключение зоны",

"Отключение выхода", "Неисправность", "Обрыв

зоны", "Короткое замыкание зоны", "Ошибка па-

«Пожарная ЛАМПА»

раметров зоны", "Обрыв цепи выхода", "Короткое

замыкание цепи выхода", "Неисправность бата-

реи", "Неисправность 220В", "Неисправность ис-

точника питания", "Взлом корпуса", "Короткое

замыкание ДПЛС", "Авария ДПЛС", "Неустойчи-

вый ответ адресного устройства", "Некорректный

ответ адресного устройства" или "Требуется об-

служивание"), то мигать (0,25 с включено, 1,75 с

выключено);

Если состояние всех связанных с реле зон "Взя-

438

тие зоны" (на охране и в норме), то включить;

если все ШС сняты с охраны, то выключить.

Если все зоны разделов, связанных с выходом, в

«Старая тактика

норме (на охране или сняты с охраны), то вклю-

ПЦН»

чить;

иначе выключить.

Если идёт процесс взятия зон на охрану («За-

держка взятия»), то включить на заданное время;

«Включить на время

иначе выключить.

перед взятием»

Если идёт процесс взятия зон на охрану («За-

держка взятия»), то выключить на заданное вре-

«Выключить на вре-

мя;

мя перед взятием»

иначе включить.

Если какие-либо зоны на охране, то включить на

заданное время;

«Включить на время

иначе выключить.

при взятии»

Если какие-либо зоны на охране, то выключить на

заданное время;

«Выключить на вре-

иначе включить.

мя при взятии»

Если какие-либо зоны сняты с охраны, то вклю-

чить на заданное время;

«Включить на время

иначе выключить.

при снятии»

Если какие-либо зоны сняты с охраны, то выклю-

чить на заданное время;

«Выключить на вре-

иначе включить.

мя при снятии»

Если какие-либо зоны перешли в состояние «Не-

удачное взятие», то включить на заданное время;

«Включить на время

иначе выключить.

при невзятии»

Если какие-либо зоны перешли в состояние «Не-

удачное взятие», то выключить на заданное вре-

«Выключить на вре-

мя;

мя при невзятии»

иначе включить.

Если какие-либо технологические зоны были

нарушены, то включить на заданное время;

«Включить на время

иначе выключить.

при нарушении тех-

нологического ШС»

439

Если какие-либо технологические зоны были

«Выключить на вре-

нарушены, то выключить на заданное время;

мя при нарушении

иначе включить.

технологического

ШС»

Если какие-либо зоны сняты с охраны, то вклю-

«Включить при сня-

чить;

тии»

иначе выключить.

Если какие-либо зоны сняты с охраны, то выклю-

«Выключить при сня-

чить;

тии»

иначе включить.

Если какие-либо зоны на охране, то включить;

«Включить при взя-

иначе выключить.

тии»

Если какие-либо зоны на охране, то выключить;

«Выключить при взя-

иначе выключить.

тии»

Если какие-либо технологические зоны наруше-

«Включить при

ны, то включить;

нарушении техноло-

иначе выключить.

гического ШС»

Если какие-либо технологические зоны наруше-

«Выключить при

ны, то выключить;

нарушении техноло-

иначе включить.

гического ШС»

Включить на заданное время, если в разделе по-

жарная зона перешла в состояние «Пожар» и нет

условия блокировки: («Технологический ШС

нарушен», «Выход отключён», «Обрыв цепи вы-

«АСПТ-1»

хода» или «Короткое замыкание цепи выхода»).

Это условие блокирует включение, но выход бу-

дет включён, как только оно перестанет действо-

вать.

Включить на заданное время, если в разделе две

или более зоны перешли в состояние «Пожар» и

нет условия блокировки: («Технологический ШС

«АСПТ-А»

нарушен», «Выход отключён», «Обрыв цепи вы-

хода» или «Короткое замыкание цепи выхода»).

Если блокирующее условие перестанет действо-

вать, выход останется выключенным.

Включить на заданное время, если в разделе по-

жарная зона перешла в состояние «Пожар» и нет

условия блокировки: («Технологический ШС

«АСПТ-А1»

нарушен», «Выход отключён», «Обрыв цепи вы-

хода» или «Короткое замыкание цепи выхода»).

Если блокирующее условие перестанет действо-

вать, выход останется выключенным.

Включить на заданное время при повышении

температуры выше «порога повышения темпера-

«Включить при по-

туры» (состояние «Повышенная температура»),

вышении уровня»

при превышении заданного «верхнего» уровня

влажности или уровня воды в резервуаре (состо-

яние «Повышение уровня»). Иначе выключить.

440

Включить на заданное время при понижении

температуры ниже «порога понижения темпера-

«Включить при по-

туры» (состояние «Пониженная температура»),

нижении уровня»

при понижении влажности или уровня воды в ре-

зервуаре ниже заданного «нижнего» порога (со-

стояние «Понижение уровня»). Иначе выключить.

Включить на заданное время, если идёт задерж-

«Включить при за-

ка перед выдачей импульса запуска автоматиче-

держке пуска АУП»

ской установки пожаротушения (АУП) (состояние

«Задержка запуска АУП»). Иначе выключить.

Включить на заданное время, если выдан им-

«Включить при пуске

пульс запуска АУП (состояние «Пуск АУП»).

АУП»

Иначе выключить.

Включить при подтверждённом пуске АУП (состо-

«Включить при ту-

яние «Тушение»). Иначе выключить.

шении»

Включить при неудачном пуске АУП (состояние

«Включить при не-

«Неудачный пуск АУП»);

иначе выключить.

удачном пуске АУП»

Включить, если «Автоматика включена»;

«Включить при

иначе выключить.

включении автома-

тики»

Выключить, если «Автоматика включена»;

«Выключить при

иначе включить.

включении автома-

тики»

Включить, если «Автоматика выключена»;

«Включить при вы-

иначе выключить.

ключении автомати-

ки»

Выключить, если «Автоматика выключена»;

«Выключить при вы-

иначе включить.

ключении автомати-

ки»

Включить на заданное время, если не менее двух

зон раздела перешли в состояние «Пожар» и нет

условия блокировки: («Технологический ШС

нарушен», «Выход отключён», «Обрыв цепи вы-

«АСПТ с общим бло-

хода», «Короткое замыкание цепи выхода»). Это

кированием»^(*)

условие блокирует включение, но выход будет

включён, как только оно перестанет действовать.

В отличие от тактики «АСПТ», для данной тактики

анализируется состояние технологического ШС в

любом разделе, связанном с реле.

Включить на заданное время, если в разделе по-

жарная зона перешла в состояние «Пожар» и нет

условия блокировки: («Технологический ШС

нарушен», «Выход отключён», «Обрыв цепи вы-

«АСПТ-1 с общим

хода» или «Короткое замыкание цепи выхода»).

блокированием» ^(*)

Это условие блокирует включение, но выход бу-

дет включён, как только оно перестанет действо-

вать.

В отличие от тактики «АСПТ-1», для данной так-

тики анализируется состояние технологического

441

ШС в любом разделе, связанном с реле.

Включить на заданное время, если в разделе две

или более зоны перешли в состояние «Пожар» и

нет условия блокировки: («Технологический ШС

нарушен», «Выход отключён», «Обрыв цепи вы-

«АСПТ-А с общим

хода» или «Короткое замыкание цепи выхода»).

блокированием» ^(*)

Если блокирующее условие перестанет действо-

вать, выход останется выключенным.

В отличие от тактики «АСПТ-А», для данной так-

тики анализируется состояние технологического

ШС в любом разделе, связанном с реле.

Включить на заданное время, если в разделе по-

жарная зона перешла в состояние «Пожар» и нет

условия блокировки: («Технологический ШС

нарушен», «Выход отключён», «Обрыв цепи вы-

«АСПТ-А1 с общим

хода» или «Короткое замыкание цепи выхода»).

блокированием» ^(*)

Если блокирующее условие перестанет действо-

вать, выход останется выключенным.

В отличие от тактики «АСПТ-А1», для данной так-

тики анализируется состояние технологического

ШС в любом разделе, связанном с реле.

^(*) Отсутствуют в пультах «С2000»\«С2000М».

6.17.3

Стандартные шаги сценариев

Выдать текстовое

Выдать текстовое сообщение на прибор

сообщение

(только для клавиатур С2000-К).

Активировать речевое оповещение.

При помощи данной команды прибору ре-

чевого оповещения сообщаются номер

Активировать вос-

сценария воспроизведения, задержка и

произведение

время воспроизведения, которое запуска-

ется отдельной командой («Пуск\Стоп ре-

чевого оповещения») для всех приборов

одного COM-порта.

Деактивировать речевое оповещение.

Прибор

При помощи данной команды прибору ре-

Деактивировать вос-

чевого оповещения сообщается, что следу-

произведение

ющая команда «Пуск\Стоп речевого опо-

вещения» означает сброс речевого опове-

щения.

Команда запуска или сброса речевого опо-

вещения.

Что именно предстоит сделать приборам,

зависит от предварительно посланной ко-

Пуск\Стоп речевого

манды: «Активировать воспроизведение»

оповещения

или «Деактивировать воспроизведение».

Команда посылается не одному прибору, а

всем приборам COM-порта, к которому

подключён прибор, указанный в парамет-

рах данного шага сценария.

442

Выдача звукового сообщения

(сигнала) на приборе.

Типы звуковых сообщений:

Выключение звука,

Одиночный гудок,

Выдать звуковое со-

Двойной гудок,

общение

Тройной гудок,

Длинный гудок,

Прерывистый звуковой сигнал.

Приборы, поддерживающие данную функ-

цию в настоящее время: C2000М, C2000-К,

C2000-КС, C2000-2 и C2000-4.

Производит сброс прибора.

Виды сброса:

Общий сброс (сброс прибора) сторожевого

Сброс прибора

таймера,

Сброс тревоги,

Сброс счётчика непереданных событий

(только для прибора С2000-ИТ).

Отправка сообщения, по которому был за-

Отправка сообщения

пущен сценарий управления, на прибор УО-

через УО-4С

4С или С2000-PGE, для его трансляции.

Управление режимом передачи прибора

С2000-ИТ.

Виды управления:

Управление режимом

Приостановить передачу по заданным

передачи

направлениям,

Возобновить передачу по заданным

направлениям,

Очистить заданные направления.

Блокирование доступа с указанного считы-

вателя.

Заблокировать до-

(Для прибора С2000-2, работающего в ре-

ступ

жиме «Одна дверь на вход\выход», «Шлаг-

баум» или «Шлюз», происходит блокировка

доступа с обоих считывателей).

Открытие свободного доступа через точку

доступа в направлении, управляемом ука-

занным считывателем.

Открытие доступа

(Для прибора С2000-2, работающего в ре-

жиме «Одна дверь на вход\выход», «Шлаг-

баум» или «Шлюз», происходит открытие

свободного доступа в обоих направлениях).

Считыва-тель

Блокирование доступа с указанного считы-

Заблокировать счи-

вателя.

тыватель

Кнопка «Выход» при этом не блокируется.

Разблокировать счи-

Снятие блокировки со считывателя.

тыватель

Восстановление доступа по идентификато-

рам с указанного считывателя.

(Для прибора С2000-2, работающего в ре-

Восстановить доступ

жиме «Одна дверь на вход\выход», «Шлаг-

баум» или «Шлюз», происходит восстанов-

ление доступа с обоих считывателей).

443

Предоставление доступа через точку до-

Предоставить доступ

ступа в направлении, управляемом указан-

ным считывателем.

Блокирование доступа с кнопки «Выход».

(Для прибора С2000-2 блокируется кнопка

«Выход», управляющая доступом в том же

Заблокировать кноп-

направлении, что и указываемый считыва-

ку «Выход»

тель.

Для прибора С2000-4 блокируется един-

ственная кнопка «Выход»).

Восстановление доступа с кнопки «Выход».

(Для прибора С2000-2 разблокируется

кнопка «Выход», управляющая доступом в

Разблокировать

том же направлении, что и указываемый

кнопку «Выход»

считыватель.

Для прибора С2000-4 разблокируется

единственная кнопка «Выход»).

Взятие на охрану указанного шлейфа сиг-

Взять на охрану ШС

нализации.

Снятие с охраны указанного шлейфа сигна-

Снять с охраны ШС

лизации.

Взять шлейф с за-

Взятие на охрану шлейфа сигнализации с

держкой

задержкой.

Включение режима автоматического запус-

ка пожаротушения.

Включение автома-

Шлейф

тики

Указывается соответствующий шлейф при-

бора.

Выключение режима автоматического за-

Выключение автома-

пуска пожаротушения.

тики

Указывается соответствующий шлейф при-

бора.

Сброс тревоги

Сброс тревоги в зоне.

Сброс пожара

Сброс пожарной тревоги

Взять камеру на

Взятие на охрану указанной камеры

охрану

Снять камеру с охра-

Снятие с охраны указанной камеры

ны

Камера

Начать запись

Начать запись с указанной камеры

Закончить запись

Закончить запись с указанной камеры

Включить детектор

Включить детектор движения указанной

движения

камеры

444

Выключить детектор

Выключить детектор движения указанной

движения

камеры

Показать камеру

Показать изображение с камеры на экране

Скрыть изображение с камеры

(Если указать только имя компьютера, то

Скрыть камеру

на данном компьютере будут скрываться

изображения всех видеокамер)

Повернуть камеру в положение, описанное

Повернуть

указанной предустановкой (позицией).

Возврат в исходное

Переводит релейный выход в исходное со-

состояние

стояние.

Запускает для указанного релейного выхо-

Включить

да тактику «Включить» с указанной в се-

кундах Задержкой управления.

Запускает для указанного релейного выхо-

Выключить

да тактику «Выключить» с указанной в се-

кундах Задержкой управления.

Запускает для указанного релейного выхо-

да тактику «Включить на время» с указан-

Включить на время

ными в секундах

Задержкой управления и Временем управ-

ления.

Запускает для указанного релейного выхо-

да тактику «Выключить на время» с указан-

Выключить на время

ными в секундах

Выход

Задержкой управления и Временем управ-

ления.

Запускает для указанного релейного выхо-

Мигать из состояния

да тактику «Мигать из состояния выключе-

выключено

но» с указанной в секундах Задержкой

управления.

Запускает для указанного релейного выхо-

Мигать из состояния

да тактику «Мигать из состояния включено»

включено

с указанной в секундах Задержкой управ-

ления.

Запускает для указанного релейного выхо-

да тактику «Мигать из состояния выключе-

Мигать из состояния

но на время» с указанными в секундах За-

выключено на время

держкой управления и Временем управле-

ния, а также с указанной Маской мигания.

445

Запускает для указанного релейного выхо-

да тактику «Мигать из состояния включено

Мигать из состояния

на время» с указанными в секундах За-

включено на время

держкой управления и Временем управле-

ния, а также с указанной Маской мигания.

Взять группу разде-

Взятие на охрану указанной группы разде-

лов

лов.

Снять группу разде-

Снятие с охраны указанной группы разде-

лов

лов.

Взять группу разде-

Взятие на охрану указанной группы разде-

лов по уходу послед-

лов, если из указанной зоны доступа ушёл

него из заданной зо-

последний сотрудник.

ны

Снять группу разде-

Снятие с охраны указанной группы разде-

лов по приходу пер-

лов, если в указанную зону доступа пришёл

вого в заданную зону

первый сотрудник.

Взять группу разде-

Взятие на охрану указанной группы разде-

лов после прохода

лов, если из указанной зоны доступа ушёл

последнего с уров-

последний сотрудник с указанным уровнем

нем доступа из зоны

доступа.

доступа

Группа раз-

делов

Снять группу разде-

Снятие с охраны указанной группы разде-

лов после прихода

лов, если в указанную зону доступа пришёл

первого с уровнем

первый сотрудник с указанным уровнем

доступа в зону досту-

доступа.

па

Взять группу разде-

Взятие на охрану указанной группы разде-

лов после прохода

лов, если из указанной зоны доступа ушёл

последнего с подраз-

последний сотрудник указанного подразде-

делением из зоны

ления.

доступа

Снять группу разде-

Снятие с охраны указанной группы разде-

лов после прихода

лов, если в указанную зону доступа пришёл

первого с подразде-

первый сотрудник указанного подразделе-

лением в зону досту-

ния.

па

Взять/снять группу

Изменение состояния группы разделов на

разделов

противоположное

Производится пуск АСПТ.

В качестве параметра указывается раздел,

Пуск АСПТ

содержащий все шлейфы требуемого при-

бора С2000-АСПТ или Поток-3Н.

Производится включение режима автома-

Раздел

тического запуска пожаротушения прибора

Включение автома-

С2000-АСПТ или Поток-3Н.

тики

В качестве параметра указывается раздел,

содержащий все шлейфы требуемого при-

бора.

446

Производится выключение режима автома-

тического запуска пожаротушения прибора

Выключение автома-

С2000-АСПТ или Поток-3Н.

тики

В качестве параметра указывается раздел,

содержащий все шлейфы требуемого при-

бора.

Производится сброс тревоги в указанном

Сброс тревоги

разделе и последующее взятие его на

охрану.

Производится сброс пожарной тревоги в

Сброс пожара

указанном разделе и последующее взятие

его на охрану.

Взять раздел

Взятие на охрану указанного раздела.

Снять раздел

Снятие с охраны указанного раздела.

Взятие разделов

Взятие на охрану всех разделов указанного

привязанных к рабо-

рабочего места

чему месту

Снятие разделов

Снятие с охраны всех разделов указанного

привязанных к рабо-

рабочего места

чему месту

Взять раздел по ухо-

Взятие на охрану указанного раздела, если

ду последнего из за-

из указанной зоны доступа ушёл последний

данной зоны

сотрудник.

Снять раздел по при-

Снятие с охраны указанного раздела, если

ходу первого в за-

в указанную зону доступа пришёл первый

данную зону

сотрудник.

Снять разделы рабо-

Снятие с охраны всех разделов указанного

чего места по прихо-

рабочего места, если в указанную зону до-

ду первого в задан-

ступа пришёл первый сотрудник.

ную зону

Взять разделы рабо-

Взятие на охрану всех разделов указанного

чего места по уходу

рабочего места, если из указанной зоны

последнего из задан-

доступа ушёл последний сотрудник.

ной зоны

Взять раздел после

Взятие на охрану указанного раздела, если

прохода последнего с

из указанной зоны доступа ушёл последний

уровнем доступа из

сотрудник с указанным уровнем доступа.

зоны доступа

Снять раздел после

Снятие с охраны указанного раздела, если

прихода первого с

в указанную зону доступа пришёл первый

уровнем доступа в

сотрудник с указанным уровнем доступа.

зону доступа

Взять раздел после

Взятие на охрану указанного раздела, если

прохода последнего с

из указанной зоны доступа ушёл последний

подразделением из

сотрудник указанного подразделения.

зоны доступа

447

Снять раздел после

Снятие с охраны указанного раздела, если

прихода первого с

в указанную зону доступа пришёл первый

подразделением в

сотрудник указанного подразделения.

зону доступа

Изменение состояния раздела на противо-

Взять/снять раздел

положное

Выдать сообщение

Выдача текстового сообщения во всплыва-

во всплывающем

ющем окне.

окне

Выдача текстового сообщения в ядро

(вкладка «Сценарии»).

Выдать текстовое

Данный шаг сценария выполнится во всех

сообщение в ядро

Ядрах опроса, если сценарий запущен не

по событию.

Приостановка выполнения сценария на не-

Пауза

ограниченное время

Приостановка выполнения сценария на

указанную в секундах паузу.

Пауза (задержка)

Данный шаг сценария выполнится во всех

Ядрах опроса, если сценарий запущен не

по событию.

Приостановка выполнения сценария на

Пауза с окном отсчё-

указанную в секундах паузу, отображаемую

та

во всплывающем окне.

Вывод окна с запросом оператору. Указы-

вается текст сообщения и время ожидания

действий.

Также указываются сценарий, который бу-

Запрос оператору

дет запущен, если оператор нажмёт кнопку

«Да», и сценарий, который будет запущен,

Ядро

если оператор нажмёт кнопку «Нет» либо

истечёт время ожидания.

Воспроизведение

Воспроизведение звукового .wav файла.

звукового файла

Показать камеру

Показать изображение с камеры на экране

Скрыть камеру

Скрыть изображение с камеры

Запуск внешней про-

Запуск внешней программы (.exe файла).

граммы

Отправка e-mail с предварительным запро-

Отправка e-mail с

сом оператору для ввода: адреса получате-

вводом текста

ля, темы и текста письма.

448

АРМ «Орион Про» версия 1.20 сервисный пакет 1. Руководство по эксплуатации (2016 год) - часть 9
