Программируемые управляющие устройства VersaMax (ПЛК Micro и ПЛК Nano). Руководство пользователя (2002 год) - часть 7

6

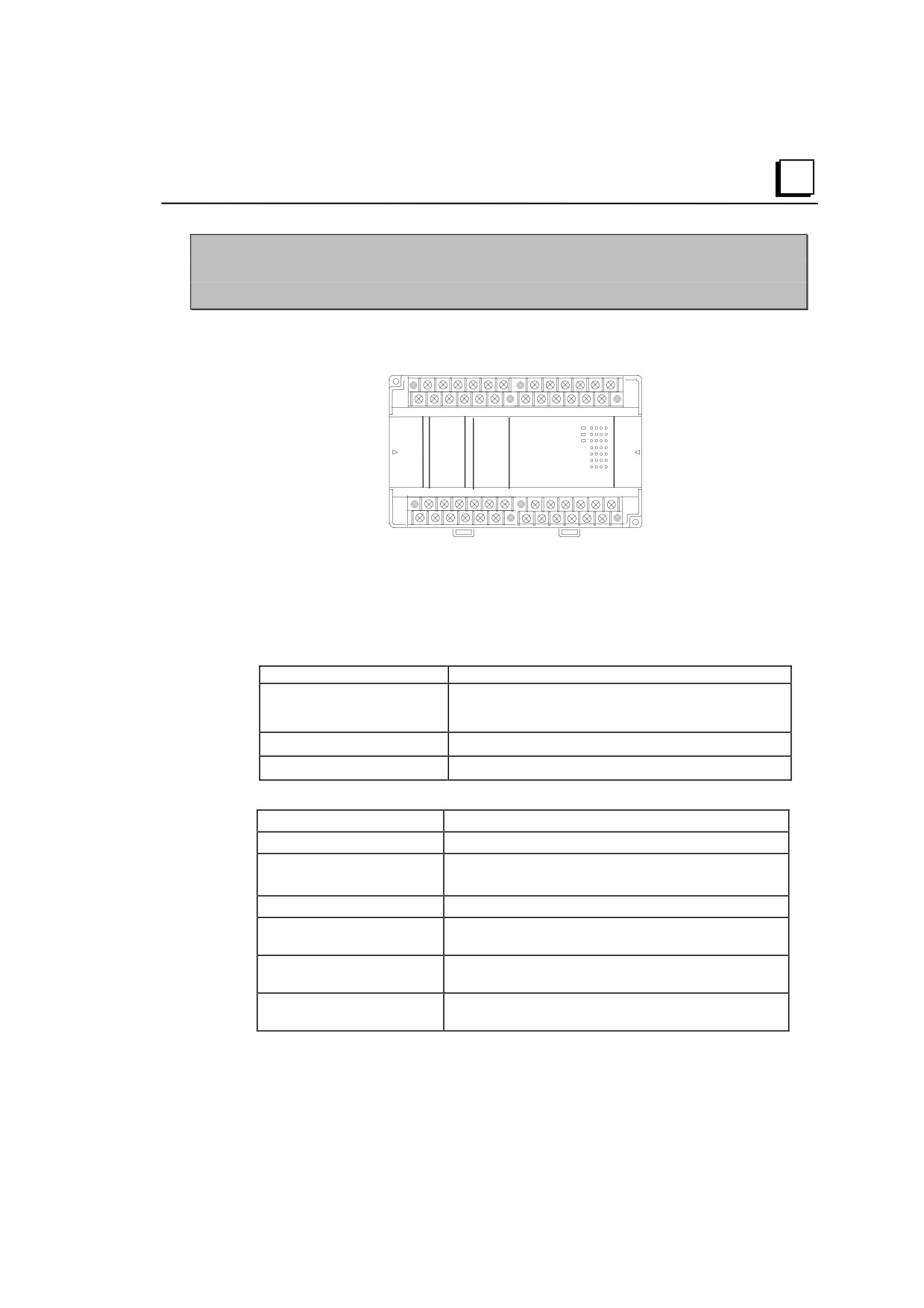

IC200UEX122

14-канальный блок расширения с питанием =24 В, (8) входов =24 В,

(2) мощных и (4) слаботочных транзисторных выхода с электронной

защитой

Блок расширения IC200UEX122 ПЛК VersaMax Micro имеет восемь входов, два

мощных и четыре слаботочных транзисторных выхода постоянного тока. Выходы

имеют электронную защиту от короткого замыкания.

EXP.

EXP.

Основные особенности

■ Номинальное напряжение питания =24 В.

■ Изолированное питание =24 В для полевых устройств (до 200 мА).

■ Восемь входов постоянного тока могут использоваться как стандартные входы

с положительной или отрицательной логикой.

■ Шесть выходов постоянного тока.

■ Выходы имеют электронную защиту; плавкий предохранитель не требуется.

■ Два съемных клеммника под винт с крышками.

Спецификации блока расширения IC200UEX122

Вес

270 г

Размеры модуля

Длина: 90 мм

Высота: 76 мм

Ширина: 95 мм

Входы

Восемь входов =24 В с

положительной/отрицательной логикой

Выходы

Четыре слаботочных и два мощных транзисторных

выхода постоянного тока с электронной защитой

Питание +24 В

максимум 200 мА

(для входных контуров и

подключаемых устройств)

6-38

6

IC200UEX122

14-канальный блок расширения с питанием =24 В, (8) входов =24 В,

(2) мощных и (4) слаботочных транзисторных выхода с электронной

защитой

Источник питания постоянного тока

Спецификации питания

Диапазон

=19.2 - 30 В

Провал

10 мс при =19.2 В

Пусковой ток

максимум 1 A, =30 В

Пусковое время

10 мс до 1 А

Потребляемый ток

типовой: 0.16 A при =24 В

Номинальная

4 Вт

потребляемая мощность

Входы

Входные контуры на =24 В могут иметь положительную или отрицательную логику.

Ток во входном канале преобразуется в логическую 1 в таблице входов (%I).

Входные характеристики совместимы с широким спектром входных устройств,

таких как кнопки, концевые выключатели и электронные бесконтактные

переключатели.

Спецификации входов постоянного тока

Номинальное входное напряжение

24 В

Диапазон входных напряжений

0 - 30 В

Входной ток

типовой: 7.5 мА

Входное сопротивление

2.8 кОм

Входное пороговое напряжение

ON (1)

минимум 15 В

OFF (0)

максимум 5 В

Входной пороговый ток

ON (1)

максимум 4.5 мА

OFF (0)

минимум 1.5 мА

Время отклика

0.5 - 20 мс

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Встроенный изолированный 24-вольтовый источник питания может быть

использован для входных устройств и для запитывания входных контуров

постоянного тока. Суммарный ток по входам и внешним устройствам не должен

превышать 200 мА.

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-39

6

IC200UEX122

14-канальный блок расширения с питанием =24 В, (8) входов =24 В,

(2) мощных и (4) слаботочных транзисторных выхода с электронной

защитой

Выходы

Блок расширения UEX122 имеет два мощных (Q1 и Q2) и четыре слаботочных

транзисторных выхода (с Q3 по Q6).

Все выходы имеют изоляцию между полем и логикой, они коммутируют

положительное напряжение.

Все шесть выходов имеют электронную защиту от короткого замыкания, не

требуется подключения плавких предохранителей.

Питание выходов должно обеспечиваться внешним источником постоянного тока

на 12/24 В. Выходы имеют эту общую клемму питания =24 В и одну общую землю.

Выходы могут выдерживать высокие пусковые токи (8-кратно превышающие

номинальный ток), они защищены от отрицательных скачков напряжения. Это

делает возможным переключение ламп и индуктивных нагрузок.

Спецификации выхода постоянного тока

Диапазон напряжений

=12/24 В +10%/-15%

Максимальный ток нагрузки

Q1 и Q2: 1 A, 3.4 A на модуль

с Q3 по Q6: 0.7 A на канал, 3.4 A на модуль

Максимальный пусковой ток

Q1, Q2:

8 A за 20 мс, 1 импульс

Q3, Q4, Q5, Q6:

4 А за 20 мс, 1 импульс

Падение напряжения на

0.3 В

входе

Ток утечки

0.1 мА

Время отклика

от OFF (0) до ON (1)

максимум за 0.05 мс, =24 В

от ON (1) до OFF (0)

максимум за 0.05 мс, =24 В

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Внешний источник питания

=12/24 В -10%, +20%

Плавкий предохранитель

не требуется

Минимальный

10 мА

переключаемый ток

6-40

6

IC200UEX122

14-канальный блок расширения с питанием =24 В, (8) входов =24 В,

(2) мощных и (4) слаботочных транзисторных выхода с электронной

защитой

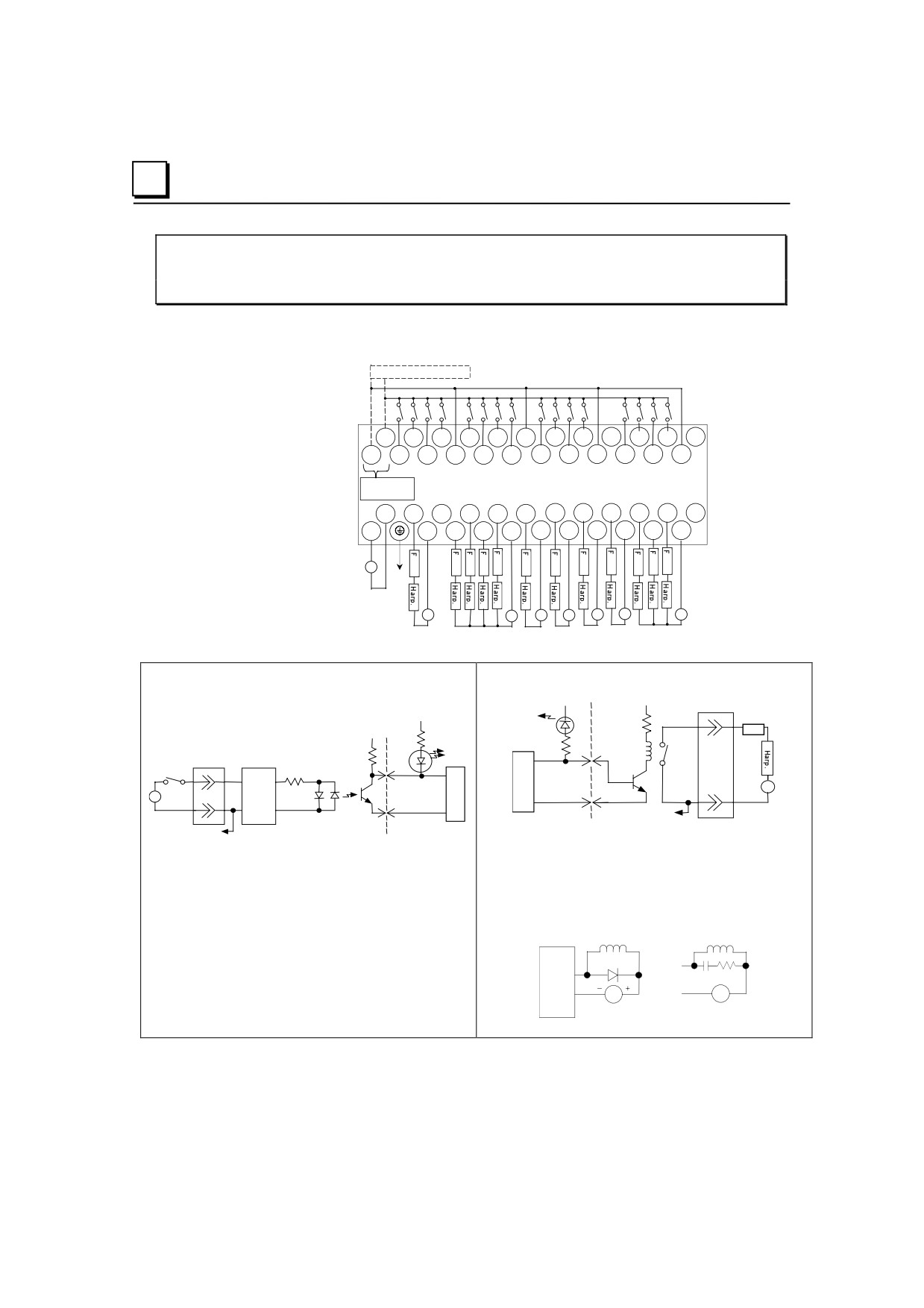

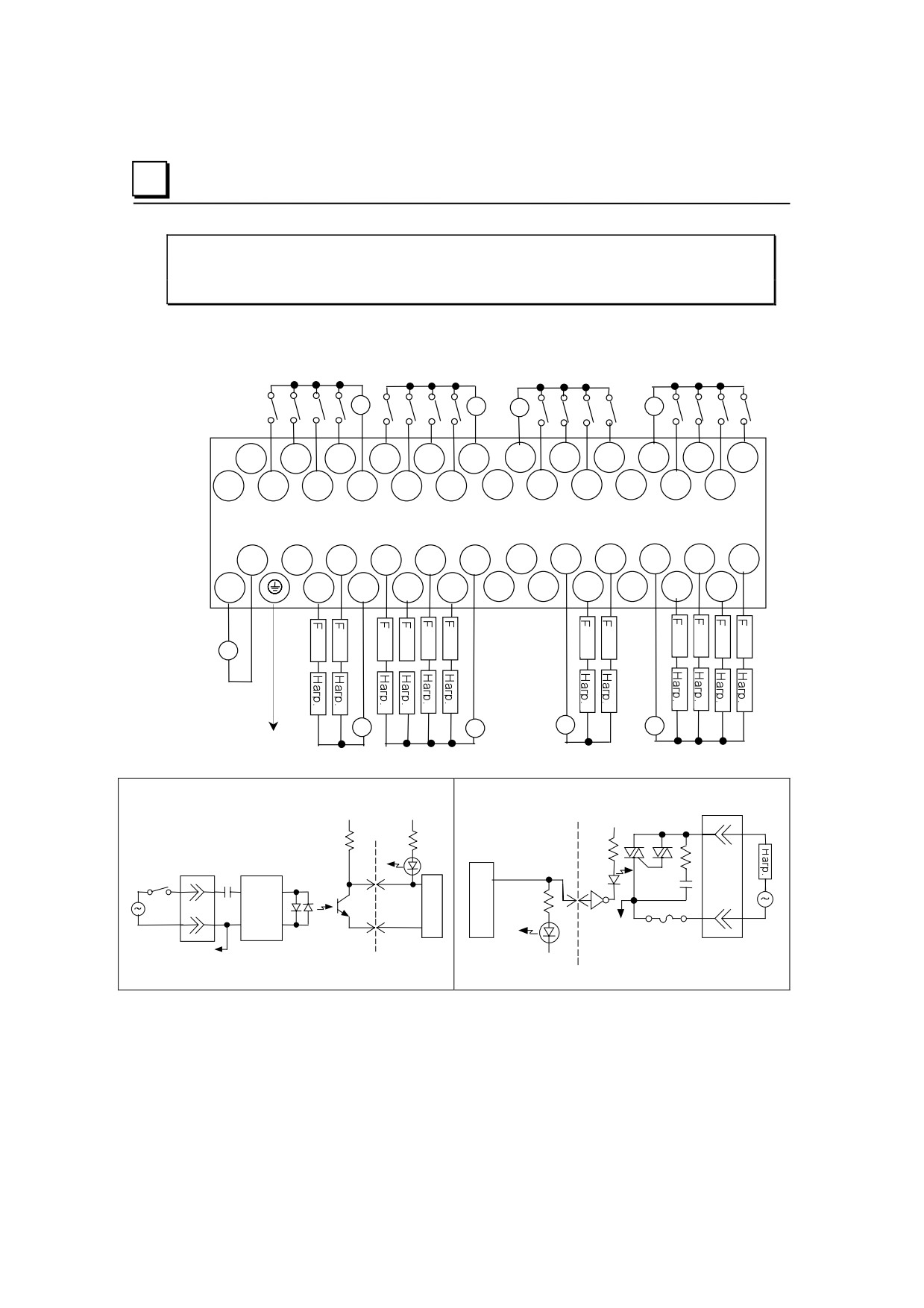

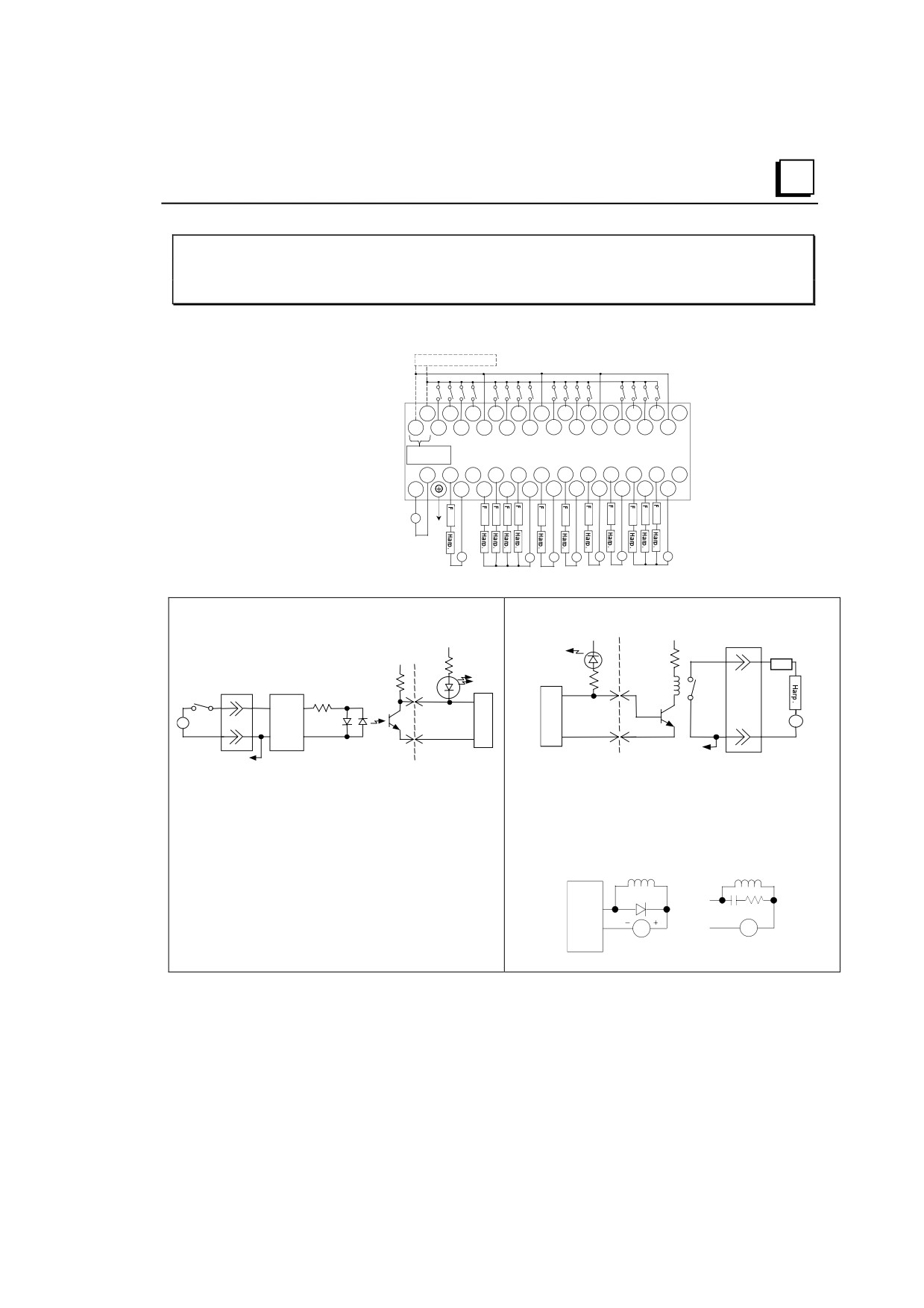

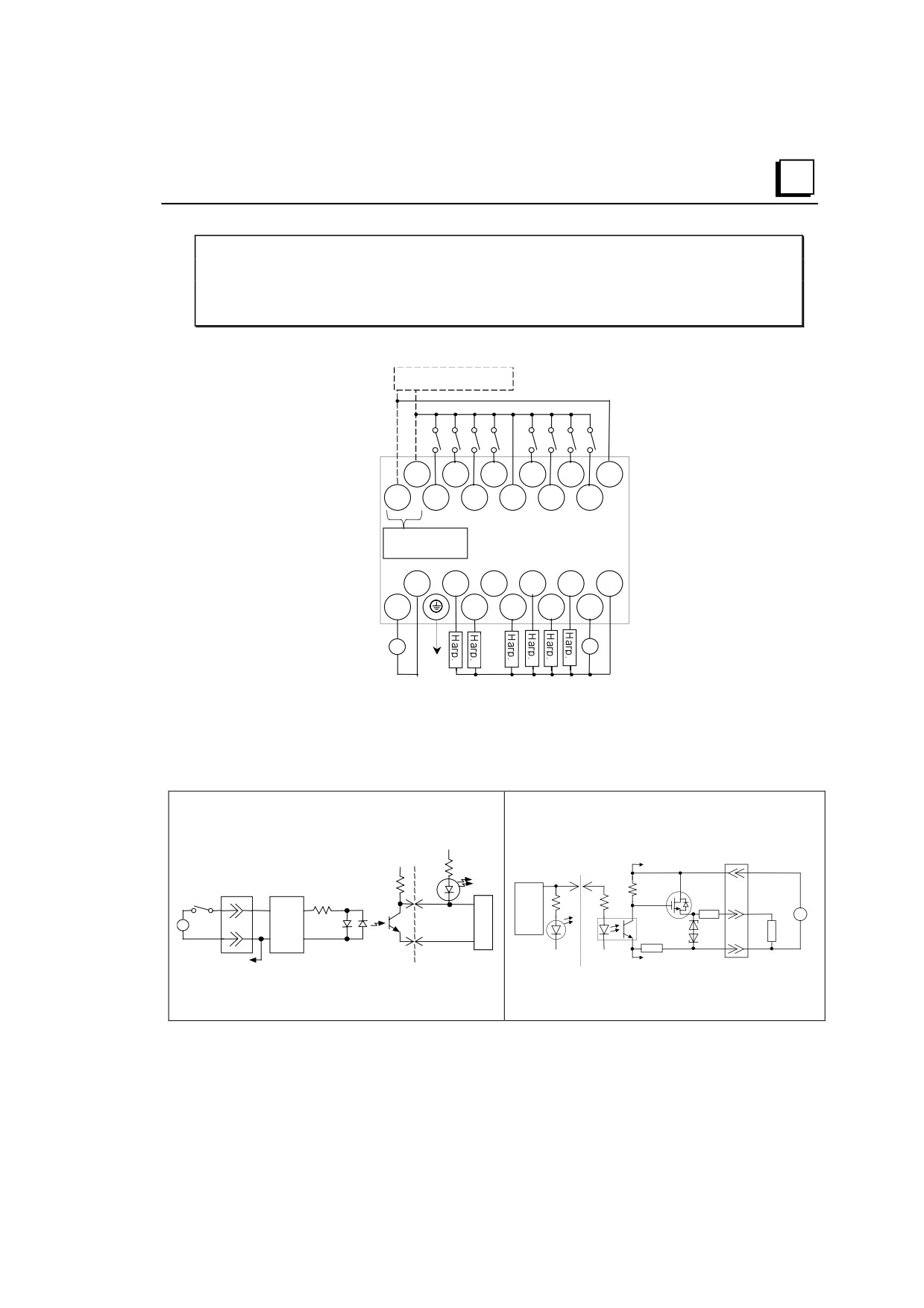

Подключение

24 В

24 +

I 2

I 4

I 5

I 7

C 2

24-

I 1

I 3

C 1

I 6

I 8

=24 В, 200 мА

-В

Q 1

NC Q 4

Q 6

C1

+В

Q2

Q3

Q5

V1

+

+

-

-

Земля

24 В

12/24 В

Выходы имеют электронную защиту от короткого замыкания, внешние плавкие

предохранители не требуются.

Типовая схема входа =24 В с

Типовая схема транзисторного выхода на

положительной/отрицательной логикой

=24 В

5В

* Показано положительное подключение; изменится

5В

К другим цепям

V1

полярность питания 24 В для отрицательного подключения.

Свето-

диод

Клеммник

24 В

2.8 кОм

внешнее

питание

+

ЦПУ

Фильтр

VN340

*

+

24 В

высокой

ЦПУ

Н

-

-

частоты

а

г

COM

Свето-

C1

диод

В/В

0 В

0 В

К другим цепям

К другим цепям

Клеммник

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-41

7

Основные особенности и спецификации аналоговых

блоков расширения

Основные особенности 6-канальных аналоговых блоков расширения

ПЛК VersaMax Micro

6-канальные аналоговые блоки расширения IC200UEX616, UEX626 и UEX636

могут быть использованы для добавления четырех аналоговых входов и 2

аналоговых выходов к любым 14, 23 или 28-канальным ПЛК VersaMax Micro. Блоки

расширения могут быть установлены на расстоянии до 2 метров от ПЛК Micro.

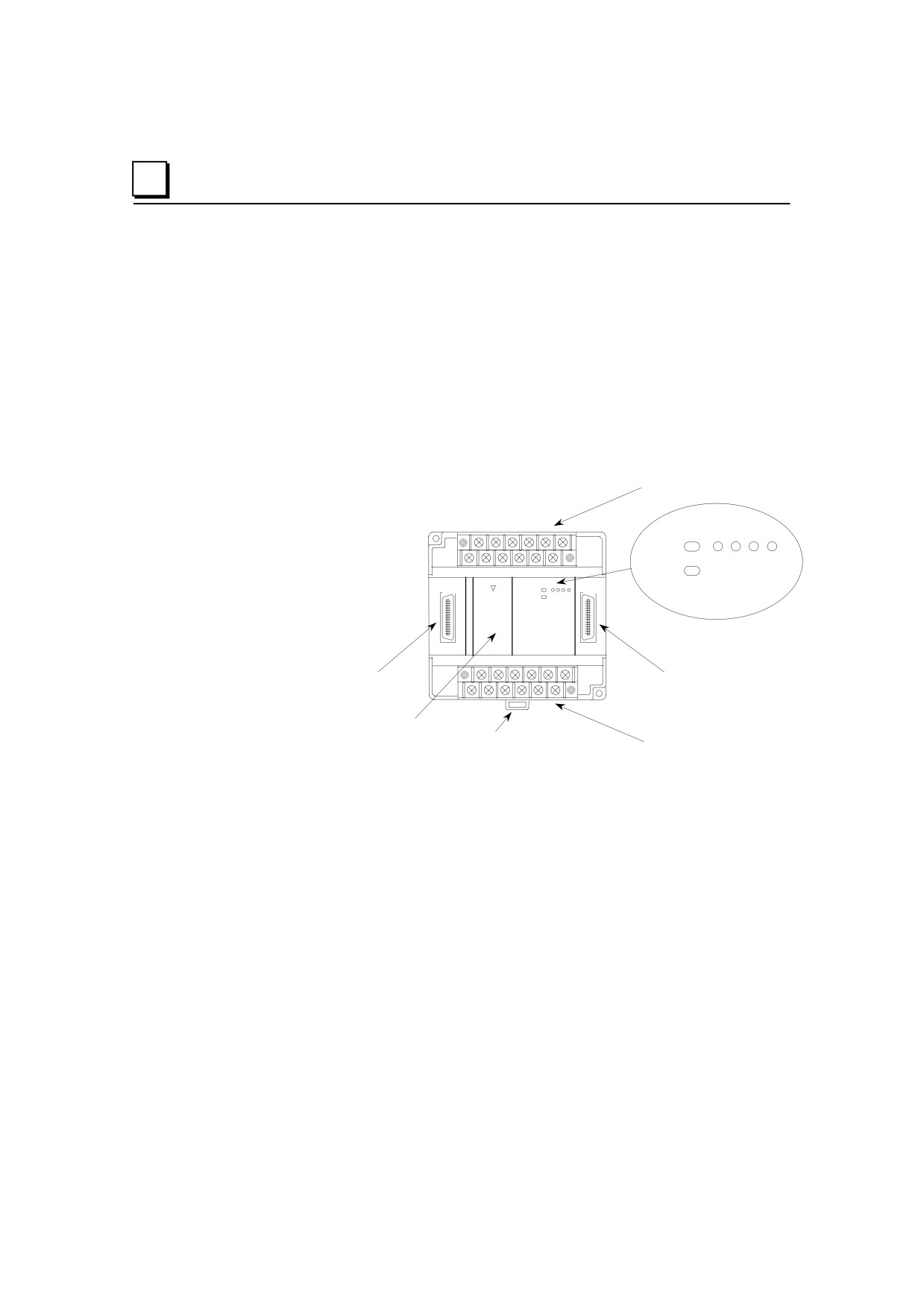

Съемный входной клеммник

PWR

OK

EXP.

EXP.

Светодиоды

Разъем для

Разъем для подключения

подключения к ПЛК

следующего блока

Micro или к другому

расширения

блоку расширения

Крышка для DIP-переключателей

Съемный выходной клеммник

заводской установки

Защелка

Съемные клеммники

Съемные клеммники закрыты крышками. Клеммники с подключенными проводами

можно снять с блоков расширения, выключив питание и отвернув два винта.

Разъем расширения

Разъем с левой стороны блока расширения используется для его подключения к

ПЛК Micro или к предыдущему блоку расширения. Разъем с правой стороны блока

расширения может быть использован для подключения еще одного блока

расширения.

Светодиоды

Светодиоды в блоке расширения дают возможность получения оперативной

визуальной информации о состоянии системы. Светодиоды блока расширения

служат для индикации состояний Power и OK.

7-2

7

Спецификации блока расширения

Вес

600 г

Размеры модуля

Длина: 90 мм

Высота: 76 мм

Ширина: 150 мм

Входы

4 аналоговых входа

Выходы

2 аналоговых выхода

Спецификации питания для блоков расширения IC200EUX616, UEX626

IC200UEX616

IC200UEX626

Напряжение питания

12 В

24 В

Диапазон

=9.6 - 15 В

=19.2 - 30 В

Провал

10.1 мс при =9.6 В

24.5 мс при =19.2 В

Пусковой ток/Время

0.9 A / 1 мс при 15 В

2.5 А / 1 мс при 30 В

Потребляемый ток

0.15 A при 15 В

0.1 A при 30 В

Номинальная

2.25 Вт

3 Вт

потребляемая мощность

Источник питания постоянного тока должен выдерживать стартовый бросок

тока.

Спецификации питания для блока расширения IC200UEX636

Напряжение питания

100/110/120/200/210/220 В (50/60 Гц)

Диапазон

85 - 264 В

Провал

223 мс при =85 В

Пусковой ток/Время

4 A / 5 мс при 264 В

Потребляемый ток

0.06 A при 264 В

Номинальная

15 Вт

потребляемая мощность

7-4

7

Аналоговый В/В

Аналоговые входные каналы могут быть сконфигурированы для подключения

устройств с сигналом от 0 до +10 В, от -10 до +10 В, от 0 до 20 мА или от 4 до 20

мА. Аналоговые выходы сконфигурированы для диапазонов от 0 до +10 В, от 0

до 20 мА, от 4 до 20 мА. В главе 10 дана дополнительная информация о

конфигурировании вольтового/токового режимов и соответствующие диапазоны.

Подробная информация о работе аналоговых каналов приведена в главе 4.

Аналоговые входные каналы

4, дифференциальные

Диапазоны входного сигнала

0-10 В (10.23 В максимум)

от -10 В до +10 В ( -10.23 В минимум и +10.23 В

максимум)

0 - 20 мА (20.47 мА максимум)

4 - 20 мА (20.47 мА максимум)

Разрешение

12 бит

Точность *

+1% от всей шкалы во всем рабочем диапазоне

температур

Нелинейность

максимум +3 LSB (самый младший разряд)

Прочность изоляции

не изолирован

Синфазное напряжение

максимум +40 В

Входное сопротивление в токовом режиме

249 Ом

Входное сопротивление в вольтовом

200 кОм

режиме

Время фильтрации

1% ошибки для ступенчатого возмущения на входе

достигается в течение 20 мс

Аналоговые выходные каналы

2, несимметричные, не изолированы

Диапазоны выходного сигнала

0-10 В (максимум 10.23 В)

0-20 мА (максимум 20.47 мА)

4-20 мА (максимум 20.47 мА)

Разрешение

12 бит

Точность

+1% от всей шкалы во всем рабочем диапазоне

температур (0-55°C)

Ток:

максимальное напряжение на

10 В (при 20 мА на выходе)

10-500 Ом

выходе

максимум 2000 пФ

диапазон нагрузки

максимум 1 Генри

емкость нагрузки

нагрузки

Напряжение:

сопротивление нагрузки

минимум 10 кОм при 10 В

емкость нагрузки

максимум 1 мкФ

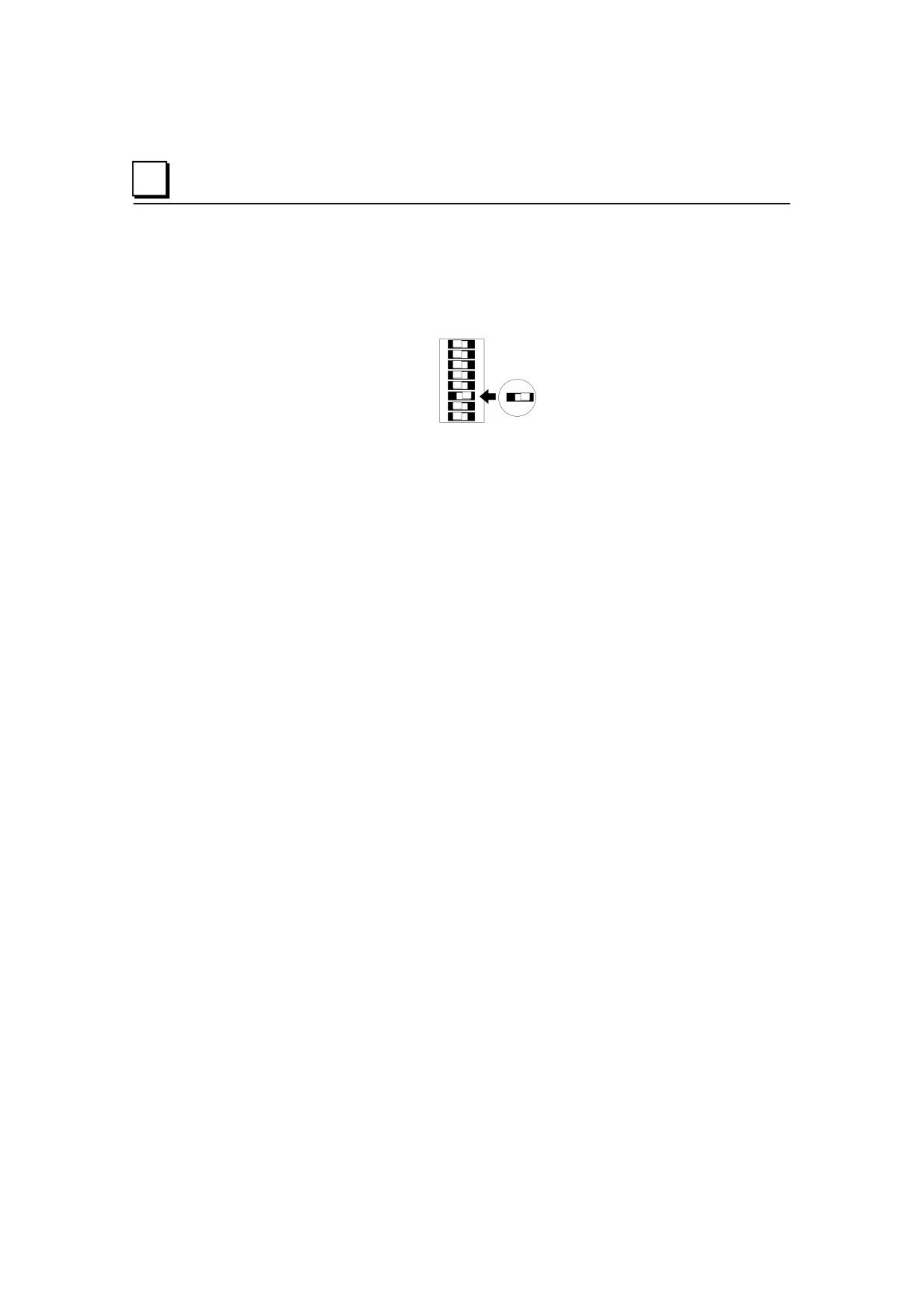

* Если наблюдаются неожиданные результаты, проверьте положение DIP-

переключателей модуля. Переключатель 6 должен находиться в положении ON (1).

Все остальные DIP-переключатели должны быть выключены (положение OFF (0)).

Не изменяйте положение никаких других переключателей.

Глава 7 ПЛК VersaMax Micro. Аналоговые блоки расширения

7-5

7

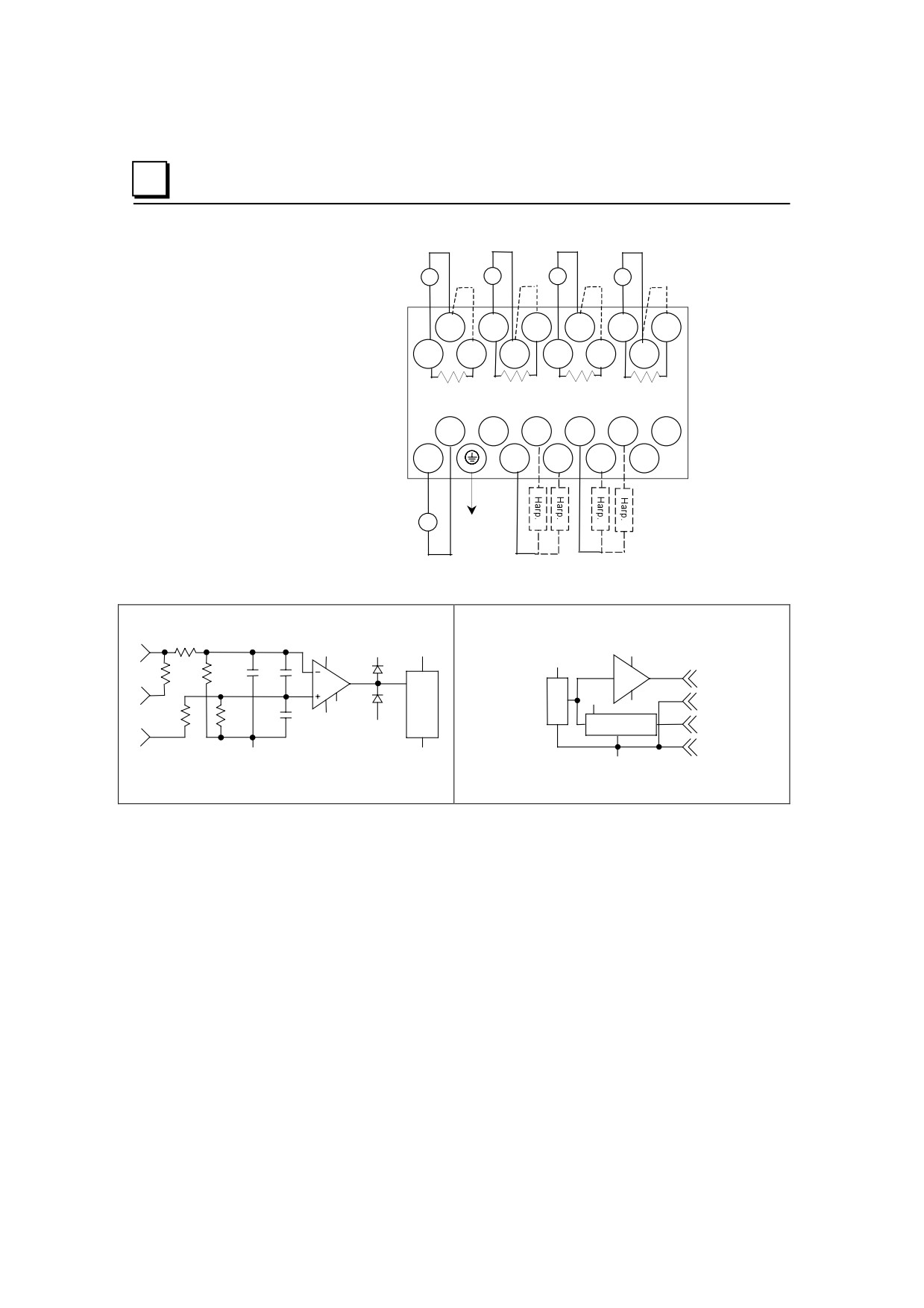

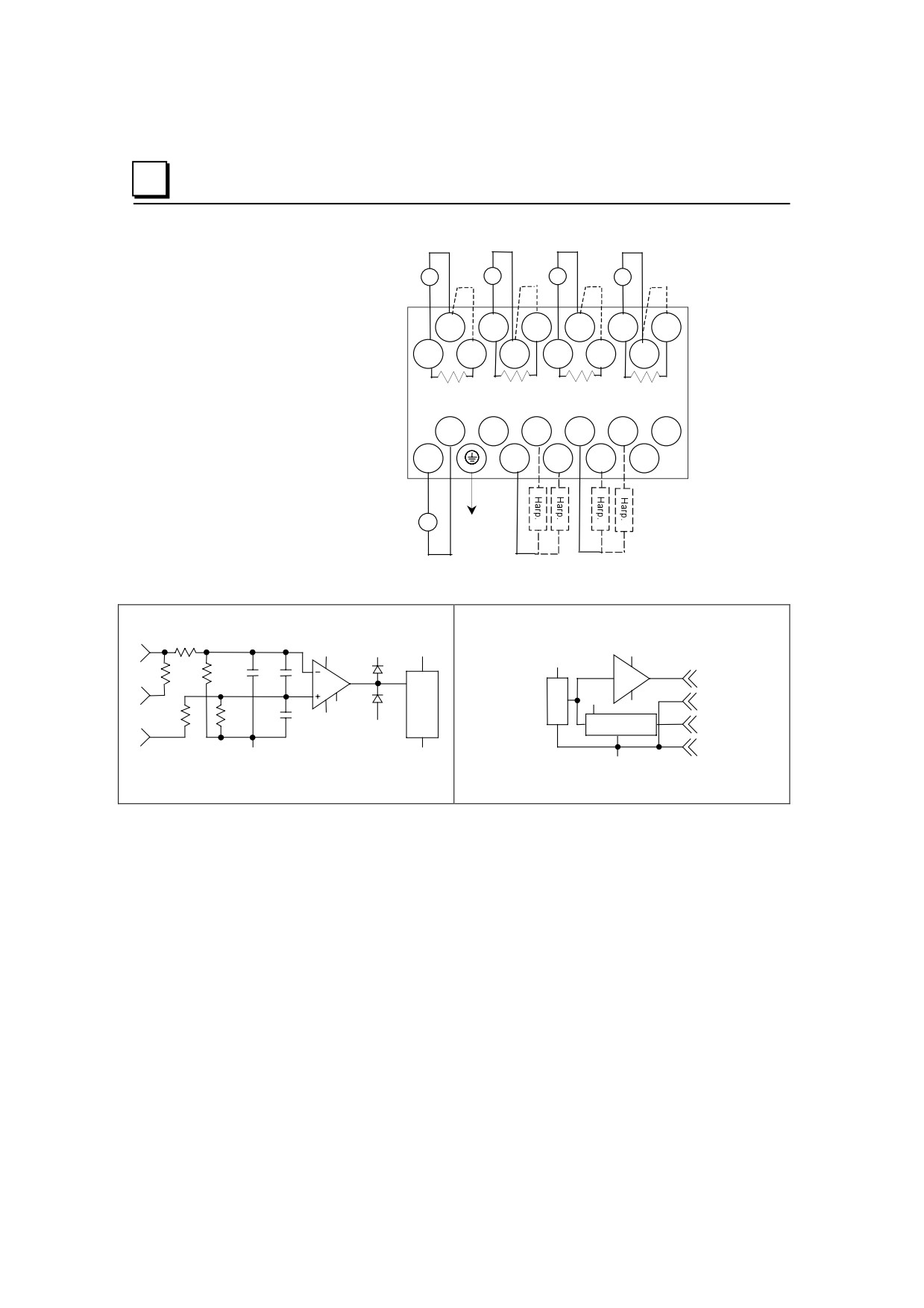

Подключение и принципиальные схемы

+

+

+

+

В токовом режиме

-

-

-

-

установите

перемычку

IN1+

IN2-

IN2JP

IN3+

IN4-

IN4JP

IN1-

IN1JP

IN2+

IN3-

IN3JP

IN4+

249Ω

249Ω

249Ω

249Ω

-В

NC

IO1

O2C

VO2

NC

N

+В

O1C

VO1

IO2

NC

L

+

L

Источник питания:

UEX616: 12 В

Земля

UEX626: 24 В

_

N

UEX636: ~100/240 В

2 аналоговых выхода

Аналоговый входной контур

Аналоговый выходной контур

43 кОм

I-

+15 В

5 В

5 В

+15 В

+5 В

10

249

1µФ

Vout

кОм

AMP

0.1 µФ

AMP

REF

I JP

Анало-

ЦАП

+15 В

Vcom

0В

говый

-15 В

43

10

1 µФ

-15 В

вход

Преобразователь

Iout

кОм

кОм

0 В

напряжения в ток

I+

Icom

0В

0 В

0 В

7-6

7

Работа аналоговых каналов

Данный раздел объясняет, каким образом блок расширения к ПЛК VersaMax Micro с

аналоговыми каналами производит обработку аналоговых данных. Примечание: В

отличие от дискретных блоков расширения, если один аналоговый блок выходит из

строя, все аналоговые блоки расширения отключаются. Если аналоговый блок

расширения выходит из строя при включенном питании, не будет функционировать

ни один блок расширения (ни дискретные, ни аналоговые).

Параметры аналоговых В/В

Каждый аналоговый канал может быть сконфигурирован для работы в вольтовом

или в токовом режиме. При выборе токового режима можно настроить рабочий

диапазон на 4-20 мА или на 0-20 мА. Если выбран вольтовый режим (только для

входов), диапазон можно затем конфигурировать от 0 до 10 В или от -10 В до

+10 В.

Параметр

Варианты

Значение по

умолчанию

Вольтовый или токовый режим

Напряжение, Ток

Напряжение:

Выбор токовой шкалы

4 - 20 мА, 0 - 20 мА

4 - 20 мА

Выбор диапазона напряжений

0 - 10 В, -10 - +10 В

0 - 10 В

(только для входов)

Оцифровка

Блок расширения производит обработку данных аналоговых каналов, используя

фиксированные коэффициенты пересчета как для токового, так и для вольтового

режима. Следующая таблица отображает отношения между параметрами

аналоговых входов и выходов, используемыми прикладной программой, а также

показывает, какой аналоговый вход или выход фактически задействован для

каждого режима. Эти параметры включают автоматическую настройку

коэффициента.

Режим:

Диапазон

Эквивалентный

Для калибровке по умолчанию,

аналогового

диапазон данных в

значение в ячейках

сигнала

ячейках %AI или %AQ

%AI или %AQ равняется:

Напряжение от 0 до

0 - 10000 мВ

0 - 32000

3.2 x мВ

+10 В

Напряжение от -10 до

-10000 - +100000 мВ

-32000 - 32000

3.2 x мВ

+10 В (только входы)

Ток от 0 до 20 мА

0 - 20000 мкА

0 - 32000

1.6 x мкА

Ток от 4 до 20 мА

4000 - 20000 мкА

0 - 32000

2 x мкА -8000

Глава 7 ПЛК VersaMax Micro. Аналоговые блоки расширения

7-7

7

Для аналоговых блоков расширения разрешающая способность в отсчетах задается

dip-переключателем на модуле. Переключатель 6 по умолчанию должен быть

установлен в положение ON (1). Если наблюдаются неожиданные результаты,

проверьте положение переключателя 6. Если переключатель 6 не в положении ON

(1), обесточьте систему и установите переключатель 6 в положение ON. Не меняйте

положение других переключателей.

1

O

Переклю-

2

N

чатель 6

3

ON (1)

4

5

6

6

7

8

7-8

7

Обработка аналогового входа

Блок расширения производит обработку данных аналоговых входных каналов при

помощи аналогово-цифрового преобразователя (АЦП) последовательного

приближения. Он преобразует аналоговые данные в цифровые, вычисляет значение

%AI, как описано ниже, а затем помещает результат в соответствующую входную

ячейку %AI (эти ячейки описаны в главе 15).

Аналоговый вход

Отсчеты от

значение %AI от

Умножить на

0 до 4095

0 до 32767

коэффициент, затем

АЦП

добавить смещение

Автоматическое преобразование уровней аналогового напряжения

или тока в отсчеты

В вольтовом режиме блок расширения вначале преобразует входящий сигнал от 0

до 10000 мВ в отсчеты в диапазоне 0-4000 (или сигнал -10000 - 10000 мВ в отсчеты

от -4000 до 4000). Фиксированный множитель для этого преобразования - 2,5.

В токовом режиме блок расширения также преобразует входной сигнал 0-20000

мкА в отсчеты от 0 до 4000. Фиксированный множитель для этого преобразования -

5. Для обоих видов токового режима (0-20 мА и 4-20 мА) это преобразование

производится одинаково.

Автоматическая настройка коэффициента и смещения для

аналоговых входов

Вторым шагом блок расширения преобразует входные отсчеты АЦП (в диапазоне от

0 до 4000) в конечные значения %AI в диапазоне от 0 до 32000. Он умножает

отсчеты на 8 (32000 / 4000), вычисляя аналоговое значение (%AI):

(отсчеты X 8) = значение %AI

Если вычисленное значение превышает 32767, оно приравнивается к максимальной

величине. Если вычисленное значение ниже 0, оно приравнивается к 0.

Глава 7 ПЛК VersaMax Micro. Аналоговые блоки расширения

7-9

7

Сводка по преобразованию данных аналогового ввода

В приведенной ниже таблице представлены данные по преобразованию токовых и

вольтовых входных данных в отсчеты, а затем в значения %AI.

Входной сигнал

Коэффициент

Отсчеты

Коэффициент

Диапазон %AI

пересчета

АЦП

Вольтовый режим (0 - 10000 мВ)

2.5

0 - 4000

8

0 - 32000

Вольтовый режим (-10000 - 10000 мВ)

2.5

-4000 - 4000

8

-32000 - 32000

Токовый режим (0 - 20 мА)

5

0 - 4000

8

0 - 32000

или (4-20 мА)

7-10

7

Работа аналогового выхода

Для генерации выходного аналогового сигнала блок расширения преобразует

значение в выходной ячейке %AQ в отсчеты для 12-битового цифро-аналогового

преобразователя (ЦАП), который затем управляет аналоговым выходом.

аналоговый выход

ячейка %AQ

Умножить значение %AQ на

Выходные

со значением

коэффициент, затем добавить

отсчеты от

ЦАП

от

смещение

0 до 4095

0 до 32767

Автоматическая настройка коэффициента и смещения для

аналоговых выходов

Диапазон выходных данных %AQ (0-32000) приложения соответствует диапазону

выходных цифровых значений ЦАП от 0 до 4000. Первым шагом блок расширения

умножает значение %AQ из программы на 0.125 (4000 / 32000), вычисляя цифру для

ЦАП:

(%AQ X .125) = Отсчеты ЦАП

Если вычисленное значение превышает 4095 (2¹²-1), то оно приравнивается к

максимальной величине. Если вычисленное значение ниже 0, оно приравнивается к

0. Диапазон 0 - 4095 соответствует значениям %AQ от 0 до 32767.

Автоматическое преобразование отсчетов в напряжение или ток

В вольтовом режиме цифро-аналоговый преобразователь далее преобразует

цифровые значения в диапазоне от 0 до 4000 в аналоговый сигнал от 0 до 10000 мВ.

Выходной коэффициент по напряжению для данного преобразования

составляет 2.5.

В токовом режиме ЦАП преобразует цифру в аналоговый сигнал в диапазоне от 0

до 20000 мкА. Выходной коэффициент по току для данного преобразования равен 5.

Для обоих видов токового режима (0-20 мА и 4-20 мА) это преобразование

производится одинаково.

Сводка по преобразованию данных аналогового вывода

В приведенной ниже таблице представлены данные по преобразованию значений

%AQ в цифры, а затем в значения уровней напряжения и тока.

Диапазон

Коэффициент

Диапазон

Коэффициент

Выходной сигнал

%AQ

ЦАП

пересчета

0 - 32000

0.125

0 - 4000

2.5

Вольтовый режим (0-10000 мВ)

0 - 32000

0.125

0 - 4000

5

Токовый режим (0 - 20 мА)

или (4-20 мА)

Глава 7 ПЛК VersaMax Micro. Аналоговые блоки расширения

7-11

8

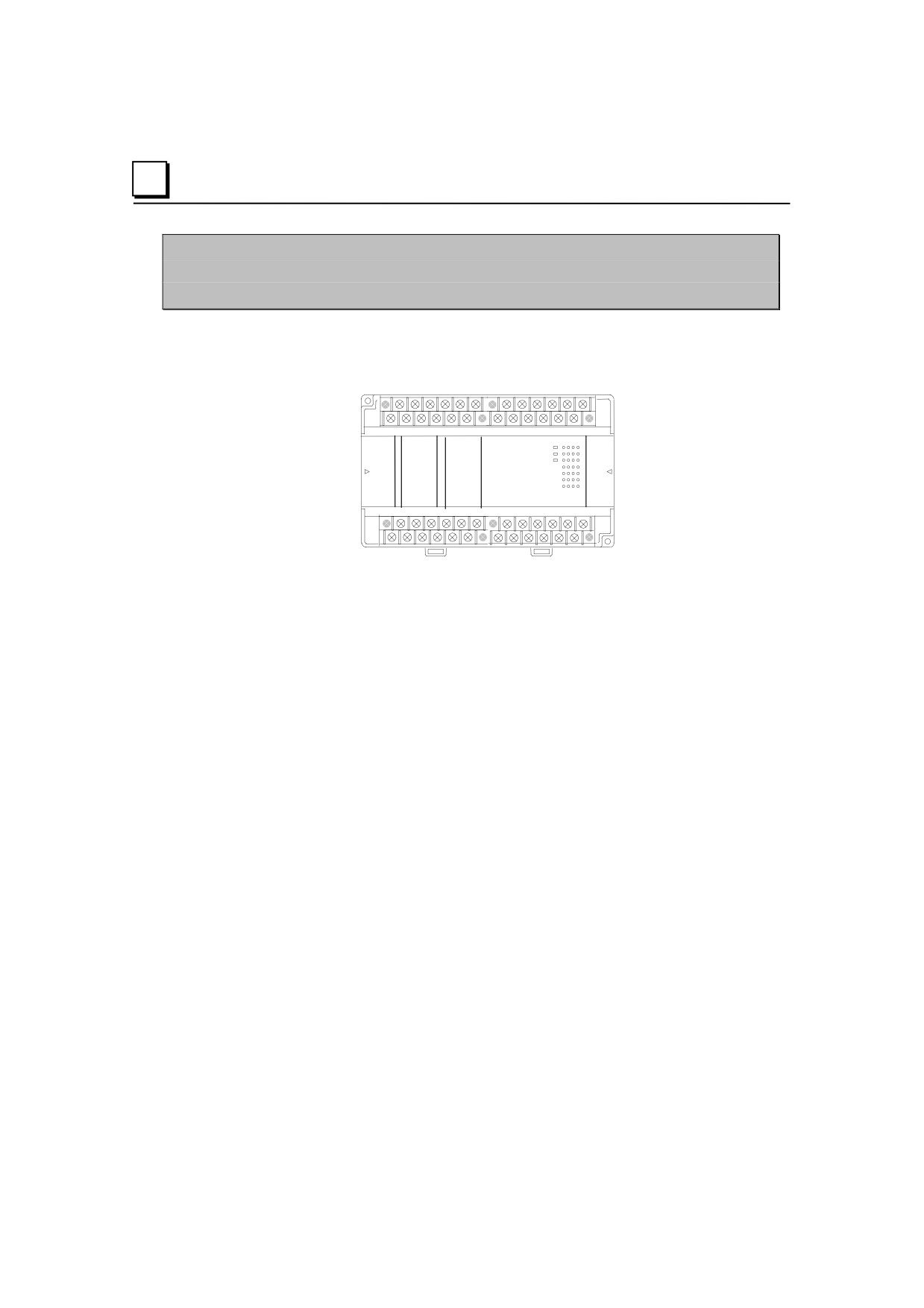

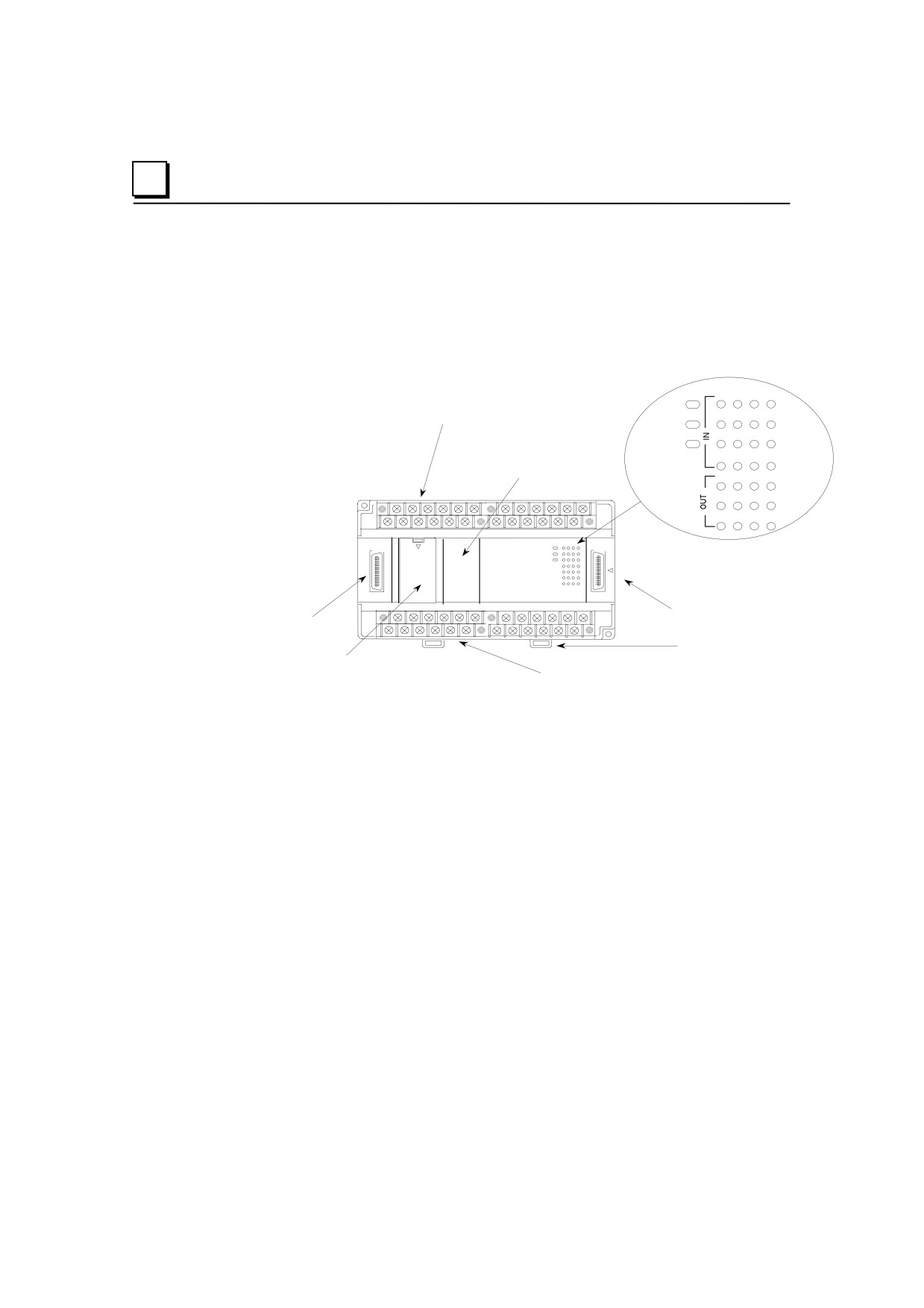

Основные особенности 28-канальных блоков расширения к ПЛК

VersaMax Micro

При помощи 28-канальных блоков расширения общее количество каналов В/В ПЛК

Micro может быть увеличено до 140. Блоки расширения могут использоваться с

любыми ПЛК Micro, имеющими от 14 до 28 каналов. Блоки расширения могут быть

расположены на расстоянии до 2 метров от ПЛК.

1

2

3

4

Съемные входные клеммники

PWR

5

6

7

8

OK

Отсек для батарейки со

9

10

11

12

съемной крышкой

RUN

Установленные на заводе

13

14

15

16

DIP-переключатели

1

2

3

4

5

6

7

8

9

10

11

12

EXP.

EXP.

Светодиоды

Разъем

Разъем для

подключения к ПЛК

расширения

Micro или к другому

блоку расширения

Защелка

не используется

Съемные выходные

клеммники

Съемные клеммники

Съемные клеммники закрыты крышками. Клеммники с подключенными проводами

можно снять с блоков расширения, выключив питание и отвернув два винта.

Разъем расширения

Разъем с левой стороны блока расширения используется для присоединения его к

ПЛК Micro или к исходящему разъему другого (предшествующего) блока

расширения. Разъем с правой стороны блока расширения может быть использован

для присоединения еще одного (последующего) блока расширения.

Светодиоды состояния

Светодиоды в блоке расширения дают возможность получения оперативной

визуальной информации о состоянии системы. В дополнение к светодиодам для

индикации локальных состояний Power и OK блока расширения, каждому каналу

ввода-вывода соответствует еще по одному светодиоду.

Кабели

В комплектацию каждого блока расширения входит плоский кабель (IC200CBL501)

длиной 0,1 м. Также выпускаются кабели длиной 0,5 м (IC200CBL505) и 1 м

(IC200CBL510).

8-2

8

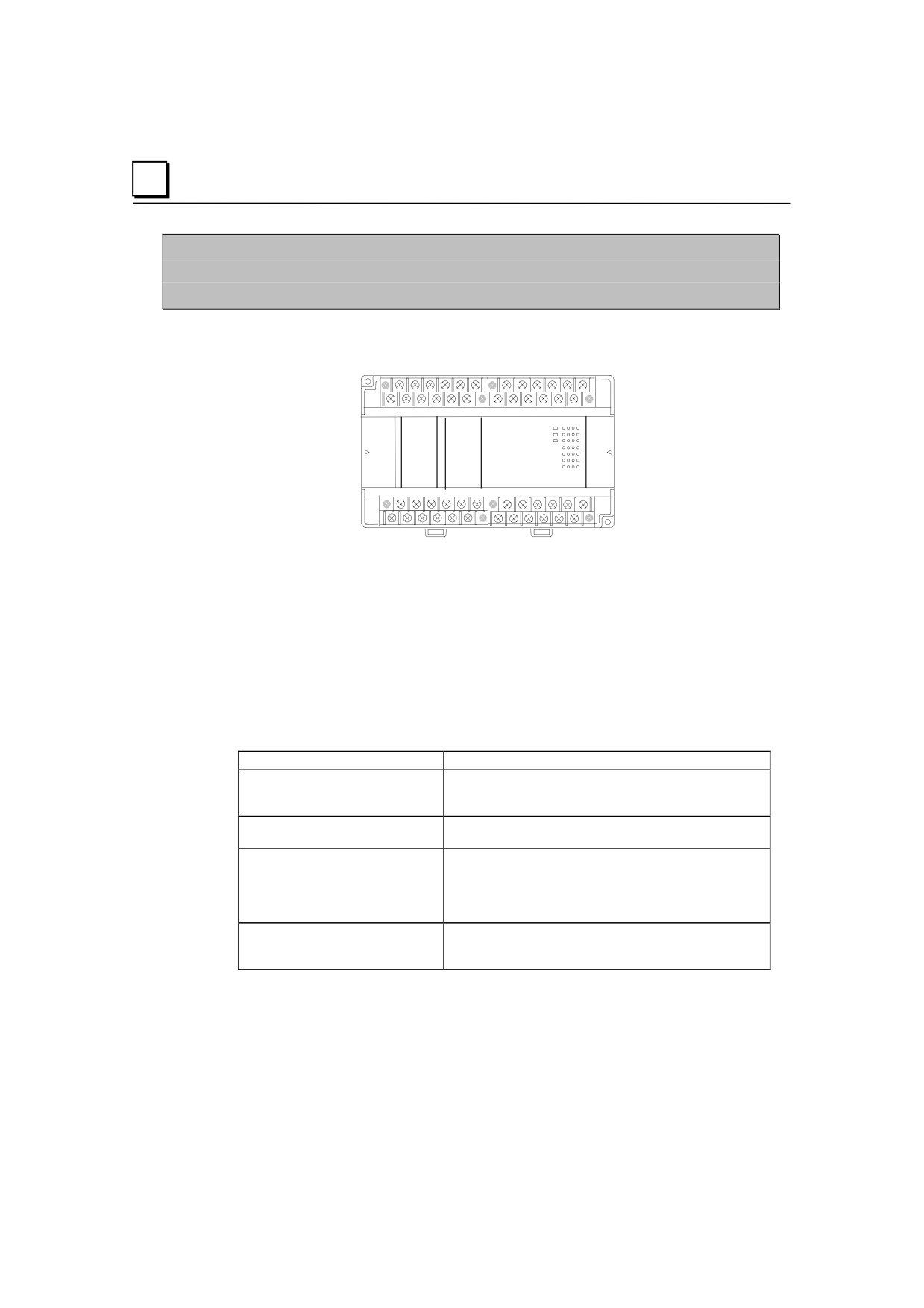

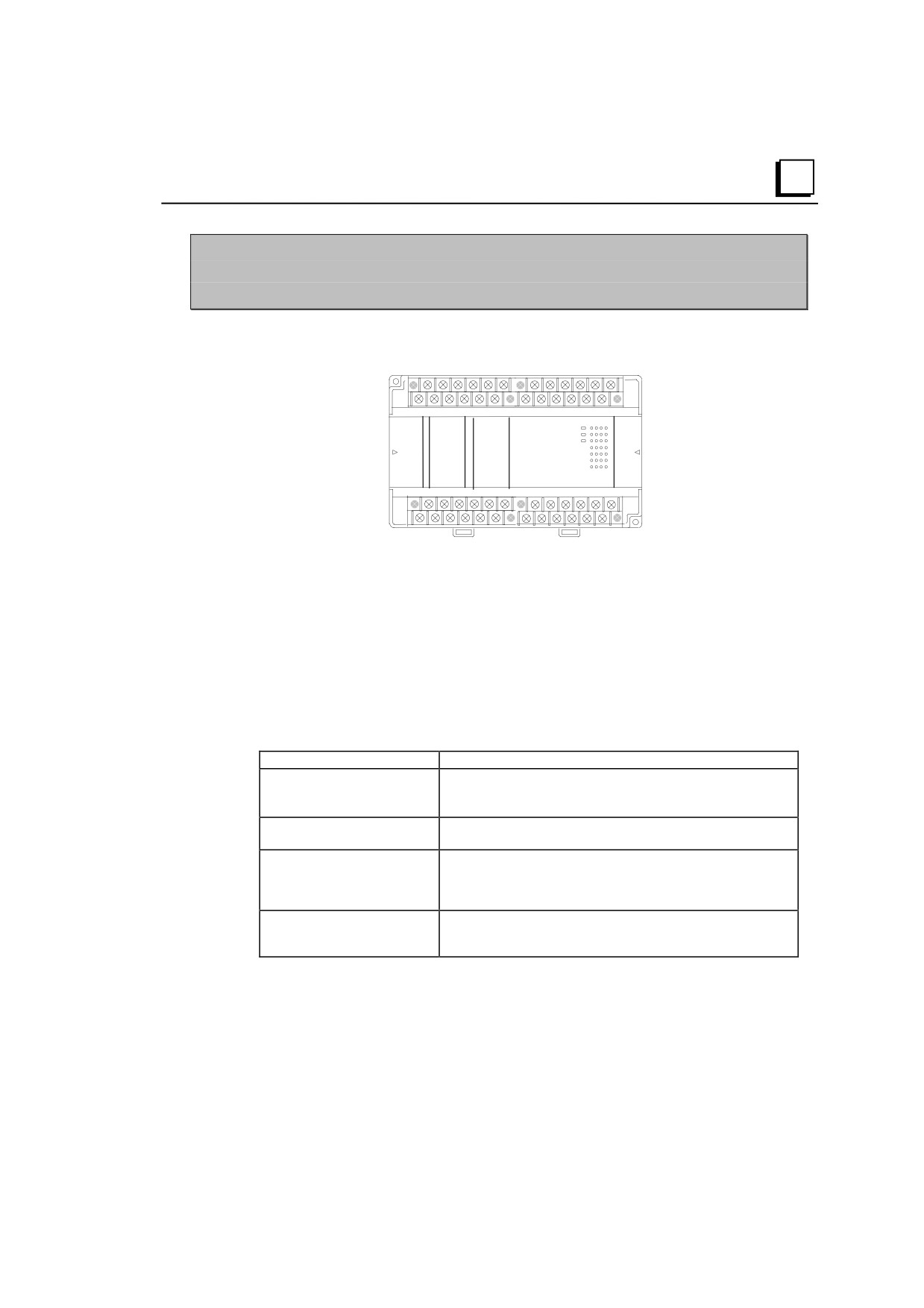

IC200UEX209

28-канальный блок расширения, (16) входов ~120 В, (2/10) релейных

выходов, питание ~120/240 В

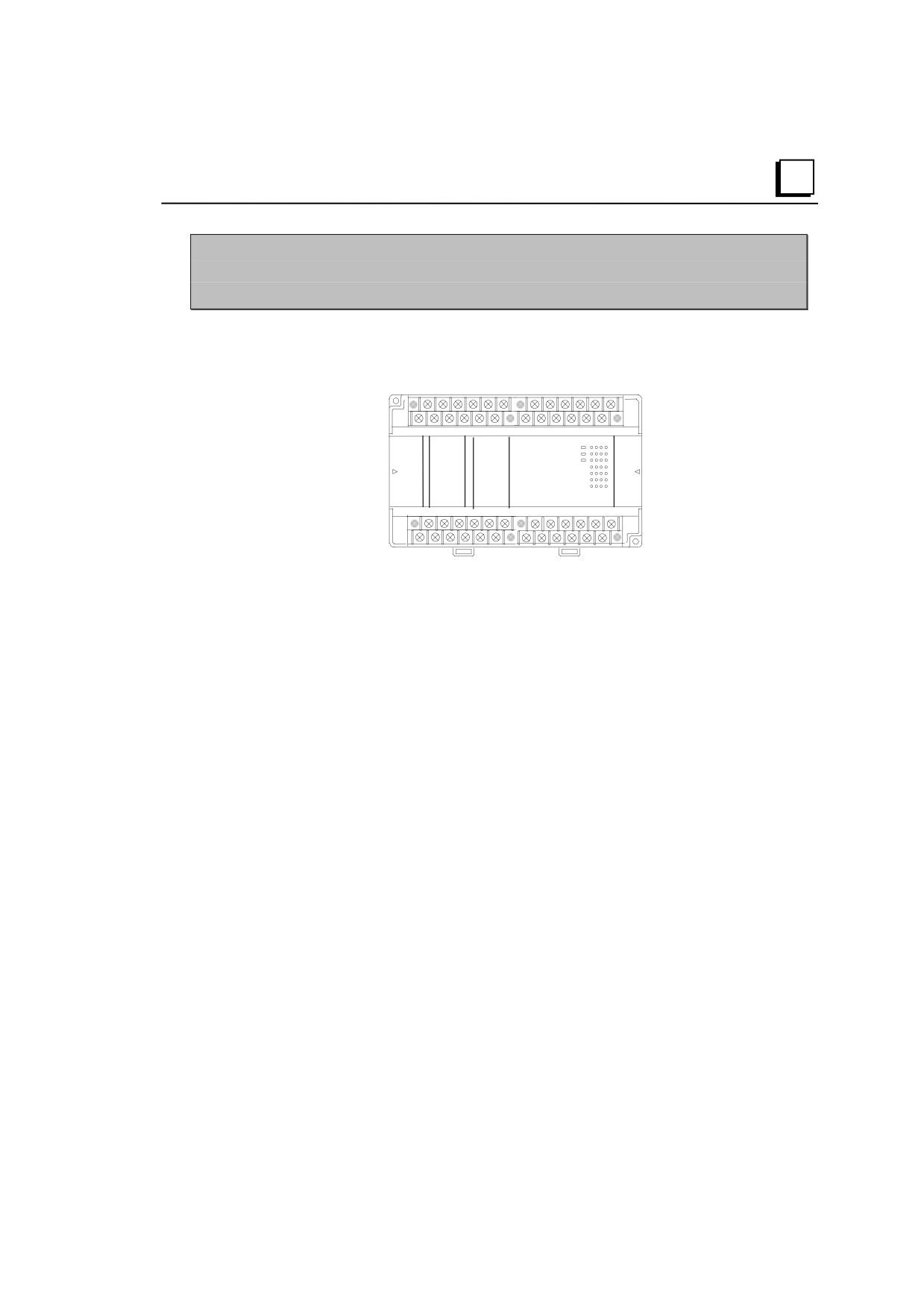

Блок расширения IC200UEX209 ПЛК VersaMax Micro имеет шестнадцать входов

переменного тока, два релейных выхода на 10 A и десять релейных выходов на 2 A.

Основные особенности

■ Номинальное напряжение питания от ~100 В до ~240 В.

■ Четыре съемных клеммника под винт с крышками.

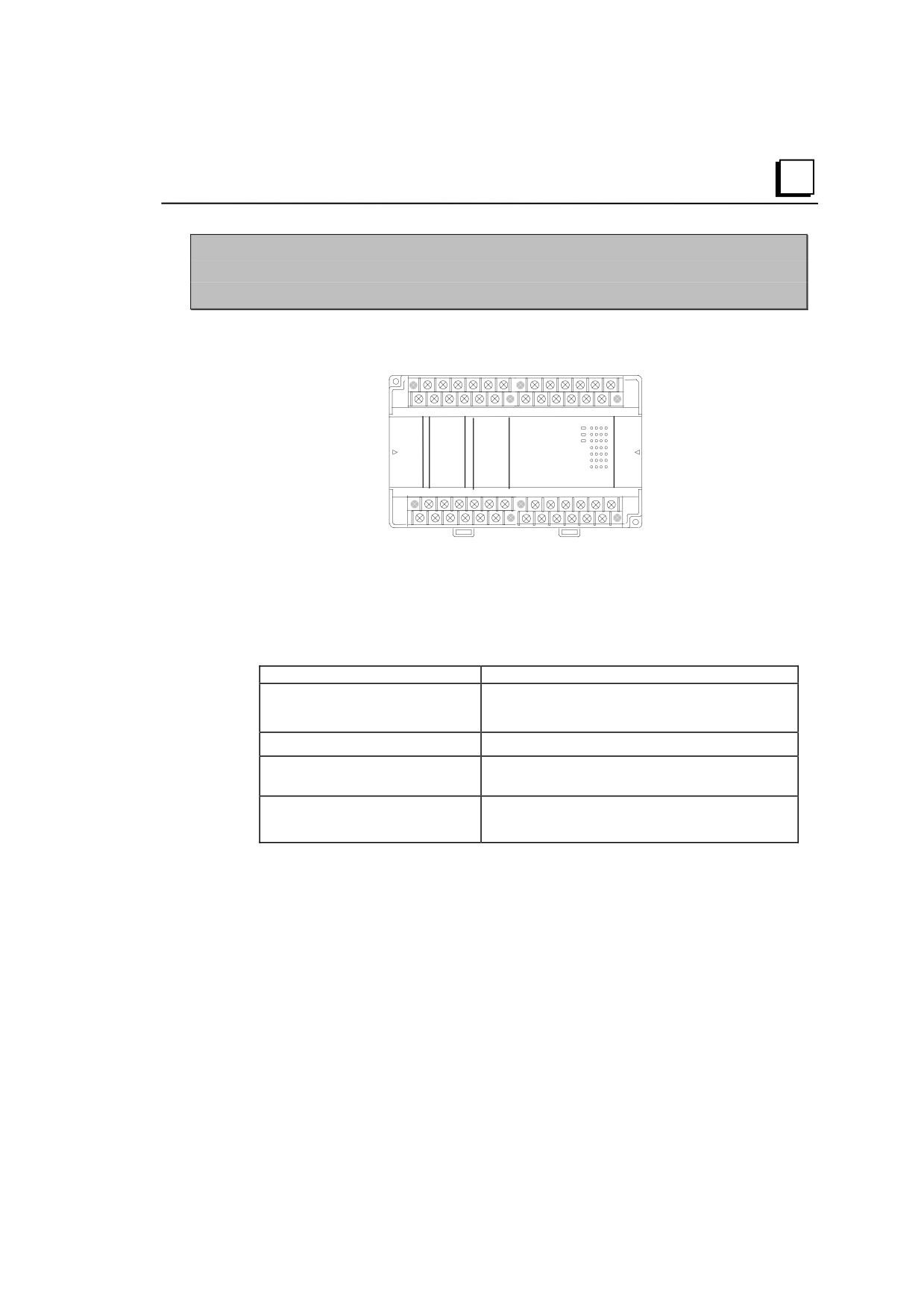

Спецификации блока расширения IC200UEX209

Вес

600 г

Размеры модуля

Длина: 90 мм

Высота: 76 мм

Ширина: 150 мм

Входы

16 входов переменного тока

Выходы

2 релейных выхода на 10 A

10 релейных выходов на 2 A

Питание +24 В

максимум 200 мА

(для входных контуров и

подключаемых устройств)

Глава 8 ПЛК VersaMax Micro. Блоки расширения, 28 каналов

8-3

8

Спецификации питания

Диапазон

от ~100 -15% до ~240 +10% В

Частота

от 50 -5% до 60 +5% Гц

Провал

10 мс при ~85-100 В.

20 мс при ~100-264 В.

Пусковое время

2 мс при 40 А

Пусковой ток

максимум 30 А при ~200 В

максимум 40 А при ~265 В

Потребляемый ток

типовой при ~100 В - 0.10 A

типовой при ~200 В - 0.06 A

Номинальная потребляемая

16 Вт

мощность

8-4

8

IC200UEX209

28-канальный блок расширения, (16) входов ~120 В, (2/10) релейных

выходов, питание ~120/240 В

Входы

Входные контуры на ~120 В являются реактивными входами

(резистор/конденсатор). Ток во входном канале преобразуется в логическую 1 в

таблице входов (%I). Для входных контуров требуется источник переменного тока;

их нельзя использовать с источником постоянного тока. Входные характеристики

совместимы с широким спектром входных устройств, таких как кнопки, концевые

выключатели и электронные бесконтактные переключатели. Для работы полевых

устройств необходим источник питания.

Спецификации входов переменного тока

Каналы/группы

4 (I1-I4) и (I5-I8)

Номинальное напряжение нагрузки

~85-132 В, от 50 -5% до 60 +5% Гц

Максимальное входное напряжение

132 В, 50/60 Гц

Входной ток

8 мА (~100 В, 60 Гц)

Напряжение

ON (1)

минимум 80 В, 4.5 мА

OFF (0)

максимум 30 В, 2 мА

Время отклика

от OFF (0) до ON (1)

максимум 25 мс

от ON (1) до OFF (0)

максимум 30 мс

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Глава 8 ПЛК VersaMax Micro. Блоки расширения, 28 каналов

8-5

8

IC200UEX209

28-канальный блок расширения, (16) входов ~120 В, (2/10) релейных

выходов, питание ~120/240 В

Релейные выходы

Релейные выходы могут управлять широким спектром устройств, таких как

пускатели электродвигателей, соленоиды и индикаторы. Коммутационная

способность каждого из этих контуров 2 А. Для работы полевых устройств

необходимо подключать внешний источник переменного или постоянного тока.

Спецификации релейных выходов

Рабочее напряжение

=5-30 В или ~5-250 В

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Ток утечки

максимум 15 мА при ~240 В

Максимальное значение UL Pilot

2 А =24 В и ~240 В

10 А =24 В и ~240 В

Duty

Максимальное значение

2 А =24 В и ~240 В

10 А =24 В и ~240 В

активной нагрузки

Минимальная нагрузка

10 мА

Максимальный пусковой ток

5 А на полупериод

14 А на полупериод

Время включения

максимум 15 мс

Время выключения

максимум 15 мс

Ресурс контактов: механический

20 x 106 механических операций

Ресурс контактов:

Ток: активная

Ток: лампы и соленоиды

Количество

электрический

нагрузка

операций

0.6 A

2.0 A

4.0 A

100 000

10.0 A

1.0 A

100 000

4.0 A

200 000

8-6

8

IC200UEX209

28-канальный блок расширения, (16) входов ~120 В, (2/10) релейных

выходов, питание ~120/240 В

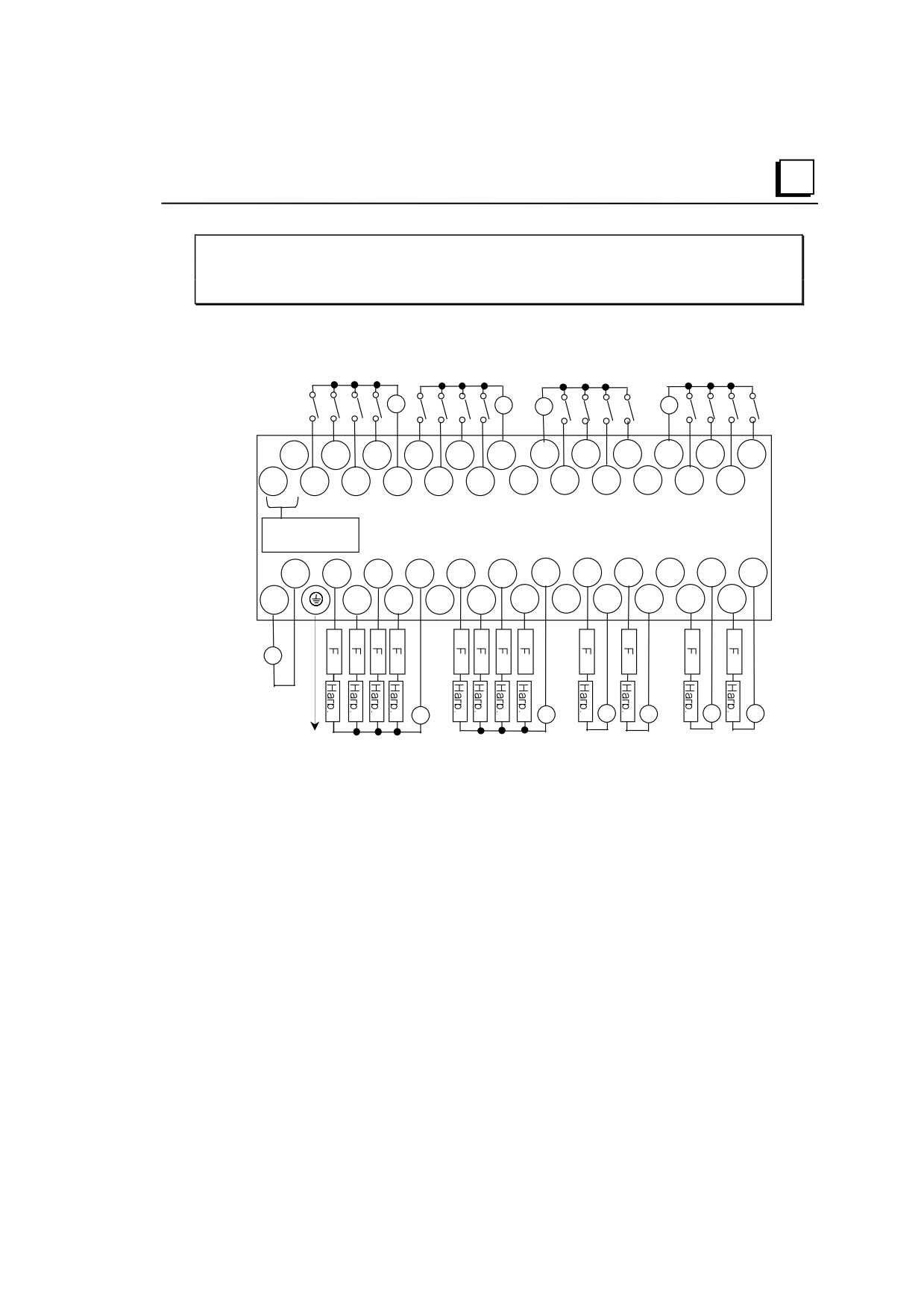

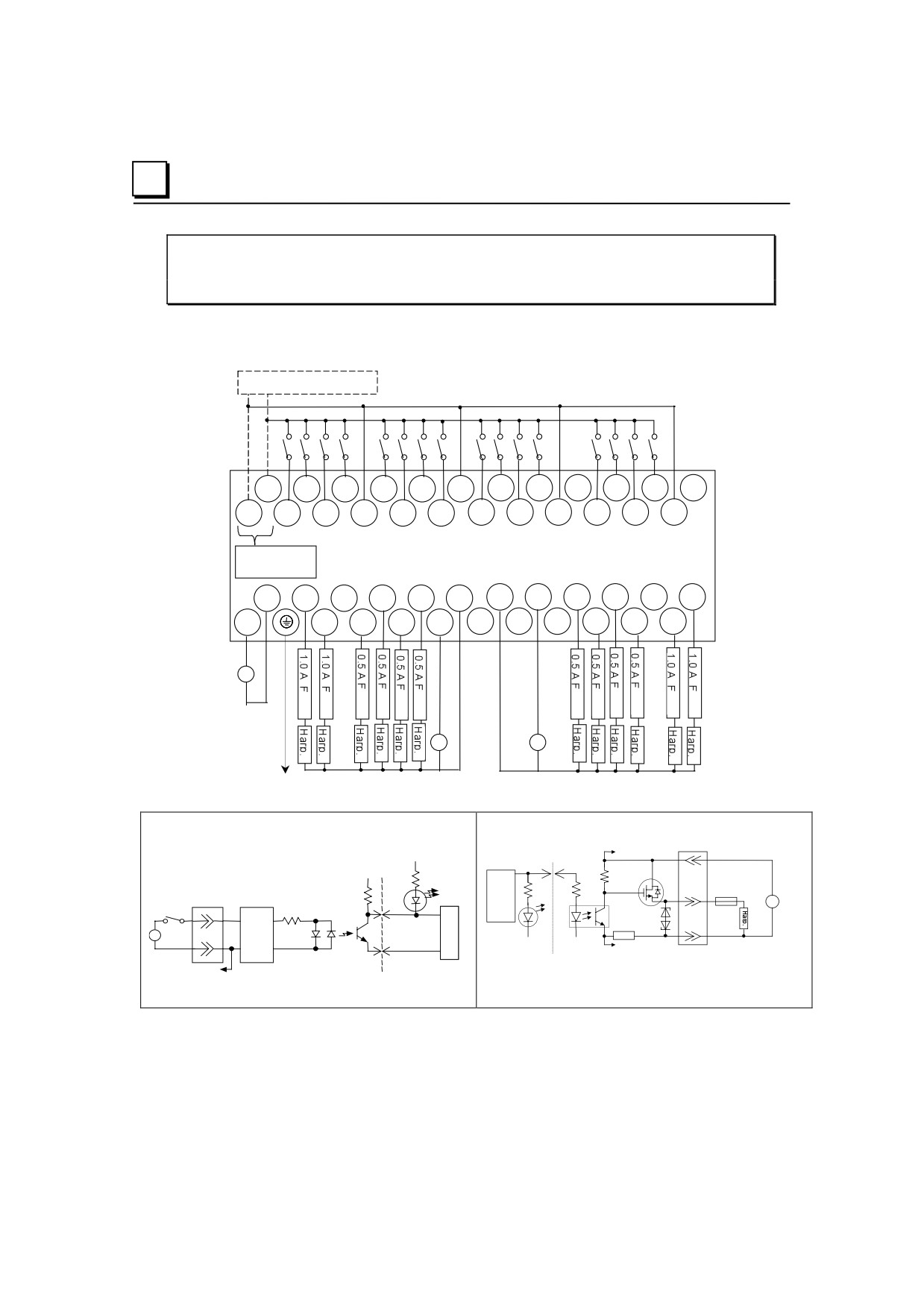

Подключение и принципиальные схемы

~

~

~

~

24 +

I 2

I 4

I 5

I 7

C 2

C3

I 10

I 12

C 4

I 14

I 16

24 -

I 1

I 3

C 1

I 6

I 8

C 3

I 9

I 11

C 4

I 13

I 15

=24 В, 200 мА

N

Q 1

Q 3

C 1

Q 5

Q 7

C 2

Q 9

Q 10

NC C 5

C 6

L

Q 2

Q 4

C 1

Q 6

Q 8

C 2

C 3

C 4

Q 11

Q 12

L

~

N

~100/

240 В

~

~

~

~

~

~

Земля

Питание

нагрузки

Выходы Q 1 - Q 10 номиналом 2.0 A каждый. Выходы Q 11 и Q 12 номиналом 10.0 A каждый.

Глава 8 ПЛК VersaMax Micro. Блоки расширения, 28 каналов

8-7

8

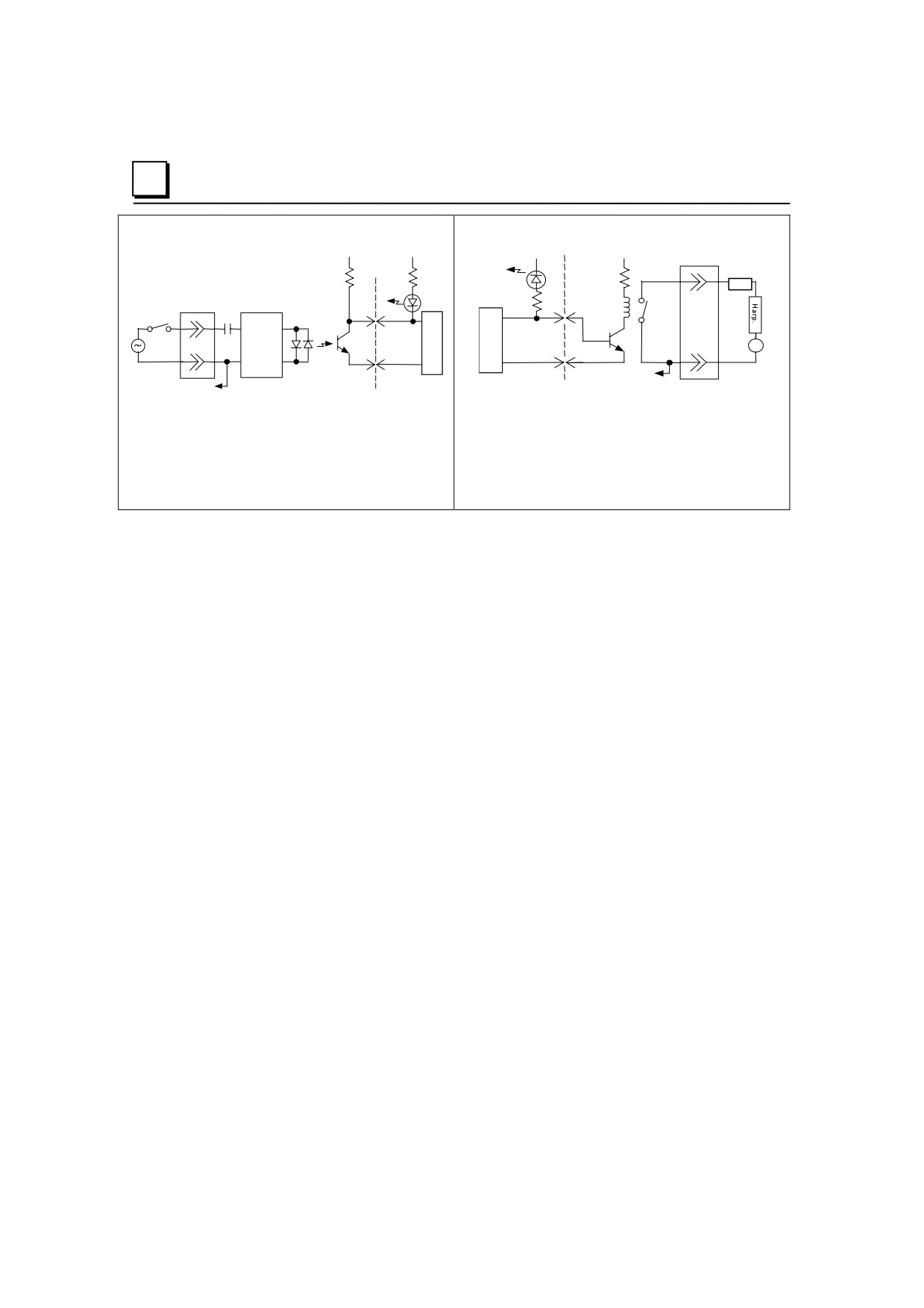

Типовой входной контур ~120 В

Типовая схема релейного выхода

5 В

5 В

0В

24 В

Клеммник

В/В

Свето-

F

диод

Свето-

Клеммник

диод

Фильтр

H

Питание

высокой

ЦПУ

ЦПУ

частоты

N

Общий

К другим цепям

К другим цепям

В/В

Релейные выходы не имеют плавкого предохранителя.

Каждый выход должен иметь внешний предохранитель

(максимум 2 А) для защиты выходных контактов. При

управлении индуктивными нагрузками должны

использоваться цепи подавления бросков напряжения. При

использовании подавляющих цепей ресурс контактов реле

приближается к ресурсу при работе с активной нагрузкой. В

типовом контуре подавления для нагрузки по постоянному

току показан диод 1N4934, 1 А, 100 В.

8-8

8

IC200UEX210

28-канальный блок расширения, (16) входов ~120 В, (12) выходов ~120 В,

питание ~120/240 В

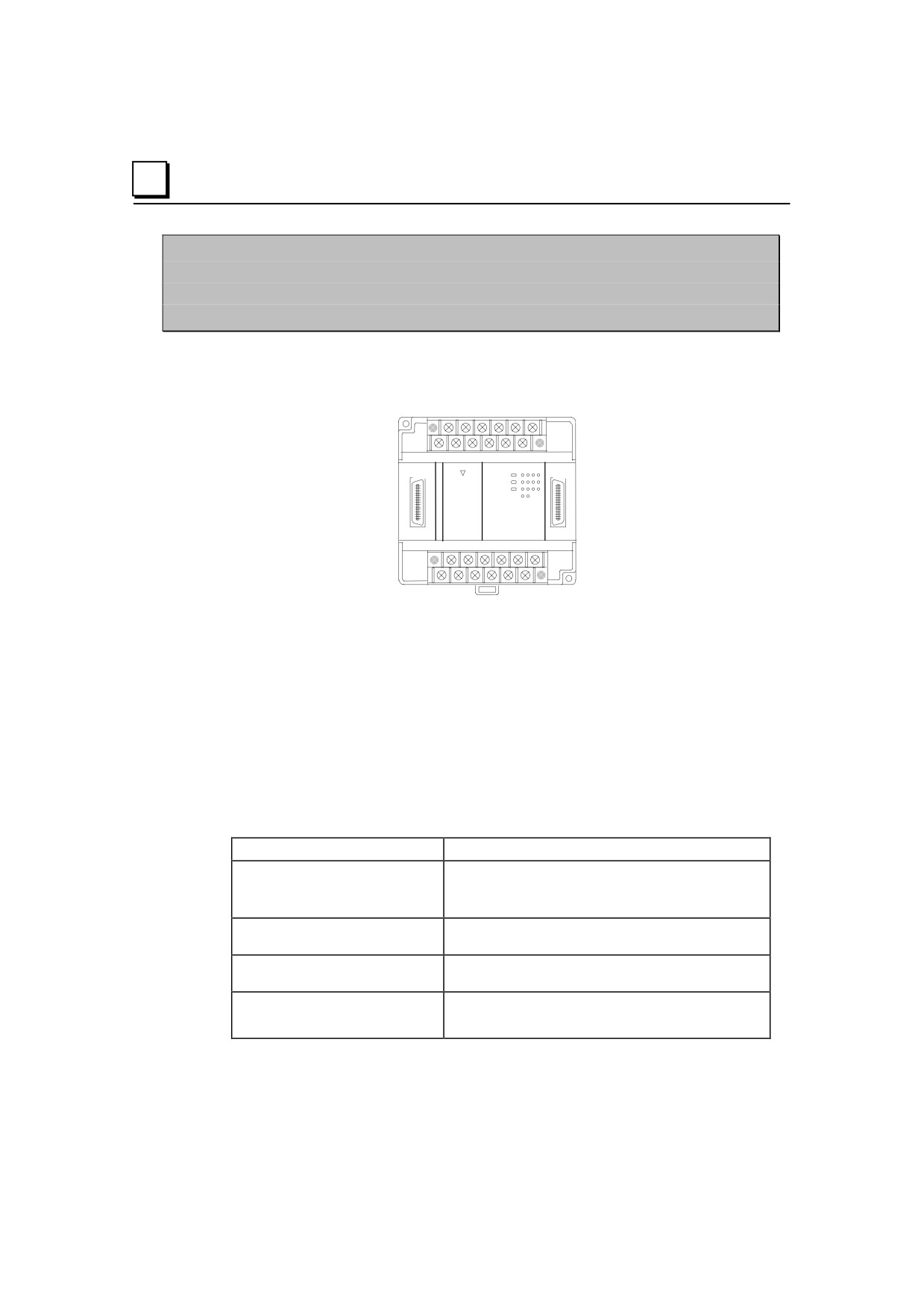

Блок расширения IC200UEX210 ПЛК VersaMax Micro имеет шестнадцать входов и

двенадцать выходов переменного тока:

Основные особенности

■ Номинальное напряжение питания от ~100 В до ~240 В.

■ Четыре съемных клеммника под винт с крышками.

Спецификации блока расширения IC200UEX210

Вес

600 г

Размеры модуля

Длина: 90 мм

Высота: 76 мм

Ширина: 150 мм

Входы

16 входов переменного тока

Выходы

12 выходов переменного тока

Спецификации питания

Диапазон

от ~100 -15% до ~240 +10% В

Частота

от 50 -5% до 60 +5% Гц

Провал

10 мс при ~85-100 В.

20 мс при ~100-264 В.

Пусковое время

2 мс при 40 А

Пусковой ток

максимум 30 А при ~200 В

максимум 40 А при ~265 В

Потребляемый ток

типовой при ~100 В - 0.10 A

типовой при ~200 В - 0.06 A

Номинальная потребляемая

16 Вт

мощность

Глава 8 ПЛК VersaMax Micro. Блоки расширения, 28 каналов

8-9

8

IC200UEX210

28-канальный блок расширения, (16) входов ~120 В, (12) выходов ~120 В,

питание ~120/240 В

Входы

Входные контуры на ~120 В являются реактивными входами

(резистор/конденсатор). Ток во входном канале преобразуется в логическую 1 в

таблице входов (%I). Для входных контуров требуется источник переменного тока;

их нельзя использовать с источником постоянного тока. Входные характеристики

совместимы с широким спектром входных устройств, таких как кнопки, концевые

выключатели и электронные бесконтактные переключатели. Для работы полевых

устройств необходим источник питания.

Спецификации входов переменного тока

Каналы/группы

4 (I1-I4) и (I5-I8)

Номинальное напряжение нагрузки

~85-132 В, от 50 -5% до 60 +5% Гц

Максимальное входное напряжение

132 В, 50/60 Гц

Входной ток

8 мА (~100 В, 60 Гц)

Напряжение

ON (1)

минимум 80 В, 4.5 мА

OFF (0)

максимум 30 В, 2 мА

Время отклика

от OFF (0) до ON (1)

максимум 25 мс

от ON (1) до OFF (0)

максимум 30 мс

Прочность изоляции

1500 В между полем и логикой

500 В между группами

8-10

8

IC200UEX210

28-канальный блок расширения, (16) входов ~120 В, (12) выходов ~120 В,

питание ~120/240 В

Выходы переменного тока

В изолированных группах имеются тиристорные выходы ~120/240 В, 0.5 A. Общие

провода не соединены внутри модуля. Это позволяет использовать каждую группу

на различных фазах источника переменного тока или запитывать их от одного и

того же источника. Каждая группа защищена сменным плавким предохранителем на

3.15 А. Кроме того, каждый выход снабжен подавляющей цепью RC для защиты

линии питания от бросков напряжения.

Питание подключенной к выходу нагрузки должно обеспечиваться от внешнего

источника питания.

Спецификации выхода контура переменного тока

Номинальное напряжение нагрузки

от ~100 -15% до ~240 +10% В, от 50 -5% до 60 +5% Гц

Максимальный ток активной

0.5 A на канал

нагрузки

Максимальное значение UL Pilot

0.5 A на канал при ~240 В

Duty

максимум 0.6 A на C1 и С3

максимум 1.2 A на C2 и С4

Максимальный пусковой ток

5 A (1 период)/канал

10 A (1 период)/группа

Максимальное падение напряжения

1.5 В

во включенном состоянии

Максимальный ток утечки в

1.8 мА (~115 В)

выключенном состоянии

3.5 мА (~230 В)

Время отклика

от OFF (0) до ON (1)

1 мс

от ON (1) до OFF (0)

1/2 периода + 1 мс

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Этот модуль выдерживает высокие пусковые токи (10-кратно превышающие

номинальный ток), что делает выходы подходящими для управления широким

спектром индуктивных нагрузок и ламп накаливания.

Глава 8 ПЛК VersaMax Micro. Блоки расширения, 28 каналов

8-11

8

IC200UEX210

28-канальный блок расширения, (16) входов ~120 В, (12) выходов ~120 В,

питание ~120/240 В

Подключение и принципиальные схемы

~

~

~

~

NC

I 2

I 4

I 5

I 7

C 2

C 3

I 10

1 12

C 4

I 14

I 16

NC I 1

I 3

C 1

I 6

I 8

C 3

I 9

I 11

C 4

I 13

I 15

N

NC Q 2

Q 3

Q 5

C 2

NC C 3

Q8

C 4

Q10

Q12

L

Q 1

C 1

Q 4

Q 6

NC

C 3

Q 7

C 4

Q 9

Q11

L

~

N

~100/240 В

~

~

~

~

Земля

Типовой входной контур ~120 В

Типовой тиристорный выходной контур ~120/240 В

5 В

5 В

5 В

Свето-

диод

Клеммник

Фильтр

N

H

высокой

ЦПУ

ЦПУ

Свето-

частоты

H

N

диод

К другим

3.15 A F

выходам

К другим цепям

В/В

этой

0 В

В/В

группы

8-12

8

IC200UEX211

28-канальный блок расширения, (16) входов =24 В,

(12) релейных выходов, питание ~120/240 В

Блок расширения IC200UEX211 ПЛК VersaMax Micro имеет шестнадцать входов

постоянного тока и двенадцать релейных выходов на 2 А с нормально

разомкнутыми контактами.

Основные особенности

■ Номинальное напряжение питания от ~100 В до ~240 В.

■ Шестнадцать конфигурируемых входов постоянного тока могут использоваться

как входы с положительной или отрицательной логикой.

■ Двенадцать релейных выходов Form A (SPST- однополюсный и на одно

направление).

■ Питание =24 В для полевых устройств (до 200 мА).

■ Четыре съемных клеммника под винт с крышками.

Глава 8 ПЛК VersaMax Micro. Блоки расширения, 28 каналов

8-13

8

IC200UEX211

28-канальный блок расширения, (16) входов =24 В,

(12) релейных выходов, питание ~120/240 В

Спецификации блока расширения IC200UEX211

Вес

580 г

Размеры модуля

Длина: 90 мм

Высота: 76 мм

Ширина: 150 мм

Входы

Шестнадцать входов =24 В с

положительной/отрицательной логикой

Выходы

Двенадцать релейных выходов на 2 A с нормально

разомкнутыми контактами

Питание +24 В

максимум 200 мА

(для входных контуров и

подключаемых устройств)

Спецификации питания

Диапазон частоты

от ~100 -15% до ~240 +10% В, от 50 -5% до 60 +5% Гц

Провал

10 мс при ~85-100 В, 20 мс при ~100-264 В

Пусковой ток

максимум 30 А при ~200 В

максимум 40 А при ~265 В

Пусковое время

2 мс при 40 А

Потребляемый ток

типовой при ~200 В - 0.20 A

типовой при ~100 В - 0.10 A

Номинальная потребляемая

26 Вт

мощность

8-14

8

IC200UEX211

28-канальный блок расширения, (16) входов =24 В,

(12) релейных выходов, питание ~120/240 В

Входы постоянного тока

Каждый вход может иметь положительную или отрицательную логику. Ток во

входном канале преобразуется в логическую 1 в таблице входов (%I). Входные

характеристики совместимы с широким спектром входных устройств, таких как

кнопки, концевые выключатели и электронные бесконтактные переключатели.

Спецификации входов постоянного тока

Количество входов

16

Номинальное входное напряжение

24 В

Диапазон входных напряжений

0 - 30 В

Входной ток

типовой: 7.5 мА

Входное сопротивление

2.8 кОм

Входное пороговое напряжение ON (1)

минимум 15 В

OFF (0)

максимум 5 В

Входной пороговый ток

ON (1)

максимум 4.5 мА

OFF (0)

минимум 1.5 мА

Время отклика

0.5 - 20 мс, может устанавливаться

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Глава 8 ПЛК VersaMax Micro. Блоки расширения, 28 каналов

8-15

8

IC200UEX211

28-канальный блок расширения, (16) входов =24 В,

(12) релейных выходов, питание ~120/240 В

Релейные выходы (Q1 - Q12)

12 релейных выходов с нормально разомкнутыми контактами могут управлять

широким спектром устройств, таких как пускатели электродвигателей, соленоиды и

индикаторы. Коммутационная способность каждого из этих контуров 2 А. Для

работы полевых устройств необходимо подключать внешний источник переменного

или постоянного тока.

Спецификации релейных выходов

Рабочее напряжение

=5-30 В или ~5-250 В

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Ток утечки

максимум 15 мА при ~240 В

Максимальное значение UL Pilot

2 А =24 В и ~240 В

Duty

Максимальное значение

2 А =24 В и ~240 В

активной нагрузки

Минимальная нагрузка

10 мА

Максимальный пусковой ток

5 А на полупериод

Время включения

максимум 15 мс

Время выключения

максимум 15 мс

Ресурс контактов: механический

20 x 106 механических операций

Ресурс контактов:

Ток: активная

Ток: лампы и соленоиды

Количество

электрический

нагрузка

операций

0.6 A

~ 240 В, ~120 В, =24 В

2.0 A

200 000

8-16

8

IC200UEX211

28-канальный блок расширения, (16) входов =24 В,

(12) релейных выходов, питание ~120/240 В

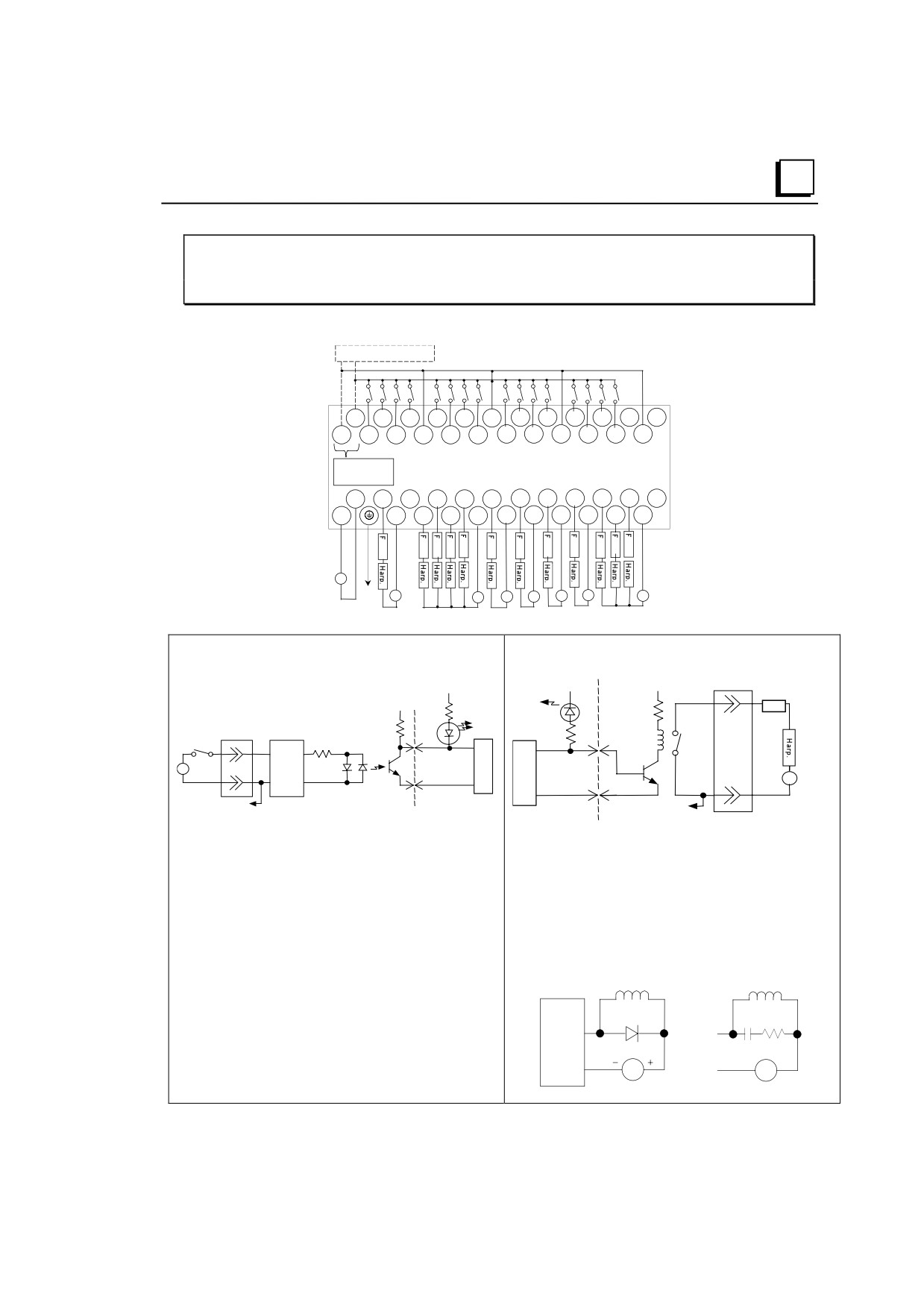

Подключение и принципиальные схемы

24 В

24+

I 2

I 4

I 5

I 7

C 2

I 10

I 12

C 3

I 14

I 16

C 4

24-

I 1

I 3

C 1

I 6

I 8

I 9

I 11

C 3

I 13

I 15

C 4

24 В, 200 мА

N

Q 1

NC Q 3

Q 5

Q 6

Q 7

Q 8

Q 9

Q 10

Q 12

C 7

Для импульсов малой

длительности (5% и ниже)

L

C 1

Q 2

Q 4

C 2

C 3

C 4

C 5

C 6

Q 11

C 7

необходимо подключать

согласующий резистор.

Рекомендуется резистор 1.5 кОм,

L

0.5 Вт.

N

Земля

~100/240 В

Типовая схема входа =24 В с

Типовая схема релейного выхода

положительной/отрицательной логикой

0В

24 В

Клеммник

5В

В/В

* Показано положительное подключение; изменится

5В

Свето-

полярность питания 24 В для отрицательного подключения.

диод

F

Свето-

диод

Клеммник

2.8 кОм

Фильтр

Питание

*

ЦПУ

-

24 В

высокой

ЦПУ

+

частоты

COM

Общий

К другим цепям

В/В

К другим цепям

Релейные выходы не имеют плавкого предохранителя.

Каждый выход должен иметь внешний предохранитель

(максимум 2 А) для защиты выходных контактов. При

управлении индуктивными нагрузками должны

использоваться цепи подавления бросков напряжения. При

использовании подавляющих цепей ресурс контактов реле

приближается к ресурсу при работе с активной нагрузкой. В

типовом контуре подавления для нагрузки по постоянному

току показан диод 1N4934, 1 А, 100 В.

Постоянный ток

Переменный ток

Релей-

ный

1 A, 100 В

выход

.022 мкФ, 100 Ом

COM

~

Глава 8 ПЛК VersaMax Micro. Блоки расширения, 28 каналов

8-17

8

IC200UEX212

28-канальный блок расширения, (16) входов =24 В,

(12) релейных выходов, питание =24 В

Блок расширения IC200UEX212 ПЛК VersaMax Micro имеет шестнадцать входов

постоянного тока и двенадцать релейных выходов на 2 А с нормально

разомкнутыми контактами.

Основные особенности

■ Номинальное напряжение питания =24 В.

■ Шестнадцать конфигурируемых входов постоянного тока могут использоваться

как входы с положительной или отрицательной логикой.

■ Двенадцать релейных выходов Form A (SPST- однополюсный и на одно

направление).

■ Питание =24 В для полевых устройств (до 200 мА).

■ Четыре съемных клеммника под винт с крышками.

8-18

8

IC200UEX212

28-канальный блок расширения, (16) входов =24 В,

(12) релейных выходов, питание =24 В

Спецификации блока расширения IC200UEX212

Вес

500 г

Размеры модуля

Длина: 90 мм

Высота: 76 мм

Ширина: 150 мм

Входы

Шестнадцать входов =24 В с

положительной/отрицательной логикой

Выходы

Двенадцать релейных выходов на 2 A с нормально

разомкнутыми контактами

Питание +24 В

максимум 200 мА

(для входных контуров и

подключаемых устройств)

Спецификации питания

Диапазон

=24 В -20%, +25%

Провал

10 мс при =19.2 В

Пусковой ток

максимум 1 А при =30 В

Пусковое время

1 А в течение 10 мс

Потребляемый ток

типовой: 0.30 A при =24 В

Номинальная потребляемая

8 Вт

мощность

Источник питания 24 В должен выдерживать стартовый бросок

тока (см. спецификации питания выше).

Глава 8 ПЛК VersaMax Micro. Блоки расширения, 28 каналов

8-19

8

IC200UEX212

28-канальный блок расширения, (16) входов =24 В,

(12) релейных выходов, питание =24 В

Входы

Каждый вход может иметь положительную или отрицательную логику. Ток во

входном канале преобразуется в логическую 1 в таблице входов (%I). Входные

характеристики совместимы с широким спектром входных устройств, таких как

кнопки, концевые выключатели и электронные бесконтактные переключатели.

Спецификации входов постоянного тока

Количество входов

16

Номинальное входное напряжение

24 В

Диапазон входных напряжений

0 - 30 В

Входной ток

типовой: 7.5 мА

Входное сопротивление

2.8 кОм

Входное пороговое напряжение ON (1)

минимум 15 В

OFF (0)

максимум 5 В

Входной пороговый ток

ON (1)

максимум 4.5 мА

OFF (0)

минимум 1.5 мА

Время отклика

0.5 - 20 мс, может устанавливаться

Прочность изоляции

1500 В между полем и логикой

500 В между группами

24-вольтовый источник питания может быть использован для входных устройств и

для запитывания входных контуров постоянного тока - примерно по 7.5 мА на вход.

Суммарный ток по входам и внешним устройствам не должен превышать 200 мА.

8-20

8

IC200UEX212

28-канальный блок расширения, (16) входов =24 В,

(12) релейных выходов, питание =24 В

Релейные выходы (Q1 - Q12)

12 релейных выходов с нормально разомкнутыми контактами могут управлять

широким спектром устройств, таких как пускатели электродвигателей, соленоиды и

индикаторы. Коммутационная способность каждого из этих контуров 2 А. Для

работы полевых устройств необходимо подключать внешний источник переменного

или постоянного тока.

Спецификации релейных выходов

Рабочее напряжение

=5-30 В или ~5-250 В

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Ток утечки

максимум 15 мА при ~240 В

Максимальное значение UL

2 А =24 В и ~240 В

Pilot Duty

Максимальное значение

2 А =24 В и ~240 В

активной нагрузки

Минимальная нагрузка

1 мА

Максимальный пусковой ток

5 А на полупериод

Время включения

максимум 15 мс

Время выключения

максимум 15 мс

Ресурс контактов:

20 x 106 механических операций

механический

Ресурс контактов:

Ток: активная

Ток: лампы и соленоиды

Количество

электрический

нагрузка

операций

0.6 A

~ 240 В, ~120 В, =24 В

2 A

200 000

Глава 8 ПЛК VersaMax Micro. Блоки расширения, 28 каналов

8-21

8

IC200UEX212

28-канальный блок расширения, (16) входов =24 В,

(12) релейных выходов, питание =24 В

Подключение и принципиальные схемы

24 В

24+

I 2

I 4

I 5

I 7

C 2

I 10

I 12

C 3

I 14

I 16

C 4

24-

I 1

I 3

C 1

I 6

I 8

I 9

I 11

C 3

I 13

I 15

C 4

24 В, 200 мА

-В

Q 1

NC Q 3

Q 5

Q 6

Q 7

Q 8

Q 9

Q 10

Q 12

C 7

Для импульсов малой длительности

+V

C 1

Q 2

Q 4

C 2

C 3

C 4

C 5

C 6

Q 11

C 7

(5% и ниже) необходимо подключать

согласующий резистор. Рекомендуется

+

резистор 1.5 кОм, 0.5 Вт.

-

Земля

24 В

Типовая схема входа =24 В с

Типовая схема релейного выхода

положительной/отрицательной логикой

0В

В/В

24 В

Клеммник

5В

Свето-

* Показано положительное подключение; изменится

диод

F

5В

Свето-

полярность питания 24 В для отрицательного подключения.

диод

Клеммник

2.8 кОм

ЦПУ

Питание

*

Фильтр

-

24 В

высокой

ЦПУ

+

частоты

Общий

К другим цепям

COM

В/В

К другим цепям

Релейные выходы не имеют плавкого предохранителя.

Каждый выход должен иметь внешний предохранитель

(максимум 2 А) для защиты выходных контактов. При

управлении индуктивными нагрузками должны

использоваться цепи подавления бросков напряжения. При

использовании подавляющих цепей ресурс контактов реле

приближается к ресурсу при работе с активной нагрузкой. В

типовом контуре подавления для нагрузки по постоянному

току показан диод 1N4934, 1 А, 100 В.

Постоянный ток

Переменный ток

Релей-

1 A, 100 В

ный

выход

.022 мкФ, 100 Ом

COM

~

8-22

8

IC200UEX213

28-канальный блок расширения, (16) входов =12 В, (12) релейных выходов,

питание =12 В

Блок расширения IC200UEX213 ПЛК VersaMax Micro имеет шестнадцать входов

=12 В и двенадцать релейных выходов на 2 А с нормально разомкнутыми

контактами.

Основные особенности

■ Номинальное напряжение питания =12 В.

■ Шестнадцать конфигурируемых входов постоянного тока =12 В могут

использоваться как стандартные входы с положительной или отрицательной

логикой.

■ Двенадцать релейных выходов Form A (SPST- однополюсный и на одно

направление).

■ Питание =12 В для полевых устройств (до 200 мА).

■ Четыре съемных клеммника под винт с крышками.

Глава 8 ПЛК VersaMax Micro. Блоки расширения, 28 каналов

8-23

8

IC200UEX213

28-канальный блок расширения, (16) входов =12 В, (12) релейных выходов,

питание =12 В

Спецификации блока расширения IC200UEX213

Вес

500 г

Размеры модуля

Длина: 90 мм

Высота: 76 мм

Ширина: 150 мм

Входы

Шестнадцать входов =12 В с

положительной/отрицательной логикой

Выходы

Двенадцать релейных выходов на 2 A с нормально

разомкнутыми контактами

Питание +12 В

максимум 200 мА

(для входных контуров и

подключаемых устройств)

Спецификации питания

Диапазон

=9.6 - 15 В

Провал

3.0 мс

Пусковой ток

типовой: 9.6 A при =12 В

Пусковое время

типовое: 200 мс

Потребляемый ток

типовой: 480 мA при =12 В

Номинальная потребляемая

8 Вт

мощность

12-вольтовый источник питания постоянного тока должен выдерживать стартовый

бросок тока и поддерживать уровень напряжения в 12 В.

8-24

8

IC200UEX213

28-канальный блок расширения, (16) входов =12 В, (12) релейных выходов,

питание =12В

Входы

Каждый вход может иметь положительную или отрицательную логику. Ток во

входном канале преобразуется в логическую 1 в таблице входов (%I). Входные

характеристики совместимы с широким спектром входных устройств, таких как

кнопки, концевые выключатели и электронные бесконтактные переключатели.

Спецификации входов постоянного тока

Количество входов

16

Номинальное входное напряжение

12 В

Диапазон входных напряжений

0 - 15 В

Входной ток

типовой: 9.0 мА

Входное сопротивление

1.3 кОм

Входное пороговое напряжение ON (1)

минимум 9.5 В

OFF (0)

максимум 2.5 В

Входной пороговый ток

ON (1)

максимум 6.5 мА

OFF (0)

минимум 1.6 мА

Время отклика

0.5 - 20 мс (устанавливается пользователем)

Прочность изоляции

1500 В между полем и логикой

500 В между группами

24-вольтовый источник питания может быть использован для входных устройств и

для запитывания входных контуров постоянного тока - примерно по 7.5 мА на вход.

Суммарный ток по входам и внешним устройствам не должен превышать 200 мА.

Глава 8 ПЛК VersaMax Micro. Блоки расширения, 28 каналов

8-25

8

IC200UEX213

28-канальный блок расширения, (16) входов =12 В, (12) релейных выходов,

питание =12 В

Релейные выходы (Q1 - Q12)

12 релейных выходов с нормально разомкнутыми контактами могут управлять

широким спектром устройств, таких как пускатели электродвигателей, соленоиды и

индикаторы. Коммутационная способность каждого из этих контуров 2 А. Для

работы полевых устройств необходимо подключать внешний источник переменного

или постоянного тока.

Спецификации релейных выходов

Рабочее напряжение

=5-30 В или ~5-250 В

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Ток утечки

максимум 15 мА

Максимальное значение UL Pilot

2 А =24 В и ~240 В

Duty

Максимальное значение активной

2 А =24 В и ~240 В

нагрузки

Минимальная нагрузка

1 мА

Максимальный пусковой ток

5 А на полупериод

Время включения

максимум 15 мс

Время выключения

максимум 15 мс

Ресурс контактов: механический

20 x 106 механических операций

Ресурс контактов: электрический

Ток: активная

Ток: лампы и соленоиды

Количество

нагрузка

операций

0.6 A

2 A

200 000

8-26

8

IC200UEX213

28-канальный блок расширения, (16) входов =12 В, (12) релейных выходов,

питание =12 В

Подключение и принципиальные схемы

12+

I 2

I 4

I 5

I 7

C 2

I 10

I 12

C 3

I 14

I 16

C 4

12-

I 1

I 3

C 1

I 6

I 8

I 9

I 11

C 3

I 13

I 15

C 4

=12 В, 200 мА

-В

Q 1

NC Q 3

Q 5

Q 6

Q 7

Q 8

Q 9

Q 10

Q 12

C 7

+В

C 1

Q 2

Q 4

C 2

C 3

C 4

C 5

C 6

Q 11

C 7

+

-

Земля

12 В

Типовая схема входа =12 В с

Типовая схема релейного выхода

положительной/отрицательной логикой

Клеммник

5В

0 В

12 В

* Показано положительное подключение; изменится

5В

F

полярность питания 12 В для отрицательного подключения.

Свето-

Свето-

Клеммник

диод

диод

2.8 кОм

Фильтр

*

-

12 В

высокой

ЦПУ

Питание

+

частоты

ЦПУ

COM

В/В

Общий

К другим цепям

К другим цепям

В/В

Релейные выходы не имеют плавкого предохранителя. Каждый

выходной канал должен иметь внешний предохранитель

(максимум 2 А) для защиты выходных контактов.

При управлении индуктивными нагрузками должны

использоваться цепи подавления бросков напряжения. При

использовании подавляющих цепей ресурс контактов реле

приближается к ресурсу при работе с активной нагрузкой. В

типовом контуре подавления для нагрузки по постоянному току

показан диод 1N4934, 1 А, 100 В.

Постоянный ток

Переменный ток

Релей-

1 A, 100 В

ный

выход

.022 мкФ, 100 Ом

COM

~

Глава 8 ПЛК VersaMax Micro. Блоки расширения, 28 каналов

8-27

8

IC200UEX214

28-канальный блок расширения, (16) входов =24 В, (12) выходов =24 В,

питание =24 В

Блок расширения IC200UEX214 ПЛК VersaMax Micro имеет шестнадцать входов,

четыре мощных и восемь слаботочных транзисторных выходов постоянного тока.

Основные особенности

■ Номинальное напряжение питания =24 В.

■ Шестнадцать конфигурируемых входов постоянного тока могут использоваться

как входы с положительной или отрицательной логикой.

■ Питание =24 В для полевых устройств (до 200 мА).

■ Двенадцать выходов постоянного тока с положительной логикой.

■ Четыре съемных клеммника под винт с крышками.

Спецификации блока расширения IC200UEX214

Вес

460 г

Размеры модуля

Длина: 90 мм

Высота: 76 мм

Ширина: 150 мм

Входы

Шестнадцать входов с положительной логикой =24 В,

четыре группы по четыре входа в каждой

Выходы

Двенадцать транзисторных выходов, =24 В. Выходы

сгруппированы в две группы с разделенным питанием.

Каждая группа состоит из 4 выходов с максимальной

нагрузкой в 0.5 А и 2 выходов с максимальной нагрузкой в

1 А.

Питание +24 В

максимум 200 мА

(для входных контуров и

подключаемых устройств)

8-28

8

Спецификации питания

Диапазон

=24 В -20%, +25%

Провал

10 мс при =19.2 В

Пусковой ток

максимум 1 А при =30 В

Пусковое время

10 мс до 1 А

Потребляемый ток

типовой: 0.20 A при =24 В

Номинальная потребляемая

5 Вт

мощность

24-вольтовый источник питания постоянного тока должен выдерживать стартовый

бросок тока и поддерживать уровень напряжения в 24 В.

Глава 8 ПЛК VersaMax Micro. Блоки расширения, 28 каналов

8-29

8

IC200UEX214

28-канальный блок расширения, (16) входов =24 В, (12) выходов =24 В,

питание =24 В

Входы

Каждый вход может иметь положительную или отрицательную логику. Ток во

входном канале преобразуется в логическую 1 в таблице входов (%I). Входные

характеристики совместимы с широким спектром входных устройств, таких как

кнопки, концевые выключатели и электронные бесконтактные переключатели.

Спецификации входов постоянного тока

Номинальное входное напряжение

24 В

Диапазон входных напряжений

0 - 30 В

Входной ток

типовой: 7.5 мА

Входное сопротивление

2.8 кОм

Входное пороговое напряжение ON (1)

минимум 15 В

OFF (0)

максимум 5 В

Входной пороговый ток

ON (1)

максимум 4.5 мА

OFF (0)

минимум 1.5 мА

Время отклика

0.5 - 20 мс

Прочность изоляции

1500 В между полем и логикой

500 В между группами

24-вольтовый источник питания может быть использован для входных устройств и

для запитывания входных контуров постоянного тока - примерно по 7.5 мА на вход.

Суммарный ток по входам и внешним устройствам не должен превышать 200 мА.

8-30

8

IC200UEX214

28-канальный блок расширения, (16) входов =24 В, (12) выходов =24 В,

питание =24 В

Транзисторные выходы

Транзисторные выходы могут быть использованы для подключения таких

устройств, как клапаны, лампы или контакторы. Для защиты выходов следует

использовать внешний предохранитель. Рекомендуются быстродействующие

плавкие предохранители.

Все выходы имеют изоляцию между полем и логикой, они коммутируют

положительное напряжение. Выходы имеют одну общую клемму питания и одну

общую землю (COM). Выходы могут выдерживать высокие пусковые токи (8-

кратно превышающие номинальный ток), они защищены от отрицательных скачков

напряжения. Это делает возможным переключение ламп и индуктивных нагрузок.

Спецификации транзисторных выходов

Диапазон напряжений

=12/24 В (=24 В +10% / -43% на V1,C1)

Максимальная нагрузка

1.0 A на канал (Q1, Q2, Q11, Q12) при =24 В, при 100%

продолжительности включения

0.75 A на канал (Q3 - Q10) при =24 В, при 100 %

продолжительности включения

0.5 A на канал (Q3 - Q10) при =12 В, при 100%

продолжительности включения

Максимальный пусковой ток

Q1,Q2,Q11,Q12: 8 А за 20 мс, 1 импульс

Q3-Q10: 4 А за 20 мс, 1 импульс

Падение напряжения на

максимум 0.3 В

выходе

Ток утечки

максимум 100 мкA

Отклик

от OFF (0) до ON (1)

максимум 0.1 мс (=24 В, 0.2 A)

от ON (1) до OFF (0)

максимум 0.1 мс (=24 В, 0.2 A)

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Плавкий предохранитель

Выходные контакты должны быть снабжены внешним

плавким предохранителем. Иначе короткое замыкание в

нагрузке может повредить выходной транзистор модуля,

который не может быть заменен пользователем.

Глава 8 ПЛК VersaMax Micro. Блоки расширения, 28 каналов

8-31

8

IC200UEX214

28-канальный блок расширения, (16) входов =24 В, (12) выходов =24 В,

питание =24 В

Подключение и принципиальные схемы

24 В

24 +

I 2

I 4

I 5

I 7

C 2

I 10

I 12

C 3

I 14

I 16

C 4

24-

I 1

I 3

C 1

I 6

I 8

I 9

I 11

C 3

I 13

I 15

C 4

=24 В, 200 мА

-В

Q 1

NC Q 4

Q 6

C 1

C 2

V 2

Q 7

Q 9

NC Q12

+В

Q 2

Q 3

Q 5

V 1

NC

C 2

V 2

Q 8

Q10

Q11

+

-

24 В

+

+

-

-

Земля

24 В

24 В

Типовая схема входа =24 В с

Типовая схема транзисторного выхода на =24 В

положительной/отрицательной логикой

5В

К другим цепям

V1

* Показано положительное подключение; изменится

5В

полярность питания 24 В для отрицательного подключения.

24 В

F

внешнее

Свето-

питание

+

Клеммник

диод

ЦПУ

2.8 кОм

-

*

-

Фильтр

Свето-

C1

24 В

высокой

ЦПУ

диод

+

частоты

0 В

0 В

К другим цепям

COM

Клеммник

В/В

К другим цепям

8-32

8

IC200UEX215

28-канальный блок расширения, (16) входов =12 В, (12) выходов =12 В,

питание =12 В

Блок расширения IC200UDD215 ПЛК VersaMax Micro имеет шестнадцать входов

=12 В и двенадцать транзисторных выходов постоянного тока.

Основные особенности

■ Номинальное напряжение питания =12 В.

■ Шестнадцать конфигурируемых входов постоянного тока могут использоваться

как входы с положительной или отрицательной логикой.

■ Двенадцать выходов постоянного тока с положительной логикой.

■ Питание =12 В для полевых устройств (до 200 мА).

■ Четыре съемных клеммника под винт с крышками.

Спецификации блока расширения IC200UEX215

Вес

460 г

Размеры модуля

Длина: 90 мм

Высота: 76 мм

Ширина: 150 мм

Входы

Шестнадцать входов с положительной логикой =12 В, четыре

группы по четыре входа в каждой

Выходы

Двенадцать транзисторных выходов, =12 В. Выходы

сгруппированы в две группы с разделенным питанием. Каждая

группа состоит из 4 выходов с максимальной нагрузкой в 0.5 А и

2 выходов с максимальной нагрузкой в 1 А.

Питание +12 В

максимум 200 мА

(для входных контуров и

подключаемых устройств)

Глава 8 ПЛК VersaMax Micro. Блоки расширения, 28 каналов

8-33

содержание      ..     5      6      7      8     ..
