IC200UDR006

28-канальный ПЛК Micro, (16) входов =12В, (12) релейных

выходов, питание =12 В

Высокоскоростные счетчики

ПЛК VersaMax Micro UDR006 может быть сконфигурирован для работы со встроенным

высокоскоростным счетчиком и для работы с импульсами.

Если ПЛК сконфигурирован для работы с высокоскоростным счетчиком (HSC), входы с I1 по

I8 могут быть настроены следующим образом:

■ До четырех счетчиков типа A или

■ Один счетчик типа A и один типа B.

Каждый счетчик обеспечивает непосредственную обработку быстро меняющихся импульсных

сигналов с частотой до 10 кГц для применения в устройствах управления промышленным

оборудованием, например, для турбинного расходомера, для измерения скорости, обработки

материалов, управления движением и управления технологическим процессом.

Каждый счетчик может использоваться независимо. Счетчики типа A могут быть

сконфигурированы для прямого и обратного отсчета (по умолчанию - прямой) и для работы

по переднему или заднему фронту импульса (по умолчанию - передний). В счетчике типа B

используется функция A Quad B.

Релейные выходы могут быть сконфигурированы как HSC выходы. Релейные выходы не

могут использоваться как числоимпульсные или ШИМ выходы.

Спецификации HSC входа/ ШИМ и числоимпульсного выхода

Имеющиеся

Четыре счетчика типа A или один счетчик типа A и

высокоскоростные

один типа B

счетчики

Максимальная частота

10 кГц

счетчика

Входное напряжение

On (1):

9 В

Off (0):

2.5 В

Длительность счетного

20%-80% периода при 10 кГц

импульса

Регистры счетчика

16 бит

Выходы

Импульсные выходы

нет

Напряжение нагрузки

см. спецификации релейных выходов

5-58

VersaMax® ПЛК Micro и ПЛК Nano Руководство пользователя - Июнь 2002

5

IC200UDR006

28-канальный ПЛК Micro, (16) входов =12В, (12) релейных

выходов, питание =12 В

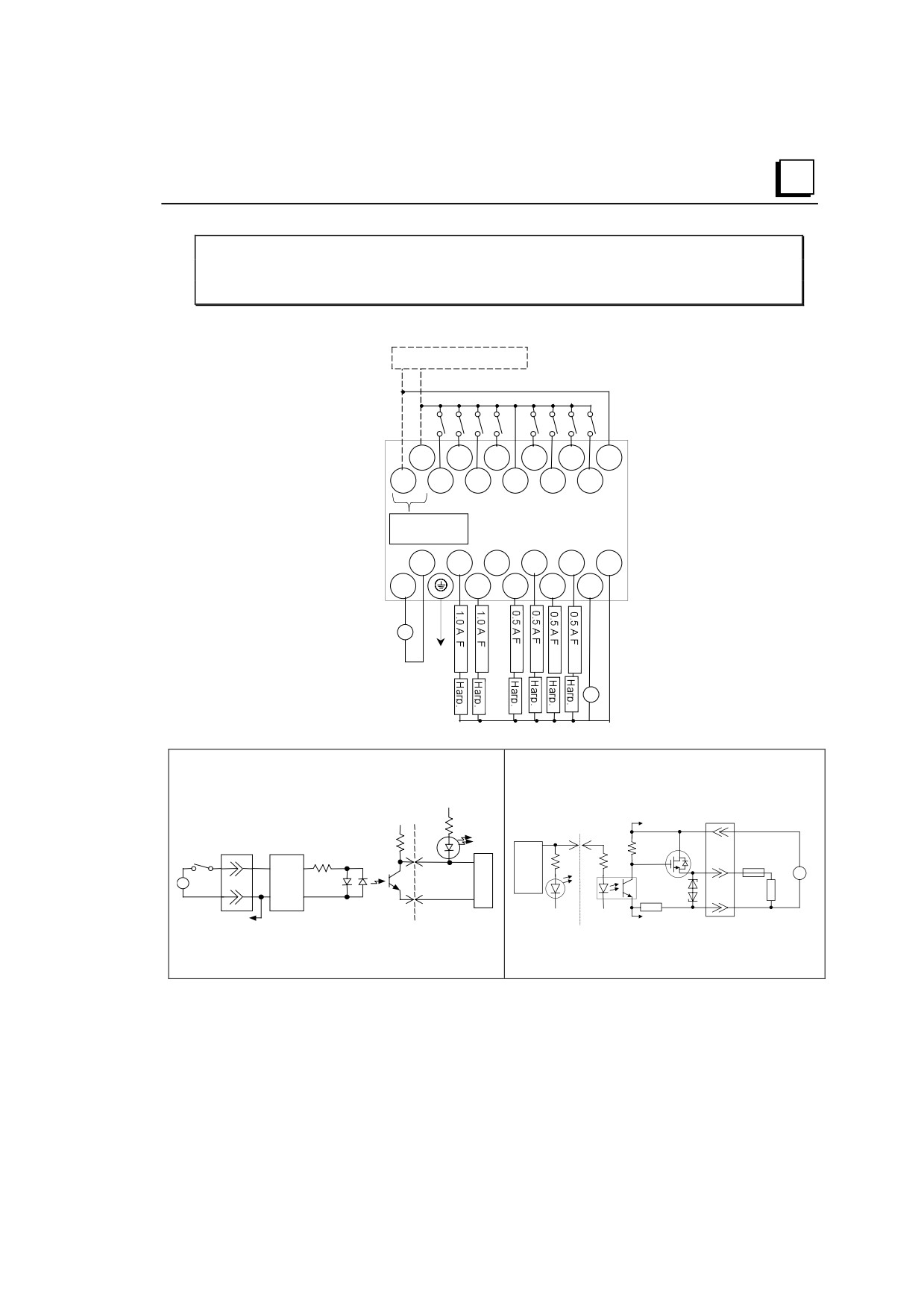

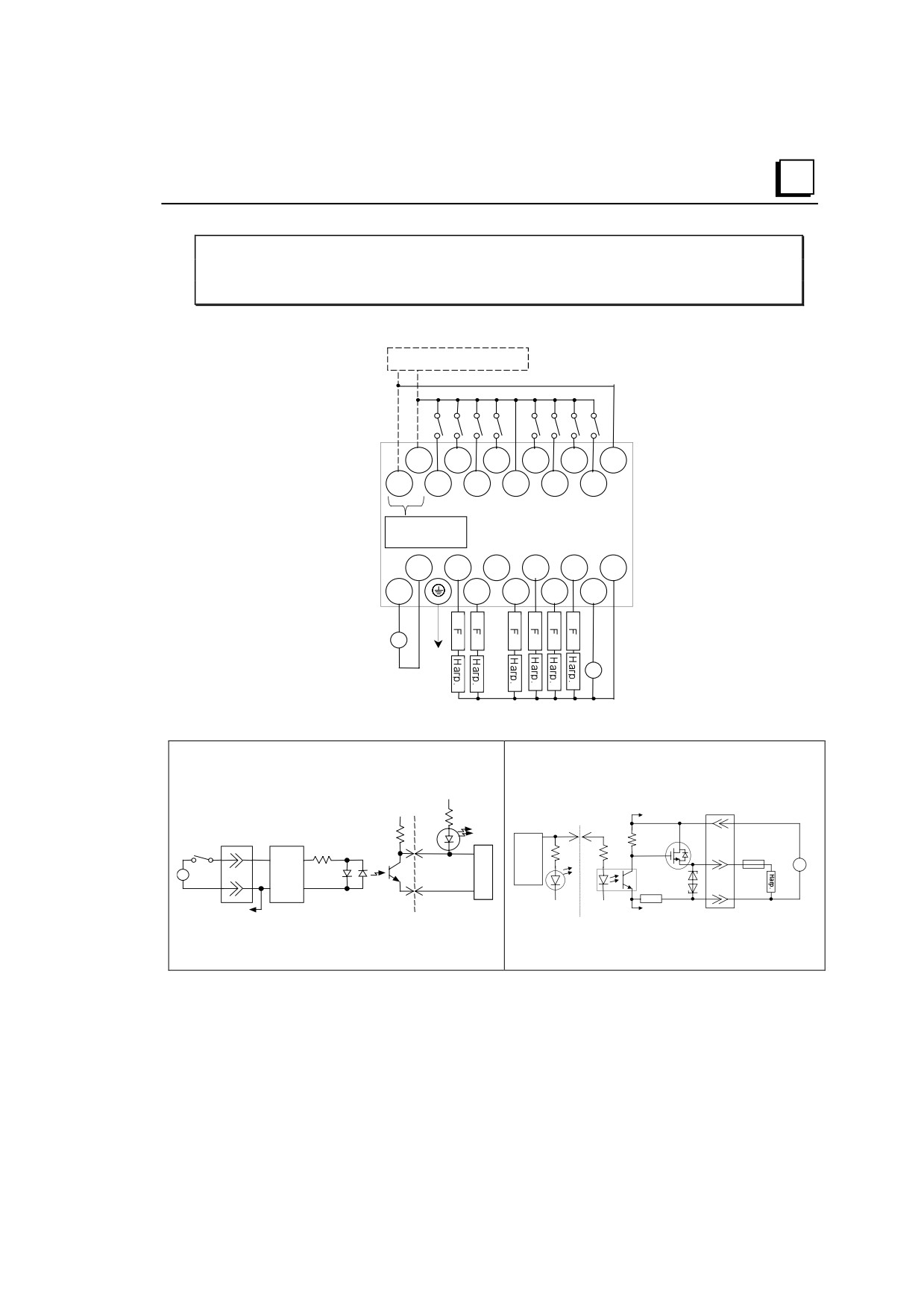

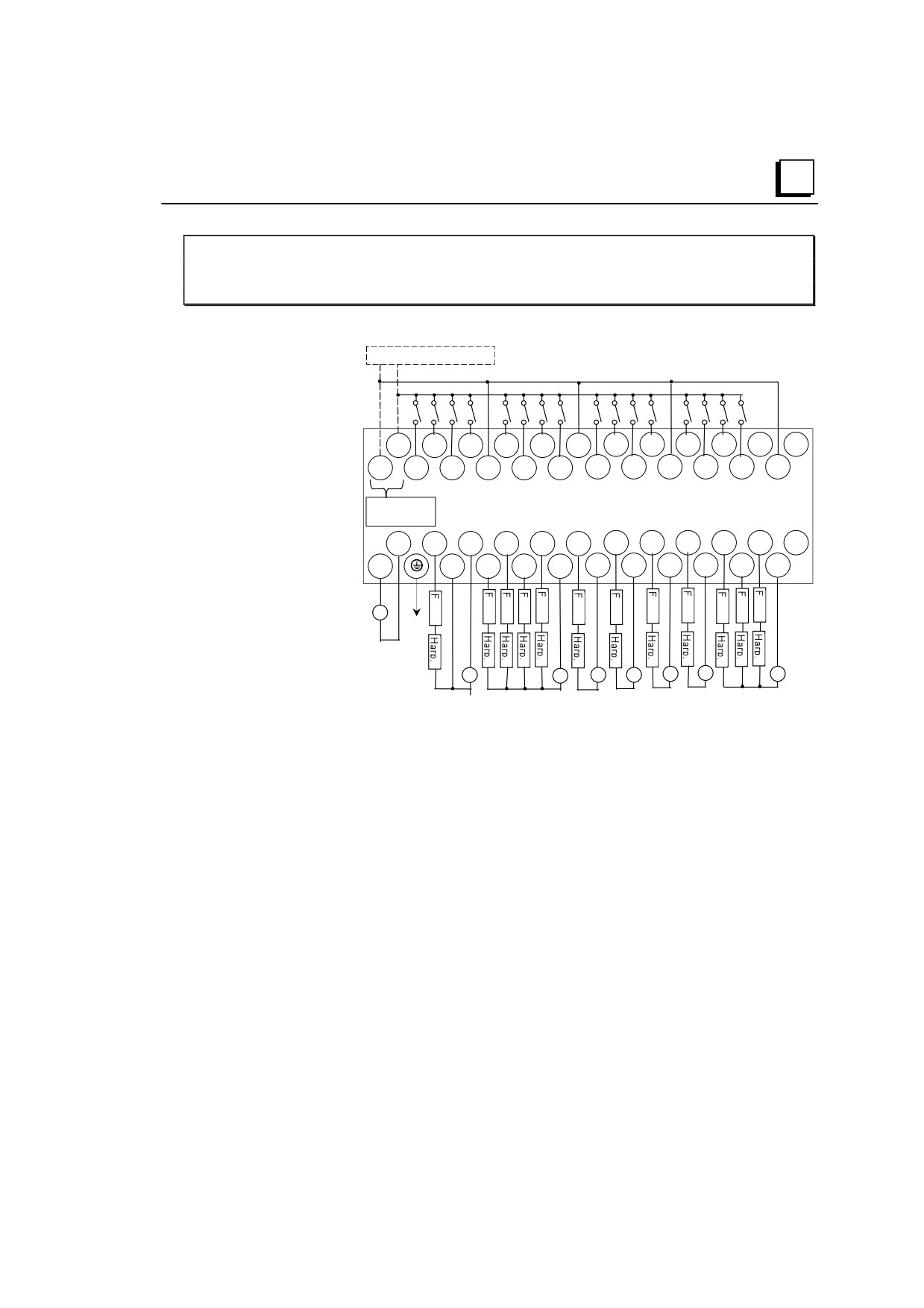

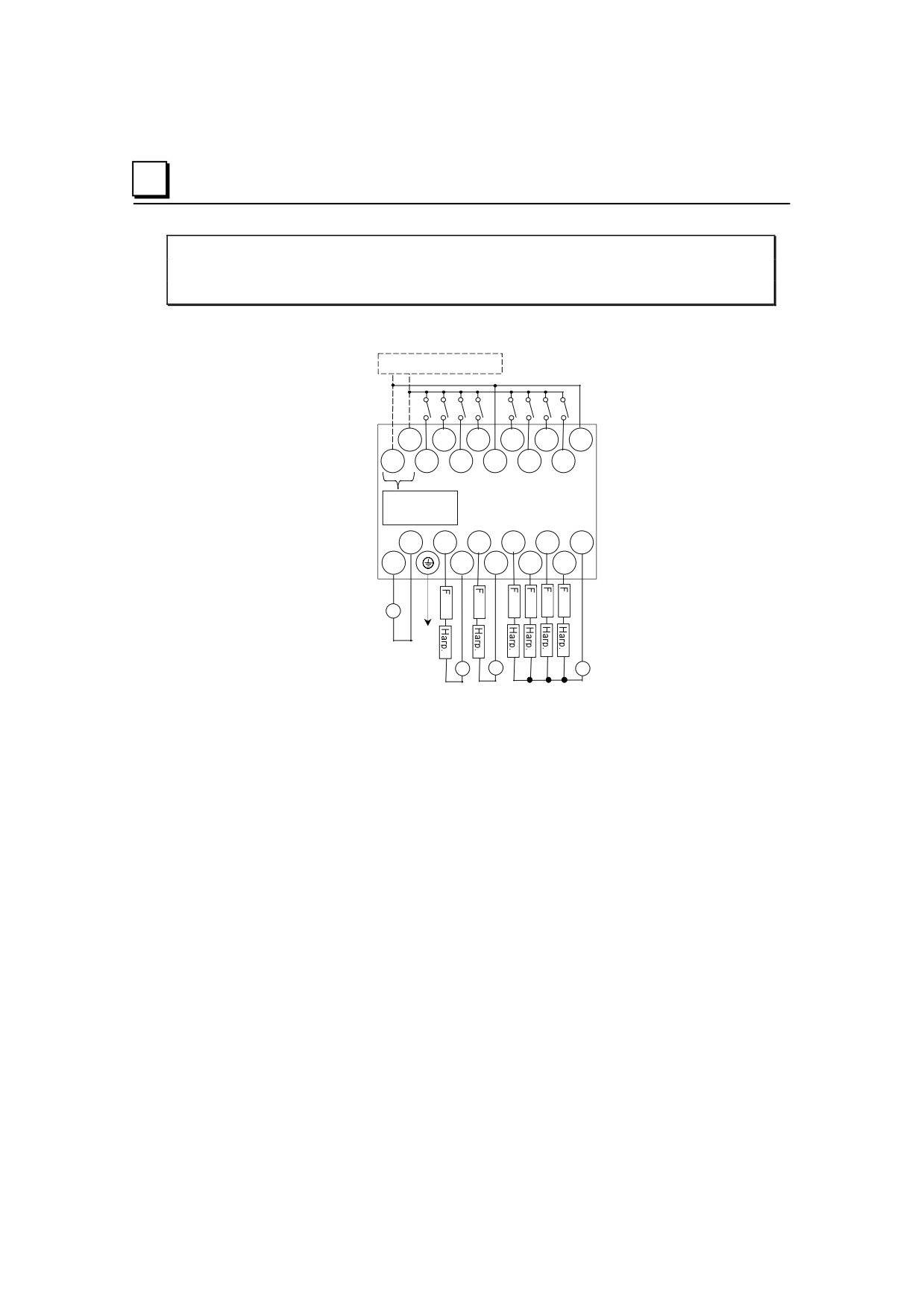

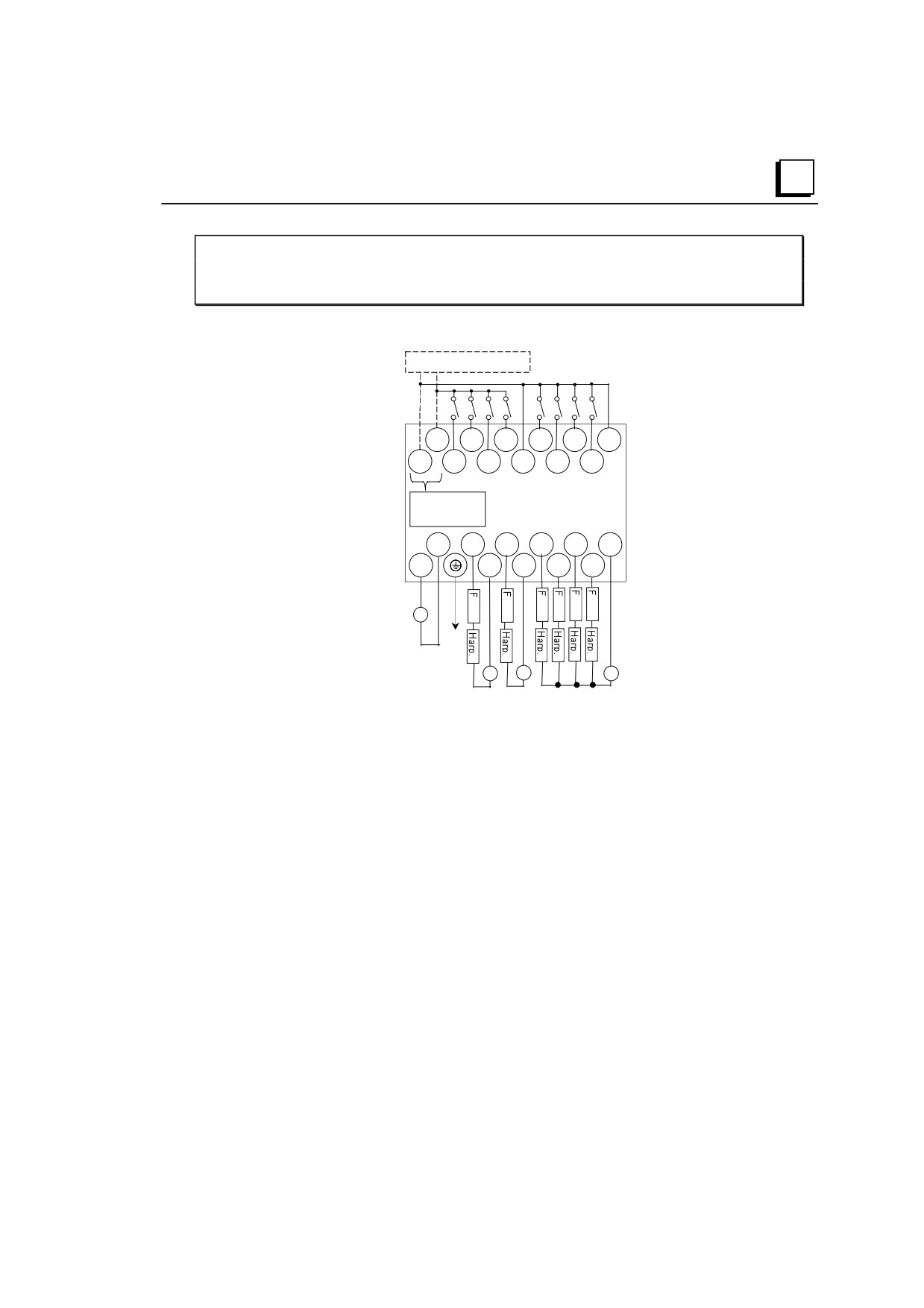

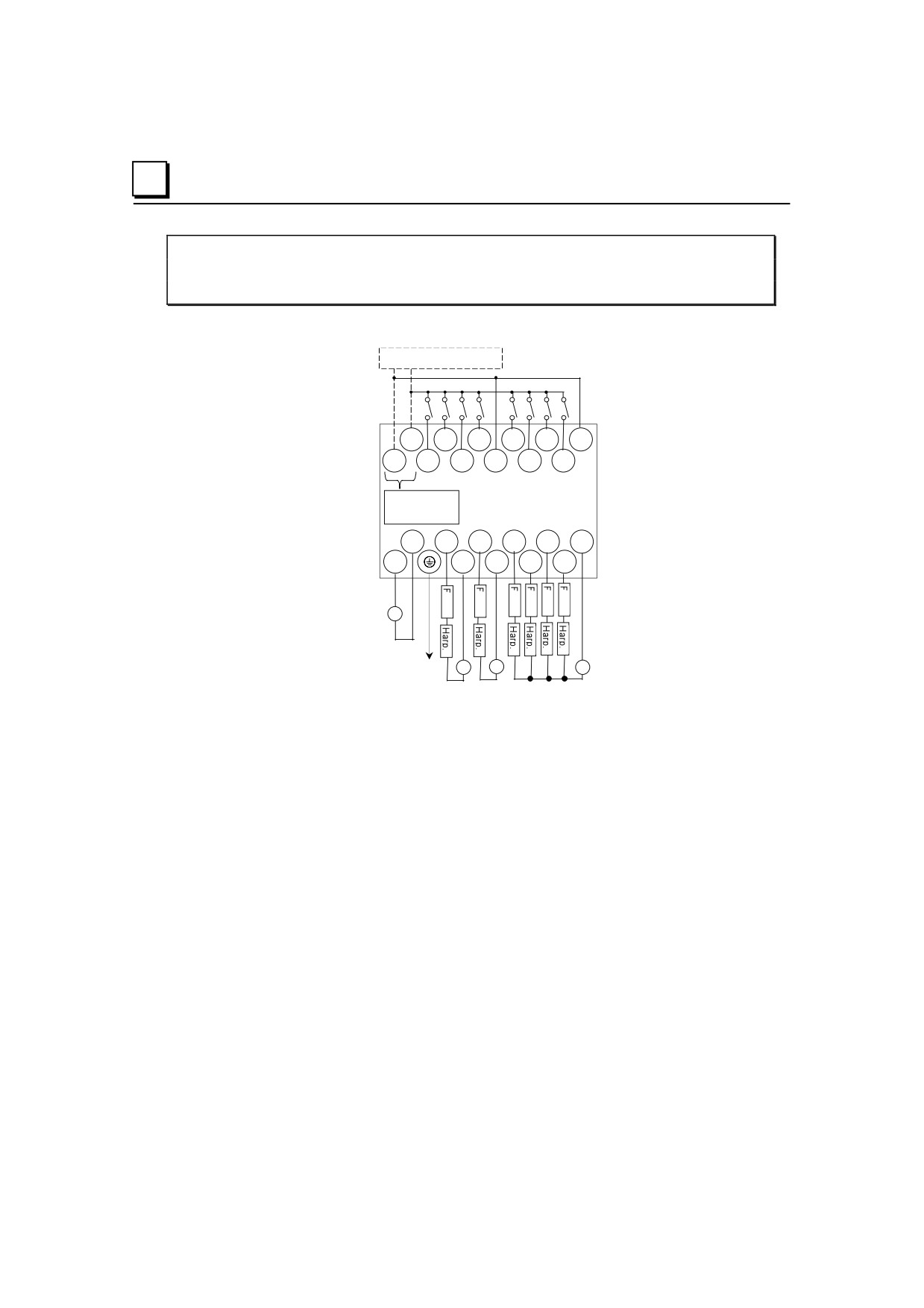

Подключение и принципиальные схемы

* При использовании I1-I8 в качестве

входов высокоскоростных счетчиков

входные ключи должны быть

полупроводниковыми, чтобы избежать

12+

I 2

I 4

I 5

I 7

C 2

I 10

I 12

C 3

I 14

I 16

C 4

дребезга контактов, который может

12-

I 1

I 3

C 1

I 6

I 8

I 9

I 11

C 3

I 13

I 15

C 4

привести к появлению лишних счетных или

стробирующих сигналов.

=12 В, 200 мА

-V

Q 1

V1

Q 3

Q 5

Q 6

Q 7

Q 8

Q 9

Q 10

Q 12

C 7

+V

C 1

Q 2

Q 4

C 2

C 3

C 4

C 5

C 6

Q 11

C 7

+

-

Земля

12 В

Питание

Питание

Питание нагрузки

Питание

нагрузки

нагрузки

нагрузки

Глава 5 ПЛК VersaMax Micro, 28 каналов

5-59

5

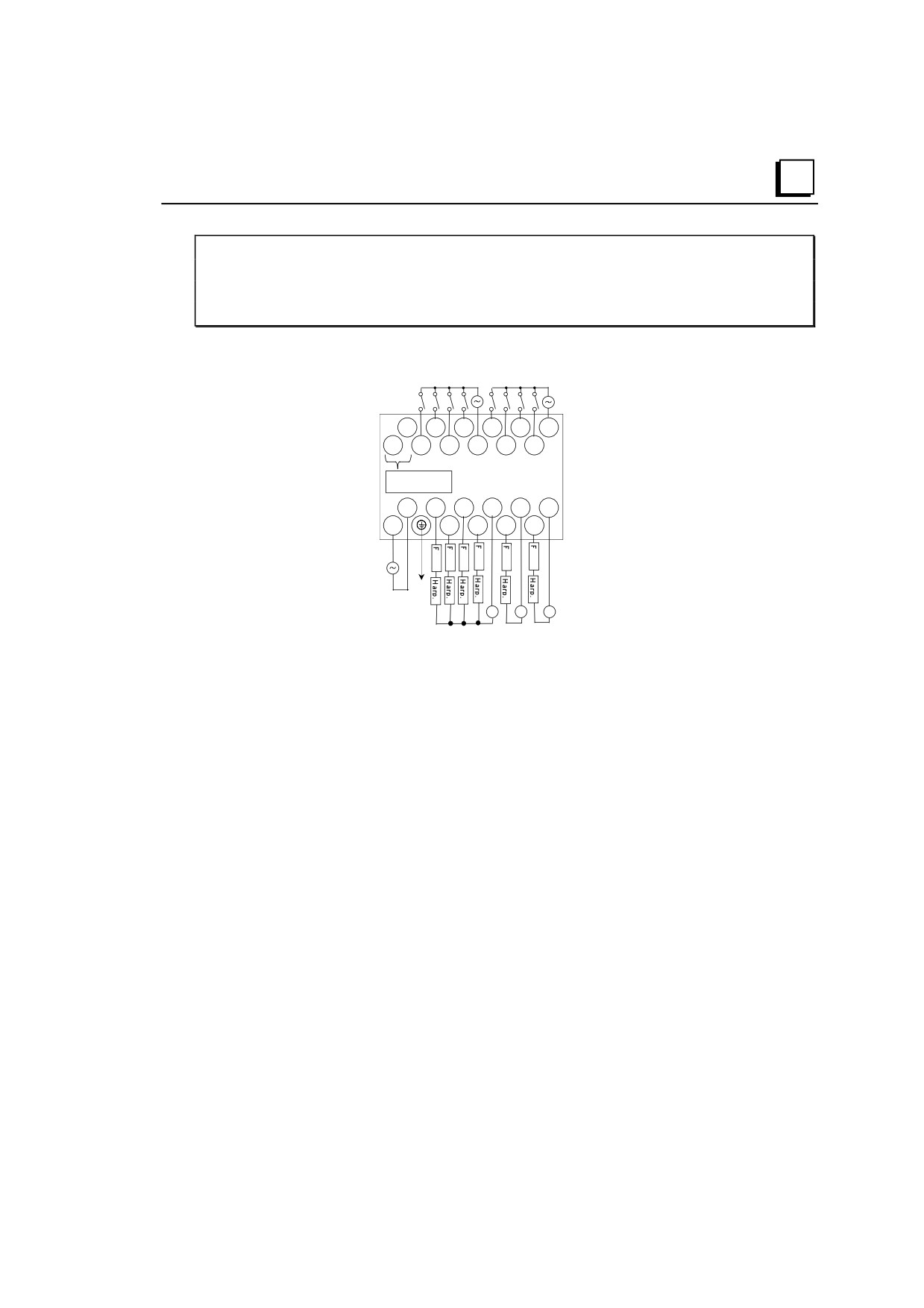

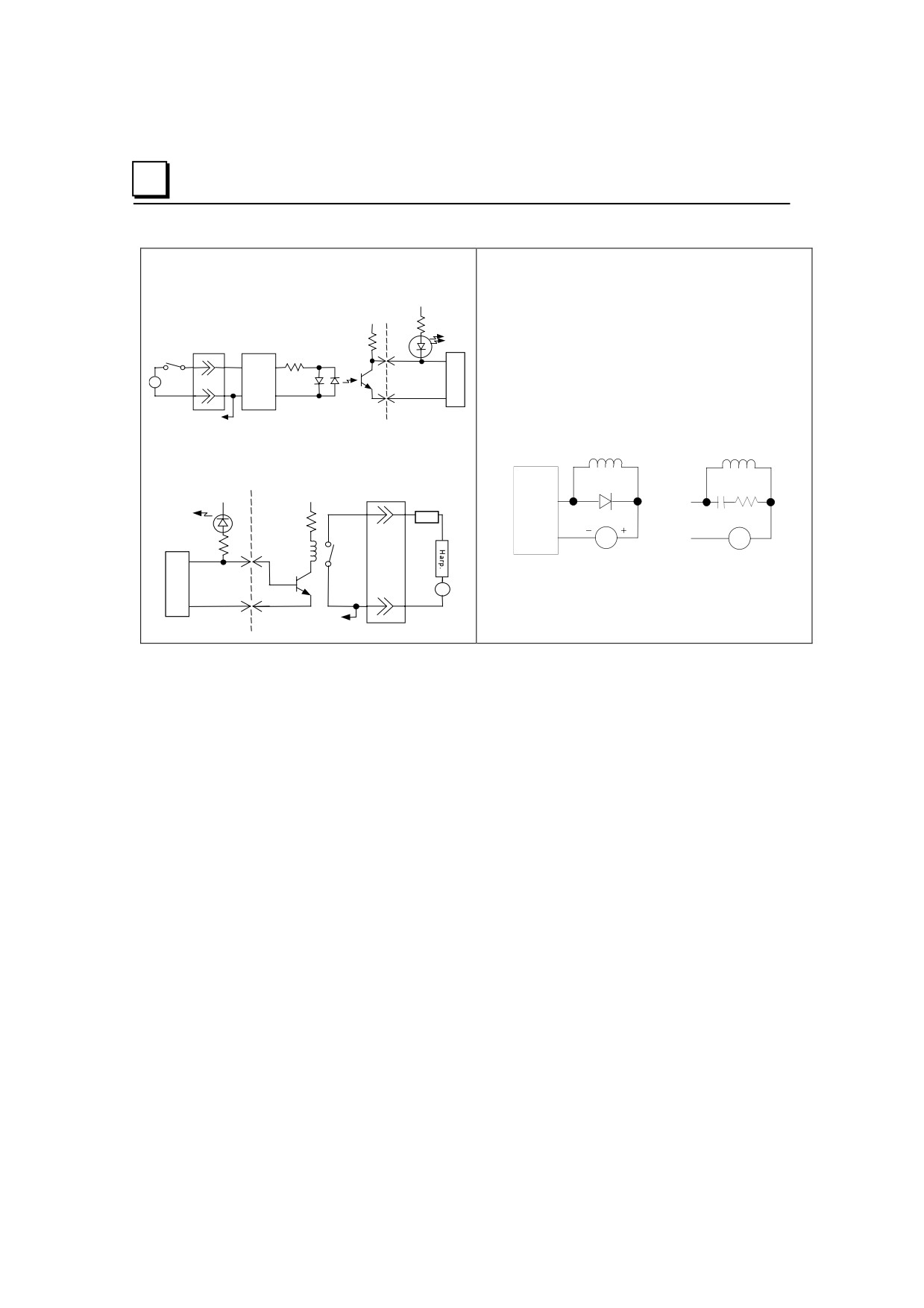

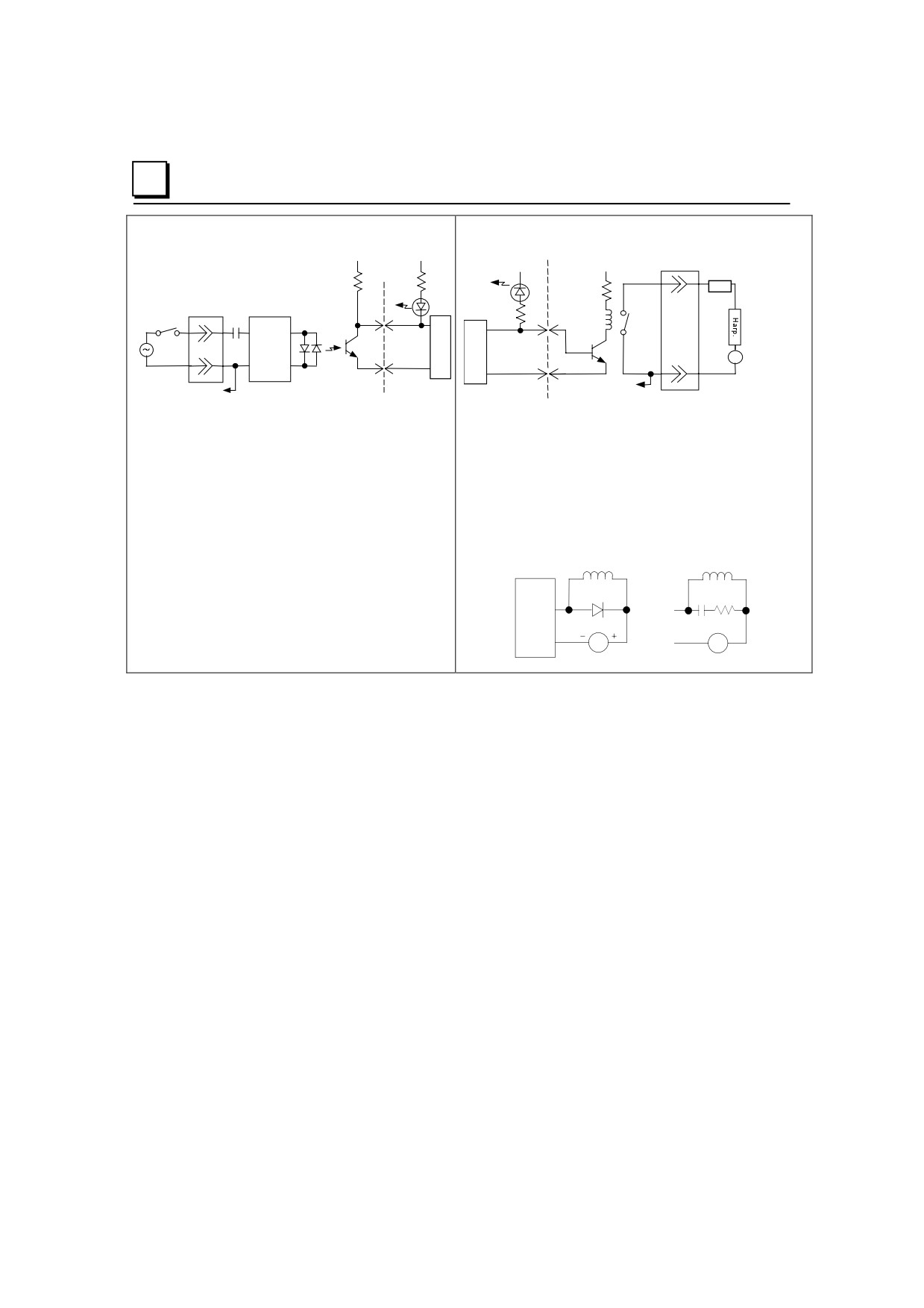

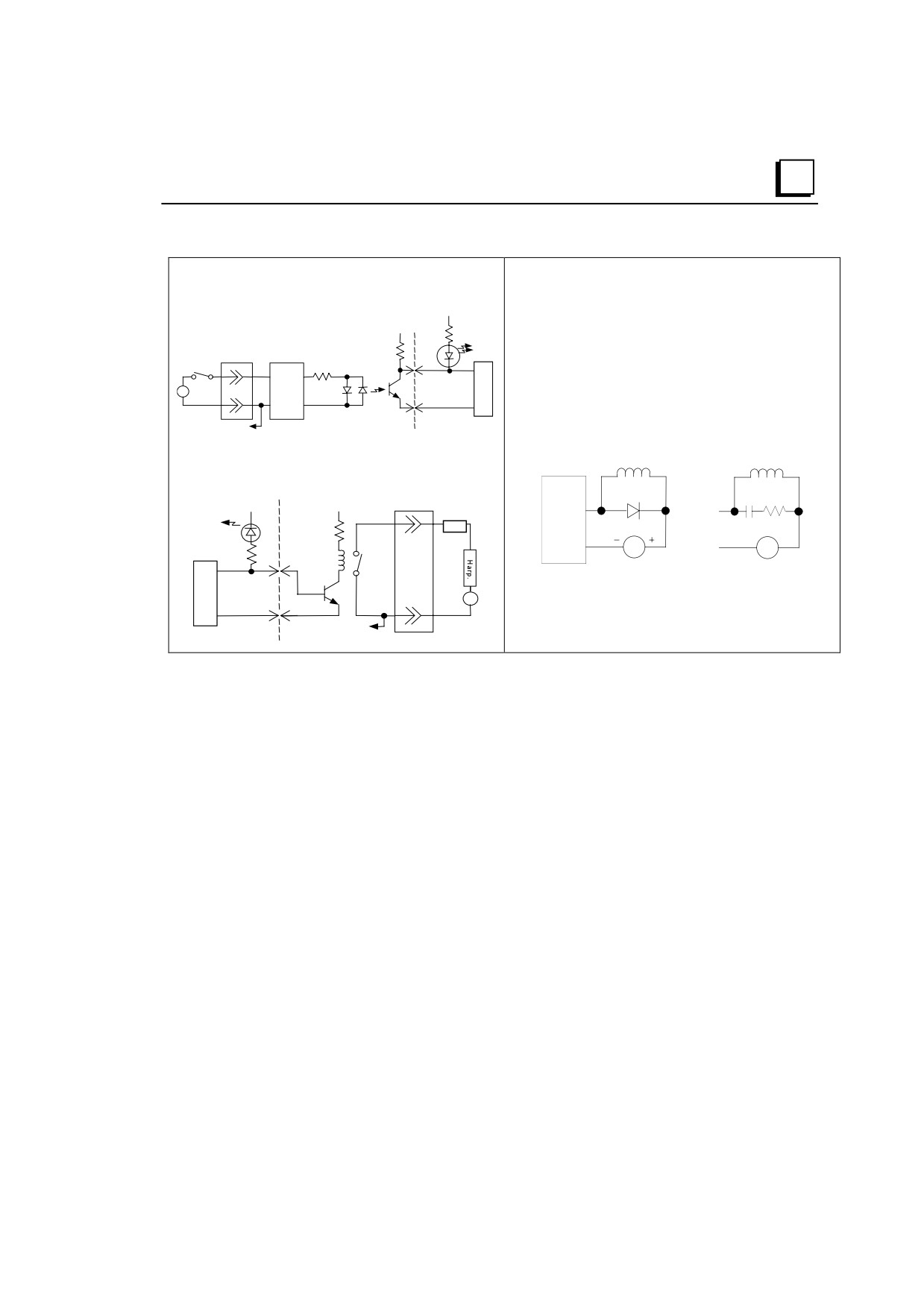

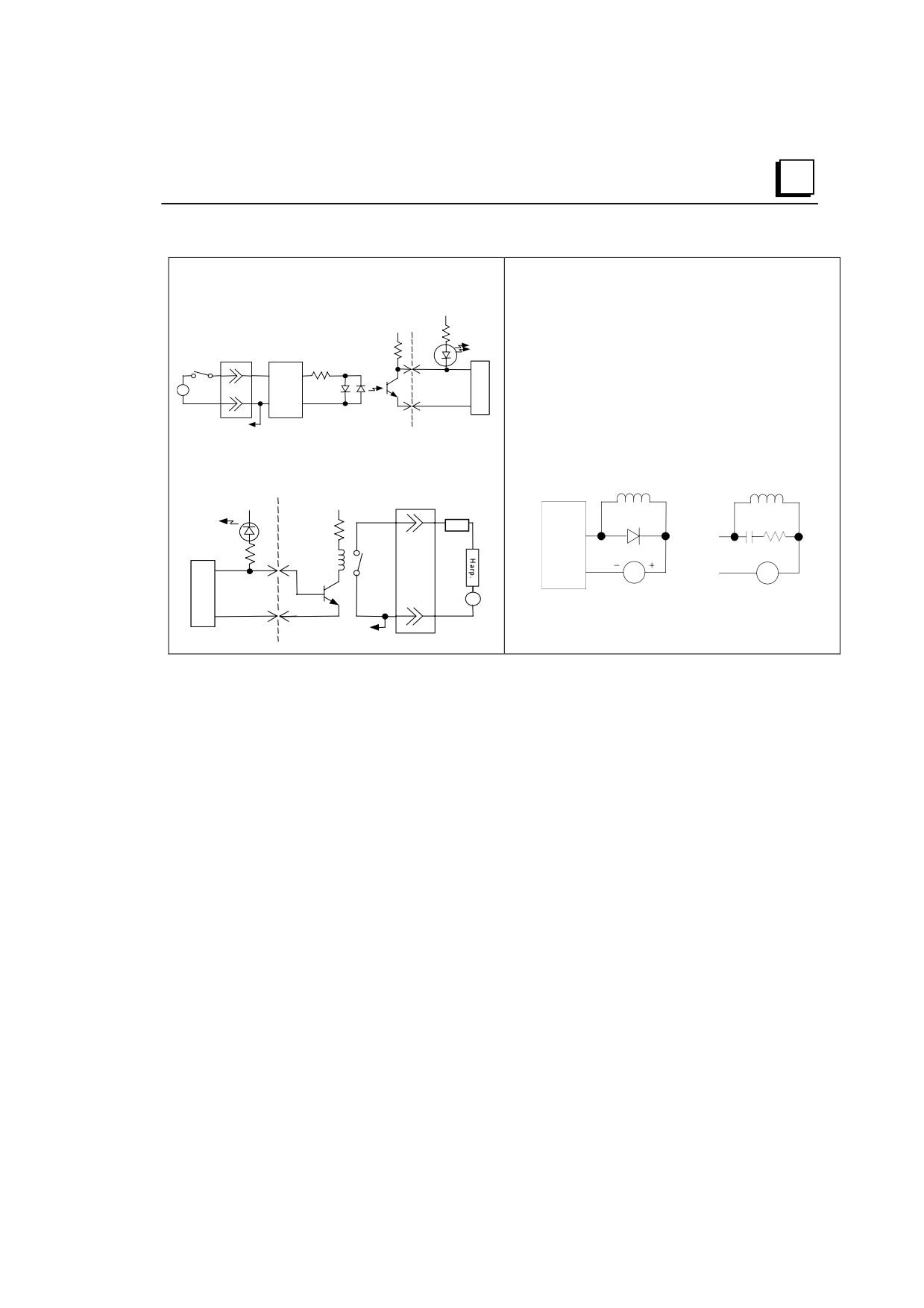

Типовая схема входа =12 В с

Типовая схема релейного выхода

положительной/отрицательной логикой

Клеммник

5В

0 В

12 В

* Показано положительное подключение; изменится

5В

F

полярность питания 12 В для отрицательного подключения.

Свето-

Свето-

диод

диод

Клеммник

2.8 кОм

Фильтр

+

ЦПУ

12 В

высокой

ЦПУ

Питание

-

частоты

COM

В/В

Общий

К другим цепям

К другим цепям

В/В

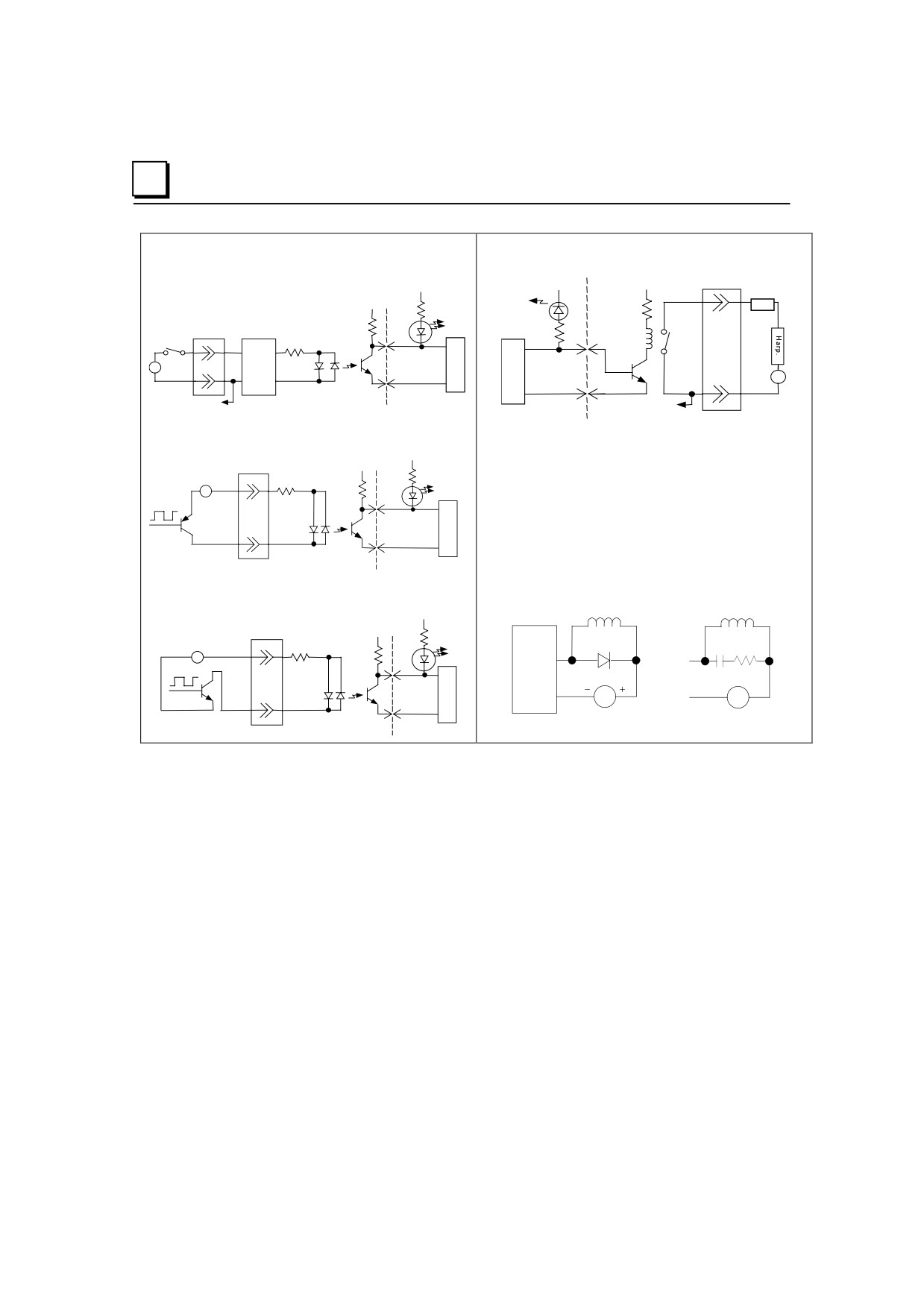

Схема высокоскоростного счетчика -

Подключение с положительной логикой

Релейные выходы не имеют плавкого

5В

предохранителя. Каждый выходной канал должен

Клеммник

5В

иметь внешний предохранитель (максимум 2 А) для

12 В

2.8 кОм

защиты выходных контактов.

+

- COM

Свето-

диод

При управлении индуктивными нагрузками должны

использоваться цепи подавления бросков

ЦПУ

напряжения. При использовании подавляющих цепей

Импульсы

ресурс контактов реле приближается к ресурсу при

В/В

работе с активной нагрузкой. В типовом контуре

подавления для нагрузки по постоянному току показан

Схема высокоскоростного счетчика -

диод 1N4934, 1 А, 100 В.

Подключение с отрицательной логикой

5В

Постоянный ток

Переменный ток

Клеммник

12 В

5В

2.8 кОм

Свето-

Релей-

1 A, 100 В

-

+

COM

диод

ный

выход

.022 мкФ, 100 Ом

Импуль-

ЦПУ

COM

сы

~

В/В

5-60

VersaMax® ПЛК Micro и ПЛК Nano Руководство пользователя - Июнь 2002

5

IC200UDR010

28-канальный ПЛК Micro, (16) входов =24 В,

(1) выход =24 В, (11) релейных выходов, питание =24 В

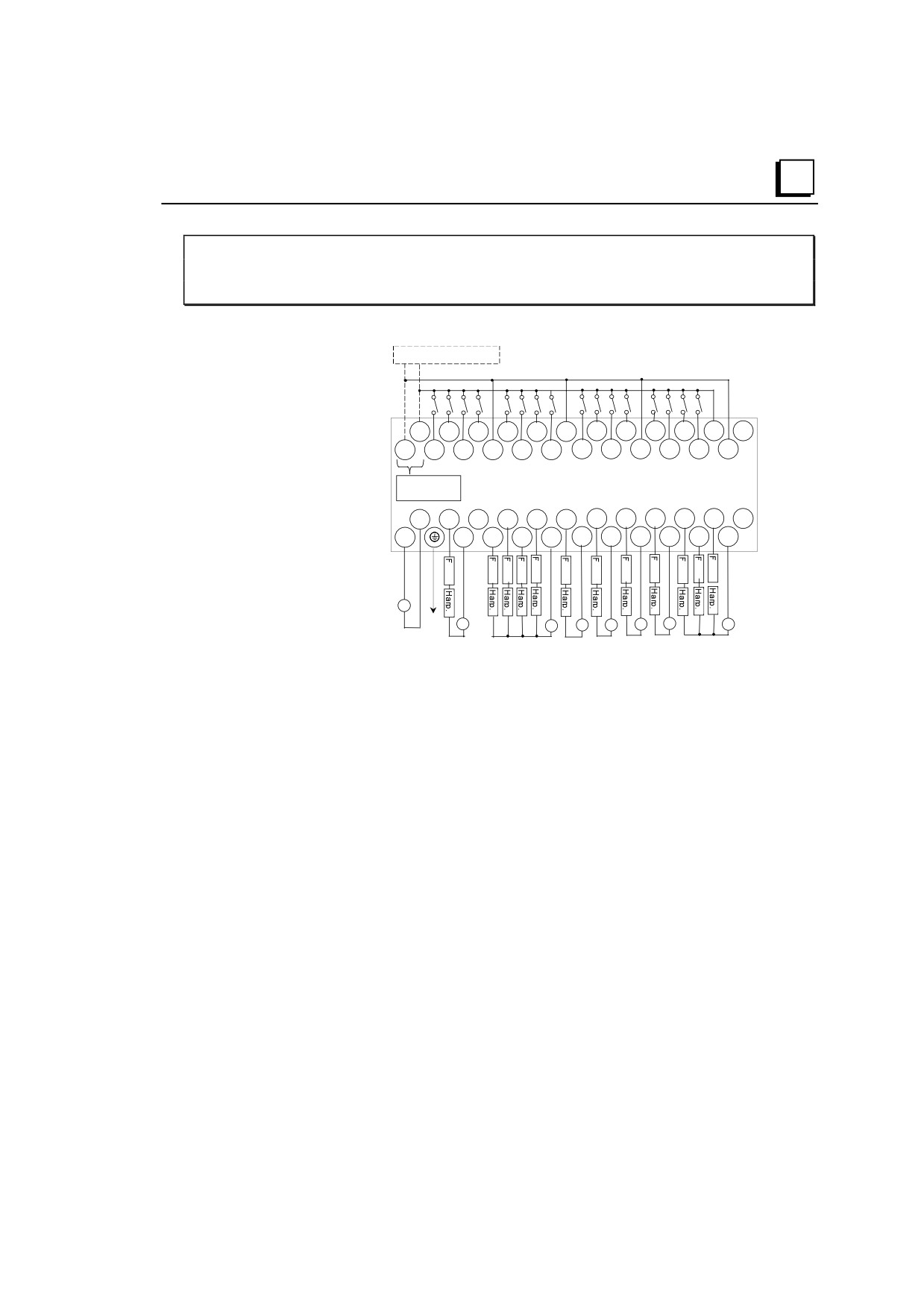

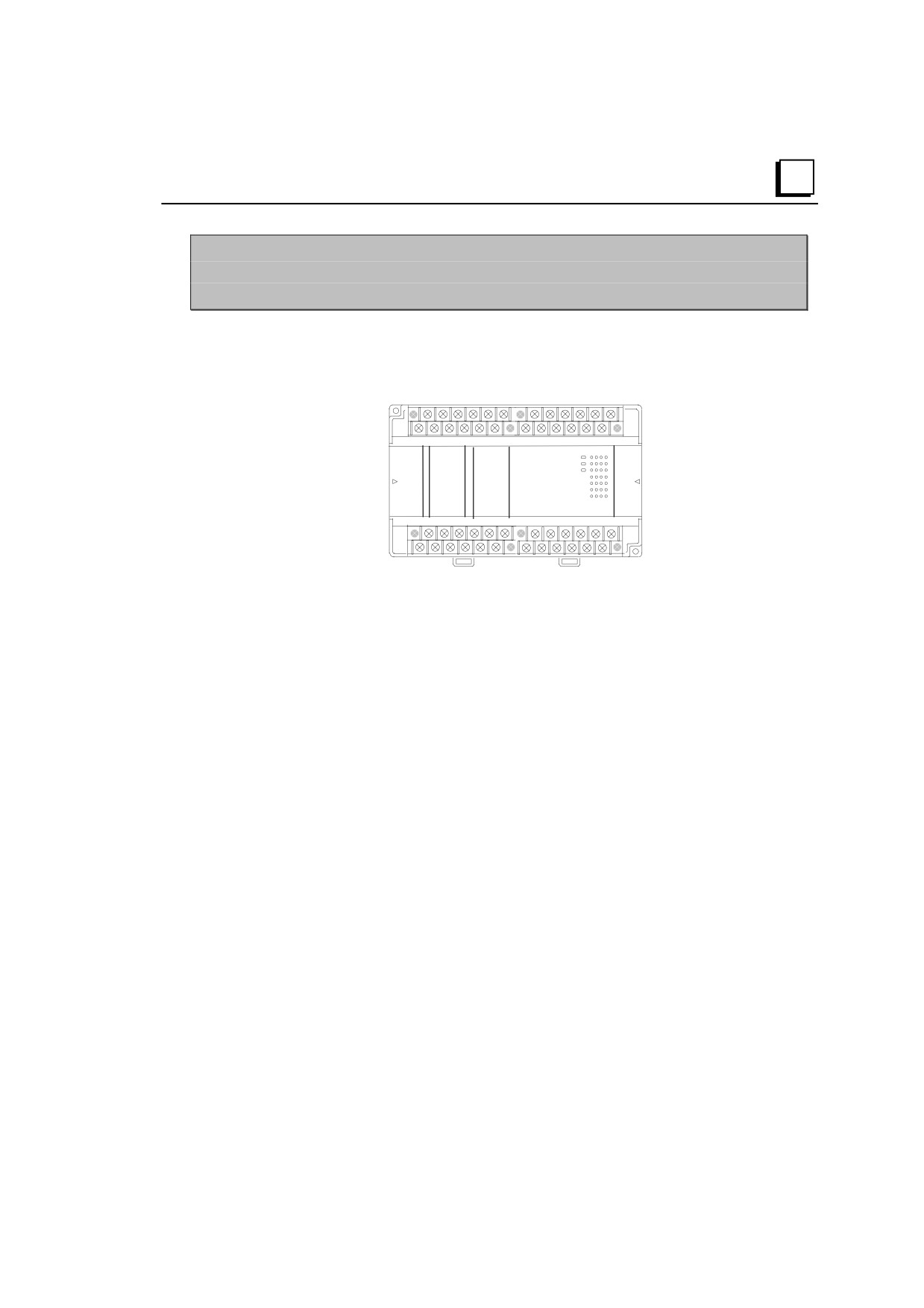

ПЛК VersaMax Micro IC200UDR010 имеет шестнадцать входов постоянного тока, один выход

постоянного тока и одиннадцать релейных выходов на 2 А с нормально разомкнутыми

контактами.

Основные особенности

■ Номинальное напряжение питания =24 В.

■ Шестнадцать конфигурируемых входов постоянного тока, которые могут быть

использованы как стандартные входы с положительной или отрицательной логикой или

как входы высокоскоростного счетчика.

■ Одиннадцать релейных выходов Form A (SPST- однополюсный и на одно направление).

■ Один выход постоянного тока, который может быть использован как стандартный, HSC,

ШИМ или числоимпульсный выход.

■ Питание =24 В для полевых устройств (до 200 мА).

■ Может быть подключено до четырех блоков расширения в любом сочетании.

■ Четыре съемных клеммника под винт с крышками.

■ Два последовательных коммуникационных порта. Порт 1 (RS-232) поддерживает

протоколы SNP/SNPX слэйв. Порт 2 (RS-485) поддерживает протоколы SNP/ SNPX

слэйв и мастер, а также RTU слэйв и последовательного ввода-вывода (Serial I/O).

■ Переключатель режимов Run/Stop, который может быть сконфигурирован либо для

запуска/остановки работы, либо как переключатель защиты памяти, его можно

использовать для очистки таблицы ошибок при возникновении фатальных ошибок.

■ Календарь (дата и время суток).

■ Два аналоговых потенциометра.

■ Полнофункциональный набор команд с операциями с плавающей точкой. Прикладное

программирование на языке релейно-контактной логики (LD) или в текстовом

представлении (IL).

■

9K слов памяти для хранения программ, 2048 слов регистров.

Глава 5 ПЛК VersaMax Micro, 28 каналов

5-61

5

IC200UDR010

28-канальный ПЛК Micro, (16) входов =24 В,

(1) выход =24 В, (11) релейных выходов, питание =24 В

Входы

Каждый вход, вне зависимости от того, используется ли он как стандартный или HSC вход,

может иметь положительную или отрицательную логику. Ток во входном канале

преобразуется в логическую 1 в таблице входов (%I). Входные характеристики совместимы с

широким спектром входных устройств, таких как кнопки, концевые выключатели и

электронные бесконтактные переключатели.

Спецификации входов постоянного тока

Количество входов

16

Номинальное входное напряжение

24 В

Диапазон входных напряжений

0 - 30 В

Входной ток

типовой: 7.5 мА

Входное сопротивление

2.8 кОм

Входное пороговое напряжение ON (1)

минимум 15 В

OFF (0)

максимум 5 В

Входной пороговый ток

ON (1)

максимум 4.5 мА

OFF (0)

минимум 1.5 мА

Время отклика

0.5-20 мс конфигурируется для

обычного входа; 100 мкс для HSC

входа

Прочность изоляции

1500 В между полем и логикой

500 В между группами

24-вольтовый источник питания ПЛК Micro может быть использован для входных устройств и

для запитывания входных контуров постоянного тока - примерно по 7.5 мА на вход.

Суммарный ток по входным контурам и внешним устройствам не должен превышать 200 мА.

Глава 5 ПЛК VersaMax Micro, 28 каналов

5-65

5

IC200UDR010

28-канальный ПЛК Micro, (16) входов =24 В,

(1) выход =24 В, (11) релейных выходов, питание =24 В

Выход постоянного тока (Q1)

Выход постоянного тока (Q1) может быть сконфигурирован как стандартный, HSC,

числоимпульсный или ШИМ выход. В следующей таблице представлены спецификации

выхода постоянного тока.

Спецификации выхода постоянного тока

Логика выхода

Положительная логика

Рабочее напряжение

=24 В /=12 В / =5 В

Диапазон напряжений

=24 В, +20%, -80%

Максимальное

0.75 А при =24 В

значение UL Pilot Duty

Максимальное

0.75 A при =24 В

значение активной

0.5 А при =12 В

нагрузки

0.25 A при =5 В

Падение напряжения на

максимум 0.3 В

входе

Отклик

ON (1):

максимум за 0.1 мс (=24 В, 0.2 A)

OFF (0)

максимум за 0.1 мс (=24 В, 0.2 A)

Ток утечки

максимум 0.1 мА

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Плавкий

Выход должен быть обеспечен внешним плавким

предохранитель

предохранителем. Иначе короткое замыкание в

нагрузке может повредить выходной транзистор

модуля, который не может быть заменен

пользователем.

5-66

VersaMax® ПЛК Micro и ПЛК Nano Руководство пользователя - Июнь 2002

5

IC200UDR010

28-канальный ПЛК Micro, (16) входов =24 В,

(1) выход =24 В, (11) релейных выходов, питание =24 В

Релейные выходы (Q2 - Q12)

11 релейных выходов с нормально разомкнутыми контактами ПЛК Micro могут управлять

широким спектром устройств, таких как пускатели электродвигателей, соленоиды и

индикаторы. Коммутационная способность каждого из этих контуров 2 А. Для работы полевых

устройств необходимо подключать внешний источник переменного или постоянного тока.

Спецификации релейных выходов

Рабочее напряжение

=5-30 В или ~5-250 В

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Ток утечки

максимум 15 мА при ~240 В

Максимальное значение

2 А =24 В и ~240 В

UL Pilot Duty

Максимальное значение

2 А =24 В и ~240 В

активной нагрузки

Минимальная нагрузка

1 мА

Максимальный пусковой

5 А на полупериод

ток

Время включения

максимум 15 мс

Время выключения

максимум 15 мс

Ресурс контактов:

20 x 106 механических операций

механический

Ресурс контактов:

Ток: активная

Ток: лампы и

Количество

электрический

нагрузка

соленоиды

операций

~ 240 В, ~120 В, =24 В

2 A

0.6 A

200 000

Глава 5 ПЛК VersaMax Micro, 28 каналов

5-67

5

IC200UDR010

28-канальный ПЛК Micro, (16) входов =24 В,

(1) выход =24 В, (11) релейных выходов, питание =24 В

Высокоскоростные счетчики

ПЛК VersaMax Micro UDR010 может быть сконфигурирован для работы со встроенным

высокоскоростным счетчиком и для работы с импульсами.

Если ПЛК сконфигурирован для работы с высокоскоростным счетчиком (HSC), входы с I1 по

I8 могут быть настроены следующим образом:

■ До четырех счетчиков типа A или

■ Один счетчик типа A и один типа B.

Каждый счетчик обеспечивает непосредственную обработку быстро меняющихся импульсных

сигналов с частотой до 10 кГц для применения в устройствах управления промышленным

оборудованием, например, для турбинного расходомера, для измерения скорости, обработки

материалов, управления движением и управления технологическим процессом.

Каждый счетчик может использоваться независимо. Счетчики типа A могут быть

сконфигурированы для прямого и обратного отсчета (по умолчанию - прямой) и для работы

по переднему или заднему фронту импульса (по умолчанию - передний). В счетчике типа B

используется функция A Quad B.

Выход постоянного тока (Q1) может быть сконфигурирован как HSC, числоимпульсный или

ШИМ выход. Релейные выходы могут быть сконфигурированы как три HSC выхода.

Релейные выходы не могут использоваться как числоимпульсные или ШИМ выходы.

Спецификации HSC входа/ ШИМ и числоимпульсного выхода

Имеющиеся

Четыре счетчика типа A или один счетчик типа A

высокоскоростные счетчики

и один типа B

Максимальная частота

10 кГц

счетчика

Входное напряжение

ON (1)

15 В

OFF (0) 5 В

Длительность счетного

20%-80% периода при 10 кГц

импульса

Регистры счетчика

16 бит

Выходы

Напряжение нагрузки

Q1:

5/12/24 В

Q2-Q4: См. спецификации релейных выходов

Максимальная частота

(только Q1) 5 кГц

импульсов

Возможные типы

Четыре HSC выхода или три HSC выхода плюс

один числоимпульсный/ШИМ выход.

5-68

VersaMax® ПЛК Micro и ПЛК Nano Руководство пользователя - Июнь 2002

5

IC200UDR010

28-канальный ПЛК Micro, (16) входов =24 В,

(1) выход =24 В, (11) релейных выходов, питание =24 В

Подключение и принципиальные схемы

24 В

При использовании I1-I8 в качестве

входов высокоскоростных счетчиков

входные ключи должны быть

полупроводниковыми, чтобы

избежать дребезга контактов,

который может привести к

появлению лишних счетных или

24+

I 2

I 4

I 5

I 7

C 2

I 10

I 12

C 3

I 14

I 16

C 4

стробирующих сигналов.

24-

I 1

I 3

C 1

I 6

I 8

I 9

I 11

C 3

I 13

I 15

C 4

24 В, 200 мА

При использовании выходов в

качестве ШИМ или числоимпульсных

-V

Q 1

V 1

Q 3

Q 5

Q 6

Q 7

Q 8

Q 9

Q 10

Q 12

C 7

выходов, для импульсов малой

длительности (5% и ниже) требуется

+В

C 1

Q 2

Q 4

C 2

C 3

C 4

C 5

C 6

Q 11

C 7

подключение согласующего

резистора между Q1 и C1.

Рекомендуется резистор 1.5 кОм,

+

0.5 Вт.

Земля

-

24 В

+

-

* Питание

Питание нагрузки

Питание

нагрузки

Глава 5 ПЛК VersaMax Micro, 28 каналов

5-69

5

IC200UDR010

28-канальный ПЛК Micro, (16) входов =24 В,

(1) выход =24 В, (11) релейных выходов, питание =24 В

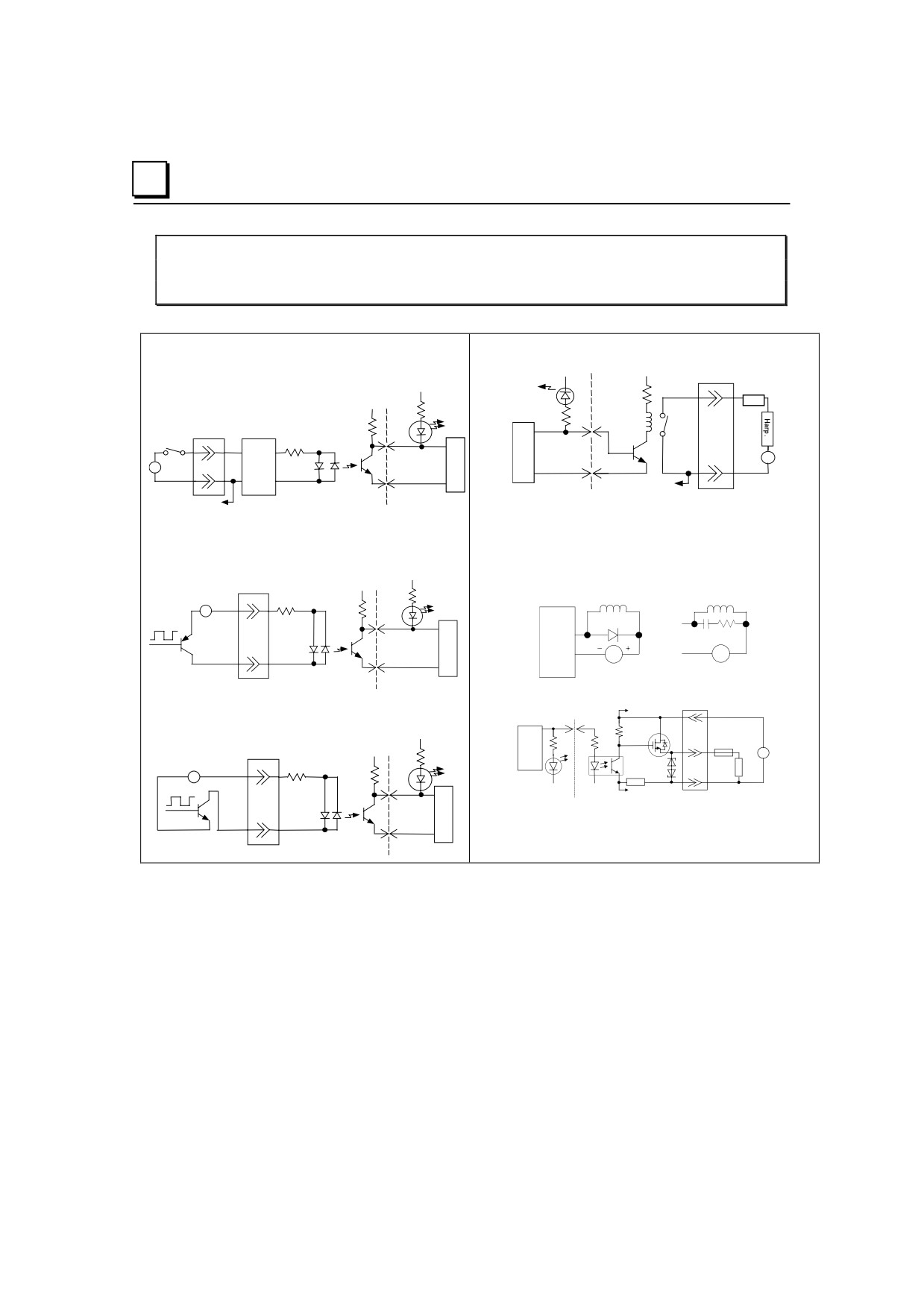

Типовая схема входа =24 В с

Типовая схема релейного выхода

положительной/отрицательной логикой

0В

В/В

24 В

Клеммник

5В

Свето-

диод

F

* Показано положительное подключение; изменится

5В

полярность питания 24 В для отрицательного подключения.

Свето-

диод

Клеммник

2.8 кОм

ЦПУ

Питание

Фильтр

+

24 В

высокой

ЦПУ

-

частоты

Общий

К другим цепям

COM

В/В

К другим цепям

Релейные выходы не имеют плавкого предохранителя. Каждый выход

должен иметь внешний предохранитель (максимум 2 А) для защиты

выходных контактов. При управлении индуктивными нагрузками

должны использоваться цепи подавления бросков напряжения. При

Схема высокоскоростного счетчика -

использовании подавляющих цепей ресурс контактов реле

Подключение с положительной логикой

приближается к ресурсу при работе с активной нагрузкой. В типовом

контуре подавления для нагрузки по постоянному току показан диод

5В

Клеммни

1N4934, 1 А, 100 В.

к

5В

24 В

2.8 кОм

Постоянный ток

Переменный ток

+

- COM

Свето-

диод

Релей-

1 A, 100 В

ный

выход

.022 мкФ, 100 Ом

ЦПУ

Импульсы

COM

~

В/В

Схема высокоскоростного счетчика -

Типовая схема транзисторного выхода на =24 В

К другим цепям

V1

Подключение с отрицательной логикой

5В

24 В

F

внешнее

+

Клеммник

ЦПУ

питание

24 В

5В

2.8 кОм

Свето-

Н

-

-

+

COM

диод

аг

Свето-

р

диод

C1

0 В

0 В

К другим цепям

Клеммник

Импуль-

ЦПУ

сы

В/В

5-70

VersaMax® ПЛК Micro и ПЛК Nano Руководство пользователя - Июнь 2002

ПЛК VersaMax Micro. Блоки расширения, 14

Глава

каналов

6

Данная глава содержит спецификации модулей для следующих блоков расширения

ПЛК VersaMax Micro:

■ IC200UEX009

14-канальный блок расширения, (8) входов ~120 В, (2) релейных

выхода по 10 A, (4) релейных выхода по 2 A, питание ~120/240 В

■ IC200UEX010

14-канальный блок расширения, (8) входов ~120 В, (6) выходов

~120 В, питание ~120/240 В

■ IC200UEX011

14-канальный блок расширения, (8) входов =24 В, (6) релейных

выходов, питание ~120/240 В

■ IC200UEX012

14-канальный блок расширения, (8) входов =24 В, (6) релейных

выходов, питание =24 В

■ IC200UEX013

14-канальный блок расширения, (8) входов =12 В, (6) релейных

выходов, питание =12 В

■ IC200UEX014

14-канальный блок расширения, (8) входов =24 В, (6) выходов

=24 В, питание =24 В

■ IC200UEX015

14-канальный блок расширения, (8) входов =12 В, (6) выходов

=12 В, питание =12 В

■ IC200UEX122

14-канальный блок расширения, (8) входов =24 В, (6) выходов

=24 В с электронной защитой, питание =24 В

6-1

6

Основные особенности блоков расширения VersaMax

При помощи 14-канальных блоков расширения общее количество каналов В/В ПЛК

Micro может быть увеличено до 84. Блоки расширения могут использоваться с

любыми ПЛК Micro, имеющими от 14 до 28 каналов. Блоки расширения могут быть

расположены на расстоянии до 2 метров от ПЛК.

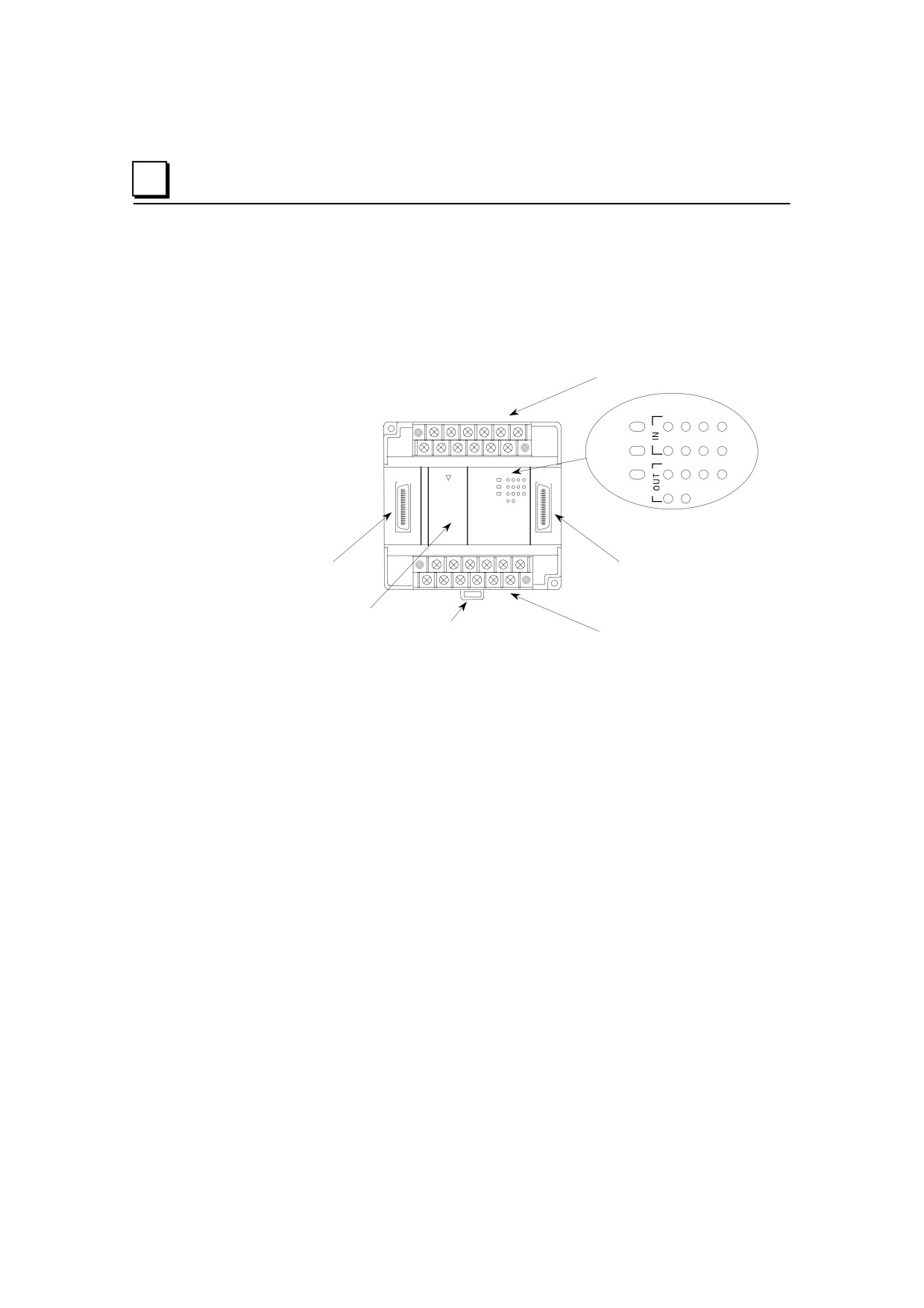

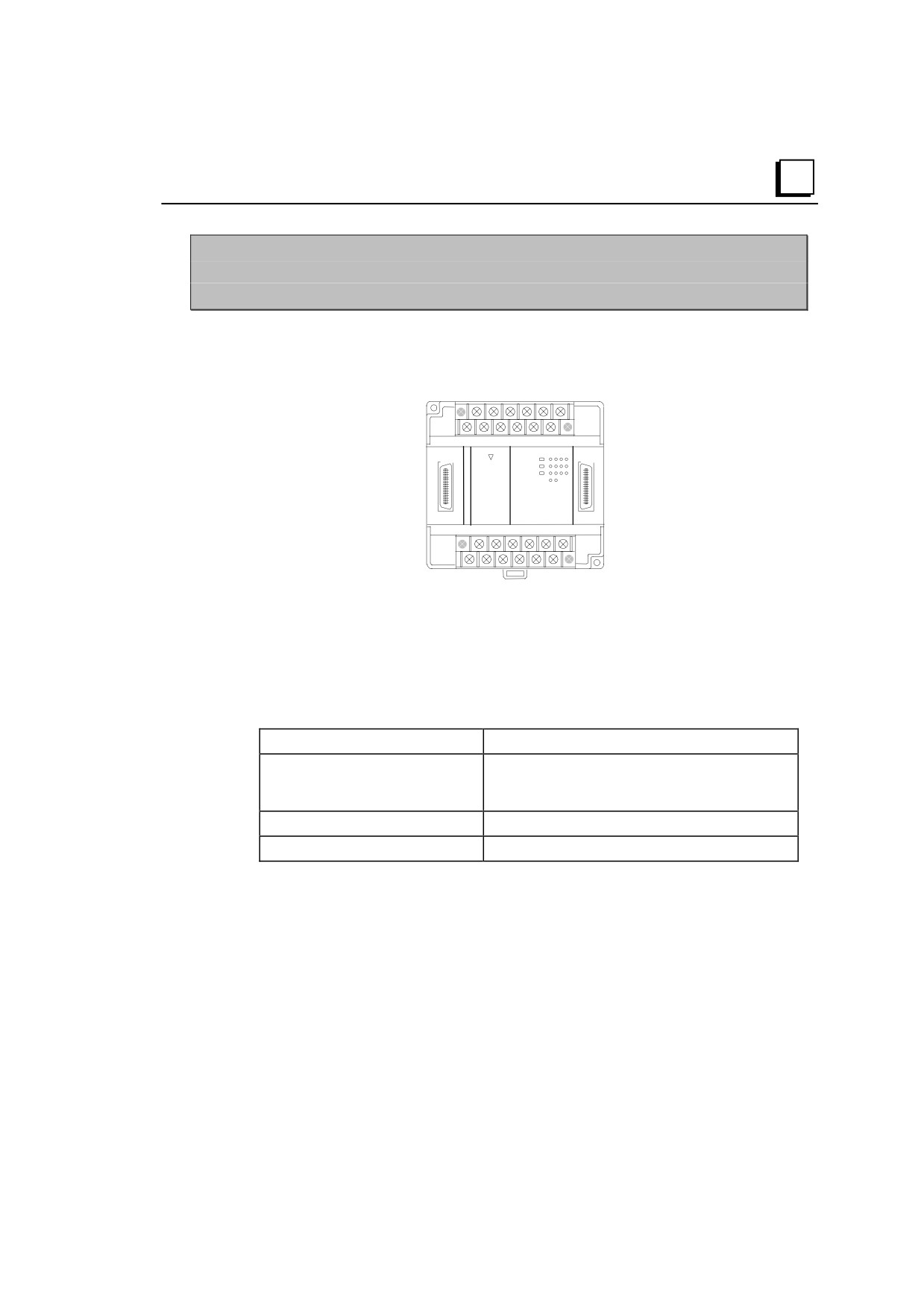

Съемный входной клеммник

1

2

3

4

PWR

5

6

7

8

OK

1

2

3

4

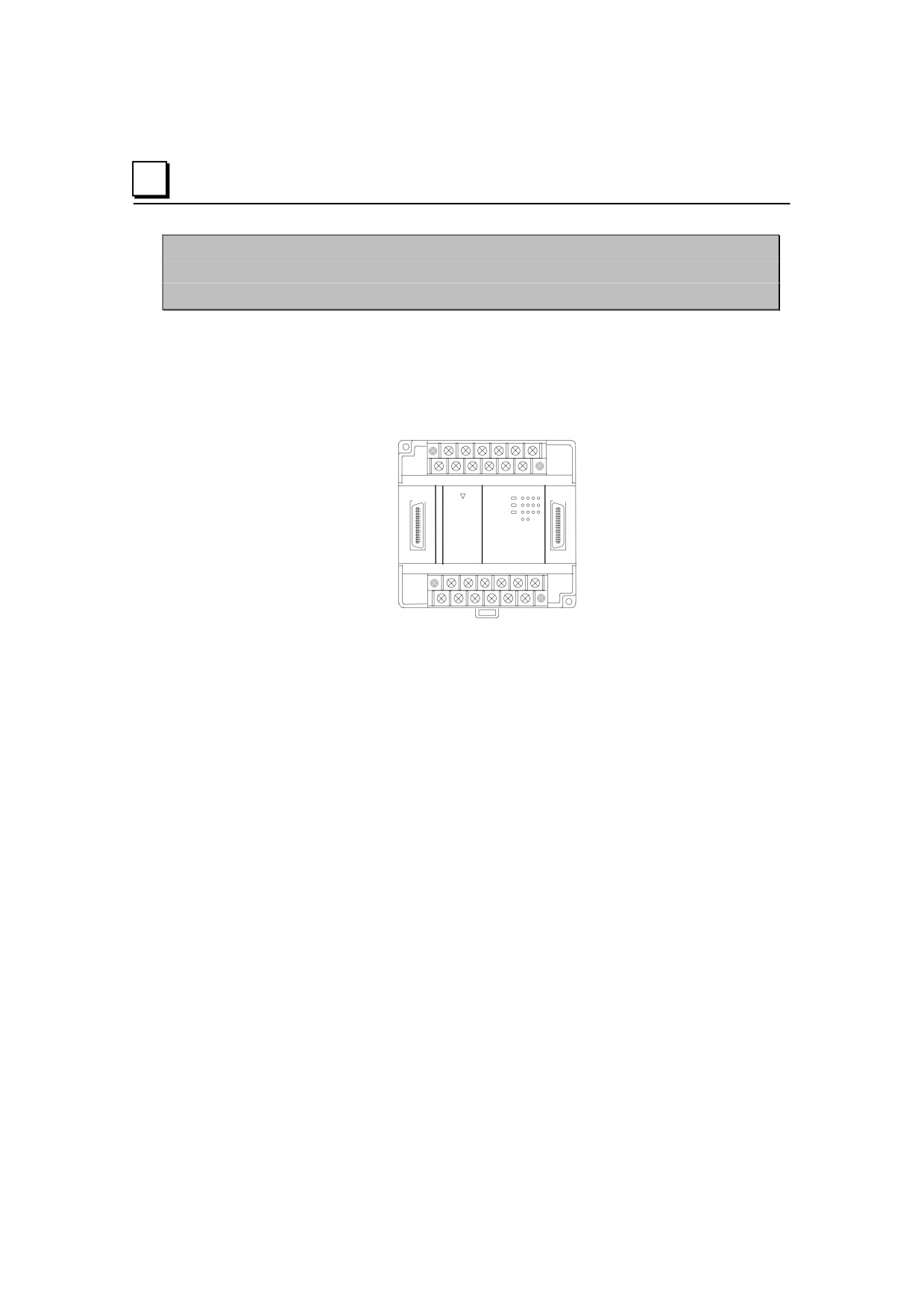

EXP.

EXP.

5

6

Светодиоды состояния

Разъем для

Разъем для подключения

подключения к ПЛК

следующего блока

Micro или к другому

расширения

блоку расширения

не используется

Съемный выходной клеммник

Защелка

Съемные клеммники

Удобное подключение блоков расширения VersaMax обеспечивается при помощи

съемных клеммников. Клеммники с подключенными проводами можно снять с ПЛК

Micro, выключив питание и отвернув два винта.

Разъем расширения

Разъем с левой стороны блока расширения используется для его подключения к

ПЛК Micro или к предыдущему блоку расширения. Разъем с правой стороны блока

расширения может быть использован для подключения еще одного блока

расширения.

Светодиоды состояния

Светодиоды в блоке расширения дают возможность получения оперативной

визуальной информации о состоянии системы. В дополнение к светодиодам для

индикации локальных состояний Power и OK блока расширения, каждому каналу

ввода-вывода соответствует еще по одному светодиоду.

Кабели

В комплектацию каждого блока расширения входит плоский кабель (IC200CBL501)

длиной 0,1 м. Также выпускаются кабели длиной 0.5 м (IC200CBL505) и 1 м

(IC200CBL510).

6-2

6

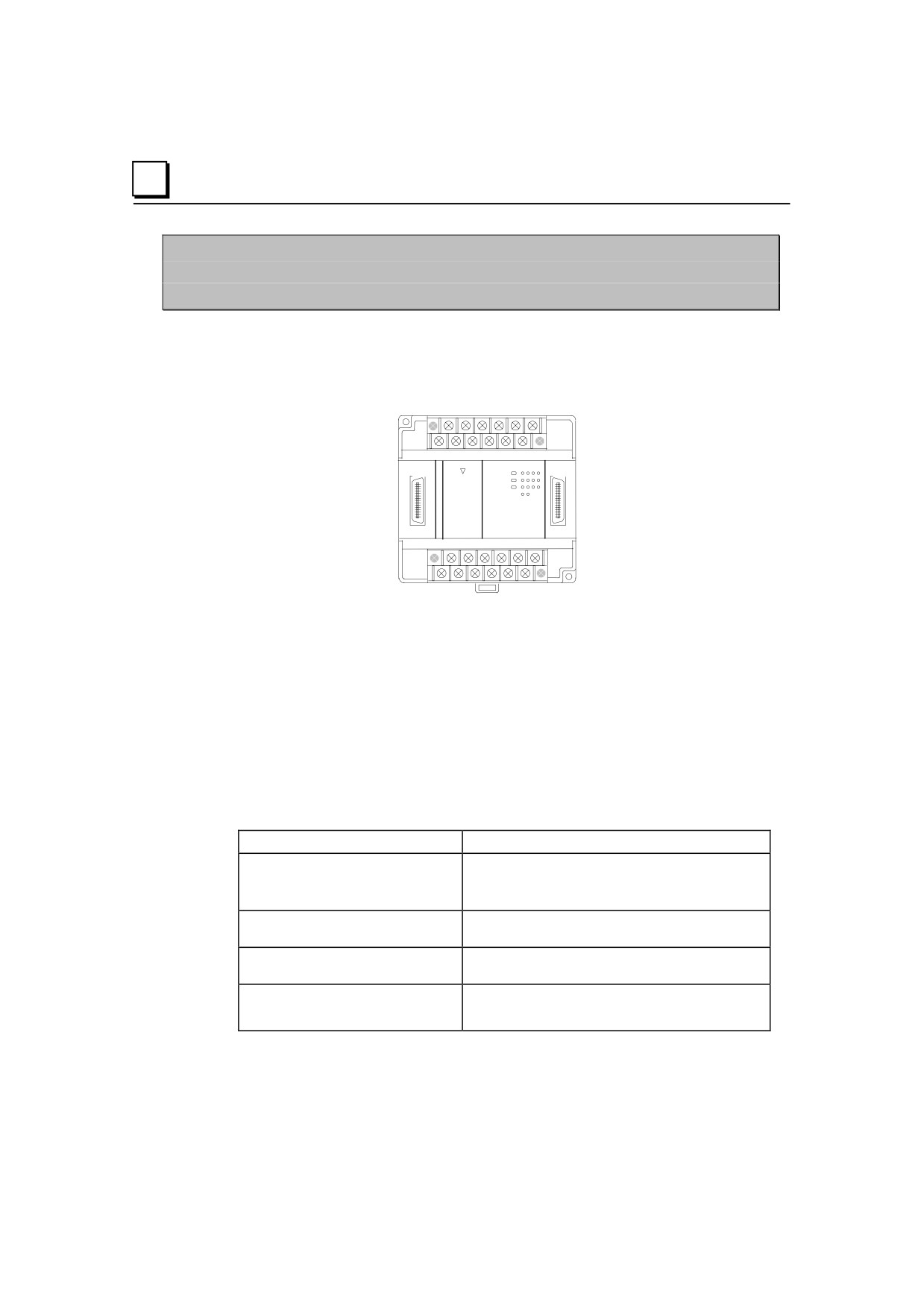

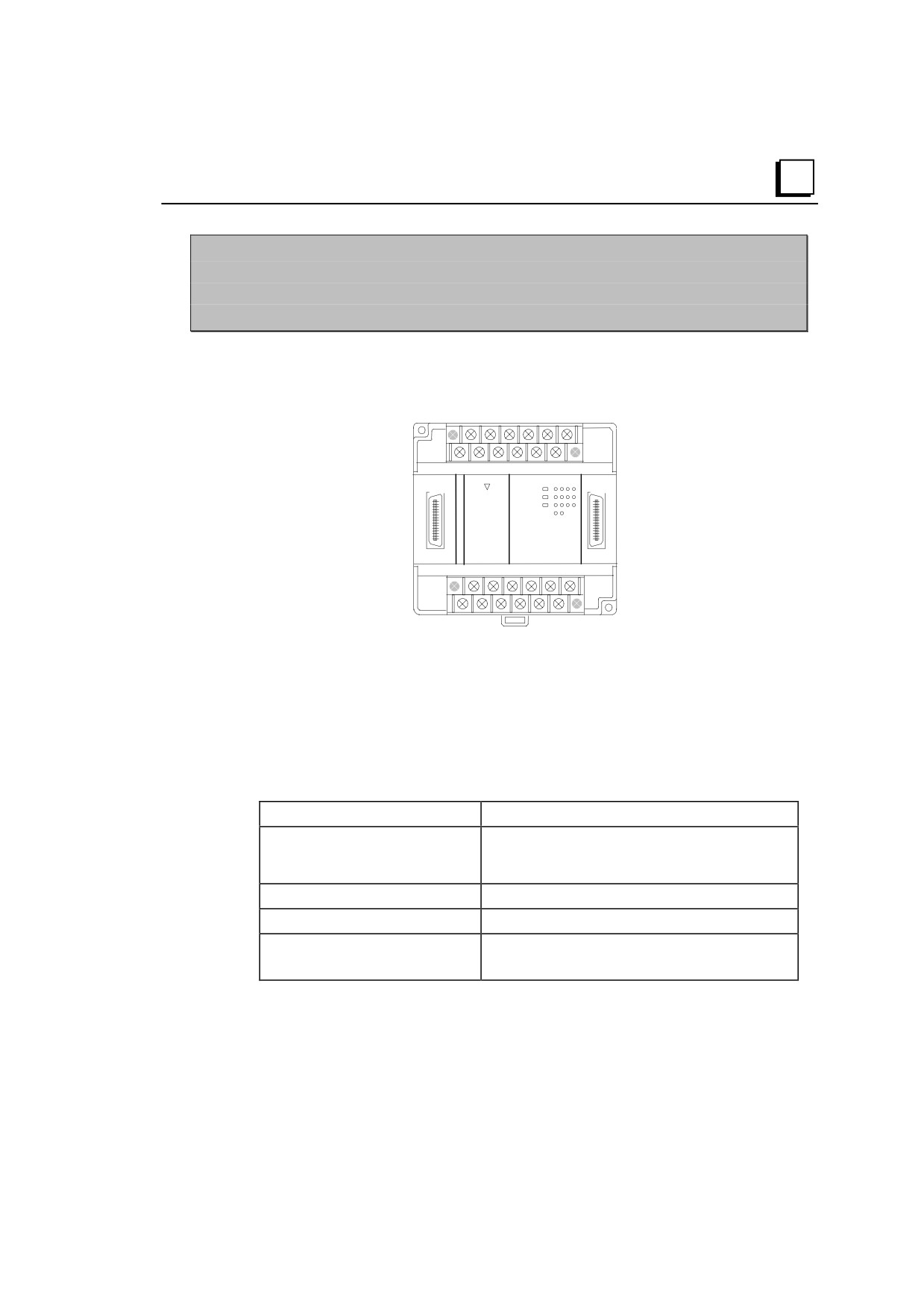

IC200UEX009

14-канальный блок расширения, (8) входов ~120 В,

(2) релейных выхода по 10 A, (4) релейных выхода по 2 A, питание

~120/240 В

Блок расширения IC200UEX009 ПЛК VersaMax Micro имеет восемь входов и шесть

релейных выходов переменного тока: 2 на 10 A и 4 на 2 A.

EXP.

EXP.

Основные особенности

■ Номинальное напряжение питания от ~100 В до ~240 В.

■ Релейные выходы до 10 A

■ Два съемных клеммника под винт с крышками.

Спецификации блока расширения IC200UEX009

Вес

370 г

Размеры модуля

Длина: 90 мм

Высота: 76 мм

Ширина: 95 мм

Входы

Восемь входов переменного тока

Выходы

Шесть релейных выходов

Питание +24 В

максимум 200 мА

(для входных контуров и

подключаемых устройств)

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-3

6

IC200UEX009

14-канальный блок расширения, (8) входов ~120 В,

(2) релейных выхода по 10 A, (4) релейных выхода по 2 A,

питание ~120/240 В

Питание

Спецификации питания

Диапазон

от ~100 -15% до ~240 +10% В

Частота

от 50 -5% до 60 +5% Гц

Провал

10 мс при ~85-100 В.

Пусковое время

2 мс при 40 А

Пусковой ток

максимум 18 A при ~120 В

максимум 30 A при ~200 В

максимум 40 A при ~265 В

Потребляемый ток

типовой: 0.05 A при ~200 В

типовой: 0.10 A при ~100 В

Номинальная потребляемая

11 Вт

мощность

Входы

Входные контуры на ~120 В являются реактивными входами

(резистор/конденсатор). Ток во входном канале преобразуется в логическую 1 в

таблице входов (%I). Для входных контуров требуется источник переменного тока;

с источником постоянного тока их использовать нельзя.

Входные характеристики совместимы с широким спектром входных устройств,

таких как кнопки, концевые выключатели и электронные бесконтактные

переключатели. Для работы полевых устройств необходим источник питания.

6-4

6

Спецификации входов переменного тока

Каналы/группы

4 (I1-I4) и (I5-I8)

Номинальное напряжение нагрузки

~85-132 В, от 50 -5% до 60 +5% Гц

Максимальное входное напряжение

132 В, 50/60 Гц

Входной ток

8 мА (~100 В, 60 Гц)

Напряжение

ON (1)

минимум 80 В, 4.5 мА

OFF (0)

максимум 30 В, 2 мА

Время отклика от OFF (0) до ON (1)

максимум 25 мс

от ON (1) до OFF (0)

максимум 30 мс

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-5

6

IC200UEX009

14-канальный блок расширения, (8) входов ~120 В,

(2) релейных выхода по 10 A, (4) релейных выхода по 2 A,

питание ~120/240 В

Выходы

Шесть релейных выходов с нормально разомкнутыми контактами могут управлять

широким спектром устройств, таких как пускатели электродвигателей, соленоиды и

индикаторы. При этом имеется два отдельных релейных выхода на 10 А и группа из

четырех релейных выходов на 2 А. Питание внутренних обмоток реле производится

от внутреннего источника. Для работы выходных полевых устройств необходимо

подключать отдельные внешние источники переменного или постоянного тока.

Спецификации релейных выходов

Рабочее напряжение

=5-30 В или ~5-250 В

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Ток утечки

максимум 15 мА

Максимальное значение UL

2 А =24 В и ~240 В

10 А =24 В и ~240 В

Pilot Duty

Максимальное значение

2 А =24 В и ~240 В

10 А =24 В и ~240 В

активной нагрузки

Минимальная нагрузка

10 мА

Максимальный пусковой ток

5 А на полупериод

Время включения

максимум 15 мс

Время выключения

максимум 15 мс

Плавкий предохранитель

нет

Ресурс контактов:

20 x 106 механических операций

механический

Ресурс контактов:

Ток: активная

Ток: лампы и

Количество

электрический

нагрузка

соленоиды

операций

2.0 A

0.6 A

200 000

10.0 A

4.0 A

100 000

4.0 A

1.0 A

200 000

6-6

6

IC200UEX009

14-канальный блок расширения, (8) входов ~120 В,

(2) релейных выхода по 10 A, (4) релейных выхода по 2 A,

питание ~120/240 В

Подключение и принципиальная схема

24 +

I 2

I 4

I 5

I 7

C 2

24 -

I 1

I 3

C 1

I 6

I 8

=24 В, 200 мА

N

Q 1

Q 3

C 1

C 2

C 3

L

Q 2

Q 4

Q 5

Q 6

L

Выходы Q 1 - Q 4

номиналом 2.0 A

каждый.

N

Земля

Выходы Q 5 и Q 6

номиналом 10.0 A

~100/240 В

каждый.

Питание нагрузки

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-7

6

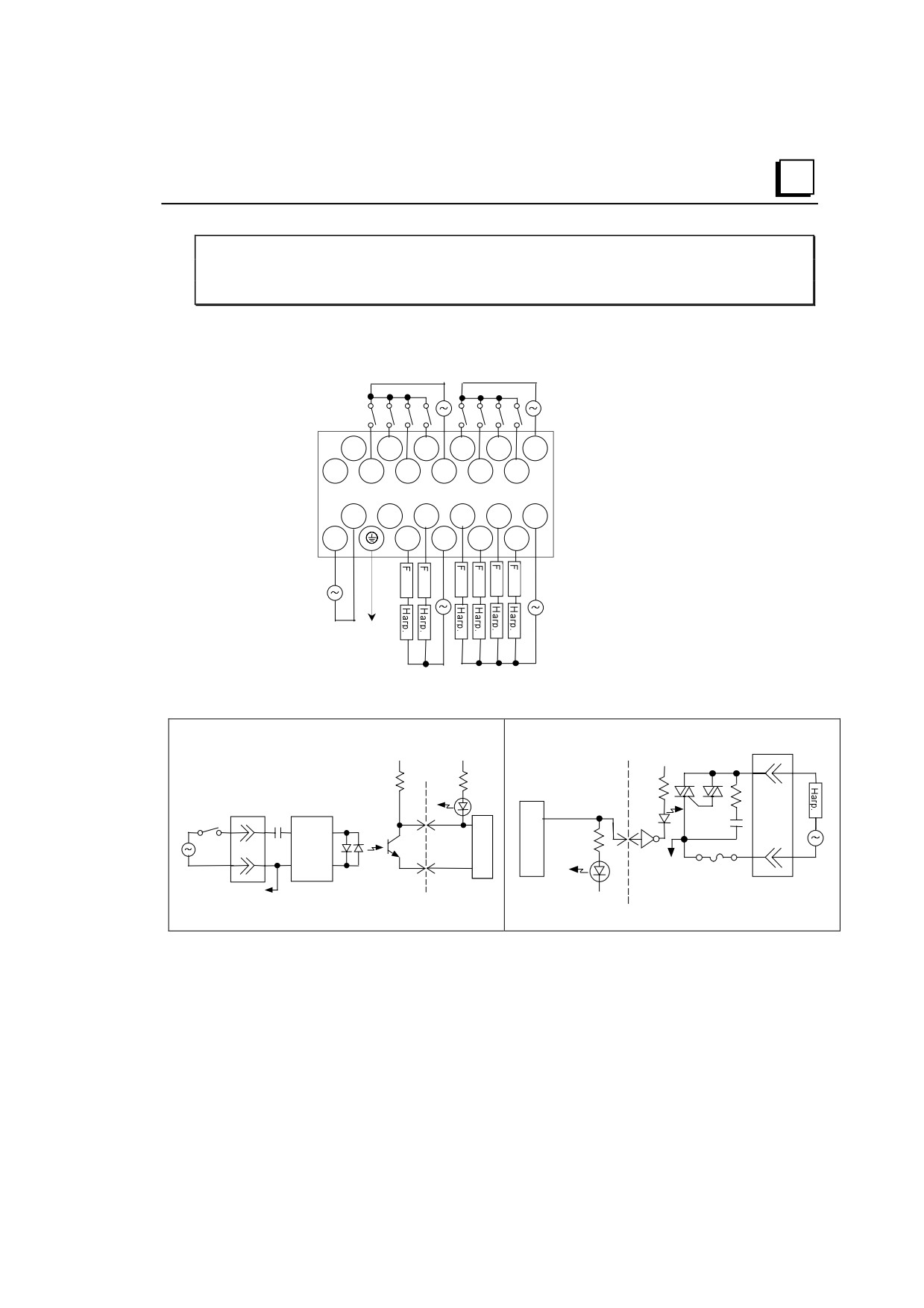

Типовой входной контур ~120 В

Типовая схема релейного выхода

5 В

5 В

Клеммник

0 В

24 В

Свето-

F

Свето-

диод

диод

Клеммник

Фильтр

H

высокой

ЦПУ

Питание

частоты

ЦПУ

N

Общий

К другим цепям

К другим цепям

В/В

В/В

Релейные выходы не имеют плавкого предохранителя.

Каждый выходной канал должен иметь внешний

предохранитель (максимум 2 А) для защиты выходных

контактов. При управлении индуктивными нагрузками

должны использоваться цепи подавления бросков

напряжения. При использовании подавляющих цепей

ресурс контактов реле приближается к ресурсу при

работе с активной нагрузкой. В типовом контуре

подавления для нагрузки по постоянному току показан

диод 1N4934, 1 А, 100 В.

Постоянный ток

Переменный ток

Релей-

1 A, 100 В

ный

выход

.022 мкФ, 100 Ом

COM

~

6-8

6

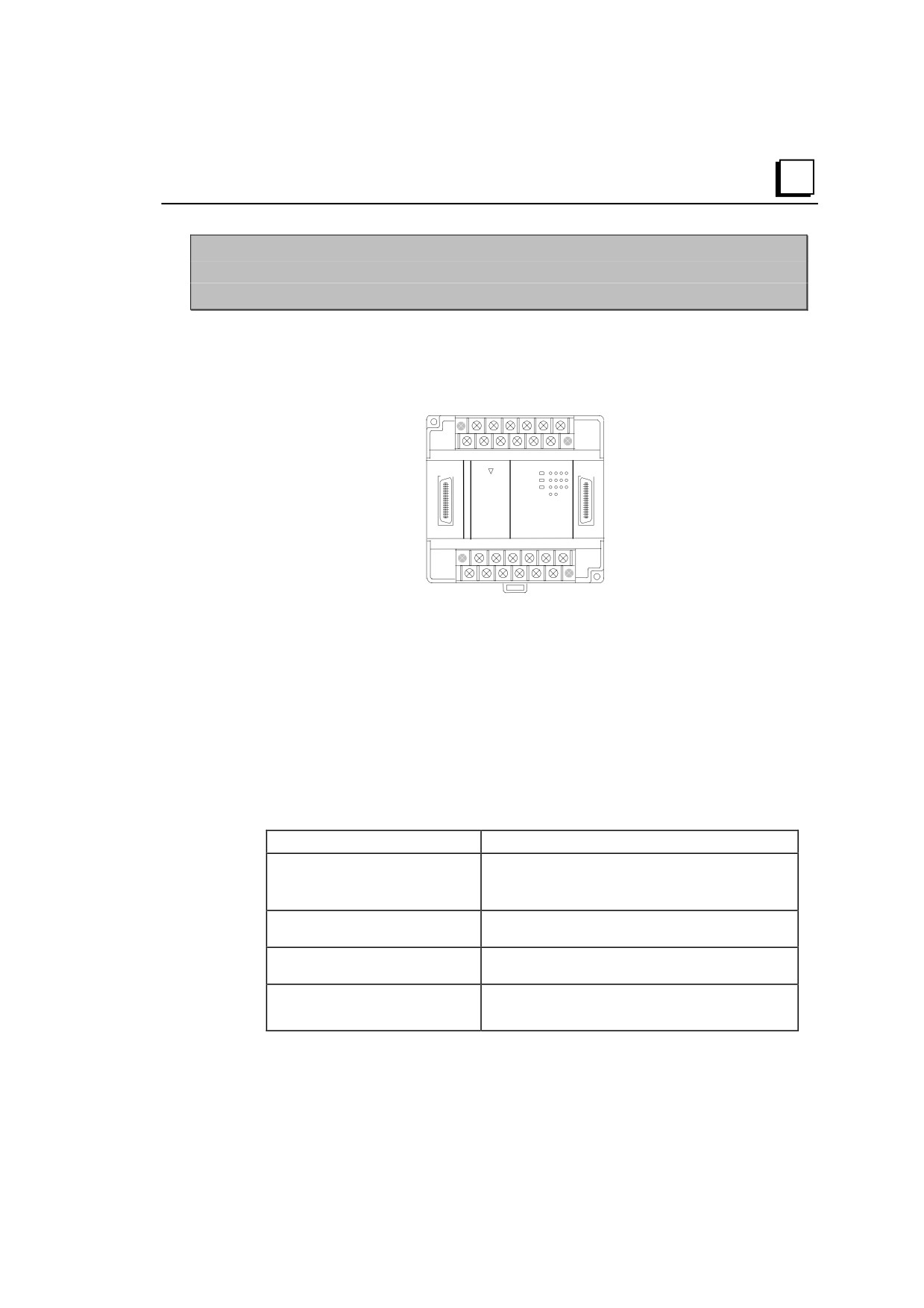

IC200UEX010

14-канальный блок расширения, (8) входов ~120 В, (6) выходов ~120 В,

питание ~120/240 В

Блок расширения IC200UEX010 ПЛК VersaMax Micro имеет восемь входов и шесть

выходов переменного тока:

EXP.

EXP.

Основные особенности

■ Номинальное напряжение питания от ~100 В до ~240 В.

■ Два съемных клеммника под винт с крышками.

Спецификации блока расширения IC200UEX010

Вес

370 г

Размеры модуля

Длина: 90 мм

Высота: 76 мм

Ширина: 95 мм

Входы

Восемь входов переменного тока

Выходы

Шесть выходов переменного тока

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-9

6

Спецификации входов переменного тока

Каналы/группы

4 (I1-I4) и (I5-I8)

Номинальное напряжение нагрузки

~85-132 В, от 50 -5% до 60 +5% Гц

Максимальное входное напряжение

132 В, 50/60 Гц

Входной ток

8 мА (~100 В, 60 Гц)

Напряжение

ON (1)

минимум ~80 В, 4.5 мА

OFF (0)

максимум ~30 В, 2 мА

Время отклика от OFF (0) до ON (1)

максимум 25 мс

от ON (1) до OFF (0)

максимум 30 мс

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-11

6

IC200UEX010

14-канальный блок расширения, (8) входов ~120 В, (6) выходов ~120 В,

питание ~120/240 В

Выходы

В изолированных группах имеются тиристорные выходы ~120/240 В, 0.5 A. Общие

провода не соединены внутри модуля. Это позволяет использовать каждую группу

на различных фазах источника переменного тока или запитывать их от одного и

того же источника. Каждая группа защищена сменным плавким предохранителем на

3.15 А. Кроме того, каждый выход снабжен подавляющей цепью RC для защиты

линии питания от бросков напряжения.

Питание подключенной к выходу нагрузки должно обеспечиваться от внешнего

источника питания.

Спецификации выхода контура переменного тока

Номинальное напряжение нагрузки

от ~100 -15% до ~240 +10% В, от 50 -5% до 60

+5% Гц

Максимальный ток активной

0.5 A на канал

нагрузки

Максимальное значение UL Pilot

0.5 A на канал при ~240 В

Duty

максимум 0.6 A на C1

максимум 1.2 A на C2

Максимальный пусковой ток

5 A (1 период)/канал

10 A (1 период)/группа

Максимальное падение напряжения

1.5 В

во включенном состоянии

Максимальный ток утечки в

1.8 мА (~115 В)

выключенном состоянии

3.5 мА (~230 В)

Время отклика

от OFF (0) до ON (1)

1 мс

от ON (1) до OFF (0)

1/2 периода + 1 мс

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Этот модуль выдерживает высокие пусковые токи (10-кратно превышающие

номинальный ток), что делает выходы подходящими для управления широким

спектром индуктивных нагрузок и ламп накаливания.

6-12

6

IC200UEX010

14-канальный блок расширения, (8) входов ~120 В, (6) выходов ~120 В,

питание ~120/240 В

Подключение и принципиальная схема

NC

I 2

I 4

I 5

I 7

C 2

NC I 1

I 3

C 1

I 6

I 8

N

NC Q 2

Q 3

Q 5

C 2

L

Q 1

C 1

Q 4

Q 6

L

Каждый выход должен быть защищен

внешним предохранителем (минимум 1 А).

N

Для меньших нагрузок внутренний общий

~120/240 В

Земля

предохранитель (3.15 А) можно заменить

на предохранитель номиналом 1 А для

защиты выхода без добавления внешнего

предохранителя.

Типовой входной контур ~120 В

Типовой тиристорный выходной контур ~120/240 В

5 В

5 В

5 В

Свето-

диод

Клеммник

N

Фильтр

H

ЦПУ

высокой

ЦПУ

Свето-

частоты

H

N

диод

К другим

3.15 A F

выходам

К другим цепям

В/В

этой

0

В/В

группы

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-13

6

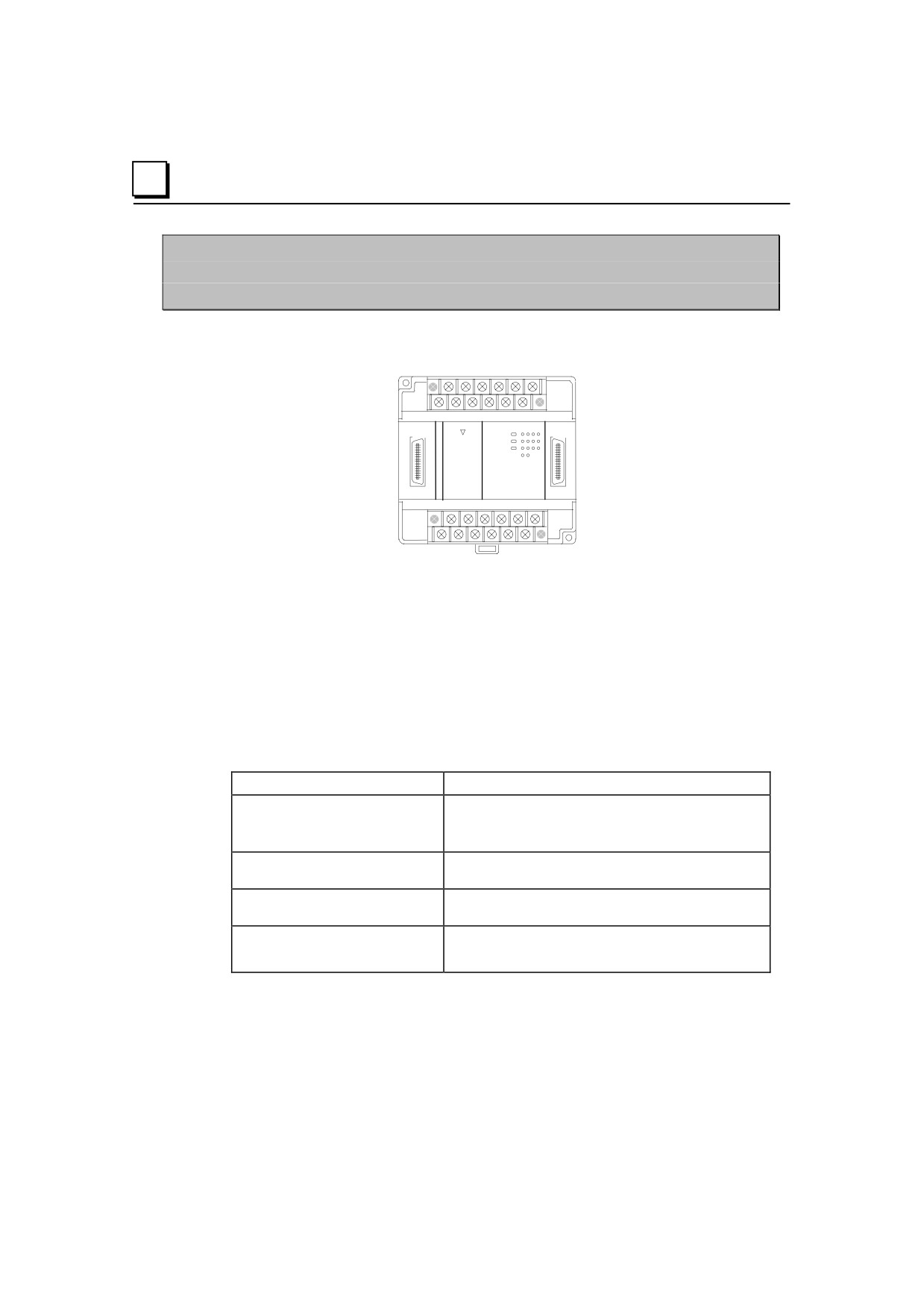

IC200UEX011

14-канальный блок расширения с источником питания переменного

тока, (8) входов =24 В, (6) релейных выходов

Блок расширения IC200UEX011 ПЛК VersaMax Micro имеет восемь входов

постоянного тока и шесть релейных выходов с нормально разомкнутыми

контактами на 2 A, которые могут управлять внешними устройствами постоянного

тока на напряжение от 5 до 30 В или переменного тока на напряжение от 5 до 250 В.

EXP.

EXP.

Основные особенности

■ Номинальное напряжение питания от ~100 В до ~240 В.

■ Восемь входов постоянного тока могут использоваться как стандартные входы

с положительной или отрицательной логикой.

■ Шесть релейных выходов Form A (SPST: однополюсный и на одно

направление).

■ Изолированное питание =24 В для полевых устройств (до 200 мА).

■ Два съемных клеммника под винт с крышками.

6-14

6

Спецификации блока расширения IC200UEX011

Вес

370 г

Размеры модуля

Длина: 90 мм

Высота: 76 мм

Ширина: 95 мм

Входы

Восемь входов =24 В с

положительной/отрицательной логикой

Выходы

Шесть релейных выходов на 2 A с нормально

разомкнутыми контактами

Питание +24 В

максимум 200 мА

(для входных контуров и

подключаемых устройств)

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-15

6

IC200UEX011

14-канальный блок расширения с источником питания переменного

тока, (8) входов =24 В, (6) релейных выходов

Питание

Спецификации питания

Диапазон

от ~100 -15% до ~240 +10% В

Частота

от 50 -5% до 60 +5% Гц

Провал

10 мс при ~85-100 В.

Пусковое время

2 мс при 40 А

Пусковой ток

максимум 18 A при ~120 В

максимум 30 A при ~200 В

максимум 40 A при ~265 В

Потребляемый ток

типовой: 0.05 A при ~200 В

типовой: 0.10 A при ~100 В

Номинальная потребляемая

13 Вт

мощность

Входы

Каждый входной контур может иметь положительную или отрицательную логику.

Ток во входном канале преобразуется в логическую 1 в таблице входов (%I).

Входные характеристики совместимы с широким спектром входных устройств,

таких как кнопки, концевые выключатели и электронные бесконтактные

переключатели.

Спецификации входов постоянного тока

Номинальное входное напряжение

24 В

Диапазон входных напряжений

0 - 30 В

Входной ток

типовой: 7.5 мА

Входное сопротивление

2.8 кОм

Входное пороговое напряжение ON (1)

минимум 15 В

OFF (0)

максимум 5 В

Входной пороговый ток

ON (1)

максимум 4.5 мА

OFF (0)

минимум 1.5 мА

Время отклика

0.5 - 20 мс

Прочность изоляции

1500 В между полем и логикой

500 В между группами, если одна группа

запитывается от внешнего источника на 24 В

6-16

6

IC200UEX011

14-канальный блок расширения с источником питания переменного

тока, (8) входов =24 В, (6) релейных выходов

Выходы

Релейные выходы с нормально разомкнутыми контактами могут управлять

широким спектром устройств, таких как пускатели электродвигателей, соленоиды и

индикаторы. Питание внутренних обмоток реле производится от внутреннего

источника на 24 В. Для работы полевых устройств необходимо подключать

внешний источник переменного или постоянного тока.

Спецификации релейных выходов

Рабочее напряжение

=5-30 В или ~5-250 В

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Ток утечки

максимум 15 мА при ~240 В

Максимальное значение UL

2 А =24 В и ~240 В

Pilot Duty

Максимальное значение

2 А =24 В и ~240 В

активной нагрузки

Минимальная нагрузка

1 мА

Максимальный пусковой ток

5 А на полупериод

Время включения

максимум 15 мс

Время выключения

максимум 15 мс

Ресурс контактов:

20 x 106 механических операций

механический

Ресурс контактов:

Ток: активная

Ток: лампы и

Количество

электрический

нагрузка

соленоиды

операций

~ 240 В, ~120 В, =24 В

2 A

0.6 A

200 000

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-17

6

IC200UEX011

14-канальный блок расширения с источником питания переменного

тока, (8) входов =24 В, (6) релейных выходов

Подключение и принципиальные схемы

24 В

24 +

I 2

I 4

I 5

I 7

C 2

24-

I 1

I 3

C 1

I 6

I 8

=24 В, 200 мА

N

Q 1

Q 2

Q 3

Q 5

C 3

L

C 1

C 2

Q 4

Q 6

L

N

Земля

~100/240 В

Питание

Питание

нагрузки

нагрузки

6-18

6

Типовая схема входа =24 В с

положительной/отрицательной логикой

5В

Релейные выходы не имеют плавкого

* Показано положительное подключение; изменится

5В

предохранителя. Каждый выходной канал должен

полярность питания 24 В для отрицательного подключения.

Свето-

диод

иметь внешний предохранитель (максимум 2 А) для

Клеммник

защиты выходных контактов.

2.8 кОм

Фильтр

При управлении индуктивными нагрузками должны

+24 В

высокой

ЦПУ

-

частоты

использоваться цепи подавления бросков

COM

напряжения. При использовании подавляющих

В/В

цепей ресурс контактов реле приближается к

К другим цепям

ресурсу при работе с активной нагрузкой. В типовом

контуре подавления для нагрузки по постоянному

току показан диод 1N4934, 1 А, 100 В.

Типовая схема релейного выхода

Постоянный ток

Переменный ток

Клеммник

0 В

24 В

Релей-

1 A, 100 В

Свето-

F

ный

диод

выход

.022 мкФ, 100 Ом

COM

~

Питание

ЦПУ

Общий

К другим цепям

В/В

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-19

6

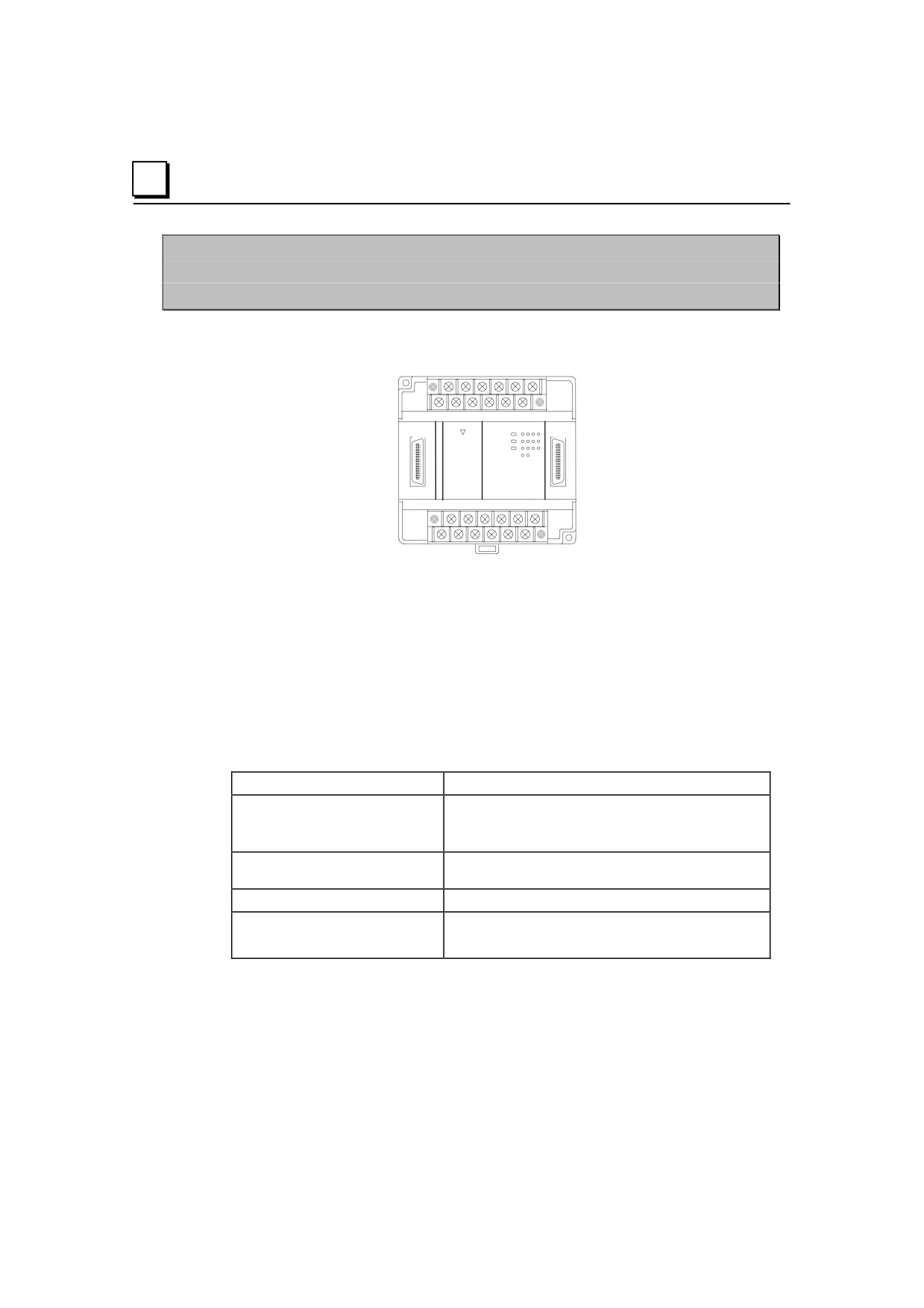

IC200UEX012

14-канальный блок расширения с источником питания постоянного

тока на 24 В, (8) входов =24 В, (6) релейных выходов

Блок расширения IC200UEX012 ПЛК VersaMax Micro имеет восемь входов

постоянного тока и шесть релейных выходов с нормально разомкнутыми

контактами на 2 A, которые могут управлять внешними устройствами постоянного

тока на напряжение от 5 до 30 В или переменного тока на напряжение от 5 до 250 В.

EXP.

EXP.

Основные особенности

■ Номинальное напряжение питания =24 В.

■ Изолированное питание =24 В для полевых устройств (до 200 мА).

■ Восемь входов постоянного тока могут использоваться как стандартные входы

с положительной или отрицательной логикой.

■ Шесть релейных выходов Form A (SPST: однополюсный и на одно

направление).

■ Два съемных клеммника под винт с крышками.

Спецификации блока расширения IC200UEX012

Вес

290 г

Размеры модуля

Длина: 90 мм

Высота: 76 мм

Ширина: 95 мм

Входы

Восемь входов =24 В с

положительной/отрицательной логикой

Выходы

Шесть релейных выходов на 2 A с нормально

разомкнутыми контактами

Питание +24 В

максимум 200 мА

(для входных контуров и

подключаемых устройств)

6-20

6

IC200UEX012

14-канальный блок расширения с источником питания постоянного

тока на 24 В, (8) входов =24 В, (6) релейных выходов

Источник питания постоянного тока

Спецификации питания

Диапазон

=24 В -20%/+25%

Провал

10 мс при =19.2 В

Пусковой ток

максимум 1 А при =30 В

Пусковое время

10 мс до 1 А

Потребляемый ток

типовой: 0.16 A при =24 В

Номинальная

4 Вт

потребляемая мощность

Входы

Входные контуры на =24 В могут иметь положительную или отрицательную логику.

Ток во входном канале преобразуется в логическую 1 в таблице входов (%I).

Входные характеристики совместимы с широким спектром входных устройств,

таких как кнопки, концевые выключатели и электронные бесконтактные

переключатели.

Спецификации входов постоянного тока

Номинальное входное напряжение

24 В

Диапазон входных напряжений

0 - 30 В

Входной ток

типовой: 7.5 мА

Входное сопротивление

2.8 кОм

Входное пороговое напряжение

ON (1)

минимум 15 В

OFF (0)

максимум 5 В

Входной пороговый ток

ON (1)

максимум 4.5 мА

OFF (0)

минимум 1.5 мА

Время отклика

0.5 - 20 мс

Прочность изоляции

1500 В между полем и логикой

500 В между группами

24-вольтовый изолированный источник питания блока расширения может быть

использован для входных устройств и для запитывания входных контуров

постоянного тока - примерно по 7.5 мА на вход. Суммарный ток по входам и

внешним устройствам не должен превышать 200 мА.

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-21

6

IC200UEX012

14-канальный блок расширения с источником питания постоянного

тока на 24 В, (8) входов =24 В, (6) релейных выходов

Выходы

Релейные выходы с нормально разомкнутыми контактами могут управлять

широким спектром устройств, таких как пускатели электродвигателей, соленоиды и

индикаторы. Для работы полевых устройств необходимо подключить внешний

источник переменного или постоянного тока.

Спецификации релейных выходов

Рабочее напряжение

=5-30 В или ~5-250 В

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Ток утечки

максимум 15 мА при ~240 В

Максимальное значение UL

2 А =24 В и ~240 В

Pilot Duty

Максимальное значение

2 А =24 В и ~240 В

активной нагрузки

Минимальная нагрузка

1 мА

Максимальный пусковой ток

5 А на полупериод

Время включения

максимум 15 мс

Время выключения

максимум 15 мс

Ресурс контактов:

20 x 106 механических операций

механический

Ресурс контактов:

Ток: активная

Ток: лампы и

Количество

электрический

нагрузка

соленоиды

операций

~ 240 В, ~120 В, =24 В

2 A

0.6 A

200 000

6-22

6

IC200UEX012

14-канальный блок расширения с источником питания постоянного

тока на 24 В, (8) входов =24 В, (6) релейных выходов

Подключение и принципиальные схемы

24 В

24 +

I 2

I 4

I 5

I 7

C 2

24-

I 1

I 3

C 1

I 6

I 8

=24 В, 200 мА

-В

Q 1

Q 2

Q 3

Q 5

C 3

+В

C 1

C 2

Q 4

Q 6

+

-

Земля

24 В

Питание

Питание

нагрузки

нагрузки

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-23

6

Типовая схема входа =24 В с

Релейные выходы не имеют плавкого

положительной/отрицательной логикой

предохранителя. Каждый выходной канал должен

5В

иметь внешний предохранитель (максимум 2 А) для

* Показано положительное подключение; изменится

5В

полярность питания 24 В для отрицательного подключения.

защиты выходных контактов.

Свето-

диод

Клеммник

При управлении индуктивными нагрузками должны

2.8 кОм

использоваться цепи подавления бросков

Фильтр

напряжения. При использовании подавляющих

+24 В

высокой

ЦПУ

-

частоты

цепей ресурс контактов реле приближается к

COM

ресурсу при работе с активной нагрузкой. В типовом

В/В

контуре подавления для нагрузки по постоянному

К другим цепям

току показан диод 1N4934, 1 А, 100 В.

Постоянный ток

Переменный ток

Типовая схема релейного выхода

Клеммник

Релей-

1 A, 100 В

0 В

24 В

ный

выход

F

.022 мкФ, 100 Ом

Свето-

диод

COM

~

Питание

ЦПУ

Общий

К другим цепям

В/В

6-24

6

IC200UEX013

14-канальный блок расширения с источником питания постоянного

тока на 12 В, (8) входов =12 В, (6) релейных выходов

Блок расширения IC200UEX013 ПЛК VersaMax Micro имеет восемь входов

постоянного тока =12 В и шесть релейных выходов с нормально разомкнутыми

контактами на 2 A, которые могут управлять внешними устройствами постоянного

тока на напряжение от 5 до 30 В или переменного тока на напряжение от 5 до 250 В.

EXP.

EXP.

Основные особенности

■ Номинальное напряжение питания =12 В.

■ Изолированное питание =12 В для полевых устройств (до 200 мА).

■ Восемь входов постоянного тока могут использоваться как стандартные входы

с положительной или отрицательной логикой.

■ Шесть релейных выходов Form A (SPST: однополюсный и на одно

направление).

■ Два съемных клеммника под винт с крышками.

Спецификации блока расширения IC200UEX013

Вес

290 г

Размеры модуля

Длина: 90 мм

Высота: 76 мм

Ширина: 95 мм

Входы

Восемь входов =12 В с

положительной/отрицательной логикой

Выходы

Шесть релейных выходов на 2 A с нормально

разомкнутыми контактами

Питание +12 В

максимум 200 мА

(для входных контуров и

подключаемых устройств)

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-25

6

IC200UEX013

14-канальный блок расширения с источником питания постоянного

тока на 12 В, (8) входов =12 В, (6) релейных выходов

Источник питания постоянного тока

Спецификации питания

Диапазон

=9.6 - 15 В

Провал

3.0 мс

Пусковой ток

типовой: 9.2 A при =12 В

Пусковое время

типовое: 200 мс

Потребляемый ток

типовой: 300 мA при =12 В

Номинальная

4 Вт

потребляемая мощность

Входы

Входные контуры на =12 В могут иметь положительную или отрицательную логику.

Ток во входном канале преобразуется в логическую 1 в таблице входов (%I).

Входные характеристики совместимы с широким спектром входных устройств,

таких как кнопки, концевые выключатели и электронные бесконтактные

переключатели.

Спецификации входов постоянного тока

Количество входов

8

Номинальное входное напряжение

12 В

Диапазон входных напряжений

0 - 15 В

Входной ток

типовой: 9.0 мА

Входное сопротивление

1.3 кОм

Входное пороговое напряжение

ON (1)

минимум 9.5 В

OFF (0)

максимум 2.5 В

Входной пороговый ток ON (1)

максимум 6.5 мА

OFF (0)

минимум 1.6 мА

Время отклика

0.5 - 20 мс (устанавливается пользователем)

Прочность изоляции

1500 В между полем и логикой

500 В между группами

12-вольтовый изолированный источник питания блока расширения может быть

использован для входных устройств и для запитывания входных контуров

постоянного тока - примерно по 7.5 мА на вход. Суммарный ток по входам и

внешним устройствам не должен превышать 200 мА.

6-26

6

IC200UEX013

14-канальный блок расширения с источником питания постоянного

тока на 12 В, (8) входов =12 В, (6) релейных выходов

Выходы

Шесть релейных выходов с нормально разомкнутыми контактами могут управлять

широким спектром устройств, таких как пускатели электродвигателей, соленоиды и

индикаторы. Питание внутренних обмоток реле производится от внутреннего

источника. Для работы полевых устройств необходимо подключить внешний

источник переменного или постоянного тока.

Спецификации релейных выходов

Рабочее напряжение

=5-30 В или ~5-250 В

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Ток утечки

максимум 15 мА

Максимальное значение UL

2 А =24 В и ~240 В

Pilot Duty

Максимальное значение

2 А =24 В и ~240 В

активной нагрузки

Минимальная нагрузка

10 мА

Максимальный пусковой ток

5 А на полупериод

Время включения

максимум 15 мс

Время выключения

максимум 15 мс

Ресурс контактов:

20 x 106 механических операций

механический

Ресурс контактов:

Ток: активная

Ток: лампы и

Количество

электрический

нагрузка

соленоиды

операций

2 A

0.6 A

200 000

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-27

6

IC200UEX013

14-канальный блок расширения с источником питания постоянного

тока на 12 В, (8) входов =12 В, (6) релейных выходов

Подключение и принципиальные схемы

12+

I 2

I 4

I 5

I 7

C 2

12-

I 1

I 3

C 1

I 6

I 8

=12 В, 200 мА

-В

Q 1

Q 2

Q 3

Q 5

C 3

+В

C 1

C 2

Q 4

Q 6

+

-

12 В

Земля

Питание

Питание

нагрузки

нагрузки

6-28

6

Типовая схема входа =12 В с

Релейные выходы не имеют плавкого

положительной/отрицательной логикой

предохранителя. Каждый выходной канал должен

5В

иметь внешний предохранитель (максимум 2 А) для

* Показано положительное подключение; изменится

5В

полярность питания 12 В для отрицательного подключения.

защиты выходных контактов.

Свето-

диод

Клеммник

При управлении индуктивными нагрузками должны

2.8 кОм

использоваться цепи подавления бросков

Фильтр

напряжения. При использовании подавляющих

+12 В

высокой

ЦПУ

-

частоты

цепей ресурс контактов реле приближается к

COM

ресурсу при работе с активной нагрузкой. В типовом

В/В

контуре подавления для нагрузки по постоянному

К другим цепям

току показан диод 1N4934, 1 А, 100 В.

Постоянный ток

Переменный ток

Типовая схема релейного выхода

Релей-

Клеммник

1 A, 100 В

ный

0 В

12 В

выход

F

.022 мкФ, 100 Ом

Свето-

диод

COM

~

ЦПУ

Питание

Общий

К другим цепям

В/В

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-29

6

IC200UEX014

14-канальный блок расширения с питанием =24 В, (8) входов =24 В,

(2) мощных и (4) слаботочных транзисторных выхода

Блок расширения IC200UEX014 ПЛК VersaMax Micro имеет восемь входов, два

мощных и четыре слаботочных транзисторных выхода постоянного тока.

EXP.

EXP.

Основные особенности

■ Номинальное напряжение питания =24 В.

■ Изолированное питание =24 В для полевых устройств (до 200 мА).

■ Восемь входов постоянного тока могут использоваться как стандартные входы

с положительной или отрицательной логикой.

■ Шесть релейных выходов постоянного тока.

■ Два съемных клеммника под винт с крышками.

Спецификации блока расширения IC200UEX014

Вес

270 г

Размеры модуля

Длина: 90 мм

Высота: 76 мм

Ширина: 95 мм

Входы

Восемь входов =24 В с

положительной/отрицательной логикой

Выходы

Четыре слаботочных и два мощных транзисторных

выхода постоянного тока

Питание +24 В

максимум 200 мА

(для входных контуров и

подключаемых устройств)

6-30

6

IC200UEX014

14-канальный блок расширения с питанием =24 В, (8) входов =24 В,

(2) мощных и (4) слаботочных транзисторных выхода

Источник питания постоянного тока

Спецификации питания

Диапазон

=24 В -20%/+25%

Провал

10 мс при =19.2 В

Пусковой ток

максимум 1 A, =30 В

Пусковое время

10 мс до 1 А

Потребляемый ток

типовой: 0.16 A при =24 В

Номинальная

4 Вт

потребляемая мощность

Входы

Входные контуры на =24 В могут иметь положительную или отрицательную логику.

Ток во входном канале преобразуется в логическую 1 в таблице входов (%I).

Входные характеристики совместимы с широким спектром входных устройств,

таких как кнопки, концевые выключатели и электронные бесконтактные

переключатели.

Спецификации входов постоянного тока

Номинальное входное

24 В

напряжение

Диапазон входных

0 - 30 В

напряжений

Входной ток

типовой: 7.5 мА

Входное сопротивление

2.8 кОм

Входное пороговое

напряжение

ON (1)

минимум 15 В

OFF (0)

максимум 5 В

Входной пороговый ток

максимум 4.5 мА

ON (1)

OFF (0)

минимум 1.5 мА

Время отклика

0.5 - 20 мс

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Встроенный изолированный 24-вольтовый источник питания может быть

использован для входных устройств и для запитывания входных контуров

постоянного тока. Суммарный ток по входам и внешним устройствам не должен

превышать 200 мА.

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-31

6

IC200UEX014

14-канальный блок расширения с питанием =24 В, (8) входов =24 В,

(2) мощных и (4) слаботочных транзисторных выхода

Выходы

Блок расширения UEX014 имеет два мощных (Q1 и Q2) и четыре слаботочных

транзисторных выхода (с Q3 по Q6).

Все выходы имеют изоляцию между полем и логикой, они коммутируют

положительное напряжение.

Для защиты выходов следует использовать внешний предохранитель.

Рекомендуются быстродействующие плавкие предохранители.

Выходы имеют одну общую клемму питания =24 В и одну общую землю. Выходы

могут выдерживать высокие пусковые токи (8-кратно превышающие номинальный

ток), они защищены от отрицательных скачков напряжения. Это делает возможным

переключение ламп и индуктивных нагрузок.

Спецификации транзисторных выходов

Диапазон

=12/24 В +10%/-15% (при VC)

напряжений

Максимальная

1 A на канал (Q1 - Q2) при 100% длительности ON (1), =24 В

нагрузка

0.5 A на канал (Q3 - Q6) при 100% длительности ON (1), =12 В

0.75 A на канал (Q3 - Q6) при 100% длительности ON (1), =24 В

Максимальный

Q1, Q2:

8 A за 20 мс, 1 импульс

пусковой ток

Q3, Q4, Q5, Q6:

4 А за 20 мс, 1 импульс

Падение напряжения

максимум 0.5 В

на выходе

Ток утечки

максимум 100 мкA

Отклик

от OFF (0) до ON (1)

максимум 0.1 мс, =24 В, 0.2 A

от ON (1) до OFF (0)

максимум 0.1 мс, =24 В, 0.2 A

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Внешний источник

Для питания выходов требуется =10-30В.

питания

Плавкий

Выходные контакты должны быть снабжены внешним плавким

предохранитель

предохранителем. Иначе короткое замыкание в нагрузке может

повредить выходной транзистор модуля, который не может быть

заменен пользователем.

6-32

6

IC200UEX014

14-канальный блок расширения с питанием =24 В, (8) входов =24 В,

(2) мощных и (4) слаботочных транзисторных выхода

Подключение

24 В

24+

I 2

I 4

I 5

I 7

C 2

24-

I 1

I 3

C 1

I 6

I 8

=24 В, 200 мА

-В

Q 1

NC Q 4

Q 6

C1

+В

Q 2

Q3

Q5

V1

+

+

Земля

-

24 В

-

12/24 В

Типовая схема входа =24 В с

Типовая схема транзисторного выхода на

положительной/отрицательной логикой

=24 В

5В

* Показано положительное подключение; изменится

5В

полярность питания 24 В для отрицательного подключения.

К другим цепям

V1

Свето-

Клеммник

диод

24 В

2.8 кОм

F

внешнее

питание

+

ЦПУ

Фильтр

*

+

24 В

высокой

ЦПУ

-

-

частоты

COM

Свето-

C1

диод

В/В

0 В

0 В

К другим цепям

К другим цепям

Клеммник

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-33

6

IC200UEX015

14-канальный блок расширения с источником питания постоянного

тока на 12 В, (8) входов =12 В, (6) выходов =12 В

Блок расширения IC200UEX015 ПЛК VersaMax Micro имеет восемь входов и шесть

транзисторных выходов постоянного тока.

EXP.

EXP.

Основные особенности

■ Номинальное напряжение питания =12 В.

■ Изолированное питание =12 В для полевых устройств (до 200 мА).

■ Восемь входов постоянного тока могут использоваться как стандартные входы

с положительной или отрицательной логикой.

■ Шесть выходов постоянного тока на 12 В.

■ Два съемных клеммника под винт с крышками.

Спецификации блока расширения IC200UEX015

Вес

270 г

Размеры модуля

Длина: 90 мм

Высота: 76 мм

Ширина: 95 мм

Входы

Восемь входов =12 В с

положительной/отрицательной логикой

Выходы

Шесть выходных контура, =12 В

Питание +12 В

максимум 200 мА

(для входных контуров и

подключаемых устройств)

6-34

6

IC200UEX015

14-канальный блок расширения с источником питания постоянного

тока на 12 В, (8) входов =12 В, (6) выходов =12 В

Источник питания постоянного тока

Спецификации питания

Диапазон

=9.6 - 15 В

Провал

3.0 мс

Пусковой ток

типовой: 9.2 A при =12 В

Пусковое время

типовое: 200 мс

Потребляемый ток

типовой: 300 мA при =12 В

Номинальная

4 Вт

потребляемая мощность

Входы

Входные контуры на =12 В могут иметь положительную или отрицательную логику.

Ток во входном канале преобразуется в логическую 1 в таблице входов (%I).

Входные характеристики совместимы с широким спектром входных устройств,

таких как кнопки, концевые выключатели и электронные бесконтактные

переключатели.

Спецификации входов постоянного тока

Количество входов

8

Номинальное входное напряжение

12 В

Диапазон входных напряжений

0 - 15 В

Входной ток

типовой: 9.0 мА

Входное сопротивление

1.3 кОм

Входное пороговое напряжение ON (1)

минимум 9.5 В

OFF (0)

максимум 2.5 В

Входной пороговый ток

ON (1)

максимум 6.5 мА

OFF (0)

минимум 1.6 мА

Время отклика

0.5 - 20 мс (устанавливается пользователем)

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Встроенный изолированный 12-вольтовый источник питания может быть

использован для входных устройств и для запитывания входных контуров

постоянного тока. Суммарный ток по входам и внешним устройствам не должен

превышать 200 мА.

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-35

6

IC200UEX015

14-канальный блок расширения с источником питания постоянного

тока на 12 В, (8) входов =12 В, (6) выходов =12 В

Транзисторные выходы

Все выходы имеют изоляцию между полем и логикой, они коммутируют

положительное напряжение.

Для защиты выходов следует использовать внешний предохранитель.

Рекомендуются быстродействующие плавкие предохранители.

Выходы имеют одну общую клемму питания =12 В и одну общую землю. Выходы

могут выдерживать высокие пусковые токи (8-кратно превышающие номинальный

ток), они защищены от отрицательных скачков напряжения. Это делает возможным

переключение ламп и индуктивных нагрузок.

Спецификации транзисторных выходов

Диапазон

=12 В +20%, -20%

напряжений

Максимальная

0.7 A на канал

нагрузка

4 A в сумме

Максимальный

4 А в течение 20 мс

пусковой ток

Падение напряжения

максимум 0.3 В

на выходе

Ток утечки

0.1 мА

Отклик

от OFF (0) до ON (1)

0.1 мс - максимум при =12В, 0.2A

от ON (1) до OFF (0)

0.1 мс - максимум при =12В, 0.2A

Прочность изоляции

1500 В между полем и логикой

500 В между группами

Внешний источник

Для питания выходов требуется =12В.

питания

Плавкий

Выходные контакты должны быть снабжены внешним

предохранитель

плавким предохранителем. Иначе короткое замыкание в

нагрузке может повредить выходной транзистор модуля,

который не может быть заменен пользователем.

6-36

6

IC200UEX015

14-канальный блок расширения с источником питания постоянного

тока на 12 В, (8) входов =12 В, (6) выходов =12 В

Подключение

12 В

12+

I 2

I 4

I 5

I 7

C 2

12-

I 1

I 3

C 1

I 6

I 8

=12 В, 200 мА

-В

Q 1

NC Q 4

Q 6

C1

+В

Q 2

Q3

Q5

V1

+

-

Земля

12 В

+

-

12 В

Типовая схема входа =12 В с

Типовая схема транзисторного выхода на

положительной/отрицательной логикой

=12 В

5В

* Показано положительное подключение; изменится

5В

К другим цепям

V1

полярность питания 12 В для отрицательного подключения.

Свето-

диод

Клеммник

12 В

2.8 кОм

F

внешнее

+

ЦПУ

питание

Фильтр

*

+

12 В

высокой

ЦПУ

-

Н

-

частоты

а

Свето-

г

COM

диод

C1

В/В

0 В

0 В

К другим цепям

К другим цепям

Клеммник

Глава 6 ПЛК VersaMax Micro. Блоки расширения, 14 каналов

6-37

содержание      ..     4      5      6      7     ..
