Kia Rio. Libretto di uso e manutenzione (2021) - 18

Manutenzione

Fusibili

Amperaggio fusi-

Simbolo

Circuito protetto

bile

Blocco giunzione quadro strumenti (Fusibile - SICU-

REZZA FINESTRINO, P/FINESTRINO DX, S/RISCALDATO-

50 A

RE, P/FINESTRA SX, SPECCHIO PIEGHEVOLE, INTER-

RUTTORE FRENO, TETTUCCIO APRIBILE, IMMOBILIZZA-

TORE, CHIAVE INTELLIGENTE, Relè finestrino elettrico)

Commutatore d'accensione, scatola relè PDM (relè IG

40 A

2), relè avvio

2

60 A

Blocco giunzione (Relè ventola di raffreddamento 2)

40 A

Centralina del cambio (TCM)

40 A

[Con frizione a filo] Modulo frizione elettronico

40 A

Centralina del cambio (TCM)

Scatola di giunzione cruscotto (Fusibile - BLOCCO POR-

3

40 A

TA, LAMPADA GIREVOLE, relè luci di posizione),

[Con Mild HEV] Relè principale, relè clacson

Commutatore d'accensione, scatola relè PDM (relè IG1,

40 A

relè ACC)

POWER

Scatola di giunzione cruscotto (relè presa di alimenta-

OUTLET

40 A

zione)

A/C

10 A

Relè condizionatore d'aria

20 A

Centralina del cambio (TCM)

20 A

Relè fari anabbaglianti

20 A

Relè fari abbaglianti

FUEL

PUMP

20 A

Relè pompa del carburante

15 A

Relè avvisatore acustico, relè sirena allarme antifurto

15 A

[Con frizione a filo] Modulo frizione elettronico

10 A

Sensore batteria

30 A

ENG E9, ENG E8, Relè principale

8 - 88

Manutenzione

Fusibili

Amperaggio fusi-

Simbolo

Circuito protetto

bile

Attuatore CVVD (durata delle valvole a variazione con-

40 A

tinua)

40 A

Attuatore ingranaggi intelligente

8

8 - 89

Manutenzione

Fusibili

Relè (Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48V HEV)

Simbolo

Nome relè

Tipo

Relè allarme antifur-

MICRO

to clacson

Relè tergicristalli ve-

MICRO

loce

Relè fari anabba-

MICRO

glianti

LO

Relè tergicristalli len-

MICRO

to

Relè fari abbaglianti

MICRO

Relè ventilatore raf-

MICRO

freddamento 1

Relè condizionatore

A/C

MICRO

d'aria

FUEL

Relè pompa del car-

PUMP

MICRO

burante

Relè avviamento

MICRO

2

Relè ventilatore raf-

MICRO

freddamento 2

MAIN

Relè principale

MINI

Relè del clacson

MICRO

Relè ventilatore con-

MICRO

dizionatore d'aria

8 - 90

Manutenzione

Fusibili

Scatola fusibili vano motore (Smartstream G1.2)

Amperaggio fusi-

Simbolo

Circuito protetto

bile

80 A

Servosterzo motorizzato (MDPS)

Fusibile -ABS 1, ABS 2, VENTOLA, SCACCIABRUMA PO-

ALT

150A

STERIORE

Relè LO tergicristalli, Motorino tergicristalli anteriori,

10 A

Interruttore multifunzione

E5

15 A

Centralina motore (ECM)

E3

Solenoide controllo spurgo, Valvola di controllo olio

15 A

#1/#2, Sensore ossigeno (Su/Giù)

Relè ventola di raffreddamento 1, Relè A/Con, Sensore

E4

10 A

ruota lato destro anteriore, Blocco sotto-giunzione

(Relè ventola di raffreddamento 2)

E6

15 A

Relè pompa benzina, Iniettore #1, #2, #3, #4

10 A

Faro lato dx

10 A

Faro lato sx

15 A

Centralina motore (ECM)

15 A

Centralina motore (ECM)

8

IGN

COIL

20 A

Bobina di accensione #1, #2, #3, #4

B/UP

LAMP

10 A

Interruttore luci di retromarcia

E7

15 A

Centralina motore (ECM)

1

Centralina ABS (sistema frenante antibloccaggio)/ESC

40 A

(controllo elettronico stabilità)

Centralina ABS (sistema frenante antibloccaggio)/ESC

40 A

(controllo elettronico stabilità)

8 - 91

Manutenzione

Fusibili

Amperaggio fusi-

Simbolo

Circuito protetto

bile

40 A

Relè ventilatore condizionatore d'aria

Scatola di giunzione quadro strumenti (relè sbrinatore

40 A

lunotto)

Blocco giunzione quadro strumenti (Fusibile - SPIA DI

1

ARRESTO, DRL 2, DRL 1, FENDINEBBIA POSTERIORE,

40 A

FENDINEBBIA ANTERIORE, MODULO 6, AUDIO, LAMPA-

DA INTERNA)

Blocco giunzione quadro strumenti (Fusibile - SICU-

REZZA FINESTRINO, P/FINESTRINO DX, S/RISCALDATO-

2

50 A

RE, P/FINESTRA SX, SPECCHIO PIEGHEVOLE, INTER-

RUTTORE FRENO, TETTUCCIO APRIBILE, IMMOBILIZZA-

TORE, CHIAVE INTELLIGENTE, Relè finestrino elettrico)

Commutatore d'accensione, scatola relè PDM (moduli

40 A

di distribuzione alimentazione) (relè IG2), relè avvio

Relè ventola di raffreddamento 1, blocco giunzione

40 A

(Relè ventola di raffreddamento 2)

Scatola di giunzione cruscotto (Fusibile - BLOCCO POR-

40 A

TA, LAMPADA GIREVOLE, relè luci di posizione),

Commutatore d'accensione, scatola relè PDM (moduli

40 A

di distribuzione alimentazione) (relè IG1, relè ACC)

POWER

Scatola di giunzione cruscotto (relè presa di alimenta-

OUTLET

40 A

zione)

A/C

10 A

Relè condizionatore d'aria

20 A

Relè fari anabbaglianti

20 A

Relè fari abbaglianti

FUEL

PUMP

20 A

Relè pompa del carburante

15 A

Relè avvisatore acustico, relè sirena allarme antifurto

AMS

10 A

Sensore batteria

8 - 92

Manutenzione

Fusibili

Relè (Smartstream G1.2)

Simbolo

Nome relè

Tipo

Relè allarme antifur-

MICRO

to clacson

Relè tergicristalli ve-

MICRO

loce

Relè fari anabba-

MICRO

glianti

LO

Relè tergicristalli len-

MICRO

to

Relè fari abbaglianti

MICRO

Relè ventilatore raf-

MICRO

freddamento 1

Relè condizionatore

A/C

MICRO

d'aria

FUEL

Relè pompa del car-

PUMP

MICRO

burante

Relè avviamento

MICRO

2

Relè ventilatore raf-

MICRO

freddamento 2

MAIN

Relè principale

MINI

Relè del clacson

MICRO

Relè ventilatore con-

MICRO

dizionatore d'aria

8 - 94

Manutenzione

Fusibili

Scatola fusibili vano motore ((Motore a benzina) 1.4L MPI)

Amperaggio fusi-

Simbolo

Circuito protetto

bile

80 A

Servosterzo motorizzato (MDPS)

Fusibile -ABS 1, ABS 2, VENTOLA, SCACCIABRUMA PO-

ALT

150A

STERIORE

Relè LO tergicristalli, Motorino tergicristalli anteriori,

10 A

Interruttore multifunzione

Solenoide controllo scarico, Valvola di controllo olio N.

E3

1/N.2, Valvola di arresto refrigerante motore, Relé A/C,

15 A

Solenoide aspirazione variabile, ECM (Engine Control

Module)/PCM (Power train Control Module)

Relè ventola di raffreddamento 1, Sensore ossigeno

(Su/Giù), Valvola di arresto refrigerante motore, Sen-

E4

10 A

sore ruota anteriore lato maniglia destra, Blocco giun-

zione (Relè ventola di raffreddamento 2), Solenoide

aspirazione variabile

Relè pompa carburante, Iniettore #1, #2, #3, #4, ECM

E6

(Engine Control Module), PCM (Power train Control Mo-

15 A

dule), Valvola di controllo olio #1/#2, Solenoide di con-

trollo spurgo

10 A

Faro lato dx

8

10 A

Faro lato sx

IGN

COIL

20 A

Bobina d'accensione n.1/n.2/n.3/n.4, Condensatore

B/UP

10 A

Interruttore luci di retromarcia

LAMP

1

Centralina ABS (sistema frenante antibloccaggio)/ESC

40 A

(controllo elettronico stabilità)

Centralina ABS (sistema frenante antibloccaggio)/ESC

40 A

(controllo elettronico stabilità)

8 - 95

Manutenzione

Fusibili

Amperaggio fusi-

Simbolo

Circuito protetto

bile

40 A

Relè ventilatore condizionatore d'aria

Scatola di giunzione quadro strumenti (relè sbrinatore

40 A

lunotto)

Blocco giunzione quadro strumenti (Fusibile - SPIA DI

1

ARRESTO, DRL 2, DRL 1, FENDINEBBIA POSTERIORE,

40 A

FENDINEBBIA ANTERIORE, MODULO 6, AUDIO, LAMPA-

DA INTERNA)

Blocco giunzione quadro strumenti (Fusibile - SICU-

REZZA FINESTRINO, P/FINESTRINO DX, S/RISCALDATO-

2

50 A

RE, P/FINESTRA SX, SPECCHIO PIEGHEVOLE, INTER-

RUTTORE FRENO, TETTUCCIO APRIBILE, IMMOBILIZZA-

TORE, CHIAVE INTELLIGENTE, Relè finestrino elettrico)

Commutatore d'accensione, scatola relè PDM (moduli

40 A

di distribuzione alimentazione) (relè IG2), relè avvio

Relè ventola di raffreddamento 1, blocco giunzione

40 A

(Relè ventola di raffreddamento 2)

3

Scatola di giunzione cruscotto (Fusibile - BLOCCO POR-

40 A

TA, LAMPADA GIREVOLE, relè luci di posizione),

Commutatore d'accensione, scatola relè PDM (moduli

40 A

di distribuzione alimentazione) (relè IG1, relè ACC)

POWER

Scatola di giunzione cruscotto (relè presa di alimenta-

OUTLET

40 A

zione)

A/C

10 A

Relè condizionatore d'aria

T1

20 A

PCM (centralina gruppo propulsore)

20 A

Relè fari anabbaglianti

20 A

Relè fari abbaglianti

FUEL

PUMP

20 A

Relè pompa del carburante

15 A

Relè avvisatore acustico, relè sirena allarme antifurto

8 - 96

Manutenzione

Fusibili

Amperaggio fusi-

Simbolo

Circuito protetto

bile

E2

ECM (centralina controllo motore)/PCM (centralina

15 A

gruppo propulsore)

AMS

10 A

Sensore batteria

30 A

Relè principale

8

8 - 97

Manutenzione

Fusibili

Relè ((motore a benzina) 1.4 MPI)

Simbolo

Nome relè

Tipo

Relè allarme antifur-

MICRO

to clacson

Relè tergicristalli ve-

MICRO

loce

Relè fari anabba-

MICRO

glianti

LO

Relè tergicristalli len-

MICRO

to

Relè fari abbaglianti

MICRO

Relè ventilatore raf-

MICRO

freddamento 1

Relè condizionatore

A/C

MICRO

d'aria

FUEL

Relè pompa del car-

PUMP

MICRO

burante

Relè avviamento

MICRO

2

Relè ventilatore raf-

MICRO

freddamento 2

MAIN

Relè principale

MINI

Relè del clacson

MICRO

Relè ventilatore con-

MICRO

dizionatore d'aria

8 - 98

Manutenzione

Lampadine luci

L'umidità all'interno della luce scompare se

si guida il veicolo con il faro acceso, tutta-

via, il livello di rimozione dell'umidità può

variare a seconda delle dimensioni, della

posizione e delle condizioni della luce. Se

l'umidità continua a rimanere all'interno

della luce, far controllare il veicolo da un'of-

ficina specializzata. Kia consiglia di rivol-

gersi a un concessionario/centro di assi-

stenza partner autorizzato Kia.

OYB070039L

Faro - Tipo C

Posizione lampadina luce

(anteriore)

Faro - Tipo A

OYB070146L

Fendinebbia - Tipo A

OYB070038L

Faro - Tipo B

OYB070147L

Fendinebbia - Tipo B

8 - 102

Manutenzione

Lampadine luci

1. Faro (Anabbagliante/Abba-

gliante)

2. Faro (tipo a LED)

3. Indicatore di direzione ante-

riore

4. Luce di posizione

5. Luce di posizione/Luce diurna

(tipo LED )

OYB070149L

6. Luce di curva statica

Fendinebbia - Tipo C

7. Luce fendinebbia (tipo lampa-

dina)

8. Luce fendinebbia (tipo LED)

9. Luce di marcia diurna (tipo

con lampadina normale)

Posizione lampadina luce

(posteriore)

Gruppo ottico posteriore - Tipo A

OYB070150L

Luce diurna (D.R.L)

8

OYB070043L

Gruppo ottico posteriore - Tipo B

OYB070159L

8 - 103

Manutenzione

Lampadine luci

1.

Lampadina indicatori di dire-

zione posteriori (tipo normale)

2.

Lampadina di ricambio (tipo

normale)

3.

Lampadina stop e luce di coda

(tipo normale)

4.

Lampadina luci di posizione

posteriori (Tipo normale)

OYB070044L

5.

Lampadina luce fendinebbia

posteriore (tipo normale)

Luce targa

6.

Luce stop e luce posteriore

(Tipo LED)

7.

Luce fendinebbia posteriore

(tipo a LED)

8.

Luce targa (tipo a lampadina)

9.

Terza luce stop (tipo a lampa-

dina)

Posizione lampadina luce

OYB070045L

(laterale)

Terza luce stop

Tipo A

OYB070046L

OYB076047C

Tipo B

8 - 104

Manutenzione

Lampadine luci

4. Sganciare la molletta della

lampadina faro premendone

l'estremità e spingendola ver-

so l'alto.

5. Rimuovere la lampadina dal

gruppo faro.

6. Installare una lampadina faro

nuova e agganciare la mollet-

ta lampadina faro in posizione

OYB076048B

allineando la molletta con la

1. Luci ripetitori laterali (tipo

scanalatura sulla lampadina.

LED)

7. Collegare il connettore del

2. Luci ripetitori laterali (tipo

portalampada faro.

lampadina)

8. Installare il coperchio della

lampadina del faro ruotandolo

Sostituzione lampadina faro

in senso orario.

(anabbagliante/abbagliante)

Lampadina del faro

(Gruppo Faro Tipo A)

8

OSK3078081NR

OYB070049L

1. Aprire il cofano.

AVVERTENZA

2. Rimuovere il coperchio lampa-

Lampadine alogene

dina faro ruotandolo in senso

• Le lampadine alogene contengono gas

antiorario.

pressurizzato che produrrà schegge vo-

3. Scollegare il connettore del

lanti in caso di rottura del vetro.

portalampada faro.

8 - 105

Manutenzione

Lampadine luci

• Maneggiarle sempre con cautela per evi-

3.

Rimuovere il portalampada dal

tare tagli e abrasioni. Se le lampadine so-

gruppo ruotando il portalam-

no accese, evitare il contatto con i liquidi.

pada in senso antiorario fin-

Non toccare mai il vetro a mani nude. L'o-

ché le linguette del portalam-

lio residuo potrebbe surriscaldare la lam-

pada non si allineano con gli

padina e farla scoppiare quando accesa.

incavi del gruppo.

Una lampadina deve essere azionata solo

4.

Rimuovere la lampadina dal

quando installata in un faro.

portalampada tirandola verso

• Se una lampadina si danneggia o rompe,

l'esterno.

sostituirla immediatamente e smaltirla

5.

Installare una lampadina nuo-

con la dovuta cura.

va inserendola nel portalam-

• Per sostituire una lampadina indossare

pada.

opportune protezioni per gli occhi. Lasciar

6.

Installare il portalampada nel

raffreddare la lampadina prima di ma-

gruppo faro allineando le lin-

neggiarla.

guette del portalampada con

gli incavi del gruppo faro.

Spingere il portalampada nel

Sostituzione lampadina luce di

gruppo faro e ruotare il porta-

posizione (Gruppo Faro Tipo A)

lampada in senso orario.

7.

Installare il coperchio della

lampadina del faro ruotandolo

in senso orario.

OYB070050L

1. Aprire il cofano.

2. Rimuovere il coperchio lampa-

dina faro ruotandolo in senso

antiorario.

8 - 106

Manutenzione

Lampadine luci

Sostituzione lampadine

5. Installare il portalampada nel

indicatori di direzione anteriori

gruppo faro allineando le lin-

(Gruppo Faro Tipo A)

guette del portalampada con

gli incavi del gruppo faro.

Spingere il portalampada nel

gruppo faro e ruotare il porta-

lampada in senso orario.

Sostituzione lampadina faro

(anabbagliante/abbagliante)

(Gruppo Faro Tipo B)

OYB070051L

1.

Aprire il cofano.

2.

Rimuovere il portalampada dal

gruppo ruotando il portalam-

pada in senso antiorario fin-

ché le linguette del portalam-

pada non si allineano con gli

incavi del gruppo.

OYB070052L

3.

Rimuovere la lampadina dal

1.

Aprire il cofano.

portalampada premendola e

ruotandola in senso antiorario

2.

Rimuovere il coperchio lampa-

finché le linguette della lam-

dina faro ruotandolo in senso

8

padina non si allineano con gli

antiorario.

incavi del portalampada.

3.

Scollegare il connettore del

Estrarre la lampadina dal por-

portalampada faro.

talampada.

4.

Rimuovere il portalampada dal

4.

Inserire una nuova lampadina

gruppo ruotando il portalam-

nel portalampada e ruotarla

pada in senso antiorario fin-

finché non si blocca in posizio-

ché le linguette del portalam-

ne.

pada non si allineano con gli

incavi del gruppo.

8 - 107

Manutenzione

Lampadine luci

• Maneggiarle sempre con cautela per evi-

5. Installare il nuovo portalam-

tare tagli e abrasioni. Se le lampadine so-

pada nel gruppo faro allinean-

no accese, evitare il contatto con i liquidi.

do le linguette del portalam-

Non toccare mai il vetro a mani nude. L'o-

pada con gli incavi del gruppo

lio residuo potrebbe surriscaldare la lam-

faro. Spingere il portalampada

padina e farla scoppiare quando accesa.

nel gruppo faro e ruotare il

Una lampadina deve essere azionata solo

portalampada in senso orario.

quando installata in un faro.

6. Installare il coperchio della

• Se una lampadina si danneggia o rompe,

lampadina del faro ruotandolo

sostituirla immediatamente e smaltirla

in senso orario.

con la dovuta cura.

Lampadina del faro

• Per sostituire una lampadina indossare

opportune protezioni per gli occhi. Lasciar

raffreddare la lampadina prima di ma-

neggiarla.

Sostituzione luce di svolta

statica (SBL, Gruppo Faro Tipo

B)

OJA070102

AVVERTENZA

Lampadine alogene

• Le lampadine alogene contengono gas

pressurizzato che produrrà schegge vo-

lanti in caso di rottura del vetro.

OYB070053L

1. Aprire il cofano.

2. Rimuovere il coperchio lampa-

dina faro ruotandolo in senso

antiorario.

8 - 108

Manutenzione

Lampadine luci

3.

Scollegare il connettore del

1.

Aprire il cofano.

portalampada della luce di

2.

Rimuovere il coperchio lampa-

svolta statica (SBL).

dina faro ruotandolo in senso

4.

Sganciare la molletta della lu-

antiorario.

ce di svolta statica premendo-

3.

Rimuovere il portalampada dal

ne l'estremità e spingendola

gruppo ruotando il portalam-

verso l'alto.

pada in senso antiorario fin-

5.

Rimuovere la lampadina dal

ché le linguette del portalam-

gruppo faro.

pada non si allineano con gli

incavi del gruppo.

6.

Installare una lampadina faro

nuova e agganciare la mollet-

4.

Rimuovere la lampadina dal

ta della luce di svolta statica

portalampada premendola e

in posizione allineando la mol-

ruotandola in senso antiorario

letta con la scanalatura sulla

finché le linguette della lam-

lampadina.

padina non si allineano con gli

incavi del portalampada.

7.

Collegare il connettore del

Estrarre la lampadina dal por-

portalampada della luce di

talampada.

svolta statica (SBL).

5.

Inserire una nuova lampadina

8.

Installare il coperchio della

nel portalampada e ruotarla

lampadina del faro ruotandolo

finché non si blocca in posizio-

in senso orario.

ne.

6.

Installare il portalampada nel

Sostituzione lampadine

gruppo faro allineando le lin-

indicatori di direzione anteriori

8

guette del portalampada con

(Gruppo Faro Tipo B)

gli incavi del gruppo faro.

Spingere il portalampada nel

gruppo faro e ruotare il porta-

lampada in senso orario.

7.

Installare il coperchio della

lampadina del faro ruotandolo

in senso orario.

OYB070054L

8 - 109

Manutenzione

Lampadine luci

Sostituzione lampadina faro

(tipo LED) (Faro tipo C)

OYB070152LB

Fendinebbia - Tipo C

OYB070158L

Se il faro (LED) (1) non funziona,

far controllare il veicolo da un'offi-

cina professionale.

Kia consiglia di rivolgersi a un con-

cessionario/centro di assistenza

partner autorizzato Kia.

Le luci a LED non possono essere

sostituite come singola unità poi-

OYB087009LB

ché sono costituite come unità in-

tegrata. Le luci a LED devono es-

1.

Scollegare il terminale negati-

sere sostituite con l'unità.

vo (-) della batteria.

È necessario l'intervento di un tec-

2.

Scollegare la parte laterale

nico esperto per controllare o ri-

dopo aver allentato le viti la-

parare la luce anteriore (LED), poi-

terali del paraurti e i ganci.

ché potrebbero danneggiare i rela-

3.

Scollegare il connettore del

tivi componenti del veicolo.

fendinebbia anteriore.

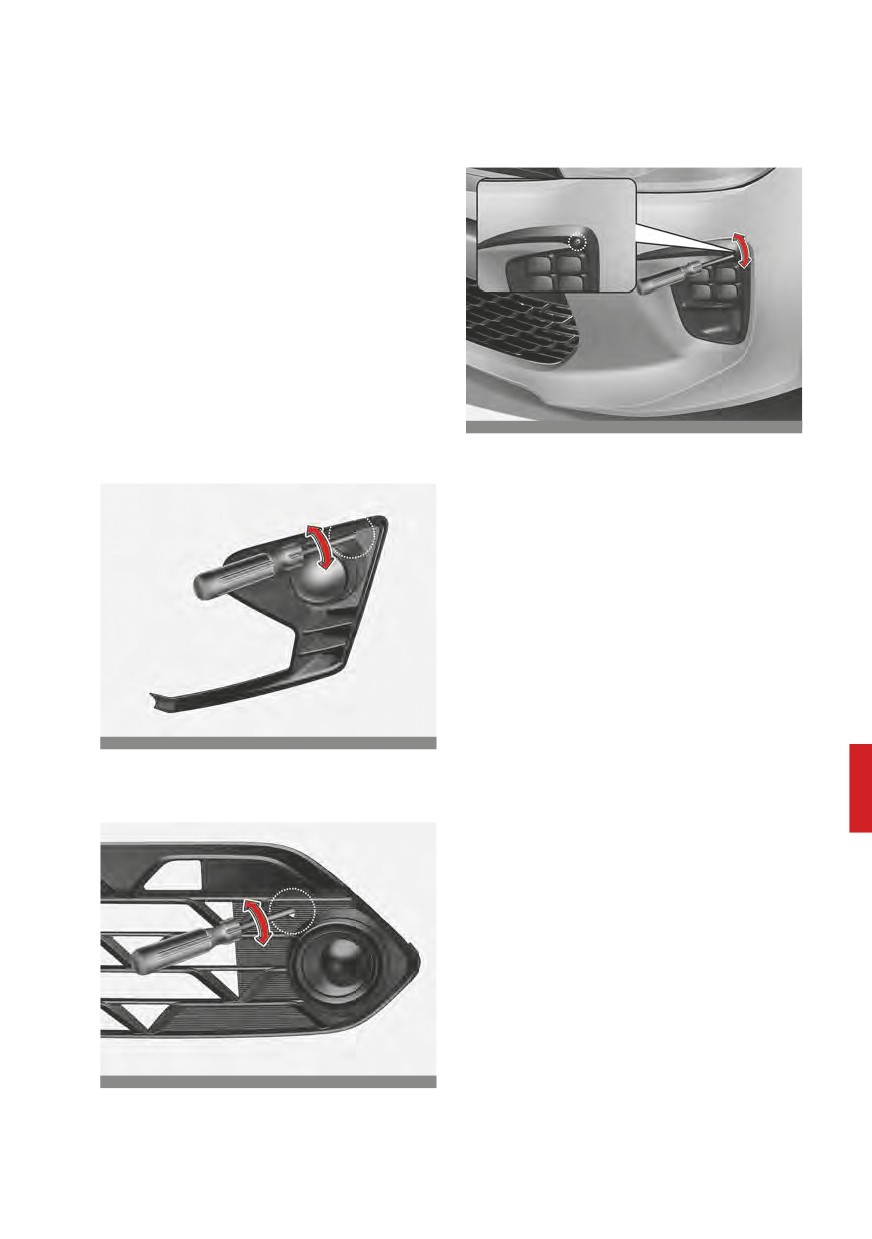

Sostituzione fendinebbia (tipo

4.

Rimuovere il portalampada dal

a lampadina) (Tipo A, C)

gruppo ruotando il portalam-

pada in senso antiorario fin-

Fendinebbia - Tipo A

ché le linguette del portalam-

pada non si allineano con gli

incavi del gruppo.

8 - 110

Manutenzione

Lampadine luci

5.

Togliere la lampadina dal por-

talampada premendo e ruo-

tando in senso antiorario la

lampadina finché le sue lin-

guette non si allineano con gli

incavi del portalampada.

Estrarre la lampadina dal por-

talampada.

6.

Inserire una nuova lampadina

OYB070153LB

nel portalampada e ruotarla

finché non si blocca in posizio-

1.

Scollegare il terminale negati-

ne.

vo (-) della batteria.

7.

Installare il portalampada nel

2.

Rimuovere la sottocopertura

gruppo allineando le linguette

del motore.

del portalampada con gli inca-

3.

Scollegare il connettore del

vi del gruppo. Spingere il por-

fendinebbia anteriore.

talampada nel gruppo e ruo-

tare il portalampada in senso

4.

Rimuovere il portalampada dal

orario.

gruppo ruotando il portalam-

pada in senso antiorario fin-

8.

Collegare il connettore del

ché le linguette del portalam-

fendinebbia anteriore.

pada non si allineano con gli

9.

Installare il gruppo paraurti

incavi del gruppo.

anteriore sulla carrozzeria del

5.

Togliere la lampadina dal por-

veicolo.

talampada premendo e ruo-

8

tando in senso antiorario la

Sostituzione fendinebbia (tipo

lampadina finché le sue lin-

a lampadina) (Tipo B)

guette non si allineano con gli

Fendinebbia - Tipo B

incavi del portalampada.

Estrarre la lampadina dal por-

talampada.

6.

Inserire una nuova lampadina

nel portalampada e ruotarla

finché non si blocca in posizio-

ne.

8 - 111

Manutenzione

Lampadine luci

Le luci a LED non possono essere

7. Installare il portalampada nel

sostituite come singola unità poi-

gruppo allineando le linguette

ché sono costituite come unità in-

del portalampada con gli inca-

tegrata. Le luci a LED devono es-

vi del gruppo. Spingere il por-

sere sostituite con l'unità.

talampada nel gruppo e ruo-

tare il portalampada in senso

È necessario l'intervento di un tec-

orario.

nico esperto per controllare o ri-

parare la luce di posizione + DRL

8. Collegare il connettore del

(LED), poiché potrebbe danneggia-

fendinebbia anteriore.

re i relativi componenti del veicolo.

9. Installare la sottocopertura

motore sulla carrozzeria del

Sostituzione luci diurne (tipo a

veicolo.

lampadina)

Sostituzione lampadina luce di

posizione + luce diurna (DRL,

tipo LED)

OYB070160L

1. Scollegare il terminale negati-

vo (-) della batteria.

OYB076056B

2. Scollegare la parte laterale

dopo aver allentato le viti la-

Se la luce di posizione + DRL (LED)

terali del paraurti e i ganci.

(1) non funziona, far controllare il

3. Scollegare il connettore delle

veicolo da un'officina professiona-

luci diurne.

le.

Kia consiglia di rivolgersi a un con-

cessionario/centro di assistenza

partner autorizzato Kia.

8 - 112

Manutenzione

Lampadine luci

4.

Rimuovere il portalampada dal

Sostituzione lampadina luce

gruppo ruotando il portalam-

ripetitore laterale (tipo a LED)

pada in senso antiorario fin-

ché le linguette del portalam-

pada non si allineano con gli

incavi del gruppo.

5.

Togliere la lampadina dal por-

talampada premendo e ruo-

tando in senso antiorario la

lampadina finché le sue lin-

guette non si allineano con gli

incavi del portalampada.

OYB076047C

Estrarre la lampadina dal por-

talampada.

Se le luci ripetitori laterali (LED)

(1) non funzionano, far controllare

6.

Inserire una nuova lampadina

il veicolo da un'officina professio-

nel portalampada e ruotarla

nale.

finché non si blocca in posizio-

ne.

Kia consiglia di rivolgersi a un con-

cessionario/centro di assistenza

7.

Installare il portalampada nel

partner autorizzato Kia.

gruppo allineando le linguette

del portalampada con gli inca-

Le luci a LED non possono essere

vi del gruppo. Spingere il por-

sostituite come singola unità poi-

talampada nel gruppo e ruo-

ché sono costituite come unità in-

tare il portalampada in senso

tegrata. Le luci a LED devono es-

orario.

sere sostituite con l'unità.

8

8.

Collegare il connettore delle

È necessario l'intervento di un tec-

luci diurne.

nico esperto per controllare o ri-

9.

Installare il gruppo paraurti

parare le luci ripetitori laterali

anteriore sulla carrozzeria del

(LED), poiché potrebbero danneg-

veicolo.

giare i relativi componenti del vei-

colo.

8 - 113

Manutenzione

Lampadine luci

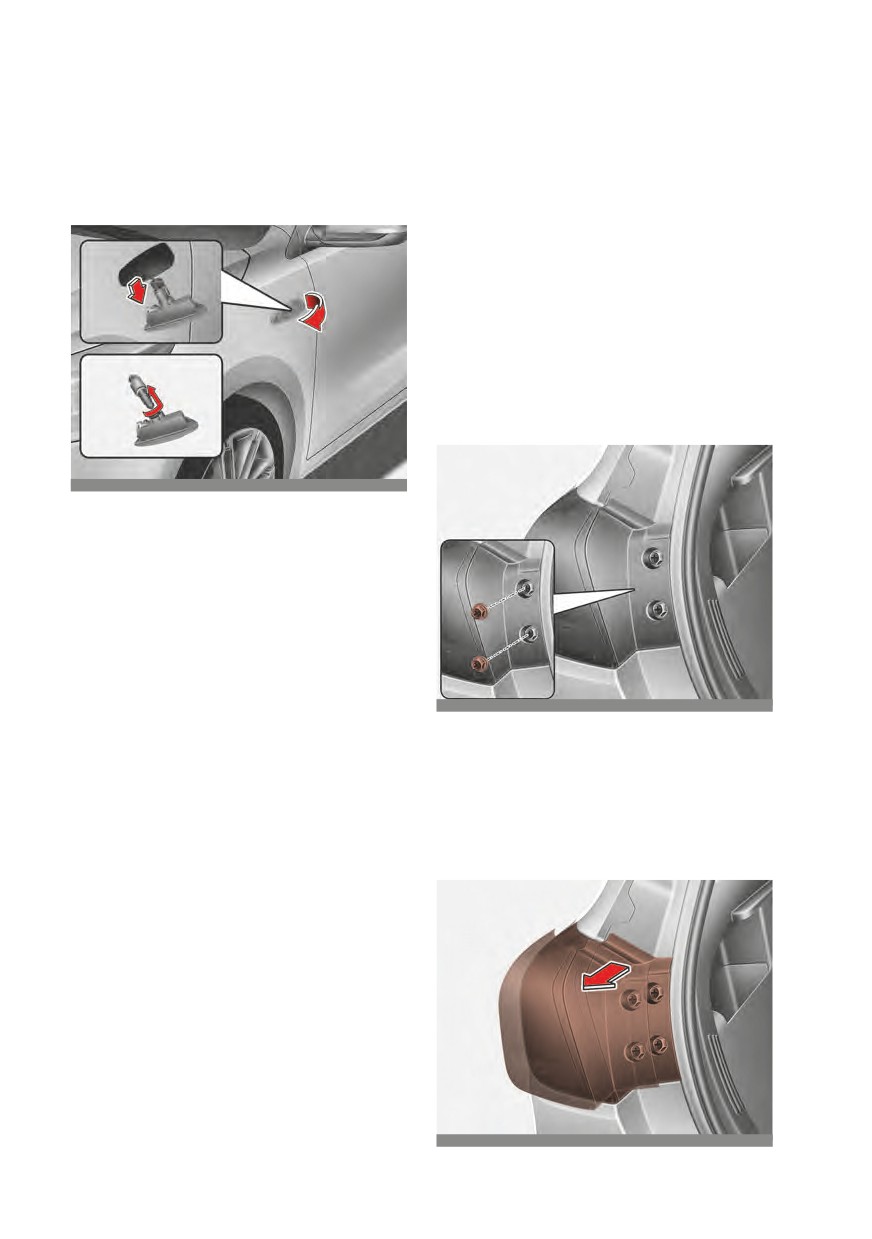

Sostituzione lampadina luce

8. Reinstallare il gruppo lampada

ripetitore laterale (tipo a

sulla carrozzeria del veicolo.

lampadina)

Sostituzione delle luci di stop e

posizione (tipo a lampadina)

1. Aprire il portellone del baga-

gliaio.

2. Allentare le viti di ritegno

gruppo luce con un cacciavite

a croce.

OYB070059L

1.

Smontare il gruppo lampada

dal veicolo facendo leva sul

trasparente ed estraendo il

gruppo.

2.

Scollegare il connettore elet-

trico della lampadina.

OYB070060L

3.

Rimuovere il portalampada dal

trasparente ruotandolo in

3.

Rimuovere il gruppo ottico po-

senso antiorario finché le lin-

steriore dalla carrozzeria del

guette del portalampada non

veicolo.

si allineano agli incavi del tra-

4.

Scollegare il connettore del

sparente.

gruppo ottico posteriore.

4.

Rimuovere la lampadina

estraendola dritta.

5.

Inserire una lampadina nuova

nel portalampada.

6.

Rimontare il portalampada e il

trasparente.

7.

Collegare il connettore elettri-

co della lampadina.

OYB070061L

8 - 114

Manutenzione

Lampadine luci

5.

Rimuovere il portalampada dal

9. Installare il gruppo ottico po-

gruppo ruotando il portalam-

steriore nella carrozzeria del

pada in senso antiorario fin-

veicolo.

ché le linguette del portalam-

pada non si allineano con gli

Sostituzione lampadina

incavi del gruppo.

indicatore di direzione

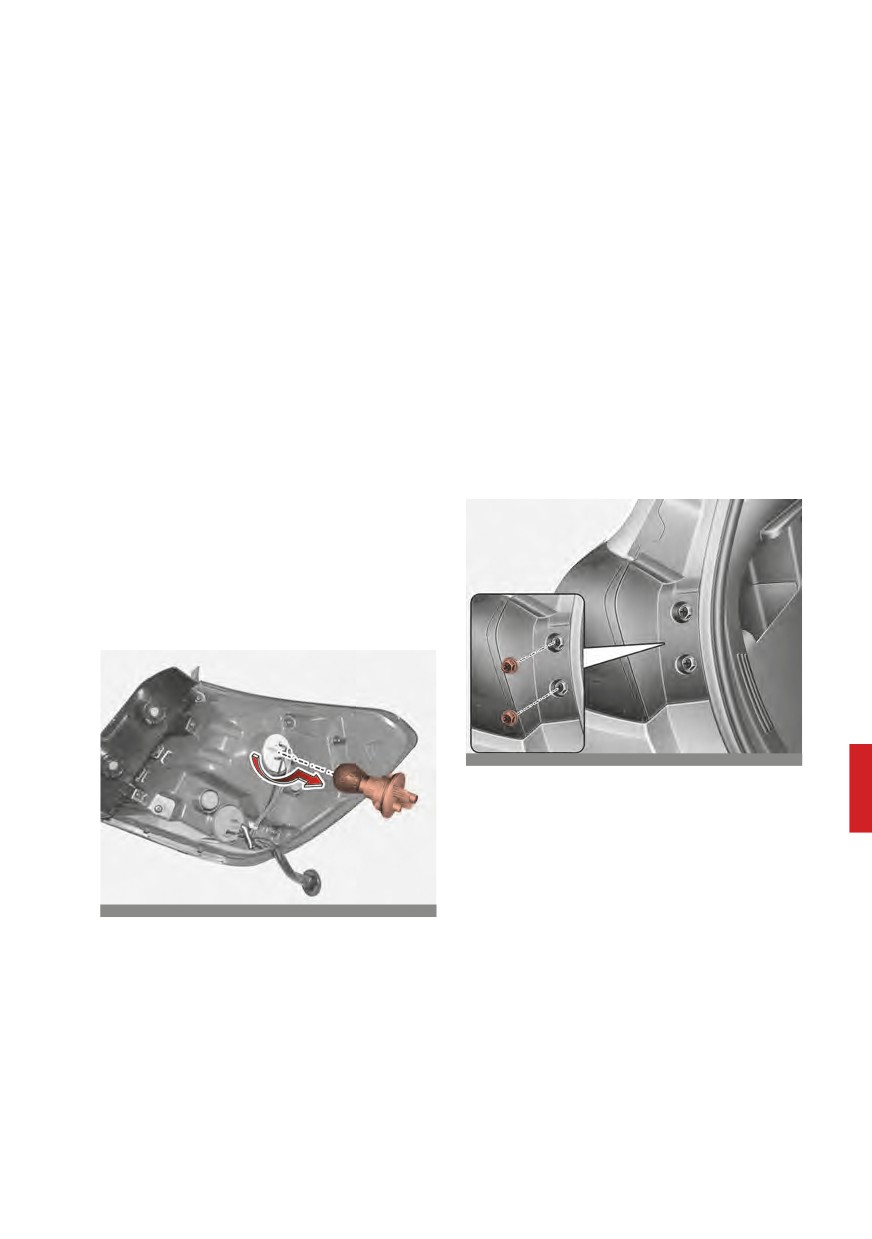

6.

Rimuovere la lampadina dal

posteriore (tipo normale)

portalampada premendola e

1. Aprire il portellone del baga-

ruotandola in senso antiorario

gliaio.

finché le linguette della lam-

2. Allentare le viti di ritegno

padina non si allineano con gli

gruppo luce con un cacciavite

incavi del portalampada.

a croce.

Estrarre la lampadina dal por-

talampada.

7.

Inserire una nuova lampadina

nel portalampada e ruotarla

finché non si blocca in posizio-

ne.

OYB070060L

3. Rimuovere il gruppo ottico po-

steriore dalla carrozzeria del

8

veicolo.

OYB070062L

8. Installare il portalampada nel

gruppo allineando le linguette

del portalampada con gli inca-

vi del gruppo. Spingere il por-

talampada nel gruppo e ruo-

tare il portalampada in senso

orario.

8 - 115

Manutenzione

Lampadine luci

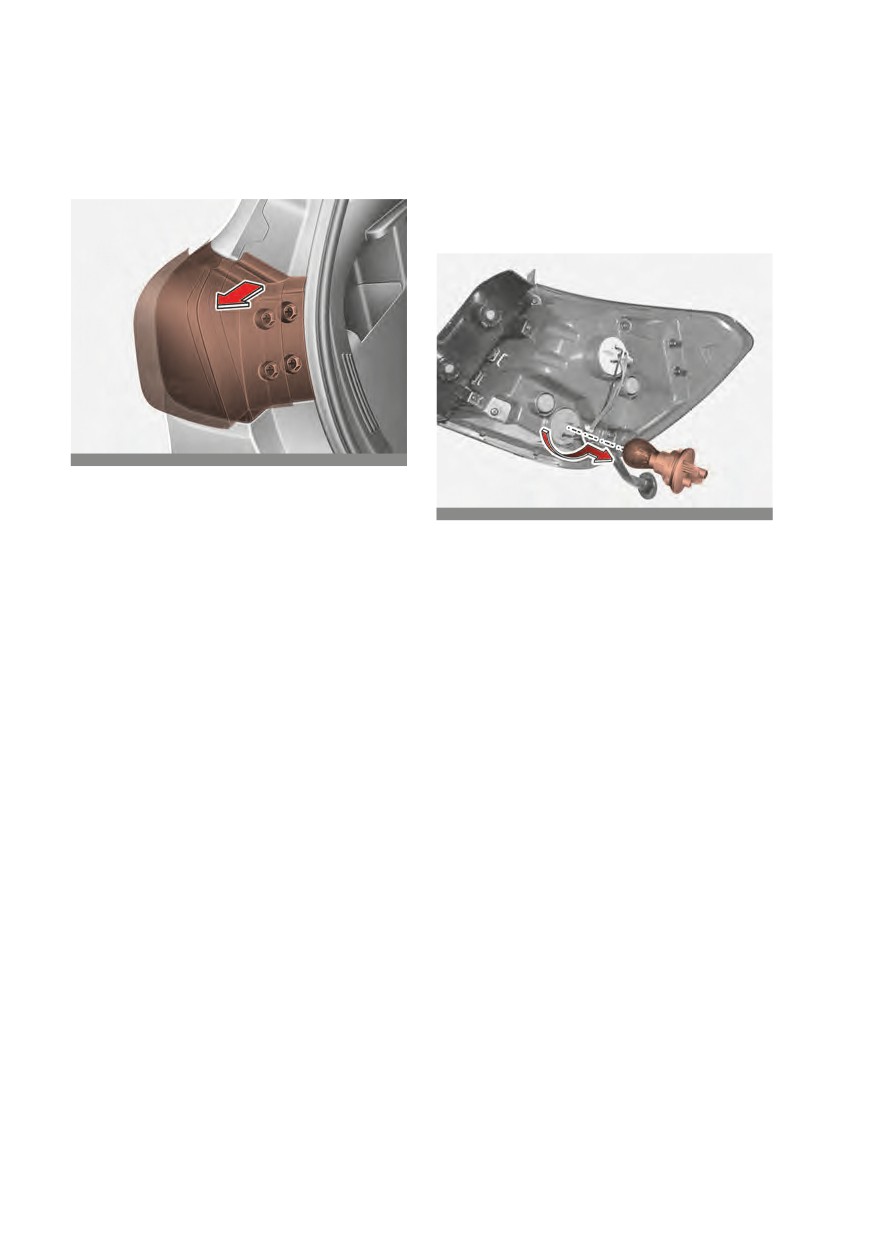

4. Scollegare il connettore del

7. Inserire una nuova lampadina

gruppo ottico posteriore.

nel portalampada e ruotarla

finché non si blocca in posizio-

ne.

OYB070061L

5. Rimuovere il portalampada dal

OYB070063L

gruppo ruotando il portalam-

pada in senso antiorario fin-

8. Installare il portalampada nel

ché le linguette del portalam-

gruppo allineando le linguette

pada non si allineano con gli

del portalampada con gli inca-

incavi del gruppo.

vi del gruppo. Spingere il por-

talampada nel gruppo e ruo-

6. Rimuovere la lampadina dal

tare il portalampada in senso

portalampada premendola e

orario.

ruotandola in senso antiorario

finché le linguette della lam-

9. Installare il gruppo ottico po-

padina non si allineano con gli

steriore nella carrozzeria del

incavi del portalampada.

veicolo.

Estrarre la lampadina dal por-

talampada.

8 - 116

Manutenzione

Lampadine luci

Sostituzione delle luci di stop e

2. Rimuovere il coperchio di ac-

posizione (tipo a LED)

cesso.

OYB076064B

OYB070065L

3.

Rimuovere il portalampada dal

Se le luci stop e le luci di coda

gruppo ruotando il portalam-

(LED) (1) non funzionano, far con-

pada in senso antiorario fin-

trollare il veicolo da un'officina

ché le linguette del portalam-

professionale. Kia consiglia di ri-

pada non si allineano con gli

volgersi a un concessionario/

incavi del gruppo.

centro di assistenza partner auto-

rizzato Kia.

4.

Rimuovere la lampadina dal

portalampada tirandola verso

Le luci a LED non possono essere

l'esterno.

sostituite come singola unità poi-

5.

Installare una lampadina nuo-

ché sono costituite come unità in-

va inserendola nel portalam-

tegrata. Le luci a LED devono es-

pada.

sere sostituite con l'unità.

8

È necessario l'intervento di un tec-

nico esperto per controllare o ri-

parare la luce di stop e la luce di

coda (LED), poiché potrebbero

danneggiare i relativi componenti

del veicolo.

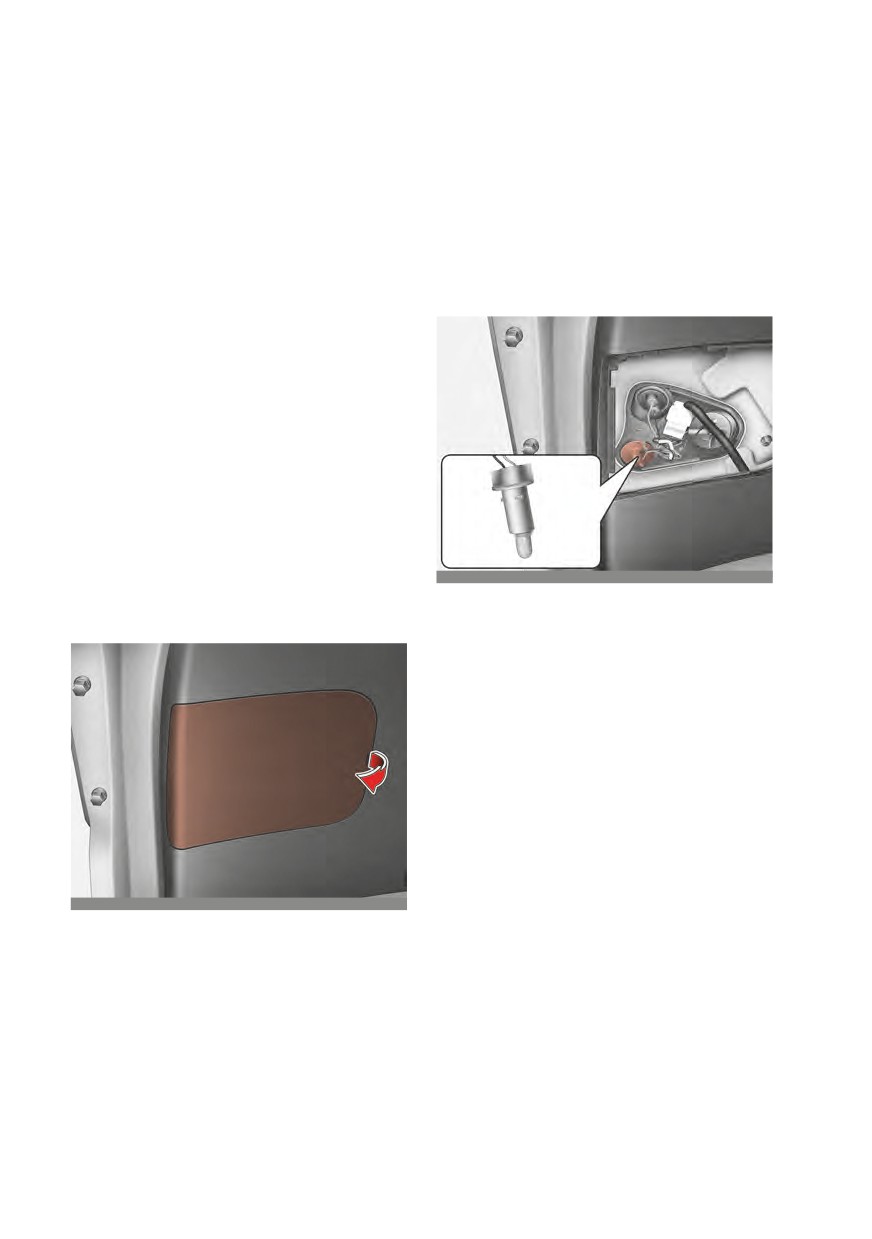

Sostituzione luce (tipo

lampadina) retromarcia

OYB070066L

1. Aprire il portellone.

8 - 117

Manutenzione

Lampadine luci

6. Installare il portalampada nel

4. Rimuovere la lampadina dal

gruppo allineando le linguette

portalampada tirandola verso

del portalampada con gli inca-

l'esterno.

vi del gruppo. Spingere il por-

5. Installare una lampadina nuo-

talampada nel gruppo e ruo-

va inserendola nel portalam-

tare il portalampada in senso

pada.

orario.

7. Installare il coperchio di servi-

zio inserendolo nel foro di ser-

vizio.

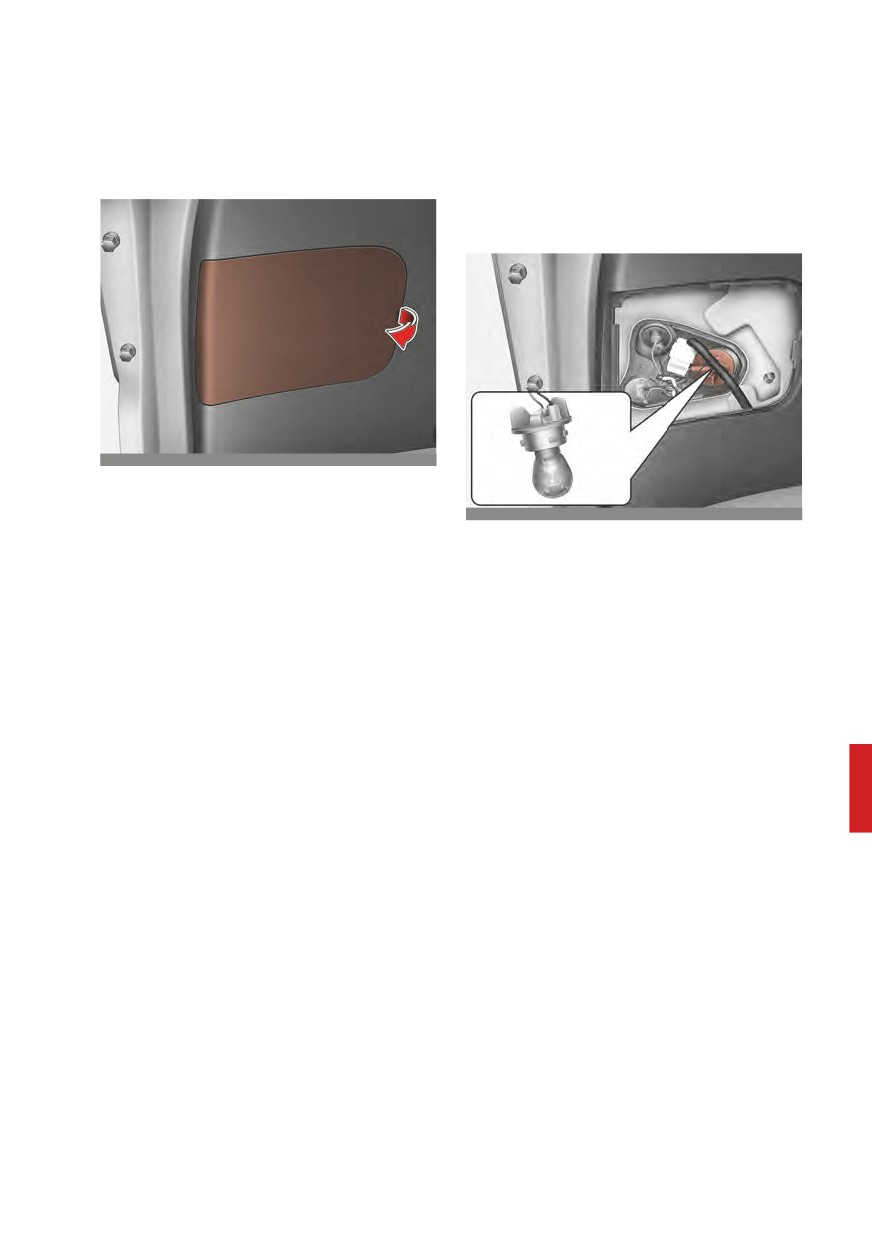

Sostituzione delle lampadine

(interne) (tipo normale) delle

luci di posizione posteriori

1.

Aprire il portellone.

OYB070067L

2.

Rimuovere il coperchio di ac-

6. Installare il portalampada nel

cesso.

gruppo allineando le linguette

del portalampada con gli inca-

vi del gruppo. Spingere il por-

talampada nel gruppo e ruo-

tare il portalampada in senso

orario.

7. Installare il coperchio di servi-

zio inserendolo nel foro di ser-

vizio.

OYB070065L

Sostituzione fendinebbia

3.

Rimuovere il portalampada dal

posteriore (tipo a lampadina)

gruppo ruotando il portalam-

pada in senso antiorario fin-

1. Aprire il portellone.

ché le linguette del portalam-

pada non si allineano con gli

incavi del gruppo.

8 - 118

Manutenzione

Lampadine luci

2. Rimuovere il coperchio di ac-

5. Inserire una nuova lampadina

cesso.

nel portalampada e ruotarla

finché non si blocca in posizio-

ne.

OYB070065L

3. Rimuovere il portalampada dal

OYB070068L

gruppo ruotando il portalam-

pada in senso antiorario fin-

6. Installare il portalampada nel

ché le linguette del portalam-

gruppo allineando le linguette

pada non si allineano con gli

del portalampada con gli inca-

incavi del gruppo.

vi del gruppo. Spingere il por-

talampada nel gruppo e ruo-

4. Rimuovere la lampadina dal

tare il portalampada in senso

portalampada premendola e

orario.

ruotandola in senso antiorario

finché le linguette della lam-

7. Installare il coperchio di servi-

padina non si allineano con gli

zio inserendolo nel foro di ser-

incavi del portalampada.

vizio.

Estrarre la lampadina dal por-

8

talampada.

8 - 119

Manutenzione

Lampadine luci

Sostituzione lampadina luce

Sostituzione terza luce stop

antinebbia posteriore (tipo

(tipo a lampadina)

LED)

OYB076089B

OYB070162L

Se la terza luce stop (1) non fun-

Se la luce fendinebbia posteriore

ziona, far controllare il veicolo da

(LED) (1) non funziona, far con-

un'officina professionale. Kia con-

trollare il veicolo da un'officina

siglia di rivolgersi a un concessio-

professionale.

nario/centro di assistenza partner

autorizzato Kia.

Kia raccomanda di rivolgersi a un

concessionario/partner di assi-

Sostituzione luce targa (tipo

stenza autorizzato Kia. La lampa-

lampadina)

da a LED non può essere sostituita

come unità singola perché è un'u-

1. Usando un cacciavite a lama,

nità integrata. Le lampade a LED

fare leva delicatamente sulla

devono essere sostituite con l'uni-

protezione del trasparente

tà. È necessario l'intervento di un

dall'alloggiamento della luce.

tecnico esperto per controllare o

riparare la luce fendinebbia (LED),

poiché si potrebbero danneggiare i

relativi componenti del veicolo.

OYB070069L

8 - 120

Manutenzione

Lampadine luci

2.

Rimuovere il portalampada dal

Sostituzione lampadina luce

gruppo ruotando il portalam-

leggimappa (tipo a lampadina)

pada in senso antiorario fin-

ché le linguette del portalam-

pada non si allineano con gli

incavi del gruppo.

3.

Rimuovere la lampadina dal

portalampada tirandola verso

l'esterno.

4.

Installare una lampadina nuo-

va inserendola nel portalam-

OYB070070L

pada.

5.

Installare il portalampada nel

AVVERTENZA

gruppo allineando le linguette

del portalampada con gli inca-

Prima di eseguire un lavoro sulle luci inter-

vi del gruppo. Spingere il por-

ne, assicurarsi che sia stato premuto il pul-

talampada nel gruppo e ruo-

sante "OFF" per evitare di subire ustioni al-

tare il portalampada in senso

le dita o scosse elettriche.

orario.

6.

Allineare le linguette della

1. Usando un cacciavite a lama,

protezione del trasparente

fare leva delicatamente sulla

con le tacche dell'alloggiamen-

protezione del trasparente

to luce e agganciare il traspa-

dall'alloggiamento della luce.

rente in posizione.

2. Rimuovere la lampadina

8

estraendola dritta.

3. Inserire una lampadina nuova

nel portalampada.

4. Allineare le linguette della

protezione del trasparente

con le tacche dell'alloggiamen-

to luce e agganciare il traspa-

rente in posizione.

8 - 121

Manutenzione

Lampadine luci

ATTENZIONE

ATTENZIONE

Fare attenzione a non sporcare o danneg-

Fare attenzione a non sporcare o danneg-

giare il trasparente, la sua linguetta e il

giare il trasparente, la sua linguetta e il

corpo in plastica.

corpo in plastica.

Sostituzione della luce dello

Sostituzione lampadina luce

specchietto di cortesia (tipo

plafoniere (tipo a lampadina)

lampadina)

OYB070071L

OYB070154L

AVVERTENZA

AVVERTENZA

Prima di eseguire un lavoro sulle luci inter-

Prima di eseguire un lavoro sulle luci inter-

ne, assicurarsi che sia stato premuto il pul-

ne, assicurarsi che sia stato premuto il pul-

sante "OFF" per evitare di subire ustioni al-

sante "OFF" per evitare di subire ustioni al-

le dita o scosse elettriche.

le dita o scosse elettriche.

1. Usando un cacciavite a lama,

1. Usando un cacciavite a lama,

fare leva delicatamente sulla

fare leva sul gruppo lampada

protezione del trasparente

dall'interno.

dall'alloggiamento della luce.

2. Rimuovere la lampadina

2. Rimuovere la lampadina

estraendola dritta.

estraendola dritta.

3. Inserire una lampadina nuova

3. Inserire una lampadina nuova

nel portalampada.

nel portalampada.

4. Rimontare il gruppo lampada.

8 - 122

Manutenzione

Lampadine luci

ATTENZIONE

4. Allineare le linguette della

protezione del trasparente

Fare attenzione a non sporcare o danneg-

con le tacche dell'alloggiamen-

giare il trasparente, la sua linguetta e il

to luce e agganciare il traspa-

corpo in plastica.

rente in posizione.

ATTENZIONE

Sostituzione luce vano

portellone (tipo lampadina)

Fare attenzione a non sporcare o danneg-

giare il trasparente, la sua linguetta e il

corpo in plastica.

Sostituzione lampadina luce

cassetto plancia (tipo

lampadina)

OYB070073L

1.

Usando un cacciavite a lama,

fare leva delicatamente sulla

protezione del trasparente

dall'alloggiamento della luce.

2.

Rimuovere la lampadina

estraendola dritta.

OYB070072L

8

3.

Inserire una lampadina nuova

1.

Usando un cacciavite a lama,

nel portalampada.

fare leva sul gruppo lampada

4.

Allineare le linguette della

dall'interno.

protezione del trasparente

2.

Rimuovere la lampadina

con le tacche dell'alloggiamen-

estraendola dritta.

to luce e agganciare il traspa-

3.

Inserire una lampadina nuova

rente in posizione.

nel portalampada.

4.

Rimontare il gruppo lampada.

8 - 123

Manutenzione

Lampadine luci

ATTENZIONE

Fare attenzione a non sporcare o danneg-

giare il trasparente, la sua linguetta e il

corpo in plastica.

NOTA

Se il faro LED non funziona, far controllare

il veicolo da un'officina professionale. Kia

OYB070075L

consiglia di rivolgersi a un concessionario/

centro di assistenza partner autorizzato

1.

Gonfiare gli pneumatici con la

Kia.

pressione specificata e rimuo-

vere qualsiasi carico dal veico-

lo ad eccezione di conducente,

Orientamento di fari e luci

pneumatico di scorta e at-

fendinebbia (per Europa)

trezzi.

Orientamento dei fari

2.

Il veicolo deve essere parcheg-

Tipo A

giato su un pavimento in pia-

no.

3.

Disegnare due linee verticali

(Linee verticali passanti attra-

verso il centro del rispettivo

faro) e una linea orizzontale

(Linea orizzontale passante

attraverso il centro dei due

fari) sullo schermo.

4.

Con fari e batteria in condizio-

OYB070074L

ne normale, orientare i fari in

modo che la porzione con la

Tipo B, Tipo C

luminosità massima cada sulle

linee orizzontale e verticali.

8 - 124

Manutenzione

Lampadine luci

Tipo C

5. Per orientare i fari anabba-

glianti e abbaglianti verso sini-

stra o verso destra, ruotare il

cacciavite (1) in senso orario o

antiorario. Per orientare i fari

anabbaglianti e abbaglianti

verso l'alto o verso il basso,

ruotare il cacciavite (2) in sen-

so orario o antiorario.

Orientamento luci fendinebbia

OYB070170L

Tipo A

L'orientamento delle luci fendineb-

bia si esegue come l'orientamento

dei fari. Con i fendinebbia anteriori

e la batteria in condizioni di fun-

zionamento normali, orientare i

fendinebbia anteriori.

Per orientare i fendinebbia ante-

riori verso l'alto o verso il basso,

ruotare il cacciavite in senso orario

o antiorario.

OYB070076L

Tipo B

8

OYB070155L

8 - 125

Manutenzione

Lampadine luci

Faro (bifunzionale)

Altezza da terra

Distanza tra le luci

Condizione vei-

colo

Anabbaglianti

Abbaglianti

Anabbaglianti

Abbaglianti

H1'''

H2'''

W1'''

W2'''

Con conducente

716

718

1.333

1.333

/ [mm]

Luce fendinebbia

Luce fendinebbia

Luce fendinebbia

(tipo nebbia superiore)

(tipo nebbia inferiore)

(Tipo a LED)

Condizione

Altezza da

Distanza

Altezza da

Distanza

Altezza da

Distanza

veicolo

terra

tra le luci

terra

tra le luci

terra

tra le luci

H3

W3

H3''

W3''

H3'''

W3'''

Senza con-

ducente

483

1.460

334

996

462

1 430

/ [mm]

Con condu-

cente

478

1.460

329

996

453

1 430

/ [mm]

Luce anabbagliante faro (guida a sinistra)

1. Accendere le luci anabbaglianti senza conducente a bordo.

2. La linea di demarcazione deve essere proiettata entro la linea di de-

marcazione indicata in figura.

8

3. Quando si orientano le luci anabbaglianti, l'orientamento verticale

deve essere regolato dopo aver regolato l'orientamento orizzontale.

4. Se il dispositivo di regolazione fari è in dotazione, regolare l'interrut-

tore dispositivo di regolazione fari sulla posizione '0'.

Basato su schermo distante 10m

8 - 127

Content      ..     16      17      18      19     ..
