Тягачи и самосвалы SITRAК C7H (двигатель MC/MT). Инструкция по эксплуатации и ТО (2020 год) - часть 28

425



Трансмиссия ZF



Совершить тест-драйв: 2-5 км

Во время тест-драйва активируйте ZF-Intarder, отключив рабочий тормоз (ножной
тормоз).

Не используйте ZF-Intarder во время тест-драйва!



Тест-драйв окончен: автомобиль находится в состоянии покоя.

Не используйте ZF-Intarder!







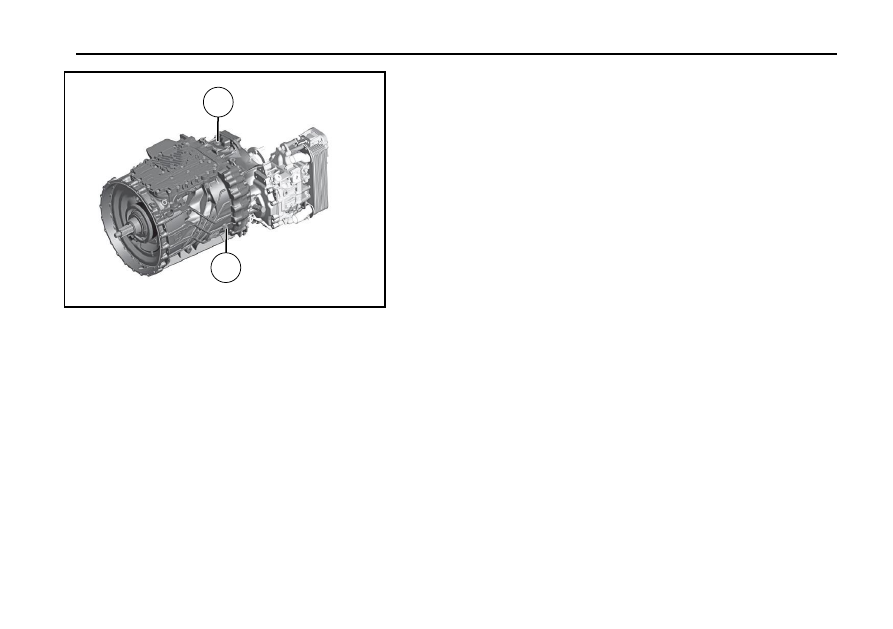

Вывернуть пробку

⑦

.





Снова проверьте уровень масла и при необходимости дополните заправку

топливом до переполнения.





Замените уплотнительное кольцо

⑦



на резьбовой заглушке.





Затяните пробку

⑦

.



Момент затяжки: 60 Нм.













6

7



426


Трансмиссия ZF



Заправляйте после ремонта трансмиссии.

Дозаправка  разрешена  только  при  ровной  стоянке  автомобиля  и  выключенном
двигателе. Типы смазочного масла соответствуют TE-ML 02.





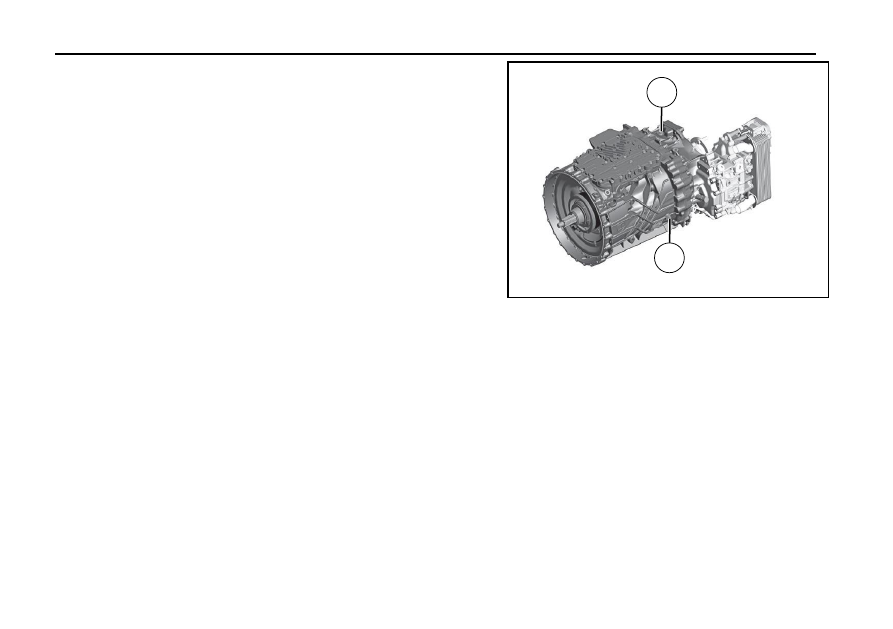

Возьмите пробки из заливного отверстия

⑥



и сливного отверстия

⑦

.





Заправка топливом через отверстие для заливки

⑥

.





Когда уровень масла достигает нижней кромки сливного отверстия

⑦

, или когда

масло разливается из сливного отверстия

⑦

, это означает, что уровень масла

является правильным.





Вверните резьбовую пробку

⑥⑦



вместе с новым уплотнительным кольцом и

затяните. Момент затяжки: 60 Нм.



Совершить тест-драйв: 2-5 км



Тест-драйв: ZF-Intarder (класс 6) начинается с короткого маневра.

Тест-драйв  окончен:  автомобиль  находится  в  состоянии  покоя.  Не  используйте
ZF-Intarder!





Вывернуть пробку

⑦

.





Снова проверьте уровень масла и при необходимости дополните заправку

топливом до переполнения.





Замените верхнее уплотнительное кольцо резьбовой пробки

⑦



и затяните

резьбовую пробку. Момент затяжки: 60 Нм.







6

7



427



Трансмиссия ZF



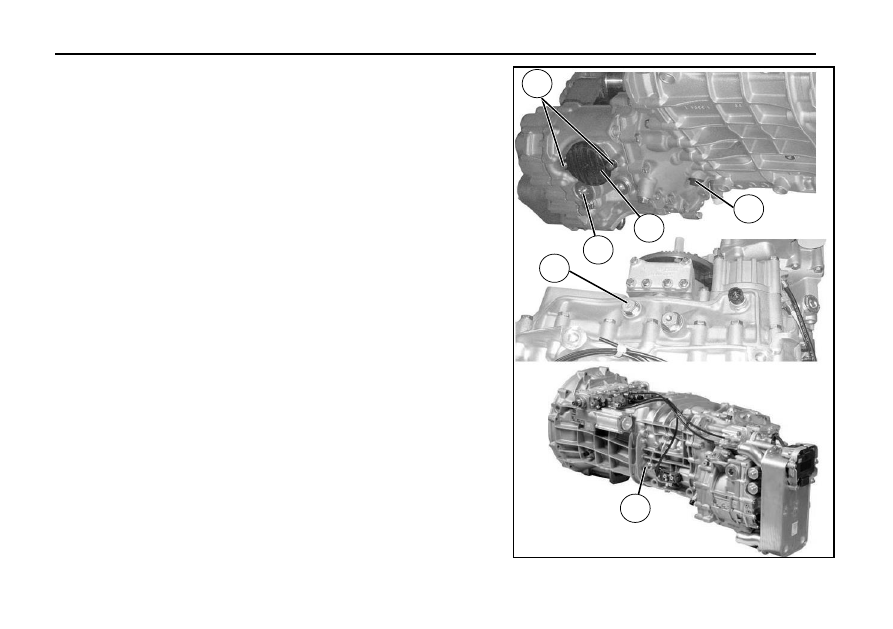

Проверка уровня масла (TraXon с интардером ZF)

Предупреждение!

Опасность аварии!

Слишком  малое  количество  масла  в  коробке
передач может повредить коробку передач.

Соблюдать предписанные сервисные проверки.

В случае проверки уровня масла нельзя использовать интардер ZF,
пока автомобиль не остановится.

Это гарантирует, что объем масла в КПП правильно установлен.





Проверка уровня масла должна соответствовать следующим

условиям:

-

Автомобиль находится в горизонтальном положении

-

Глохнет двигатель

-

Охлаждать масло для коробки передач (<40

℃

)





Проверить уровень масла в пределах диапазона осмотра

автомобиля.









Обратите внимание на возможное наличие утечки масла в:

-

вариатор,

- ZF- Intarder,

-

масло-водяной теплообменник,

-

настроены трубы охлаждающей воды.

проверка





Остановите автомобиль, не используя ZF-интардер.





Снимите резьбовую пробку на отверстии для впрыска масла.





Если уровень масла падает ниже отверстия для заливки масла,

необходимо долить масло (см. главу «Долив масла при замене
масла»).





Замените уплотнительное кольцо на резьбовой пробке.





Затяните резьбовую пробку. Момент затяжки: 60 Нм.

Визуальный осмотр

Если  обнаружено,  что  на  клапане  наполнения  масляного  бачка
имеется серьезная утечка масла, следует заменить весь масляный
бачок.











7

428


Коробка передач HW



Коробка передач HW

Коробку  передачу  следует  регулярно  обслуживать,  так  как  это  важно  для
безопасной  эксплуатации  автомобиля  и  продления  срока  службы  коробки
передач.

Марки и период замены масла смазочного масла

Марки  и  период  замены  смазочного  масла из коробки  передач приведены  в
таблице 1.

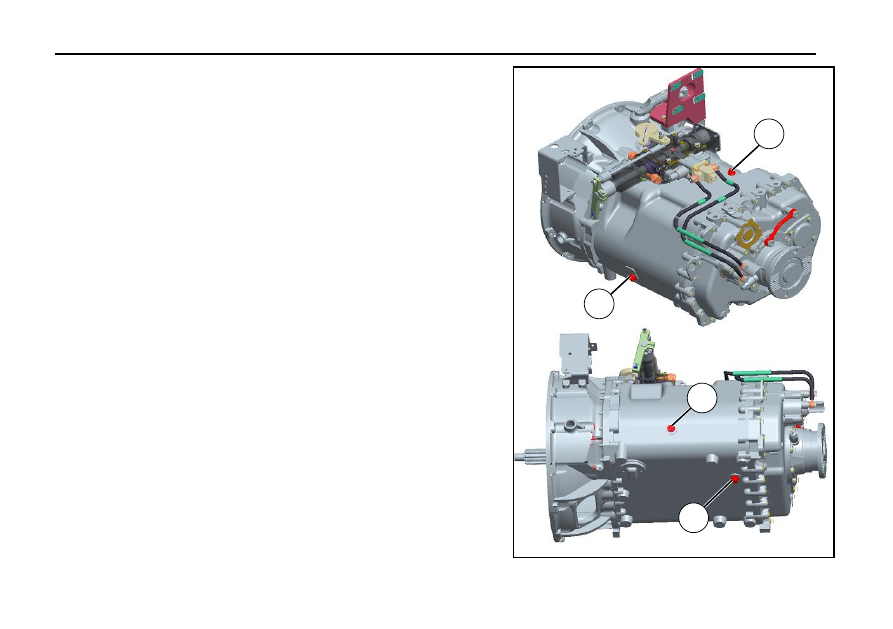

Метод замены масла

При  замене  масла  открутите  спускную  пробку

③

,  спустите  масло  из  коробки

передач ( следует правильно утилизировать спущенное масло), очистите агрегат
сетчатого  фильтра,  затем  затяните  спускную  пробку  и  заправьте  масло,  пока
смотровое отверстие

②



не переполняется.

Обычно  масло  следует  сливать  после  того,  как  автомобиль  проехал  некоторое
время, когда температура трансмиссионного масла высока, а вязкость низка.

















1

2

2

3

429



Коробка передач HW



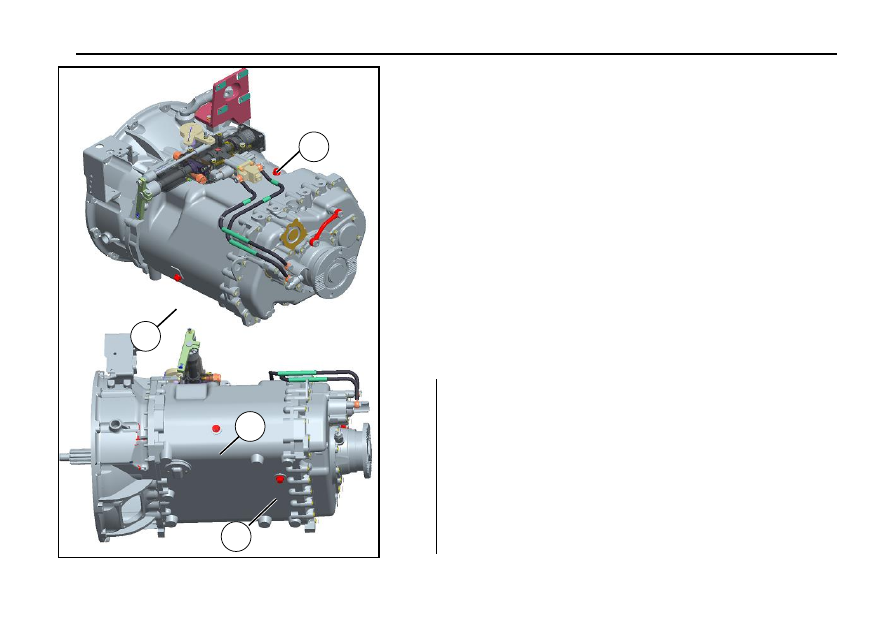

Проверка уровня масла

-

Автомобиль должен быть припаркован на ровной дороге.

-

Когда  уровень  масла  стабилизируется,  а  температура  масла  близка  к

нормальной температуре, отверните резьбовую пробку

②



на смотровом отверстии

уровня масла.

-

Если  уровень  масла  ниже  уровня  смотрового  окна,  добавьте  трансмиссионное

масло для тяжелых транспортных средств GL-5 85W-90.

-

Отверните резьбовую пробку

①



на отверстии для заливки масла и добавляйте

трансмиссионное  масло  до  тех  пор,  пока  масло  не  начнет  выливаться  из
смотрового окна

②

.

-

Затяните резьбовые пробки

①



и

②

.

Момент  затяжки  отверстия  для  заливки  масла,  смотрового  окна  и  пробки  слива
масла составляет (40

～

50) Нм.

Каждый раз, когда вы проверяете уровень масла, вы также должны проверять
коробку передач на наличие утечек масла.

Предупреждение!

-

В

трансмиссии

следует

использовать

специальное

трансмиссионное  масло  компании  Sinotruk  ,  иначе  это  приведет  к
повреждению  трансмиссии,  компания  Sinotruk  оказывает  только
платные услуги.

-

Слишком  большой  объем  заправки  приведет  к  повышению

температуры коробки передач и утечке масла; Слишком маленький
объем  заправки  приведет  к  плохому  смазыванию  деталей,  а  в
тяжелых случаях может произойти авария горел

ки.







1

2

2

3

430


Коробка передач HW



Правильное  и  разумное  использование  коробки  передач  и  регулярное
техническое  обслуживание  очень  важны  для  обеспечения  безопасного
вождения  автомобиля  и  продления  срока  службы  коробки  передач.
Пожалуйста, следуйте следующим требованиям по эксплуатации

：







Добавление смазочного масла

Чтобы предотвратить химическую реакцию различных типов смазочного масла,
при  добавлении  смазочного  масла,  следует  обеспечить  тот  же  тип,  что  и
исходное  смазочное  масло.  Объем  заправки  для различных коробок
передач отличается. (Подробности см. в Приложении 1)





Рабочая Температура

Максимальная  температура  при  непрерывной  работе  не  должна  превышать
120

°С, а минимальная температура не должна быть ниже -40°С.

Если  рабочая  температура  превышает  120

℃

,  это  приведет  к  разложению

смазочного масла и сокращению срока службы коробки передач.

Любое  из  следующих  условий  может  привести  к  тому,  что  рабочая
температура трансмиссии превысит 120°C:

-

Непрерывно работать при скорости движения <32 км/ч.

-

Высокая скорость двигателя.

-

Высокая температура окружающей среды.

-

Выхлопная система расположена слишком близко к коробке передач.

-

Вращаться высокой и сверхскоростной мощностью.





431



Коробка передач HW







Угол наклона работы

Смазывание  может  быть  неполным,  если  рабочий  угол  наклона
коробки передач превышает 15 °c (рабочий угол наклона равен углу
установки коробки передач на шасси плюс угол наклона).





Буксировочное движение или скольжение

Нельзя выжимать педаль сцепления постоянно, чтобы автомобиль
скользил на нейтральной передаче.

Когда  автомобиль  необходимо  буксировать,  можно  вытащить
полуось или отсоединить трансмиссионный вал или отбуксировать
ведущее колесо с земли.



Предупреждение!

-

При  скорости  автомобиля  более  26  км/ч

категорически  запрещается  переключать  коробку
передач  с  зоны  повышенной  передачи  на  зону
пониженной передачи .



Предупреждение

-

Когда  автомобиль,  оснащенный  коробкой  передач

серии  HW,  находится  на  пониженной  передаче
(передаче  застревания)  или  на  задней  передаче,  его
следует  сначала  остановить,  а  затем  включить
передачу,  чтобы  избежать  повреждения  внутренних
частей  коробки  передач.  При  включении  задней
передачи

(ползучей

передачи)

необходимо

использовать

большее

усилие

отбора

для

преодоления

сопротивления

замка

задней

передачи (ползучей передачи).

-

Перед  тем,  как  автомобиль  заведется  ,  сначала

следует

отпустить

стояночное

торможение.

Автомобили

с

отсечкой

газа

и

стояночным

торможением  могут  трогаться  с  места  на  передаче
только  тогда,  когда давление  воздуха  поднимается  до
уровня стояночного торможения для сброса давления.
-

Во время использования обнаружены ненормальные

шумы  в  трансмиссии,  очевидная  тяжелая  работа  и
другие

ненормальные

явления.

Вы

должны

немедленно  остановиться  и  проверить,  а  после
устранения неполадок продолжить движение.

-

Трансмиссии  в  период  действия  «Трех  гарантий»  не

разрешается разбирать и собирать без разрешения.



















432


Коробка передач HW



Особые указания по автоматическим коробкам передач

-

Интерфейс  жгута  проводов,  интерфейс  маслопровода  и  газопровода

следует регулярно проверять, и не должно быть утечек, ослабления и так
далее.

-

Необходимо  убедиться,  что  давление  воздуха  в  воздушном  контуре  не

ниже 0,65 МПа, чтобы обеспечить нормальное использование различных
функций системы АМТ.

-

В  случае  утечки  воздуха  из  автомобильной  магистрали,  остаточное

атмосферное  давление  в  газовой  дороге  не  может  обеспечить
длительное движение сцепления и правильное движение переключения
передач, пилот должен быстро переместить машину в безопасное место
для ремонта (не может перезагрузить машину)!

-

Если  на  дисплее  приборов  появляется  предупреждение  или  символ

неисправности  коробки  передач,  не  запускайте  двигатель  до  тех  пор,
пока неисправность не будет успешно устранена.

-

Перед остановкой двигателя обязательно установите коробку передач в

нейтральное положение и включите ручной тормоз. во избежание аварий
с качением и для обеспечения нормального запуска двигателя.

-

Если  текущая  частота  вращения  двигателя  ниже  скорости  холостого

хода  двигателя,  сцепление  может  быть  отключено  автоматически.
Поэтому никогда не допускать, чтобы частота вращения двигателя была
ниже скорости холостого хода.

-

Рекомендуется использовать ручные  функции или ползучие режимы в

специальных режимах (режим C).







433



Коробка передач HW

Прил. таблица I



Сборка

Примечание

 1) /

L



(исходные

значения)

Уровень качества и
категория вязкости

Пробег или время первой

замены

Замена промежуточного

километража или времени

Подсказка

Коробка
передач

HW

коробка

передач

HW25712XS(С)L

12.5

SAE

80W

-

90

долгоиграющее

трансмиссионное
масло (соответствует
J2360)

1.  Коробчатый  тип  масляного
фильтра:

①



автомобиль

длительного

следования:

замена

фильтрующего

элемента  на  первых  20  тыс.  км
без  замены  масла;  Пробег  или
время  первой  замены  масла:
срочная  доставка  и  быстрые
перевозки  (  средний  расход
топлива менее 30 л/100 км) 240
тыс. км или 24 месяца; Рабочий
режим лѐгкой нагрузки (средний
расход  топлива  30-40 л/100  км)
200  тыс.  км  или  24  месяца;
Рабочий

режим

средней

нагрузки

(средний

расход

топлива  40-50  л/100  км)  160
тыс. км или 24 месяца; Рабочий
режим

высокой

нагрузки

(средний  расход  топлива  более
50  л/100  км)  80  тыс.  км  или  12
месяцев; В зависимости от того,
что

наступит

раньше.

②



Коммунальное

транспортное

средство

/

городское

транспортное

средство

/

самосвал
/

автобетоносмеситель:  а)  на

первых  20  000  км  пробега
заменить

фильтрующий

элемент,  но  не  масло;  Пробег
или  время  первой  замены
масла: 40 000 км или 6 месяцев;
б)  в  тяжелых  условиях  работы
(сильные  перегрузки,  плохие
дорожные  условия  и  большая
запыленность)

20

000

км

пробега

или

6

месяцев

заменить

масло

и

фильтрующий

элемент

одновременно;  В зависимости
от того, что наступит раньше.

③



рудничная

строительная

машина  :  10  000  километров
или  2  месяца  или  500  часов
работы  на  основной  машине,  в
зависимости

от

того,

что

наступит  раньше.  2.  Коробка
без

масляного

фильтра

2000-

5000 км

①



Автомобиль  для  перевозки  на

дальние

расстояния:

экспресс-экспресс (средний расход
топлива менее 30 л/100 км) 240 000
км  или  24  месяца;  Рабочий  режим
лѐгкой  нагрузки  (средний  расход
топлива 30-40 л/100 км) 200 тыс. км
или  24  месяца;  Рабочий  режим
средней  нагрузки  (средний  расход
топлива 40-50 л/100 км) 160 тыс. км
или  24  месяца;  Рабочий  режим
высокой  нагрузки  (средний  расход
топлива более 50 л/100 км) 80 тыс.
км  или  12  месяцев;  В зависимости
от  того,  что  наступит  раньше.

②



Для

коммунальных

машин/спецмашин  для  городского
строительства / транспортных
самосвалов,
автобетоносмесителей:  40  000  км
или  6  месяцев;  Тяжелые  условия
работы

(сильные

перегрузки,

плохие

дорожные

условия

и

сильная  запыленность)  20  000  км
или  6  месяцев;  В зависимости  от
того,  что  наступит  раньше.

③



Рудничная  строительная  машина:
10  000  км  или  2  месяца  или  500
часов

работы

машины,

в

зависимости  от  того,  что  наступит
раньше.

④



При

замене

трансмиссионного

масла

необходимо

одновременно

заменить  фильтрующий  элемент
фильтра.

1.  Необходимо  использовать
указанное компанией
Sinotruk

послепродажное

трансмиссионное

масло,

иначе коробка передач будет
повреждена

и

компания

Sinotruk

предоставляет

только  платные  услуги.  2.
Нельзя  смешивать  масла
специальной

коробки

передач  разных  категорий
вязкости.  3.  Заправочное
количество

в

таблице

соответствует

объѐму

заправки  основной  модели  и
предназначено  только  для
справки.

Рекомендуется,

чт

обы

при

заправке

автомобиль  находился  в
горизонтальном
положении,  а  смазываемое
количество  определяется
по  смотровому  отверстию
уровня  масла.  Принцип
заключается  в  том,  чтобы
уровень

жидкости

смазочного

масла

находился  вровень  с  дном
смотрового

отверстия

уровня масла.



HW25712XS(С) J

15

HW25712XST(С) L

12.5

HW

25716XL (С) (A)

12.5

HW25716XST(С) L

12.5



434


Коробка передач HW



Примечание: 1) Объем заправки накапливается после добавления коробки отбора мощности и ретардера:

А.  При  установке  задней  правой  коробки  отбора  мощности:  объем  заправки  для  коробки  передач  HW13709XST  увеличен  на  0,1  л,  а  для
других типов коробок передач на 0,5 л;

б) Дополнительно установите боковую коробку отбора мощности: объем заправки коробки передач увеличивается на 0,5 л;

в) Дополнительно установите ретардер: объем заправки коробки передач увеличивается на 1,5 л;

г) Дополнительно  установите коробку  отбора  мощности  с  одним  валом:  при  добавлении  коробки  отбора  мощности  с  одним  валом
необходимо добавить трансмиссионное масло того же типа, что и в коробке передач.

Серийный
номер

Модель коробки
отбора

мощности с

одним валом

Объем  заправки  для коробки
отбора

мощности с

одним

валом / Л

Применимая коробка передач

1

HW80Q/HW100Q

8

HW15710/HW19710T/HW19710/HW19712/HW23710/HW21712

2

HW80QZ/HW100QZ

11.3

HW15710/HW19710/HW23710/HW19709XST/HW19712/HW21712

3

9.7

HW25712X

4

HW160QZ

12 (с масляным радиатором)

Серия HW25

Например,  эталонный  объем  заправки  для  коробки  передач  HW19712  с  ретардером  и  правой  задней  коробкой  отбора  мощности:
13+1,5+0,5=15 Л.

2)

Заправка отдельно 8,5 л для преобразователей скоростей HW13710 плюс один осевой элеватор HW60Q плюс отдельная дозаправка 0,5 л

для силовой установки HW50 слева и 0,8 л для силовой установки HW70 слева.

3)Для замены масла шестерни с фильтром необходимо очистить сетку.









435



Интеллектуальная   коробка передач с режимами ручным и автоматическим в одном комплекте SmartShift®



Интеллектуальная коробка передач с режимами ручным и автоматическим в
одном комплекте SmartShift®
Марка смазки

В  коробку  передач  следует  заливать  автомобильное  трансмиссионное  масло
марки 85W/90 GL-5.

Правильное положение уровня масла

Убедитесь,  что  уровень  масла  находится  на  одном  уровне  с  нижним  краем
контрольного  отверстия  уровня  масла.  Высота  уровня  масла  проверяется
смотровым  окном  уровня  масла  на  боковой  стороне  корпуса,  и  уровень  масла
может быть заполнен до уровня перелива через отверстие.

Проверка уровня масла

Уровень  масла  следует  проверять  регулярно,  и  при  проверке  уровня  масла
автомобиль  должен  быть  припаркован  на  ровной  дороге.  Из-за  объемного
расширения  горячего  масла,  во  избежание  неточных  измерений,  автомобиль
после движения следует осматривать только тогда, когда уровень масла стабилен,
а температура масла близка к охлаждению.

Добавление смазочного масла

Чтобы  предотвратить  химическую  реакцию  различных  типов  смазочного  масла,
при  пополнении  смазочного  масла  следует  использовать  тот  же  тип  смазочного
масла, что и исходное смазочное масло.

Дозировка смазки и период замены масла



Количество смазочного материала и период замены масла указаны в таблице на
следующей странице.
При  замене  смазочного  масла  в  трансмиссии  сначала  следует  слить  исходное
смазочное масло в трансмиссии, а затем очистить сетчатый фильтр в сборе.

Предупреждение!
В

коробке

передач следует

использовать

специальное

трансмиссионное  масло  компании  Sinotruk  ,  иначе  коробка
передач выйдет  из  строя,  и компания  Sinotruk  оказывает  только
платные услуги!









436


Интеллектуальная   коробка передач с режимами ручным и автоматическим в одном комплекте SmartShift®



Масло для коробки передач и период замены масла

Сборка

Маслопродукт
и
Колич

ество 1)



Масло

Название

Уровень

качества

и класс

вязкости

первая
замена
пробег

или

время

Замена промежуточного

километража или времени

Подсказка

Коробка
передач

Коробка
передач

HW

С фильтром
HW25712XA/HW25712XCA

13

л

Зубчатое топливо

Обычное

топливо:

GL-5

85W-90

Q/ZZ

21045

Зимнее

топливо:

GL-5

75W-90

Q/ZZ

21045

2000-5000

км

①



Автомобиль для перевозки

на дальние расстояния

2)

: 100

000

километров

или  12

месяцев  в  условиях  высокой
скорости;  60  000  км  или  6
месяцев  в  общем  состоянии;
40  000  км  или  6  месяцев  в
условиях тяжѐлой нагрузки; В
зависимости  от  того,  что
наступит раньше.

②



Коммунальное транспортное
средство,

городское

транспортное

средство,

транспортный  самосвал  и
автобетоносмеситель:  40  000
км (в плохих условиях

 3)

20 000

км)

или

6

месяцев,

в

зависимости  от  того,  что
наступит раньше.

③



Рудничная  строительная

машина:  10  000  км  или  2
месяца или 500 часов работы
хоста,  в  зависимости  от  того,
что наступит раньше.

1.

Необходимо

использовать  указанное
компанией

Sinotruk

послепродажное
трансмиссионное  масло,
иначе  коробка  передач
будет

повреждена

и

компания

Sinotruk

предоставляет

только

платные услуги.
2.  Специальное  масло
разных  классов  вязкости
для

коробки

передач

смешивать нельзя.

С фильтровальной сеткой
HW20716ACL/HW20716AL

14

л

Примечание: 1) Количество масла в таблице указано только для справки, фактическое количество имеет преимущественную силу; Во все
коробки передач с задней или боковой коробкой отбора мощности равномерно добавляется 0,5 л трансмиссионного масла (если коробка
передач HW13709XST оборудована задней коробкой отбора мощности, добавляется 0,1 л трансмиссионного масла).
2)

Для транспортного средства большой дальности, при среднем расходе топлива менее 35л /100км или штатной загрузке транспортного

средства и ниже, период замены масла должен выполняться в соответствии с скоростным режимом; При среднем расходе топлива 35

～

40

л/100км или перегрузке автомобиля на 10% и менее, период замены масла выполняется согласно общим условиям работы; При среднем
расходе топлива более 40 л/100 км или перегрузке автомобиля более чем на 10%, период замены масла выполняется согласно условиям
тяжелой нагрузки; При выполнении любого из условий по расходу топлива или нагрузке, то следует выполняться в соответствии с периодом
замены масла в наиболее тяжелых рабочих условиях.
3) Под тяжелыми условиями работы понимаются серьезные перегрузки, плохие дорожные условия и большое количество пыли во время
движения автомобиля.
4) При добавлении коробки отбора мощности с одним валом нужно отдельно доливать то же самое трансмиссионное масло, что и в коробке
передач:

437

Замедлитель

Замедлитель

Гидравлический ретардер ZF-Intarder

Проверка уровня масла

Предупреждение!

Недостаток  масла  в  коробке  передач  может  привести  к
выходу  из  строя  ретардера,  снижению  момента  или
отказу тормозного давления.

Пожалуйста,  активируйте  другие  вспомогательные
тормозные  устройства  и  обратитесь  в  сервисную
станцию компании Sinotruk для обработки.



При проверке уровня масла закройте ретардер, а затем

остановитесь, чтобы убедиться в правильном количестве масла в
коробке передач.



Перед проверкой уровня масла для коробки передач с

ретардером, выполните следующие действия:

-

Автомобиль стоит горизонтально.

-

Двигатель глохнет.

-

Температура масла для коробки передач падает ниже 40°C.



Регулярно проверяйте уровень масла для коробки передач. При

проверке уровня масла, также проверьте следующие детали на
наличие утечек масла:

-

Коробка передач

-

Ретардер

-

Теплообменник масла/воды

-

Связанные трубопроводы охлаждения

Проверьте уровень масла



Остановите автомобиль горизонтально, включите стояночное

торможение , и будьте осторожны, не используйте ретардер.



Ослабьте резьбовую пробку переливного отверстия (положение

резьбовой пробки см. на рисунке секции слива масла).



Если уровень масла ниже переливного отверстия, продолжайте

доливать до тех пор, пока масло не переполнится.



Замените прокладку новой и затяните резьбовую пробку

переливного отверстия с указанным моментом.

438

Замедлитель

Табличка



Табличка ретардера

Табличка  устанавливается  сбоку  корпуса  ретардера  и  содержит  следующую
информацию:

①

Модель ретардера

②



Номер ретардера в сборе

③

Серийный номер ретардера

④



Коэффициент скорости



Табличка электронного блока управления EST54

⑤

Штрих-код, включая номер детали ZF и серийный номер

⑥

EST54

⑦



серийный номер EST54

⑧

Номер программы EST54

⑨



серийный номер ретардера

Табличка  ретардера  и  серийный  номер  ретардера  на  табличке  EST54  должны
совпадать

⑩

Номер сертификата QR-код  ○

11

1

2

3

4

5

6

7

8

9

11

10

439



Замедлитель



Слить масло

Предупреждение!

Прикосновение к горячей коробке передач или маслу для коробки
передач может  привести  к  ожогам,  пожалуйста, соблюдайте  меры
предосторожности!

Внимание!

При  проверке  уровня  масла  ретардер  должен  быть  закрыт  перед
остановкой,  чтобы  обеспечить  правильное  количество  масла  в
коробке передач.

Подготовительная работа

-



Подготовьте  подходящую  емкость  для  сбора  смазочного  масла  (слитое

смазочное  масло  следует  утилизировать  в  соответствии  с  экологическими
нормами).

-



Пожалуйста,  замените  масло  после  поездки  на  большое  расстояние,  когда

температура масла еще высокая, а вязкость масла низкая.

Слить масло



-



Припаркуйте автомобиль в горизонтальном положении, выключите двигатель и

включите стояночный тормоз.

-



Чтобы  слить  масло,  ослабьте  маслосливную  пробку  коробки  передач  и

маслосливную пробку замедлителя (см. рисунок на следующей странице).

-



После  слива  масла  очистите  маслосливную  пробку  (магнитную)  и  замените

прокладку на новую.

-



Установите новый фильтрующий элемент.

-



Наконец,  затяните  пробку  для  слива  масла (момент  затяжки  см.  в  главе  7

технические параметры).



○

i





440

Замедлитель

Пробка  для  слива  масла,  пробка  для  заправки  и  заглушка  отверстия  для
разлива

①

Пробка для слива масла коробки передач

②

Пробка для слива масла ретардера

③

Масляный всасывающий фильтр

④

Установите болты фильтра.

⑤

Порт разлива масла и порт замены масла и заправочный порт

⑥

Заправочный порт после технического обслуживания

1

3

2

4

5

6
