Тягачи и самосвалы SITRAК C7H (двигатель MC/MT). Инструкция по эксплуатации и ТО (2020 год) - часть 13

185



Система кондиционирования воздуха для паровки



Сообщение о сбое панели управления

Если  кондиционер  неисправен,  на  панели  управления  загорается  значок
неисправности

.

Обратитесь за помощью на китайскую СТО.



Внимание!

-

Остерегайтесь повреждений.

-

Не  используйте  моечную  машину  высокого  давления для

очистки кондиционера.

-

Не  допускается  использование  острых  твердых  предметов

или  очистителей  для  очистки,  так  как  они  могут  повредить
кондиционер.

-

Для  очистки  используйте  воду  и  мягкое  моющее  средство.

Нельзя  использовать  бензин,  дизельное  топливо  или
растворители.

-

Регулярно  протирайте  влажной  тряпкой  нижний  корпус

кондиционера и воздухораспределительную коробку.

-

Регулярно

удаляйте

листья

и

другую

грязь

с

вентиляционных  решеток  кондиционера.  Не  повредите
решетку кондиционера во время этого процесса.

-

Регулярно  протирать  пульт  дистанционного  управления

слегка  влажной  тканью.  Рекомендуется  протирать  дисплей
тканью для чистки стекол.







○

i



186


Система кондиционирования воздуха для паровки



Предложения по улучшению использования устройства

Эта  система  кондиционирования  воздуха  для  паровки  представляет  собой
холодильное  оборудование,  специально  разработанное  для  охлаждения
салона  автомобиля.  Вы  можете  использовать  это  устройство  во  время
вождения, но оно не заменяет систему кондиционирования воздуха в салоне с
приводом от двигателя.

Для  эффективного  использования  этого  устройства  следуйте  приведенным
ниже инструкциям по эксплуатации.

Предложение по применению:





Паркуйте автомобиль в тѐмном и прохладном месте, насколько это

возможно.





Накрывайте кузов капюшоном, когда автомобиль не используется.





Если ваш автомобиль не оборудован системой кондиционирования воздуха,

пожалуйста, в автомобиле сохраните вентиляционную среду перед
использованием оборудования. Прежде чем вам нужно охладить машину , вы
сможете использовать это устройство.





При использовании устройства закройте окно двери машины.





В машине надо исключить все источники тепла.





Уменьшить количество устройств, используемых в машине, и максимально

увеличить время работы оборудования.





Выбрать подходящую температуру и режим работы.





Убедиться, что никакие посторонние предметы, такие как ткань, бумага и т.

д., не блокируют воздуховыпускное отверстие и решетку возвратного воздуха.



187



Система кондиционирования воздуха для паровки







Строго следовать приведенным ниже инструкциям:

-

Если вы хотите, чтобы внешний цвет этого устройства соответствовал цвету

вашего кузова, красьте только верхнюю часть корпуса устройства. Пожалуйста,
снимите верхнюю часть устройства и покрасьте его. Пожалуйста, используйте
светлую краску.

-

Регулярно мойте кузов, пыльная кабина будет быстрее нагреваться.

-

Убедитесь,  что  на  работу  этого  устройства  не мешают другие  источники

тепла.  Например:  (тепловая  энергия,  вырабатываемая  холодильным
оборудованием).

Внимание!

-

Установка  и  техническое  обслуживание  потолочных

парковочных  кондиционеров  должны  выполняться  только
квалифицированным  персоналом,  который  ознакомится  с
рисками и нормами, связанными с хладагентами и   системами
кондиционирования воздуха.

-

Неправильное  техническое  обслуживание  может  привести  к

серьезным

опасностям.

По

вопросам

технического

обслуживания,  обращайтесь  в  отдел  послепродажного
обслуживания.





Держите  электрооборудование  в  недоступном  для  детей  или  немощных

людей  месте.  Запрещается  использовать  электрооборудование  без
присмотра.





Те,  кто  не  может  безопасно  использовать  оборудование  из-за

недостаточных  физических,  сенсорных  или  умственных  способностей  или
отсутствия  опыта  и  знаний,  не  должны  использовать  оборудование  без
присмотра или инструкций.





В случае пожара не открывайте верхнюю крышку потолочного кондиционера

стоянки.  Используйте  разрешенное  огнегасящее  средство.  Никогда  не
используйте воду для тушения огня.

○

i



188


Система кондиционирования воздуха для паровки



Внимание!



-

Для очистки кондиционера разрешается использовать только

автоматические автомойки.

-

Отключите питание кондиционера перед выполнением

технического обслуживания откидывающейся
кабины   автомобиля.

-

Отключите кондиционер перед использованием автомойки для

очистки кузова.

-

Чтобы не повредить корпус, заприщено использовать

водяной пистолет высокого давления для мойки машин.

























○

i



189



Система кондиционирования воздуха для паровки



Пункты и срокы регулярного технического обслуживания кондиционеров.



Запчасти для техобслуживания

Содержание технического обслуживания

цикл технического

обслуживания

Холодильный агент

Определите уровень имеющегося холодильного агента через смотровое стекло и
пополняйте его при необходимости

Ежедневно

Осушитель для запасной

жидкости

Замените при снижении эффективности водопоглощения

Ежегодно

Резиновый шланг

Замените  при  необходимости,  независимо  от  того,  есть  ли  старение  или
растрескивание

Каждый месяц

Соединения труб

Есть ли утечка или масляные пятна, затянуть

Каждый месяц

Расширительный клапан

Проверить, нормально  ли  работает,  в  противном  случае  отрегулировать или
заменить

Ежегодно

Холодильное масло

Достаточно ли или загрязнено, пополнить или заменить

Через каждые полгода

Ремень

Степень натяжения, износился ли, замените при необходимости

Каждый месяц

Крепѐжный болт

Если  он  ослаблен  или  поврежден,  при  необходимости  разберите  и  снова
соберите

Еженедельно

Испаритель

Очистка и удаление пятна

Через каждые полгода

Конденсатор

Очистка и удаление пятна

Еженедельно

Внешний циркуляционный

фильтр кондиционера

Очистка и удаление пятна

Еженедельно

Фильтроэлемент кондиционера   очистка и обеззараживание

Ежегодно

пучок проводов кондиционера    Является ли вилка прочной и нормальной

Каждый месяц



190


Опрокидывающий механизм кабины



Опрокидывающий механизм кабины

Открыть передний капот





Внимание!

Перед открытием переднего капота дворники должны
находиться в заднем положении.







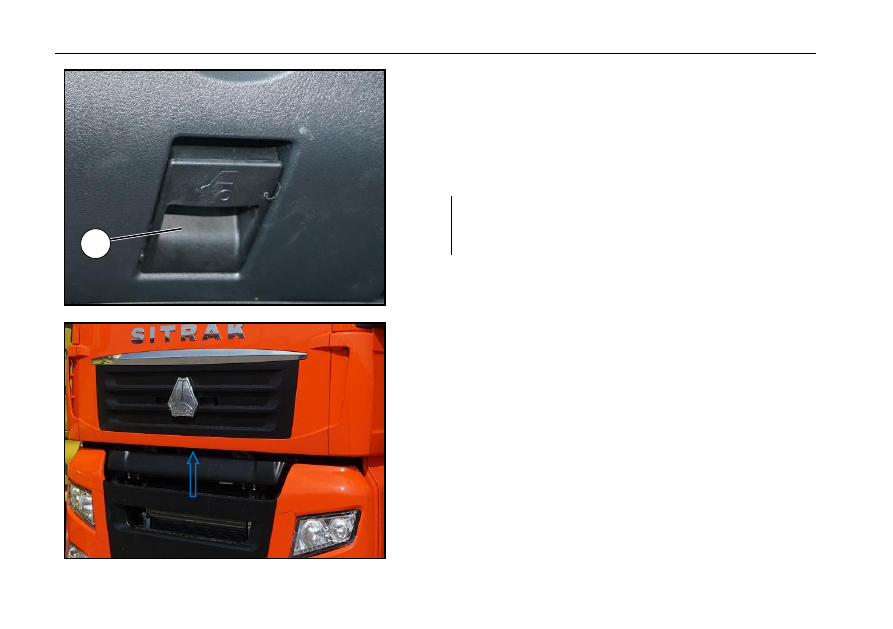

Потяните  за  ручку

①



с  левой  стороны  приборной  панели  кабины,  чтобы

разблокировать запорное устройство переднего капота.









Поднимите крюк под передним капотом (стрелка на картинке).









○

i



1

191



Опрокидывающий механизм кабины







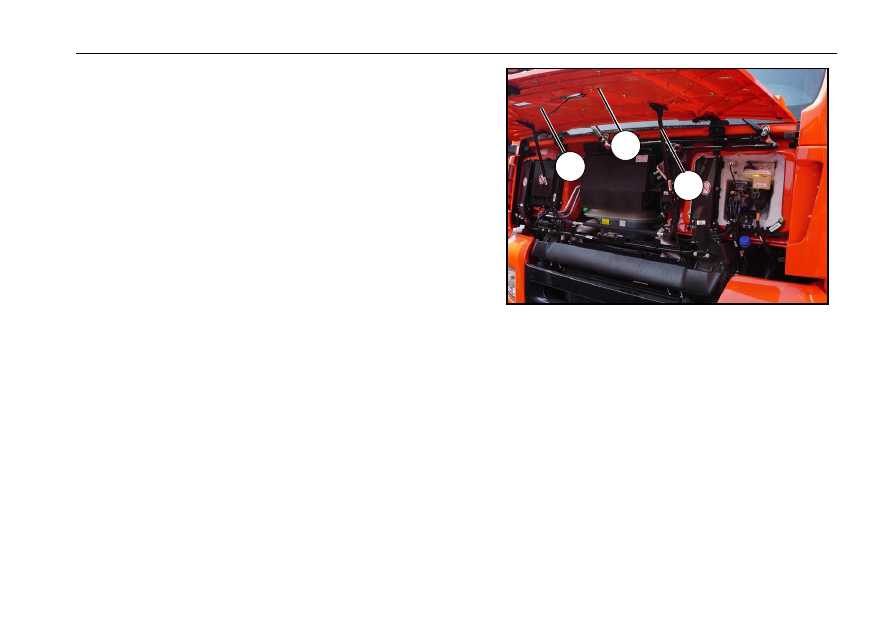

Поднимите  передний  капот

②

,  пневматическая  пружина

③



поможет

открыть передний капот и зафиксировать его в конечном положении.



Закрыть передний капот



Потяните  вниз  передний  капот

②



за  вытяжное  кольцо

④



и  закройте  его.

Закройте передний капот слегка

②

, чтобы услышать звук запирания крючка и

убедиться, что он заблокирован правильно.





























4

2

3

192


Опрокидывающий механизм кабины



①



Ручной гидравлический насос масла

②



Ручка переключения

③



Пробка

④



Подъемный тумблерный выключатель























7

1

2

3

4

193



Опрокидывающий механизм кабины



Переворачивание Тумблера

Предупреждение!

-

Только  при переворачивании Тумблера  используется ручка

переключения

②；



В условиях движения, заправки масла и т. д. рукоятка реверса
должна быть направлена в вертикальное положение.

-

Для обеспечения безопасности в зоне опрокидывания перед

кабиной не должно быть людей или препятствий.

-

Когда  кабина  поворачивается,  персонал  не  может  входить

между кабиной и шасси.

-

Кабина  должна  быть  перевернута  на  место,  чтобы  можно

было выполнить задание после опрокидывания кабины.

Подготовка к переворачиванию







Паркуйте автомобиль на ровной и твердой поверхности, не мешая проезду

других транспортных средств.





Реализуйте стояночное торможение .





Рычаг переключения передач находится в нейтральном положении.





Выключи двигатель.





Зафиксируйте незакрепленные предметы в кабине.





Убедитесь, что ящик для хранения пуст.







Закройте дверь.







Откройте передний капот кабины.





1

2

3

194


Опрокидывающий механизм кабины



Операция переворачивания





Нажмите Тумблер

④



(только для электроподъемника) и закройте дверь.















Поверните  реверсивную  рукоятку

②



гидравлического  ручного  масляного

насоса  в  горизонтальное  положение  и  с  помощью  лома  встряхните
масляный  насос

①



(или  нажмите  кнопку

⑥

,  только  для  электрического

подъемника), чтобы перевернуть его.













6

4

195



Опрокидывающий механизм кабины



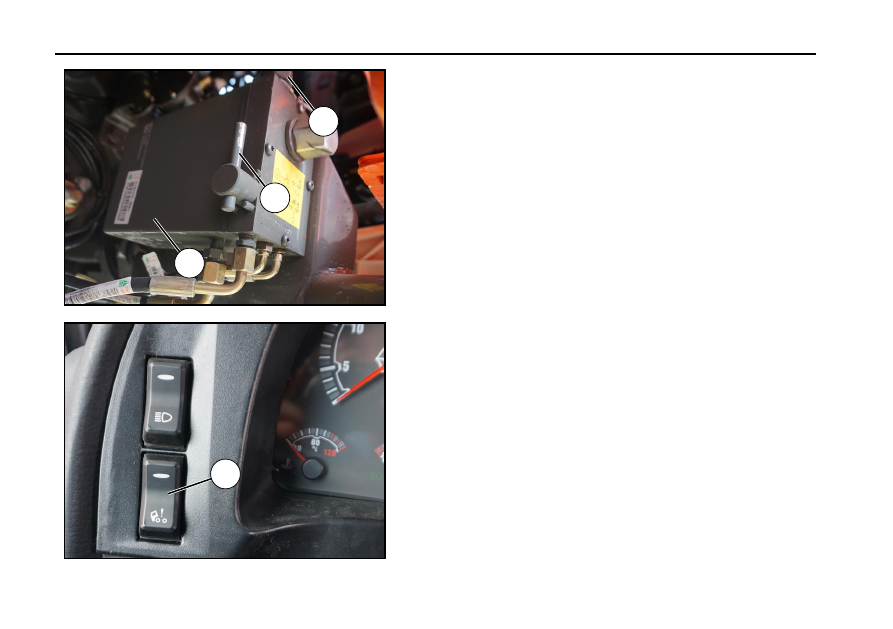

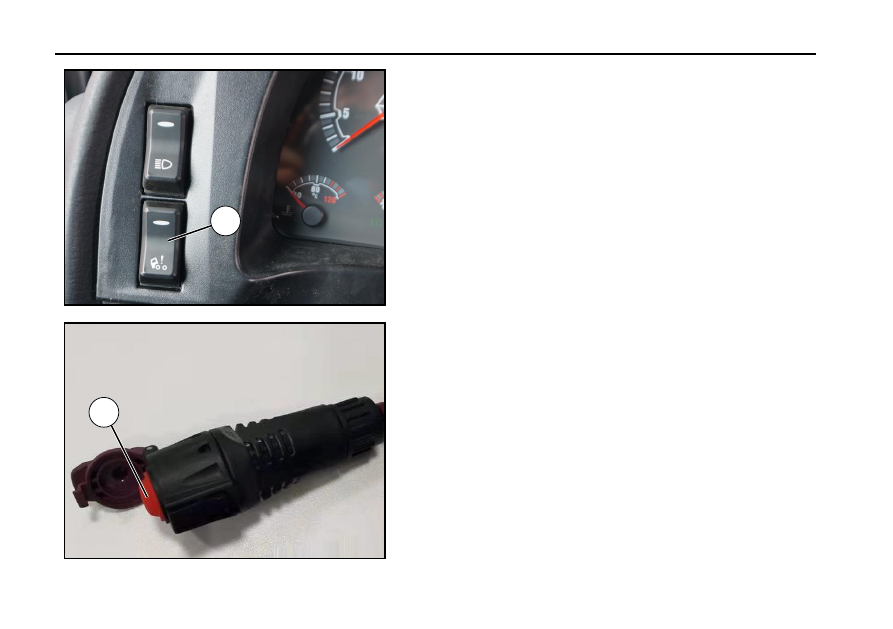

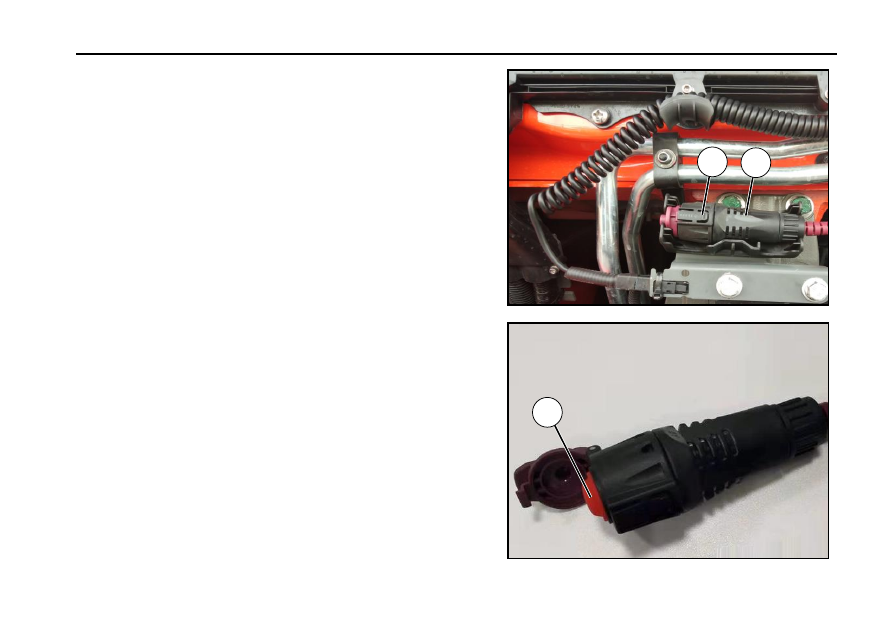

Ручной переключатель опрокидывания и перемещения в кабине





Открыть передний капот.





Снимите ручной переключатель

⑤

.





Нажмите A, и ручной переключатель выскакивает.





Нажмите кнопку переключателя электрического опрокидывания в кабине

⑥

,

чтобы выполнить операцию опрокидывания.





















6

A

5

196


Опрокидывающий механизм кабины



Возврат кабины





Потяните  ручку реверса

②



в  вертикальное  положение,  встряхните ручной

масляный  насос  (или  нажмите  кнопку

⑥

,  только  для  электроподъемника),

чтобы вернуть кабину.



Предупреждение!

Не  используйте  электронасос  более  трех  раз  подряд  (чрезмерный
нагрев сокращает срок службы двигателя).







Когда  кабина  возвращается  на  место,  резиновая  гофрированная  труба,

соединенная  с  воздухозаборником,  должна  быть  плотно  прилеплена  с
нижним воздухозаборником, чтобы предотвратить попадание пыли.





Выключите тумблер кабины

④



(только для электрического подъема).





Закройте Передний капот кабины.





Наконец, проверьте сигнальную лампочку блокировки на приборной панели,

если кабина не заперта, загорится сигнальная лампочка блокировки.









1

2

3

4

197



Опрокидывающий механизм кабины



Модель гидравлического масла и правила использования механизма поворота кабины см. в таблице ниже:

Сборка

Название

маслопродукта

Уровень качества

и категория

вязкости

Объѐм масла

нефтепродуктов

Замена промежуточного

километража или времени

Примечание

Опрокидывающий

механизм кабины

Гидравлическое

масло для

подъемного

насоса

Авиационное

гидравлическое

масло № 10

1.8

л

Нормальная  проверка,  техническое
обслуживание

и

добавление, а

замена не требуется.































198




















Глава 2 Подготовка к вождению

























199



Обзор осмотра и обслуживания



Обзор осмотра и обслуживания

Перед запуском двигателя необходимо выполнить следующие
проверки:

Ежедневно:





Двигатель: Уровень масла





Система охлаждения: уровень охлаждающей жидкости





Системы

освещения

и

сигнализации:

функции

(см.

соответствующее содержание в главе 1)





Ремни безопасности: состояние и функция (см. соответствующее

содержание в главе 1)





Система

опрокидывания

кабины:

состояние

(см.

соответствующее содержание в главе 1)





Топливо/газ: количество топлива/газа





Мочевина:

количество

мочевины

(см.

соответствующее

содержание в Главе 1)





Тяговое  устройство  и  седло:  функция,  соединительные  трубы  и

кабели (см. соответствующее содержание в Главе 3)





Огнетушитель, сопровождающий инструмент

Еженедельно:





Шины: давление воздуха и состояние





Колесные гайки: могут ли они плотно при

легать 1) 2)







Омыватель  ветрового  стекла:  уровень  омывающей  жидкости,

адаптация к зиме, функция





Топливный  фильтр  грубой  очистки:  с

лив  1)  (с

оответствующее

содержание см. в главе 4)





Проверьте  внешний  вид  на  наличие  утечек:  двигатель,  коробка

передач,  раздаточная  коробка,  ведущий  мост,  механизм  рулевого
управления, обогреватель, гидравлическая система наклона

Ежемесячно:





Система рулевого управления: уровень жидкости





Система сцепления: уровень жидкости





Поликлиновый  ремень:  состояние  (см.  соответствующее

содержание в Главе 4)

Каждые шесть месяцев:





Механизм

поворота

кабины:

уровень

масла

(см.

соответствующую информацию в главе 1)





Топливный бак: отвод воды

Если  автомобиль  оборудован  специальным  оборудованием,
обязательные пункты проверки могут не указываться в таблице.

Примечание:

1)

Частота  проверок  должна  быть  соответственно  увеличена  в

соответствии  с  местным  климатом,  использованием  и  условиями
вождения.



2):

Новые



автомобили следует проверять ежедневно.

200


Обзор осмотра и обслуживания



Порядок проверки после запуска двигателя

Ежедневно:





Двигатель: давление масла





Тормозная система: нормальность и эффективность функции





Система рулевого управления: нормальность системы





Система пневматической подвески: наклоняется ли автомобиль

Еженедельно:





Системы  пневматической  подвески:  осмотреть  компрессионные  подушки

безопасности

Ежемесячно:





Осушитель воздуха: функц

ия 1)



Если  автомобиль  оснащен  специальным  оборудованием,  элементы,
подлежащие проверке, могут не указываться в таблице.



Примечание:

1)



Частота проверок должна быть соответственно увеличена в соответствии с

местным климатом, использованием и условиями вождения.
