СОДЕРЖАНИЕ

ВЕДЕНИЕ……………………………………………………………………………….. IV

1 ОБЛАСТЬ ПРИМЕНЕНИЯ.............................................................................................

2 НОРМАТИВНЫЕ ССЫЛКИ..........................................................................................

3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ.......................................................................................

4 ОСНОВНЫЕ ОБОЗНАЧЕНИЯ………………………………………………………..

5 ОБЩИЕ ПОЛОЖЕНИЯ ПРИЕМЛЕМЫХ РЕШЕНИЙ……………………………

3
5

6 СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ……………………………………………….........

7 ОБЩИЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ…………………………………………… 11

7.1 Общие положения ……………………………………………………………….

7.2 Деформационные швы плотин и их уплотнение………………………………

11
13

7.3 Водосборные, водоспускные и водовыпускные сооружения…………………

7.4 Сопряжение плотин с основанием………………………………………………

8 ОСНОВНЫЕ РАСЧЕТНЫЕ ПОЛОЖЕНИЯ…………………………………………..

8.1 Нагрузки, воздействия и их сочетания…………………………………………

8.2 Расчет плотин……………………………………………………………………

9 ПЛОТИНЫ НА НЕСКАЛЬНЫХ ОСНОВАНИЯ…………………………………….

9.1 Конструирование плотин и их элементов………………………………………

9.2 Подземный контур………………………………………………………………

9.3 Понуры……………………………………………………………………………

9.4 Шпунты…………………………………………………………………………… 42

9.5 Зубья и противофильтрационные завесы………………………………………

9.6 Дренажные устройства…………………………………………………………

9.7 Расчет плотин на прочность и устойчивость…………………………………

9.8 Расчет анкерного понура…………………………………………………………

10 ГРАВИТАЦИОННЫЕ ПЛОТИНЫ НА СКАЛЬНЫХ ОСНОВАНИЯХ……………

10.1 Конструирование гравитационных плотин и их элементов…………………… 47

10.2 Расчет гравитационных плотин…………………………………………………

11 КОНТРФОРСНЫЕ ПЛОТИНЫ НА СКАЛЬНЫХ ОСНОВАНИЯХ………………..

11.1 Конструирование контрфорсных плотин и их элементов……………………

11.2 Расчет контрфорсных плотин…………………………………………………

12 АРОЧНЫЕ ПЛОТИНЫ…………………………………………….............................

12.1 Конструирование арочных плотин…………………………………………

12.2 Расчеты арочных плотин………………………………………………………

13 ПРОЕКТИРОВАНИЕ ПЛОТИН В СЕЙСМИЧЕСКИХ РАЙОНАХ………………… 68

13.1 Общие данные…………………………………………………………………

13.2 Расчетные сейсмические нагрузки……………………………………………

13.3 Определение расчетных сейсмических нагрузок по спектральному методу.. 71

ПРИЛОЖЕНИЕ А (информационное) Определение расчетных сейсмических
нагрузок с применением синтезированных акселерограмм и инструментальных
записей ускорений основания при землетрясениях…………………………………..

СП РК 3.04-104-2014

ВВЕДЕНИЕ

Настоящий cвод правил разработан в рамках реформирования системы

технического регулирования строительной отрасли Республики Казахстан в соответствии
с параметрическим методом нормирования.

Настоящий cвод правил содержит основные приемлемые решения и положения и

параметры по проектированию вновь строящихся и реконструируемых бетонных и
железобетонных

плотин

входящих

состав

сооружений

энергетического,

воднотранспортного назначения, мелиоративных систем, систем водоснабжения и
переброски стока, а также сооружений для борьбы с наводнениями.

Настоящий cвод правил является одним из нормативных документов доказательной

базы  по  соблюдению  требований  технического  регламента  Республики  Казахстан
«Требования к безопасности зданий и сооружений, строительных материалов и изделий»
и  строительных  норм  СН  РК  3.04-04  «Плотины  бетонные  и  железобетонные»  по
обеспечению  безопасности  объектов  строительства  и  эксплуатации  бетонных  и
железобетонных плотин.

ҚР ЕЖ 3.04-104-2014

СП РК 3.04-104-2014

ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ ЕРЕЖЕЛЕР ЖИНАҒЫ

CВОД ПРАВИЛ НОРМЫ РЕСПУБЛИКИ КАЗАХСТАН

ПЛОТИНЫ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ

CONCRETE AND REINFORCED COMCRETE DAMS

Дата введения - 2015-07-01

ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1

Настоящий свод правил распространяется на проектирование вновь

строящихся  и  реконструируемых  бетонных  и  железобетонных  плотин,  подвергающихся
воздействию  водной  среды  и  входящих  в  состав  сооружений  энергетического  и
воднотранспортного  назначения,  мелиоративных  систем,  систем  водоснабжения  и
переброски стока, а также сооружений для борьбы с наводнениями.

1.2

Настоящий свод правил не распространяется на плотины, повреждения

которых  могут  вызвать  опасные  экологические  и  социальные  последствия  при
землетрясениях,  вследствие  чрезмерных  деформаций  просадочных,  набухающих  или
карстовых грунтов оснований, либо вследствие чрезвычайных стихийных явлений.

2 НОРМАТИВНЫЕ ССЫЛКИ

Для применения настоящего свода правил необходимы следующие ссылочные

нормативные документы:

Технический регламент «Требования к безопасности зданий и сооружений,

строительных материалов и изделий», утвержденный постановлением Правительства
Республики Казахстан от 17 ноября 2010 года № 1202.

СН РК 1.01-01-2011 Государственные нормативы в области архитектуры,

градостроительства и строительства. Основные положения.

СН РК 3.04-01-2013 Гидротехнические сооружения.
СНиП РК 3.04-01-2008 Гидротехнические сооружения. Основные положения

проектирования.

СНиП 2.01.07-85* Нагрузки и воздействия.
СНиП РК 3.04-40-2006 Нагрузки и воздействия на гидротехнические сооружения.
СНиП РК 2.03-30-2006 Строительство в сейсмических районах.
СНиП 2.06.08-87 Бетонные и железобетонные конструкции гидротехнических

сооружений.

СНиП 2.03-01-84* Бетонные и железобетонные конструкции.
СНиП РК 5.04-22-2002 Стальные конструкции.

_____________________________________________________________________

Издание официальное

СП РК 3.04-104-2014

СНиП РК 3.04-02-2008 Плотины из грунтовых материалов.
СП РК 2.01-101-2013 Защита строительных конструкций от коррозии.
ВСН 5-84 Гидротехнические системы и сооружения. Гидрогеологические и

инженерно-геологические изыскания. Минморфлот. М. 1984

ГОСТ 31938-2012 Арматура композитная полимерная для армирования бетонных

конструкций. М., С. 2014.

ПРИМЕЧАНИЕ

При

пользовании настоящим нормативным документом целесообразно проверить

действие  ссылочных  документов  по  информационным  «Перечню  правовых  и  нормативно-технических
документов  в  сфере  архитектуры,  градостроительства  и  строительства,  действующих  на  территории
Республики Казахстан», «Указателю нормативных документов по стандартизации Республики Казахстан» и
«Указателю международных нормативных документов», составляемых ежегодно  по состоянию на текущий
год.  Если  ссылочный  документ  заменен  (изменен),  то  при  пользовании  настоящим  нормативным
документом  следует  пользоваться  замененным  (измененным)  документом.  Если  ссылочный  документ
отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей
эту ссылку.

3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящем своде правил применяются термины с соответствующими

определениями, изложенными в строительных нормах СН РК 1.01-01, а также следующие
термины и определения:

1.1

Плотина:

Основное водоподпорное сооружение, перегораживающее водотоки и

его долину, предназначенное для подъема уровня воды;

1.2

Бьеф:

Часть водостока, примыкающая к водоподпорному сооружению;

1.3

Верхний бьеф:

Поток

выше по течению плотины

(

бьеф с верховой стороны

водоподпорного сооружения);

1.4

Нижний бьеф:

Нижняя часть потока (бьеф с низовой стороны водоподпорного

сооружения);

1.5

Водосброс:

Гидротехническое сооружение для сброса излишней (обычно,

паводковой)

воды из водохранилища;

1.6

Гребень:

Верх тела плотины;

1.7

Дренаж:

Устройства для сбора и отвода профильтровавшихся и подземных вод;

1.8

Зуб плотины:

Частичное заглубление подошвы в основании в целях повышения

устойчивости плотины или увеличения пути фильтрации;

1.9

Подошва плотины:

Поверхность примыкания плотины к основанию;

1.10

Подпорный уровень:

Уровень воды, образующийся в водотоке или

водохранилище

Пл

в результате подпора;

1.11

Потерна:

Галерея внутри плотины;

1.12

Экран:

Верховое противофильтрационное устройство плотины;

1.13

Кавитация:

нарушение сплошности жидкости при изменяющемся давлении,

отрыв водного потока от бетонной поверхности и воздухонасышение водных слоев,
создаваемые неровностями бетонной поверхности и вызывающие кавитационную эрозию
твердой поверхности;

1.14

Дрен:

Вертикальная или горизонтальная дренажная скважина;

СП РК 3.04-104-2014

1.15

Понур:

Противофильтрационное покрытие из бетона, железобетона, асфальта

или других материалов;

1.16

Шпунт:

Разделительная вертикальная стена из забивных щитов

(металлических, железобетонных или деревянных);

1.17

Ряжи:

Металлические сетки, заполняемые камнем или гравием;

1.18

Рисберма:

Горизонтальный участок подошвы, завершающий водосброс;

1.19

Верховой откос:

Поверхность плотины со стороны верхнего бьефа;

1.20

Низовой откос:

Поверхность плотины со стороны нижнего бьефа;

1.21

Берма:

Почти горизонтальная площадка с незначительным уклоном,

устраиваемая на откосах плотин для отвода вод и других целей;

1.22

Суффоизное явление:

Коррозия бетона от сульфатов, содержащихся в грунте;

1.23

Обратный фильтр:

Мелкоячеистый фильтрующий слой на контакте дренажа

и дренируемого тела, препятствующий выносу грунтовых частиц;

1.24

Противофильтрационное устройство:

Слой малопроницаемого грунта или

искусственного материала, препятствующий фильтрации воды;

1.25

Шашки:

Гасители энергии воды, у которых высота меньше длины или

ширины;

1.26

Пирсы:

Гасители энергии воды, у которых высота больше длины или ширины.

4 ОСНОВНЫЕ ОБОЗНАЧЕНИЯ

A -

площадь подошвы секции плотины;

red

площадь приведенного горизонтального сечения контрфорса;

площадь сечения арматуры;

начальный модуль упругости бетона;

расчетное значение модуля деформации бетонной кладки;

модуль упругости арматуры;

F -

расчетное значение обобщенного силового воздействия;

напор со стороны верхнего бьефа;

напор со стороны нижнего бьефа;

напор над расчетным сечением;

остаточный фильтрационный напор по оси дренажа;

остаточный фильтрационный напор по оси цементационной завесы;

cr,m

критический средний градиент напора;

adm

допускаемый градиент напора;

red

момент инерции приведенного горизонтального сечения контрфорса;

М -

момент силы, изгибающий момент;

- нормальная сила;

WS-

давление наносов со стороны верхнего бьефа;

Q -

сила сдвига;

R -

расчетное значение обобщенной несущей способности;

расчетное сопротивление бетона сжатию;

расчетное сопротивление бетона осевому растяжению;

СП РК 3.04-104-2014

rot

полное противодавление воды на подошву плотины;

фильтрационное противодавление на отдельных участках подземного контура

плотины;

взвешивающее противодавление;

, W

моменты сопротивления сечения относительно осей

х-х

у-у

;

расстояние от напорной грани плотины до оси дренажа;

b -

ширина плотины по основанию;

d -

ширина секции плотины;

глубина зоны растяжения в горизонтальных сечениях тела плотины и контактном

сечении;

t,lim

предельная глубина зоны растяжения у верховой грани плотины;

g -

ускорение свободного падения;

h -

высота плотины;

ws-

высота наносов перед плотиной;

К -

коэффициент фильтрации;

коэффициент постели грунтов при сжатии;

коэффициент постели грунтов при сдвиге;

расчетная длина действия давления воды со стороны верхнего бьефа;

расчетная длина действия давления воды стороны нижнего бьефа;

, m

наклоны верховой и низовой граней плотины на уровне расчетного сечения;



коэффициент эффективной площади противодавления;



коэффициент сочетания нагрузок;



коэффициент надежности по назначению сооружения;



коэффициент условий работы плотин;



cda

коэффициент условий работы арочных плотин;



удельный вес грунта наносов во взвешенном состоянии;



- плотность воды;

коэффициент Пуассона грунта;



нормальные напряжения;



касательные напряжения.

5 ОБЩИЕ ПОЛОЖЕНИЯ ПРИЕМЛЕМЫХ РЕШЕНИЙ

5.1

В зависимости от конструктивного решения и технологического назначения

бетонные и железобетонные плотины подразделяются на:

а) По конструктивному решению:
а.1 Гравитационные на скальных основаниях:
а.1.1 Массивные (Рисунок 1.а);
а.1.2 С расширенными швами (Рисунок 1.б);
а.1.3 С продольной полостью у основания (Рисунок 1.в);
а.1.4 С экраном на напорной грани (Рисунок 2.а);
а.1.5 С анкеровкой в основание (Рисунок 2.б);
а.1.6 С анкерным понуром;

СП РК 3.04-104-2014

а.2 Контрфорсные на скальных основаниях:
а.2.1 С массивными оголовками (массивно контрфорсные) (Рисунок 3.а);
а.2.2 С арочным перекрытием (многоарочные) (Рисунок 3.б);
а.2.3 С плоским перекрытием (Рисунок 4);
а.3 Арочные на скальных ущельях:
а.3.1 С защемленными пятами (Рисунок 5);
а.3.2 С периметальным швом (Рисунок 6.а);
а.3.3  Из трехшарнирных поясов (Рисунок 6.б);
а.3.4 С гравитационными устоями (Рисунок 7);
б) По технологическому назначению:
б.1 Глухие (Рисунки 1.а, 1.б, 2.а, 2.б);
б.2 Водосбросные:
б.2.1.1 С поверхностными водосливами (Рисунки 1.в, 3.а, 8.а);
б.2.1.2 С глубинными водосбросами (Рисунки 1.в, 2.а, 8.б);
б.2.1.3 Многоярусные (с поверхностными водосливами и глубинными
  водосбросами, Рисунок 8.в).
5.2

Бетонные плотины на скальных основаниях следует проектировать следующих

видов:

- в условиях широких створов: гравитационные и контрфорсные;
- в условиях скальных ущелий (при l

/h≤5): арочно-гравитационные и арочные

– ширина ущелья по хорде на уровне гребня плотины; h – высота плотины).

В зависимости от топографических и геологических условий в одном створе могут

одновременно применяться плотины разных видов, например, гравитационная и
контрфорсная или арочная и гравитационная и т.п.

а) б) в)

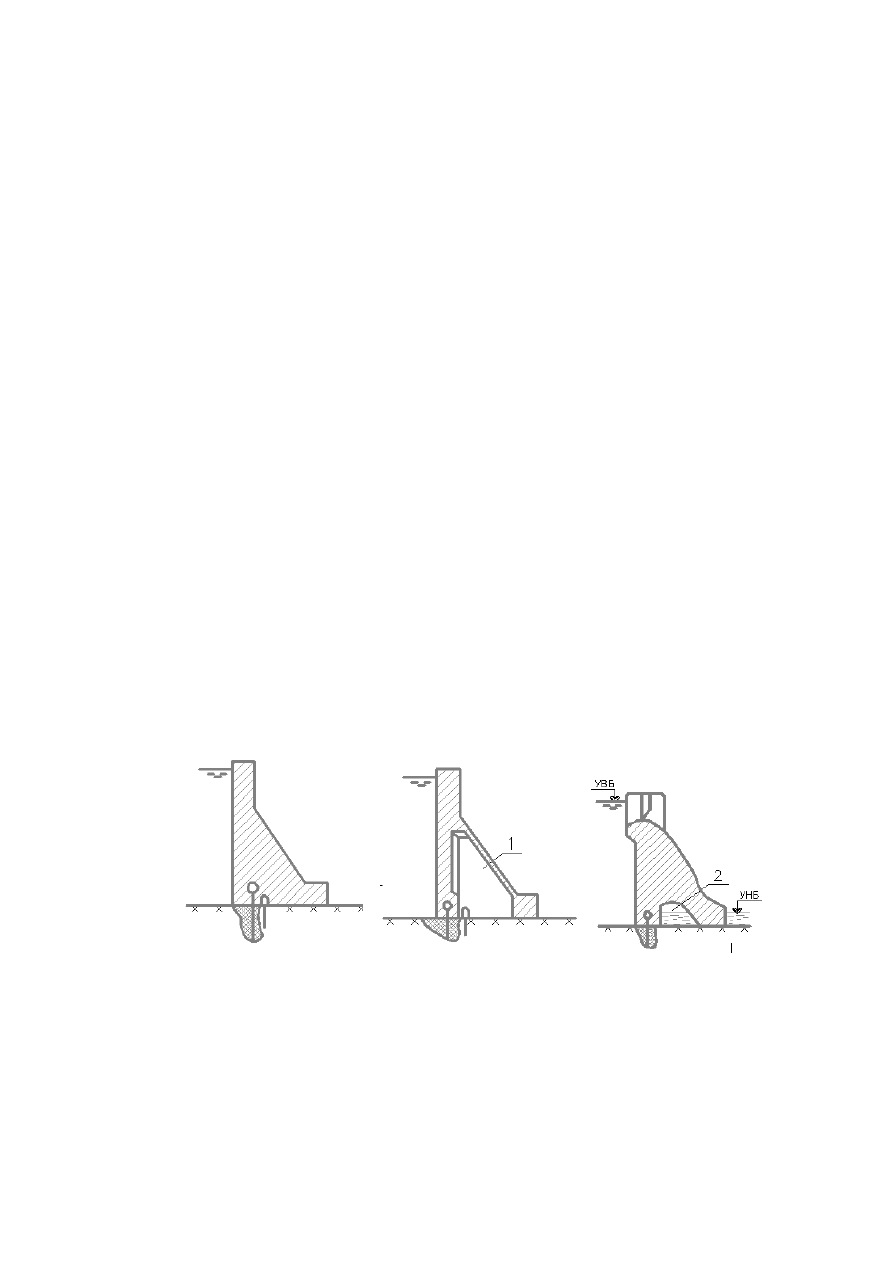

  Рисунок 1 – Схемы разрезов гравитационных плотин
  (а-  массивная плотина; б-плотина с раширенными швами; в-плотина с
    анкеровкой в основании; 1-расширенный шов; 2-продольная полость)

     а)        б)

СП РК 3.04-104-2014

Рисунок 2 – Схемы разрезов гравитационных плотин

(а- плотина с экраном на напорной грани; б-плотина с анкеровкой в основании; 3-экран;

4-предварительно напряженный анкер)

а) б)

Рисунок 3 – Схемы разрезов контрфорсных плотин
(5-массивные оголовники; 6-контрфорсы, 7-арочное перекрытие)

  Рисунок 4- Схема разреза контрфорсной плотины Рисунок 5 Схема разреза
с плоским перекрытием (8-плоское перекрытие)     арочной плотины
а)         б)

Рисунок 6 – Схемы разрезов арочных плотин
(а- плотина с периментальным швом; плотина из трехшарнирных поясов;
9-периментальный шов; 10-трехшарнирные пояса; 11-шарниры)

СП РК 3.04-104-2014

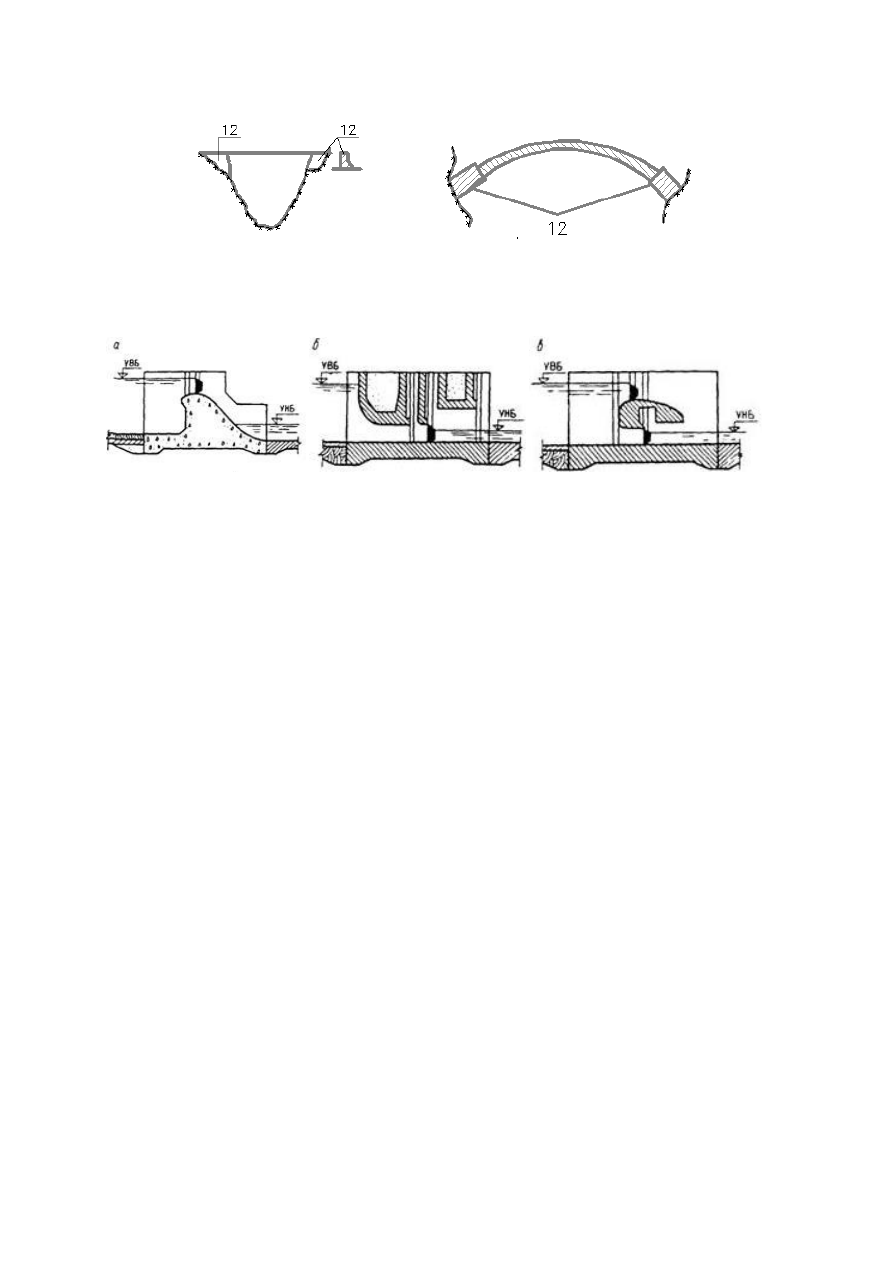

Рисунок 7 – Схема разреза арочной плотины с гравитационными устоями
(12-гравитационные устои)

Рисунок 8 – Основные виды водосбросных плотин на нескальном основании
(а-водосливная, б-с глубинными водосбросами, в-двухярусная)

5.3

Бетонные и железобетонные плотины на не скальных основаниях следует

проектировать, как правило, в качестве водосбросных (Рисунок 8). Для глухих участков
напорного фронта обычно применяют грунтовые плотины, необходимость применения
бетонных и железобетонных плотин должна быть обоснована.

5.4

.Класс бетонных и железобетонных плотин устанавливается в зависимости от их

высоты и типа грунтовых условий с учетом социально-экономической ответственности и
условий эксплуатации, указанных в Таблицах А.1 и А.2 Приложения А СНиП РК 3.04-01.

Если отдельные участки напорного фронта плотины выполнены из плотин разной

конструкции или высоты, то класс их принимается равным классу наиболее глубокой
части плотины.

5.5

При определении класса плотины ее высота принимается равной высоте

плотины  в  наиболее  заглубленном  участке  створа.  Высота  плотины  определяется  как
разность отметок гребня (включая парапет) и низа подошвы плотины (без учета местных
заглублений  в  основание,  необходимых  для  заделки  крупных  трещин  в  основании,  или
устройства зуба или анкера и  т.п.).

Если наиболее глубокая часть створа выполнена в виде массивной пробки,

служащей основанием для находящейся на ней плотины, то высота плотины определяется
от верха пробки до гребня плотины.

5.6

Длина наиболее высокого участка вдоль гребня плотины принимается:

- для плотин на нескальном основании – равной длине одной секции;
- для плотин на скальном основании – равной меньшей из величины длины одной

секции или 1/50 длины плотины по гребню.

СП РК 3.04-104-2014

Натурные наблюдения и исследования

5.7

В бетонных и железобетонных плотинах I, II и III классов следует

устанавливать  контрольно-измерительную  аппаратуру  (КИА)  для  проведения  натурных
наблюдением  и  исследованиям  за  состояниям  сооружений  и  их  оснований  как  к  период
строительства,  так  и  в  процессе  эксплуатации.  В  плотинах  IV  класса  установка  КИА
производится при обосновании их необходимости. Установка КИА, состав, объем, а также
программа натурных наблюдений и исследований устанавливаются проектным заданием.
5.8  Натурные  наблюдения    выполняются  в  соответствии  с  требованиями  норматива
СН РК 3.04-01.

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ

6.1  Строительные  материалы  для  бетонных  и  железобетонных  плотин  и  их
элементов  должны  удовлетворять  требованиям  СНиП  2.03-01,  СНиП  РК  5.04-22,  ГОСТ
31938-2012 и настоящего раздела.
6.2 В бетонных и железобетонных плотинах и их элементах в зависимости от
условий работы бетона в разных частях плотины во время ее эксплуатации следует
различать следующие четыре зоны (Рисунок  8):
I- наружные части плотин и их элементов, находящиеся под воздействием
атмосферы и не омываемые водой;
II – наружные части плотин в пределах колебания уровней воды в верхнем и нижнем
бьефе, а также части и элементы плотин, подвергающиеся периодическому  воздействию
потока воды (водосбросы, водоспуски, водовыпуски, водоотбойные устройства и др.)
  III  –  наружные  и  примыкающие  к  основанию  части  плотин,  расположенные  ниже
минимальных эксплуатационных уровней воды верхнего и нижнего бьефов;
  IV  –  внутренняя  часть  плотин,  не  входящая  в  зоны  I-III,  в  том  числе  бетон
конструкций, прилегающих к замкнутым частям контрфорсных плотин.

Требования к бетону различных зон бетонных и железобетонных плотин

необходимо принимать в зависимости от условий работы различных зон по Таблице 1.
6.3  Толщину  наружных  частей  плотин  (зона  I)  следует  принимать    с  учетом  вида
плотин,  напряженного  состояния,  размеров  конструктивных  частей  и  элементов  плотин,
величины  действующего  напора  воды,  глубины  проникновения  суточных  перепадов
температуры, но не менее 2,0 м.
6.4  Марку  бетона  по  водонепроницаемости  следует  принимать  в  зависимости  от
градиента напора воды по Таблице 2.

6.5 Для частей и элементов плотин, периодически омываемых водой (зона II), марка

бетона по водонепроницаемости принимается не ниже W4; при воздействии на бетон
потока воды с увлекаемыми наносами, а также при обеспечении стойкости бетона против
каветации марка бетона по водонепроницаемости принимается не ниже W8.

При агрессивности воды по отношению к бетону марка бетона по

водонепроницаемости принимается в соответствии с СП РК 2.01-101.

6.6 При толщине железобетонной облицовки более 15 см, устраиваемой на низовой

грани плотины, морозостойкость бетона зоны I допускается принимать на марку ниже по

СП РК 3.04-104-2014

сравнению с маркой для не защищенных наружных поверхностей. Конструкция стыков
облицовки должна исключать прямое попадание влаги на бетон тела плотины.

Таблица 1 - Требования к бетону различных зон плотин

Требования к бетону различных зон плотин

Зоны плотин

бетонных

железобетонных

По прочности на сжатие

I, II, III, IV

По прочности на растяжение

I, II, III

По водонепроницаемости

II, III

По морозостойкости

I, II

По предельной растяжимости

I, II, III, IV

Не предъявляются

По стойкости против агрессивного воздействия воды

II, III

По сопротивляемости истиранию потоком воды при
наличии взвешенных и увлекаемых наносов, а также
стойкости против каветации при скорости воды по
поверхности бетона 15 м/с и более

По тепловыделению при твердении бетона

I, II, III, IV

Предъявляются при
соответствующем
обосновании

Примечание. Для плотин IV класса требования к бетону по предельной растяжимости и
тепловыделению допускается не предъявлять.

Таблица 2 - Требования по водонепроницаемости бетона

Марка бетона по водонепроницаемости при градиенте напора, м.

до 5

5-10

10-15

15-20

20-30

W10

6.7  Возраст  (срок  твердения)  бетона,  соответствующий  его  проектным  классу  по
прочности  на  сжатие  и  осевое  растяжение  и  марке  по  водонепроницаемости,  следует
назначать с учетом сроков возведения сооружений и наполнения водохранилища.

Как правило, возраст монолитного бетона плотин, соответствующий его классу по

прочности и марке по водонепроницаемости следует принимать равным 180 суткам,
возраст по морозостойкости - 28 суткам.

Для бетонных плотин высотой более 60 м и объемом бетона более 500 тыс. м

указанный возраст по прочности и водонепроницаемости следует принимать равным одному
году.
6.8 Число различных классов бетона в сооружении, как правило, рекомендуется
принимать не более четырех, а увеличение числа классов бетона допускается при
соответствующем обосновании.

СП РК 3.04-104-2014

Расчетные сопротивления бетона для бетонных плотин следует определять с учетом

фактического возраста бетона к времени нагружения конструкций эксплуатационными
нагрузками:

- на сжатие по формуле

= γ

rc.

(1)

- на растяжение по формуле

brt

= γ

rt.

(2)

где

, R

- расчетные сопротивления на сжатие и растяжение бетона соответственно

в возрасте 180 суток, принимаемые по СН РК ….2014 «Бетонные и железобетонные
конструкции гидротехнических сооружений» (

br,ser

, R

bt,ser

определяются по аналогичным

формулам

br.ser

= γ

rc.

b,ser

; R

bt.ser

= γ

rc.

bt,ser

);

rc.

- коэффициенты, учитывающие влияние возраста бетона на его прочность при

сжатии и растяжении соответственно, определяемые по Таблице 3;

Таблица 3 – Коэффициенты, учитывающие влияние возраста бетона

на его прочность при сжатии и растяжении

Возраст бетона к

моменту нагружения

сооружения, год

Коэффициент

для районов со

среднегодовой

температурой

наружного воздуха



С и выше

для районов с

отрицательной

среднегодовой

температурой

наружного воздуха

0,5

1,0/0,9

1,0

1,1/1,0

1,05/1,0

2,0

1,15/1,10

1,10/1,05

1,1/1,05

3,0 и более

1,20/1,15

1,15/1,10

1,15/1,1

Примечания

1 В числителе приведены значения коэффициентов

при возрасте бетона 180 суток,

а в знаменателе - при возрасте 360 суток.

2 При секционной разрезке коэффициент

следует принимать как для районов со среднегодовой

температурой наружного воздуха 0°С и выше.

3 Для плотин I класса коэффициенты

допускается уточнять путем экспериментальных

исследований бетонов принятых составов.

— коэффициент, учитывающий различие в прочности бетона в контрольных

образцах и сооружении и принимаемый равным:

1,0 - при механизированном изготовлении, транспортировке и подаче с

распределением и уплотнением бетонной смеси ручными вибраторами;

1,1 - при автоматизированном приготовлении бетонной смеси, полностью

механизированных транспортировке, укладке и уплотнении бетонной смеси.
6.9 Для плотин I и II классов допускается разрабатывать специальные технические
условия на цемент, согласовывая и утверждая их в установленном порядке.
6.10 Для бетонных плотин объемом бетона более 1 млн. м

, наряду с

установленными в СНиП 2.06.08 нормативными сопротивлениями бетона на сжатие,
следует назначать также и промежуточные их значения.

СП РК 3.04-104-2014

ОБЩИЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

7.1 Общие положения

7.1.1 Ширину и конструкцию гребня глухой плотины следует принимать в
зависимости от вида плотины, условий производства работ, использования гребня в
эксплуатационный период для проезда, прохода или других целей, но не менее 2 м.

7.1.2.

Превышение гребня глухой плотины над уровнем воды в верхнем бьефе

следует определять по СНиП РК 3.04-02. При этом величину запаса возвышения гребня
плотины (с учетом парапета) следует принимать: для плотин I класса - 0,8 м; II - 0,6м; III
и IV - 0,4м.

7.1.3.

Размеры быков водосбросных плотин следует принимать в зависимости от

типа и конструкции затворов, размеров водосбросных отверстий, эксплуатационных и
аварийных выходов из продольных галерей, размеров и конструкции мостовых пролетных
строений. При этом толщину пазового перешейка быка во всех случаях необходимо
принимать не менее 0,8 м.

7.1.4.

Отметку верха быков водосливной плотины со стороны верхнего бьефа

следует  принимать  с  учетом  отметки  гребня  глухой  плотины,  типа  затворов,  условий
маневрирования  ими,  подъемных  и  транспортных  механизмов,  наличия  мостового
перехода  и  его  габаритов  по  высоте,  принимая  наибольшей  по  каждому  из
вышеназванных условий.

7.1.5.

Очертание быков в плане со стороны верх него бьефа должно обеспечивать

плавный вход воды в водосбросное отверстие и минимальное сжатие потока.

В случае пропуска льда оголовок быка следует проектировать заостренной формы.

7.1.6.

Очертание в плане и высоту быков со стороны нижнего бьефа должны

соответствовать общим конструктивным требованиям с учетом прочностных и
гидравлических условий, расположения мостовых конструкций и других сооружений, а
также незатопления верха быков.

7.1.7.

Лицевую грань раздельных и береговых устоев в пределах водосброса

следует конструировать аналогично граням быков.

7.1.8.

При проектировании автомобильных или железнодорожных мостов по

быкам и устоям плотин к быкам и устоям следует предъявлять дополнительно требования
как к мостовым опорам.

7.1.9.

При сопряжении отдельных частей плотины (водосбросной части с глухой)

следует избегать выступов напорной грани одной части плотины по отношению к другой.

7.1.10.

Вдоль верховой грани плотин следует предусматривать устройство дренажа

в виде вертикальных скважин (дрен), имеющих выходы в продольные галереи, или
горизонтальных дрен в уровнях ярусов бетонирования, имеющих выходы в смотровые
шахты, расположенные в межсекционных швах плотины.

7.1.11.

Диаметр вертикальных дренажных скважин следует принимать в пределах

10 - 30 см; расстояние между осями дрен - 2-3 м.

Горизонтальные дрены трапецеидального или прямоугольного сечения площадью
400-800 см

следует располагать по высоте плотины через 2-3 м.

СП РК 3.04-104-2014

7.1.12.

Расстояние от напорной грани плотины до оси дренажа

, а также до

верховой грани продольной галереи должно быть не менее 2 м при соблюдении условия

(3)

где:

напор над расчетным сечением;



- коэффициент надежности по назначению сооружения, принимаемый в

зависимости от класса сооружения по Таблице 4.

cr,m

критический средний градиент напора для бетона плотины.

Величину критического среднего градиента напора надлежит принимать:
- для гравитационных и массивно-контрфорсных плотин – 25 м;
- для арочных и арочно-гравитационных плотин и для арочных напорных
перекрытий многоарочных плотин – 50м.
7.1.13.

В основании плотин, при необходимости, следует предусматривать

устройство дренажа.

7.1.14.

В теле плотины необходимо предусматривать продольные и поперечные

галереи, расположенные через 15-40 м по высоте плотины.

Для обеспечения самотечного отвода воды из всей вышележащей части плотины

одну из продольных галерей следует проектировать выше максимального уровня нижнего
бьефа. Из нижележащих галерей необходимо предусматривать откачку воды. Выпуск
воды в нижний бьеф во всех случаях должен находиться ниже минимального уровня.

7.1.15.

Размеры галерей, устраиваемых для цементации основания и строительных

швов плотины, а также создания и восстановления вертикального дренажа, должны
позволять провоз и работу бурового, цементационного и другого оборудования, с учетом
размещения трубопроводов для охлаждения бетона и кабельных коммуникаций.

Ширину галерей, предназначенных для сбора и отвода воды, контроля за состоянием

бетона плотины и уплотнения швов, размещения КИА и различного рода коммуникаций
следует принимать не менее 1,2 м, а высоту не менее - 2,0 м.

Пол галереи, предназначенной для сбора и отвода воды, следует проектировать с

уклоном не более 1:40 в сторону водосливного лотка.

7.1.16.

В плотинах, имеющих несколько ярусов галерей, необходимо

предусматривать сообщение между ними посредством маршевых лестниц или лифтов.
Каждая продольная галерея должна иметь не менее двух аварийных выходов,
расположенных на расстоянии не более 300 м друг от друга.

7.1.17.

В растянутой зоне на напорной грани бетонных, а при обосновании и

железобетонных плотин,

следует

рассматривать

целесообразность

устройства

гидроизоляции (асфальтовой штукатурной, литой асфальтовой, пропиточной битумной,
штукатурной минеральной, окрасочной полимерной и полимербитумной, и т.п.).

7.1.18.

При среднемесячной температуре наружного воздуха в наиболее холодном

месяце года ниже минус 25 °С в зоне переменного уровня воды следует предусматривать
устройства по бетонным поверхностям (кроме водосливных) теплогидроизоляции из

СП РК 3.04-104-2014 ПЛОТИНЫ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ (ҚР ЕЖ 3.04-104-2014) - 6
