СТО НОСТРОЙ 2.30.214-2016 (Гидроэлектростанции. КОНСТРУКЦИИ МОНОЛИТНЫЕ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ) - часть 6

Приложение Л

(рекомендованное)

Технологические карты на основные виды работ

Л.1 Технологическая карта на монтаж опалубки вертикальных блочных швов.

1 - автокран грузоподъемностью 7 т; 2 - автопогрузчик грузоподъемностью 5 т

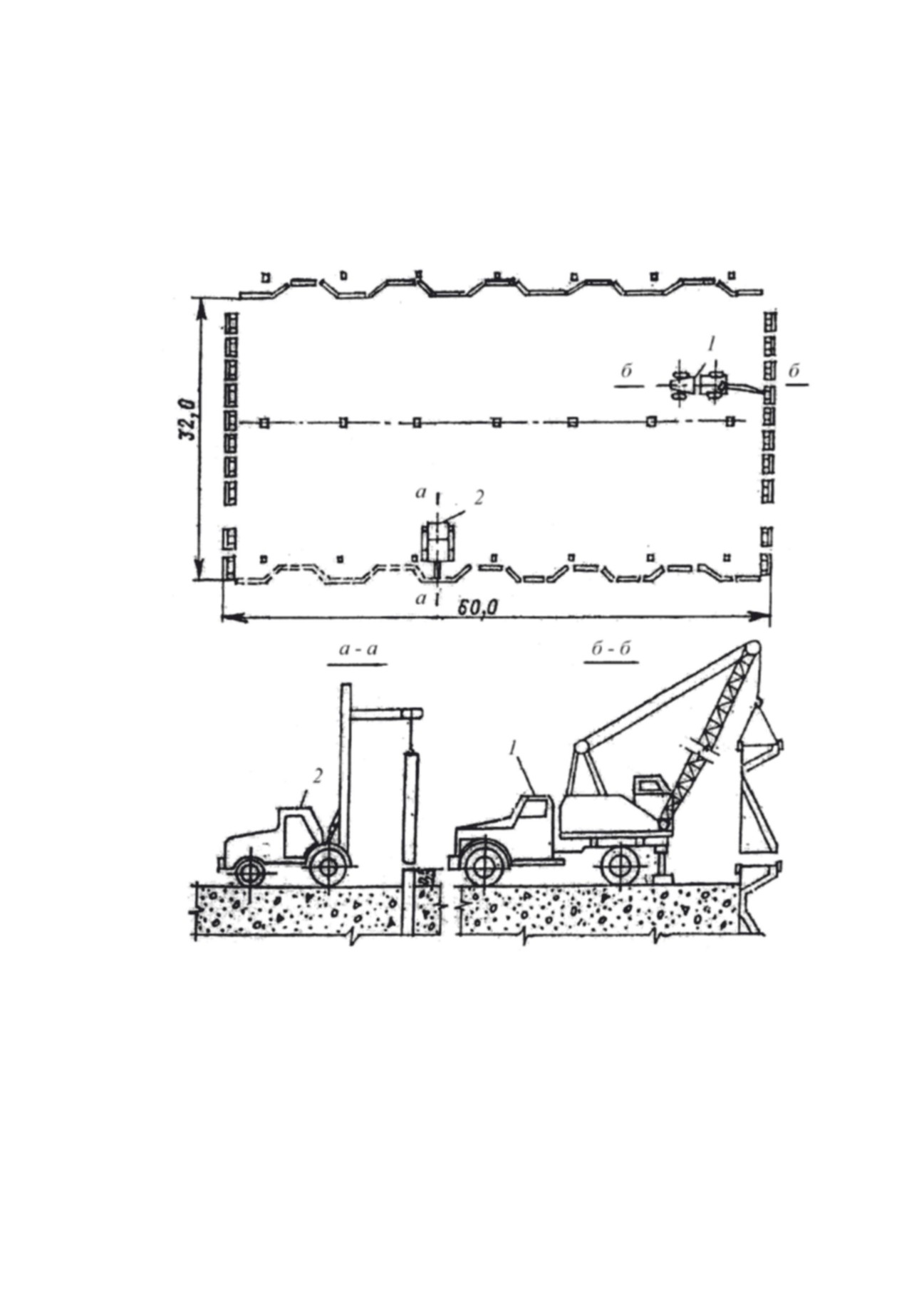

Рисунок Л.1 - Схема раскладки опалубки межблочных швов

192

Таблица Л.1.1 - Технико-экономические показатели

Единица

Наименование показателей

Показатели

измерения

Объем бетона блока

м³

1440

Трудозатраты на 1 м³ бетона

чел.-дни

0,005

Затраты времени машин на 1 м³ бетона

маш.-смены

0,004

Расход материалов на 1 м³ бетона:

- сборная железобетонная опалубка швов

м³

0,005

- деревянная опалубка

м³

0,024

- металлическая опалубка

м³

0,002

Примечание - Расход деревянной и металлической опалубки принят осредненныйм на блок.

Таблица Л.1.2 - Ведомость потребности в механизмах

Наименование механизмов

Тип механизма

Количество

Автопогрузчик грузоподъемностью 5 т

1

Автокран грузоподъемностью 7 т

1

Сварочные аппараты

1

Таблица Л.1.3 - Состав звена

Квалификация

Количество человек

Монтажник 6 разряда

1

Монтажник 5 разряда

1

Монтажник 4 разряда

1

Монтажник 3 разряда

1

Сварщик 4 разряда

1

Такелажник 3 разряда

2

Штукатур 3 разряда

1

Водители погрузчика

2

Итого:

10

Л.1.1 Пояснения к технологической карте.

Л.1.1.1 Настоящая технологическая карта составлена на опалубочные работы в блоке с

плановыми размерами 32×60 м.

Л.1.1.2 В состав технологической карты включен весь комплекс работ от подачи опалубки

к месту монтажа до полной их установки.

Л.1.1.3 Установку элементов опалубки межблочных швов необходимо вести при превыше-

нии ранее установленной опалубки над поверхностью бетона не менее чем на 0,5 м.

193

Л.1.1.4 Высота сборной железобетонной опалубки поперечных швов принята 1,5 м, про-

дольных швов - 3,0 м.

Л.1.1.5 Подача сборной железобетонной опалубки к месту монтажа и непосредственно

монтаж ведется вилочным автопогрузчиком грузоподъемностью до 5 т.

Л.1.1.6 Для движения автотранспорта в межблочных швах оставляется проезд шириной

от 3,5 до 4,0 м. В проемах на продольных швах опалубка не выставляется, а на поперечных швах

опалубка выставляется в процессе бетонирования блока.

Л.1.1.7 При монтаже опалубки швов необходимо руководствоваться действующими в

строительстве нормативными документами.

Л.1.1.8 Состав звена подобран из условия роста бетонной кладки 3,0 м в месяц.

Л.1.1.9 Трудозатраты определены по действующим СНиП и ЕНиР.

Л.2 Технологическая карта на укладку бетонной смеси (блок 60×32×0,75 м).

1 - сборная железобетонная опалубка; 2 - бетоновозный автосамосвал;

3 - малогабаритный электротрактор с навесным оборудованием; 4 - колонны шатра;

5 - зона проработки бетона ручными вибраторами

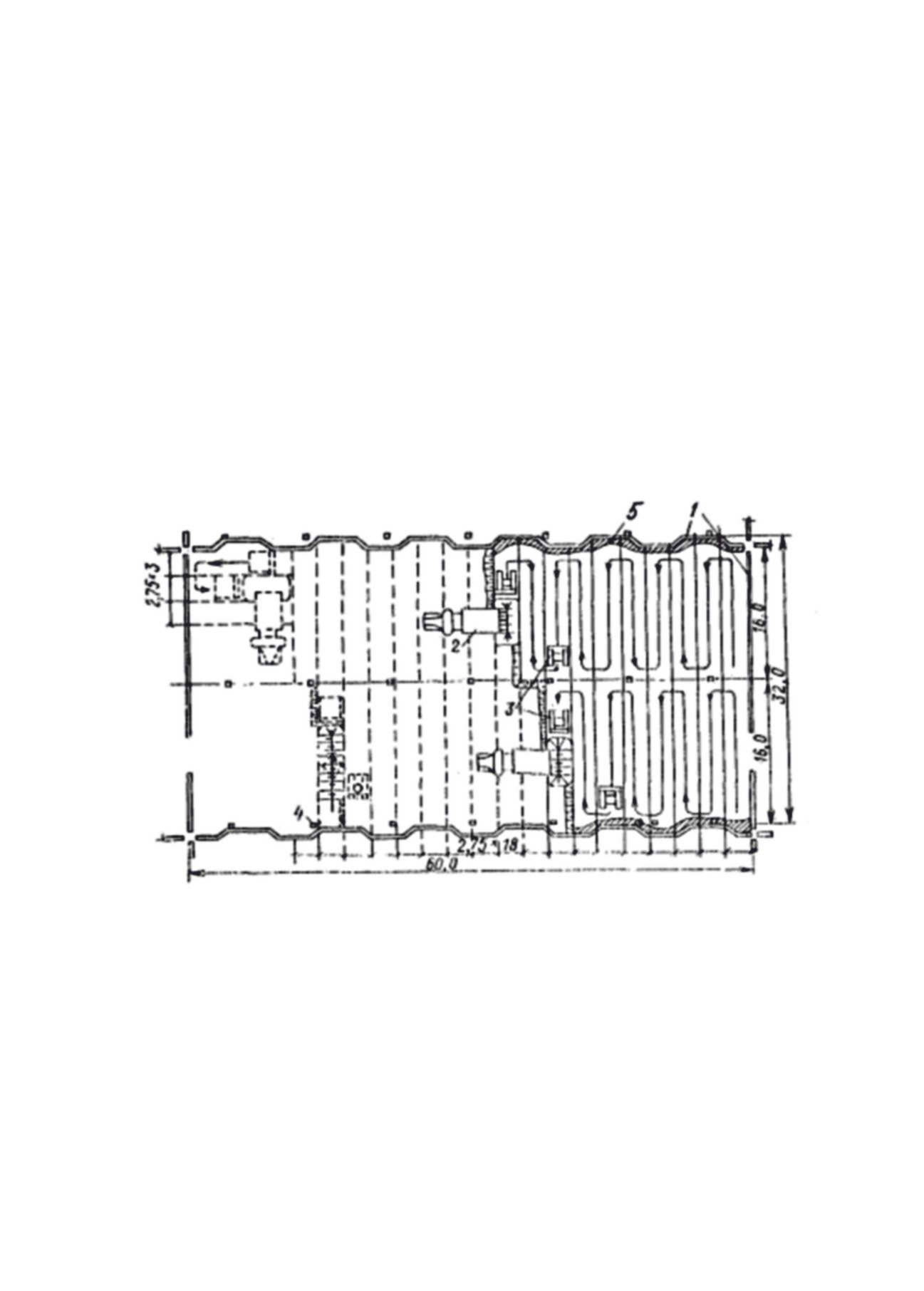

Рисунок Л.2.1 - Схема бетонирования блока 32×60 м

194

Таблица Л.2.1 - Ведомость потребности в механизмах

Наименование механизмов

Тип, марка

Количество

Автосамосвал грузоподъемностью 12 т

2

Малогабаритный электротрактор

4

Пакет из 4 вибраторов

2

Вибраторы

4

Автопогрузчик грузоподъемностью 5 т

1

Таблица Л.2.2 - Технико-экономические показатели

Наименование показателей

Показатель

Объем бетона в блоке, м³

1440

Трудозатраты на 1 м³ бетона, чел.-дн.:

- подготовка поверхности

0,019

- укладка бетона

0,006

- уход за бетоном

0,001

Затраты на 1 м³ бетона, маш.-смены:

- электротракторы

0,008

- автосамосвалы

0,004

- вибраторы

0,018

Расход материалов на 1 м³ бетона:

- бетон, м³

1,02

- полиэтиленовая пленка, кг

0,03

- вода, м³

0,008

- воздух, м³

13,40

- шланги прорезиненные d = 25 мм, пог. м

0,004

Таблица Л.2.3 - Ориентировочный состав бригады

Квалификация

Количество человек

1-е звено. Подготовка поверхности и уход за бетоном

Бетонщик 3 разряда

2

Бетонщик 1 разряда

14

2-е звено. Транспорт, разравнивание и уплотнение бетонной смеси

Бетонщик 3 разряда

2

Бетонщик 2 разряда

2

Водители электротракторов

4

Водители автосамосвалов

2

Состав бригады:

26

195

Л.3 Технологическая карта на устройство и эксплуатацию систем поверхностного полива,

увлажнения и отвода воды за пределы блока (блок 60×32×0,75 м)

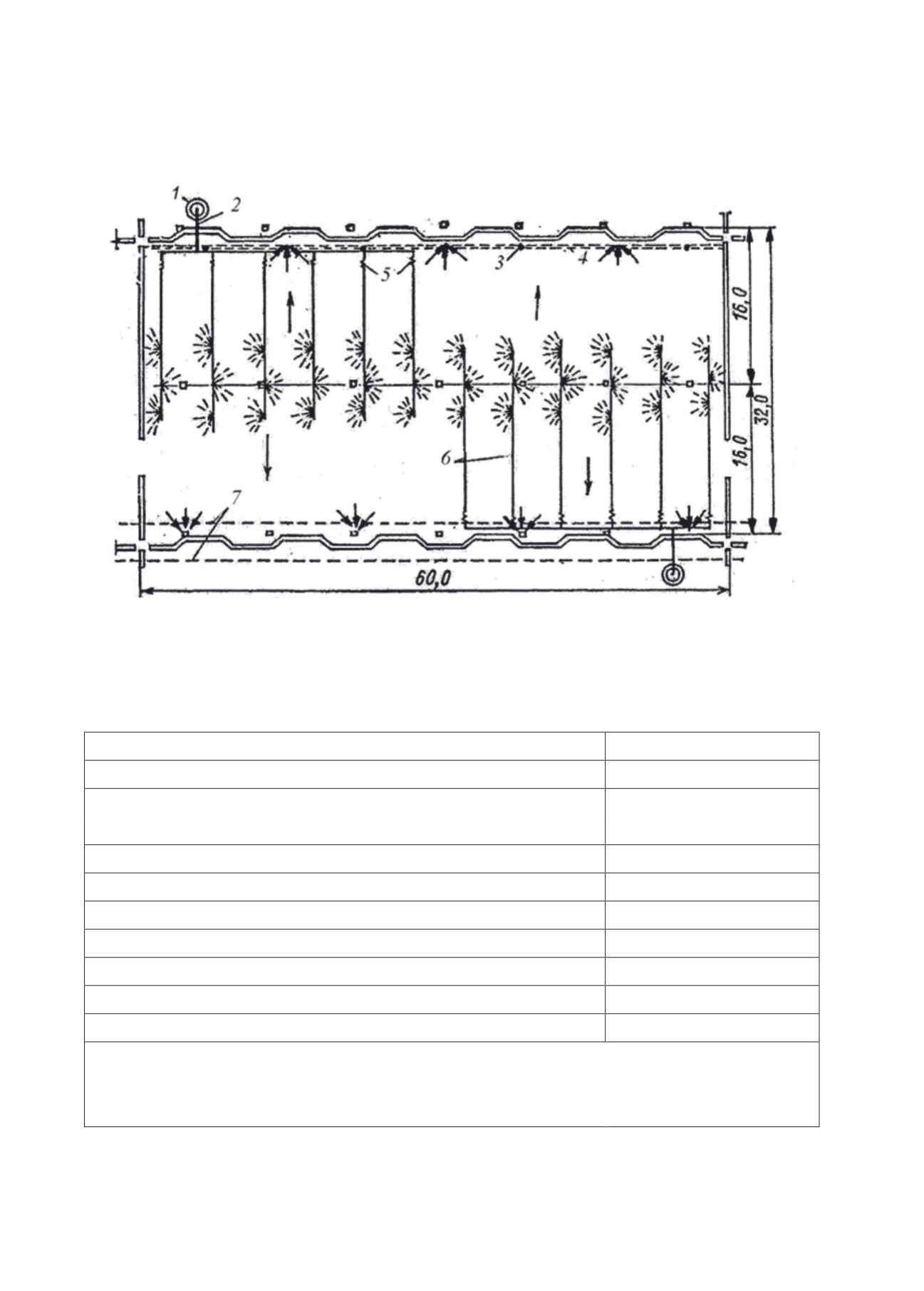

1 - колодец; 2 - трубы 50 мм; 3 - скважины 100 мм; 4 - канализационная труба;

5 - резиновые шланги; 6 - перфорированные трубы 25 мм; 7 - граница потерны

Рисунок Л.3.1 - Схема системы поверхностного полива и отвода воды из блока

Таблица Л.3.1 - Технико-экономические показатели

Наименование показателей

Показатель

Объем бетона в блоке, м³

1440

Трудозатраты на 1 м³ бетона, чел.-дн.:

поверхностный полив

0,003

увлажнение поверхности

0,004

дренаж поверхностных вод

0,002

Расход материалов на 1 м³ бетона:

трубы стальные D 25-50 мм, пог. м

0,095

прорезиненные шланги, пог. м

0,002

кровельная сталь, кг

0,002

вода, м³

38

Примечания

1 В трудозатратах, приведенных на 1 м³ бетона, учтены все работы, связанные с организацией и эксплуатацией

системы поверхностного полива, увлажнения и отвода воды за пределы блока.

2 Трудозатраты подсчитаны по соответствующим ЕНиР и СНиП.

197

Таблица Л.3.2 - Мероприятия для охлаждения бетонной кладки в зависимости от времени года

(ориентировочные данные)

Объем бетона, %

Виды мероприятий

Сезон бетонирования

от годового

Поверхностный полив

40

С апреля по октябрь*

Поверхностное увлажнение

35

Весенне-осенний

Без дополнительных мероприятий

25

Зимний

* В апреле и октябре полив ведется на открытых участках

Таблица Л.3.3 - Ориентировочный состав звена

Квалификация

Количество человек

1. На монтаж системы поверхностного полива и дренажа

Сантехник 4 разряда

3

Сантехник 3 разряда

3

2. На поверхностное увлажнение

Сантехник 2 разряда

1

Итого:

7

Примечания

1 В трудозатратах, приведенных на 1 м³ бетона, учтены все работы, связанные с организацией и эксплуатацией

системы поверхностного полива, увлажнения и отвода воды за пределы блока.

2 Трудозатраты подсчитаны по соответствующим ЕНиР и СНиП.

Л.3.1 Пояснения к технологической карте.

Л.3.1.1 Настоящая технологическая карта составлена на работы, связанные с поверхност-

ным охлаждением бетонной кладки и отводом воды из блока с плановыми размерами 32´60 м.

Л.3.1.2 В состав технологической карты включен весь комплекс работ по монтажу, демон-

тажу и устройству систем поверхностного полива, увлажнения и отвода воды с блока.

Л.3.1.3 Конструкция системы поверхностного полива состоит из магистральных труб диа-

метром 50 мм, подключенных к главной системе технического водоснабжения. К магистральным

трубам при помощи прорезиненных рукавов присоединяются трубы диаметром 25 мм, перфори-

рованные с двух сторон. Размер отверстий перфорированных труб 2 мм. Вся система монтирует-

ся на поверхности блока.

Для равномерного распределения температуры на поверхности блока должны соблюдать-

ся следующие условия:

- общая площадь поверхности, не имеющая текущей воды, не должна превышать 10 %,

при площади отдельных пятен не более 10 м³, которые должны систематически увлажняться;

- поверхностный полив должен начинаться сразу после снятия цементной пленки и прек-

ращаться за 12 ч до укладки следующего по высоте слоя;

198

Приложение М

(рекомендуемое)

Требования к производству работ при отрицательных температурах воздуха

Таблица М.1 - Требования к производству работ при отрицательных температурах воздуха

Контроль

Параметр

Величина параметра

(метод, объем, вид регистрации)

1. Прочность бетона монолитных и сборно-

Измерительный.

монолитных конструкций к моменту замерза-

По ГОСТ 10180, ГОСТ 17624,

ния для бетона без противоморозных добавок:

ГОСТ 22690.

а) конструкций, эксплуатирующихся внутри

Журнал бетонных работ

зданий, фундаментов под оборудование, не

Не менее, %

подвергающихся динамическим воздействиям,

проектной

для класса:

прочности:

до В10

50

до В25

40

В30 и выше

30

б) конструкций, подвергающихся по окончании

80

выдерживания переменному замораживанию и

оттаиванию в водонасыщенном состоянии или

расположенных в зоне сезонного оттаивания

вечномерзлых грунтов при условии введения в

бетон воздухововлекающих или газообразую-

щих ПАВ для пролетных конструкций:

при пролете до 6 м

70

при пролете свыше 6 м

80

в преднапряженных конструкциях для бетона с

80

противоморозными добавками для классов:

до В15

30

до В25

25

В30 и выше

20

2. Загружение конструкций расчетной нагруз-

Не менее 100 %

Измерительный.

кой допускается после достижения бетоном

проектной

По ГОСТ 17624, ГОСТ 22690.

прочности

прочности

Журнал бетонных работ

3. Температура воды из бетонной смеси на

Не более,

Измерительный.

выходе из смесителя, приготовленной:

воды - 70 °С,

Два раза в смену.

на нормальнотвердеющем цементе по

смеси - 35 °С

Журнал работ

ГОСТ 10178 и ГОСТ 31108

воды - 60 °С,

на быстротвердеющем цементе по ГОСТ 10178

смеси - 30 °С

и ГОСТ 31108

воды - 40 °С,

на глиноземистом портландцементе

смеси - 25 °С

200

Окончание таблицы М.1

Контроль

Параметр

Величина параметра

(метод, объем, вид регистрации)

4. Температура бетонной смеси, уложенной в

Измерительный.

опалубку, к началу выдерживания или термо-

В местах, определенных ППР.

обработки:

Журнал работ

при методе термоса

Устанавливается

расчетом, но не ниже

5° С

с противоморозными добавками

Не менее, чем на

5 °С выше

температуры

замерзания раствора

затворения

при тепловой обработке

Не ниже 0 °С

5. Температура в процессе выдерживания и

Определяется

Измерительный.

теплой обработки для бетона на:

расчетом, но не

При термообработке - через

выше, °С:

каждые 2 ч в течение первых

портландцементе

80

суток. В последующие трое

шлакопортландцементе

90

суток и без термообработки -

не реже двух раз в смену.

В остальное время выдержива-

ния - один раз в сутки

6. Скорость подъема температуры при тепловой

Не более, °С/ч:

Измерительный.

обработке бетона:

Через каждые 2 ч.

Журнал работ

для конструкции с модулем поверхности:

до 4

5

от 5 до 10

10

свыше. 10

15

для стыков

20

7. Скорость остывания бетона по окончании

Определяется

Измерительный.

тепловой обработки для конструкций с модулем

расчетом, но не

Журнал бетонных работ

поверхности:

более, °С/ч:

до 4

5

от 5 до 10

10

свыше 10

20

8. Разность температур наружных слоев бетона

Не более 20 °С, 30

Измерительный.

и воздуха при распалубке с коэффициентом

°С, 40 °С

Журнал бетонных работ

армирования до 1 %, до 3 % и более 3 % долж-

Не более 30 °С, 40

на быть соответственно для конструкции с

°С, 50 °С

модулем поверхности:

от 2 до 5

свыше 5

201

Приложение Н

(рекомендуемое)

Матрица оценки соответствия бетонных работ

Таблица Н.1 - Матрица оценки соответствия бетонных работ

Ответственная

Статус

Создаваемый документ

Действие по результатам

Точка контроля

организация за

Вид контроля

контроля

по результатам контроля

контроля

выполнение контроля

Склад нерудных

Представитель

Документальный

Входной

Запись в журнале верифика-

Разрешение на

материалов

бетонного завода.

ции закупленной продукции

использование материалов

Визуальный

Строительная лаборатория

со склада

Инструментальный

Запись в журнале испытаний

на бетонном заводе

песка, гравия, щебня

Склад цемента

Представитель бетонного

Документальный

Входной

Запись в журнале верифика-

Разрешение на

завода.

ции закупленной продукции

использование материалов

Строительная лаборатория

со склада

Инструментальный

Запись в журнале испытаний

на бетонном заводе

цемента

Склад добавок

Представитель бетонного

Документальный

Входной

Запись в журнале верифика-

Разрешение на

для

завода.

ции закупленной продукции

использование материалов

приготовления

Строительная лаборатория

со склада

Инструментальный

Запись в журнале испытаний

бетонной смеси

на бетонном заводе

(в случае требова-

ний заказчика)

Бетонный завод,

Персонал бетонного завода

Инструментальный

Производст-

Документ о качестве

Разрешение на отгрузку

производство

венный

бетонной смеси

бетонной смеси

бетонной смеси

Строительная лаборатория

Инструментальный

Операционный

Журнал контроля

на бетонном заводе

приготовления бетонной

смеси

Бетонный завод,

Строительная лаборатория

Визуальный ин-

Приемочный

Запись в путевом листе о

Загрузка бетонной смеси в

выгрузка

на бетонном заводе

струментальный

чистоте транспортных

автотранспорт

бетонной смеси

средств перед загрузкой

бетонной смеси

Продолжение таблицы Н.1

Ответственная

Статус

Создаваемый документ

Действие по результатам

Точка контроля

организация за

Вид контроля

контроля

по результатам контроля

контроля

выполнение контроля

На месте приемки

Строительная лаборатория

Визуальный,

Входной

Запись в журнал бетонных

На месте разгрузки - разре-

бетонной смеси

подрядчика

инструментальный

работ о параметрах бетонной

шение на укладку бетонной

на объекте

смеси согласно 22.2.4.

смеси в блок при положи-

Приемный бункер

Запись в журнале верифика-

тельных

(бадья у крана

ции закупленной продукции

результатах контроля.

или загрузочный

При отрицательных

люк

результатов контроля -

бетононасоса)

запрет укладки

некачественной бетонной

смеси.

Корректировка параметров

приготовления и

транспортировки бетонной

смеси

Блок

Комиссия по приемке

Документальный

Приемочный

Акт освидетельствования

Разрешение на

бетонирования до

блока к бетонированию

скрытых работ

бетонирование блока.

начала бетонных

В случае необходимости,

работ

повторное

Визуальный

Приемочный

освидетельствование.

Блок

Производитель работ

Визуальный и

Производ-

Запись в журнале бетонных

Выполнение работ в

бетонирования во

инструментальный

ственный

работ

соответствии с

время бетонных

результатами контроля и

Строительная лаборатория

Визуальный и

Операционный

Запись в журнале бетонных

работ

корректировка выполнения

подрядчика

инструментальный

работ

работ (при необходимости)

Продолжение таблицы Н.1

Ответственная

Статус

Создаваемый документ

Действие по результатам

Точка контроля

организация за

Вид контроля

контроля

по результатам контроля

контроля

выполнение контроля

Блок

Авторский надзор

визуальный

Операционный

Запись в журнале

Корректировка действий

бетонирования во

авторского надзора

производителя работ при

время бетонных

бетонировании (при

работ

необходимости)

Представители службы

Визуальный

Операционный

Запись в общем журнале

Корректировка действий

строительного контроля

работ раздел 5

производителя работ при

генподрядчика

бетонировании (при

(подрядчика)

необходимости)

Представители заказчика

визуальный

Операционный

Запись в общем журнале

Корректировка действий

- служба строительного

работ в разделе 4

производителя работ при

контроля

бетонировании (при

необходимости)

Забетонирован-

Строительная лаборатория

визуальный за

Операционный

Запись в журнале

Корректировка действий

ный блок

подрядчика

мероприятиями по

бетонных работ

производителя работ при

уходу за бетоном

уходе за бетоном (при

необходимости)

Инструментальный

Операционный

Запись в журнале

Выдача разрешения на

за состоянием

бетонных работ

распалубливание.

блока

Корректировка действий

бетонирования

производителя работ при

уходе за бетоном (при

необходимости)

Служба строительного

Визуальный за

Приемочный

Запись в общем журнале

При наличии дефектов

контроля подрядчика и

состоянием

работ.

работы по их устранению

авторский надзор

бетонных

При наличии дефектов

поверхностей

рекомендации по их устра-

нению в журнале авторского

надзора

Продолжение таблицы Н.1

Ответственная

Статус

Создаваемый документ

Действие по результатам

Точка контроля

организация за

Вид контроля

контроля

по результатам контроля

контроля

выполнение контроля

Строительная

Строительная лаборатория

Инструментальный

Операционный

Протоколы по результатам

Корректировка процесса

лаборатория

подрядчика

испытаний образцов бетона

выполнения бетонных работ

подрядчика

на прочность,

(при необходимости)

морозостойкость,

водонепроницаемость и

плотность для контроля и

оценки соответствия

выпущенной бетонной смеси

с бетонного завода

Инструментальный

Приемочный

Протоколы по результатам

Оценка качества бетона в

испытаний образцов бетона

бетонных конструкциях

на прочность,

морозостойкость,

водонепроницаемость и

плотность для контроля и

оценки соответствия бетона

в бетонных конструкциях

Инструментальный

Приемочный

Протоколы испытаний

Оценка качества бетона в

бетона в конструкциях

бетонных конструкциях

методами неразрушающего

контроля для контроля и

оценки соответствия бетона

в бетонных конструкциях

Окончание таблицы Н.1

Ответственная

Статус

Создаваемый документ

Действие по результатам

Точка контроля

организация за

Вид контроля

контроля

по результатам контроля

контроля

выполнение контроля

Инструментальный

Приемочный

Протоколы по результатам

Оценка качества бетона в

испытаний кернов,

бетонных конструкциях

выбуренных из бетона

Корректировка процесса

блоков, для контроля и

выполнения бетонных работ

оценки соответствия бетона

(при необходимости)

в бетонных конструкциях

Приемочная

Представители заказчика,

Визуальный,

Приемочный

Акт освидетельствования

Приемка отдельных

комиссия по

подрядчика, авторского

документальный

ответственных конструкций

конструкций или

приемке СМР

надзора

сооружения (в соответствии

с выводами в акте)

Приложение П

(обязательное)

Входной контроль материалов

Таблица П.1 - Контролируемые при входном контроле характеристики арматуры

Нормативная

Наименование

Наименование

документация на

Периодичность

исполнительной

Нормативная

контролируемых

материалы,

Способ контроля, место

проведения

документации, в

документация на

параметров и их

устанавливающая

отбора проб

испытаний

которой регистрируется

методы испытаний

нормируемое значение

значения показателей

результат контроля

их свойств

1. Наличие

СП 48.13330,

Проверка наличия документа

Каждая партия ¹⁾

Журнал верификации

ГОСТ 7566,

сопроводительного

ГОСТ 5781,

о качестве (приложение к

закупленной

ГОСТ 5781,

документа

ГОСТ Р 52544

ТТН ) и оценка результатов

продукции

ГОСТ Р 52544

испытаний при входном

контроле

2. Контроль

ГОСТ 5781,

Визуальный

При поступлении

Журнал испытаний

ГОСТ Р 52544,

поверхности

ГОСТ Р 52544

новых партий

арматуры

ГОСТ 5781-82 п.

2.8

3. Геометрические

ГОСТ 5781,

Инструментальный

При поступлении

Журнал испытаний

ГОСТ Р 52544,

параметры

ГОСТ Р 52544

новых партий

арматуры

ГОСТ 12004

3.1. Масса 1 м длины

ГОСТ 5781,

Инструментальный

При поступлении

Журнал испытаний

ГОСТ 12004

проката

ГОСТ Р 52544

новых партий

арматуры

3.2. Испытание на

ГОСТ 5781,

Инструментальный

При поступлении

Журнал испытаний

ГОСТ 12004

растяжение ²⁾

ГОСТ Р 52544

новых партий

арматуры

3.3. Испытание на

ГОСТ 5781,

Инструментальный

При поступлении

Журнал испытаний

ГОСТ 14019

изгиб ²⁾

ГОСТ Р 52544

новых партий

арматуры

4. Испытание на изгиб

ГОСТ 5781,

Инструментальный

При поступлении

Журнал испытаний

ГОСТ 10884

с разгибом ²⁾

ГОСТ Р 52544

новых партий

арматуры

Окончание таблицы П.1

Нормативная

Наименование

Наименование

документация на

Периодичность

исполнительной

Нормативная

контролируемых

материалы,

Способ контроля, место

проведения

документации, в

документация на

параметров и их

устанавливающая

отбора проб

испытаний

которой регистрируется

методы испытаний

нормируемое значение

значения показателей

результат контроля

их свойств

¹⁾ Партия должна состоять из арматурного проката одного номинального диаметра, одного состояния поставки, одной плавки-ковша и должна быть оформ-

лена одним документом о качестве. Масса партии должна быть не более 70 т.

²⁾ Для арматурного проката, поставленного с указанием в документе о качестве статистических показателей механических свойств, испытания образцов на

растяжение, изгиб или изгиб с разгибом допускается не проводить (согласно ГОСТ Р 52544).

Таблица П.2 - Контролируемые при входном контроле характеристики щебня (гравия)

Нормативная

Наименование

Наименование

документация на

контролируемых

Периодичность

исполнительной

Нормативная

материалы,

Способ контроля, место

параметров и их

проведения

документации, в

документация на

устанавливающая

отбора проб

нормируемое

испытаний

которой регистрируется

методы испытаний

значения показателей их

значение

результат контроля

свойств

1. Наличие

СП 48.13330,

Проверка наличия

Каждая партия при

Журнал верификации

ГОСТ 8267

сопроводительного

ГОСТ 8267

документа о качестве

поступлении

закупленной

документа

(приложение к ТТН )

продукции

и оценка результатов

испытаний при входном

контроле

2. Определение

ГОСТ 8267,

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8269.0

зернового состава

ГОСТ 26633-2012

Транспорт (ж/д состав,

новых партий

щебня (гравия)

(приложение Б.3),

судно, автомобиль)

ГОСТ Р 54401,

ГОСТ 9128

Продолжение таблицы П.2

Нормативная

Наименование

Наименование

документация на

контролируемых

Периодичность

исполнительной

Нормативная

материалы,

Способ контроля, место

параметров и их

проведения

документации, в

документация на

устанавливающая

отбора проб

нормируемое

испытаний

которой регистрируется

методы испытаний

значения показателей их

значение

результат контроля

свойств

3. Определение

ГОСТ 8267,

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8269.0

содержания

ГОСТ 26633-2012

Транспорт (ж/д состав,

новых партий

щебня (гравия)

пылевидных и

(приложение Б.3),

судно, автомобиль)

глинистых частиц

ГОСТ Р 54401,

ГОСТ 9128

4. Содержание

ГОСТ 8267

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8269.0

дробленых зерен в

ГОСТ 26633-2012

Транспорт (ж/д состав,

новых партий

щебня (гравия)

щебне из гравия

(приложение Б.3)

судно, автомобиль)

5. Определение

ГОСТ 8267

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8269.0

содержания глины в

ГОСТ 26633-2012 (при-

Транспорт (ж/д состав,

новых партий

щебня (гравия)

комках

ложение Б.3)

судно, автомобиль)

6. Определение

ГОСТ 8267,

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8269.0

зерен пластинчатой

ГОСТ 26633,

Транспорт (ж/д состав,

новых партий

щебня (гравия)

и игловатой формы

ГОСТ Р 54401

судно, автомобиль)

7. Определение

ГОСТ 8267,

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8269.0

средней плотности и

ГОСТ 26633,

Транспорт (ж/д состав,

новых партий

щебня (гравия)

пористости

ГОСТ Р 54401

судно, автомобиль)

горной породы и

зерен щебня (гравия)

Продолжение таблицы П.2

Нормативная

Наименование

Наименование

документация на

контролируемых

Периодичность

исполнительной

Нормативная

материалы,

Способ контроля, место

параметров и их

проведения

документации, в

документация на

устанавливающая

отбора проб

нормируемое

испытаний

которой регистрируется

методы испытаний

значения показателей их

значение

результат контроля

свойств

8. Определение

ГОСТ 8267

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8269.0

насыпной плотности

Транспорт (ж/д состав,

новых партий

щебня (гравия)

и пустотности

судно, автомобиль)

9. Определение

ГОСТ 8267,

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8269.0

предела прочности

ГОСТ 26633,

Транспорт (ж/д состав,

новых партий

щебня (гравия)

при сжатии горной

ГОСТ Р 54401

судно, автомобиль)

породы

10. Определение

ГОСТ 8267,

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8269.0

показателя

ГОСТ 26633

Транспорт (ж/д состав,

новых партий

щебня (гравия)

снижения прочности

судно, автомобиль)

горной породы при

насыщении водой

11. Определение

ГОСТ 8267,

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8269.0

влажности

ГОСТ 26633

Транспорт (ж/д состав,

новых партий

щебня (гравия)

судно, автомобиль)

12. Определение

ГОСТ 8267,

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8269.0

зерен слабых пород

ГОСТ 26633-2012

Транспорт (ж/д состав,

новых партий, если

щебня (гравия)

(приложение Б.3),

судно, автомобиль)

при визуальном

ГОСТ Р 54401

осмотре установлено

изменение

качественных

показателей

Продолжение таблицы П.2

Нормативная

Наименование

Наименование

документация на

контролируемых

Периодичность

исполнительной

Нормативная

материалы,

Способ контроля, место

параметров и их

проведения

документации, в

документация на

устанавливающая

отбора проб

нормируемое

испытаний

которой регистрируется

методы испытаний

значения показателей их

значение

результат контроля

свойств

13. Определение

ГОСТ 8267,

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8269.0

дробимости щебня

ГОСТ 26633-2012

Транспорт (ж/д состав,

новых партий, если

щебня (гравия)

при сжатии

(приложение Б.3),

судно, автомобиль)

при визуальном

ГОСТ Р 54401,

осмотре установлено

ГОСТ 9128

изменение

качественных

показателей

14. Определение

ГОСТ 8267,

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8735

набухания

ГОСТ Р 54401,

Транспорт (ж/д состав,

новых партий на

щебня (гравия)

пылеватых и

ГОСТ 9128

судно, автомобиль)

асфальтобетонный

глинистых частиц в

завод

щебне

15. Определение

ГОСТ 8267

Инструментальный.

При отсутствии

Протокол испытаний

ГОСТ 8269.0

устойчивости щебня

Транспорт (ж/д состав,

данных в документе о

против распада

судно, автомобиль)

качестве

16. Определение

ГОСТ 8267

Инструментальный.

При отсутствии

Журнал испытания

ГОСТ 8269.0

реакционной

Транспорт (ж/д состав,

данных в документе о

щебня, гравия

способности горной

судно, автомобиль)

качестве

породы, щебня и

гравия

Окончание таблицы П.2

Нормативная

Наименование

Наименование

документация на

контролируемых

Периодичность

исполнительной

Нормативная

материалы,

Способ контроля, место

параметров и их

проведения

документации, в

документация на

устанавливающая

отбора проб

нормируемое

испытаний

которой регистрируется

методы испытаний

значения показателей их

значение

результат контроля

свойств

17. Определение

ГОСТ 8267,

Инструментальный.

При отсутствии

Журнал испытания

ГОСТ 8269.0

истираемости в

ГОСТ 26633-2012

Транспорт (ж/д состав,

данных в документе о

щебня, гравия

полочном барабане

(приложение Б.3),

судно, автомобиль)

качестве

ГОСТ Р 54401,

ГОСТ 9128

18. Определение

ГОСТ 8267,

Инструментальный.

При отсутствии

Журнал испытания

ГОСТ 8269.0

морозостойкости

ГОСТ 26633-2012

Транспорт (ж/д состав,

данных в документе о

щебня, гравия

(приложение Б.3),

судно, автомобиль)

качестве

ГОСТ Р 54401,

ГОСТ 9128

19. Определение

ГОСТ 8267,

Инструментальный.

При отсутствии

Протокол испытаний

ГОСТ 8269.0

менерало-петрогра-

ГОСТ 26633-2012

Транспорт (ж/д состав,

данных в документе о

фического состава

(приложение Б.3),

судно, автомобиль)

качестве

ГОСТ Р 54401,

ГОСТ 9128

20. Определение

ГОСТ 8267

Инструментальный.

При отсутствии

Протокол испытаний

ГОСТ 30108

удельной активности

ГОСТ 30108

Транспорт (ж/д состав,

данных в документе о

естественных

судно, автомобиль)

качестве

радионуклидов

Таблица П.3 - Контролируемые при входном контроле характеристики песка

Нормативная

Наименование

Наименование

документация на

Нормативная

Периодичность

исполнительной

контролируемых

материалы,

Способ контроля, место

документация на

проведения

документации, в

параметров и их

устанавливающая

отбора проб

методы

испытаний

которой регистрируется

нормируемое значение

значения показателей

испытаний

результат контроля

их свойств

1. Наличие

СП 48.13330,

Проверка наличия доку-

Каждая партия

Журнал верификации

ГОСТ 8736

сопроводительного

ГОСТ 8736

мента о качестве (прило-

закупленной продук-

документа

жение к ТТН ) и оценка

ции

результатов испытаний

при входном контроле

2. Определение

ГОСТ 8736,

Инструментальный.

При поступлении но-

Журнал испытания

ГОСТ 8735

зернового состава и

ГОСТ 26633-2012

Транспорт (вагон, судно,

вых партий

песка

модуля крупности

(приложение Б.3),

автомобиль)

ГОСТ Р 54401,

ГОСТ 9128

3. Определение

ГОСТ 8736,

Инструментальный.

При поступлении но-

Журнал испытания

ГОСТ 8735

пылевидных и глинистых

ГОСТ 26633-2012

Транспорт (вагон, судно,

вых партий

песка

частиц

(приложение Б.3),

автомобиль)

ГОСТ Р 54401,

ГОСТ 9128

4. Определение

ГОСТ 8736,

Инструментальный.

При поступлении но-

Журнал испытания

ГОСТ 8735

содержания глины в

ГОСТ 26633-2012

Транспорт (вагон, судно,

вых партий

песка

комках

(приложение Б.3),

автомобиль)

ГОСТ Р 54401

5. Определение органи-

ГОСТ 8736

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8735

ческих примесей (гумо-

Транспорт (вагон, судно,

новых партий, при

песка

совых веществ)

автомобиль)

отсутствии данных в

документе о качестве

Продолжение таблицы П.3

Нормативная

Наименование

Наименование

документация на

Нормативная

Периодичность

исполнительной

контролируемых

материалы,

Способ контроля, место

документация на

проведения

документации, в

параметров и их

устанавливающая

отбора проб

методы

испытаний

которой регистрируется

нормируемое значение

значения показателей

испытаний

результат контроля

их свойств

6. Определение

ГОСТ 8736

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8735

насыпной плотности и

Транспорт (вагон, судно,

новых партий, при

песка

пустотности

автомобиль)

отсутствии данных в

документе о качестве

7. Определение

ГОСТ 8736

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8735

влажности

Транспорт (вагон, судно,

новых партий

песка

автомобиль)

8. Определение наличия

ГОСТ 8736,

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8735

засоряющих примесей

ГОСТ 26633-2012

Транспорт (вагон, судно,

новых партий, при

песка

(приложение Б.3)

автомобиль)

отсутствии данных в

документе о качестве

9. Определение истинной

ГОСТ 8736

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8735

плотности

Транспорт (вагон, судно,

новых партий, при

песка

автомобиль)

отсутствии данных в

документе о качестве

10. Определение марки

ГОСТ 8736

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8735

по прочности исходной

Транспорт (вагон, судно,

новых партий

песка

горной породы песков из

автомобиль)

отсевов дробления

11. Определение мене-

ГОСТ 8736,

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8735

рало-петрографического

ГОСТ 26633-2012

Транспорт (вагон, судно,

новых партий, при

песка

состава

(приложение Б.3)

автомобиль)

отсутствии данных в

документе о качестве

Окончание таблицы П.3

Нормативная

Наименование

Наименование

документация на

Нормативная

Периодичность

исполнительной

контролируемых

материалы,

Способ контроля, место

документация на

проведения

документации, в

параметров и их

устанавливающая

отбора проб

методы

испытаний

которой регистрируется

нормируемое значение

значения показателей

испытаний

результат контроля

их свойств

12. Определение

ГОСТ 8736,

Инструментальный.

При поступлении

Журнал испытания

ГОСТ 8735

глинистых частиц

ГОСТ Р 54401,

Транспорт (вагон, судно,

новых партий

песка

методом набухания

ГОСТ 9128

автомобиль)

13. Определение

ГОСТ 30108,

Инструментальный.

При поступлении

Протокол испытаний

ГОСТ 30108

удельной активности

ГОСТ 8267,

Транспорт (вагон, судно,

новых партий, при

естественных

ГОСТ 26633,

автомобиль)

отсутствии данных в

радионуклидов

ГОСТ Р 54401,

документе о качестве

ГОСТ 9128

Таблица П.4 - Контролируемые при входном контроле характеристики цемента

Нормативная

Наименование

Наименование

документация на

Нормативная

Периодичность

исполнительной

контролируемых

материалы,

Способ контроля, место

документация на

проведения

документации, в

параметров и их

устанавливающая

отбора проб

методы

испытаний

которой регистрируется

нормируемое значение

значения показателей их

испытаний

результат контроля

свойств

1. Наличие

СП 48.13330 ГОСТ 10178,

Проверка наличия

Каждая партия

Журнал верификации

ГОСТ 30515

сопроводительного

ГОСТ 22266, ГОСТ 31108

документа о качестве

закупленной продук-

документа

(приложение к ТТН ) и

ции

оценка результатов

испытаний при входном

контроле

Продолжение таблицы П.4

Нормативная

Наименование

Наименование

документация на

Нормативная

Периодичность

исполнительной

контролируемых

материалы,

Способ контроля, место

документация на

проведения

документации, в

параметров и их

устанавливающая

отбора проб

методы

испытаний

которой регистрируется

нормируемое значение

значения показателей их

испытаний

результат контроля

свойств

2. Предел прочности

ГОСТ 26633 ГОСТ 10178,

Инструментальный.

При поступлении

Журнал испытаний

ГОСТ 310.4,

цемента при изгибе и

ГОСТ 22266,

Цементовоз

новых партий

цемента

ГОСТ 30744

сжатии

ГОСТ 31108

3. Тонкость помола

ГОСТ 10178, ГОСТ 22266,

Инструментальный.

При поступлении

Журнал испытаний

ГОСТ 310.2

ГОСТ 31108, ГОСТ 26633

Цементовоз

новых партий, при

цемента

отсутствии данных в

документе о качестве

и при изменении

качества поступающего

продукта

4. Начало схватывания

ГОСТ 26633 ГОСТ 10178,

Инструментальный.

При поступлении

Журнал испытаний

ГОСТ 310.3,

ГОСТ 22266, ГОСТ 31108

Цементовоз

новых партий

цемента

ГОСТ 30744

5. Равномерность

ГОСТ 10178, ГОСТ 22266,

Инструментальный,

При поступлении

Журнал испытаний

ГОСТ 310.3,

изменение объема

ГОСТ 31108

Цементовоз

новых партий

цемента

ГОСТ 30744

(расширение)

6. Вещественный состав

ГОСТ 31108

Инструментальный.

При поступлении

Журнал испытаний

ГОСТ Р 51795

цементов

Цементовоз

новых партий, при

цемента

отсутствии данных в

документе о качестве

7. Химический анализ

ГОСТ 10178, ГОСТ 22266,

Инструментальный.

При поступлении

Журнал испытаний

ГОСТ 5382

ГОСТ 31108

Цементовоз

новых партий,

цемента

изменении качества

поступающего

продукта

Окончание таблицы П.4

Нормативная

Наименование

Наименование

документация на

Нормативная

Периодичность

исполнительной

контролируемых

материалы,

Способ контроля, место

документация на

проведения

документации, в

параметров и их

устанавливающая

отбора проб

методы

испытаний

которой регистрируется

нормируемое значение

значения показателей их

испытаний

результат контроля

свойств

8. Химические

ГОСТ 22245

Инструментальный.

При поступлении

Журнал испытаний

ГОСТ 5382

показатели цементов

Цементовоз

новых партий, при

цемента

отсутствии данных в

документе о качестве

9. Удельная эффективная

ГОСТ 10178, ГОСТ 22266,

Инструментальный.

При поступлении

Журнал испытаний

ГОСТ 30108

активность естественных

ГОСТ 31108

Цементовоз

новых партий, при

цемента

радионуклидов в

отсутствии данных в

цементах

документе о качестве

Таблица П.5 - Контролируемые при входном контроле характеристики добавок для бетона

Нормативная

Наименование

Наименование

документация на

Нормативная

исполнительной

контролируемых

материалы,

Способ контроля, место

Периодичность

документация

документации, в

параметров и их

устанавливающая

отбора проб

проведения испытаний

на методы

которой регистрируется

нормируемое значение

значения показателей их

испытаний

результат контроля

свойств

1. Наличие

СП 48.13330

Проверка наличия

Каждая партия

Журнал верификации

ГОСТ 24211

сопроводительного

ГОСТ 24211

документа о качестве

закупленной

документа

(приложение к ТТН )

продукции

и оценка результатов

испытаний при входном

контроле

Окончание таблицы П.4

Нормативная

Наименование

Наименование

документация на

Нормативная

исполнительной

контролируемых

материалы,

Способ контроля, место

Периодичность

документация

документации, в

параметров и их

устанавливающая

отбора проб

проведения испытаний

на методы

которой регистрируется

нормируемое значение

значения показателей их

испытаний

результат контроля

свойств

2. Физико-химические

ГОСТ 24211

Инструментальный.

Каждая партия

Журнал испытаний

Следует

свойства добавок ¹⁾

Транспорт (вагон,

добавок

определять по

автомобиль)

методикам,

изложенным в

нормативном

или техническом

документе, в

соответствии с

которыми

изготавливают

эту добавку

3. Определения оценки

ГОСТ 24211

Инструментальный.

Каждая партия, при

Журнал испытаний

ГОСТ 30459 ²⁾

эффективности в смесях,

Транспорт (вагон,

подборе составов

добавок

бетонах и растворах ²⁾

автомобиль)

4. Удельная эффективная

ГОСТ 30108,

Инструментальный.

Каждая партия, при

Журнал испытаний

ГОСТ 30108

активность естественных

ГОСТ 24211

Транспорт (вагон,

отсутствии данных в

добавок

радионуклидов в

автомобиль)

документе о качестве

добавках

Примечание - Периодичность контроля физико-химических свойств и значения нормируемых показателей качества добавок, обеспечивающих их техно-

логическую и техническую эффективность в смесях, бетонах и растворах, должны быть указаны в нормативных или технических документах, в соответствии

с которыми изготавливают и применяют конкретные добавки.

¹⁾ Физико-химические свойства добавок следует определять по методикам, изложенным в нормативном или техническом документе, в соответствии с кото-

рыми изготавливают эту добавку.

²⁾ Показатели, которые не могут быть оценены по ГОСТ 30459, должны определяться по методикам, изложенным в нормативном или техническом докумен-

те на добавку конкретного вида.

Приложение Р

(обязательное)

Предельные отклонения дна выемок от проектных

Таблица Р.1 - Предельные отклонения дна выемок от проектных

Технические требования

Предельные отклонения

Контроль (метод и объем)

1. Отклонения отметок дна

Измерительный.Точки измерений

выемок от проектных (кроме

устанавливаются случайным

выемок в валунных, скальных и

образом. Число измерений на

многолетнемерзлых грунтах) при

принимаемый участок должно быть

черновой разработке:

не менее:

а) одноковшовыми экскаваторами,

Для экскаваторов с

оснащенными ковшами с зубьями

механическим приводом по

видам рабочего

оборудования:

драглайн + 25 см

20

прямого копания +10 см

15

обратная лопата +15 см

10

Для экскаваторов с

10

гидравлическим приводом

+10 см

+5 см

5

б) одноковшовыми экскаваторами,

+5 см

оснащенными планировочными

ковшами, зачистным оборудованием

и другим специальным

оборудованием для планировочных

работ, экскаваторами-планировщиками

в) бульдозерами

+10 см

15

г) траншейными экскаваторами

+10 см

10

д) скреперами

+10 см

10

2. Отклонения отметок дна

Измерительный, при числе

выемок от проектных при черновой

измерений на сдаваемый участок

разработке в скальных и

не менее 20 в наиболее высоких

многолетнемерзлых грунтах, кроме

местах, установленных визуальным

планировочных выемок:

осмотром

а) недоборы

Не допускаются

б) переборы

По таблице Г.2

219

Продолжение таблицы Р.1

Технические требования

Предельные отклонения

Контроль (метод и объем)

3. То же, планировочных выемок:

Измерительный, при числе

измерений на сдаваемый участок

а) недоборы

10 см

не менее 20 в наиболее высоких

б) переборы

20 см

местах, установленных визуальным

осмотром

4. То же, без рыхления валунных

Измерительный, при числе

грунтов:

измерений на сдаваемый участок

не менее 20 в наиболее высоких

а) недоборы

Не допускаются

местах, установленных визуальным

б) переборы

Не более величины

осмотром

максимального диаметра

валунов (глыб),

содержащихся в грунте в

количестве свыше 15% по

объему, но не более0,4 м

5. Отклонения отметок дна выемок

±5 см

Измерительный, по углам и

в местах устройства фундаментов и

центру котлована, на пересечениях

укладки конструкций при

осей здания, в местах изменения

окончательной разработке или

отметок, поворотов и примыканий

после доработки недоборов и

траншей, расположения колодцев,

восполнения переборов

но не реже чем через 50 м и не

менее Н0 измерений на

принимаемый участок

6. Вид и характеристики вскрытого

Должны соответствовать

Технический осмотр всей

грунта естественных оснований под

проекту. Не допускается

поверхности основания

фундаменты и земляные сооружения

размыв, размягчение,

разрыхление или

промерзание верхнего слоя

грунта основания толщиной

более 3 см

7. Отклонения от проектного

Не должны превышать

Измерительный, в местах

продольного уклона дна траншей

±0,0005

поворотов, примыканий,

под безнапорные трубопроводы,

расположения колодцев и т.п.,

водоотводных канав и других

но не реже чем через 50 м

выемок с уклонами

8. Отклонения уклона

Не должны превышать

Визуальный (наблюдения за стоком

спланированной поверхности от

±0,001 при отсутствии

атмосферных осадков) или измери-

проектного, кроме орошаемых

замкнутых понижений

тельный, по сетке

земель

50×50 м

220

Окончание таблицы Р.1

Технические требования

Предельные отклонения

Контроль (метод и объем)

9. Отклонения отметок

Не должны превышать:

Измерительный, по сетке 50×50 м

спланированной поверхности от

проектных, кроме орошаемых

земель:

а) в нескальных грунтах

±5 см

б) в скальных грунтах

От +10 до минус 20 см

221

Приложение С

(рекомендуемое)

Матрица оценки соответствия опалубочных и арматурных работ

Таблица С.1 - Матрица оценки соответствия опалубочных и арматурных работ

Ответственная

Создаваемый документ по

Действие по

Точка контроля

организация за

Вид контроля

Статус контроля

результатам контроля

результатам контроля

выполнение контроля

Склад опалубочных

Производитель работ

документальный

входной

Запись в журнале

Разрешение о выдаче

конструкций

верификации закупленной

продукции в

визуальный

продукции

производство

инструментальный

Блок бетонирования

Производитель работ

визуальный

операционный

Акт освидетельствования

Разрешение на укладку

скрытых работ.

бетоннной смеси

инструментальный

Исполнительные схемы

Служба строительного

визуальный

приемочный

контроля и

инструментальный

геодезическая служба

подрядчика

Склад хранения

Производитель работ

документальный

входной

Запись в журнале

Разрешение о выдаче

арматуры

верификации закупленной

арматуры в

визуальный

продукции

производство

Строительная

инструментальный

входной

Протоколы испытаний

лаборатория

стержней арматуры

подрядчика

Арматурный двор

Производитель работ

визуальный

операционный

Запись в журнале работ.

Разрешение о выдаче

(изготовление сеток

Документ о качестве на

продукции в

и армокаркасов)

арматурное изделие

производство

(каркас, сетку)

инструментальный

Окончание таблицы С.1

Ответственная

Создаваемый документ по

Действие по

Точка контроля

организация за

Вид контроля

Статус контроля

результатам контроля

результатам контроля

выполнение контроля

Блок бетонирования

Производитель работ

визуальный

операционный

Запись в журнале работ

Прикладываются к актам

освидетельствования

скрытых работ

инструментальный

Геодезическая служба

инструментальный

приемочный

Исполнительная схема

подрядчика

Строительная

инструментальный

приемочный

Протоколы испытаний

лаборатория

стыковых соединений

подрядчика

(сварных и муфтовых)

Приемочная комиссия

визуальный,

приемочный

Акт освидетельствования

Разрешение на монтаж

документальный

скрытых работ

опалубки или на

укладку бетонной смеси

Приложение Т

(рекомендуемое)

Допустимые отклонения при монтаже арматурных изделий

Таблица Т.1 - Допустимые отклонения при монтаже арматурных изделий

Контроль параметра, мм

Параметр

Величина отклонения

(метод вид, регистрации)

1. Отклонение от проекта в расстоянии между арматурными

Измерительный.

стержнями в вязанных каркасах и сетках:

Измерение рулеткой, по шаблону.

Журнал работ

- для продольной арматуры, в том числе

в сетках (s-расстояния/шаг, указанные в проекте, мм)

± s/4 но не более 50

- для поперечной арматуры (хомутов шпилек) (h - высота сечения

± h/25 но не более 25

балки/колонны, толщина плиты, мм)

Общее количество стержней в конструкции на 1 пог. м конструкции

По проекту

Визуально

2. Отклонение от проекта в расстоянии между арматурными

По ГОСТ 10922

Измерительный.

стержнями в сварных каркасах и сетках, отклонения длины

По ГОСТ 10922.

арматурных элементов

Журнал работ

3. Отклонение от проектной длины нахлестки/анкеровки арматуры

-0,05L; положительные

Измерительный.

(L - длина нахлестки/анкеровки, указанные в проекте, мм)

отклонения не нормируются

Измерение рулеткой, по шаблону.

Журнал работ

4. Отклонение в расстоянии между рядами арматуры для:

Измерительный.

Измерение рулеткой, по шаблону.

Журнал работ

- плит и балок толщиной до 1 м

+/- 10

- конструкций толщиной более 1 м

+/- 20

5. Отклонение от проектного положения участков начала отгибов

+/- 20

Измерительный.

продольнойарматуры

Измерение рулеткой, по шаблону.

Журнал работ

Продолжение таблицы Т.1

Контроль параметра, мм

Параметр

Величина отклонения

(метод вид, регистрации)

6. Наименьшее допускаемое расстояние в свету между продольными

Измерительный.

арматурными стержнями (d - диаметр наименьшего стержня, мм),

Измерение рулеткой, по шаблону.

кроме случая стыковки стержней и объединения их в пучки по

Журнал работ

проекту при:

Параметр

Величина

Контроль параметра, мм

(метод вид, регистрации)

- горизонтальном или наклонном положении стержней нижней

25

арматуры

- горизонтальном или наклонном положении стержней верхней

30

арматуры

- то же, при расположении нижней арматуры более чем в два ряда

50

(кроме стержней двух нижних рядов)

вертикальном положении стержней

50

допускаемый уровень дефектности 5 %

но не менее d

7. Отклонение от проектной толщины защитного слоя бетона не

Измерительный.

должно превышать:

Измерение рулеткой, по шаблону.

Журнал работ

- при толщине защитного слоя до 15 мм и линейных размерах

поперечного сечения конструкции, мм:

до 100

+4

от 101 до 200

+5

- при толщине защитного слоя от 16 до 20 мм включительно и

линейных размерах поперечного сечения конструкций, мм:

до 100

+4; -3

Окончание таблицы Т.1

Контроль параметра, мм

Параметр

Величина отклонения

(метод вид, регистрации)

от 101 до 200

+8; -3

от 201 до 300

+10; -3

свыше 300

+15; -5

- при толщине защитного слоя свыше 20 мм и линейных размерах

поперечного сечения конструкций, мм:

до 100

+4; -5

от 101 до 200

+8; -5

от 201 до 300

+10; -5

свыше 300

+15; -5

Результат

Приложения

Требования,

№

Элементы

Подлежит

Способ

к карте

предъявляемые при

соответствие

пункта

контроля

проверке

проверки

норма

контроля,

производстве работ

(«+»; «-»)

примечания

Этап 1. Организация строительного производства

1.1

СТО НОСТРОЙ

+

Наличие документа

Документарный

Нормативный акт

организации о принятии и

введении в действие

СТО НОСТРОЙ

1.2

Проектная и

+

Наличие рабочей

Документарный

В соответствии с

рабочая

документации выданной

требованиями постановления

документация

техническим заказчиком/

Правительства РФ [18] и

генподрядчиком со

приказа Министерства

штампом «В

строительства и

производство», в том числе

жилищно-коммунального

организационно-техноло-

хозяйства РФ [19],

гическая документация

В соответствии с

ПОС, ППР, технические

ГОСТ Р 21.1101-2013

условия,технологические

карты

1.3

Система

+

Наличие системы

Документарный

Соответствие требованиям

управления

управления качеством

ГОСТ Р ИСО 9001-2015

качеством

1.4

Исполнительная

+

Наличие общего и

Документарный

Соответствие требованиям

документация

специальных журналов

РД-11-05-2007 [11] и

работ, актов

РД 11-02-2006 [12]

освидетельствования

скрытых работ,

исполнительных чертежей

Продолжение таблицы

Результат

Приложения

Требования,

№

Элементы

Подлежит

Способ

к карте

предъявляемые при

соответствие

пункта

контроля

проверке

проверки

норма

контроля,

производстве работ

(«+»; «-»)

примечания

1.5

Метрологическая

+

Наличие документа

Документарный

поверка

установленного образца

(калибровка)

на каждое используемое

используемых

средство измерения

средств

измерений

Этап 2. Входной контроль строительных материалов

2.1

Сопроводитель-

+

Наличие паспорта качества

Документарная

Соответствие требованиям

ная документация

и сертификатов на

- СТО НОСТРОЙ 2.13.81-

изготовителя

материалы

2012 (4.2.2),

(поставщика)

Наличие журнала с

каждой партии

обязательным указанием:

материалов

- типа/марки продукции;

- настоящим СТО (16.1)

- номера партии, даты

изготовления и номера

сопроводительного

документа;

- количества продукции

2.2

Проверка

+

Наличие протоколов

Документарная

В соответствии:

качества

испытаний

- СТО НОСТРОЙ 2.13.81-

поставляемых

Наличие записи в журнале

2012 (4.2.3)

материалов

испытаний

- настоящего СТО (16.1)

Наличие акта входного

контроля

Продолжение таблицы

Результат

Приложения

Требования,

№

Элементы

Подлежит

Способ

к карте

предъявляемые при

соответствие

пункта

контроля

проверке

проверки

норма

контроля,

производстве работ

(«+»; «-»)

примечания

Этап 3. Операционный контроль приготовления бетонной смеси

3.1

Контрольная

+

Наличие записи в журнале

Документарный

Соответствие требованиям

проверка

контроля

настоящего СТО (16.2.6 -

дозировки

16.2.10)

составляющих

бетонной смеси

3.2

Контроль

+

Наличие записи в журнале

Документарный,

Соответствие требованиям

длительности

контроля приготовления

инструменталь-

настоящего СТО (16.2.11)

перемешивания

бетонной смеси

ный

3.3

Испытания

+

Наличие протоколов

Документарный,

Соответствие требованиям

контрольных

испытаний. Наличие

визуальный

настоящего СТО (16.3)

образцов бетона.

журнала контроля

Проверка

приготовления бетонной

количественного и

смеси

зернового состава

Наличие паспорта

бетонной смеси

бетонной смеси

3.4

Контроль БСГ на

+

Наличие документа о

Документарный

Соответствие требованиям

бетонном заводе

качестве

настоящего СТО (16.3.10)

3.5

Контроль транс-

+

Наличие записи в путевом

Документар-

Соответствие требованиям

портирования

листе

ный, визуаль-

настоящего СТО (17)

бетонной смеси

ный

Продолжение таблицы

Результат

Приложения

Требования,

№

Элементы

Подлежит

Способ

к карте

предъявляемые при

соответствие

пункта

контроля

проверке

проверки

норма

контроля,

производстве работ

(«+»; «-»)

примечания

Этап 4. Оценка соответствия подготовительных работ

4.1

Оценка

+

Наличие акта

Документарный

Соответствие требованиям

соответствия

освидетельствования скры-

настоящего СТО (18)

подготовки

тых работ

основания

(грунтового или

ранее уложенного

бетона)

4.2

Контроль

+

Наличие решения о выдаче

Документарный,

Соответствие требованиям

опалубочных

исходных материалов в

визуальный,

настоящего СТО (19)

работ и

производство

инструменталь-

конструкций

Наличие записи в журнале

ный

производства работ

4.3

Контроль

+

Наличие решения о выдаче

Документарный,

Соответствие требованиям

арматурных работ

исходных материалов в

визуальный,

настоящего СТО (20)

и конструкций

производство.

инструменталь-

Наличие журнала

ный

сварочных работ.

Наличие актов испытаний

сварных стыков.

Наличие акта

освидетельствования

скрытых работ.

содержание      ..     4      5      6      7     ..
