Микропроцессорное устройство защиты «Сириус-3ЛВ-06». Руководство по эксплуатации БПВА.656122.177 РЭ (Редакция 2.0) - часть 10

2.12.22.6 Улавливание синхронизма (УС)

АПВ УС применяется на линиях с двухсторонним питанием, не имеющих шунтирую-

щих связей, при частоте скольжения после аварийного отключения, в режиме максимальной

нагрузки, до 2 Гц.

В устройстве применен принцип улавливания синхронизма с постоянным временем

опережения, учитывающий текущую скорость и ускорение скольжения. Указанный принцип

позволяет включить выключатель при минимальном расхождении углов между векторами

напряжений на линии и шинах.

Для задания условий АПВ УС используются следующие уставки:

- «АПВ - Uмакс.шин, Вͩ - задает порог срабатывания для ИО максимального фазного

напряжения на шинах;

- «АПВ - U2шин, Вͩ - задает порог срабатывания для ИО минимального напряжения

обратной последовательности на шинах;

- «АПВ - 3U0шин, Вͩ - задает порог срабатывания для ИО минимального напряжения

нулевой последовательности на шинах;

- «АПВ - Uмакс.вл, Вͩ - задает порог срабатывания для ИО максимального напряже-

ния на линии;

- «Контр. синхр. - ΔU/Uномͩ - определяет максимально допустимую разность моду-

лей векторов напряжений на линии и шинах;

- «Контр.синхр. - Δ_{МАКС_ДОП} , градͩ - задает максимально допустимую ошибку

включения выключателя, которая приравнивается к максимально допустимому углу включе-

ния выключателя;

- «Контр.синхр. - Tоп, cͩ - задает время опережения, время включения выключателя.

Сигнал на включение выключателя, при АПВ УС, выдается при выполнении следую-

щих условий:

- наличие симметричного напряжения на шинах: действующее значение напряжения

превышает порог, задаваемый уставкой «АПВ - Uмакс.шин, Вͩ, напряжение обратной по-

следовательности меньше значения, задаваемого уставкой «АПВ - U2шин, Вͩ, напряжение

нулевой последовательности ниже порога, задаваемого уставкой «АПВ - 3U0шин, Вͩ;

- наличие напряжения на линии: действующее значение напряжения на линии выше

порога, задаваемого уставкой «АПВ - Uмакс.вл, Вͩ;

- частота скольжения ниже допустимой;

- разность модулей векторов напряжений на линии и шинах меньше уставки

«Контр. синхр. - ΔU/Uномͩ;

- текущая разность углов между векторами напряжений на линии и шинах равна рас-

четному углу опережения. При расчете угла опережения учитывается время включения вы-

ключателя, которое задается уставкой «Контр.синхр. - Tоп, cͩ и время срабатывания функ-

циональной схемы и выходного реле терминала, которое принимается равным 0,01 с.

Максимально допустимая частота скольжения для АПВ УС рассчитывается автомати-

чески на основе заданных уставок и отображается в меню «Контроль - Δfмакс_усͩ. Расчет

производится исходя из максимально допустимой ошибки включения выключателя, задава-

емой уставкой «Контр.синхр. - Δ_{МАКС_ДОП} , градͩ и заданного уставкой времени опереже-

ния «Контр.синхр. - Tоп, cͩ.

2.12.22.7 Погрешность срабатывания ИО блока контроля синхронизма от заданных

уставок приведены в таблице 23.

Таблица 23 - Погрешность срабатывания ИО блока контроля синхронизма

Наименование параметра

Значение

Средняя основная погрешность по напряжению срабатывания ИО мини-

3

мального и максимального напряжения, %

Дополнительная погрешность по напряжению срабатывания ИО мини-

мального и максимального напряжения при изменении температуры

3

окружающего воздуха в рабочем диапазоне на каждые 10С относительно

20С, %

Абсолютная погрешность измерения частоты в рабочем диапазоне, Гц

0,01

Средняя основная погрешность по разности модулей векторов напряже-

5

ний, % (для ОС)

Средняя основная абсолютная погрешность по разности углов между век-

2

торами напряжений, эл. град. (для ОС)

Абсолютная угловая погрешность синхронизации для АПВ с УС:

при частоте скольжения до 1 Гц, эл. град:

4

при частоте скольжения более 1 Гц, эл. град

8

Дополнительная угловая погрешность синхронизации из-за нестабильно-

сти ускорения скольжения и изменения температуры окружающей среды,

5

эл. град

Абсолютная погрешность времени опережения включения Δt, с

0,01

2.12.22.8 Параметры ИО блока контроля синхронизма приведены в таблице 24.

Таблица 24 - Параметры ИО блока контроля синхронизма

Наименование параметра

Значение

Диапазон уставок по напряжению:

для «Uмакс.шин, Вͩ

5,0 - 120,0

для «Uмакс.вл, Вͩ

5,0 - 120,0

для «Uмин.шин, Вͩ

2,0 - 100,0

для «Uмин.вл, Вͩ

2,0 - 100,0

для «U2шин, Вͩ

2,0 - 100,0

для «3U0шин, Вͩ

2,0 - 100,0

для «ΔU/Uномͩ

0,01 - 0,5

Диапазон уставок по углу:

для «Δ(АПВ ОС),грͩ

5,00 - 90,00

для «Δмакс.доп, градͩ

1,00 - 99,00

Диапазон уставок по частоте:

для «Δf(АПВ ОС),Гцͩ

0,05 - 2,00

Диапазон уставок по времени:

для «Топ, сͩ

0,01 - 2,00

Наименование параметра

Значение

5 Дискретность уставок:

по напряжению, В

0,1

по углу, эл. град

0,01

по частоте, Гц

0,01

по времени, с

0,01

6 Коэффициент возврата:

по напряжения для ИО минимального напряжения

1,06

по напряжения для ИО максимального напряжения

0,94

по углу для ИО минимальной разности углов

1,1

2.13 Контроль положения оперативных ключей в выходных цепях и испытательных

блоков

2.13.1 Данная функция вводится в действие с помощью уставки «Контроль SG/SA -

Функция SG/SAͩ. Уставка имеет несколько положений, которые соответствуют возможным

схемам распределительного устройства, куда подключается защищаемая линия. Положение

«В1ͩ соответствует схеме подключения присоединения к РУ через один выключатель, поло-

жение «В1+В2ͩ - подключение линии к РУ через два выключателя, «В1+ОВͩ - схема РУ

включает обходной выключатель, «ОВͩ - обходной выключатель, «АУВͩ - для использования

устройства только в качестве АУВ. При использовании устройства в качестве АУВ необходимо

задать «АУВ - Функция - Вклͩ.

При использовании устройства в качестве КСЗ ЛЭП для реализации контроля положе-

ния оперативных ключей в выходных цепях предусматриваются пять программируемых дис-

кретных входов с функциями «SA Откл. В1ͩ, «SA пуск УРОВ В1ͩ, «SA Откл. В2ͩ, «SA пуск

УРОВ В2ͩ и «SA ТО и ТУͩ соответственно.

При использовании устройства в качестве АУВ, а также АУВ и КСЗ ОВ (обходного вы-

ключателя) для реализации контроля положения оперативных ключей в выходных цепях

предусматриваются четыре программируемых дискретных входа с функциями «SA управл.

Вͩ, «SA откл.от УРОВͩ, «SA ВЧ защитыͩ и «SA вкл. в ДЗШͩ соответственно.

При использовании устройства в качестве АУВ и КСЗ ЛЭП для реализации контроля

положения оперативных ключей в выходных цепях предусматриваются шесть программиру-

емых дискретных входов с функциями «SA управл. Вͩ, «SA откл.от УРОВͩ, «SA пуск. ТО и

ТУͩ, «SA Попер.ускͩ, «SA ВЧ защитыͩ и «SA вкл. в ДЗШͩ соответственно.

Подключения контактов положения испытательных блоков производится на дискрет-

ные входа с функциями «SG ТТ В1ͩ, «SG ТТ В2ͩ, «SG ТТ парал.ЛЭПͩ, «SG ТН Yͩ, «SG ТН Δͩ, «SG

ТН Y ОВͩ, «SG ТН Δ ОВͩ и «SG ТН ЛЭПͩ.

2.13.2 В случае использования устройства в качестве КСЗ ЛЭП при подключении блок-

контактов положения испытательных блоков и оперативных ключей следует руководство-

ваться следующим:

- на дискретный вход с функцией «SA Откл. В1ͩ завести сигнал положения оператив-

ного ключа ввода/вывода цепи отключения и запрета АПВ В1;

- на дискретный вход с функцией «SA пуск УРОВ В1ͩ завести сигнал положения опе-

ративного ключа ввода/вывода цепи пуска УРОВ В1;

- на дискретный вход с функцией «SA Откл. В2ͩ завести сигнал положения оператив-

ного ключа ввода/вывода цепи отключения и запрета АПВ В2;

– на дискретный вход с функцией «SA пуск УРОВ В2ͩ завести сигнал положения опе-

ративного ключа ввода/вывода цепи пуска УРОВ В2;

- на дискретный вход с функцией «SA ТО и ТУͩ завести сигнал положения оперативно-

го ключа ввода/вывода цепей пуска поперечного ускорения ТЗНП на параллельной линии,

телеотключения, телеускорения и останова ВЧ;

- на дискретный вход с функцией «SG ТТ В1ͩ завести сигнал положения испытатель-

ного блока токовых цепей выключателя В1;

- на дискретный вход с функцией «SG ТТ В2ͩ завести сигнал положения испытатель-

ного блока токовых цепей выключателя В2;

- на дискретный вход с функцией «SG ТТ парал.ЛЭПͩ завести сигнал положения испы-

тательного блока цепи тока параллельной линии;

- на дискретный вход с функцией «SG ТН Yͩ завести сигнал положения испытательно-

го блока цепей напряжения от обмотки ТН собранной по схеме «звездаͩ линейного присо-

единения;

- на дискретный вход с функцией «SG ТН Δͩ завести сигнал положения испытательно-

го блока цепей напряжения от обмотки ТН собранной по схеме «разомкнутый треугольникͩ

линейного присоединения;

- на дискретный вход с функцией «SG ТН Y ОВͩ завести сигнал положения испыта-

тельной блока цепей напряжения от обмотки ТН собранной по схеме «звездаͩ присоедине-

ния обходного выключателя;

- на дискретный вход с функцией «SG ТН Δ ОВͩ завести сигнал положения испыта-

тельного блока цепей напряжения от обмотки ТН собранной по схеме «разомкнутый тре-

угольникͩ присоединения обходного выключателя;

- на дискретный вход с функцией «SG ТН ЛЭПͩ завести сигнал положения испыта-

тельного блока цепей напряжения от ТН линии.

2.13.3 В случае использования устройства в качестве АУВ при подключении блок-

контактов положения испытательных блоков и оперативных ключей следует руководство-

ваться следующим:

- на дискретный вход с функцией «SA управл. Вͩ завести сигнал положения оператив-

ного ключа ввода/вывода цепей управления выключателем;

- на дискретный вход с функцией «SA откл.от УРОВͩ завести сигнал положения опе-

ративного ключа ввода/вывода цепей отключения от УРОВ;

- на дискретный вход с функцией «SA ВЧ защитыͩ завести сигнал положения опера-

тивного ключа ввода/вывода цепей управления ВЧ защитами (останов ВЧ, ЗНФ, коммутация

В);

- на дискретный вход с функцией «SA вкл. в ДЗШͩ завести сигнал положения опера-

тивного ключа ввода/вывода цепей сигнализации включения выключателя для ДЗШ;

- на дискретный вход с функцией «SG ТТ В1ͩ завести сигнал положения испытатель-

ного блока токовых цепей выключателя В1;

- на дискретный вход с функцией «SG ТН Yͩ завести сигнал положения испытательно-

го блока цепей напряжения от обмотки ТН собранной по схеме «звездаͩ линейного присо-

единения;

- на дискретный вход с функцией «SG ТН ЛЭПͩ завести сигнал положения испыта-

тельного блока цепей напряжения от ТН линии.

2.13.4 В случае использования устройства в качестве АУВ и КСЗ ЛЭП при подключении

блок-контактов положения испытательных блоков и оперативных ключей следует руковод-

ствоваться следующим:

- на дискретный вход с функцией «SA управл. Вͩ завести сигнал положения оператив-

ного ключа ввода/вывода цепей управления выключателем;

- на дискретный вход с функцией «SA откл.от УРОВͩ завести сигнал положения опе-

ративного ключа ввода/вывода цепей отключения от УРОВ;

- на дискретный вход с функцией «SA пуск. ТО и ТУͩ завести сигнал положения опера-

тивного ключа ввода/вывода цепей пуска телеотключения и тулеускорения;

- на дискретный вход с функцией «SA Попер.ускͩ завести сигнал положения опера-

тивного ключа ввода/вывода цепи пуска поперечного ускорения ТЗНП на параллельной ли-

нии;

- на дискретный вход с функцией «SA ВЧ защитыͩ завести сигнал положения опера-

тивного ключа ввода/вывода цепей управления ВЧ защитами (останов ВЧ, ЗНФ, коммутация

В);

- на дискретный вход с функцией «SA вкл. в ДЗШͩ завести сигнал положения опера-

тивного ключа ввода/вывода цепей сигнализации включения выключателя для ДЗШ;

- на дискретный вход с функцией «SG ТТ В1ͩ завести сигнал положения испытатель-

ного блока токовых цепей выключателя В1;

- на дискретный вход с функцией «SG ТТ парал.ЛЭПͩ завести сигнал положения испы-

тательного блока цепи тока параллельной линии;

- на дискретный вход с функцией «SG ТН Yͩ завести сигнал положения испытательно-

го блока цепей напряжения от обмотки ТН собранной по схеме «звездаͩ линейного присо-

единения;

- на дискретный вход с функцией «SG ТН Δͩ завести сигнал положения испытательно-

го блока цепей напряжения от обмотки ТН собранной по схеме «разомкнутый треугольникͩ

линейного присоединения;

- на дискретный вход с функцией «SG ТН ЛЭПͩ завести сигнал положения испыта-

тельного блока цепей напряжения от ТН линии.

2.13.5 В случае использования устройства в качестве АУВ и КСЗ ОВ (обходного выклю-

чателя) при подключении блок-контактов положения испытательных блоков и оперативных

ключей следует руководствоваться следующим:

- на дискретный вход с функцией «SA управл. Вͩ завести сигнал положения оператив-

ного ключа ввода/вывода цепей управления выключателем;

- на дискретный вход с функцией «SA откл.от УРОВͩ завести сигнал положения опе-

ративного ключа ввода/вывода цепей отключения от УРОВ;

- на дискретный вход с функцией «SA ВЧ защитыͩ завести сигнал положения опера-

тивного ключа ввода/вывода цепей управления ВЧ защитами (останов ВЧ, ЗНФ, коммутация

В);

- на дискретный вход с функцией «SA вкл. в ДЗШͩ завести сигнал положения опера-

тивного ключа ввода/вывода цепей сигнализации включения выключателя для ДЗШ;

- на дискретный вход с функцией «SG ТТ В1ͩ завести сигнал положения испытатель-

ного блока токовых цепей выключателя В1;

- на дискретный вход с функцией «SG ТН Yͩ завести сигнал положения испытательно-

го блока цепей напряжения от обмотки ТН собранной по схеме «звездаͩ линейного присо-

единения;

– на дискретный вход с функцией «SG ТН Δͩ завести сигнал положения испытательно-

го блока цепей напряжения от обмотки ТН собранной по схеме «разомкнутый треугольникͩ

линейного присоединения;

- на дискретный вход с функцией «SG ТН ЛЭПͩ завести сигнал положения испыта-

тельного блока цепей напряжения от ТН линии.

2.13.6 В случае использования устройства в качестве КСЗ при выборе уставки «Функция

SG/SA - В1ͩ сигнализация устройства срабатывает при выводе цепи отключения или цепи пуска

УРОВ выключателя В1, либо при выводе оперативного ключа цепи пуска поперечного ускоре-

ния, при введенной уставке «ТЗНП Общие - Попер.ускор. - Вклͩ, либо при размыкании испыта-

тельных блоков токовых цепей В1, цепи тока параллельной линии, цепи напряжения ТН линии

или цепей напряжения основного ТН.

2.13.7 Имеется возможность для рассматриваемой функции задать выдержки време-

ни уставками «Контроль SG/SA - Tперев.SA, сͩ и «Контроль SG/SA - Tперев.SG, сͩ. При

наборе соответствующих выдержек выдаются сообщения «Вых.цепи разобр.ͩ и «БИ выведе-

ныͩ на экран лицевой панели терминала, а также срабатывает сигнализация устройства.

2.13.8 Параметры контроля положения оперативных ключей в выходных цепях и ис-

пытательных блоков приведены в таблице 25.

Таблица 25 - Параметры уставок перевода оперативных цепей на обходной выключатель

Наименование параметра

Значение

1 Диапазон уставок «Tперев.SA, сͩ, «Tперев.SG, сͩ по времени, с

0,00 - 30,00

2 Дискретность уставок по времени, с

0,01

3 Основная погрешность срабатывания:

по времени:

выдержка более 1 с, от уставки, %

3

выдержка менее 1 с, мс

25

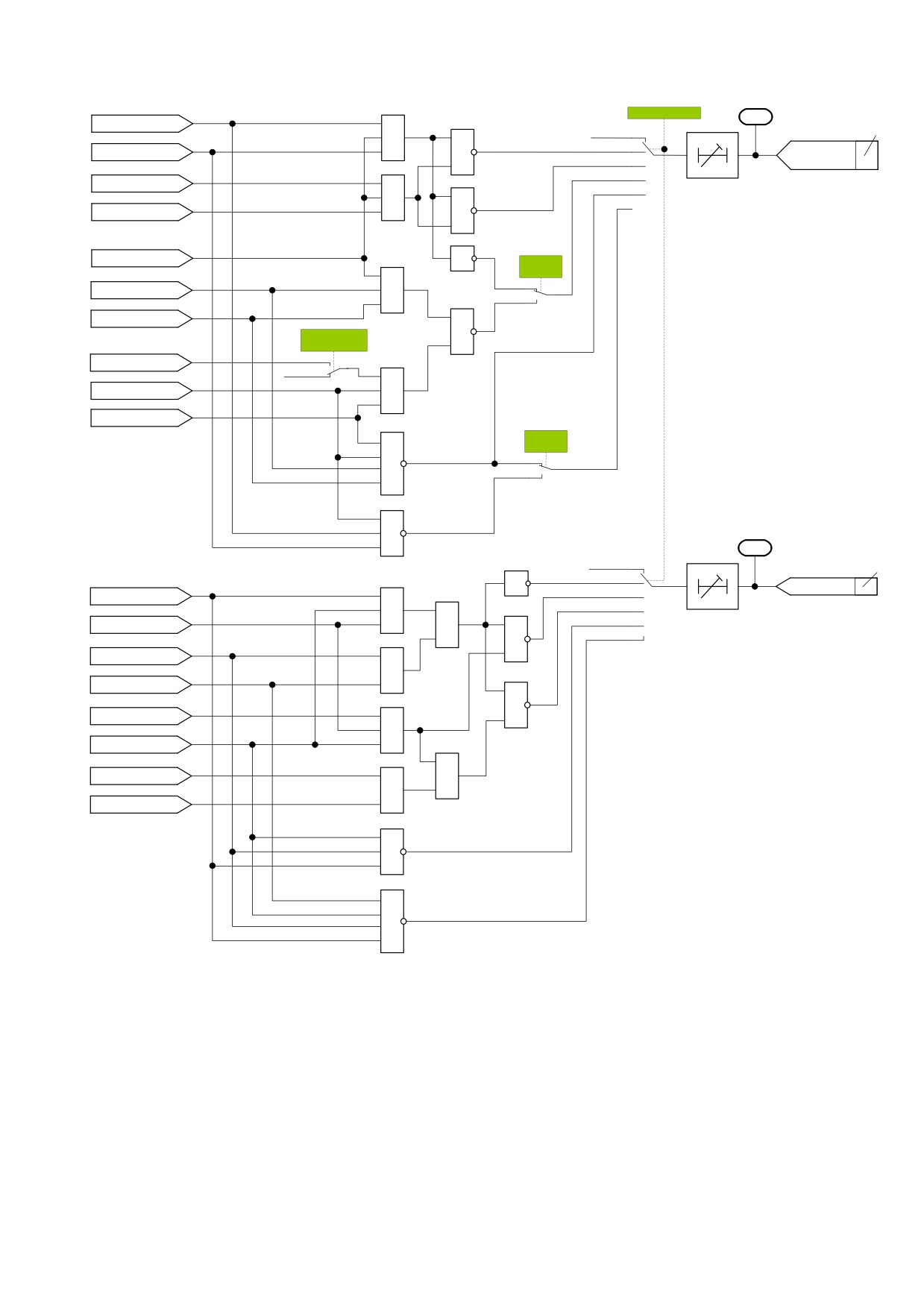

2.13.9 На рисунке 58 изображена функционально-логическая схема контроля положе-

ния оперативных ключей в выходных цепях и испытательных блоков.

Вых. цепи разобр.

Функция SG/SA

304

SA Откл. В1

«0ͩ

Откл

В схему сигнализации

В1+В2

Выходные цепи

SA Пуск УРОВ В1

В1+ОВ

разобраны

В1

TПЕРЕВ.SA

SA Откл. В2

АУВ

ОВ

SA Пуск УРОВ В2

SA Пуск ТО и ТУ

АУВ -

Функция

Откл

SA Управл. В

Вкл

SA Откл.от УРОВ

ТЗНП Общие -

Попер.ускор.

Вкл

SA Попер.уск.

«1ͩ

Откл

SA ВЧ защиты

SA Вкл. в ДЗШ

АУВ -

Функция

Вкл

Откл

БИ выведены

305

«0ͩ

Откл

В схему сигнализации

В1

БИ выведены

В1+В2

SG ТТ В1

В1+ОВ

TПЕРЕВ.SG

АУВ

SG ТТ парал.ЛЭП

ОВ

SG ТН Y

SG ТН Δ

SG ТТ В2

SG ТН ЛЭП

SG ТН Y ОВ

SG ТН Δ ОВ

Рисунок 58 - Функционально-логическая схема контроля положения оперативных ключей в

выходных цепях и испытательных блоков

2.14 Аварийная сигнализация устройства

Сигнализация аварийного отключения происходит при любом некомандном отклю-

чении выключателя в момент снятия логического сигнала «РПВͩ и появления входного сиг-

нала «РПОͩ.

Квитирование (сброс) аварийной сигнализации осуществляется подачей команды

«Отключитьͩ. Команда включения выключателя блокируется до его квитирования.

В случае, если при телеуправлении или управлении по линии связи нет возможности

подать команду «Отключитьͩ на уже отключенный выключатель, при помощи уставки

«Квит.по ТУͩ в разделе уставок «АУВͩ имеется возможность отключить необходимость про-

ведения квитирования для данных способов включения. При этом для включения аварийно

отключенного выключателя от ключа, квитирование по-прежнему остается обязательным.

Аварийная сигнализация организуется с помощью реле, подключенного на програм-

мируемую точку «Авар.откл.ͩ.

Функционально-логическая схема формирования сигнала аварийного отключения

приведена на рисунке 55.

2.15 Предупредительная сигнализация

Срабатывание предупредительной сигнализации происходит при появлении любой

из следующих причин:

срабатывание защит, с действием на отключение выключателя;

срабатывание защит с действием на сигнал;

появление одного из входных сигналов «Внешний сигналͩ;

при фиксации внешней или внутренней неисправности.

Воздействие на предупредительную сигнализацию подстанции осуществляется с по-

мощью реле, подключенного на программируемую точку «Сигналͩ или «Импульс. сигналͩ.

При подключении к программируемой точке «Сигналͩ выдача предупредительной

сигнализации осуществляется в следящем режиме, т.е. до тех пор, пока присутствует сама

неисправность, формируется выдача предупредительной сигнализации. При подключении к

программируемой точке «Импульс.сигналͩ появление каждой новой неисправности повле-

чет за собой выдачу импульса длительностью 5 мс. При этом длительность срабатывания

самого выходного реле задается в параметрах этого реле.

Также на передней панели устройства имеется светодиод «Сигналͩ, работающий в

режиме блинкера - срабатывание предупредительной сигнализации приводит к срабатыва-

нию светодиода «Сигналͩ. Для того чтобы перевести светодиод в несработанное состояние

необходимо подать команду «Сбросͩ. Если причина срабатывания сигнализации не устране-

на, светодиод «Сигналͩ после попытки сброса возвращается в сработанное состояние.

Функционально-логическая схема формирования предупредительной сигнализации

приведена в приложении С на рисунках Т.7 - Т.9.

2.16 Использование устройства в сетях с нестандартным чередованием фаз

2.16.1 Стандартным чередованием фаз считается, когда прямому чередованию фаз

соответствует их последовательность А, В, С. Однако имеются энергосистемы, в которых по-

следовательность А, В, С соответствует обратному чередованию фаз.

2.16.2 Для того чтобы устройство правильно функционировало в любых сетях следует

соблюдать следующие правила подключения цепей тока и напряжения:

— фазные напряжения и токи, подведенные к входам «Uaͩ, «Ubͩ, «Ucͩ и «Iaͩ, «Ibͩ,

«Icͩ должны соответствовать прямому чередованию фаз;

— цепи напряжения «разомкнутогоͩ треугольника подводятся в соответствии с мар-

кировкой выводов «Нͩ, «Кͩ, «Иͩ, «Фͩ.

2.16.3 Если в сети стандартное ПРЯМОЕ чередование фаз, то сформулированным пра-

вилам соответствует подключение фазы А к входу устройства «Аͩ по току и напряжению, фа-

зы В к входу «Вͩ, фазы С к входу «Сͩ.

2.16.4 В сетях с ОБРАТНЫМ чередованием фаз при подключении необходимо поме-

нять местами провода подводимые к фазам В и С. То есть необходимо подключить ток

(напряжение) фазы В к входу «Icͩ («Ucͩ), а ток (напряжение) фазы С - к входу «Ibͩ («Ubͩ).

2.16.5 По указанному принципу можно обеспечить правильное функционирование

устройства в любой сети.

2.17 Функция внешнего отключения

2.17.1 Функция предназначена для приема внешнего сигнала и формирования ко-

манды на отключение выключателя. В данном устройстве предусмотрено 4 блока внешнего

отключения. Свойства функций задаются с помощью уставок в группе «Внеш. отключениеͩ.

2.17.2 Входной логический сигнал внешнего отключения может приходить от дис-

кретного входа, заданного на функцию «Внеш. отключение 1 (2, и т.д.)ͩ, либо от GOOSE сиг-

нала в соответствии с Приложением М .

2.17.3 Для увеличения надежности и отстройки от ложных срабатываний с помощью

уставки «Контр.по I ВО1(2, ͙)ͩ вводится контроль по току. Для контроля тока в фазах ис-

пользуются токовые органы УРОВ выключателей В1 и В2 объединенные по «ИЛИͩ. Если вто-

рой выключатель отсутствует и выведен уставкой «Наличие В2ͩ, то токовый орган УРОВ вы-

ключателя В2 не задействуется.

2.17.4 В случае задания режима «с контролем по токуͩ при отсутствии тока приход

сигнала на логический вход «Внешнее отключениеͩ через 1 с вызовет сигнализацию неис-

правности цепей внешнего отключения с соответствующей индикацией на экране дисплея.

При этом действие сигнала на отключение блокируется, то есть даже в случае появления то-

ка в фазах, отключения не будет. Блокировка снимается при исчезновении сигнала на логи-

ческом входе «Внешнее отключениеͩ.

2.17.5 Значение уставки «Пуск УРОВ ВО1(2,͙)ͩ определяет наличие пуска схемы УРОВ

устройства при внешнем отключении.

2.17.6 С помощью уставки «Запрет АПВ ВО1(2,͙)ͩ имеется возможность задать бло-

кировку АПВ при внешнем отключении.

2.17.7 Уставкой «Запрет АВР ВО1(2,͙)ͩ предусматривается возможность ввести бло-

кировку АВР при внешнем отключении.

2.17.8 Дополнительно, с помощью уставки «Уставки - Конфигурация - Имена сигна-

лов - Внеш.откл.ͩ, можно запрограммировать название каждого блока внешнего отключе-

ния, выводимое на ЖК индикатор при отключении. Имя можно задать по линии связи, либо

с помощью кнопок управления устройством. Используются следующие символы: «АБВГДЕЖ-

ЗИЙКЛМНОПРСТУФХЦЧШЩЬЫЪЭЮЯабвгдежзийклмнопрстуфхцчшщьыъэюяUIN0123456789-

/.<> ͩ. Выбор производится последовательным перебором символов. Последний символ в

списке - «пробелͩ. Максимальная длина имени 19 символов.

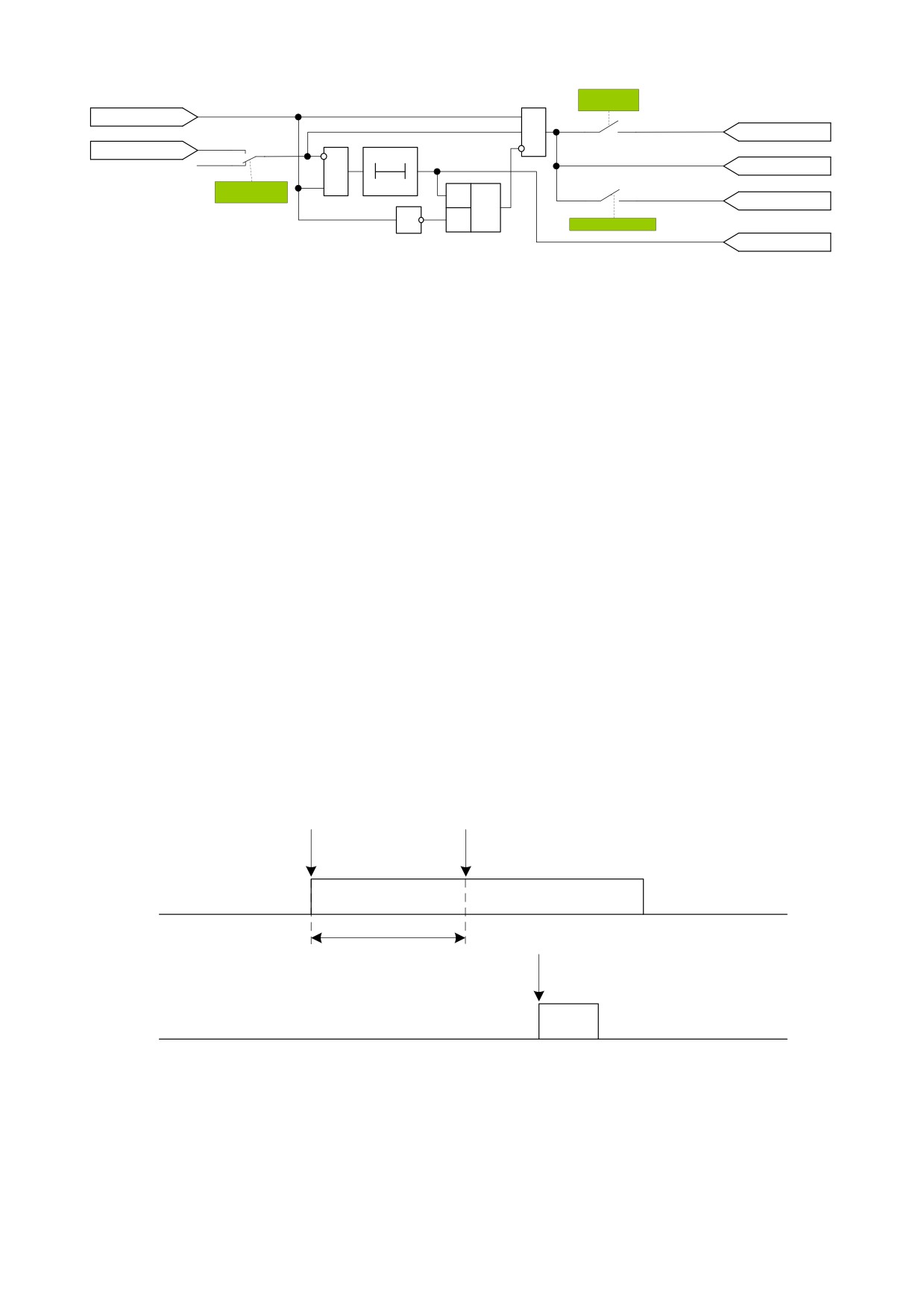

2.17.9 Функционально-логическая схема обработки входного сигнала внешнего от-

ключения изображена на рисунке 59.

100

Пуск УРОВ

ВО

Вход ВО

Откл

Пуск УРОВ от ВО

Вкл

РТ УРОВ

«1ͩ

Откл. от ВО

Откл

Контроль

1 с

Откл

по I ВО

Запрет АПВ при ВО

Вкл

Запрет АПВ ВО

Сигнал ВО

Рисунок 59 - Функционально-логическая схема блока отключения выключателя от

сигнала внешнего отключения

2.18 Определение вида и расстояния до места повреждения (ОМП)

2.18.1 В устройстве реализовано определение расстояния до места повреждения

(ОМП) методом одностороннего замера с компенсацией влияния переходного сопротивле-

ния и сопротивления взаимоиндукции нулевой последовательности с параллельной ВЛ.

Также при расчете ОМП производится определение вида повреждения.

2.18.2 Пуск ОМП производится при срабатывании измерительных органов ступеней

ДЗ или ТЗНП (ДЗ-2, ТЗНП-2 или ТЗНП-3 соответственно). Это позволяет обеспечить пуск ОМП

при всех видах КЗ на протяжении всей защищаемой линии.

Расчет расстояния до места повреждения производится по токам и напряжениям, по-

лученным по истечении времени «Т_{ОТСТРОЙКИ}ͩ от момента пуска ОМП. В этот же момент вре-

мени производится сохранение действующих значений величин 3U₀, 3I₀, U₁, I₁, U₂, I₂,

3I_{0 ПАРАЛ. ВЛ} для двухстороннего уточняющего расчета ОМП. Указанный момент времени зада-

ется соответствующей уставкой «ОМП - Tотстройки, cͩ.

Результаты расчета ОМП сохраняются только в случае, если присутствует сигнал пуска

ОМП (состояние срабатывания ИО ДЗ-2 или ТЗНП-2, ТЗНП-3) и происходит срабатывание за-

щит устройства на отключение выключателя. Причем причина отключения выключателя мо-

жет быть любой: как срабатывание одной из внутренних защит, так и срабатывание по функ-

циям «Внешнее отключение 1 (͙,4)ͩ). Результаты расчета ОМП и соответствующие величи-

ны для двухстороннего расчета сохраняются и отображаются в соответствующей записи сра-

батывания в меню «Срабатыванияͩ. Временная диаграмма, поясняющая работу функции

ОМП, приведена на рисунке 60.

Пуск ОМП

Расчет ОМП

Сохранение величин для двустороннего расчета

Срабатывание ИО

ДЗ-2 или ТЗНП-2

(ТЗНП-3)

Т_{ОТСТРОЙКИ}

Запись результатов ОМП и величин

для двустороннего расчета

в текущее срабатывание

Срабатывание устройства на

отключение выключателя

Рисунок 60 - Поясняющая временная диаграмма расчета ОМП и сохранения

результатов

2.18.3 Расстояние до КЗ отображается в километрах с точностью до одного знака после

запятой. В случае определения КЗ «за спинойͩ выводится расстояние со знаком «минусͩ.

Виды КЗ, а также их условные обозначения при выводе на индикаторе устройства

приведены в таблице 26.

101

содержание .. 8 9 10 11 ..
