Микропроцессорное устройство защиты «Сириус-3ЛВ-06». Руководство по эксплуатации БПВА.656122.177 РЭ (Редакция 2.0) - часть 8
Устройством также предусматривается прием сигналов от контроллера присоедине-
ния без учета положения ключа «МУ/ДУͩ. Для организации приема команд управления от
контроллера присоединения необходимо двум выбранным дискретным входам задать сле-
дующие функции: «Входы - Вход № - Функция - Внеш.ком.вкл.ͩ и «Входы - Вход № - Функ-
ция - Внеш.ком.откл.ͩ.
Имеется возможность выполнения командного включения с контролем напряжения
на линии и шинах (см. п.2.9.20).
2.9.4 Предусмотрен контроль и управление двумя электромагнитами отключения.
При наличии второго электромагнита отключения необходимо задать уставку «АУВ - ЭМО2
- Вклͩ.
2.9.5 В устройстве реализован учёт расхода ресурса выключателя по механической и
по коммутационной стойкости в соответствии с ГОСТ Р 52565-2006. Вычисление расхода ре-
сурса выключателя по коммутационной стойкости осуществляется путем сравнения первич-
ного значения максимального из фазных токов и номинального первичного тока отключения
выключателя, задаваемого уставкой «Iоткл.номͩ в разделе уставок «АУВͩ.
2.9.6 В устройстве предусмотрены следующие дискретные входы для внешнего ава-
рийного отключения выключателя: «Внешнее отключение 1ͩ, «Внешнее отключение 2ͩ,
«Внешнее отключение 3ͩ, «Внешнее отключение 4ͩ (см. п. 2.17).
2.9.7 Устройство обеспечивает защиту от многократного включения выключателя. При
наличии команды «Отключитьͩ устройство блокирует любые команды на включение.
2.9.8 Выполнение команды «Отключитьͩ контролируется по входному сигналу «РПО
В1ͩ, а команды «Включитьͩ по сигналу «РПВ В1ͩ. При этом реле «Отключениеͩ и «Включе-
ниеͩ до прихода соответствующих сигналов РПО и РПВ удерживаются во включенном состо-
янии. Конфигурирование выбранных дискретных входов для контроля сигналов РПО и РПВ
осуществляется путем задания уставок для соответствующих входов: «Входы - Вход № -
Функция - РПО В1ͩ и «Входы - Вход № - Функция - РПВ В1ͩ. На данные входы заводятся
блок-контакты положения выключателя, при этом для контроля цепей электромагнитов ис-
пользуются другие входы - см. п. 2.9.19.
С целью предотвращения выхода из строя контактов реле, управляющих выключате-
лем, при его отказе, предусмотрен контроль:
- отсутствия сигнала от внешней сборки блок-контактов фаз выключателя на входе с
заданной функцией «Входы - Вход № - Функция - Пуск ЗНФ В1ͩ (для выключателей с пофаз-
ным приводом);
- отсутствия токов в цепях ЭМО 1, ЭМО 2 или ЭМВ (контролируются внешними датчи-
ками тока, сигналы от которых заводятся на входы с заданными функциями «ДТ ЭМО1ͩ, «ДТ
ЭМО2ͩ и «ДТ ЭМВͩ).
2.9.9 Для исключения ситуации «опрокидыванияͩ выключателя при раннем съеме
сигнала «Включитьͩ, что характерно для некоторых видов масляных выключателей, преду-
смотрена дополнительная задержка на снятие этого сигнала, задаваемая уставкой
«АУВ - Tвкл, сͩ.
2.9.10 При отказе высоковольтного выключателя для снятия команд «Включитьͩ или
«Отключитьͩ необходимо принудительно обесточить цепи управления и подать команду
«Сбросͩ.
2.9.11 В случае применения дополнительных промежуточных реле по сигналам
«Включениеͩ и «Отключениеͩ с целью предотвращения выхода из строя электромагнитов
включения и отключения можно задать режим ограничения длительности этих команд
уставками «Огран.вкл.ͩ и «Огран.откл.ͩ в разделе уставок «АУВͩ.
72
Если после выдачи команды «Включитьͩ подтверждение по логическому сигналу
«РПВͩ не будет получено в течение времени уставки «Твкл.максͩ произойдет съем команды
на включение и выдача сообщения о неисправности «Задерж.включенияͩ с действием на
сигнализацию. Аналогично, если после выдачи команды «Отключитьͩ подтверждение по
входному сигналу «РПОͩ не будет получено в течение времени уставки «Тоткл.максͩ, про-
изойдет съем команды на отключение и выдача сообщения о неисправности
«Задерж.отключенияͩ с действием на сигнализацию.
ВНИМАНИЕ! Режим ограничения длительности команд управления можно исполь-
зовать ТОЛЬКО при потреблении тока электромагнитами управления менее 1А и управле-
нии выключателем от усиленных выходных реле (Реле 1E-1 - Реле 1Е-4) или при примене-
нии промежуточных реле в цепях управления выключателем.
2.9.12 При аварийном отключении выключателя (после срабатывания защиты или при
несанкционированном отключении) для того, чтобы включить выключатель, необходимо
его «сквитироватьͩ, то есть выдать команду на отключение от ключа, ТУ или по линии свя-
зи. Необходимость квитирования при дистанционном управлении терминалом задается
уставкой «Квит. по ТУͩ. При управлении от ключа квитирование обязательно.
2.9.13 Включение и отключение выключателя запрещается при наличии сигнала
«Блокировка управленияͩ. Кроме того, включение выключателя блокируется при наличии
сигналов «Пружины не заведеныͩ, «Автомат ШПͩ и «Блокировка включенияͩ.
2.9.14 В том случае, если блокирующие сигналы «Автомат ШПͩ, «Пруж.не заведͩ,
«Блокировка упр-ияͩ и «Блокировка вкл-ияͩ приходят после замыкания выходных реле
устройства, осуществляющих выдачу команд «Отключитьͩ и «Включитьͩ, команды на от-
ключение или включение высоковольтного выключателя не снимаются для того, чтобы из-
бежать выхода из строя контактов реле, вследствие попытки разорвать цепи ЭМУ, находя-
щейся под током.
2.9.15 При наличии сигнала «Пруж.не заведͩ через заданную выдержку времени
«АУВ - Тзав.пруж., сͩ формируется сообщение «Пруж.не заведеныͩ и срабатывает сигна-
лизация.
2.9.16 При выдаче команд на отключение или включение выключателя, либо при са-
мопроизвольном изменении положения выключателя на индикаторе лицевой панели
устройства отображается соответствующее сообщение. Возможные причины включения и
отключения выключателя указываются в приложениях И и К.
2.9.17 Функционально-логические схемы блока управления выключателем приведе-
ны на рисунках 48 и 49.
73
Команд. и авар.
1
отключение
АУВ функция
t
Включение
Отказ включения
от АВР
Тмакс.вкл, с
Включение
T
от АПВ
1
D
Включение
&
Командное
t=20 мс
1
включение
C
Q
t=1 с
t=5 мс
Несанкц. включение
1
R
Включение по ТУ/
ЛС с фиксацией
&
t=50 мс
&
Контроль цепи
Дистанционное
ЭМВ
включение
Сброс
1
АУВ функция
&
«1ͩ
Аварийное
1
отключение
АвШП
1
Пружины не
заведены
&
Огран.вкл.
Блокировка
включения
Отключение
&
Сраб. защиты ЭМВ
S
T
Q
R
Подхват
от ДТ ЭМВ
&
t
S
T
t=20 мс
Q
1
R
Твкл, с
T
D
РПО
&
C
Q
РПВ
R
t
20мс

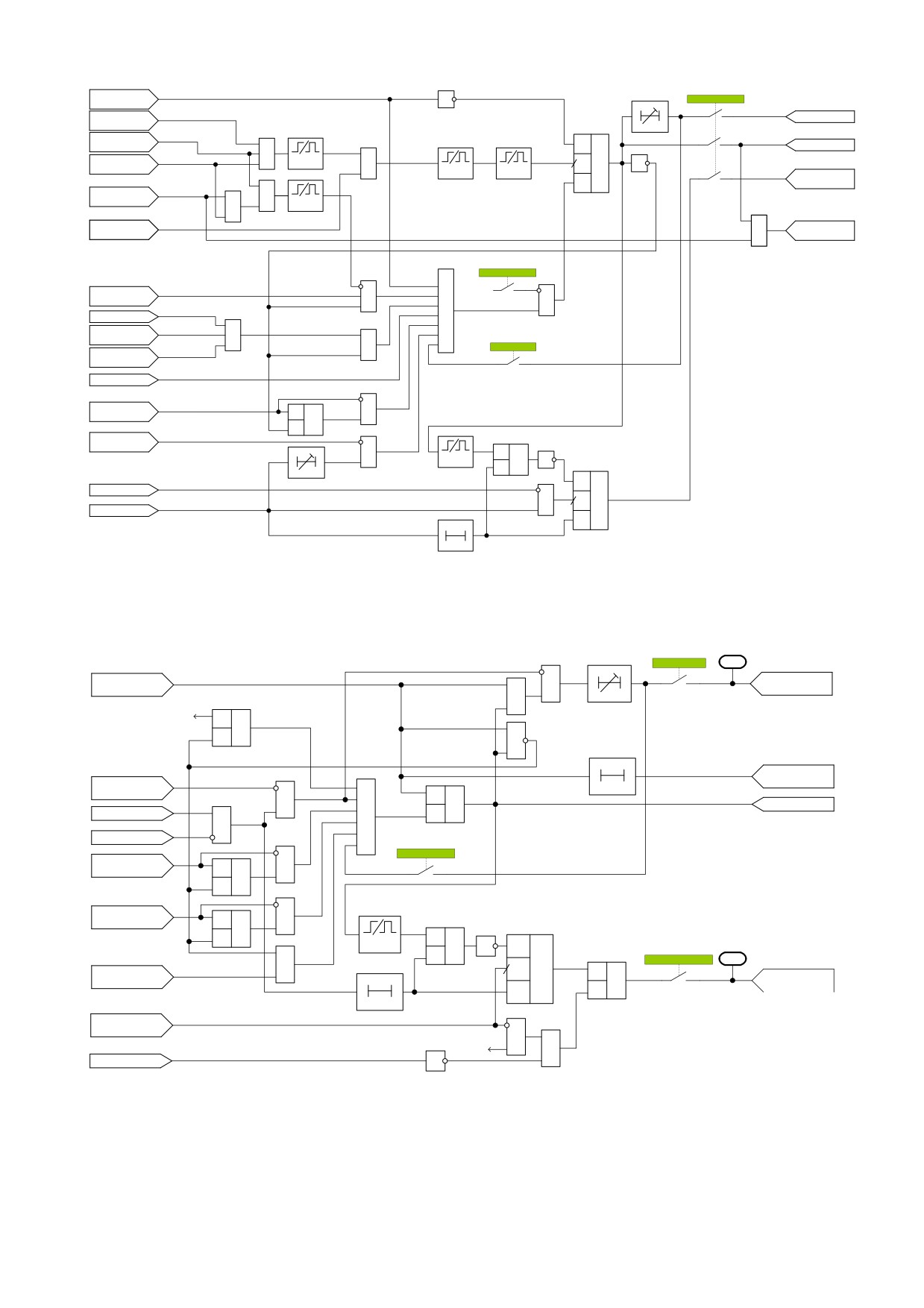

Рисунок 48 - Функционально-логическая схема блока управления выключателем: включение
Задержка
отключения
АУВ - Функция
287
&
t
Команд. и авар.
Откл
Отказ
отключение
1
Вкл
отключения
Тмакс.откл, с
Сброс
S
T
Q
1
R
t
Затягивание
Подхват
отключения
&
1
от ДТ ЭМО
T
10 с
S
Q
Отключение
РПО
&
R
Пуск ЗНФ В1
&
Огран. откл
Сраб. защиты
ЭМО1
S
T
Q
R
&
Сраб. защиты
ЭМО2
S
T
Q
R
S
T
Несанкц.
t=20 мс
1
T
Q
D
отключение
&
R
АУВ функция
298
C
Q
T
Блокировка
S
Несанкц.
отключения
t
Q
R
отключение
R
20 мс
Аварийное
&
отключение
1
Сброс
1
РФК
Рисунок 49 - Функционально-логическая схема блока управления выключателем: отключение
2.9.18 Сигнализация неисправности выключателя и трансформатора тока
В устройстве предусмотрены функции дискретных входов для подключения техноло-
гических сигналов от привода выключателя, а именно: «Блокировка управленияͩ, «Пружины
не заведеныͩ, «Автомат ШПͩ, «Блокировка включенияͩ и «Низкое давлениеͩ. При актива-
74
ции указанных сигналов на дискретных входах устройства происходит срабатывание сигна-
лизации устройства (активация программируемой точки «Сигналͩ).
В случае необходимости подключения к устройству других технологических сигналов
следует использовать дискретные входа с функциями «Внешний сигнал 1ͩ - «Внешний сиг-
нал 10ͩ. При этом, для корректного отображения положения сигналов в системе АСУ ТП при
использовании протокола МЭК 61850 (подробнее см. п. 2.14.8 в РЭ на устройство «Сириусͩ,
БПВА.650612.002 РЭ) предусмотрен следующий порядок назначения функции «Внешний
сигнал Xͩ:
- неисправность оперативного тока сигнализации выключателя - «Внешний сигнал 1ͩ;
- низкое давление элегаза ТТ - «Внешний сигнал 3ͩ;
- неисправность оперативного тока ЭМО1 - «Внешний сигнал 4ͩ;
- неисправность оперативного тока ЭМО2 - «Внешний сигнал 5ͩ;
Также, для корректной работы устройства по протоколу МЭК 61850, следует исполь-
зовать дискретный вход с функцией «Внеш. отключение 1ͩ для подключения сигнала ава-
рийного снижения давления элегаза в баке трансформатора тока.
2.9.19 Контроль исправности цепей ЭМУ
Контроль исправности цепей ЭМУ производится на основе анализа сигналов подава-
емых на дискретные входа с функциями «Контроль цепи ЭМВͩ, «Контроль цепи ЭМО1ͩ и
«Контроль цепи ЭМО2ͩ (при наличии ЭМО2).
Неисправность цепей ЭМУ фиксируется при выявлении некорректного состояния сигна-
лов контроля цепей ЭМУ. К таким состояниям относятся:
- Наличие или отсутствие сразу трех (либо двух если используется один ЭМО) сигналов
состояния ЭМУ. Данный критерий позволяет выявить неисправность ЭМВ при использовании
двух ЭМО.
- Наличие сигнала ЭМО1(ЭМО2) и отсутствие сигнала ЭМО2(ЭМО1), при этом также кон-
тролируется состояние ЭМВ, по которому определяется неисправный ЭМО.
Если одно из состояний сохраняется в течение 20 с, устройством диагностируется неис-
правность ЭМУ выключателя, выдается общее сообщение о неисправности «Неиспр. ЭМУͩ, а
также при использовании двух ЭМО сообщение определяющее неисправный ЭМУ - «Неиспр.
ЭМВͩ, «Неиспр. ЭМО1ͩ или «Неиспр. ЭМО2ͩ. При выявлении неисправности ЭМУ срабатывает
сигнализация (см. рисунок 55).
Функция вводится в работу при вводе функции АУВ в работу (уставка «АУВ - Функция
- Вклͩ).
2.9.20 Командное включение выключателя
2.9.20.1 Командное включение выключателя выполняется по командам от внешних
дискретных входов «Включение от ключаͩ, «Включение по ТУͩ, «Внешнее включениеͩ, а
также по команде линии связи.
2.9.20.2 Возможность выполнения командного включения с контролем напряжения на
линии и шинах (с контролем синхронизма) задается с помощью виртуального ключа «КН/КС при
ком.вклͩ. Управление виртуальным ключом «КН/КС при ком.вклͩ возможно от внешнего дис-
кретного сигнала «Опер.вв.КС при вкл.ͩ. При положении виртуального ключа «Выведен КН/КС
при ком.вклͩ командное включение выполняется без контроля напряжения.
2.9.20.3 Способ контроля напряжения
(синхронизма) при командном включении
(виртуальный ключ выбора режима командного включения в положении «Введен КН/КС при
75
ком.вклͩ) выбирается уставкой «АУВ - РежВкл.сКНͩ. Устройство предусматривает четыре
способа контроля напряжений на линии и шинах при командном включении:
- с контролем синхронизма (положение «КНН/КСͩ). При выборе этого режима вклю-
чения необходимо задать вид синхронизма, который задается уставкой
«Контр.синхронизма - Вид контроляͩ (для более подробной информации см. п. 2.12.22.2);
- с контролем наличия напряжения на линии и отсутствия напряжения на шинах (по-
ложение «КННл+ОНшͩ);
- с контролем наличия напряжения на шинах и отсутствия напряжения на линии (по-
ложение «КННш+ОНлͩ);
- совмещенный режим, с контролем наличия напряжения на линии и отсутствия
напряжения на шинах или с контролем наличия напряжения на шинах и отсутствия напря-
жения на линии (положение «Совм.режͩ);
2.9.20.4 Для выполнения операции включения достаточно кратковременно подать
команду с помощью оперативного ключа управления (либо по ТУ или команде линии связи).
Сигнал включения подхватывается внутри устройства и удерживается до выполнения усло-
вий включения. Для того чтобы прервать команду включения, необходимо оперативным
ключом (либо по ТУ или команде линии связи) дать команду «отключитьͩ.
2.9.20.5 Командное включение с контролем напряжения (синхронизма) блокируется
при выявлении неисправностей в цепях ТН. После устранения выявленных неисправностей
необходимо повторно подать команду включения.
2.9.20.6 Предусмотрена возможность ограничения времени ожидания выполнения
условий командного включения с КН/КС. Аналогичная функция реализована в блоке АПВ,
поэтому используются общие уставки: «АПВ - Блок. по времͩ и «АПВ - Tож.усл.вкл, сͩ
(см. п. 2.12.16).
Максимальное время, в течение которого продолжается ожидание выполнения усло-
вий КС, задается уставкой «Tож.усл.вкл, сͩ. Если в течение этого времени заданные условия
синхронизма не выполнились, то включение блокируется, срабатывает сигнализация и на
индикаторе отображается неисправность «Блок.ком.вкл. с КСͩ. Для снятия блокировки и
сброса сигнализации необходимо подать команду «Сброс сигнализацииͩ. Также снятие бло-
кировки без сброса сигнализации возможно при помощи команды «Отключитьͩ.
2.9.20.7 Функционально-логическая схема блока командного включения приведена
на рисунке 50.
76
Включение по ТУ/
&
Квит. по ТУ
ЛС
t=20 мс
T
S
Откл
Включение по ТУ/
Q
Вкл
ЛС с фикс.
R
Дискр. сигнал
на включение
Командное
t=20 мс
&
включение
T
S
Контроль цепи
Q
&
&
ЭМВ
R
&
t
РПО
30мс
РПВ
1
Неиспр. ТН
&
1
КН/КС при команд.
&
включении
Разрешение на
включение с КС
АПВ-Блок.по врем.
&
t
T
&
S
Блокир. команд.
Q
TОЖ.УСЛ.ВКЛ.
включения
R
Команд. и авар.
1
отключение
Сброс

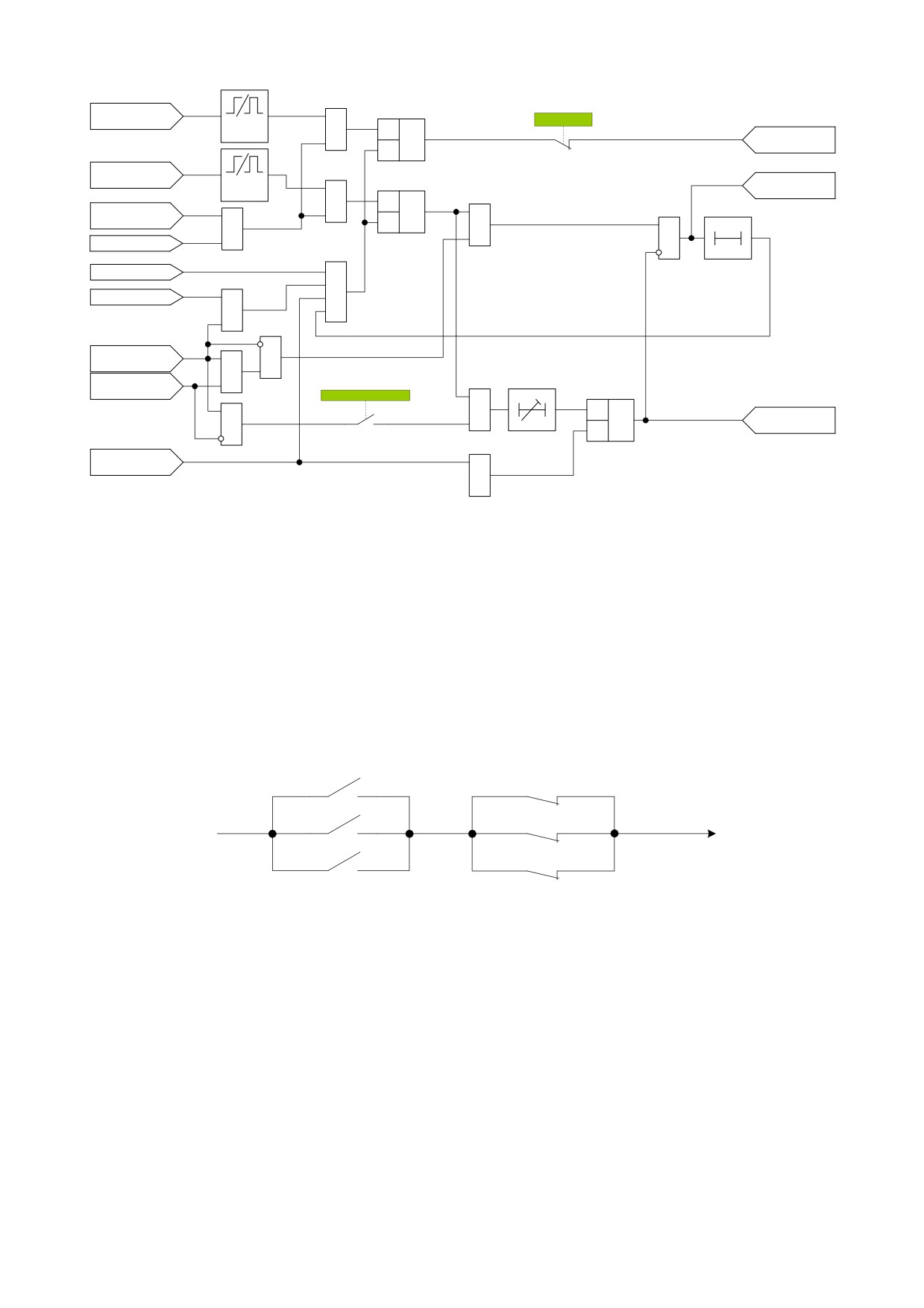

Рисунок 50 - Функционально-логическая схема блока командного включения
2.9.21 Защита от непереключения фаз (ЗНФ)
2.9.21.1 ЗНФ предусматривает обнаружение расхождения полюсов выключателя,
возникающее при подаче команды на трехфазное включение выключателя с пофазным при-
водом.
2.9.21.2 Сигнал от сборки блок-контактов, схема которой представлена на рисунке 51,
подводится к входу для которого задана функция «Пуск ЗНФ В1ͩ . Активный сигнал появляется в
том случае, если при отключении или включении выключателя с пофазным приводом происхо-
дит расхождение полюсов выключателя.
QA.1
QA.4
QB.2
Пуск ЗНФ
+
QB.5
QC.3
QC.6
Рисунок 51 - Схема соединения блок-контактов фаз выключателя
2.9.21.3 Выдержка времени на срабатывание защиты определяется временем сраба-
тывания дискретного входа с функцией «Пуск ЗНФ В1ͩ, которая задается уставкой «Входы -
Вход № - Tсраб, сͩ. Защита действует на отключение выключателя. Задаваемая выдержка
времени предназначена для отстройки от разновременности переключения блок-контактов
выключателя.
Кроме того, сигнал о срабатывании ЗНФ через выдержки времени «Tэмо1, сͩ,
«Tэмо2, сͩ и «Tэмв, сͩ, если заданы уставки «АУВ - Функция ЗЭМО - Вклͩ или «АУВ - Функ-
ция ЗЭМВ - Вклͩ, через выходные реле, подключенные к точкам «Контактор ЭМО1ͩ,
«Контактор ЭМО2ͩ и «Контактор ЭМВͩ, действует на обесточивание контакторов элек-
тромагнитов отключения и включения соответственно (подробнее см. п.2.9.22.6).
2.9.21.4 При срабатывании защиты формируется сигнал запрета АПВ на вход функци-
онального блока АПВ в составе устройства, а также на активацию программируемой точки
77
«Запрет АПВ В1ͩ в случае использования внешнего устройства АПВ выключателя В1.
2.9.21.5 В устройстве предусмотрена блокировка сигнала РПО В1 активным сигналом
на дискретном входе «Пуск ЗНФ В1ͩ. Таким образом, при выявлении неполнофазного режи-
ма работы выключателя, команда «Отключитьͩ не снимается сигналом от дискретного входа
с функцией «РПО В1ͩ (см. п. 2.9.8).
2.9.21.6 Устройством предусматривается возможность реализации функции ЗНФ для
второго выключателя, действие на который предусмотрено работой устройства. Для выпол-
нения ЗНФ В2 необходимо завести на вход с функцией «Пуск ЗНФ В2ͩ сигнал от сборки блок-
контактов выключателя В2, аналогично В1. Выдержка времени на срабатывание ЗНФ В2 за-
дается выдержкой времени на срабатывание соответствующего дискретного хода «Входы -
Вход № - Tсраб, сͩ. Предусмотрено действие на отключение В2 и запрет АПВ В2 (активация
программируемой точки «Запрет АПВ В2ͩ).
2.9.21.7 Рекомендуется использование функции ЗНФ только в случае применения
устройства для реализации функций автоматики управления выключателем.
2.9.21.8 Функционально-логическая схема блока ЗНФ приведена на рисунке 53 (см. п.
2.10.4).
2.9.22 Защита ЭМУ от длительного протекания тока
2.9.22.1 Данная функция предназначена для защиты цепей ЭМУ от повреждений при
длительном протекании тока.
2.9.22.2 В устройстве предусматривается контроль цепей трех ЭМУ: электромагнита
включения (ЭМВ), электромагнита отключения 1 (ЭМО1) и электромагнита отключения 2
(ЭМО2). В случае использования ЭМО2 необходимо задать уставку «АУВ - ЭМО2 - Вклͩ.
2.9.22.3 Контроль длительности протекания токов через ЭМУ осуществляется с по-
мощью внешних датчиков тока, сигналы от которых заводятся на дискретные входы устрой-
ства с заданными функциями «ДТ ЭМО1ͩ, «ДТ ЭМО2ͩ и «ДТ ЭМВͩ.
2.9.22.4 Защита с выдержкой времени, при заданной уставке «АУВ - Функция ЗЭМО -
Вклͩ или «АУВ - Функция ЗЭМВ - Вклͩ, действует на выходные реле, подключенные к точкам
«Контактор ЭМО1ͩ, «Контактор ЭМО2ͩ и «Контактор ЭМВͩ, и через них на дистанци-
онный расцепитель защитного автомата питания цепи ЭМУ.
2.9.22.5 Для каждой из защит ЭМУ имеется возможность задать свою выдержку вре-
мени на срабатывание выходного реле: «АУВ - Tэмо1, сͩ, «АУВ - Tэмо2, сͩ и «АУВ - Tэмв, сͩ.
Диапазон уставок от 0,10 до 10,00 с, с дискретностью 0,01 с.
2.9.22.6 Помимо сигналов от датчиков тока, установленных в цепях ЭМУ, защита сра-
батывает при срабатывании ЗНФ В1. Сигналы от датчиков тока и срабатывания ЗНФ В1 объ-
единяются по сигналу «ИЛИͩ.
2.9.22.7 Предусмотрен подхват команды на отключение или включение выключателя
по срабатыванию датчиков тока, установленных в цепях ЭМУ. Возврат выходного реле,
управляющего выключателем, происходит не только по приходу сигнала РПВ или РПО (в за-
висимости от операции включить или отключить соответственно), а после исчезновения тока
через ЭМУ (когда цепь разрывается блок-контактами выключателя).
2.9.22.8 Функционально-логическая схема защиты ЭМУ от длительного протекания
тока приведена на рисунке 52.
78
Функц.ЗЭМВ
Откл
Пуск ЗНФ В1
Вкл
1
t
Функц.ЗЭМВ
Сраб. защиты
Откл
ЭМВ
ДТ ЭМВ
TЭМВ, с
Вкл
Подхват
от ДТ ЭМВ
Функц.ЗЭМО
Откл
ДТ ЭМО1
1
t
Вкл
Сраб. защиты
Функц.ЗЭМО
ЭМО1
TЭМО1, с
Откл
Вкл
АУВ-ЭМО2
1
t
Функц.ЗЭМО
Откл
Сраб. защиты
Откл
Вкл
ЭМО2
ДТ ЭМО2
TЭМО2, с
Вкл
1
Подхват
от ДТ ЭМО

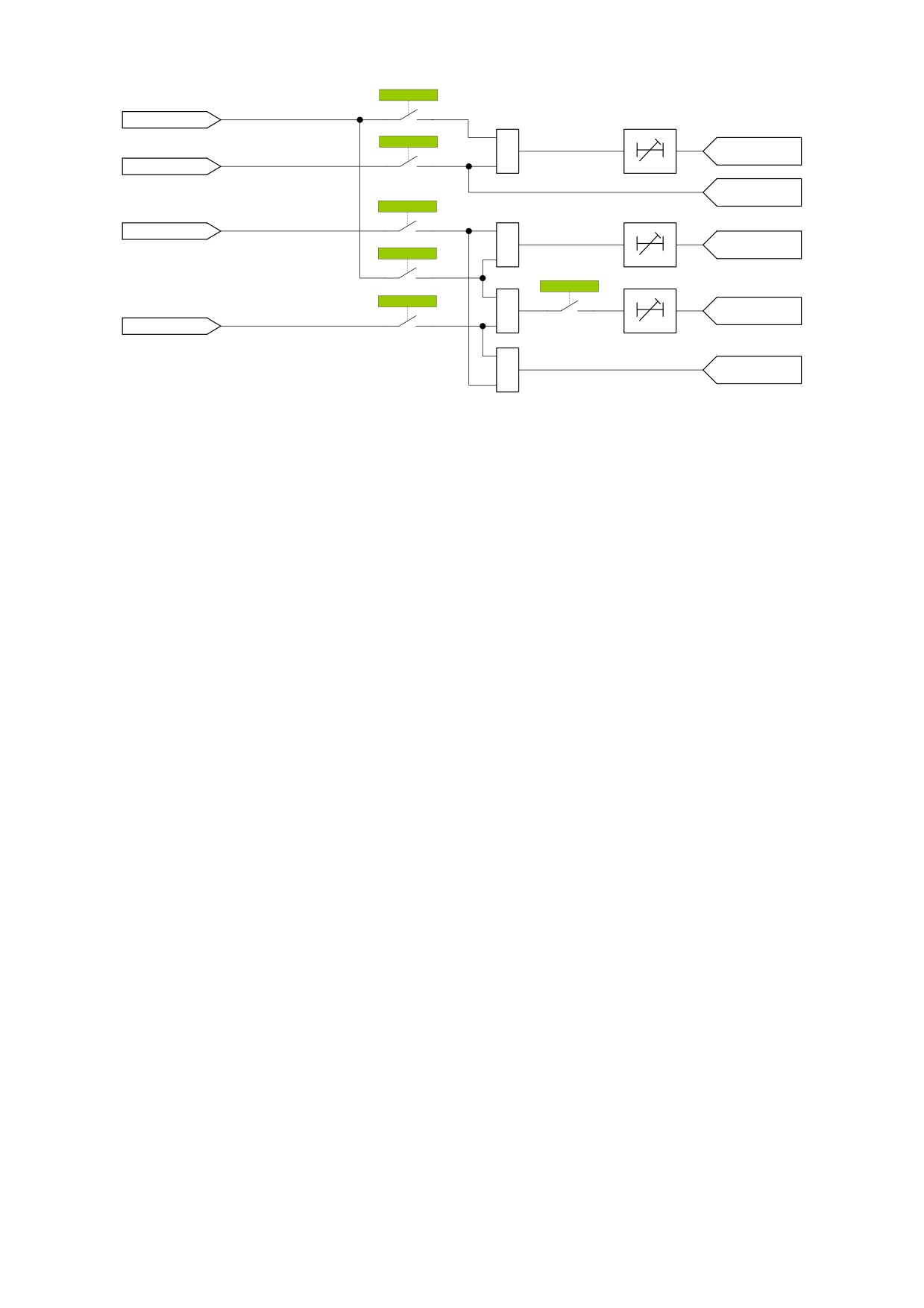

Рисунок 52 - Функционально-логическая схема защиты от длительного протекания
тока через электромагнит управления
2.9.23 Защита от снижения давления
2.9.23.1 Двухступенчатая защита от снижения давления предназначена для контроля
давления элегаза (воздуха) в баке выключателя.
2.9.23.2 Контроль давления элегаза (воздуха) осуществляется с помощью специаль-
ных датчиков контроля давления, сигналы от которых заводятся на дискретные входы
устройства с заданными функциями «Низкое давлениеͩ (сигнальная ступень) и «Блокировка
упр-ияͩ (аварийная ступень).
2.9.23.3 Первая ступень защиты срабатывает при наличии сигнала на дискретном входе с
функцией «Низкое давлениеͩ и с выдержкой времени на срабатывание входа, задаваемой
уставкой «Входы - Вход № - Tсраб, сͩ, действует на сигнализацию. На индикаторе лицевой па-
нели устройства появляется сообщение: «Низкое давл.1ͩ.
2.9.23.4 Вторая ступень защиты от снижения давления срабатывает при появлении ак-
тивного сигнала на дискретном входе с функцией «Блокировка упр-ияͩ и с выдержкой вре-
мени срабатывания входа «Входы - Вход № - Tсраб, сͩ действует на сигнализацию и блоки-
ровку управления выключателем. Помимо этого, на индикаторе лицевой панели устройства
появляется сообщение о неисправности: «Блокировка упр.ͩ.
При срабатывании любой из ступеней активизируется программируемая точка функ-
циональной схемы устройства «Низкое давлениеͩ.
2.9.23.5 Помимо указанного, при заданной уставке «АУВ - УРОВ при НД - Вклͩ, нали-
чии активных сигналов на дискретном входе с заданной функцией «Блокировка упр-ияͩ и
пуске УРОВ происходит срабатывание схемы УРОВ с ускорением, т.е. срабатывание УРОВ без
выдержки времени (см. п.2.11.8).
Логика обработки сигналов низкого давления приведена на общей функциональной
схеме в Приложении Т.
2.9.24 Параметры блока АУВ приведены в таблице 18.
79
Таблица 18 - Параметры уставок автоматики управления выключателем
Наименование параметра
Значение
1
Диапазон уставок:
по номинальному току отключения «Iоткл.номͩ, кА
0,50 - 50,00
по времени срабатывания «Tвклͩ, с
0,00 - 2,00
по времени срабатывания «Tмакс.вклͩ, с
0,10 - 10,00
по времени срабатывания «Tмакс.отклͩ, с
0,10 - 10,00
по времени срабатывания «Tзав.пруж.ͩ, с
0,00 - 99,00
2
Дискретность задания уставок:
по номинальному току отключения «Iоткл.номͩ, кА
0,01
по времени срабатывания «Tвклͩ, с
0,01
по времени срабатывания «Tмакс.вклͩ, с
0,01
по времени срабатывания «Tмакс.отклͩ, с
0,01
по времени срабатывания «Tзав.пруж.ͩ, с
0,01
3
Основная погрешность срабатывания, от уставки,
выдержка более 1 с, от уставки, %
3
выдержка менее 1 с, мс
25
4
Время возврата, мс, не более
45
2.10 Защита от неполнофазного режима (ЗНФР)
2.10.1 Функция ЗНФР предусмотрена для ликвидации неполнофазного режима на защи-
щаемой линии, возникающего в результате возможного отказа одной из фаз выключателя при
операции отключения. Функция используется на выключателях с пофазным приводом.
В качестве пускового сигнала выступает сигнал срабатывания защиты от непереклю-
чения фаз (ЗНФ). Сигнал срабатывания ЗНФ формируется при наличии сигнала на дискрет-
ном входе с функцией «Пуск ЗНФ В1ͩ («Пуск ЗНФ В2ͩ) в течение времени, которое задается
уставкой «Входы - Вход № - Tсраб, сͩ. Для пуска ЗНФ используются специальные сборки блок-
контактов фаз выключателя (см. рисунок 55). Если линия подключена через два выключате-
ля, то используются сигналы срабатывания ЗНФ от обоих включателей.
Рекомендуется использовать функцию ЗНФР только в том случае, если устройство
устанавливается для выполнения функций защиты линии.
2.10.2 Пуск ЗНФР производится при условии появления сигнала от сборки блок-
контактов фаз одного из выключателей и отключенном положении смежного выключателя
(для схем с двумя выключателями) и протекании тока нулевой последовательности по ли-
нии. После набора выдержки времени «ЗНФР - Tзнфр, сͩ защита действует на пуск встро-
енных схем УРОВ В1 и УРОВ В2 (при наличии В2) при задании уставки «ЗНФР - Пуск УРОВ -
Вклͩ, на пуск сигнала телеотключения ВЧТО №1, а также на останов ВЧ передатчика (в схему
ВЧБ и на точку «Останов ВЧ пер.ͩ).
2.10.3 Для полуторной схемы (схема № 9АН, 16, 17) реализован контроль отключен-
ного положения выключателя В3 по наличию сигнала на дискретном входе с функцией
«РПО В3ͩ (выключатель смежного присоединения со стороны противоположной системы
шин), что позволяет контролировать отсутствие обходной цепи для выключателя В1 (вы-
ключатель линии со стороны системы шин) при непереключении фаз и соответственно раз-
решает действие ЗНФР при наличии тока нулевой последовательности по линии.
2.10.4 Функционально-логическая схема ЗНФ и ЗНФР приведена на рисунке 53.
80
3I0
ИО
3I0>
3I0ЗНФР
РПО В2
Общие - Наличие В2
1
Вкл
Ремонт В2
Пуск ЗНФР
Откл
«1ͩ
РПО В3
&
&
t
1
Срабат. ЗНФР
Сраб. ЗНФ В1
«Tзнфрͩ
ЗНФР - Пуск УРОВ
Откл
Пуск УРОВ от ЗНФР
Вкл
РПО В1
1
Ремонт В1
&
Вкл
Сраб. ЗНФ В2
Откл
«0ͩ

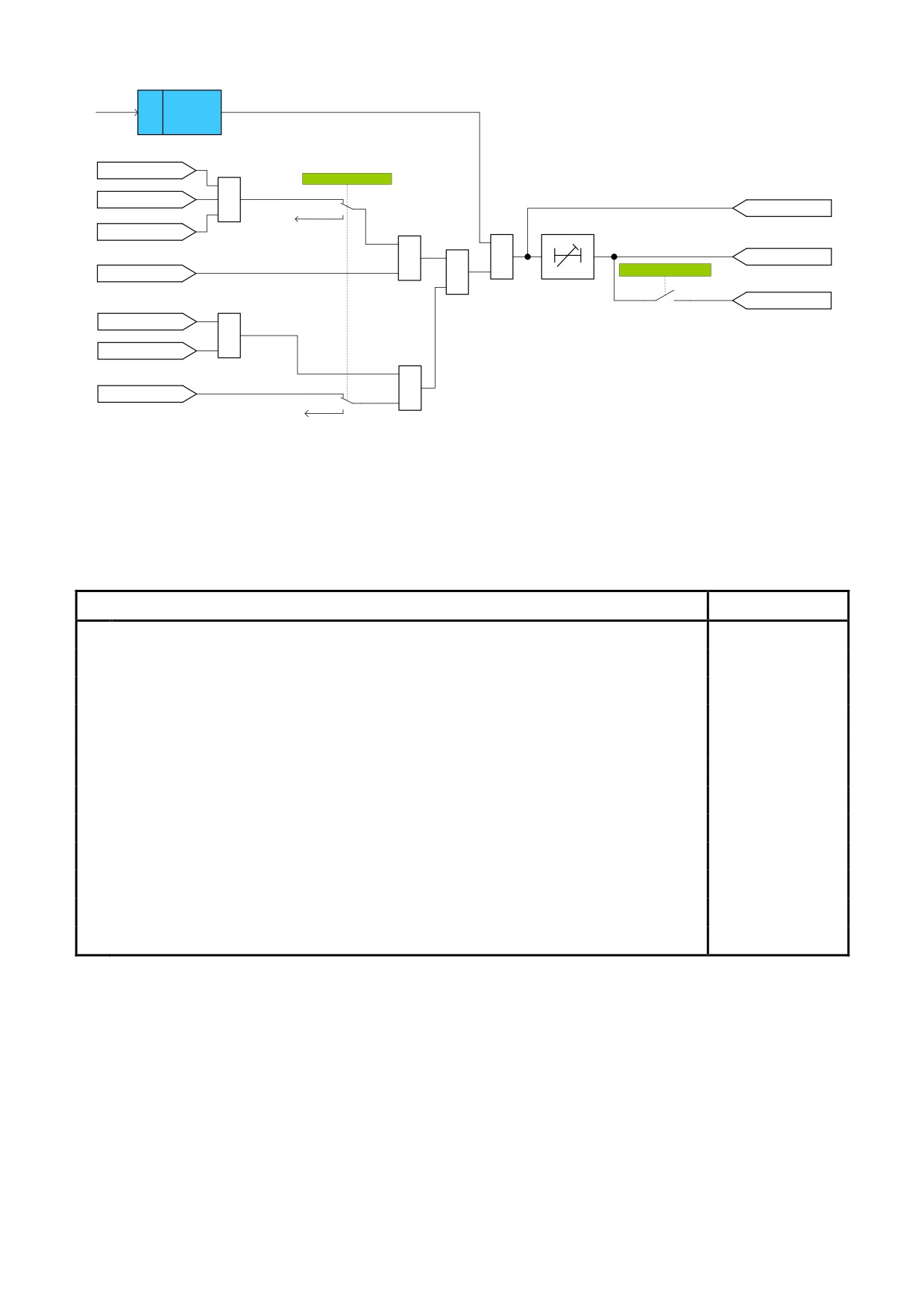

Рисунок 53 - Функционально-логические схемы защит от непереключения
фаз и неполнофазного режима
2.10.5 Параметры ЗНФР приведены в таблице 19.
Таблица 19 - Параметры ЗНФР
Наименование параметра
Значение
1
Диапазон уставок по току:
0,05 - 30,00
«3I0знфр/Iномͩ
(по отношению к IНОМ ВТ.)
2
Диапазон уставки по времени «Тзнфр, сͩ, с
0,10 - 30,00
3
Дискретность уставок:
по току, о.е.
0,01
по времени, с
0,01
4
Основная погрешность срабатывания:
по току, от уставки, %
3
по времени:
выдержка более 1 с, от уставки, %
3
выдержка менее 1 с, мс
25
5
Коэффициент возврата токового органа
0,95
2.11 Резервирование при отказе выключателя (УРОВ В1 и УРОВ В2)
2.11.1 Функция УРОВ выполнена на основе индивидуального принципа. Индивиду-
альный УРОВ подразумевает независимую логику на каждом выключателе.
В случае необходимости, имеется возможность использования данного устройства
защиты в централизованной схеме УРОВ.
2.11.2 В случае присоединения линии к системе через два выключателя для каждого
из них можно задействовать свою схему УРОВ. Уставки функций УРОВ задаются в соответ-
ствующих группах меню «УРОВ В1ͩ и «УРОВ В2ͩ.
Функциональная схема УРОВ В1 приведена на рисунке 54. Схема УРОВ В2 (выключа-
теля В2) аналогична.
81
содержание .. 6 7 8 9 ..
