Микропроцессорное устройство защиты «Сириус-3ЛВ-06». Руководство по эксплуатации БПВА.656122.177 РЭ (Редакция 2.0) - часть 9

щает ложное и излишнее действие УРОВ на отключение других элементов благодаря воз-

врату токового органа УРОВ, контролирующего пусковую цепь.

Имеется возможность задать контроль срабатывания токового органа УРОВ при дей-

ствии на отключение

«своегоͩ выключателя. Для этого необходимо задать уставку

«УРОВ В1(В2) - Контроль по I — ВКЛͩ.

2.11.12 Для использования СХЕМЫ С ДУБЛИРОВАННЫМ ПУСКОМ ОТ ЗАЩИТ необходимо

задать следующие значения уставок: «Контроль РПВ — ВКЛͩ, «Действие на себя — ОТКЛͩ.

В этом случае пуск УРОВ идет с дополнительным контролем сигнала РПВ, который для

выключателя В1 формируется путем объединения по И сигналов от входов с функциями

«Контроль цепи ЭМО1ͩ и «Контроль цепи ЭМО2ͩ с учетом уставки «АУВ - ЭМО2ͩ, для вы-

ключателя В2 - от сигнала «РПВ В2ͩ. Отсутствие сигнала РПВ говорит о том, что он шунтиро-

ван контактами выходных реле защит, действующих на отключение выключателя. В этом

случае пуск УРОВ разрешен.

2.11.13 Устройство предусматривает возможность приема сигналов срабатывания

УРОВ от внешних устройств на дискретные входа с функциями «Сраб.внеш.УРОВͩ, «Сраб

УРОВ В1ͩ и «Сраб. УРОВ В2ͩ. При наличии активного сигнала на указанных входах формиру-

ются сигналы: на отключение выключателей с запретом АПВ, на пуск сигнала телеотключе-

ния ВЧТО №1 и срабатывание сигнализации устройства.

2.11.14 Функционально-логическая схема блока УРОВ В1 приведена на рисунке 54.

УРОВ при НД2

Откл

Низкое давление

&

t

t

Вкл

Сраб. УРОВ с ускор.

Контроль РПВ В1

20мс

20мс

Вкл

«1ͩ

1

Откл

Вход РПВ В1 инв.

1

Пуск УРОВ общ.

t

Пуск от внутр.

&

защит

Тподхв.В1

Функция УРОВ В1

Пуск от дискр.

1

t

&

сигналов

&

1

&

Откл

Внутр. пуск

Тподхв.В1

Вкл

УРОВ В1

t

t

t

Сраб. УРОВ В1

УРОВ НН

&

Туров В1

20 мс

Тподхв.В1

РПО В1

Ia

ИО

Iф>

IУРОВ/ IНОМ В-1

1

Ib

ИО

Iф>

РТ УРОВ В1

IУРОВ/ IНОМ В-1

1

Ic

ИО

Iф>

Действие УРОВ В1 «на себяͩ

IУРОВ/ IНОМ В-1

&

1

&

t

t

Контроль по I

Откл

Откл

Сраб. УРОВ В1

Вкл

Вкл

«на себяͩ

«1ͩ

Откл

20мс

20 мс

Вкл

Вывод УРОВ В1

1

Ремонт В1

Рисунок 54 - Функционально-логическая схема блока УРОВ выключателя В1

2.11.16 Параметры УРОВ приведены в таблице 20.

83

Таблица 20 - Параметры функции УРОВ

Наименование параметра

Значение

1

Диапазон уставок по току «Iуров/Iномͩ: (по отношению к I_{НОМ ВТ.}), о.е.

0,04 - 1,00

2

Диапазон уставки «Туров, сͩ по времени, с

0,10 - 10,00

Диапазон уставки «Tподхвата., сͩ по времени, с

0,00 - 0,60

3

Дискретность уставок:

по току, о.е.

0,01

по времени, с

0,01

4

Основная погрешность срабатывания:

по току, от уставки, %

3

по времени:

выдержка более 1 с, от уставки, %

3

выдержка менее 1 с, мс

25

5

Коэффициент возврата токового органа УРОВ

0,95

6

Время срабатывания токового органа УРОВ, мс, не более

30

7

Время возврата токового органа УРОВ, мс, не более

40

2.12 Автоматическое повторное включение (АПВ)

2.12.1 АПВ предназначено для быстрого автоматического восстановления первона-

чального состояния электрической сети, после аварийного отключения, путем повторного

включения выключателя.

2.12.2 Устройство имеет функцию трехфазного однократного и двукратного АПВ.

Наличие АПВ, а также количество циклов задается уставкой. Также уставками определяется

время выдержки первого и второго циклов. Пуск АПВ происходит от «цепей несоответ-

ствияͩ, т.е. при любом аварийном отключении выключателя (см. рисунок 55).

Если задан режим двухкратного АПВ, то второй цикл можно выводить из работы ак-

тивируя виртуальный ключ «Вывод 2ц АПВͩ.

Пуск АПВ при самопроизвольном (несанкционированном) отключении (или отключе-

нии механическим приводом) задается уставкой «АПВ - При несан.отклͩ. При заданной

уставке

«АПВ - При несан.откл - Блокͩ и несанкционированном отключении выключателя

АПВ блокируется.

2.12.3 Время готовности к повторному действию АПВ задается уставками «АПВ -

Tгот.1ц, сͩ и «АПВ - Tгот.2ц, сͩ для первого и второго цикла соответственно. Время готов-

ности АПВ после командного включения выключателя задается уставкой «АПВ - Tгот.выкл,

сͩ. В случае аварийного отключения выключателя в момент до истечения соответствующей

выдержки времени функция АПВ будет заблокирована.

2.12.4 АПВ может быть заблокировано при отключении выключателя по внешним

дискретным сигналам: «Внешнее отключение 1ͩ, «Внешнее отключение 2ͩ, «Внешнее от-

ключение 3ͩ и «Внешнее отключение 4ͩ. Для этого необходимо задать уставку «Внеш. от-

ключение - Запрет АПВ ВО1(2,3,4) - Вклͩ.

2.12.5 С помощью дискретного входа с заданной функцией «Блокировка АПВͩ имеется

возможность блокировки действия АПВ. Уставкой «Фикс. блок. АПВͩ задается вид блокировки:

без фиксации (только при наличии сигнала) или с фиксацией (даже после снятия сигнала). Для

снятия блокировки с фиксацией необходимо подать сигнал «Сброс сигнализацииͩ.

84

2.12.6 АПВ блокируется всегда при командном отключении выключателя, т.е. от дис-

кретных сигналов «Отключение от ключаͩ, «Отключение по ТУͩ, «Внешнее отключениеͩ

и сигнала по ЛС.

2.12.7 Дополнительно с помощью соответствующих уставок можно заблокировать

пуск АПВ при срабатывании отдельных видов или ступеней защиты, например ДЗ-1 ФЗ.

РПО

&

&

РПВ

Пуск АПВ

«1ͩ

T

D

&

C

Q

РФК

Командное

R

отключение

&

АУВ - Функция

&

Откл

Аварийное

1

Вкл

отключение

Контроль цепи

&

ЭМВ

&

АУВ - ЭМО 2

Контроль цепи

1

t

ЭМО1

Откл

Откл

Неиспр. ЭМВ

Вкл

Вкл

&

20 с

1

Откл

Неиспр. ЭМУ

АУВ - ЭМО 2

Вкл

Откл

&

Контроль цепи

ЭМО2

Вкл

1

t

Откл

Откл

Неиспр. ЭМО1

Вкл

Вкл

&

20 с

&

1

t

Откл

Откл

Неиспр. ЭМО2

Вкл

Вкл

&

20 с

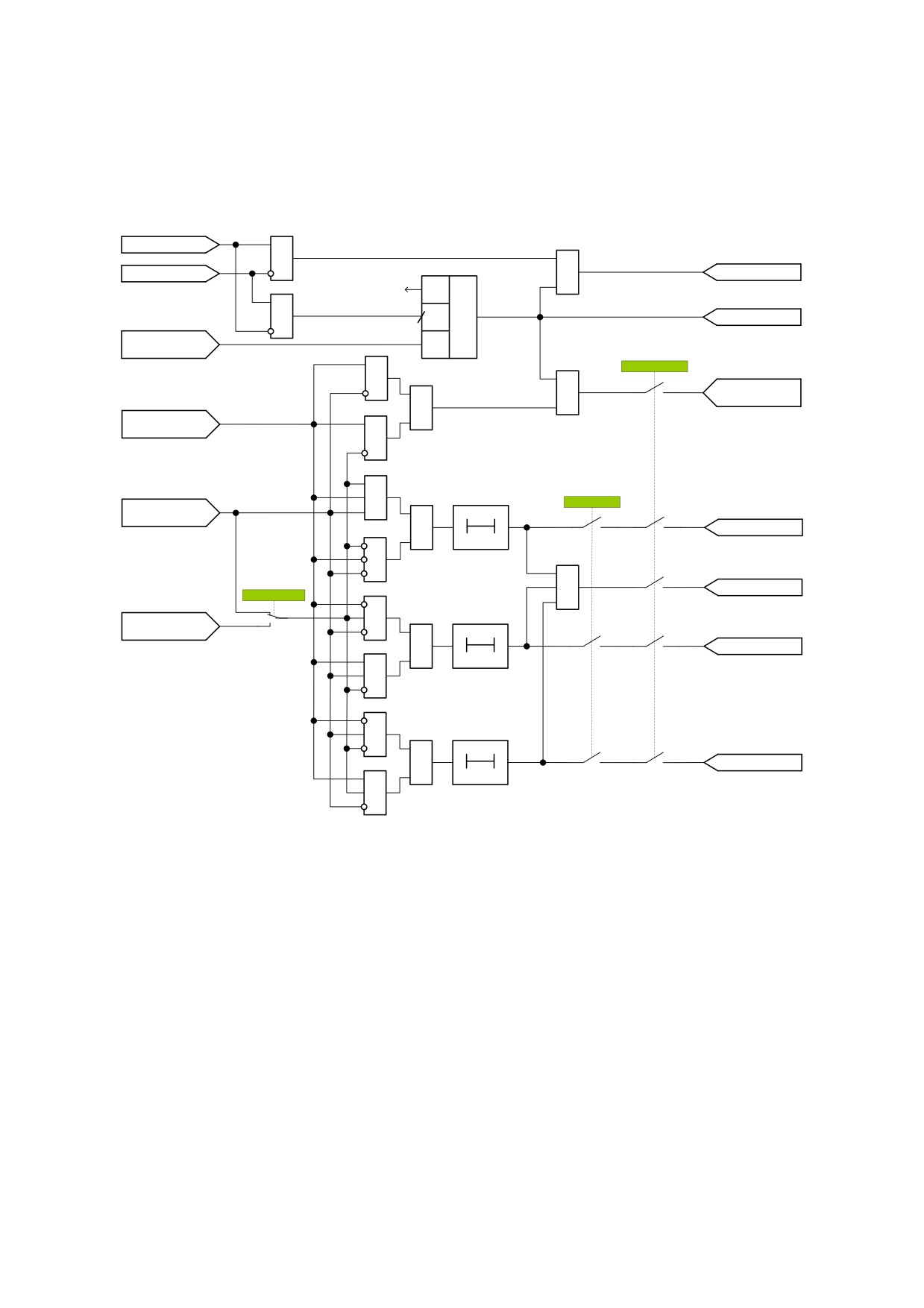

Рисунок 55 - Функционально-логическая схема пуска АПВ и фиксации неисправности ЭМУ

2.12.8 АПВ запрещается всегда при срабатывании следующих защит: ВЧТО №1, ЗНФ

В1, внутреннего УРОВ и при приеме сигнала срабатывания внешнего УРОВ.

2.12.9 Устройство предусматривает возможность сигнализации блокировки АПВ пу-

тем задания для выбранного светодиода на лицевой панели устройства точки подключения

«АПВ блокированоͩ. При выведенной функции АПВ уставкой «АПВ - Функция - Отклͩ и

наличии сигнала блокировки АПВ, сигнал «АПВ блокированоͩ не активизируется.

2.12.10 Ввод в работу АПВ осуществляется от виртуального ключа «АПВͩ (см. Приложе-

ние Е), который в зависимости от выбранного способа, может управляться от кнопки на лицевой

панели, от внешнего дискретного входа «Опер.ввод АПВͩ или сигналом по линии связи.

2.12.11 В случае использования двух выключателей на присоединение с помощью вирту-

ального ключа «Порядок включенияͩ можно задать режим включения выключателя от АПВ -

«ведущийͩ или «ведомыйͩ. Также режим «ведомыйͩ для выключателя можно активировать

подачей сигнала на дискретный вход с функцией «АПВ ведомыйͩ. Для ведомого выключателя

время включения от АПВ увеличивается на время задаваемое уставкой «АПВ - Тзад.вед, сͩ.

85

2.12.12 АПВ может производиться с контролем наличия или отсутствия напряжения

на линии, с контролем наличия или отсутствия напряжения на шинах, а также с контролем

синхронизма.

2.12.13 Режим АПВ

(вид контроля при АПВ) задается виртуальными ключами

«ОНЭ1+ННЭ2ͩ, «ОНЭ2+ННЭ1ͩ, «Без контролейͩ, которые могут управляться кнопками на

лицевой панели терминала, внешними дискретными сигналами «АПВ ОНЭ1+ННЭ2ͩ, «АПВ

ОНЭ2+ННЭ1ͩ, «АПВ Без контролейͩ или сигналами по линии связи. Возможные сочетания

режимов АПВ и соответствующие им условия включения выключателя при АПВ приведены в

таблице 21.

Таблица 21 - Режимы и условия включения выключателя АПВ

№ ре-

Вид контроля при включении выключателя

Условия включения

жима

Включение с КС (виртуальный ключ «АПВͩ

UШИН > UШИН_МАКС; U2ШИН < U2УСТ;

1

введен, ключи «ОНЭ1+ННЭ2ͩ, «НЭ2+ННЭ1ͩ,

3U0_ШИН < 3U0_УСТ ; U_ЛИН > U_{ЛИН_МАКС}

«Без контролейͩ выведены)

Условия синхронизма при ОС или УС

АПВ шин, постановка шин под напряжение

(виртуальные ключи «АПВͩ и «ОНЭ1+ННЭ2ͩ

2

U_ШИН < U_{ШИН_МИН}; U_ЛИН > U_{ЛИН_МАКС}

введены, ключи «ОНЭ2+ННЭ1ͩ и

«Без контролейͩ выведены)

АПВ линии, постановка линии под напряже-

ние (виртуальные ключи «АПВͩ и

U_ШИН > U_{ШИН_МАКС}; U2_ШИН < U2_УСТ;

3

«ОНЭ2+ННЭ1ͩ введены, ключи «ОНЭ1+ННЭ2ͩ

3U0_ШИН < 3U0_УСТ ; U_ЛИН < U_{ЛИН_МИН}

и «Без контролейͩ выведены)

Включение без контроля напряжений (вирту-

альные ключи «АПВͩ и «Без контролейͩ

Контроль напряжения на линии и

4

введены, ключи «ОНЭ1+ННЭ2ͩ и

шинах не осуществляется

«ОНЭ2+ННЭ1ͩ выведены, задана уставка

«Реж.АПВ4 - Слепое АПВͩ)

2.12.14 Возможно использование одновременно режимов 2 и 3 АПВ (виртуальные

ключи «АПВͩ, «ОНЭ2+ННЭ1ͩ и «ОНЭ1+ННЭ2ͩ введены, ключ «Без контролейͩ выведен). В

данном случае устройство использует автоматический переход между режимами АПВ, выбор

активного режима АПВ осуществляется путем фиксации сигнала наличия/отсутствия напряже-

ния на линии/шинах. При наличии напряжения на линии и отсутствия напряжения на шинах

вводится режим АПВ шин. АПВ линии автоматически вводится при наличии напряжения на

шинах и отсутствие напряжения на линии. В устройстве используются разные выдержки вре-

мени для АПВ линии (уставка «АПВ - Tапв1, cͩ) и АПВ шин (уставка «АПВ - Tапв/ш, cͩ).

Устройство предусматривает для АПВ шин только однократное АПВ. Поэтому уставка

«АПВ - Tапв/ш, cͩ задает выдержку времени только для АПВ шин первого цикла АПВ.

2.12.15 Условия включения выключателя для АПВ с контролем синхронизма (вирту-

альный ключ «АПВͩ введен, ключи «ОНЭ1+ННЭ2ͩ, «ОНЭ2+ННЭ1ͩ, «Без контролейͩ выведе-

ны) определяются уставкой «Контр. синхронизма - Вид контроляͩ, которая задает режим

работы блока контроля синхронизма.

2.12.16 Имеется возможность ограничения времени ожидания выполнения условий

включения для заданного режима АПВ. Вводится уставкой «АПВ - Блок. по времͩ. Макси-

мальное время, в течение которого продолжается контроль необходимых параметров, зада-

ется уставкой «Tож.усл.вкл, сͩ. Если в течение этого времени включение не произойдет, АПВ

блокируется, на индикаторе лицевой панели устройства появляется соответствующее сооб-

щение: «Блок. АПВ с КС/КНͩ.

86

2.12.17 В устройстве предусмотрена блокировка АПВ при выявлении неисправностей

в цепях ШОН (или линейного ТН) или шинного ТН.

Если задан режим «слепогоͩ АПВ, т.е. без контроля режимных параметров, АПВ, при

выявлении указанных неисправностей, не запрещается.

2.12.18 Для фиксации срабатывания АПВ имеется возможность подключить один из

светодиодов лицевой панели устройства к точке «АПВ сработалоͩ. При срабатывании АПВ

загорается выбранный светодиод «АПВ сработалоͩ и формируется сигнал на включение

выключателя.

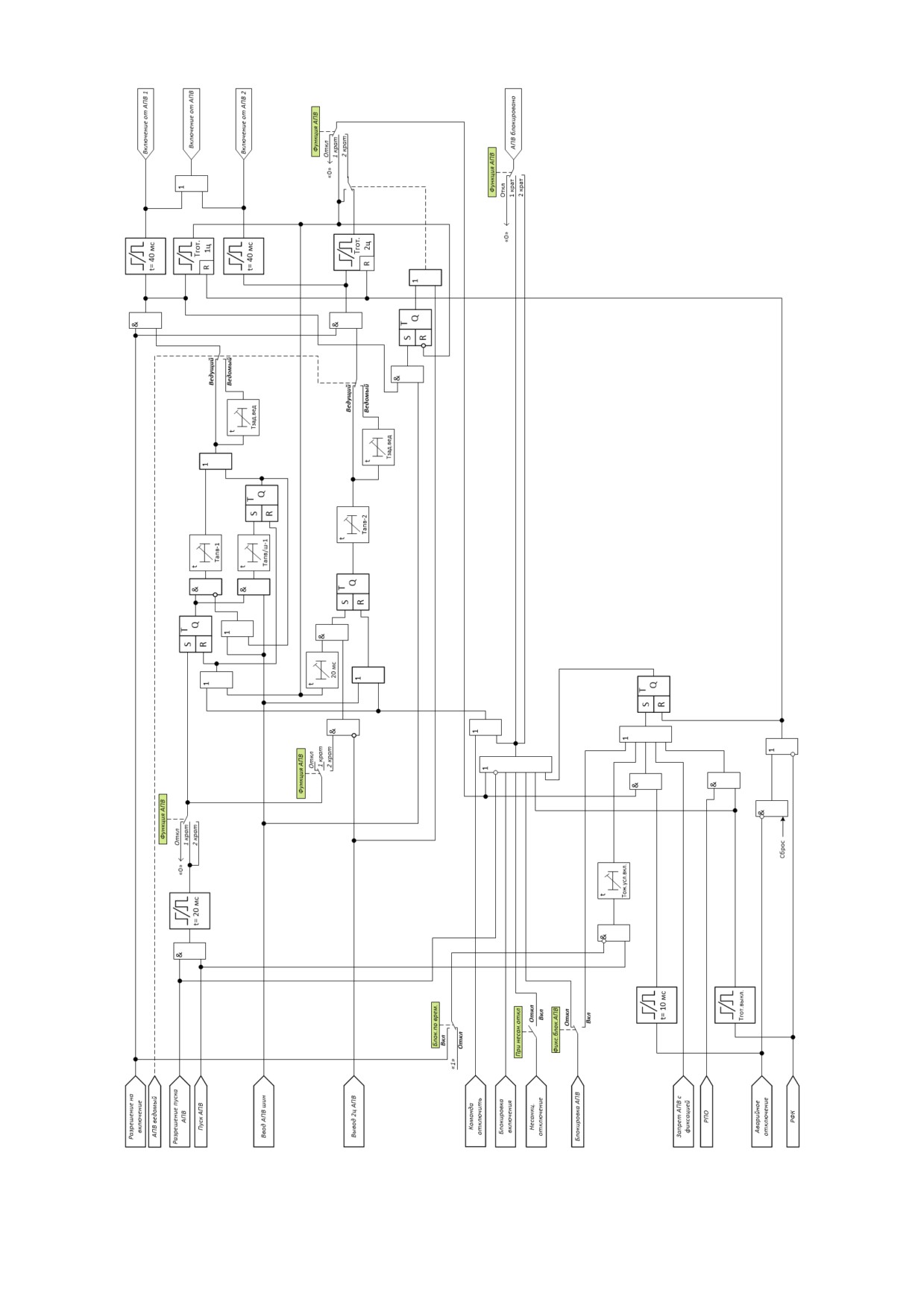

2.12.19 Функционально-логическая схема выбора

условий

включения выключателя

при АПВ приведена на рисунке 56.

2.12.20 Параметры АПВ приведены в таблице 22.

«Слепоеͩ АПВ

Режим 4 АПВ

1

Режим 3 АПВ

&

АПВ с контр. UШИН

(UВЛ<; UШИН>)

Разрешение на

включение

Режим 2 АПВ

&

АПВ с контр. UВЛ

(UВЛ>; UШИН<)

Ввод АПВ шин

АПВ с контр. наличия UВЛ

Режим 1 АПВ

&

t

и UШИН или синхр.

5мс

t

U_ВЛ

ИО

UВЛ<UМИН.ВЛ

Отсутствие UВЛ

20мс

Uмин.вл

&

U2

ИО

U2шин<U2шин мин

UA ШИН

Min U

U2шин

&

t

UB ШИН

ИО

Uф ШИН>Uф

ШИН МАКС

Наличие U

ШИН

UC ШИН

Uмакс.шин

20мс

&

3U0

ИО

3U0 ШИН<3U0ШИН МИН

3U0шин

t

U_ВЛ

ИО

UВЛ>UМАКС.ВЛ

Наличие UВЛ

20мс

Uмакс.вл

&

UA ШИН

Max U

t

UB ШИН

ИО

Uф ШИН<UфШИН МИН

Отсутствие U

ШИН

UC ШИН

20мс

Uмин.шин

&

Улавливание

ИО

синхронизма

Δφмакс.доп

Вид контр

ИО

ΔU<ΔUуст

КНН

УС

ΔUуст

&

ОС

&

УС+ОС

ИО

Δφ<|Δφуст|

&

Δφ(АПВ ОС)

1

РежВкл.сКН

КС

ИО

|Δf|<fуст

КННл+ОНш

Разрешение на

F(АПВ ОС)

КННш+ОНл

включение с КС

Совм.реж

1

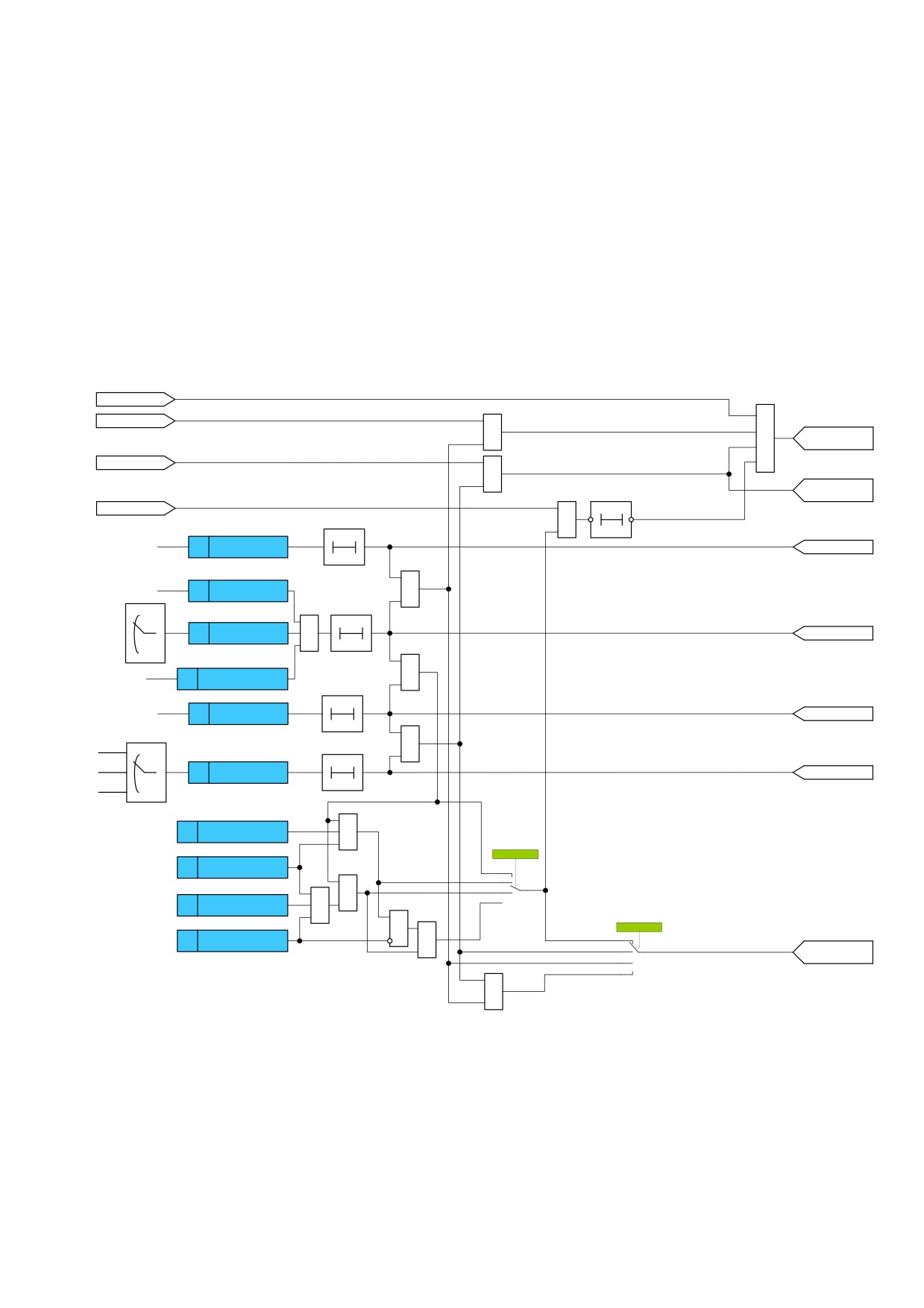

Рисунок 56 - Функционально-логическая схема выбора условий включения выключателя при

командном включении и АПВ (КННл+ОНш - наличие напряжения на линии и отсутствие

напряжения на шинах; КННш+ОНл - наличие напряжения на шинах и отсутствие напряжения

на линии; КНН - контроль наличия напряжения на линии и шинах; УС - улавливание синхро-

низма; ОС - ожидание синхронизма)

87

Таблица 22 - Параметры АПВ

Наименование параметра

Значение

1

Диапазон уставок по времени:

для первого цикла АПВ «Tапв1, сͩ

0,00 - 20,00

для второго цикла АПВ «Tапв2, сͩ

0,00 - 100,00

для АПВ шин «Tапв/ш, сͩ

0,00 - 20,00

для «Tгот.выкл, cͩ

1,00 - 180,00

для «Tгот.1ц, cͩ

1,00 - 180,00

для «Tгот.2ц, cͩ

1,00 - 180,00

для «Tзад.вед, cͩ

0,00 - 100,00

для «Tож.усл.вкл, сͩ

1 - 9999

2

Дискретность уставок по времени:

первого цикла АПВ «Tапв1, сͩ

0,01

второго цикла АПВ «Tапв2, сͩ

0,01

АПВ шин «Tапв/ш, сͩ

0,01

«Tгот.выкл, cͩ

0,01

«Tгот.1ц, cͩ

0,01

«Tгот.2ц, cͩ

0,01

«Tзад.вед, cͩ

0,01

«Tож.усл.вкл, сͩ

1

2.12.21 Функционально-логическая схема блока АПВ приведена на рисунке 57.

88

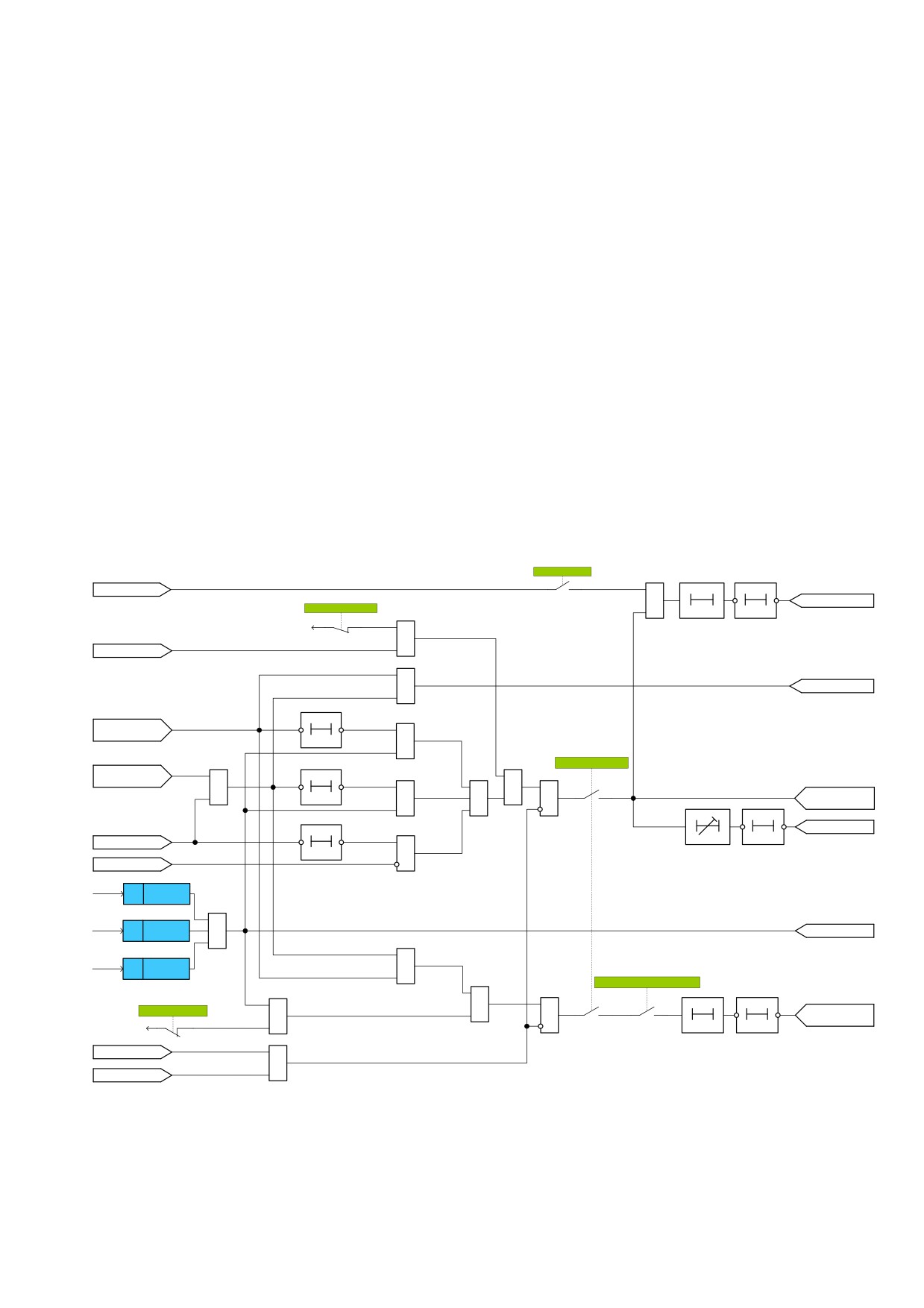

Рисунок 57 - Функционально-логическая схема блока АПВ

89

содержание      ..     7      8      9      10     ..
