Промышленный термотрансферный принтер серии HD830i. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (2020 год) - часть 3

Настройка и управление принтера

Настройка параметров в Меню настроек

Настройки

принтера

Яркость

0-19

Скорость

2-5

Сенсор

Положение этикетки

Автоматически
На просвет
На отражение

Тип этикетки

Этикетка с разрывом
Этикетки с меткой
Непрерывная

Режим печати

Прямая термопечать
Термоперенос

Положение отрыва

0-40

Верх формы

Применить
Отмена

Язык интерфейса

English
Deutsch

繁體中文

簡體中文

Français
Español

日本語

Italiano
Pусский
Türkçe

Кодовая страница

850
852
437
860
863
865
857
861
862
855
866
737
851
869
Win 1252
Win 1250
Win 1251
Win 1253
Win 1254
Win 1255
Win 1257

Настройка этикетки

Поворот
Отступ по оси X
Отступ по оси Y
Начать смещение

Настройка и управление принтера

Устройство

Звуковой сигнал

Вкл.
Выкл.

Настройки

дополнительных

модулей

Нет
Резак
Отделитель этикеток
Аппликатор

Умная протяжка

Выкл.
Вкл.

Настройка

последовательного

порта

Скорость

передачи

данных

4800 бит/сек
9600 бит/сек
19200 бит/сек
38400 бит/сек
57600 бит/сек
115200 бит/сек

Четность

Нет
Нечетный
Четный

Биты данных

7 битов
8 битов

Стоповые биты

1 бит
2 бита

Сетевые

настройки

DHCP

Вкл.

IP адрес

0.0.0.0

Маска подсети

255.255.255.0

Шлюз

192.168.0.254

Настройки

дисплея

Яркость

Контрастность

Энергосбережение 15
Пароль

Выкл.

Настройка

часов

Год
Месяц
День
Час
Минута

Управление принтером

Тест
Образец шаблона
Выбор памяти
Очистить память
Калибровка
Сброс к настройкам по умолчанию

Мастер настройки

Яркость

2-5 or 7

Скорость

0-19

Тип этикетки

Этикетка с разрывом
Этикетка с меткой
Непрерывная

Отступ по оси X
Отступ по оси Y

您可以根據此錯誤訊息畫面排除錯誤狀態，或與供應商聯繫

Настройка и управление принтера

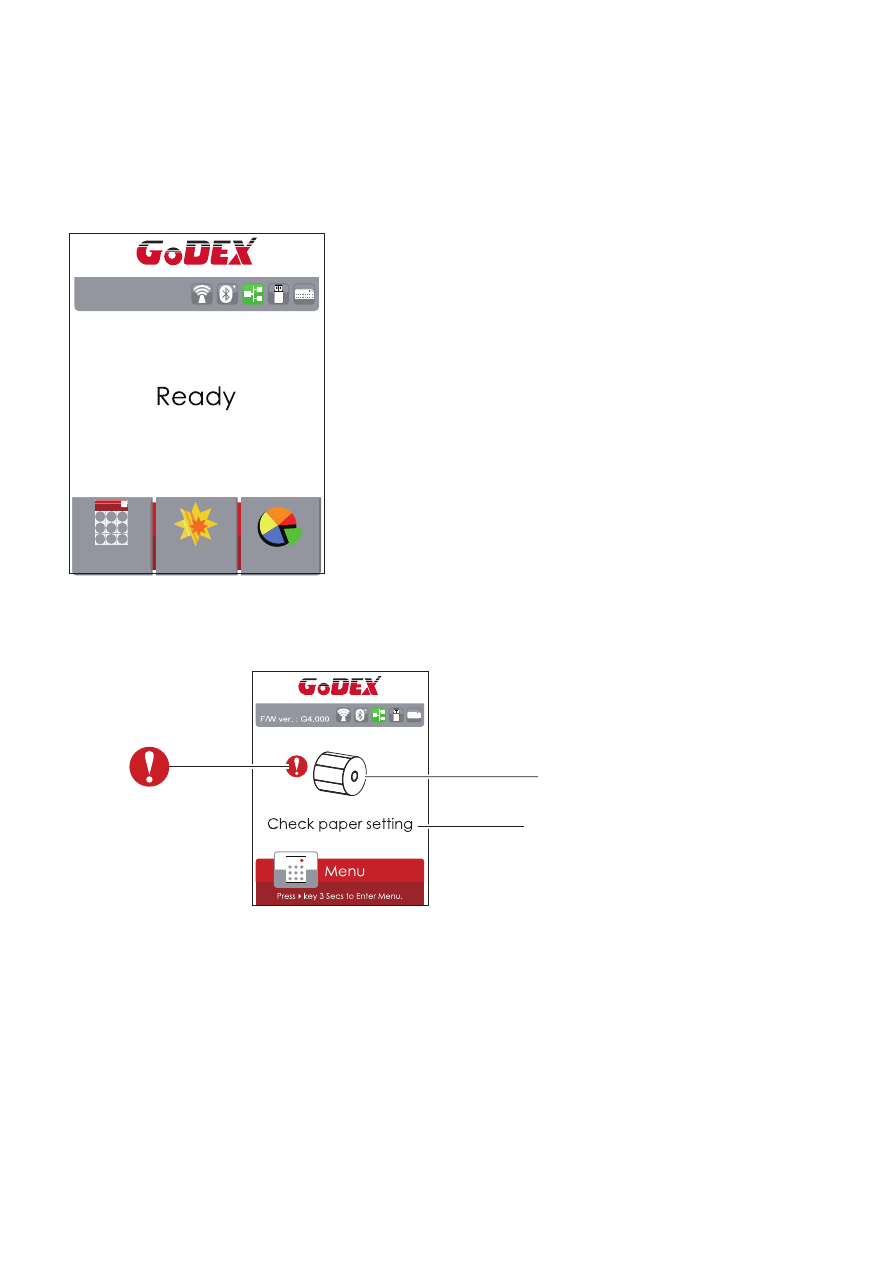

Состояние ЖК дисплея

Когда принтер находится в состоянии ожидания (готовности к печати), на ЖК дисплее
отображается "Готов". Печатать можно только при состоянии "Готов".

Wizard

Test

Main

HD830i

V2.0000

При возникновении любой ошибки, на ЖК дисплее принтера отобразится изображение
ошибки, показывающий тип ошибки. Благодаря этому уведомлению ошибку можно
исправить.

ИКОНКА ПРЕДУПРЕЖДЕНИЯ

ОПИСАНИЕ ОШИБКИ

ИКОНКА ОШИБКИ

Настройка и управление принтера

3.4 Калибровка этикетки и самотпроверка

Калибровка этикетки

Принтер может автоматически определять и сохранять высоту этикетки. Это означает, что хост-компьютеру
нет необходимости передавать высоту этикетки на принтер.

Самопроверка

Функция самопроверки позволяет проверить, нормально ли работает принтер. Процедуры калибровки
размера этикетки и самопроверки:

1. Убедитесь, что материал этикетки установлен правильно.
2. Выключите принтер и нажмите кнопку FEED.
3. Снова включите принтер, одновременно нажимая кнопку FEED. Когда светодиод начнет мигать красным,
отпустите кнопку FEED. Принтер начнет измерять и сохранять высоту этикеток.
4. После того, как принтер успешно откалибрует этикетку, он напечатает этикетку для самопроверки.

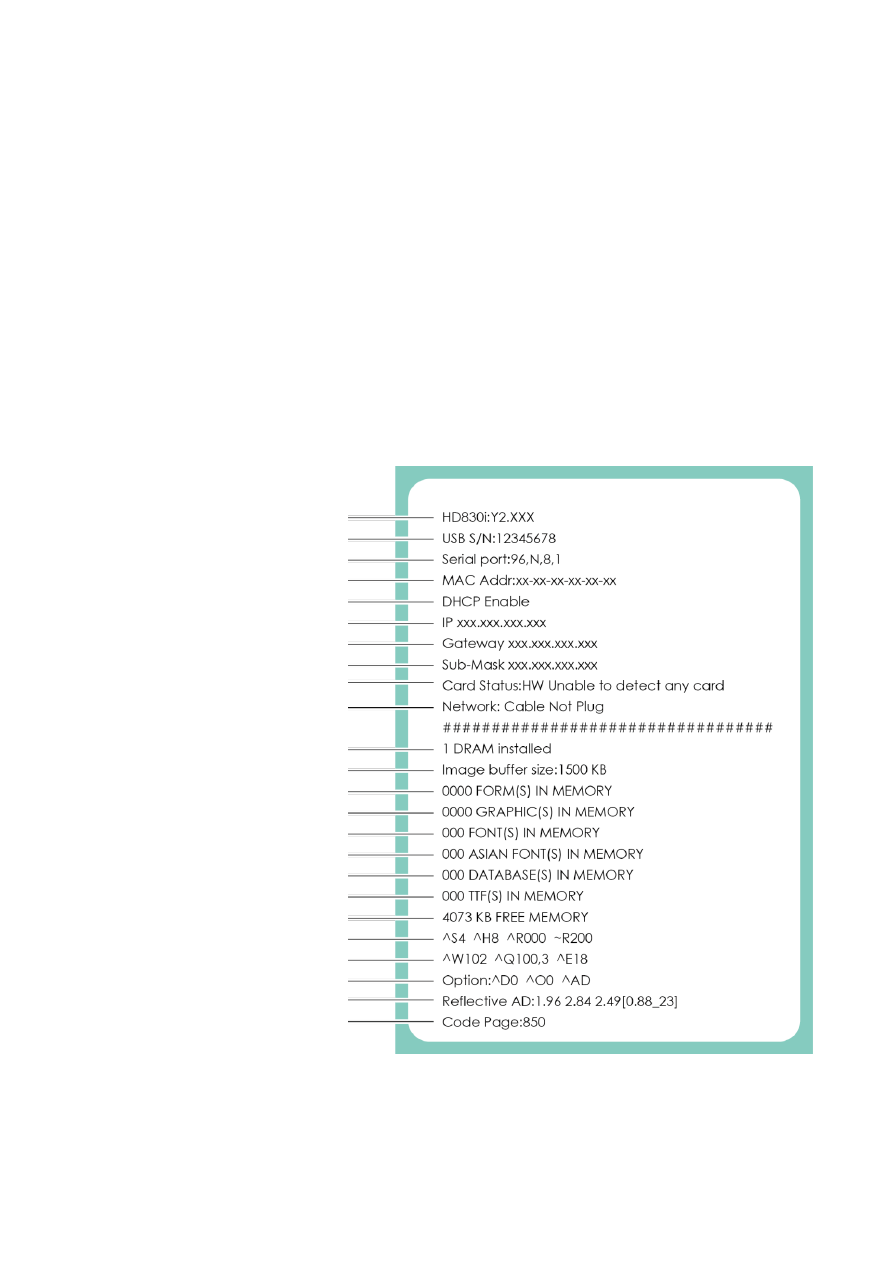

Содержимое распечатки для самопроверки указано ниже.

Число установленных модулей DRAM

Размер буфера изображения

Количество форм

Количество графических элементов

Количество шрифтов

Количество шрифтов для азиатских языков

Количество баз данных

Количество масштабируемых шрифтов

Объем свободной памяти

Скорость, плотность, точка привязки, направление печати

Ширина этикетки, длина формы, положение остановки

Резак, отделитель, режим

Настройка датчика

Кодовая страница

Модель и версия

Настройка USB ID

Настройка последовательного порта

MAC-адрес или порт Ethernet

Включение/ выключение DHCP

Настройка протокола IP

IP-адрес или порт Ethernet

Настройка шлюза

Настройка маски сети

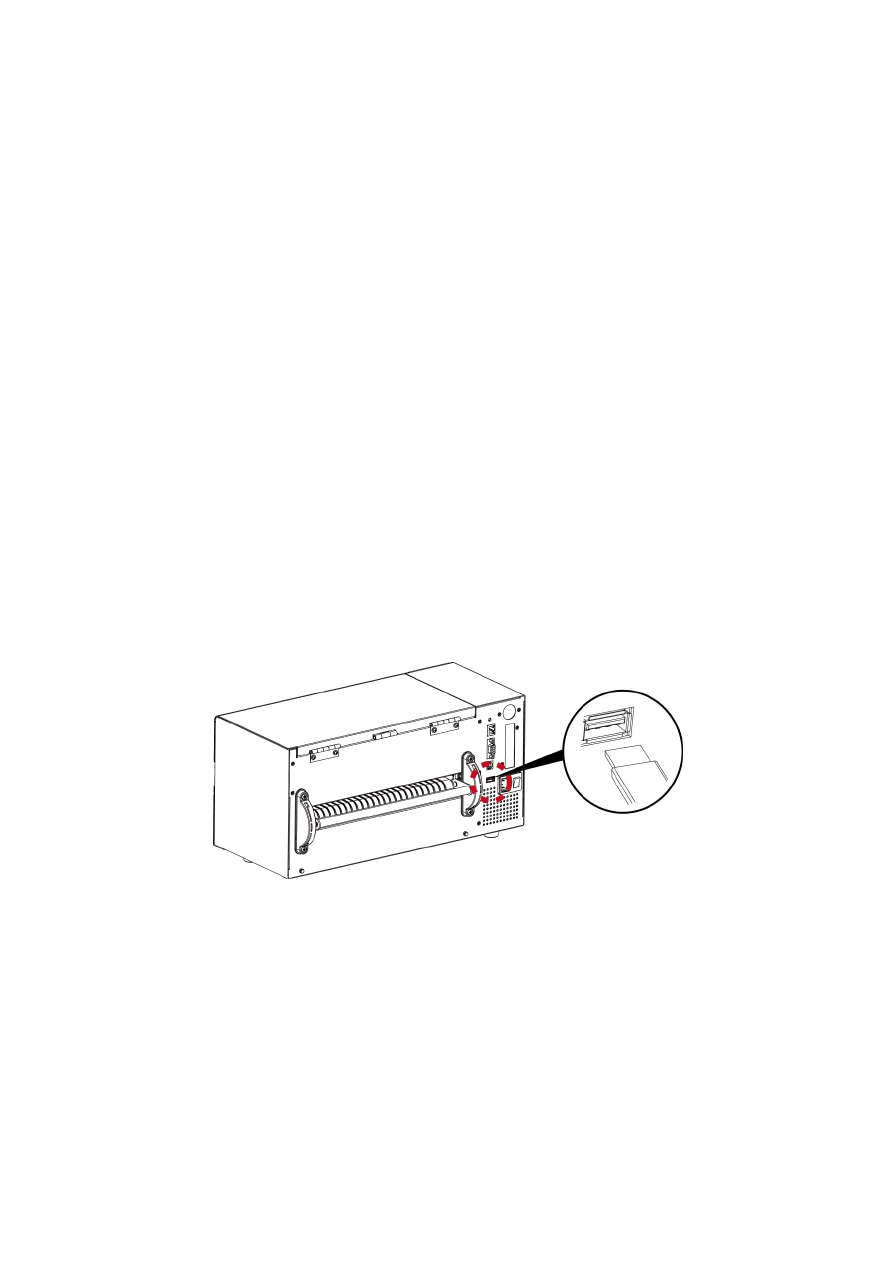

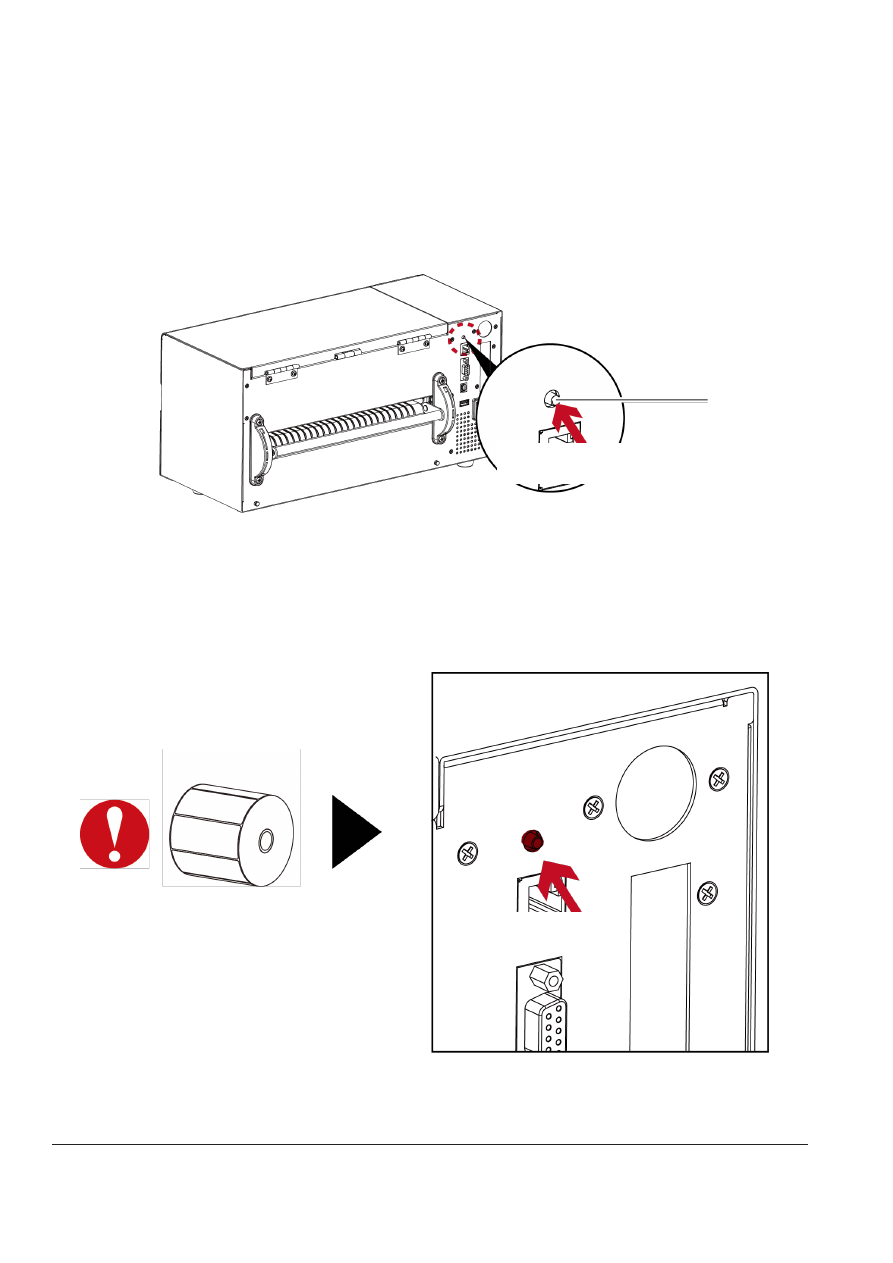

Кнопка калибровки

Удерживайте 1~2 сек

Нажмите кнопку калибровки и удерживайте ее нажатой в течение 2 секунд, после чего

произойдет автоматическая калибровка этикетки и параметров ленты.

automatically.

Настройка и управление принтера

Кнопка калибровки этикетки

Кнопка для калибровки этикетки, в случае если принтер сталкивается с «Ошибкой носителя», когда принтер
запускается впервые или происходит замена этикетки или термотрансферной ленты на другой тип. Например,
замена этикетки с разрывом на непрерывную этикетку или этикетку с меткой.

Примечание

* Нажатие кнопки калибровки эквивалентно команде автоматического обнаружения "~S,SENSOR", которая

отменяет задание печати и выполняет немедленную калибровку этикетки.

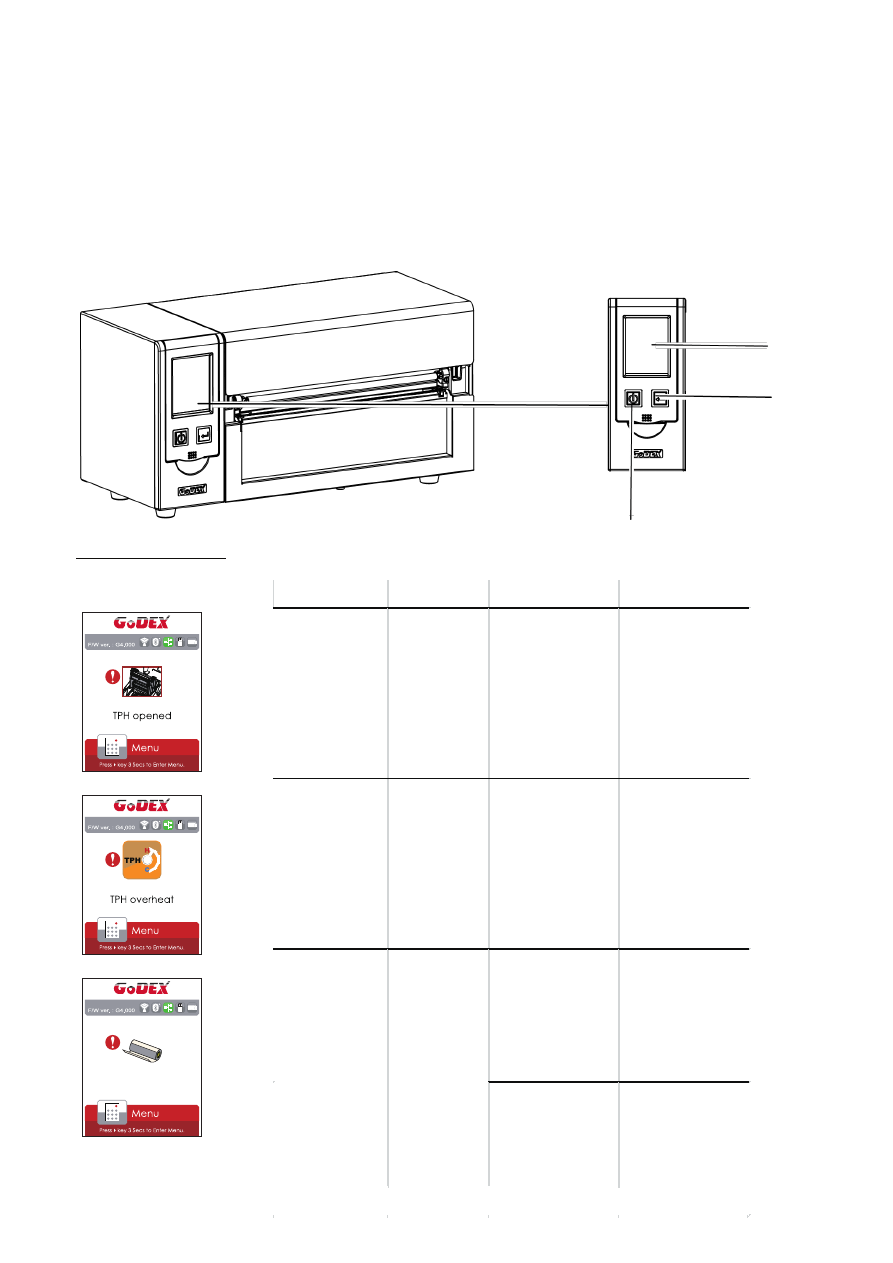

Панель управления

Сенсорный

дисплей

Клавиша FEED

Клавиша питания

Настройка и управление принтера

3.5 Предупреждения об ошибках

В случае проблемы, препятствующей нормальному функционированию принтера, на ЖК дисплее
появится предупреждение об ошибке и раздадутся звуковые сигналы. Предупреждения об ошибках
описаны в таблице ниже.

Check ribbon

Статус

Панели Управления

Тип

Гудки

Описание

Решение

Ошибка

печатающей

головки

2 x 4 гудка

Механизм
печати не закрыт
должными
образом.

Откройте
механизм печати
и закройте его
снова.

Ошибка

печатающей

головки

Нет

Высокая
температура
печатающей
головки

После остывания
печатающей
головки принтер
переключается в
режим ожидания.

Лента не
вставлена и
принтер выводит
ошибку.

Убедитесь, что
принтер
находится в
режиме прямой
термопечати.

Кончилась лента
или узел подачи
этикеток не
движется.

Замените рулон

термотрансфер-

ной ленты.

Ошибка

материала

2 x 3 гудка

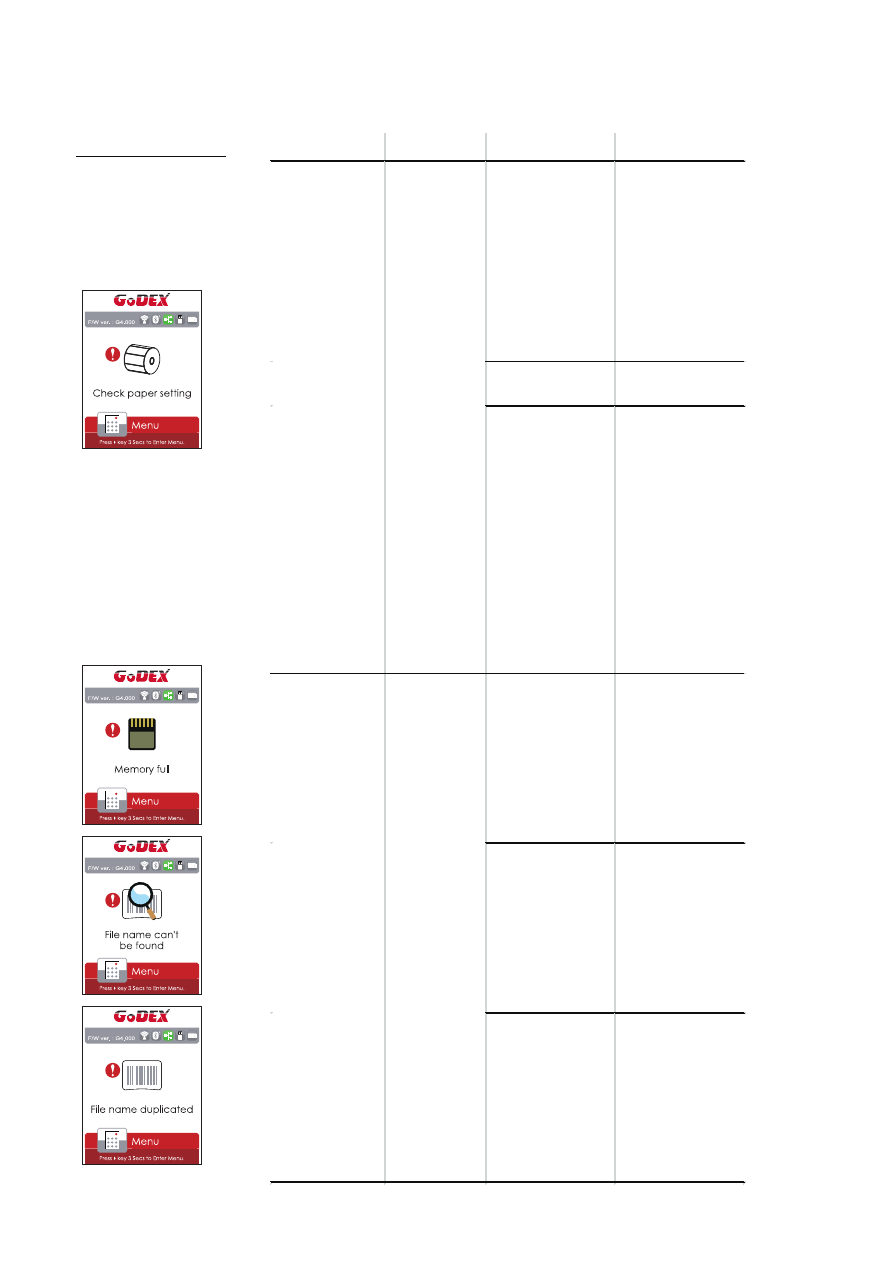

Настройка и управление принтера

Тип

Гудки

Описание

Решение

Бумага не

обнаружена.

Убедитесь, что
датчик этикеток
расположен
правильно. Если
датчик по-
прежнему не
обнаруживает
бумагу, запустите
функцию авто
определения.

Кончилась

бумага.

Замените рулон
этикеток.

Проблема с

подачей

материала.

Возможные
причины: материал
для печати застрял
вокруг резинового
валика; датчик не
может обнаружить
расстояние или
черную метку
между этикетками;
отсутствует бумага.
Выполните сброс
датчика.

Память заполнена.
Принтер
распечатывает
сообщение
"Файловая
система
заполнена".

Удалите
ненужные
данные или
установите
дополнительную
память.

Не удается найти
файл. Принтер
распечатывает
сообщение "Имя
файла не
найдено".

Используйте
команду "~X4" для
печати всех
файлов. После
этого убедитесь,
что файлы
существуют и их
имена верны.

Файл с таким
именем уже
существует.
Принтер
распечатывает
сообщение
"Повторяющееся
имя".

Измените имя
файла и снова
попробуйте
сохранить его.

Ошибка

файла

2 x 2 гудка

Ошибка

материала

2 x 2 гудка

Статус

Панели Управления

Настройка и управление принтера

3.6 USB хост

Определение: Порт USB-хост поддерживает любое устройство: USB-накопитель, клавиатуру или сканер.

Назначение

USB-накопитель : Расширяет пользовательскую память, которую можно использовать для загрузки файлов

элементов графики, шрифтов, форматов этикеток, баз данных и команд объемом до 32 ГБ. Также можно

обновлять прошивку принтера, копируя новую версию на карту памяти USB.

Подключение USB клавиатуры к принтеру для работы в «Автономном» режиме.

Подключение USB сканера к принтеру для работы в «Автономном» режиме.

Использование дополнительной памяти

USB-накопитель : Она поддерживает функцию горячего подключения; принтер создаст папку "\LABELDIR" и

подключит "USB-накопитель пользователя" к "Расширенной памяти" автоматически после установки

пользователем карты памяти USВ в принтер GoDEX модели "i".

Подключите принтер со вставленным USB-накопителем к ПК через через USB или Ethernet порт и запустите

программу "GoLabel" для загрузки файлов элементов графики, шрифтов, форматов этикеток, баз данных и

команд на принтер.

Подробное описание процедур загрузки вы можете найти в разделе "Онлайн помощь GoLabel".

Использование для обновление прошивки

Извлеките USB-накопитель из принтера и вставьте ее в порт USB на ПК, удалите файл прошивки "*.bin" из папки

"\LABELDIR\FW" на USB-накопитель, если она существует; либо создайте папку "\LABELDIR\FW" на накопителе,

если таковой там нет.

Скопируйте новую версию прошивки "xxxx.bin" в папку "\LABELDIR\FW". Затем извлеките USB-накопитель

и вставьте его обратно в принтер, на котором нужно обновить прошивку.

Принтер обновит прошивку автоматически, когда обнаружит, что версия прошивки в папке "\LABELDIR\FW" на USB-

накопителе является более свежей, чем на принтере.

Не извлекайте USB-накопитель, пока идет обновление и сообщение "Запись с флэш-карты..." отображается на

дисплее.

Настройка и управление принтера

USB Клавиатура



При подключении USB-клавиатуры к принтеру на сенсорном дисплее отобразится «Переход в Автономный

режим», нажмите клавишу «Y» на клавиатуре, чтобы войти в меню «Режим клавиатуры».



Здесь есть шесть под-меню: «Отзыв этикетки», «Код страны», «Кодовая страница», «Настройка часов»,

«Настройка базы данных».

В меню "Отзыв этикетки" возможно только управление с клавиатуры, как описано ниже:

1. Нажмите клавишу "ESC" для выхода из автономного режима или возврата к предыдущему диалогу.

2. Нажмите "F1", это позволит принтеру перейти из режима готовности в автономный режим.

3. Нажатие клавиши "ENTER", клавиш "стрелок" и клавиш "с буквами" позволит выполнить ввод с клавиатуры,

как обычно на ПК, для возврата этикетки в автономном режиме.

USB Сканер



При подключении USB сканера к принтеру на сенсорном дисплее отобразится «Переход в Автономный

режим», нажмите клавишу «Y» на клавиатуре, чтобы войти в меню «Режим клавиатуры»



Сканер используется в автономном режиме для сканирования "Серийного номера, переменной" и

количества для печати, тогда как принтер выводит сообщение на ЖК дисплей и ожидает ввода данных.

Порт USB-хост на принтерах моделей "i" и "x" не снабжен функцией концентратора.

Поддерживаются USB-накопители в формате FAT32 и размером не более 32 ГБ. В число
сертифицированных поставщиков входят Transcend, Apace, Patriot, Corsair и Kingston.

Функция загрузки файлов элементов графики, шрифтов, форматов этикеток, баз данных и команд
управляется программой GoLabel на ПК и должна пройти через сам принтер модели "i" или "x".

Пользователь может скопировать всю папку "\LABELDIR" с карты памяти USB на ПК и наоборот.
Копирование подпапок или отдельных файлов в "\LABELDIR" на ПК и обратно не поддерживается.

Примечание

3. Нажмите «Установить программное обеспечение Ethernet NetSetting», экран установки как

правый рисунок, нажмите "Next" (Далее)

ПО NetSetting для Ethernet

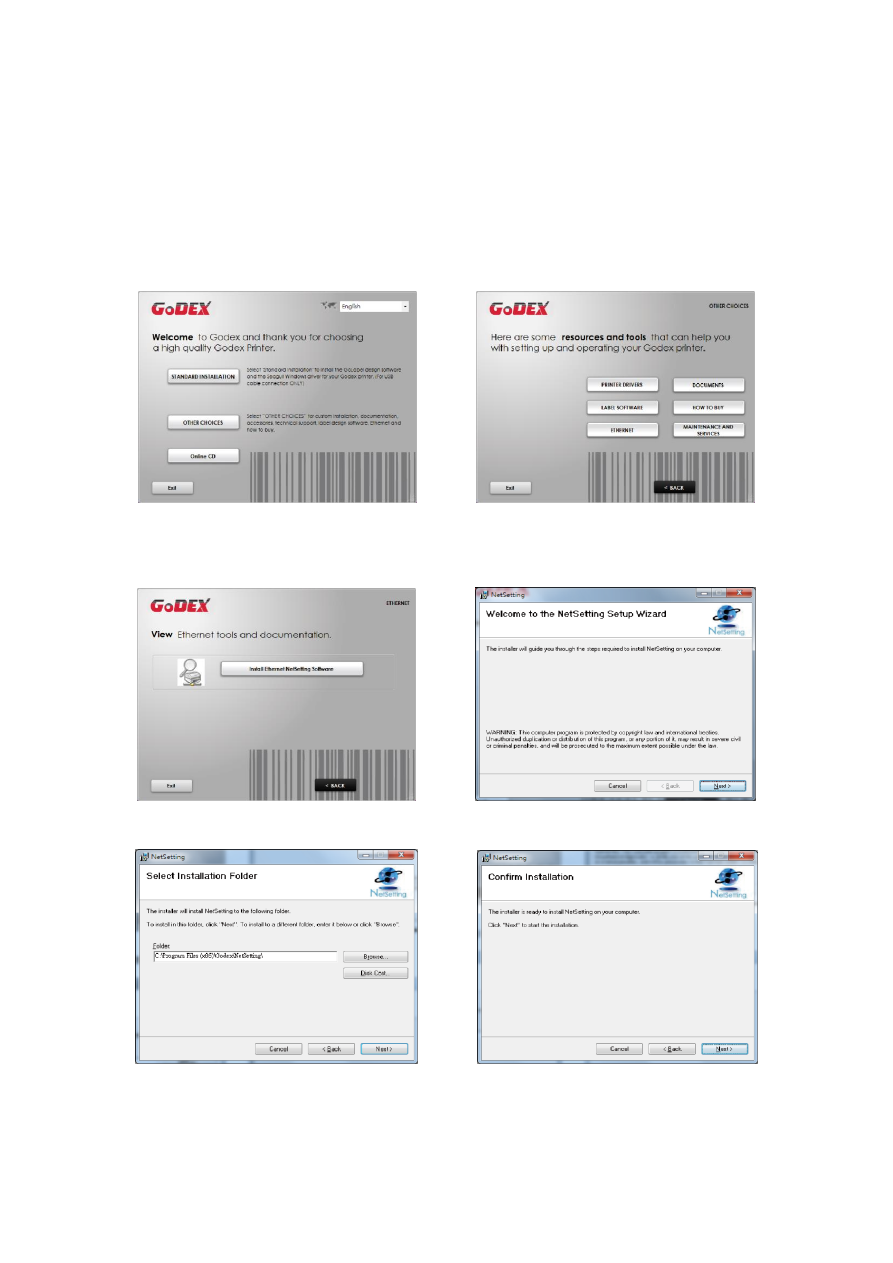

4.1 Установка программного обеспечения NetSetting

Программа NetSetting используется для управления конфигураций сети при подключении к принтеру через
порт Ethernet. Она может быть загружена с официального веб-сайта. Для установки NetSetting выполните
следующие действия.

1. Вставьте компакт-диск продукта в дисковод на управляющем компьютере и выберите “OTHER

CHOICES” (Дополнительные опции) .

2. Нажмите "Ethernet".

4. Укажите “Папку установки".

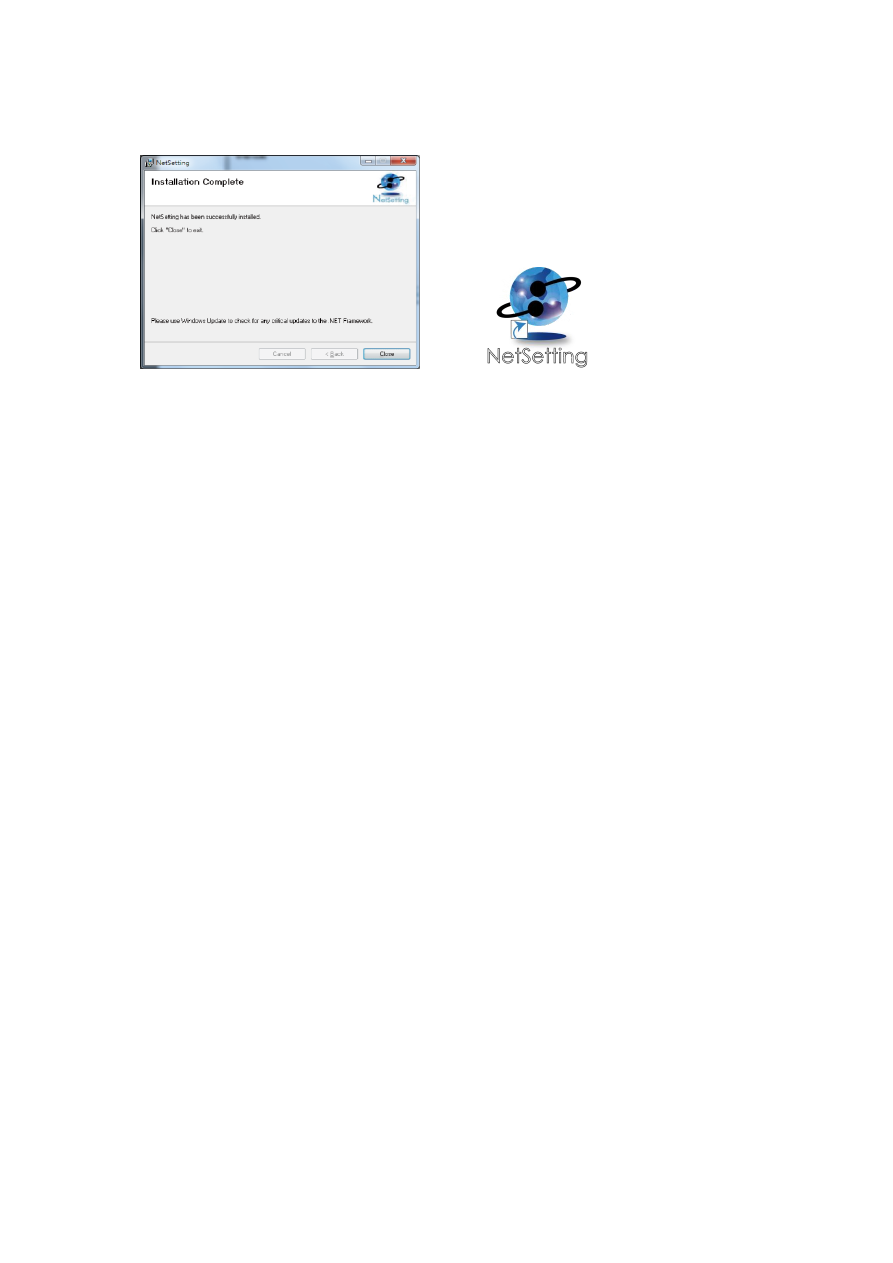

5. После завершения установки вы увидите значок NetSetting на рабочем столе.

ПО NetSetting для Ethernet

ПО NetSetting для Ethernet

ZX1200i

4.2 Интерфейс NetSetting

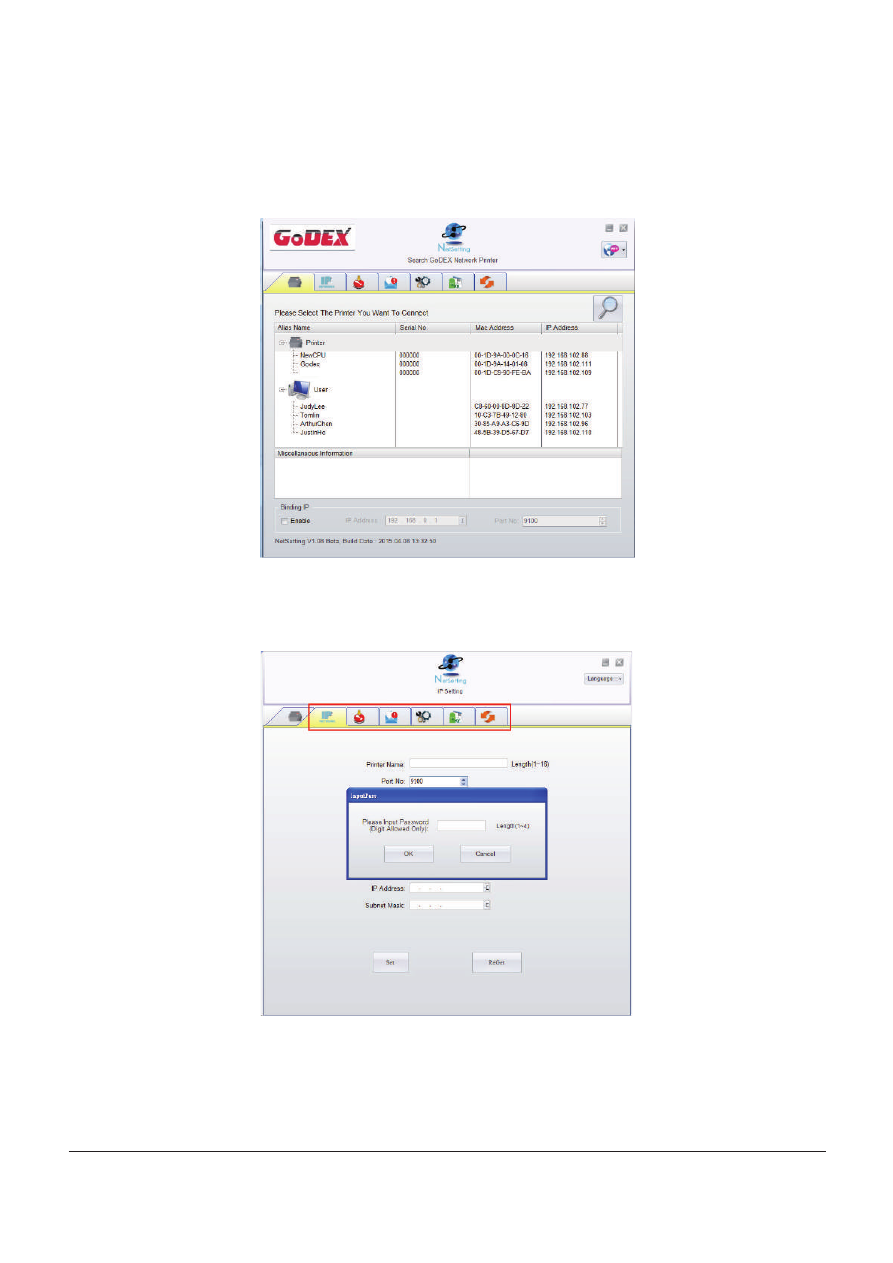

Щелкните на значок NetSetting для запуска программы, появится начальная страница, показанная ниже.
На этой странице отображается основная информация о подключенном принтере и ПК.

Щелкните значок увеличительного стекла для поиска принтеров Godex в сетевой среде, подключенных
через порт Ethernet. После обнаружения подключенного принтера Godex, он будет показан в списке на
начальной странице.

В верхней части интерфейса находятся шесть вкладок, которые можно использовать для настройки
ра

различных параметров сети. Но в целях безопасности данных для входа в меню конфигурации необходим
пароль.

Примечание

***

Пароль по умолчанию - “1111”. Пароль можно изменить позже во вкладке "Настройка IP".

ПО NetSetting для Ethernet

При включен

При включении DHCP, если вы увидите IP адрес вида: IP = 169.254.229.88, Маску сети = 255.255.0.0, Шлюз=

invariable (последнее значение), значит IP-адрес недействителен.

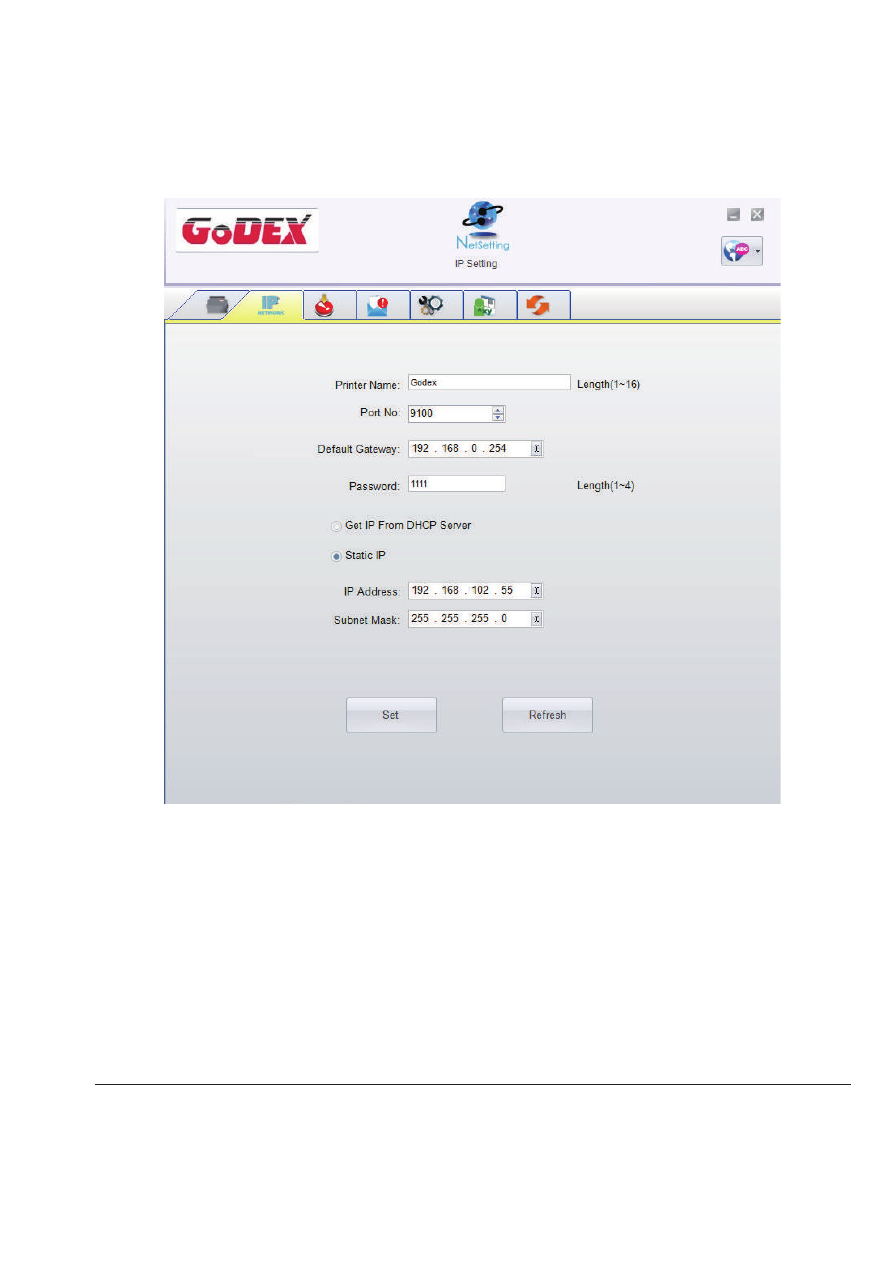

Настройка IP

Во вкладке "IP Settings" ("Настройка IP") можно изменить имя принтера, имя порта, настройки шлюза
и пароль для настройки принтера. Также можно изменить IP адрес принтера по DHCP или
статическому IP.

Нажатие кнопки "Set" ("Установить") применяет настройки, а кнопки "ReGet" ("Обновить") - обновляет их

значения.

Примечание

***

Чтобы полностью воспользоваться преимуществами программы NetSetting, необходимы знания основных

пр

принципов работы с сетью. За необходимой информацией о настройках сети обращайтесь к своему сетевому

администратору.

ПО NetSetting для Ethernet

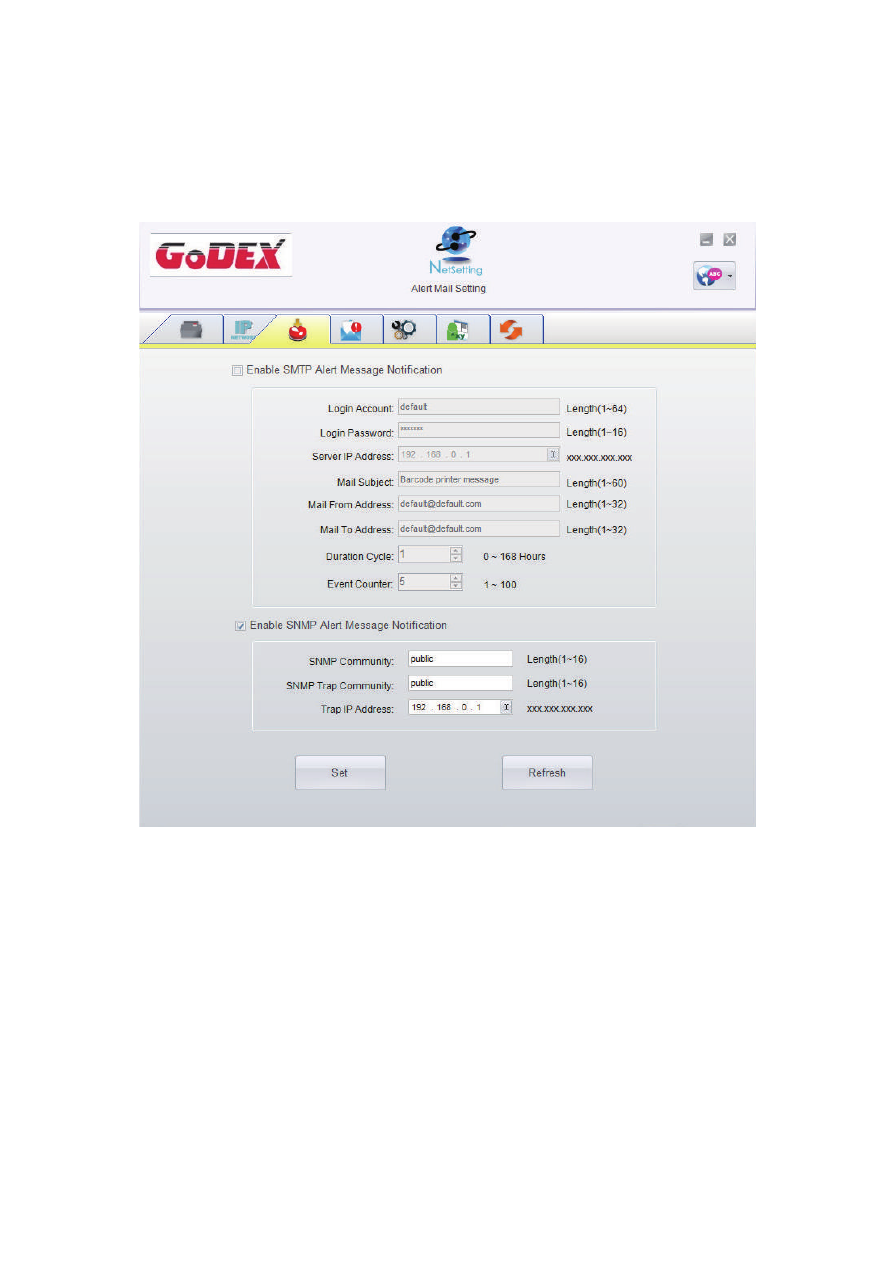

Настройка пути уведомлений

При возникновении ошибки на принтере, NetSetting будет отправлять уведомления на указанный адрес
электронной почты. Уведомления отправляются по протоколу SMTP и/или SNMP.
Установить или изменить конфигурации протоколов SMTP и SNMP можно на вкладке “Настройка пути
уведомления”.

Нажатие кнопки "Set" ("Установить") применяет настройки, а кнопки "ReGet" ("Обновить") - обновляет их значения.

ПО NetSetting для Ethernet

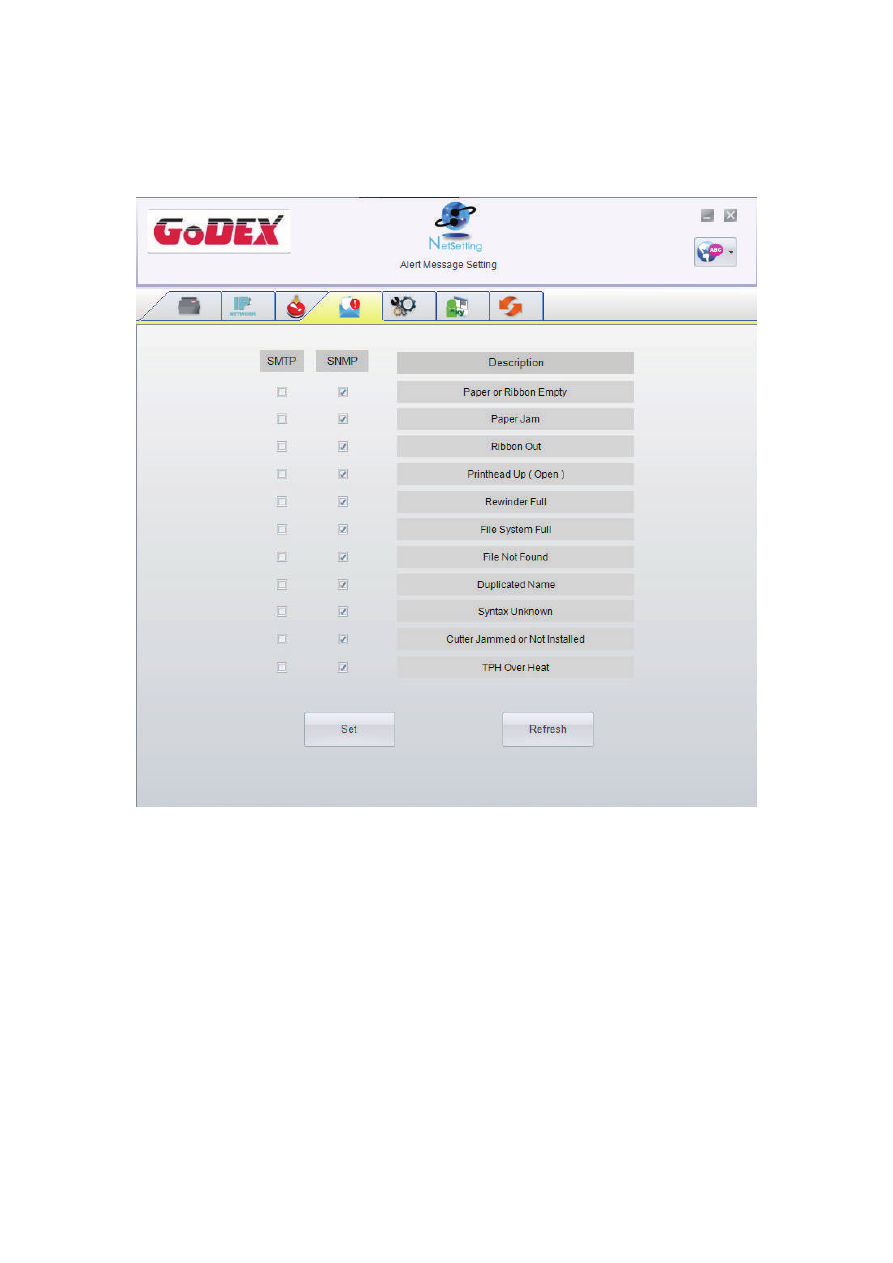

Настройка уведомлений

При использовании функции уведомления, можно решить, какие ошибки следует отправлять оператору.
Кроме того, уведомления могут быть настроены для отправки по протоколам SMTP, SNMP или обоим.

Нажатие кнопки "Set" ("Установить") применяет настройки, а кнопки "ReGet" ("Обновить") - обновляет их значения.

ПО NetSetting для Ethernet

ZX1200i

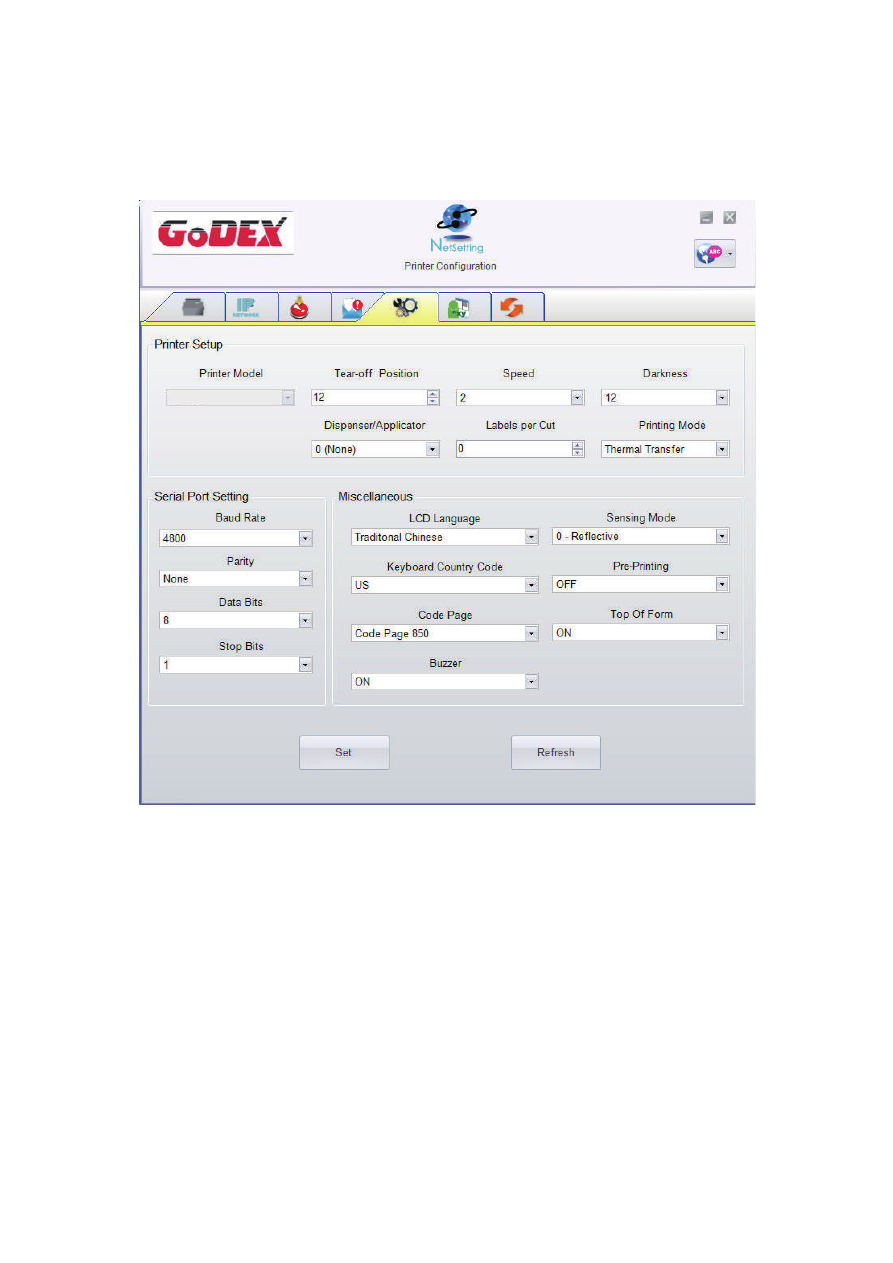

Конфигурация принтера

Установка или изменение конфигураций подключенного принтера. Большинство основных настроек
можно выполнить на этой странице.

Нажатие кнопки "Set" ("Установить") применяет настройки, а кнопки "ReGet" ("Обновить") - обновляет их значения.

содержание .. 1 2 3 4 ..
