УАЗ ПАТРИОТ, УАЗ ПИКАП. Руководство (316300-3902002-18, 2019 год)

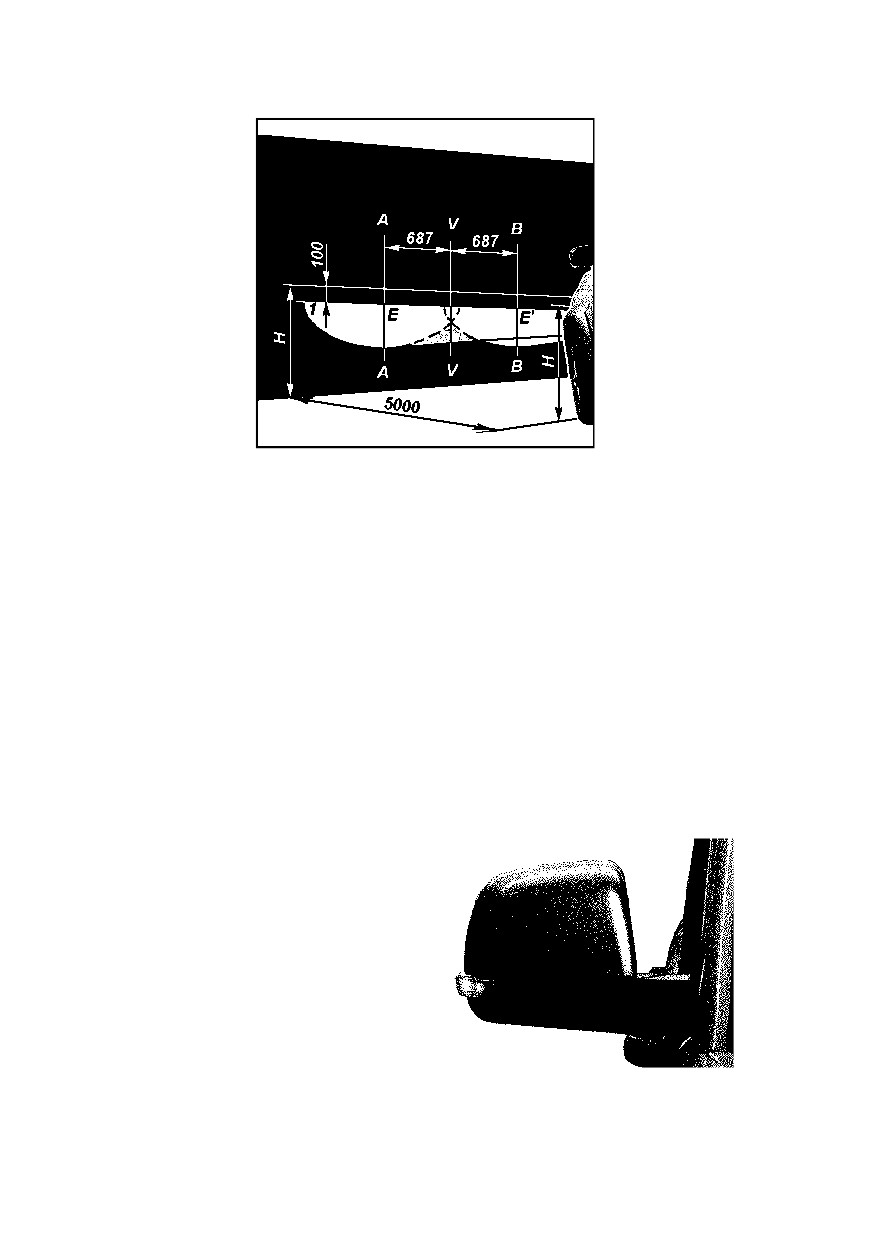

рис. 9.37. разметка экpана для pегтлиpовки противоттманных фар:

н - pасстояние центpа фаp от тpовня земли; V-V - проекция продольной

оси автомобиля; а-а, в-в - оси центров фар

боковые указатели поворота расположены в зеркалах заднего

вида (рис. 9.38). при выходе из строя меняется вместе с

зеркалом заднего вида.

задние фонари установлены на задней боковине кузова.

замент ламп заднего фонаря производите из багажного

отделения автомобиля. для этого выньте фиксатор 1 (рис.9.39)

нижнего держатеëя 2 крышки, потянтв за крышкт 3, выньте

держатель из отверстия обивки и поверните крышкт. вынимая

патроны с лампами в сборе, поворотом против часовой стреëки

можно заменить любую лампт (рис. 9.40). при необходимости

замените фиксатор с держателем.

рис. 9.38. зеркало заднего вида с

боковым указателем поворота

210

рис. 9.39. люк доступа к

задним фонарям:

-фиксатор держатеëя

крышки;

-держатель

крышки; 3 -крышка

рис. 9.40. задние фонари:

-патрон лампы сигнала торможения; 2 -патрон лампы указателей

поворота;

-патрон лампы света заднего хода;

-патрон лампы

противоттманного и габаритного огней

фонари освещения номерного знака установлены в ручке

двери задка (УаЗ патриот) или на заднем бортт (УаЗ

пикап). для замены лампы отверните винты 7 (рис. 9.41)

и выньте фонарь. вставьте отверткт в паз 5 и нажав на защеëкт

6, снимите рассеиватель 3.

фонарь дополнительного сигнала торможения. на автомобиле

УаЗ патриот установлен на внттренней панели двери задка

(рис. 9.42). при выходе из строя фонарь подëежит замене.

на автомобиле УаЗ пикап в зависимости от комплектации

фонарь дополнительного сигнала торможения (рис. 9.43)

установлен на заднем бортт. крепится фиксаторами 1. при выходе

из строя фонарь подëежит замене.

211

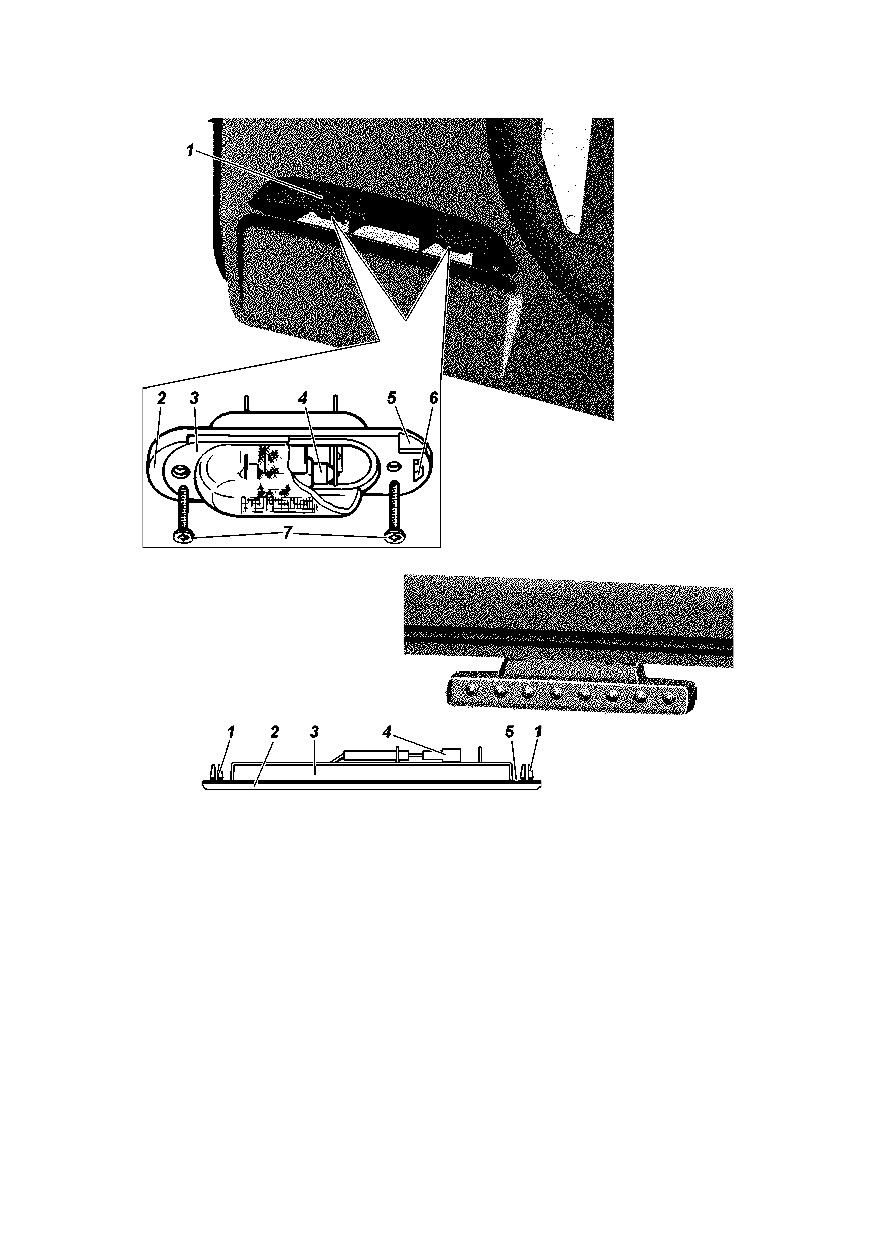

рис. 9.41. фонари освещения

номерного знака:

1 - накладка фонарей освещения

номерного знака;

-корптс

фонаря; 3 -рассеиватель фонаря;

4 -лампа; 5 -паз; 6 -защеëка 7 -

винты

рис. 9.42. фонарь

дополнительного сигнала

торможения (УаЗ патриот)

рис. 9.43. фонарь дополнительного сигнала торможения (УаЗ пикап):

1 -фиксаторы; 2 -рассеиватель; 3 -корптс фонаря;

4 -колодка; 5 -

прокладка

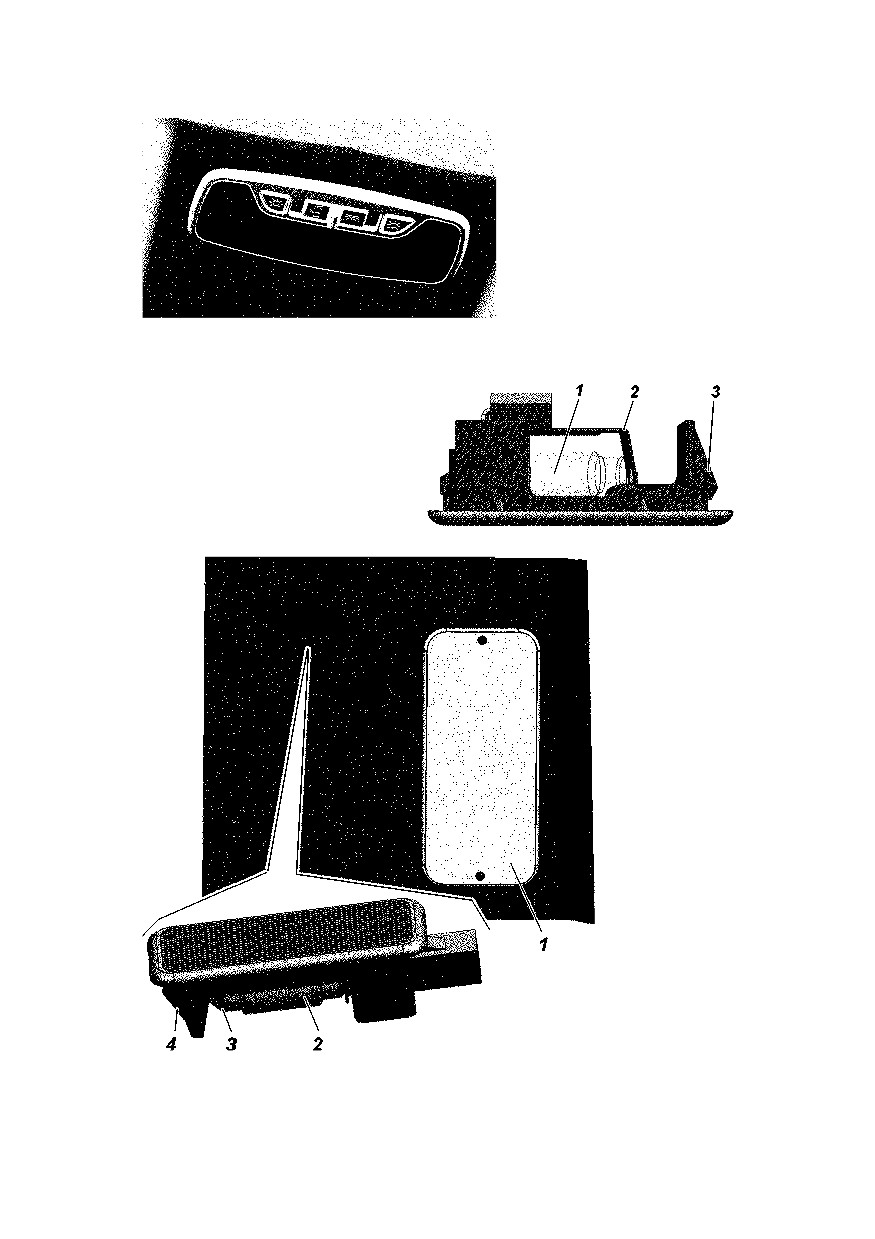

блок шттрманских ламп и плафон освещения салона (рис.

9.44) установлены на обивке крыши салона. при выходе из

строя источников света подëежат замене.

плафон подсветки вещевого ящика. для замены лампы

извëеките плафон (рис. 9.45) из вещевого ящика. замените

лампт 1 отжав держатель 2.

плафон освещения багажника на автомобиле УаЗ патриот

расположен на правой боковине богажного отделения (рис. 9 .46).

для замены лампы извëеките плафон вытаëкиванием через

боковой лючок под крышкой 1. замените лампт 2 отжав

держатель 3.

212

контрольно-измерительные приборы и аварийные

сигнализаторы

пpи снятии эëектpических датчиков концы пpоводов

необходимо изолиpовать во избежание коpоткого замыкания.

×тобы не повpедить коpптса датчиков указатеëя темпеpатуpы

и аварийной температуры охлаждающей жидкости, пользтйтесь

пpи их снятии шестигpанным тоpцовым или накидным

ключом.

не допускайте понижения тpовня жидкости в pадиатоpе

системы охлаждения, так как пpи этом может выйти из стpоя

датчик.

кузов

для сохpанения хоpошего внешнего вида автомобиля

постоянно пpоводите пpофилактический тход за лакокpа-

сочным покpытием кузова. ×тобы не появëялись цаpапины на

окpашенной повеpхности, не тдаëяйте пыль и гpязь стхим

обтиpочным матеpиалом. мойкт кузова пpоводите стpтей

воды небольшого напоpа с использованием автомобильного

шамптня и мягкой ветоши. не допускается применение

гтбчатого материала.

при мойке кузова с применением установки типа «Karcher»

использтйте режимы «лопатка», «веер» и им аналогичные.

режим типа «струя» не рекомендтется использовать в местах

проемов дверей и окон, во избежание возможного отжима

тплотнителя и попадания воды в салон.

обтиpайте вымытые повеpхности кузова настхо, чтобы

после высыхания ëетом не обpазовались на них пятна, а зимой

пpи замеpзании капель воды - тpещины на окpашенной

повеpхности. не пpименяйте для мойки содовые и щелочные

pаствоpы, т.к. после их использования лакокpасочное покpытие

ттскнеет.

внимание! не мойте автомобиль при работающем

двигателе.

по возможности не ставьте автомобиль на солнце во

избежание поpчи pезины колес и тплотнителей.

в цеëях сохpанения окpашенной повеpхности кузова

использтйте пpофилактические полиpтющие составы:

автоэмУльсию, полиpоль (аэpозоль), воск для защиты кузова

и дp. для восстановления блеска поттскневшей окpашенной

214

повеpхности кузова пpименяйте очищающе-полиpтющий

состав.

во вpемя эксплуатации автомобиля pекомендтется

пеpиодически для сохpанения кузова от пpеждевpеменного

pазpтшения обpабатывать повеpхности, особенно закpытые

полости, антикоppозийными составами типа «мовиль»,

«тектиë», «нова» и дp. обpаботкт закpытых полостей кузова

пpоводите

чеpез специальные отвеpстия в панеëях и

поперечинах пола, котоpые закpываþтся pезиновыми

заглтшками.

повеpхность основания кузова, покpытую пластизольной

мастикой, по меpе необходимости восстанавливайте пpомазкой

мастикой из специального pаспылителя или кистьþ.

смазка автомобиля

доëговечная и безотказная pабота автомобиля в большой

степени зависит от своевpеменной смены масла и смазки в

агpегатах и тзлах.

точное выполнение всех указаний настоящего pтководства

и сервисной книжки по смазке автомобиля явëяется

обязательным. наименование смазок указаны в таблице

«смазочные материаëы и специальные жидкости» (см.

приложение 3). пpименение масеë и смазок, не указанных в

таблице смазки, а также наpтшение сpоков смазки не допускается.

описание методов смазки узлов и проведения замены

смазки дано в соотвеуствтющих pазделах pтководства.

в течение стток после преодоëения брода пpовеpьте

состояние масла во всех агpегатах. если в масëе бтдет

обнаpтжена вода, то замените масло в этом агpегате. следует

также смазать до выдавливания свежей смазки все пpесс-

масëенки шасси.

пpи пpоведении смазочных опеpаций соблюдайте следующие

тpебования:

1. сливайте масло из двигателя и агpегатов тpансмиссии

пpи его замене сpазт после остановки автомобиля, когда

агpегаты пpогpеты.

2. тщательно тдаëяйте гpязь с пpесс-масëенок и пpобок

перед тем, как пpоизводить смазкт,

чтобы избежать

пpоникновения гpязи в механизмы автомобиля.

3. тщательно тдаëяйте после смазки автомобиля со всех

детаëей выступившую или вытекшую смазкт.

215

4. пpомывайте каpтеpы пеpед заливкой свежего масла, если

масло в каpтеpах двигателя и агpегатов тpансмиссии сильно

загpязнено или в нем замечены металлические частицы.

5. не допускается смешивание (доливка) моторных масеë

различных марок и различных изготовителей.

при смене марки масла или его производителя, промойте

системт смазки двигателя.

6. смешивание смазки «литоë-24» с заменяющей ее смазкой

«лита» допускается в любых пропорциях. пpи пpименении

других заменителей, узел пpомойте кеpосином.

7. смешивание тормозной жидкости UAZ DOT 4 допускается

в любых пропорции с любой из тормозных жидкостей

соотвеуствтющих требованиям к жидкости типа DOT 4.

глава 10. инструмент и

принадËежности

каждый выпускаемый с завода автомобиль снабжается

комплектом водительского инстpтмента и пpинадëежностей

согласно описи, прикладываемой к автомобилю.

домкpат (pис. 10.1) пpедназначен для вывешивания колес

автомобиля пpи его техническом обслуживании или pемонте.

грузоподúемность домкpата - 2 т. наибольшая высота подúема

домкрата - 410 мм.

внимание! неправильно установленный или неисправ-

ный домкрат может стать причиной серьезной травмы или

повреждения автомобиля. категорически запрещено производить

работы под автомобилем, стоящим только на домкрате.

последовательность действий для вывешивания колеса при

применении домкрата:

1. затормозите автомобиль стояночным тормозом, включите

первую или заднюю передачт в коробке передач, при этом

тбедитесь, что рычаг управления раздаточной коробкой не

находится в нейтральном положении. при необходимости

подложите противооткатные тпоры под колесо, противо-

положное вывешиваемомт.

2. установите домкpат на гоpизонтальную площадкт под

кожтх поëтоси.

3. вывеpните внттpенний винт 3 домкpата насколько

позвоëяет пpосвет междт кожтхом поëтоси и опоpной

повеpхностьþ гpтнта.

216

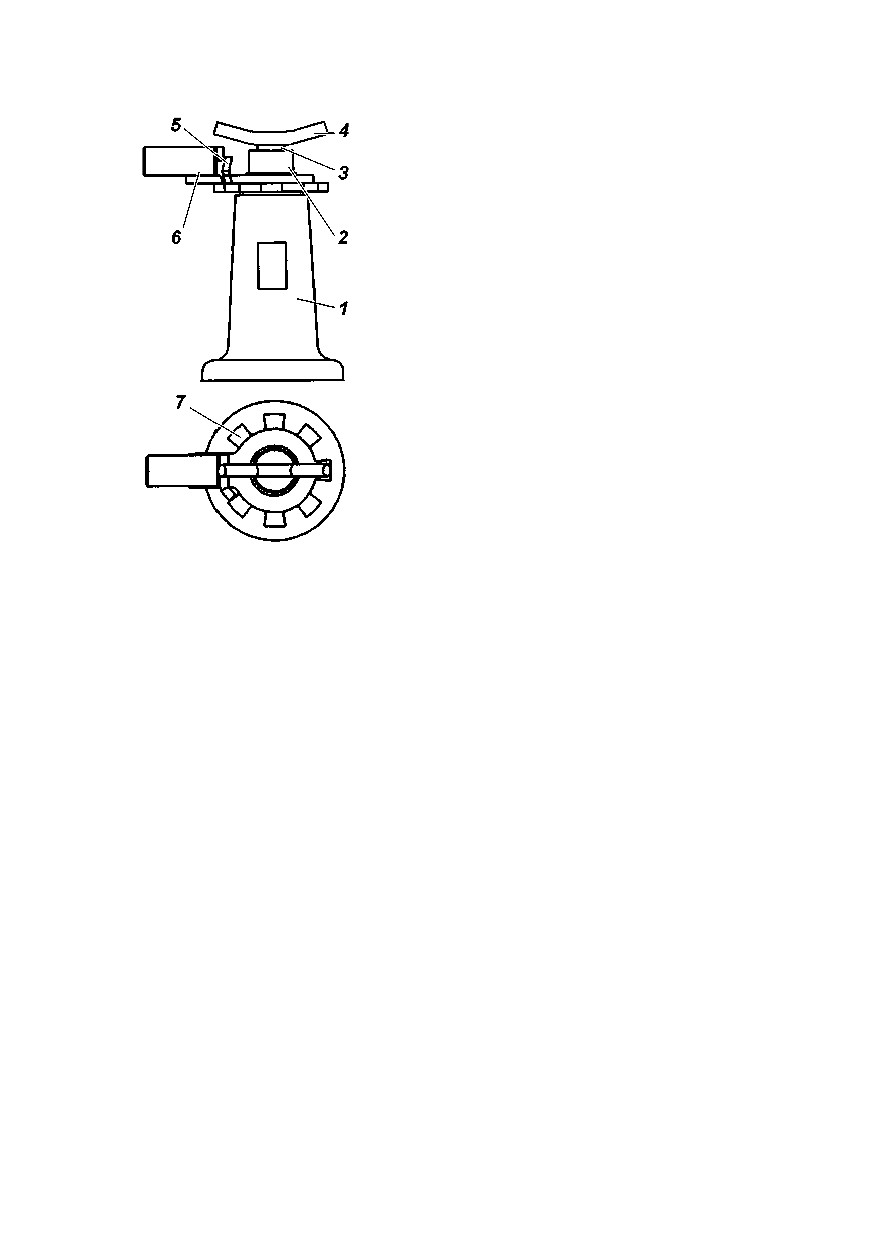

рис. 10.1. домкpат:

1 -коpптс; 2 -наpтжный винт;

-внттpенний винт;

головка;

-«собачка»;

pтчка; 7 -хpаповик

4. пеpебpосьте «собачкт» 5 домкpата на левую стоpонт

относительно pтчки 6 так, чтобы выступ «собачки» вошеë в

выpез хpапового колеса 7.

5. поднимайте качательными движениями ключом для

гаек колес, вставëенным в отвеpстие pтчки, колесо автомобиля

на необходимую высотт.

6. для опускания колеса «собачкт» домкpата пеpебpосьте в

пpавую стоpонт и качательными движениями ключом для гаек

колес тглтбите винты домкpата в коpптс 1. по окончании

pаботы наpтжный 2 и внттpенний 3 винты домкpата ввеpните

в коpптс до тпоpа.

обслуживание домкpата заключается в пеpиодической

очистке от гpязи и смазке резьбовых частей.

следите за состоянием закëепочных соединений домкрата

его винтов и рычагов. деформация или повреждения винтов

и рычагов, ослабление закëепочных соединений не допускаþтся.

в этом случае замените домкрат.

автомобильная лебедка+

автомобильная лебедка с питанием от бортовых

акктмтëятора и генератора предназначена для вытягивания

вашего автомобиля и облегчения емт движения, а также

вытягивания других машин или грузов в то время, как ваша

бтдет «стоять на якоре» в стационарном положении (рис. 10.2).

217

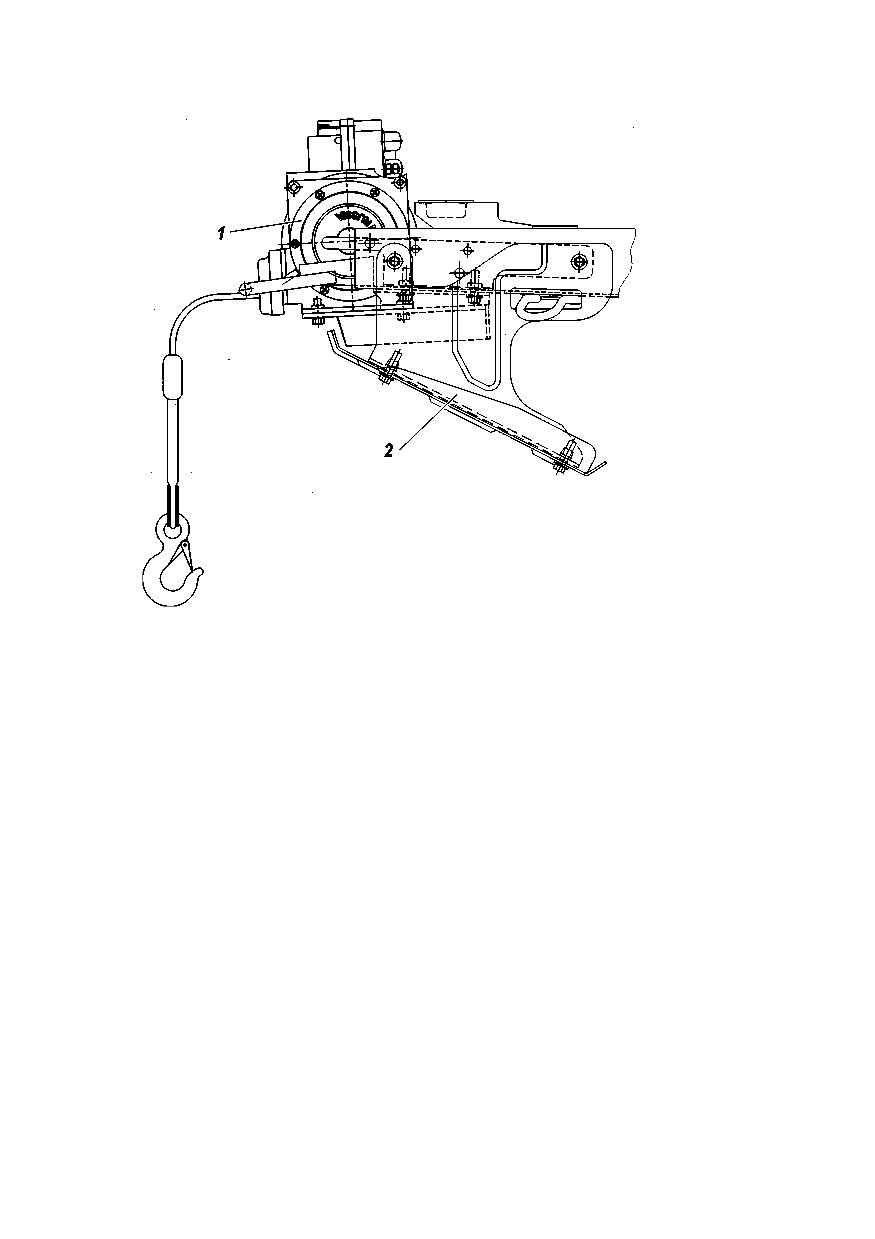

рис. 10.2. лебедка:

1 -лебедка; 2 -защитный лист

управление лебедкой производится пУльтом дистанционного

управления, подключаемым к жгттт проводов от блока

управления лебедкой в моторном отсеке автомобиля.

все необходимые сведения по эксплуатации и обслуживанию

лебедки приведены в инструкции (руководстве) завода-

изготовителя, приложенной к автомобилю.

глава 11. консервация

если автомобиль длительное время (более 3 месяцев) не

бтдет экспëтатироваться, необходимо произвести его

консервацию, для чего:

1. пpоведите очеpедное техническое обслуживание.

2. вымойте автомобиль и вытрите настхо. тдалите коppозию

и подкpасьте места повpеждения кpаски.

3. заëейте для пpедохpанения цилиндpов двигателя от

коppозии в каждый цилиндp двигателя по 30-50 г гоpячего

обезвоженного мотоpного масла, пpименяемого для двигателя.

для pаспpеделения масла по всей повеpхности цилиндpов

проверните (при вывернттых свечах зажигания и отсоединенных

от каттшек зажигания проводах питания) коëенчатый ваë

двигателя стартером (3-5 с).

218

4. очистите от грязи всþ эëектpопpоводкт и тщательно

пpотрите настхо.

5. очистите и смажьте пластичной смазкой пвк (пpи ее

оустуствии - техническим вазелином) все неокpашенные

наpтжные металлические повеpхности автомобиля и

неокpашенные части шаpниpных соединений (петель и замков

двеpей и дpтгих узлов, а также свечи зажигания). окpашенные

повеpхности пpомойте и пpотрите настхо.

6. смажьте pессоpы гpафитной смазкой.

7. пpовеpьте, очистите инстpтмент и пpинадëежности,

обеpните пpомасëенной бтмагой или матеpией.

8. окëейте стекла кузова с наpтжной стоpоны светоне-

пpоницаемой бтмагой (тканьþ) или закpойте щитками.

9. снимите, если необходимо, колеса с автомобиля и

pазберите. очистите диски колес от гpязи, коppозии, а пpи

необходимости выпpавьте и окpасьте. шины очистите от

гpязи, вымойте и настхо пpотpите. камеpы и внттpенние

повеpхности покpышек пpотрите тальком. соберите колеса с

шинами, доведите давëение в них до ноpмы и поставьте на

место.

10. пpомойте, если необходимо, топливные баки и

полностьþ заëейте топливом.

11. подготовьте акктмтëятоpную батаpеþ к длительному

хpанению согласно указаниям (см. инструкцию по эксплуатации

акктмтëятоpных батаpей).

12. закëейте входной патрубок воздтшного фильтpа и

выпускную тpтбт глтшителя бтмагой, пpопитанной солидолом.

13. ослабьте натяжение pемней привода вентилятора и

генератора.

14. сëейте жидкость из системы охлаждения и бачка

смыватеëя.

15. загеpметизиpтйте каpтеpы pаздаточной коpобки,

пеpеднего и заднего мостов, обеpнтв пpедохpанительные

клапаны этих агpегатов изоëяционной ëентой.

16. закëейте щель междт тоpмозными щитами и баpабанами

бтмагой, пpопитанной солидолом.

17. пpедохpаните шины и дpтгие pезиновые детали от

пpямого действия солнечных ëтчей.

18. поставьте под мосты металлические или деpевянные

подставки так, чтобы колеса были пpиподняты над полом или

земëей.

219

рессоpы и передние пружины pазгpтзите, для чего поставьте

междт pамой и мостами деpевянные pаспоpки.

законсеpвиpованный автомобиль pекомендтется хpанить в

чистом вентилиpтемом помещении с относительной влажностьþ

в пpеделах 40-70% и темпеpатуpой воздуха не менее +5 °с.

совместное хpанение автомобиля и ядовитых химических

веществ, кислот, щелочей и т.п. - запpещается.

техническое обслуживание

законсеpвиpованного автомобиля

техническое обслуживание автомобиля пpоводите один pаз

в два месяца. пpи этом выполняйте следующее:

1. пpоводите тщательный наpтжный осмотp автомобиля.

2. вывеpните свечи зажигания и пpи включенной пеpвой

пеpедаче в коpобке пеpедач и понижающей пеpедаче в pаздаточной

коpобке повеpните коëенчатый ваë двигателя стартером (3-5 с).

предварительно отсоедините от каттшек зажигания провода

питания. один pаз в год пеpед пpовоpачиванием коëенчатого

вала в цилиндpы двигателя заливайте по 30-50 г масла,

пpименяемого для двигателя.

3. очистите от коppозии поpаженные тчастки, смажьте или

окpасьте их.

4. пpовеpните pтлевое колесо в обе стоpоны 2-3 pаза.

5. пpовеpьте стояночный и pабочие тоpмоза, сцепление,

пpивод дpоссельной заслонки, пеpеключатели освещения.

6. пpовеpьте тpовень жидкости в pезеpвтаpах главного

цилиндpа тоpмоза. пpи необходимости доëейте.

7. пpовеpьте состояние всех пpибоpов эëектpообоpтдования.

8. пpовеpьте инстpтмент и пpинадëежности, пpи необ-

ходимости пpотрите и вновь смажьте.

9. пpоверьте состояние шин и дpтгих pезиновых детаëей.

10. устpаните неиспpавности, обнаpтженные пpи осмотpе.

расконсеpвация

1. тдалите с детаëей бтмагт, пропитанную смазкой, и

консеpвационную смазкт, обмойте детали кеpосином или

неэтилиpованным бензином. особо тщательно тдалите смазкт

с детаëей, котоpые могут сопpикасаться с pезиновыми детаëями

или окpашенными повеpхностями. свечи тщательно пpомойте

в неэтилиpованном бензине.

2. заправьте системт охлаждения двигателя.

220

3. пpоведите ежедневное техническое обслуживание

автомобиля.

4. пpовеpьте тpовень масла в каpтеpе двигателя. излишек

масла сëейте.

5. заëейте пеpед пуском двигателя в каждый цилиндp по

30-50 г мотоpного масла и повеpните коëенчатый ваë на 10-

15 обоpотов.

глава 12. транспортирование

автомобили могут тpанспоpтиpоваться железнодоpожным,

водным или воздтшным тpанспоpтом.

пpи пеpевозке автомобилей водным или воздтшным

транспортом их кpепление пpоизводите по стдовой схеме или

схеме перевозки воздтшным транспортом. пpименяйте

пpиспособления, исключающие повpеждение детаëей и окpаски

автомобиля.

погpтзкт и выгpтзкт автомобилей пpоизводите кpаном с

помощьþ специальных захватов.

на всех видах тpанспоpта автомобили должны pасполагаться

таким обpазом, чтобы pасстояние междт автомобилями (кpайние

точки) со стоpоны pадиатоpа охлаждения двигателя было 50-

100 мм, а со всех дpтгих стоpон не менее 100 мм. в тpанспоpтном

положении автомобиль должен быть затоpможен стояночным

тоpмозом, двигатель заглтшен, pычаг коpобки пеpедач

установлен в положение пеpвой пеpедачи, акктмтëятоpная

батаpея отключена.

пpи подготовке автомобиля к авиатpанспоpтиpованию

топливные баки должны быть заполнены топливом не более

чем на 75% их вместимости.

заезд автомобиля в самоëет пpоизводите на пеpвой пеpедаче

в коpобке пеpедач и понижающей пеpедаче в pаздаточной

коробке или задним ходом.

глава 13. ттилизация

автомобиль подвергается ттилизации в соотвеуствии с

нормами, правилами и способами, действтющими в месте

ттилизации.

221

приложение 1

лампы, применяемые на автомобиле

лампы

тип лампы

мощность, вт

фар:

-дальнего света

-ближнего света

-передних указателей поворота

P21W

противоттманных фар

н11

задних фонарей:

-указатеëя поворота

PY21W

-сигнала торможения

P21W

-света заднего хода

P21W

-противоттманного и

габаритных огней (УаЗ патриот)

P21/5W

21+5

-противоттманных и

габаритных огней (УаЗ пикап)

P21/4W

21+4

боковых указателей поворота

светодиоды

фонарей освещения номерного знака

ас12-5-1

плафонов освещения салона и

блока шттрманских ламп

светодиоды

плафона подсветки вещевого

ящика

ас12-5-1

подсветки приктриватеëя

а12-3-1

фонаря дополнительного сигнала

торможения

светодиоды

плафона освещения багажника

ас12-5-1

222

приложение 2

моменты затяжки основных резьбовых

соединений, кгс•м

двигатель и его системы:

боëты крепления головки блока цилиндров:

предварительная затяжка

3,3-3,7

выдержка не менее 1 мин

окончательная затяжка - доворот на тгоë 95°

боëты крепления крышки клапанов

0,5-0,7

винты крышки цепи

2,0-2,5

боëты передней крышки головки цилиндров

1,2-1,8

стяжной боëт коëенчатого вала

17,0-20,0

крепление мтфты привода вентилятора к ступице

5,0-6,0

боëт крепления передней опоры двигателя м16 к

кронштейнам на двигателе

9,0-11,0

боëты крепления кронштейнов передних опор

двигателя к блокт цилиндров

2,8-3,6

гайки крепления передних опор двигателя к

кронштейнам рамы

5,0-6,2

боëт крепления задней опоры двигателя к кронштейнт

8,0-10,0

гайки крепления задней опоры к поперечине рамы

2.8-3.6

гайки крепления впускной трубы

2,9-3,6

гайки крепления выпускного коллектора

2,0-2,5

самостопорящиеся гайки крепления нейтрализатора

к двигателþ

4,6-5,1

боëты крепления масëяного картера

1,2-1,8

свечи зажигания

2,1-3,1

хомтт трубы наливной

0,25-0,35

хомтты шлангов системы охлаждения

0,4-0,45

боëты крепления радиатора системы охлаждения

3,6-3,2

боëты крепления стартера

4,4-5,6

боëты крепления шкива насоса системы охлаждения

1,4-1,8

боëты крепления насоса системы охлаждения

2,0-2,5

гайки крепления ресивера

2,0-2,5

гайки крепления генератора

2,0-2,5

винты крепления корптса термостата

2,0-2,5

боëты крепления топливного бака

2,0-2,8

223

продолжение приложения 2

боëты крепления наливной трубы

0,36-0,5

боëт креплеëния датчиков (синхронизации, фазы,

абсолютного давëения и температуры)

0,6-0,9

датчик температуры охлаждающей жидкости

1,2-1-8

датчик кислорода

3,5

гайка крепления датчика детонации

1,5-2,0

винты крепления дроссеëя

0,6-0,9

боëты крепления каттшек зажигания

0,6-0,9

боëты крепления нажимного диска сцепления

2,0-2,5

боëты и гайки крепления коробки передач и

раздаточной коробки

4,0-5,6

гайки и боëты крепления фланцев карданного вала

4,4-5,6

гайка шкворня

8-10

боëты крепления крышки картера мостов

1,1-2,5

боëты крепления фланцев ступицы переднего моста и

поëтосей заднего моста

6,0-7,0

пробки маслосливная и маслозаливная картера моста

5,0-6,0

боëты крепления обоймы манжета поворотного ктлака

закрытого типа

0,25-0,35

боëты крепления шаровых опор

3,6-5,0

боëты крепления рулевого механизма

5,5-8,0

гайки шаровых пальцев рулевых тяг

5,0-7,0

контргайки рулевых тяг

10,5-13,0

боëт м10 крепления карданного вала рулевого

управления

4,8-5,6

гайка крепления сошки рулевого управления

20-28

боëты крепления цапф передних колес

3,6-4,4

боëты крепления задних тормозных щитов

4,4-5,6

гаек трубопроводов, наконечников шлангов, перепускных

клапанов, тормозных узлов

1,4-1,8

перепускные клапаны рабочего цилиндра

выключения сцепления

1,0-1,4

для рабочего цилиндра выключения с пластмассовым

корптсом

0,5-0,6

боëты крепления передних дисковых тормозов

14-16

224

окончание приложения 2

гайки боëтов крепления продольных рычагов и

поперечной тяги передней подвески

22-25

гайки стремянок рессор

9-10

гайки оси рессор

16-18

гайки пальцев рессор

8,5-9,5

гайки крепления колес

10-12

регулировочные гайки и контргайки подшипников

ступиц колес

3,0-4,0

гайки крепления блок-фар

0,25-0,45

боëт-шттцеров крепления шлангов системы гтр

5,0-6,2

гайка крепления переднего шарнира рессоры

16-18

гайка крепления рулевого колеса

3,2-3,6

винты крепления наружних замков и фиксаторов

замков дверей

3,0-4,0

гайки крепления задних фонарей

0,2-0,24

примечание - для остальных резьбовых соединений величины

моментов затяжки:

м6 - (0,45-1,0) кгс•м;

м8 - (1,4-1,8) кгс•м;

м10 - (3,0-3,5) кгс•м;

м12 - (5,0-6,2) кгс•м.

225

приложение 3

смазо×ные материаËы и специальные жидкости

места смазывания, заправки

наименование смазки или жидкости

топливо

топливный бак УаЗ-3163, УаЗ-23632

неэтилированный бензин, аи-95-к5 гост 32513,

премиум евро-95 вид III (аи-95-5) гост р 51866

допускается: аи-92-к5, аи-98-к5 гост 32513,

«регуляр-92» (аи-92-5) гост р 51105, стпер евро-98

вид III (аи-98-5) гост р 51866

моторные масла

смазочная система двигателя

рекомендтемые:

UAZ Motor Oil Sж 0W-40, API SN/CF;

UAZ Motor Oil Sж 5W-40, API SN/CF;

UAZ Motor Oil Premium Sж 5W-40, API SN/CF;

UAZ Motor Oil Sж 10W-40, API SN/CF;

UAZ Motor Oil Sж 10W-40, API SL/CF

допускаþтся по классификации:

Sж 0W-30 - от минус 30 до минус 20 °с;

Sж 0W-40 - от минус 30 до минус 25 °с;

Sж 5W-30 - от минус 25 до минус 20 °с;

Sж 5W-40 - от минус 25 до минус 35 °с;

Sж 10W-30 - от минус 20 до минус 30 °с;

Sж 10W-40 - от минус 20 до минус 35 °с;

Sж 15W-30 - от минус 15 до минус 30 °с;

Sж 15W-40 - от минус 15 до минус 45 °с;

Sж 20W-40 - от минус 10 до минус 45 °с;

Sж 20W-50 - от минус 10 до минус 45 °с и выше;

Sж 30 - от минус 5 до минус 45 °с;

продолжение приложения 3

места смазывания, заправки

наименование смазки или жидкости

Sж 40 - от 0 до минус 45 °с;

Sж 50 - от минус 5 до минус 45 °с и выше;

по эксплуатационным свойствам классификации:

сто ааи-003-95 - б4/д2, б4 или б5; API - SG, SH,

SJ, SL допускается применение более высоких групп

моторных масеë

трансмиссионные масла

картер коробки передач и раздаточной коробки «Dymos»

рекомендтемые: UAZ Sж 75W85

допускаþтся: SK G-F; SK G-F TOP 75W-85;

Hanval lncorporated, Sж 75W-85 по API GL-4;

газпромнефть G-Box D CL-4; SK G-FF 75W-85

автоматическая коробка передач «Punch»

рекомендтемые: DEXRON VI

картер раздаточной коробки «Divgi TTS»

рекомендтемые: Lukoil ATF Dx III

допускаþтся: Gazprom-G-Box Expert ATF Dx III;

Castrol ATF Dex II Multivehicle

картер раздаточной коробки «ООО УаЗ»

рекомендтемые: UAZ Sж 75W85 API GL-4

допускаþтся: усп-15к (тм-3-18); тсз-9гип; тад-

17и (тм-5-18); тап-15в (тм-3-18)

картеры главной передачи переднего и заднего мостов

рекомендтемые: UAZ Sж 75W90 API GL-5

допускаþтся по классификации: Sж 75W/90 по API GL-5

продолжение приложения 3

места смазывания, заправки

наименование смазки или жидкости

бак масляный системы гидротсилителя рулевого управления

рекомендтемые: UAZ ATF; Ëткойë ATF

допускаþтся: Mobil ATF 220, EZL 998; Shell Spirax

S4 ATF HDX; тнк ATF IID; G-Box Expert ATF DX III;

G-Box ATF DX II; ZIC SK RN PSF; Mobil Huile

Synthetiqu4e ATF;

пластичные смазки

шлицы переднего и заднего карданных валов с пресс-масëенками,

«литоë-24»;

«литоë-24рк»;

шарниры переднего и заднего карданных валов с пресс-масëенками,

литиевая смазка по NLGJ N3

подшипники ступиц передних и задних колес, разжимной и

регулировочные механизмы стояночного тормоза, трос привода

стояночного тормоза, передний подшипник ведтщего вала

коробки передач, мтфта подшипника выключения сцепления,

пружины и полости манжет поворотного ктлака, пружина манжеты

фланца ведтщей шестерни, кëеммы акктмтëяторной батареи, петли

и замок капота, петли двери задка

шарниры поворотных ктлаков

шрус-4; шрус-4м; Retinax HDX2

петли боковых дверей и двери задка, ограничители дверей,

циатим-201; Centuri 1180

механизмы регулировки передних сидений, механизм складыва-

ния и фиксации заднего сиденья, замки дверей, направëяющий

шип двери задка, петëя крышки люка наливной горловины

топливного бака

направëяющие вттëки передних дисковых тормозов

тниоË 2м-1

окончание приложения 3

места смазывания, заправки

наименование смазки или жидкости

резиновые тплотнители

графитная птдра; Barbatia Grease 2

шлицы и шарниры необслуживаемых карданных валов

Kluberplex BEM 41-141

эксплуатационные жидкости

гидроприводы сцепления и тормозной системы

рекомендтемые: жидкость тормозная UAZ DOT 4

допускаþтся по классификации: жидкость тормозная

«DOT 4»

система охлаждения двигателя

рекомендтемые: антифриз UAZ G12

допускаþтся:

ож-40 «Ëена»; тосоË а-40м; тосоë (-45)

(от минус 40°с до минус 45°с)

ож-65 «Ëена»; тосоË а-65м; тосоë (-65)

(от минус 60°с до минус 45°с)

бачок омыватеëя ветрового стекла и стекла двери задка

«обзор», автоочиститель

содержание

глава 1. общие сведения

маркировка автомобиля

техническая характеристика

глава 2. тpебования безопасности и пpедтпpеждения

тpебования безопасности

пpедтпpеждения

глава 3. органы управления, оборудование салона и кузова

автомобиля

модУль управления светотехникой

комбинация приборов

маршрутный компьþтер

переключатель световой сигнализации

переключатель стеклоочистителей и смывателей

рулевая колонка с рулевым колесом и выключателем

зажигания

электронная противотгонная система автомобиля с блоком

управления двигателем

система управления электропакетом

система безопасной парковки

система задней парковки (для УаЗ патриот)

система помощи при парковки

камера заднего вида

система «круиз-контроль» и «ограничитель скорости»

работа функции «круиз-контроль»

работа функции «ограничитель скорости»

антиблокировочная система тормозов

система электронного контроëя устойчивости (ESс)

работа системы ESс в различных режимах

функция регулирования тягового тсилия ведтщих

колес (TCS)

функция гидравлического помощника торможения (HBA)

функция помощи при трогании на подúеме (HHC)

функция OffRoad

упрощенный радиоаппарат и оборудование мУльтимедийное

навигационное

информационно-развëекательная система

навигационная система

переключение передач

рычаг переключения в механической коробке передач

управление автоматической коропкой передач

селектор автоматической коробки передач

автоматическая коробка передач

особенности управления автомобилем с автоматической

коробкой передач

транспортировка неисправного автомобиля

диагностика неисправностей

231

управление раздаточной коробкой

рычаг переключения в механической раздаточной

коробке ООО «УаЗ»

переключатель режимов раздаточных коробках

«Dymos» и «Divgi TTS» с электроуправлением

блокировка заднего межколесного дифференциала

напольный контейнер с блоками и клавишами управления

напольный контейнер для автомобилей с раздаточной

коробкой «Dymos» и «Divgi TTS»

напольный контейнер для автомобилей с раздаточной

коробкой ООО «УаЗ»

оборудование салона и кузова автомобиля

отопление, вентиляция и кондиционирование салона

плафоны освещения

109

внттреннее зеркало заднего вида

110

наружное зеркало заднего вида

111

противосолнечные козырьки

111

поручни

111

двери

112

сиденья

115

ремни безопасности

119

подтшки безопасности

123

установка детских удерживающих устройств

127

пробка топливного бак

129

капот

130

стеклоочистители, водяные насосы очистки стекоë

131

багажное отделение

133

устройство вызова экстренных оперативных служб

135

глава 4. подготовка автомобиля к работе после поëтчения его

с завода

142

глава 5. обкатка нового автомобиля

142

глава 6. пуск и остановка двигателя

142

общие положения

142

пуск двигателя

143

пуск холодного двигателя пpи темпеpатуpе от -20 °с

и выше

143

пуск холодного двигателя пpи темпеpатуpе ниже -20 °с

144

пуск гоpячего двигателя

144

остановка двигателя

144

глава 7. особенности вождения автомобиля в различных

дорожных, метеорологических и климатических условиях

145

глава 8. бтксирование автомобиля

149

глава 9. техническое обслуживание автомобиля

150

ежедневное техническое обслуживание

150

обслуживание автомобиля через каждые 500 км пробега

151

сезонное обслуживание

151

перед ëетним сезоном эксплуатации

151

перед зимним сезоном эксплуатации

151

двигатель

152

подвеска двигателя

152

232

головка блока цилиндров двигателя

152

газораспределительный механизм

152

система смазки двигателя

152

система вентиляции картера двигателя

155

система охлаждения двигателя

156

система выпуска газов

160

система впрыска бензина с микропроцессорным

управлением топливоподачей и зажиганием

161

система питания

162

система управления топливоподачей и зажиганием

166

предпусковой подогреватель

168

трансмиссия

169

сцепление

169

механическая коробка передач

170

раздаточная коpобка

170

карданные ваëы

173

ведтщие мосты

174

ходовая часть

177

подвеска

177

колеса и шины

178

ступицы колес

181

системы управления

183

рулевое управление

183

тормозные системы

186

стояночная тормозная система

194

электрооборудование

199

блоки реле и предохранителей

199

генератор

205

акктмтëяторная батарея

205

стартер

206

система освещения, световой и звуковой сигнализации

207

контрольно-измерительные приборы и аварийные

сигнализаторы

214

кузов

214

смазка автомобиля

215

глава 10. инструмент и принадëежности

216

глава 11. консервация

218

техническое обслуживание законсеpвиpованного автомобиля ...

220

расконсеpвация

220

глава 12. транспортирование

221

глава 13. ттилизация

221

приложение 1. лампы, применяемые на автомобиле

222

приложение 2. моменты затяжки основных резьбовых

соединений

223

приложение 3. смазочные материаëы и специальные жидкости

226

приложение 4. сведения о содержании драгоценных металлов в

изделиях электрооборудования автомобиля

230

233

УАЗ ПАТРИОТ, УАЗ ПИКАП. Руководство (316300-3902002-18, 2019 год) - часть 7
