99

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

максимальный прогиб настила не должен превышать 1/100

от пролета.

Допускается применять для изготовления лестниц, ограждений

и площадок полимерные материалы и углепластик.

3.10.7.6. Площадки, расположенные на уровне более 0,75 м от

поверхности земли или какой-либо другой поверхности, на кото-
рую возможно падение с площадки, огараживаются с тех сторон,
где возможно падение.

3.10.7.7. Для подъема на круговую площадку резервуара исполь-

зуются отдельно стоящие (шахтные), одномаршевые или располо-
женные вдоль стенки (кольцевые) лестницы.

3.10.7.8. Шахтные лестницы имеют собственный фундамент, к

которому прикрепляются анкерными болтами.

Шахтные лестницы крепятся в верхней части к стенке резер-

вуара распорками. Конструкция распорок изготавливается с уче-
том возможности неравномерной осадки основания резервуара и
фундамента лестницы.

Шахтные лестницы можно использовать в качестве техноло-

гического элемента (каркаса) для наворачивания рулонируемых
полотнищ (стенок, днищ и др.) для их транспортирования к месту
монтажа. В этом случае лестницы оборудуются кольцевыми эле-
ментами диаметром не менее 2,6 м.

3.10.7.9. Одномаршевые лестницы применяются для резерву-

аров с высотой стенки не более 7,5 м. В нижней части марш (ко-
соуры) лестницы опирается на фундамент с анкерными болтами.
В верхней части лестница опирается на верх стенки резервуара
(при радиальном расположении лестницы по отношению к резер-
вуару в плане) или на верхнюю переходную площадку лестницы
(при тангенциальном расположении лестницы).

3.10.7.10. Кольцевые лестницы полностью опираются на стен-

ку резервуара, а их нижний марш не доходит до земли на расстоя-
ние от 100 до 250 мм.

Кольцевые лестницы высотой более 7,5 м оборудуются проме-

жуточными площадками, расстояние между которыми по высоте
составляет не более 6 м.

100

Руководство по безопасности вертикальных цилиндрических

Марши кольцевых лестниц проектируются прямоугольными в

плане или располагаются по винтовой линии (используются для
лестниц без промежуточных площадок для резервуаров с высотой
стенки до 7,5 м).

Кольцевые лестницы, у которых зазор между стенкой резерву-

ара и лестницей превышает 150 мм, оборудуются ограждением как
с наружной, так и с внутренней (у стенки) стороны.

3.10.7.11. Рекомендации по оборудованию маршей шахтных и

кольцевых лестниц:

угол по отношению к горизонтальной поверхности — не бо-

лее 50°;

ширина марша — не менее 700 мм;
ширина ступени — не менее 250 мм;
высота задней стенки ступени — не менее 50 мм;
расстояние по высоте между ступенями одинаковые и не бо-

лее 250 мм;

уклон ступени вовнутрь от 2 до 5°;
ступени изготавливаются из решетчатого, перфорированного

или рифленого металла, препятствующего скольжению;

конструкция марша рассчитывается с учетом нагрузки не ме-

нее 4,5 кН, приложенной в любой точке.

3.10.7.12. Рекомендации по оборудованию ограждений площа-

док и лестничных маршей, состоящих из стоек, перил, промежу-
точных планок и бортовой (нижней) полосы:

расположение стоек на расстоянии не более 2,0 м друг от друга;
верх перил оборудуется на расстоянии не менее 1,25 м от уровня

настила площадки и не менее 1,0 м от уровня ступени лестничного
марша (расстояние по вертикали от носка ступени до верха поручня);

бортовая полоса ограждения площадок оборудуется шириной

не менее 150 мм и располагается с зазором от 10 до 20 мм от на-
стила;

в качестве бортовой полосы лестничных маршей могут исполь-

зоваться косоуры (тетивы), для которых превышение над носком
ступени составляет не менее 50 мм;

101

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

расстояние между перилами, промежуточными планками и

бортовой полосой (или косоуром) не более 400 мм;

перила ограждения соединяются с тетивой лестницы или со

стойкой переходной площадки;

конструкция ограждения рассчитывается с учетом нагрузки

0,9 кН, приложенной в любом направлении к любой точке по-
ручня.

Рекомендуемые ограждения площадок и лестничных маршей

приведены на рис. 24 настоящего Руководства.

3.10.7.13. Катучие лестницы резервуаров с плавающими кры-

шами обеспечивают доступ с переходной площадки на плавающую
крышу при ее положении от нижнего до верхнего рабочего уровня.

Рекомендации по оборудованию катучих лестниц:
угол по отношению к горизонтальной поверхности — от 0 до

50°;

ширина марша (длина ступени) лестницы — не менее 700 мм;
расстояние по горизонтали между носками ступеней — не ме-

нее 200 мм;

расстояние по высоте между ступенями — от 0 до 250 мм;
ступени изготавливаются из перфорированного или рифленого

металла, препятствующего скольжению;

ограждения, расположенные с обеих сторон катучей лестницы,

в соответствии с п. 3.10.7.12;

конструкция катучей лестницы рассчитана с учетом восприятия

усилий, возникающих в процессе движения плавающей крыши, а
также на сосредоточенную нагрузку не менее 5,0 кН и нагрузку от
расчетного веса снегового покрова.

3.10.7.14. Для подъема или спуска к площадкам на высоту не

более 4 м (например, к площадкам пеногенераторов или люков-
лазов) используются стремянки (вертикальные лестницы тоннель-
ного типа).

Рекомендации по оборудованию стремянок:
ширина стремянки — не менее 600 мм;
расстояние между ступенями — не более 350 мм;

102

Руководство по безопасности вертикальных цилиндрических

начиная с высоты 2 м стремянки оборудуются ограждением в

виде предохранительных дуг радиусом от 350 до 450 мм, располо-
женных по высоте на расстояниях не более 800 мм друг от друга.

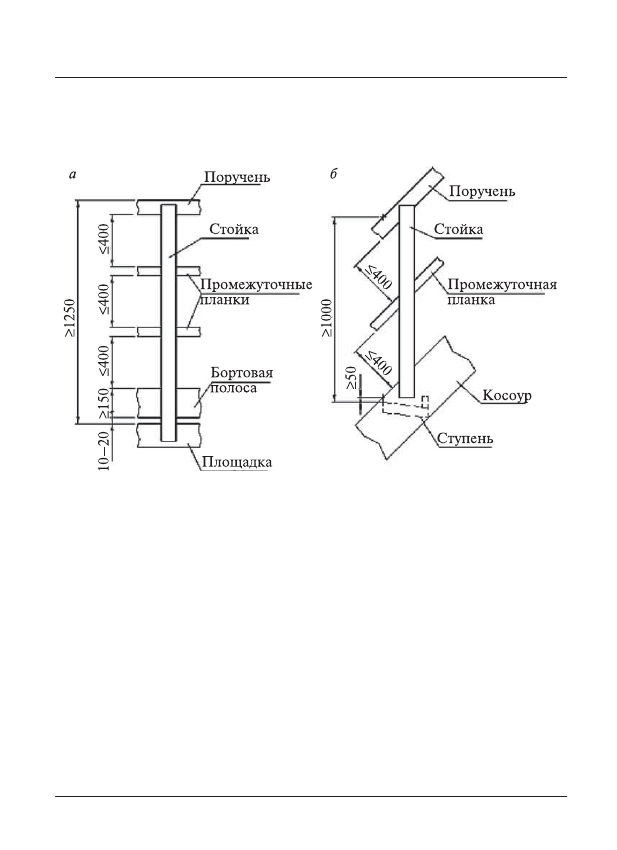

Рис. 24. Ограждения площадок и лестничных маршей

3.10.8. Анкерное крепление стенки

3.10.8.1. Анкерное крепление стенки резервуара выполняется

в случаях воздействия:

сейсмических нагрузок;
внутреннего избыточного давления;
нагрузок, вызванных ветровым воздействием.
В этих случаях возникает возможность опрокидывания резер-

вуара — отрыва стенки резервуара и прилегающих к ней участков
днища от основания резервуара.

3.10.8.2. Места присоединения анкерных креплений к стенке

резервуара рекомендуется рассчитывать на воздействие изгибаю-
щих моментов.

103

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

3.10.8.3. Основным местом присоединения анкерных крепле-

ний является стенка резервуара, но не листы днища.

3.10.8.4. Конструкция анкерных креплений обеспечивает ком-

пенсацию перемещений резервуара под воздействием температур-
ных условий и гидростатического давления, а также минимизацию
наведенных напряжений в стенке резервуара.

3.10.8.5. Конструкция анкерного крепления выполняется по

следующим вариантам:

анкерные столики с анкерными болтами;
кольцевая анкерная плита с анкерными болтами;
анкерные крепления стенки с применением анкерных полос.
Конструкция анкерного крепления стенки приведена на

рис. 25, 26 настоящего Руководства.

3.10.8.6. Расчет анкерного крепления выполняется таким об-

разом, чтобы при чрезмерных нагрузках на резервуар, превышаю-
щих расчетные, происходило разрушение анкерного болта, но не
опорного столика и швов его соединения со стенкой резервуара.

3.10.8.7. Допустимая величина растягивающего напряжения в

анкерных болтах не более половины предела текучести или одной
трети временного сопротивления материала болта.

3.10.8.8. Анкерные болты равномерно затягиваются при полном

заливе резервуара водой по окончании гидравлических испыта-
ний, но перед созданием внутреннего избыточного давления. Ре-
комендуемое расчетное усилие затяжки анкерных болтов не менее
2100 Н. Усилие затяжки рекомендуется назначать в КМ.

3.10.8.9. Предусматриваются средства для предотвращения от-

винчивания гаек с помощью таких способов, как проковка резьбы
или установка контргаек.

3.10.8.10. Диаметр анкерных болтов рекомендуется не менее

24 мм.

3.10.8.11. Анкерные крепления располагаются равномерно по

периметру стенки. Расстояние между анкерными болтами состав-
ляет не более 3 м, за исключением резервуаров диаметром до 15 м
при их расчете на сейсмику, когда указанное расстояние не пре-
вышает 2 м.

104

Руководство по безопасности вертикальных цилиндрических

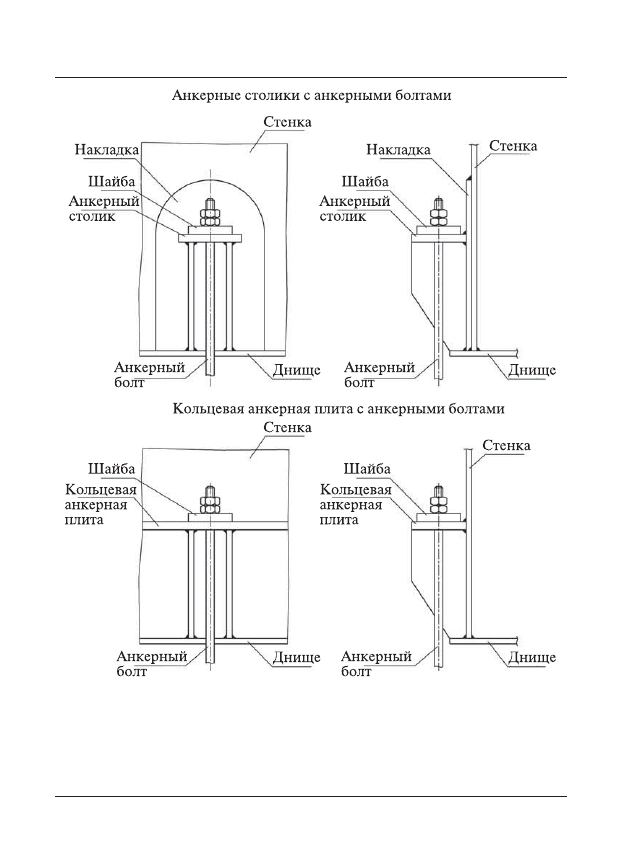

Рис. 25. Крепление стенки анкерными болтами

105

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

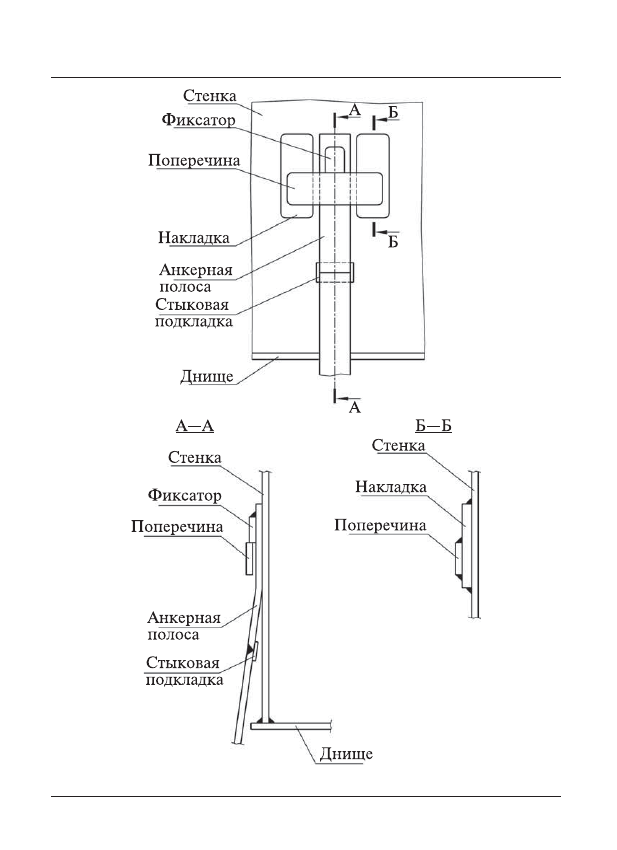

Рис. 26. Крепление стенки анкерными полосами

106

Руководство по безопасности вертикальных цилиндрических

3.10.8.12. Количество анкерных болтов, устанавливаемых на ре-

зервуаре, рекомендовано кратное четырем. Анкерные болты рас-
полагаются симметрично относительно главных осей резервуара
и не совпадают с главными осями на плане.

3.10.8.13. Монтажные стыки анкерных полос рекомендуется

выполнять в момент времени, соответствующий натяжению ан-
керных болтов в соответствии с рекомендациями п. 3.10.8.8 на-
стоящего Руководства.

3.10.9. Резервуары с защитной стенкой

3.10.9.1. Рекомендуется, чтобы резервуары с защитной стенкой

состояли из основного — внутреннего резервуара, предназначен-
ного для хранения продукта, и защитного — наружного резервуа-
ра, предназначенного для удержания продукта в случае аварии или
нарушения герметичности основного резервуара.

Основной резервуар выполняется со стационарной крышей или

с плавающей крышей.

3.10.9.2. Высота стенки защитного резервуара рекомендуется

не менее 80 % высоты стенки основного резервуара.

Диаметр защитного резервуара рекомендуется выбирать таким

образом, чтобы в случае повреждения внутреннего резервуара и пе-
ретекания части продукта в защитный резервуар уровень продук-
та был на 1 м ниже верха стенки защитного резервуара. При этом
ширина межстенного пространства выбирается не менее 1,8 м.

3.10.9.3. Днище основного резервуара опирается непосред-

ственно на днище защитного резервуара или на разделяющие дни-
ща решетки, арматурные сетки или иные прокладки (для лучшего
контроля возможных протечек нефти и нефтепродукта).

Уклон днищ резервуаров с защитной стенкой выполняется на-

ружу (от центра к периферии).

3.10.9.4. Межстенное пространство между наружной и внутрен-

ней стенками перекрывается погодозащитным козырьком, предот-
вращающим падение снега с крыши основного резервуара в меж-
стенное пространство.
