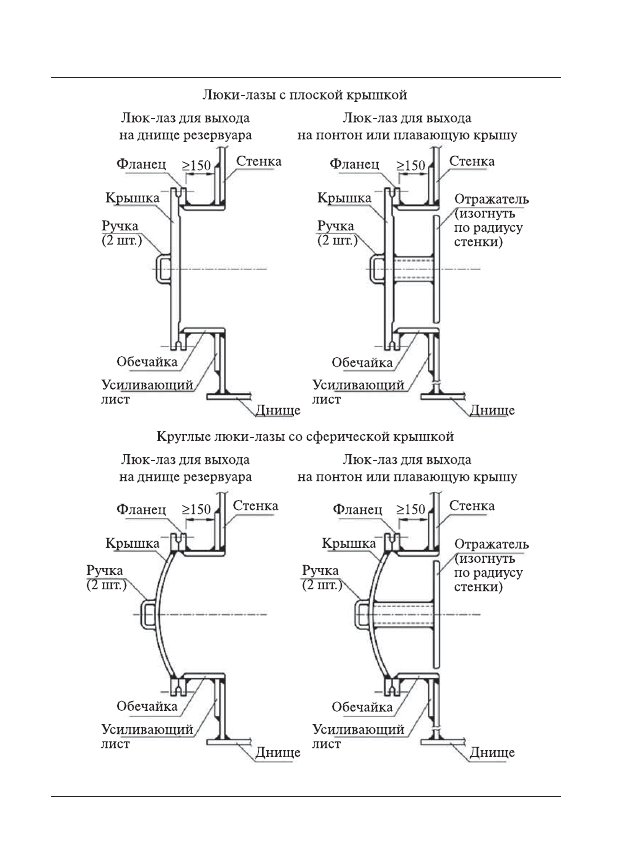

Рис. 19. Люки-лазы в стенке резервуара. Разрезы

92

Руководство по безопасности вертикальных цилиндрических

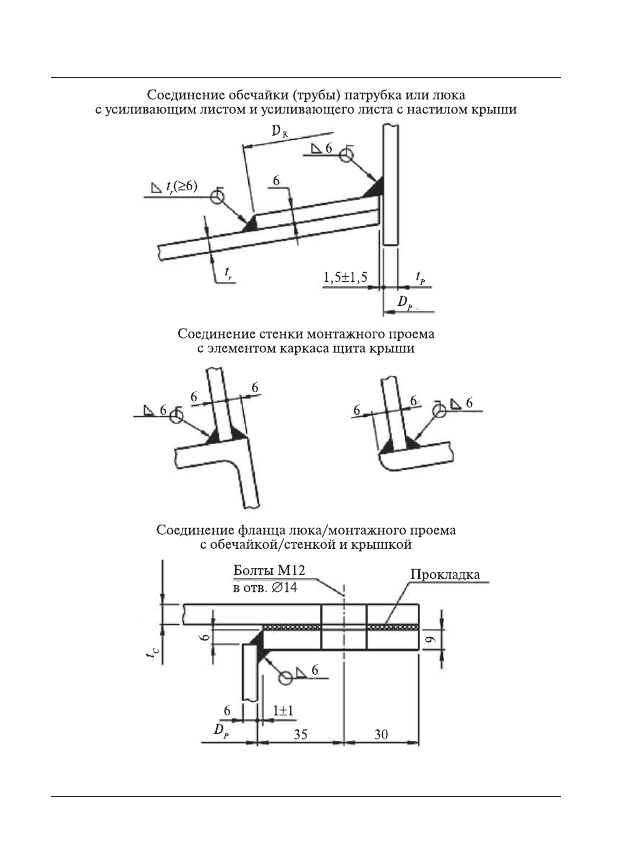

Рис. 20. Соединение фланца люка-лаза с обечайкой и крышкой

93

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

3.10.6. Патрубки, люки и монтажные проемы в крыше

3.10.6.1. Количество и размеры патрубков, служащих для уста-

новки различных устройств или оборудования на стационарной
крыше резервуара, зависят от назначения и объема резервуара и
назначаются заказчиком резервуара.

3.10.6.2. Применяются номинальные диаметры патрубков:

DN 50 мм, DN 80 мм, DN 100 мм, DN 150 мм, DN 200 мм, DN 250 мм,
DN 300 мм, DN 350 мм, DN 400 мм, DN 500 мм. Рекомендуемое кон-
структивное исполнение патрубков в крыше — в соответствии с
рис. 16, 21, 22 и табл. 15 настоящего Руководства.

Таблица 15

DN

патрубка, мм

D

P

, мм

t

P

, мм, не ме-

нее

D

R

, мм

B, мм

50

57

5

150

80

89

5

200

150

100

108; 114

5

220

150

150

159; 168

5

320

150

200

219

5

440

200

250

273

6

550

200

300

325

6

650

200

350

377

6

760

200

400

426

6

860

200

500

530

6

1060

200

3.10.6.3. Если патрубок используется для вентиляции, обечайка

(труба) обрезается снизу заподлицо с настилом крыши (тип «F»).

3.10.6.4. Патрубки в крыше резервуаров без понтонов, эксплуа-

тируемых при избыточном давлении в газовом пространстве, могут
комплектоваться временными заглушками на PN 0,25 МПа, пред-
назначенными для герметизации резервуара при проведении ис-
пытаний после окончания монтажа.

94

Руководство по безопасности вертикальных цилиндрических

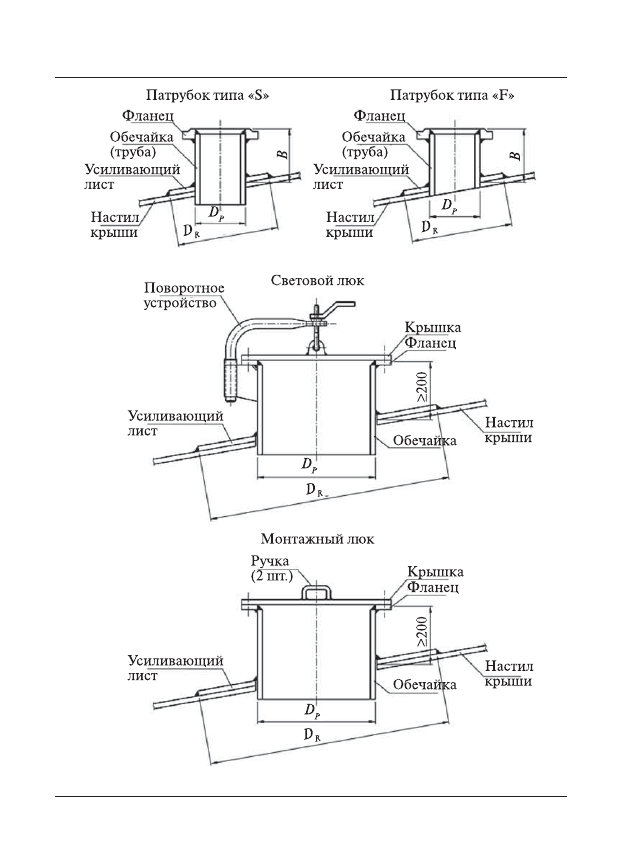

Рис. 21. Патрубки в крыше

95

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

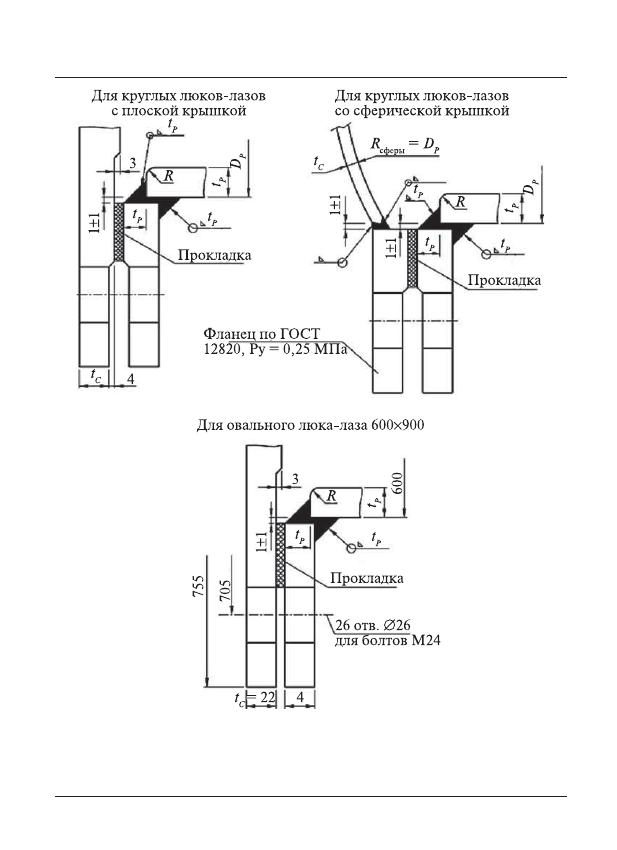

Рис. 22. Детали патрубков и люков в крыше

96

Руководство по безопасности вертикальных цилиндрических

3.10.6.5. Для осмотра внутреннего пространства резервуара, его

вентиляции при проведении внутренних работ, а также для раз-
личных монтажных целей каждый резервуар снабжается не ме-
нее чем двумя люками, установленными в крыше. Рекомендуется
применять номинальные диаметры люков: DN 500 мм, DN 600 мм,
DN 800 мм и DN 1000 мм.

3.10.6.6. Рекомендуется, чтобы конструктивное исполнение

люков осуществлялось в соответствии с рис. 22, 23 и табл. 16 на-
стоящего Руководства.

3.10.6.7. Монтажные проемы в крыше предназначены для уста-

новки внутри резервуара крупногабаритных устройств и конструк-
тивных элементов, требующих применения грузоподъемных ме-
ханизмов, в том числе хлопуш, приемо-раздаточных устройств,
блочных понтонов и т.п.

3.10.6.8. Конструктивное исполнение монтажного проема в

крыше резервуара представлено на рис. 22, 23 настоящего Руко-
водства. Крышка проема располагается параллельно поверхности
стационарной крыши или горизонтально с обеспечением удале-
ния осадков.

Таблица 16

DN

патрубка, мм

D

P

, мм

t

P

, мм,

не менее

D

R

, мм

Количество

болтов, шт.

500

530

6

1060

16

600

630

6

1160

20

800

820

6

1400

24

1000

1020

6

1500

28

97

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

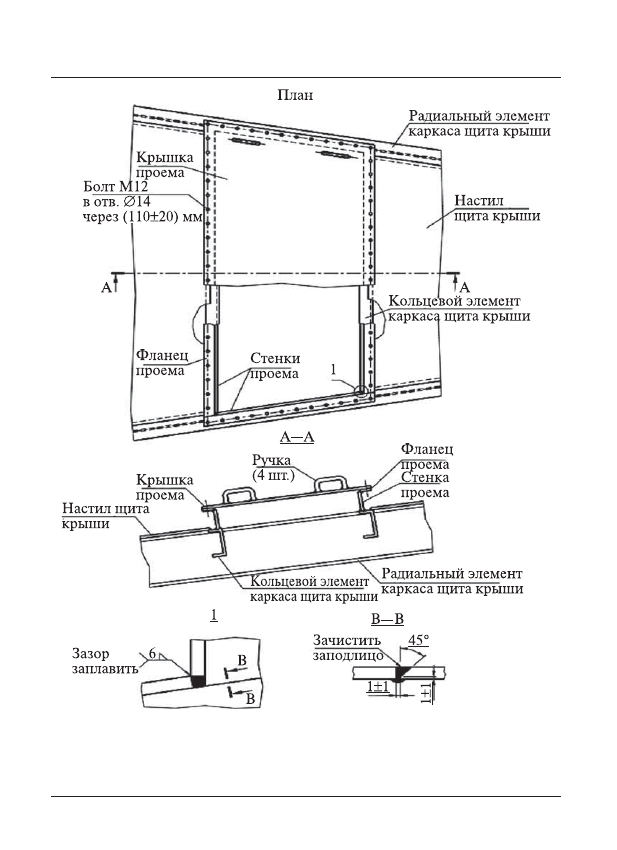

Рис. 23. Монтажный проем в крыше

98

Руководство по безопасности вертикальных цилиндрических

3.10.7. Площадки, лестницы, ограждения

3.10.7.1. Для доступа на крышу резервуара и к отдельным кон-

структивным элементам и местам расположения оборудования ре-
зервуар комплектуется площадками и лестницами.

3.10.7.2. Резервуары со стационарной крышей комплектуются

круговой площадкой по крыше, обеспечивающей доступ к обору-
дованию, расположенному по периметру крыши, и лестницей для
подъема на круговую площадку.

3.10.7.3. Резервуары с плавающей крышей комплектуются кру-

говой площадкой по верху стенки, наружной лестницей для подъ-
ема на круговую площадку, внутренней катучей лестницей для
спуска на плавающую крышу, а также переходной площадкой с
одномаршевой лестницей для перехода с круговой площадки на
катучую лестницу.

3.10.7.4. При компактном расположении резервуары могут со-

единяться между собой по верху переходными площадками (пе-
реходами), при этом на каждую группу соединенных резервуаров
оборудуется не менее двух лестниц, расположенных с противопо-
ложных сторон.

3.10.7.5. Рекомендации по оборудованию площадок (в том чис-

ле переходов и промежуточных площадок лестниц):

для площадок, соединяющих любую часть резервуара с любой

частью соседнего резервуара либо другой отдельно стоящей кон-
струкцией, предусматриваются опорные устройства, допускающие
свободное перемещение соединяемых конструкций;

настил площадок изготавливается из решетчатого, перфориро-

ванного или рифленого металла, препятствующего скольжению,
применение ЛВП не рекомендуется;

расстояние между настилом крыши и поверхностью площадок

обслуживания не менее 150 мм;

величина зазора между элементами настила не более 40 мм;
конструкция площадок должна выдерживать сосредоточенную

нагрузку 4,5 кН;
