стальных резервуаров для нефти и нефтепродуктов

козырек от непосредственного воздействия атмосферных осадков
на затвор.

Рекомендуемый номинальный зазор для установки затвора со-

ставляет от 200 до 250 мм с допускаемыми отклонениями ±100 мм.

3.9.16. На плавающей крыше устанавливается кольцевой барьер

для удержания пены, подаваемой при пожаре в зону кольцевого
зазора. Расположение и высоту кольцевого барьера рекомендует-
ся определять из условия создания расчетного слоя пены в зоне
кольцевого зазора между барьером и стенкой резервуара.

Рекомендуемая высота барьера составляет не менее 1 м. В ниж-

ней части барьера следует предусматривать дренажные отверстия
для стока продуктов разрушения пены и атмосферных вод.

3.9.17. Все токопроводящие части плавающей крыши, вклю-

чая катучую лестницу, электрически взаимосвязаны и соединены
со стенкой резервуара.

Рекомендуется, чтобы конструкция крепления заземляющих

кабелей плавающей крыши исключала возможность повреждения
кабеля в процессе эксплуатации резервуара.

3.9.18. Расчет плавающей крыши

3.9.18.1. Плавающая крыша рассчитывается таким образом,

чтобы она могла в положении на плаву или на опорах обеспечивать
несущую способность и плавучесть при нагрузках и их сочетаниях,
указанных в табл. 11 настоящего Руководства.

3.9.18.2. Плотность продукта для выполнения расчетов реко-

мендована равной 0,7 т/м

3

.

Таблица 11

Расчет-

ное со-

четание

Сочетание воздействий

для расчета плавающих крыш

Положение

Примечание

1

Собственный вес и равномерно
(или неравномерно) распределенная
снеговая нагрузка

Плавающее

76

Руководство по безопасности вертикальных цилиндрических

Расчет-

ное со-

четание

Сочетание воздействий

для расчета плавающих крыш

Положение

Примечание

2

Собственный вес и 250 мм осадков

Плавающее П р и   о т с у т -

ствии аварий-
ной системы
дренажа

3

Собственный вес и двух затоплен-
ных смежных отсеков и равномерно
распределенная снеговая нагрузка

Плавающее Для двудечных

крыш

Собственный вес и затопление цен-
тральной деки и двух смежных от-
секов

Для однодеч-
ных крыш

4

Собственный вес и равномерно (или
неравномерно) распределенная сне-
говая нагрузка

На стойках Снеговая на-

грузка прини-
мается не ме-
нее 1,5 кПа.
Неравномер-
ная нагрузка
принимается в
соответствии с
рис. 12

3.9.18.3. Распределение неравномерной снеговой нагрузки по

поверхности плавающей крыши p

sr

, МПа, принимается в соответ-

ствии с формулой



p

sr

 = μp

s

. (39)

3.9.18.4. Рекомендуемые максимальные усилия и деформации

элементов и узлов плавающей крыши по прочности и устойчиво-
сти определяются в соответствии с СП 16.13330.2011 «Свод правил
«СНиП II-23—81* Стальные конструкции», утвержденным прика-
зом Минрегиона РФ от 27 декабря 2010 г. № 79.

77

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

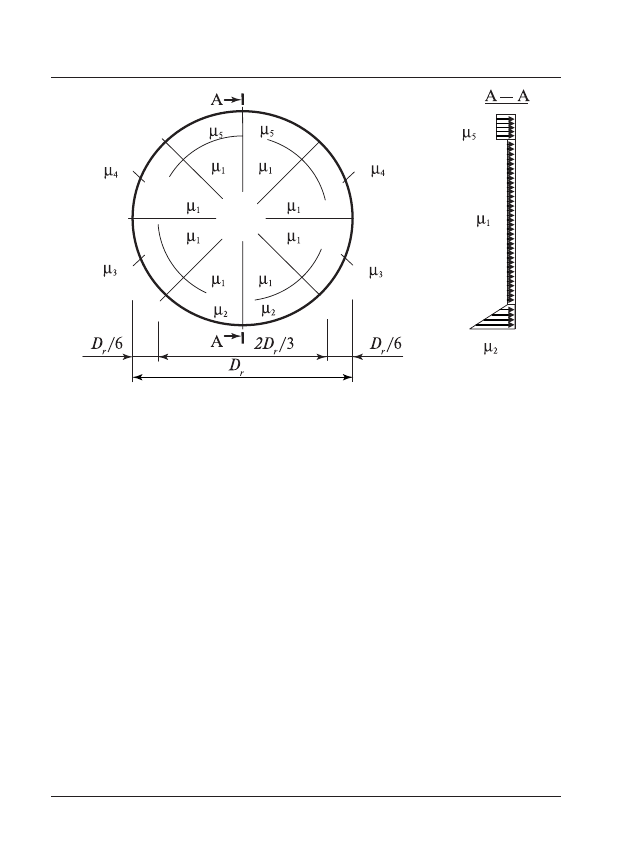

Рис. 12. Неравномерное распределение снеговой нагрузки на

плавающей крыше:

μ

1

 = 0,52 – 0,7H

/D

μ

2

 = 1,77 + 1,06H

/D

μ

3

 = 0,9

μ

2

μ

4

 = 0,8;

μ

5

 = 1,0;

H

s

 — высота стенки резервуара, м; D — диаметр резервуара, м

3.9.18.5. Плавучесть плавающей крыши при отсутствии повреж-

дений рекомендуется считать обеспеченной, если в положении на
плаву превышение верха любого бортового элемента (включая пе-
реборки) над уровнем продукта составляет не менее 150 мм.

3.9.18.6. Плавучесть плавающей крыши при наличии повреж-

дений рекомендуется считать обеспеченной, если в положении на
плаву верх любого бортового элемента и переборок расположен
выше уровня продукта.

3.9.18.7. Порядок выполнения расчетов

Расчет плавающих крыш рекомендуется выполнять в такой по-

следовательности:

78

Руководство по безопасности вертикальных цилиндрических

а) выбор конструктивной схемы плавающей крыши и предва-

рительное определение толщин элементов исходя из функциональ-
ных, конструктивных и технологических требований;

б) назначение комбинаций воздействий, приведенных в табл. 11

настоящего Руководства, учитывающих величину и характер дей-
ствующих нагрузок, а также возможность потери герметичности
отдельных отсеков плавающей крыши;

в) моделирование конструкции плавающей крыши методом КЭ;
г) расчет равновесных положений плавающей крыши, погру-

женной в жидкость для всех расчетных комбинаций воздействий;

д) проверка плавучести плавающей крыши. Если плавучесть

крыши не обеспечена, производится изменение ее конструктив-
ной схемы и расчет повторяется начиная с п. «а»;

е) проверка несущей способности конструктивных элемен-

тов плавающей крыши для полученных положений равновесия.
В случае изменения толщин элементов расчет повторяется начи-
ная с п. «в»;

ж) проверка прочности и устойчивости опор.

3.10. Рекомендуемые патрубки и люки-лазы в стенке

3.10.1. Для изготовления патрубков и люков используются бес-

шовные или прямошовные трубы или изготовленные из вальцо-
ванного листа обечайки.

Продольные швы обечаек, изготовленных из вальцованного

листа, контролируются РК в объеме 100 %. Для резервуаров клас-
са опасности 4 РК можно не проводить.

Геометрические размеры обечаек, изготовленных из вальцован-

ного листа, должны соответствовать требованиям ГОСТ на трубы
соответствующих типов и размеров.

3.10.2. Усиления стенки в местах врезок

3.10.2.1. Все отверстия в стенке для установки патрубков и лю-

ков рекомендуется усиливать листовыми накладками (усиливаю-
щими листами), расположенными по периметру отверстий. Без

79

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

усиливающих накладок осуществляется установка патрубков DN
не более 70 мм включительно при толщине стенки резервуара не
менее 6 мм.

3.10.2.2. Рекомендуемый наружный диаметр D

R

, м, усиливаю-

щего листа находится в пределах

 1,8D

о



≤ D

R



≤ 2,2D

o

, (40)

где D

o

 — диаметр отверстия в стенке, м.

3.10.2.3. Рекомендуемая толщина усиливающего листа состав-

ляет не менее толщины соответствующего листа стенки, исключая
припуск на коррозию, и не превышает толщину листа стенки бо-
лее чем на 5 мм. Кромки усиливающего листа толщиной, превы-
шающей толщину листа стенки, обрабатываются (скругливаются)
в соответствии с рис. 13 настоящего Руководства. Толщина усили-
вающего листа принимается равной толщине стенки.

3.10.2.4. Площадь поперечного сечения усиливающего листа,

измеряемая по вертикальной оси отверстия, рекомендуется не ме-
нее чем произведение вертикального размера отверстия в стенке
на толщину листа стенки без припуска на коррозию.

3.10.2.5. Усиливающий лист оборудуется контрольным отвер-

стием с резьбой от М6 до М10, открытым в атмосферу и располо-
женным примерно на горизонтальной оси патрубка, или люка, или
в его нижней части.

3.10.2.6. Катет K

1

 углового шва крепления усиливающего листа

к обечайке (трубе) патрубка или люка рекомендуется назначать в
соответствии с табл. 12 настоящего Руководства.

80

Руководство по безопасности вертикальных цилиндрических

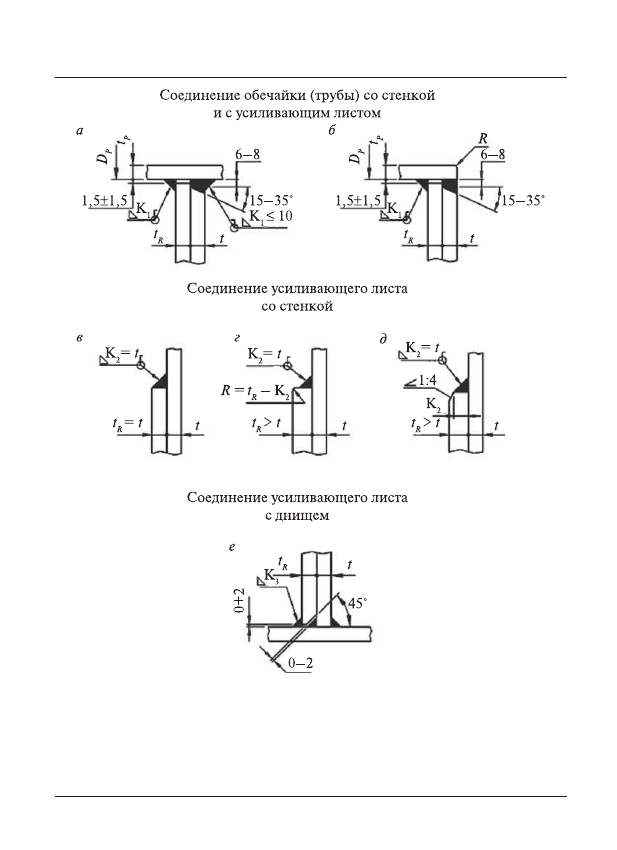

Рис. 13. Детали патрубков и люков-лазов в стенке:

а — для патрубков типа «S», «D»; б — для патрубков типа «F»;

в — без обработки кромки усиливающего листа; г — обработка кромки

по радиусу; д — обработка кромки снятием фаски; е — обработка

кромки усиливающего листа в соединении усиливающего листа

с днищем

81

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

Таблица 12

Параметр

Размер, мм

Толщина листа стенки t
мм

5

6

7

От 8

до 10

От 11

до 15

От 16

до 22

От 23

до 32

От 33

до 40

Катет углового шва K

1

, мм

5

6

7

8

10

12

14

16


3.10.2.7. Катет K

2

 углового шва крепления усиливающего листа

к стенке резервуара равен толщине более тонкой детали в соеди-
нении, но не более 38 мм.

3.10.2.8. Для усиливающего листа, доходящего до днища ре-

зервуара, катет (K

3

) углового шва крепления усиливающего листа

к днищу равен наименьшей толщине свариваемых элементов, но
не более 16 мм.

3.10.2.9. Усиление стенки выполняется установкой листовых

накладок (усиливающими листами), расположенными по периме-
тру отверстий, или усиливающими вставками (листа стенки уве-
личенной толщины, определяемой соответствующим расчетом).
Толщина вставки рекомендуется не более 60 мм.

3.10.3. Ограничения на расположение врезок в стенке

3.10.3.1. Рекомендуемые расстояния от привариваемых к стенке

резервуара деталей патрубков или люков (труб, обечаек, усилива-
ющих листов) до оси горизонтальных швов стенки или до днища
резервуара (кроме варианта конструктивного исполнения усилива-
ющего листа, доходящего до днища) составляют не менее 100 мм,
а до оси вертикальных швов стенки — не менее 250 мм.

3.10.3.2. Рекомендуемые расстояния между привариваемыми

к стенке резервуара сварными швами деталей патрубков и люков
(трубами, обечайками, усиливающими листами) составляют не ме-
нее 250 мм.

3.10.3.3. Рекомендуемая величина перекрытия горизонтального

шва стенки усиливающим листом приемо-раздаточного патрубка
или люка-лаза DN 800 мм, DN 900 мм составляет не менее 150 мм
от контура накладки. Перекрываемый участок шва рекомендуется
проконтролировать РК.

82

Руководство по безопасности вертикальных цилиндрических

3.10.4. Патрубки в стенке резервуара

3.10.4.1. Патрубки в стенке резервуара предназначены для при-

соединения наружных и внутренних трубопроводов, контрольно-
измерительных приборов и прочих устройств, требующих выпол-
нения отверстия в стенке.

3.10.4.2. Рекомендуется, что количество, размеры и месторас-

положение патрубков назначаются заказчиком и указываются в
техническом задании на проектирование резервуара.

3.10.4.3. Рекомендуется, что наиболее ответственными в части

обеспечения надежности резервуара являются патрубки приема и
раздачи продукта, располагаемые в непосредственной близости с
днищем в зоне вертикального изгиба стенки и воспринимающие
значительные технологические и температурные нагрузки от при-
соединяемых трубопроводов.

3.10.4.4. Рекомендуется применять патрубки в стенке DN 50 мм,

DN 80 мм, DN 100 мм, DN 150 мм, DN 200 мм, DN 250 мм,
DN 300 мм, DN 350 мм, DN 400 мм, DN 500 мм, DN 600 мм,
DN 700 мм, DN 800 мм, DN 900 мм, DN 1000 мм, DN 1200 мм.

3.10.4.5. Конструктивное исполнение патрубков рекомендует-

ся исполнять в соответствии с рис. 13—16 и табл. 13 настоящего
Руководства, узел соединения усиливающего листа с днищем для
патрубков типов «S», «D», «F», «SB», «SP», «FP» — с рис. 13, е на-
стоящего Руководства.

3.10.4.6. Назначение номинальной толщины обечайки (трубы)

патрубков рекомендуется производить с учетом назначаемого при-
пуска на коррозию.

3.10.4.7. Патрубки в стенке могут комплектоваться временны-

ми заглушками на номинальное давление (РN) 0,25 МПа, предна-
значенными для герметизации резервуара при проведении испы-
таний после окончания монтажа.
