27

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

соединяется прерывистым швом к одной из стыкуемых деталей. При
выполнении стыкового соединения на остающейся подкладке без
разделки кромок зазор между кромками стыкуемых листов толщи-
ной до 6 мм составляет не менее 4 мм; для стыкуемых листов толщи-
ной более 6 мм — не менее 6 мм. Для обеспечения раскрытия корня
шва на требуемую величину используются металлические распорки.

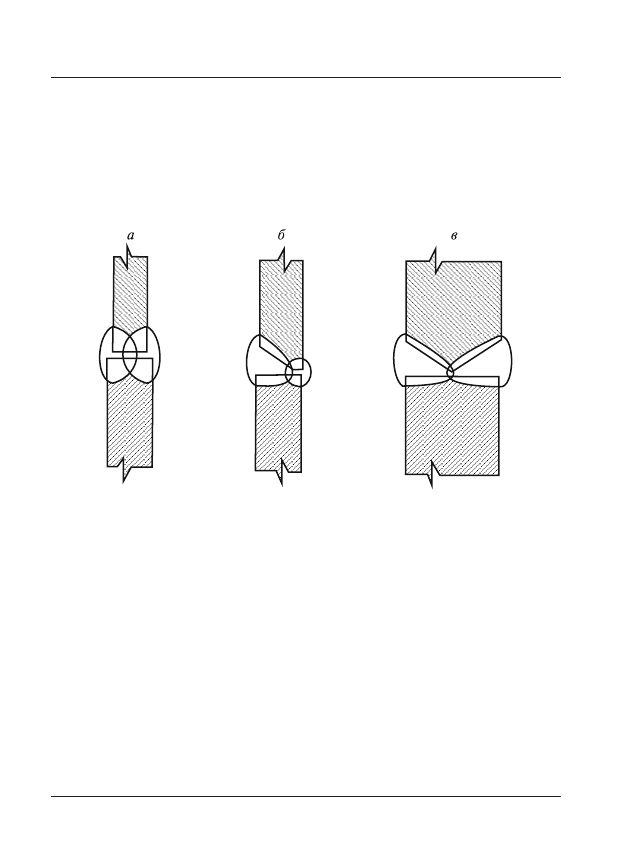

Рис. 3. Горизонтальные стыковые соединения стенки:

а — без разделки кромок; б — с криволинейным скосом одной кромки

верхнего листа; в — с двумя скосами одной кромки верхнего листа

Для стыковых соединений кольцевых окраек предусматривает-

ся переменный зазор клиновидной формы в соответствии с рис. 4
настоящего Руководства, изменяющийся от 4 до 6 мм по наруж-
ному контуру окраек и от 8 до 12 мм по внутреннему контуру, учи-
тывающий усад ку кольца окраек в процессе сварки.

Для остающихся подкладок применяются материалы, соответ-

ствующие материалу стыкуемых деталей.

3.2.3.2. Нахлесточные соединения днища применяются для со-

единения между собой рулонируемых полотнищ днищ, листов цен-
тральной части днищ при их полистовой сборке в соответствии с
рис. 5 настоящего Руководства, а также для соединения централь-

28

Руководство по безопасности вертикальных цилиндрических

ной части днищ с кольцевыми окрайками. Нахлесточные соедине-
ния днищ свариваются сплошным односторонним угловым швом
только с верхней стороны. В зоне пересечения нахлесточных соеди-
нений днища с нижним поясом стенки предусматривается ровная
поверхность днища в соответствии с рис.  6 настоящего Руководства.

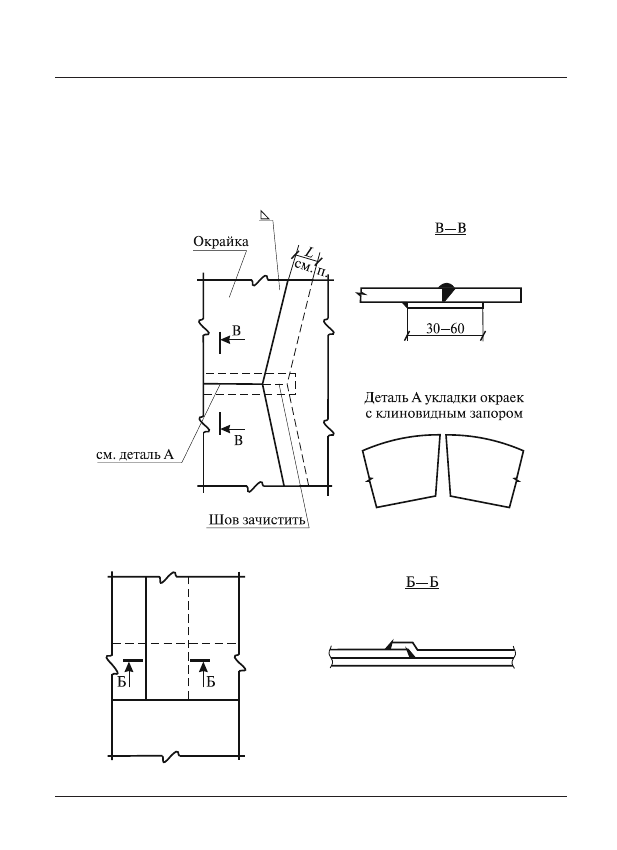

Рис. 4. Соединение центральной части с окрайками днища

Рис. 5. Соединение листов центральной части днища

29

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

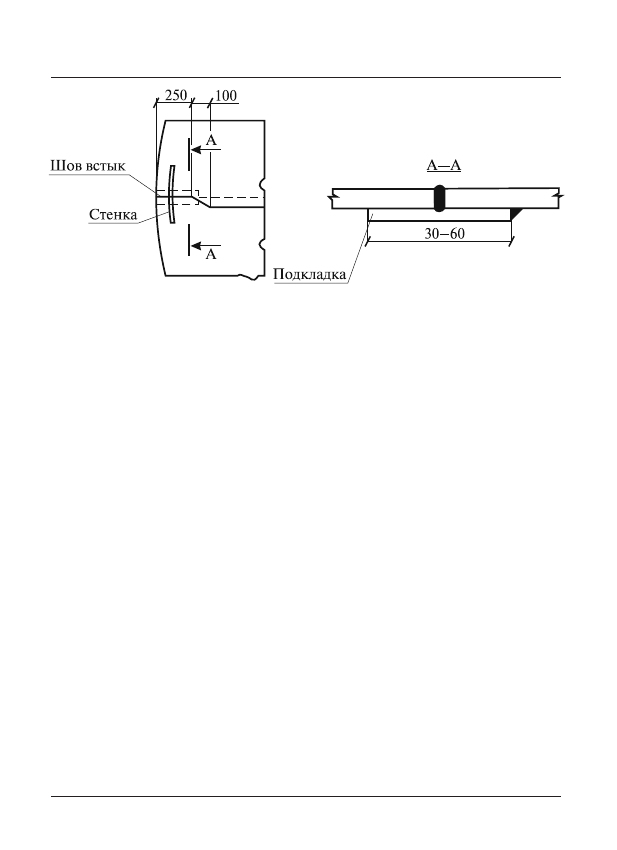

Рис. 6. Соединения полотнищ днища

3.2.4. Для соединения днища со стенкой применяется двусто-

роннее тавровое соединение без скоса кромок или с двумя симме-
тричными скосами нижней кромки листа стенки. Рекомендуемый
катет углового шва таврового соединения не более 12 мм.

Если толщина нижнего пояса стенки или листа днища не пре-

вышает 12 мм, то применяется соединение без скосов кромок с
катетом углового шва, равным толщине более тонкого из соеди-
няемых листов в соответствии с рис. 7, а настоящего Руководства.

Если толщина нижнего пояса стенки или листа днища превы-

шает 12 мм, то применяется соединение со скосами кромок, при
этом сумма глубины скоса и катета углового шва равняется толщи-
не более тонкого из соединяемых листов в соответствии с рисун-
ком 7, б настоящего Руководства.

Узел соединения днища со стенкой исполняется с учетом досту-

па для осмотра в процессе эксплуатации резервуара. При наличии
на стенке резервуара теплоизоляции рекомендуется не доходить до
днища на расстояние не менее 100 мм или выполнять в съемном
исполнении в целях снижения возможности коррозии данного
узла и обеспечения наблюдения за его состоянием.

30

Руководство по безопасности вертикальных цилиндрических

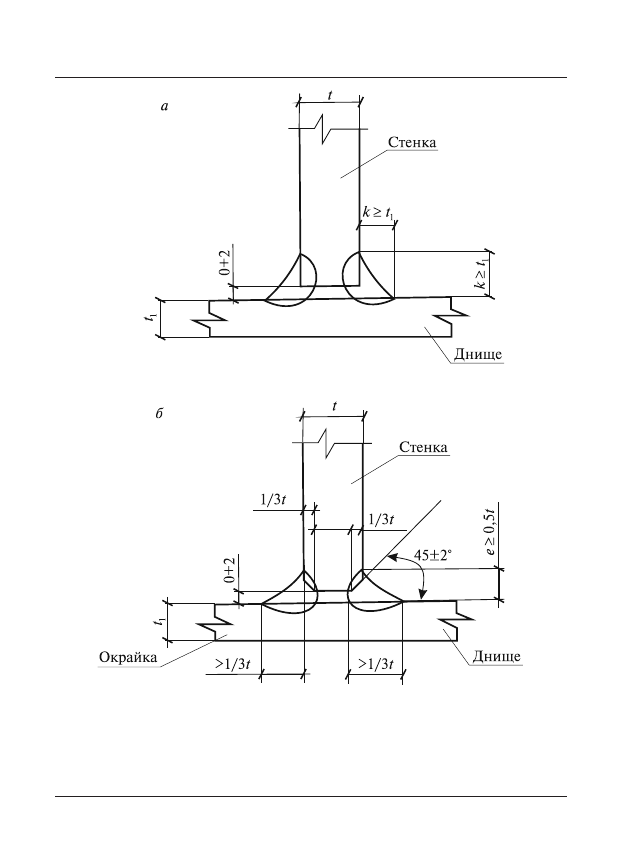

Рис. 7. Соединение днища со стенкой:

а — при толщине нижнего пояса стенки или окрайки до 12 мм

включительно; б — при толщине нижнего пояса стенки или окрайки

свыше 12 мм; t — толщина стенки; t

1

 — толщина окрайки; k — величина

катета шва

31

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

3.2.5. Соединение листов крыши

3.2.5.1. Настил крыши выполняется:
из отдельных листов;
укрупненных карт;
полотнищ заводского изготовления.
3.2.5.2. Монтажные соединения настила выполняются, как пра-

вило, внахлест со сваркой сплошного углового шва только с верх-
ней стороны.

3.2.5.3. Нахлест листов в направлении по уклону крыши реко-

мендуется выполнять таким образом, чтобы верхняя кромка ниж-
него листа накладывалась поверх нижней кромки верхнего листа в
целях снижения возможности проникновения конденсата внутрь
нахлеста.

3.2.5.4. Монтажные соединения настила бескаркасных кони-

ческих или сферических крыш могут выполняться двусторонними
стыковыми или нахлесточными швами.

3.2.5.5. Для соединения настила с каркасом крыши применя-

ются прерывистые угловые швы при малоагрессивной степени
воздействия внутренней среды резервуара. Для средне- и сильно-
агрессивной степени воздействия внутренней среды резервуара со-
гласно ГОСТ 31385–2008 «Резервуары вертикальные цилиндриче-
ские стальные для нефти и нефтепродуктов. Общие технические
условия» (табл. 8), утвержденнму приказом Ростехрегулирования
от 31 июля 2009 г. № 274-ст, указанное соединение выполняется
сплошными угловыми швами минимального сечения с добавле-
нием припуска на коррозию.

3.2.5.6. При выполнении крыши с легко сбрасываемым насти-

лом рекомендуется приваривать настил только к верхнему коль-
цевому элементу стенки угловым швом катетом не более 5 мм,
приварка настила к каркасу крыши не рекомендуется. Указанный
«ослабленный узел» соединения настила крыши со стенкой обе-
спечивает ч астичный или полный отрыв настила крыши от стен-
ки резервуара и быстрый сброс избыточного давления, предотвра-

32

Руководство по безопасности вертикальных цилиндрических

щая разрушение стенки и узла крепления стенки к днищу и раз-
лив продукта.

3.2.6. Рекомендации к конструкциям стационарных крыш при-

ведены в п. 3.7 настоящего Руководства.

3.3. Рекомендуемые исходные данные для проектирования

3.3.1. Проектирование резервуара рекомендуется осуществлять

на основании технического задания на проектирование.

В составе задания на проектирование заказчику рекомендует-

ся представлять следующие исходные данные для проектирования
металлоконструкций резервуара:

район (площадка) строительства;
срок службы резервуара;
годовое число циклов заполнений — опорожнений резервуара;
геометрические параметры или объем резервуара;
тип резервуара;
наименование хранимого продукта с указанием наличия кор-

розионноактивных примесей в продукте;

плотность продукта;
максимальная и минимальная температуры продукта;
избыточное давление и относительное разрежение;
тип и характеристики теплоизоляции;
припуск на коррозию для элементов резервуара;
данные инж енерно-геологических изысканий площадки стро-

ительства;

сейсмическая балльность по шкале MSK-64.
Ре комендуемый образец задания на проектирование резервуара

приведен в приложении № 4 к настоящему Руководству. Задание
на проектирование резервуара рекомендуется приложить к КМ в
качестве исходных данных для расчетов конструкций.

Задание на проектирование стальных конструкций резервуара

согласовывается заказчиком и проектной организацией.

33

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

3.4. Конструкция днища

3.4.1. Днища резервуаров могут быть плоскими (для резервуа-

ров объемом до 1000 м

3

) или коническими с уклоном от центра к

периферии (рекомендуемая величина уклона 1:100). Уклон днища
рекомендуется выполнять к центру резервуара при условии специ-
альной проработки в проектной документации вопросов осадок
основания и прочности днища.

3.4.2. Толщина листов днища резервуаров объемом 1000 м

3

 и

менее рекомендуется не менее 4 мм (без учета припуска на кор-
розию).

3.4.3. Для днищ рекомендуется круговая форма кромки по

внешнему контуру.

3.4.4. Для днищ резервуаров объемом от 2000 м

3

 и выше реко-

мендуется наличие центральной части и утолщенной кольцевой
окрайки, при этом номинальная толщина листов центральной ча-
сти днища резервуаров более 1000 м

3

 рекомендуется не менее 6 мм

(без учета припуска на коррозию).

3.4.5. По внутреннему периметру кольцевых окраек форму цен-

тральной части днища рекомендуется выполнять круговой или
многогранной с учетом обеспечения нахлестки центральной части
днища на окрайки не менее 60 мм.

3.4.6. Кольцевые окрайки имеют ширину в радиальном на-

правлении, обеспечивающую расстояние между внутренней по-
верхностью стенки и швом приварки центральной части днища к
окрайкам не менее 600 мм и не менее величины L

0

, м, определяе-

мой по формуле:



 (3)

где  k

2

 = 0,92  —  безразмерный коэффициент;



r

—  радиус резервуара, м;



t

1



—  номинальная толщина нижнего пояса стенки, м.

Ширина окрайки резервуара при сейсмическом воздействии

определяется дополнительным расчетом.

34

Руководство по безопасности вертикальных цилиндрических

Номинальная толщина кольцевых окраек t

b

, м, составляет не

менее 6 мм и не менее величины, определяемой по формуле:





(4)

где k

1

 = 0,77  —  безразмерный коэффициент;



r

—  радиус резервуара, м;



t

1



—  номинальная толщина нижнего пояса стенки, м;



Δt

cs

—  припуск на коррозию нижнего пояса стенки, м;



Δt

cb



—  припуск на коррозию днища, м;



Δt

mb



—  минусовой допуск на прокат окрайки днища,  м.

Номинальная толщина окрайки назначается с учетом ограни-

чений:

 (0,006

Δt

cb

≤ t

b



≤ (0,016 + Δt

cb

). (5)

3.4.7. Выступ листов окрайки за стенку резервуара составляет

не менее 50 мм и не более 100 мм.

3.4.8. Для листов окрайки применяется та же марка стали, что

и для нижнего пояса стенки, или соответствующего класса проч-
ности при условии обеспечения их свариваемости.

3.4.9. Расстояния от сварных соединений днища, расположен-

ных под нижней кромкой стенки, до вертикальных швов нижнего
пояса стенки рекомендованы по ГОСТ 31385–2008 «Резервуары
вертикальные цилиндрические стальные для нефти и нефтепро-
дуктов. Общие технические условия», утвержденному приказом
Ростехрегулирования от 31 июля 2009 г. № 274-ст, не менее чем:

100 мм — для резервуаров классов опасности III и IV;
200 мм — для резервуаров классов опасности I и II.

3.5. Конструкция стенки

3.5.1. Номинальные толщины листов стенки резервуара опре-

деляются расчетом на прочность, устойчивость и сейсмостойкость
с учетом припусков на коррозию и минусового допуска на прокат.
Рекомендуемые значения минимальной конструктивной толщины
