ПРОЕКТИРОВАНИЕ И ЭКСПЛУАТАЦИЯ СИСТЕМ ПОДВОДНОЙ ДОБЫЧИ. ГОСТ ИСО 13628-6-201 - часть 14





ГОСТ ИСО 13628-6-201
(проект, UA, первая редакция)

99

D.3  Система  подводного  извлечения  с  линями  выброса,  имеющих  ограничения  с  учетом  влияния

максимального давления закрытия



Как следствие, в нескольких случаях может быть установлено ограничение давления на линиях выброса,

хотя даже сама линия рассчитана на максимальное давление закрытия. Эти случаи могут касаться номинального
давления верхнего манифольд, номинального давления вертлюга, ограничений в верхней системе сброса давления
и т.п..

Месторождение,  которое  основывается  на  ограничениях  давления,  установленных  на  трубопроводах,

требует  оптимизации  между  подводной  и  верхней  конструкциями.  Эта  эксплуатационная  концепция
устанавливает  эксплуатационные  ограничения  на  систему  подводной  добычи.  Кроме  того,  необходимы
улучшенные  функциональные  требования  к  управлению  и  закрытию  подводной  системы,  по  сравнению  со
стандартной системой, описанной в D.2.

Необходимо  немедленное  отключение  подводной  системы,  каждый  раз,  когда  верхняя  система

отключается.  Количество  случаев  отключений  подводной  системы  увеличивается  по  сравнению  со  стандартной
системой.  Подводные  клапаны/дроссели  подвергаются  воздействию  дифференциального  давления.  Критическое
состояние дросселей растет, по сравнению со стандартной системой конфигурации, поскольку дифференциальное
давление нужно поддерживать.

Закрытие  подводных  скважин  является  следствием  быстрого  охлаждения  скважины  и,  тем  самым,

усиливая  требования  относительно  действий  для  предотвращения  образования  гидратов.  Нужно  подчеркнуть
пригодность к эксплуатации системы закачки метанола. Нужно рассмотреть влияние системы управления.

Подводная система перекрывается, когда высокое давление оказывается в выхлопных линиях.

Определяют последствия ошибок передачи данных между верхним и подводным оборудованием.

Эта  эксплуатационная  концепция  требует  определенного  времени  реагирования  системы  выключения.

Критерий времени реагирования должен быть разработан как часть изыскания.

В таких случаях важную роль играет наличие системы управления. Расположение верхнего оборудования

управления  может  иметь  значительное  влияние  на  общую  доступность  системы.  Отдают  предпочтение
размещению в обычной зоне безопасности.

Необходима  координация  между  верхним  и  нижним  дросселями  для  предотвращения  образования

недопустимого  давления  в  выхлопных  линиях.  Функциональные  характеристики  конструкции  нужно
разрабатывать при изыскания.



D.4  Подводная  система  добычи,  включая  систему  защиты  трубопровода  с  высоким  уровнем

надежности (СЗТУН)



В  этом  случае  линии  выброса  не  рассчитаны  на  статическое  давление  в  скважине.  Таким  образом,

реализуется функциональность СЗТУН.

СЗТУН должна быть автономной.

СЗТУН  нужно  активировать  обнаружение  высокого  давления  в  выхлопных  линиях.  Нужно  установить

требование максимального времени реагирования СЗТУН.

Концепция по управлению и выключения должна быть такой.

ГОСТ ИСО 13628-6-201

(проект,UA,первая редакция)

100

-  Система  управления  добычей  должна  действовать  как  первый  барьер  для  предотвращения  повышения

давления  в  выхлопных  линиях.  Это  достигают  благодаря  эффективной  стратегии  управления,  в  том  числе  и
управлением верхним и нижним оборудованием. Нужно оценивать как обратная связь, так и алгоритмы прямого
управления (уровень управления);

-  Вторым  барьером  для  предотвращения  повышения  давления  в  выхлопных  линиях  должна  быть

подводная  система  ОТП,  которая  использует  верхние  и  подводные  передатчики  давления  (уровень  остановки
процесса);

-  Третьим  барьером  для  предотвращения  поднятия  давления  в  выхлопных  линиях  должна  быть  система

СЗТУН. В этом контексте система СЗТУН представляет функциональность АО (уровень АО).

Наличие  системы  управления  имеет  первостепенное  значение  для  простоты  и  удобства  при

использовании этих видов систем.

Отсутствие важного средства безопасности и критериев остановки испытания должны устанавливаться и

документироваться для систем АО и ОТП, которые используют этот тип.

Проектирование системы СЗТУН должно основываться на методах и принципах, предусмотренных в IEC

61511 [39] и IEC 61508 (все части) [40].



ГОСТ ИСО 13628-6-201
(проект, UA, первая редакция)

101



Приложение E

(Обязательное)

Интерфейс к интеллектуальной скважине



E.1 Физические интерфейсы



E.1.1 Вариант 1 - Интерфейс подводного блока электроники (ПЭБ)

E.1.1.1 Общие положения

Отдельный  интерфейс  скос,  установленный  внутри  ПЭБ  модуля  подводного  управления,  должен  быть

одним из приведенных ниже (см. АNSI 1014:1987, Глава 7 [2]

- Одна плата Eurocard;

- Две платы Eurocard;

- Одна плата Eurocard, который занимает два последовательных слоты.

Каждый разъем должен быть евро разъемом в соответствии с DIN 41612-2 (см. таблицу E.1 по подробным

техническим характеристикам и размещении контактного разъема).

Номинальная температура должна соответствовать 5.4.2.3 и 5.4.2.4.

Должна  быть  предусмотрена  устойчивость  к  отказам  для  обеспечения  и  поддержания  целостности

электроники ПЭБ в случае любого отказа на плате (-ах) интерфейса.

Нужно предусмотреть диагностирования. Как минимум, оно должно включать возможность тестирования

методом «запрос-отклик» платы интерфейса с целью обеспечения интерфейса связи.

E.1.1.2 Плата Eurocard ANSI 1014:1987, Раздел 7 - Отклонение

Нет.

E.1.1.3 Плата интерфейса интеллектуальной скважины - Евро разъем DIN 41612-2

Таблица E.1 - Евро разъем DIN 41612-2

Схемы выводов DH-ИНТЕРФЕЙС, DIN 41612-2

Полный 96-контактный штекерный разъем на DH-интерфейс

Номер
вывода

ОПИСАНИЕ



Ряд A

РядБ

Ряд C

ETH TX+

ETH RX+

Зарезервирован DH

ETH TX -

ETH RX-

Зарезервирован DH

Зарезервирован DH

Зарезервирован DH

Зарезервирован DH

Шина GND

Шина GND

Шина GND

ГОСТ ИСО 13628-6-201

(проект,UA,первая редакция)

102

Шина GND

Шина GND

Шина GND

Шина GND

Шина GND

Шина GND

+ Вход питания живлення

+ Вход питания

+ Вход питания

+ Вход питания

+ Вход питания

+ Вход питания

+ Вход питания

+ Вход питания

+ Вход питания

10

+ Вход питания

+ Вход питания

+ Вход питания

11

+ Вход питания

+ Вход питания

+ Вход питания

12

+ Вход питания

+ Вход питания

+ Вход питания

13

Ch A TxD +

Ch A изолировано GND

Ch A RxD +

14

Ch A TxD -

Ch A изолировано GND

Ch A RxD -

15

ChБ TxD +

ChБ изолировано GND

ChБ RxD +

16

ChБ TxD -

ChБ изолировано GND

ChБ RxD -

17

Зарезервирован DH

Зарезервирован DH

Зарезервирован DH

18

Зарезервирован DH

Зарезервирован DH

Зарезервирован DH

19

Зарезервирован SS Безпеки

SS

Зарезервирован SS

Зарезервирован SS

20

Зарезервирован

Зарезервирован S

Зарезервирован SS

Зарезервирован SS

21

- Зарезервирован SS

Зарезервований SS

- Зарезервирован SS

22

Не подсоединено

Не подсоединено

Не подсоединено

23

- DH бронь

DH бронь

- DH бронь

24

- DH бронь

DH бронь

- DH бронь

25

Не подсоединено

Не подсоединено

Не подсоединено

26

DH Pwr - OUT-

DH Pwr OUT-

DH Pwr - OUT-

27

Не подсоединено

Не подсоединено

- Не подсоединено

28

DH Pwr OUT+

DH Pwr OUT+

DH Pwr OUT+

29

Не подсоединено

Не подсоединено

- Не подсоединено

30

-EXT питания RET

EXT питания RET

- EXT питания RET

31

Не подсоединено

Не подсоединено

Не під’єднано

32

- EXT питания +

EXT питания +

- EXT питания +



E.1.2 Вариант 2 - Интерфейс подводного блока управления (ПБУ)

Электронику  СУИС,  в  том  числе,  блок  питания  устанавливают  в  отдельном  изоляционном  корпусе,

который  можно  монтировать  или  внутри,  или  снаружи  ПБУ.  Этот  корпус  должен  соответствовать  7.4.5.  Этот
корпус называется ПЕБИС.

Пространство,  выделенное  для  ПЕБИС  должен  содержать  цилиндр  диаметром  260  мм  (10,236  дюймов),

длиной  510  мм  (20,078  дюймов)  (максимальные  внешние  размеры).  Зазор  для  электрического/оптического
интерфейса не должен превышать 150 мм (5,906 дюйма) на конце цилиндра.

Такие функции должны быть включены в проект корпуса:

- Спроектированные для приспособления к любым монтажным ориентациям;

- Коррозионная стойкость к морской воде и общим диэлектрическим жидкостям;

ГОСТ ИСО 13628-6-201
(проект, UA, первая редакция)

103

-  Защищенность  от  проникновения  воды.  Конструкция  должна  включать  два  отдельных  барьеры,

пригодных для испытания (см. 7.4.5);

- Корпус должен быть спроектирован на полном крайнем давлении, см. 7.4.5.

Электрический  (см.  E.2)  и/или  оптический  интерфейс  нужно  разрабатывать,  используя  сверления  или

разъем,  соответствующий  расчетному  давлению  и  он  должен  быть  устойчивым  к  морской  воде  и  общим
диэлектрическим жидкостям.

Все соединительные кабели и разъемы должны быть пригодны к прямому воздействию подводной среды.

Если ПЕБИС монтируют снаружи ПБУ, заполненного диэлектрической жидкостью, все соединительные кабели и
разъемы должны обеспечивать двойной барьер от неисправностей, вызванных морской водой.

Материал,  необходимый  для  электрического/оптического  подключения  к  ПЕБИС  или  должны  быть  в

наличии  на  коммерческой  основе,  или  должны  обеспечиваться  поставщиком  ПЕБИС.  Этот  материал  должен
взаимодействовать с отдельными проводниками.

E.1.3 Вариант 3 - Внешний интерфейс

Составляющие СУИС должны помещаться в корпус для обеспечения защиты от воздействия окружающей

среды и предоставлять возможность осуществлять изъятие с помощью ROT или ДУА.

Электроника должна помещаться в корпусе под давлением, который должен соответствовать 7.4.5.

Точка интерфейса может быть в ПБУ или в другом подводном интерфейсе. Если интерфейс находится на

ПБУ, поставщик системы  управления подводной  добычей должен  обеспечить  низкое или  среднее электрическое
питание, как указано в 8.5.5.

Если  существует  прямое  соединение  к  питанию  шлангокабеля,  тогда  должен  быть  проведен  детальный

анализ питания системы и анализ режима отказов для обеспечения поддержания целостности системы.

E.2 Электрический интерфейс

Этот  подраздел  описывает  электрические  сигналы,  которые  должны  передаваться  ПЕБИС.  Интерфейс

должен  обеспечить  защиту  от  короткого  замыкания  между  сигналами,  короткого  замыкания  между  сигналом  и
заземлением, а также от электростатического разряда.

ГОСТ ИСО 13628-6-201

(проект,UA,первая редакция)

104

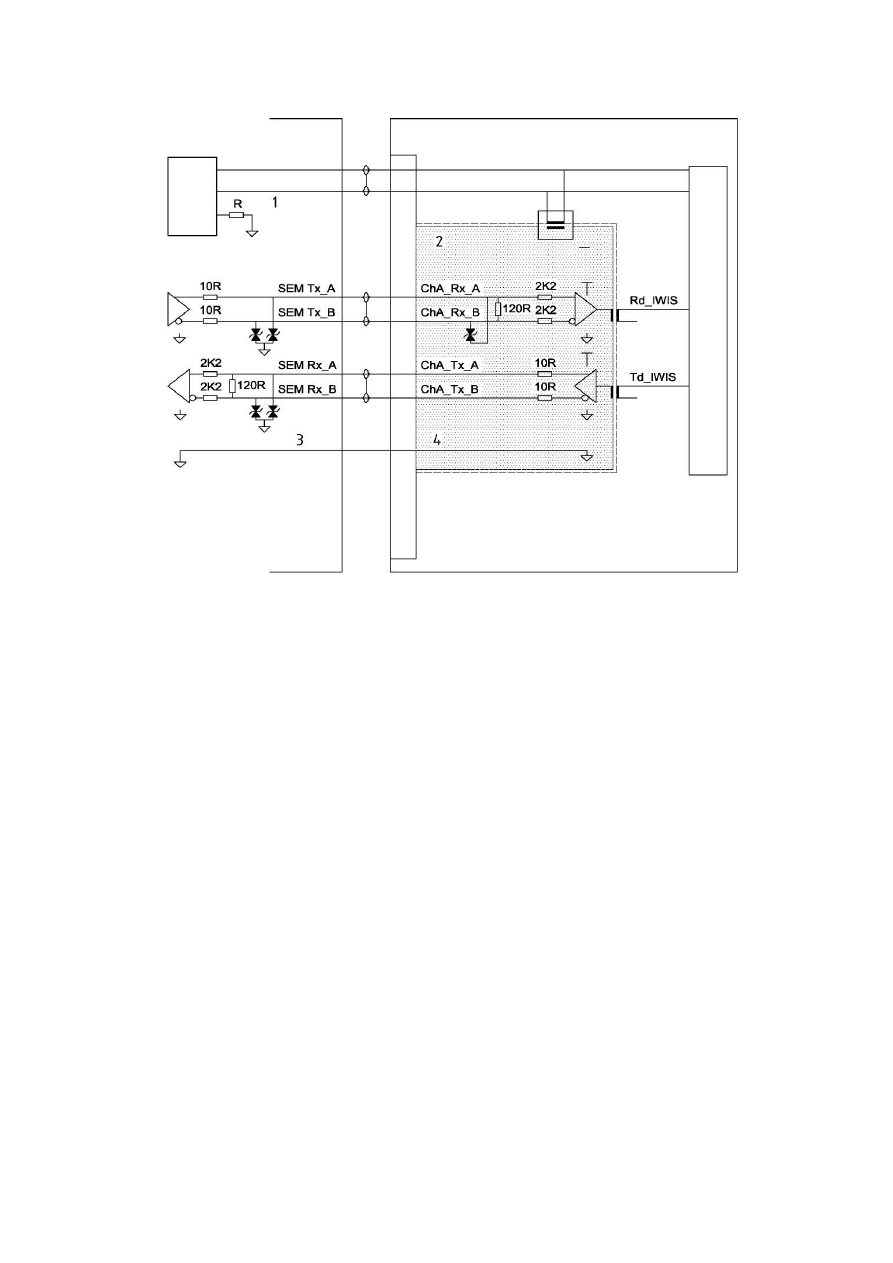

1 - питание, 2 - изоляция 3 - сигнальное заземление, 4 - изолированное G

Рисунок E.1 - Типичный интерфейс коммуникационного порта

Если необходимо резервирование, нужно обеспечить двойное питание и двойные сигналы связи.

Нужно определить такие параметры для каждого кабеля

a) размер кабеля;

б) скручивание;

в) изоляция/заземление.

Нужно определить такие параметры скважинных подключений:

- Рабочие напряжения и токи;

- Заземление и изоляция;

- Количество и тип соединений;

- Несущая частота связи и тип модуляции.



E.3 Поверхностная интеграция



E.3.1 Руководство к интерфейсу относительно функционирования системы

ГОСТ ИСО 13628-6-201
(проект, UA, первая редакция)

105

Функция  основного  оборудования  -  обеспечение  нормальной  эксплуатации,  а  также  экспертное

управление оборудованием интеллектуальной скважины.

Экспертное  эксплуатации  ОИС,  такое  как  использование  диагностических  данных  (см.  рисунок  E.2  и

таблицу E.2), можно осуществлять с помощью СУИС (исключительно).

Передача  данных  в  СРУ/ГСтУ  должна  использовать  ОУП.  Данные  должны  передаваться  в  форме

соответствующих инженерных единиц.

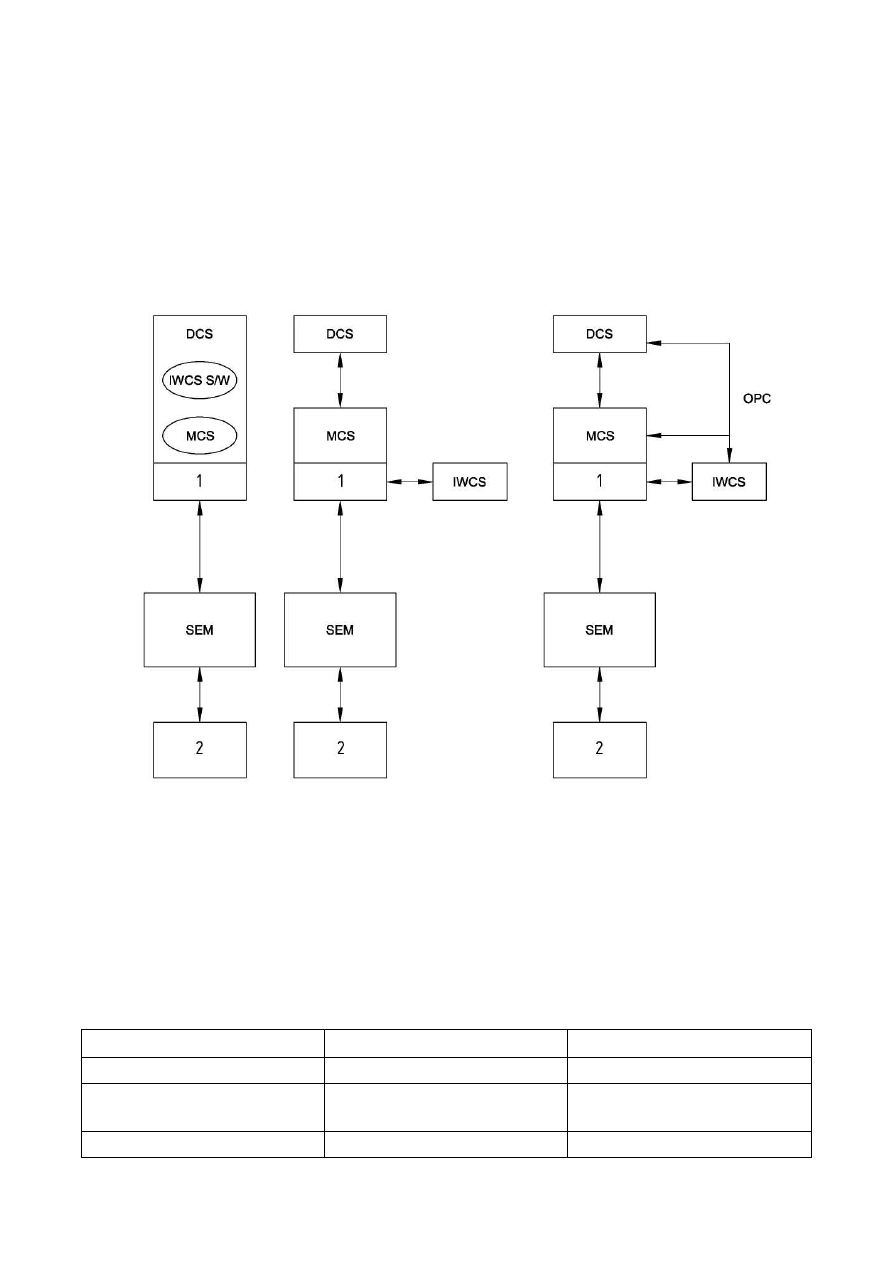

E.3.2 Образец диаграммы блок-схемы системы





1 - подводный сетевой интерфейс 2 - ПЕБИС или плата интерфейса

Рисунок E.2 - Образец диаграммы систем передачи даны



E.4 Интерфейс электропитания



Таблица E.2 - Интерфейс электропитания

Требования к питанию



Низкое питание

Среднее питание



Питание

24 Вт

500 Вт

Рабочее окно напряжения

От 20 В до 28 В  постоянного тока

от 140 В до 265 В переменного тока

Входная частота

Нет

от 47 Гц до 63 Гц

ГОСТ ИСО 13628-6-201

(проект,UA,первая редакция)

106

Коэффициент питания

Нет

> 0,95 (по выбору Вкл./Выкл.)

Пульсация напряжения

1 % до 1 MHz

Нет

ЭМС

TБD

TБD

Переходной режим входящего

питания

120 % от макс. входа за 10 мс

120 % от макс. входа за 10 мс

Пускове живлення холодного

запуску

120 % от макс. вход за 500 мс

120 % от макс. вход за 500 мс

Теплоотдача

Макс. 6 Вт (с плати интерфейса)

Макс. 100 Вт (в предназначенном

ПЭБ)



E.5 Испытания



E.5.1 Квалификационные испытания

Квалификационные испытания нужно проводить минимум в способ, описанный в 11.2.5.

E.5.2 Защита от воздействия окружающей среды (ЗВОС)

ЗВОС нужно проводить минимум в способ, описанный в 11.3.5.
