ПОЛУЧЕНИЕ ВЫСОКООКТАНОВЫХ КОМПОНЕНТОВ

Значительная часть товарных автомобильных бензинов, особенно высокооктановых, получается посредством компаундирования. Необходимость компаундирования диктуется как повышением октанового числа, так и корректировкой фракционного или химического состава бензина. В частности, катализат каталитического риформинга, обладая достаточно высоким октановым числом, не выдерживает норм по фракционному составу, так как в нем часто не хватает пусковых фракций, особенно при повышенной температуре начала кипения сырья риформинга (н. к. 105—140°С), когда головная фракция используется для риформинга на ароматические углеводороды. Поэтому при наличии в качестве базового бензина только катализата риформинга к нему добавляют изопентан, изогексаны, алкилат или толуол (последний обычно при мягком режиме риформинга, когда содержание ароматических углеводородов составляет около 40%).

Разделение компонентов автомобильных бензинов на базовые и высокооктановые в какой-то степени условно, так как в зависимости от набора технологических установок нефтеперерабатывающего завода число компонентов для получения товарного бензина может быть довольно велико и в соответствии с этим концентрации двух или даже трех из них будут примерно одинаковыми.

Так, на Ново-Ярославском НПЗ для производства бензина АИ-93 (этилированного) использовались следующие компоненты (% об.) [19]:



В такой смеси содержание бензинов каталитического крекинга, риформинга и алкилата довольно близко.

Известно, что легкие фракции прямогонных бензинов даже па-рафинистых нефтей часто имеют удовлетворительное октановое число: так, фракция 27—85°С усть-балыкской нефти (смеси) имеет октановое число (м. м.) 64, самотлорской — 67,4 и т. п. При

работе установок каталитического риформинга на мягком режиме, когда требования к октановой характеристике товарных бензинов были ниже, в катализат риформинга добавлялась фракция н. к. — 85°С прямогонного бензина. Позднее от этого отказались, и наиболее типичными высокооктановыми компонентами стали изопентан, изогексаны и их смеси, а также алкилат сернокислотного алкилирования изобутана олефинами, исходя из того, что октановое число добавляемых изопарафинов должно быть не ниже, чем базового или смеси базовых компонентов.



Каталитическая изомеризация легких н-парафинов



Изопентан и изогексаны могут быть получены методом каталитической изомеризации. Подвергая легкий прямогонный бензин изомеризации, можно значительно повысить его октановое число. Так, если я-пентан (т. кип. 36,1 °С) имеет октановое число 61,7 (м. м.), то изопентан (т. кип. 27,9°С) обладает октановым числом 92,3; н-гексан имеет октановое число всего 24,8, а изогексаны — от 74,5 до 101,7; пределы температур кипения гексановой фракции — от 49,7 до 68,7°С (последняя для н-гексана).

Термодинамически — процесс изомеризации низкотемпературный, причем низкие температуры способствуют образованию более разветвленных и соответственно более высокооктановых изомеров. Однако для увеличения скорости превращения изомериза-цию ведут при относительно высокой температуре: 380—400°С.

Используют катализаторы, содержащие платину, палладий, нанесенные на оксид алюминия или цеолит. Промышленный отечественный катализатор ИП-62 содержит около 0,5% Pt на оксиде алюминия; активация катализатора проводится фтором. Позднее были разработаны и другие, более эффективные, катализаторы — НИП-66 (алюмоплатиновый, 0,6% Pt, промотированный хлором), ИЦК-2 (0,8% Pd на цеолите СаУ) [20]. В присутствии катализатора НИП-66 процесс проводят при низкой температуре (до 130—140°С). Так, при 150°С, объемной скорости подачи н-пента-на 1,5  и давлении 3 МПа в катализате получали около 65% изопентана. На промышленном катализаторе ИП-62 при 380— 450°С выход изопентана за однократный пропуск сырья составил 50—55%; для повышения выхода целевого продукта процесс проводят с рециркуляцией непревращенного я-пснтана, в итоге выход изопентана достигает 96—98% (на н-пентан), т. е. близко к теоретическому.

При изомеризации пептана на промышленной установке температура 350—400 °С, давление 3,0—3,5 МПа, объемная скорость 1,5—2,0 ч-1. Для подавления побочных реакций применяют циркуляцию водородсодержащего газа (около 900 м3/м3 сырья).

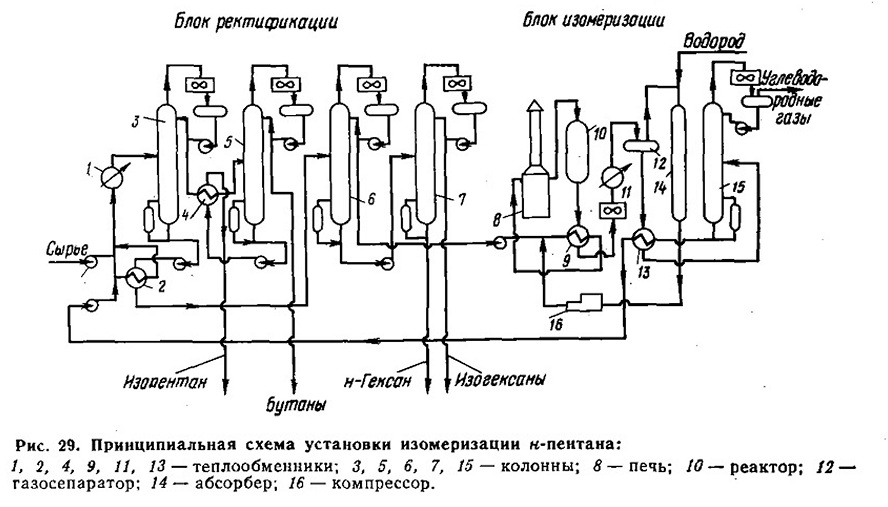

Рис. 29. Принципиальная схема установки изомеризации н-пентана:








Ввиду того что скорость изомеризации нормальных парафиновых углеводородов с увеличением молекулярной массы возраста-ет, но при этом увеличивается и вероятность протекания побочных реакций распада, целесообразно подвергать изомеризации н-пен-тан и я-гексан раздельно. Однако в промышленных условиях на установку обычно поступает легкий прямогонный бензин (н. к. — 62 °С), в котором примерно 2/3 пентанов, из них более половины я-пентана. Кроме того, во фракцию входят изогексаны, я-гексан и бутаны (за счет нечеткости ректификации на установке вторичной перегонки). Типовая схема установки изомеризации представлена на рис. 29. Сырье — фракция и. к. — 62 °С — поступает в колонну 3, где из него отделяются бутаны и изопентаны. Эта же колонна служит для отделения изопентана из стабильного катализата (изомеризата), поступающего из стабилизационной колонны 15. В следующей колонне 5 из смеси бутанов выделяется целевой изопентан. С низа этой колонны целевая изопентановая

фракция откачивается насосом через теплообменник 4 в емкость. Головной погон (бутаны) после конденсации в воздушных конденсаторах-холодильниках частично подается насосом на орошение, а балансовое количество выводится с установки. Нижний погон колонны 3 представляет собой смесь я-пентана и гексанов, которые далее разделяются в колонне 6; н-пентан является головным погоном этой колонны. В колонне 7 изогексаны отделяются от н-гексана.

Сырье реакторного блока представляет собой смесь я-пентана исходного сырья и непревращенного я-пентана после реакции; оно подается насосом, смешивается с циркулирующим водородсодержащим газом от компрессора 16, подогревается в теплообменниках 9 и печи 8 и поступает в реактор 10, заполненный катализатором.



В начале пробега установки температура в реакторе равна «380°С; в конце — вследствие некоторой дезактивации катализатора она повышается и достигает 430—450 °С. Паро-газовая смесь продуктов реакции охлаждается и конденсируется в теплообменниках 9, воздушных и водяных конденсаторах-холодильниках. В газосепараторе 12 отделяется водородсодержащий газ, который далее смешивается со свежим водородсодержащим газом и поступает в адсорбер 14, заполненный цеолитами для удаления из газа влаги. Осушенный газ поступает затем на прием компрессора 16.

Нестабильный изомеризат, выходящий с низа сепаратора 12, охлаждается в теплообменнике 13 и подвергается стабилизации в колонне 15. С верха колонны уходит углеводородный газ, а с низа — стабильный изомеризат, направляемый, как сказано выше, на разделение в блок ректификации.

Учитывая, что изомеризация — процесс низкотемпературный, весьма важным является подбор катализаторов, позволяющих снизить температуру процесса. Фирма Репех (США) предложила для промышленной изомеризации я-пентана и я-гексана катализатор, позволивший снизить температуру в реакторе до 250°С. Это — активированный кислотный носитель, цеолит, с очень низким содержанием натрия и нанесенным на его поверхность тонко-дисперсным благородным металлом. К сырью изомеризации непрерывно добавляется промотор — хлорорганическое соединение, которое превращается в реакторе в НС1. При однократном пропуске сырья (легкой фракции бензина) получаются выходы изомеров, близкие к равновесным, и можно получить бензин с октановым числом 83 (и. м.).





Имеются также зарубежные установки каталитической изомеризации, на которых четкая ректификация заменена разделением изо- и нормальных парафинов на цеолитах (процесс Molex). Сырье поступает в адсорбер, заполненный цеолитами, на которых с большой четкостью адсорбируется н-C5H12 и h*C6H14 от углеводородов изостроения. Полученный изомеризат также проходит адсорбцию на цеолитах.

В связи с тенденцией к сокращению применения этиловой жидкости возникла необходимость облагораживать даже такой, казалось бы, полноценный компонент автомобильного бензина, как бензин каталитического крекинга. Легкая фракция крекинг-бензина богата изопарафинами, более тяжелые его фракции содержат ароматические и непредельные. Эти фракции можно подвергать риформингу, однако необходимость предварительной гидроочистки, в процессе которой часть высокооктановых олефинов превращается в низкооктановые нормальные парафины, отчасти обесценивают этот процесс; он может быть рациональным только для самой тяжелой фракции. Промежуточную же фракцию (75— 150°С) целесообразно подвергать изомеризации. Схема облагораживания бензина каталитического крекинга представлена на

рис. 30. Результаты изомеризации фракции 75—150 °С бензина каталитического крекинга даны ниже:




Октановое число исходного бензина

исследовательский метод.........87

моторный метод............76,5

Выходы продуктов изомеризации, % (масс.)

изомеризата (С5 и выше).........95,9

газа до С4.............3,9

коксовых отложений...........0,2

Октановое число изомеризата

исследовательский метод.........90,7

моторный метод.............79,1
