Фильтр тонкой очистки масла двигателя автомобиля ЗИЛ-133

Система смазки двигателя автомобиля ЗИЛ-133

Фильтр тонкой очистки масла двигателя автомобиля ЗИЛ-133

Полноноточный, предназначен для очистки масла, подаваемого нагнетательной секцией насоса в главную масляную магистраль. Фильтр крепится болтами к правой стороне блока цилиндров. Он состоит из корпуса 3 (рис. 3.15), двух фильтрующих элементов 4. двух колпаков 6 и перепускного клапана 2, установленного в корпусе фильтра. Клапан открывается при перепаде давления в магистралях до и после фильтра, равном 2,5—3 кгс/см2, что происходит при чрезмерном загрязнении элементов фильтра или при повышенной вязкости применяемого масла. В этом случае масло нагнетается в главную масляную магистраль неочищенным.

Своевременное обслуживание масляного фильтра (замена фильтрующих элементов) и применение соответствующих сортов масел

в условиях низких температур исключают длительную подачу неочищенного масла в главную магистраль двигателя, что предохраняет его от преждевременного выхода из строя.

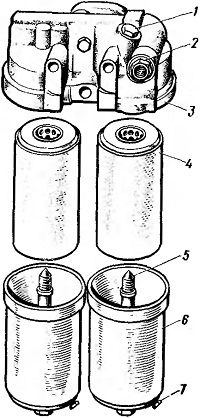

Рис. 3.15. Фильтр тонкой очистки масла:
1 — перепускной клапан; 2 — отверстие для подвода масла к манометру; 3 — корпус; 4 — фильтрующий элемент; 5 — болт; 6 — колпак; 7 — сливная пробка
