Фильтр грубой очистки топлива автомобиля ЗИЛ-133

Предназначен для предварительной очистки топлива, поступающего в топливный насос низкого давления (рис. 3.18). Установлен на кронштейне бака и крепится болтами. Фильтр состоит из корпуса 1 с прокладкой 2, сетчатого фильтрующего элемента 5, на трубку которого надеты распределитель 3 топлива с уплотнительной шайбой 4, колпака 6 фильтра с припаренными внутри успокоителем и фланца 7, соединяющего корпус с колпаком. Через подводящий штуцер топливо попадает в распределитель, а затем по конусной поверхности фильтрующего элемента стекает в нижнюю часть колпака, где тяжелые частицы, загрязняющие топливо, оседают на дне. Успокоитель замедляет турбулентное движение топлива в колпаке. Через фильтрующий элемент и отводящий штуцер топливо направляется к насосу низкого давления. В нижнюю часть колпака ввернута сливная пробка 8.

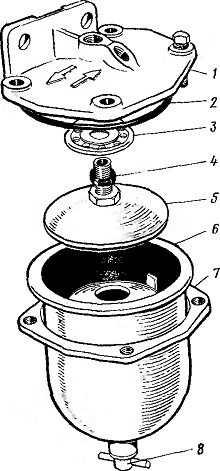

Рис. 3.18. Фильтр грубой очистки топлива
