Лада Х-Рей. ПЛАФОН ОСВЕЩЕНИЯ САЛОНА - СНЯТИЕ / УСТАНОВКА
Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом,
выключить зажигание, поднять капот, отсоединить клемму провода "массы"
от аккумуляторной батареи (ключ гаечный 10).
Вставить плоскую отвертку в паз между рамкой 1, рисунок 16-1, плафона
освещения салона и обивкой 2 крыши с передней стороны рамки, аккуратно
отжать рамку плафона освещения салона, вывести фиксаторы из зацепления и
извлечь рамку из гнезда в обивке крыши.

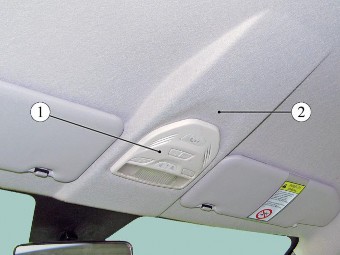

Рисунок 16-1 - Плафон освещения салона:
1 - рамка плафона освещения салона;
2 - обивка крыши
Отвернуть два винта 1, рисунок 16-2, самонарезающих крепления плафона
освещения салона (насадка Т20, отвертка).

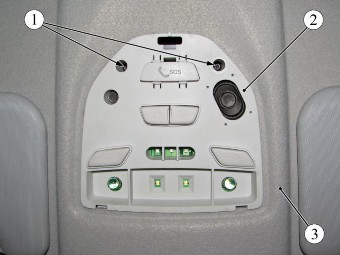

Рисунок 16-2 - Плафон освещения салона со снятой рамкой:
1 - винт самонарезающий;
2 - плафон освещения салона;
3 - обивка крыши
С помощью плоской отвертки через отверстие в задней части плафона
вывести из зацепления с кузовом пружинный фиксатор 1, рисунок 16-3, и
извлечь плафон 4 освещения салона из гнезда в обивке крыши автомобиля
(отвертка плоская).

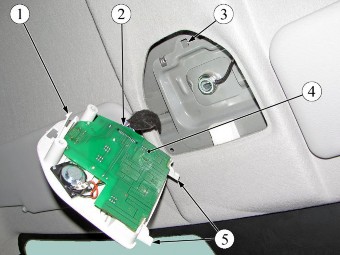

Рисунок 16-3 - Снятие плафона освещения салона:
1 - фиксатор пружинный;
2 - колодка жгута проводов;
3 - гнездо под установку пружинного фиксатора;
4 - плафон освещения салона;
5 - фиксатор
Отсоединить колодку 2 жгута проводов от разъема плафона 4 освещения
салона и снять плафон.
Плафон освещения салона выполнен неразборным, и при выходе из строя
отдельных его компонентов (лампы освещения салона, громкоговорителя,
микрофона, кнопки включения функции), плафон заменяется в сборе.
Установка
Установку плафона освещения салона выполнить в порядке обратном снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934 пп. 1.19.21.3, 1.19.21.6 в объеме
выполненных работ.
