Лада Х-Рей. СИГНАЛ ТОРМОЖЕНИЯ ДОПОЛНИТЕЛЬНЫЙ - СНЯТИЕ /
УСТАНОВКА
Сигнал 1, рисунок 12-1, торможения дополнительный установлен на полке
багажника за стеклом окна задка. В качестве источников света сигнала
применены светоизлучающие диоды. Конструкция сигнала торможения
дополнительного неразборная. В случае выхода из строя 2-х или более
источников света сигнал торможения дополнительный заменяется в сборе.

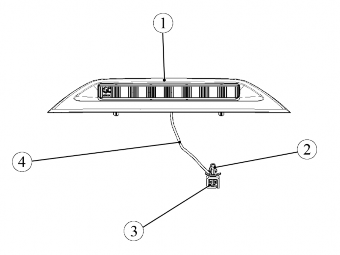

Рисунок 12-1 - Сигнал торможения дополнительный:
1 - сигнал торможения дополнительный;
2 - фиксатор;
3 - колодка жгута проводов сигнала торможения дополнительного;
4 - жгут проводов сигнала торможения дополнительного
Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом,
выключить зажигание, поднять капот, отсоединить клемму провода "массы"
от аккумуляторной батареи, (ключ гаечный 10).
Открыть багажник и отсоединить колодку жгута проводов заднего от колодки
3 жгута проводов сигнала торможения дополнительного.
Отсоединить фиксатор 2 крепления колодки жгута проводов сигнала
торможения дополнительного от кузова автомобиля.
Снять полку 1, рисунок 12-2, багажника в сборе с сигналом 2 торможения
дополнительного в соответствии с требованиями ТИ 3100.25100.20599.

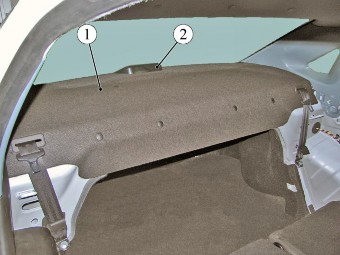

Рисунок 12-2 - Полка багажника с сигналом торможения дополнительным в
сборе на автомобиле:
1 - полка багажника;
2 - сигнал торможения дополнительный
Отвернуть два винта 1, рисунок 12-3, самонарезающих
и снять сигнал 2 торможения дополнительный с полки 3 багажника (насадка
сменная T20, отвертка).

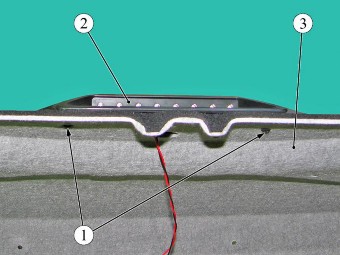

Рисунок 12-3 - Крепление сигнала торможения дополнительного к полке
багажника:
1 - винт самонарезающий;
2 - сигнал торможения дополнительный;
3 - полка багажника
Установка
Установку сигнала 1, рисунок 12-1, торможения дополнительного выполнять
в порядке обратном снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934 пп.1.19.21.3, 1.19.21.6 в объеме
выполненных работ.
