Лада Х-Рей. ПРИБОРЫ ЗВУКОВЫЕ СИГНАЛЬНЫЕ - СНЯТИЕ / УСТАНОВКА
Лада Х-Рей. Прибор звуковой сигнальный
Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом,
выключить зажигание, поднять капот, отсоединить клемму провода "массы"
от аккумуляторной батареи (ключ гаечный 10).
Снять передний бампер в соответствии с требованиями ТИ 3100.25100.20599.
Отсоединить колодку 1, рисунок 17-1, жгута проводов переднего от прибора
2 звукового сигнального.

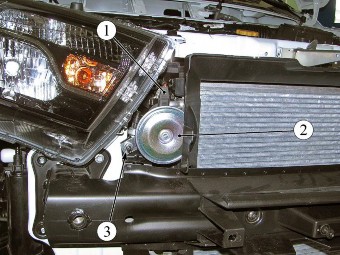

Рисунок 17-1 - Крепление прибора звукового сигнального:
1 - колодка жгута проводов переднего к колодке прибора звукового
сигнального;
2 - прибор звуковой сигнальный;
3 - гайка крепления прибора звукового сигнального
Отвернуть гайку 3 крепления прибора звукового сигнального к кузову
автомобиля и снять прибор звуковой сигнальный (головка сменная 13,
удлинитель, вороток).
Установка
Установку прибора звукового сигнального выполнять в порядке обратном
снятию. Момент затяжки гайки 3, рисунок 17-1, крепления прибора
звукового сигнального 20.30 Н.м (2.3 кгс.м) (головка сменная 13,
удлинитель, вороток, ключ моментный).
Установить передний бампер в соответствии с требованиями ТИ
3100.25100.20599.
Лада Х-Рей. Тревожный звуковой сигнал
Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом,
выключить зажигание, поднять капот, отсоединить клемму провода "массы"
от аккумуляторной батареи (ключ гаечный 10).
Отсоединить колодку 1, рисунок 17-2, жгута проводов переднего от
тревожного звукового сигнала 2.

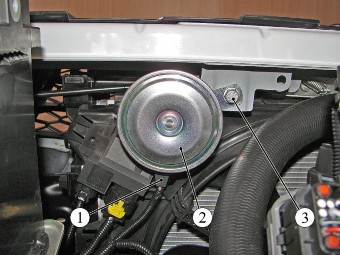

Рисунок 17-2 - Крепление тревожного звукового сигнала:
1 - колодка жгута проводов переднего к колодке тревожного звукового
сигнала;
2 - тревожный звуковой сигнал;
3 - болт крепления тревожного звукового сигнала
Отвернуть болт 3 крепления тревожного звукового сигнала к кузову
автомобиля и снять тревожный звуковой сигнал (головка сменная 13,
удлинитель, вороток).
Установка
Установку тревожного звукового сигнала выполнять в порядке обратном
снятию. Момент затяжки болта 3, рисунок 17-2, крепления тревожного
звукового сигнала 20.30 Н.м (2.3 кгс.м) (головка сменная 13, удлинитель,
вороток, ключ моментный).
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934 пп.1.19.21.3; 1.19.21.6 в объеме
выполненных работ.
