ВАЗ-2131.
Снятие карбюратора 21073-1107010
Снятие карбюратора необходимо для его
полной разборки или регулировки пускового устройства. |
Снимаем корпус воздушного фильтра (смотрите
соответствующий раздел).
Отсоединяем провода от электромагнитного клапана и разъема концевого
выключателя (см. , Проверка концевого выключателя экономайзера
принудительного холостого хода).
Снимаем топливные шланги со штуцеров карбюратора, отсоединяем трос
управления воздушной заслонкой от втулки на трехплечем рычаге (см. ,
Разборка карбюратора на автомобиле).
|

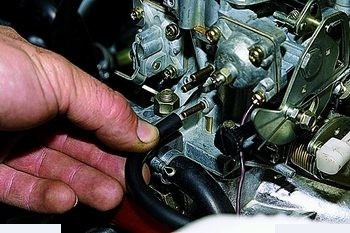

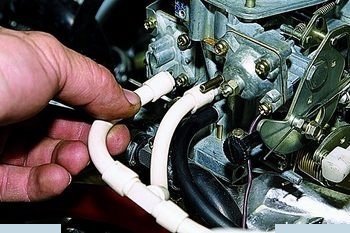

Отсоединяем два шланга системы рециркуляции от штуцеров
карбюратора… |
|
…и шланг подвода разрежения к вакуумному регулятору опережения
зажигания (нижний штуцер). |
|

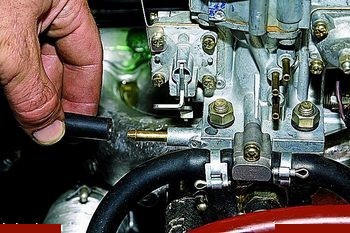

Снимаем со штуцера карбюратора тонкий шланг системы вентиляции
картера. |
|

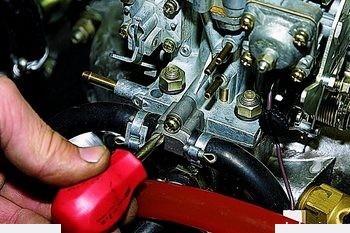

Отвернув крестообразной отверткой винт блока подогрева
карбюратора,… |
…отсоединяем блок вместе со шлангами.
Если из-за сильной коррозии резьбового соединения отвернуть этот винт не
удалось, ослабляем ленточные хомуты на шлангах и, приготовив небольшую
емкость (0,4–0,5 л) для сбора охлаждающей жидкости, снимаем шланги с
блока подогрева.
|

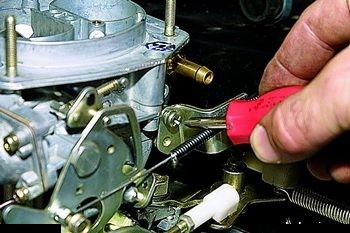

Крестообразной отверткой отворачиваем винт крепления кронштейна
троса… |
…и отводим кронштейн с тросом в сторону.
|

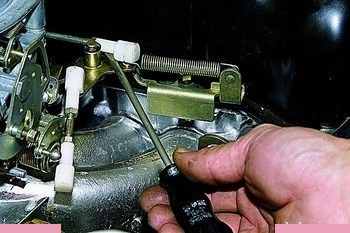

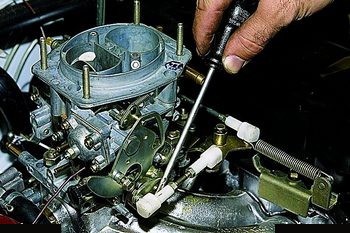

Поддев шлицевой отверткой наконечник поперечной тяги привода
дроссельных заслонок карбюратора, отсоединяем его. |
|

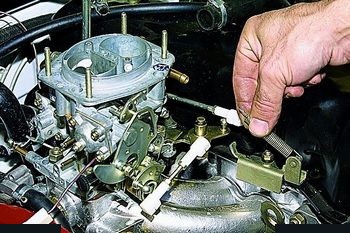

Так же отсоединяем наконечник продольной тяги привода от рычага. |
|
Отсоединяем возвратную пружину. |
|

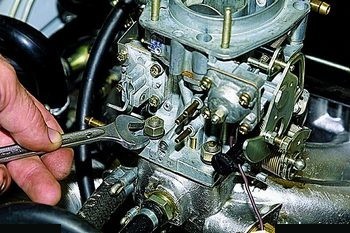

Ключом «на 13» отворачиваем четыре гайки крепления карбюратора. |
|

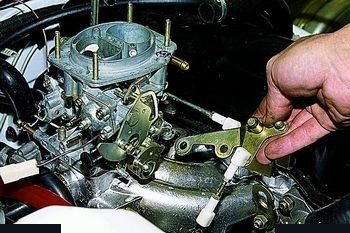

Снимаем кронштейн привода с рычагом и тягой… |
|

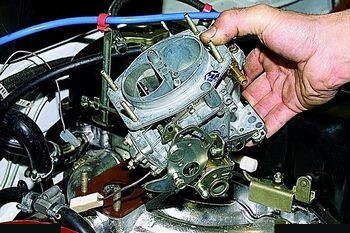

… и карбюратор. |
|

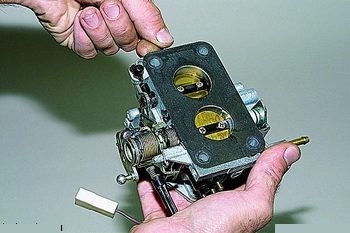

Осторожно снимаем прокладку, находящуюся под карбюратором (с
двумя отверстиями),… |
|

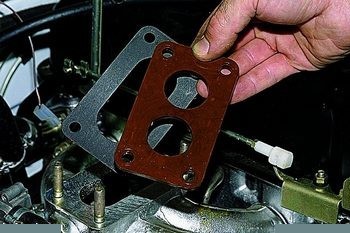

…а также теплоизоляционную проставку и прокладку между ней и
впускным коллектором (с одним отверстием). |
Отверстие во впускной коллекторе на время ремонта желательно закрыть
куском жести или картона.
Устанавливаем карбюратор в обратной последовательности, сохранив
положение прокладок (по отпечатку на них) или заменив их новыми. Гайки
крепления затягиваем крест-накрест моментом, указанным в Моменты
затяжки резьбовых соединений. После установки проверяем регулировку
привода дроссельных и воздушной заслонок.
