ВАЗ-2131. Разборка топливного насоса

Очистить (заменить) сетчатый фильтр и заменить диафрагмы можно, не снимая насос с двигателя (для наглядности выполняем эти операции на демонтированном насосе).

Ключом «на 10» отворачиваем болт крепления крышки насоса.

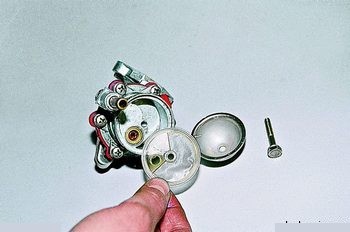

Снимаем крышку и вынимаем сетчатый фильтр.

Крестообразной отверткой отворачиваем шесть винтов, соединяющих верхний и нижний корпуса насоса...

...и разъединяем корпуса.

Вдавив и повернув диафрагменный узел на 90°, вынимаем его из нижнего корпуса и снимаем со штока пружину.

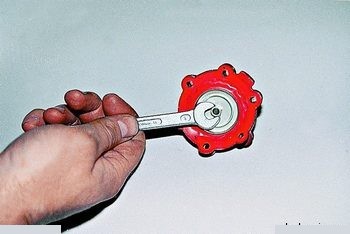

Ключом «на 8» отворачиваем гайку крепления штока...

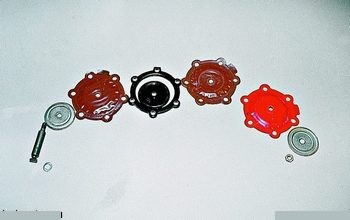

...и последовательно снимаем со штока: шайбу, верхнюю стальную тарелку, две рабочие диафрагмы, наружную и внутреннюю дистанционные проставки, предохранительную диафрагму и нижнюю тарелку.

Собираем насос в обратной последовательности. При установке диафрагм совмещаем их отверстия (под винты) с отверстиями нижнего корпуса насоса.

Сетчатый фильтр устанавливаем в корпус насоса так, чтобы его отверстие располагалось над всасывающим клапаном. Отбортовка отверстия фильтра должна войти в отверстие клапана.

ВАЗ-2131. Обратный клапан топливопровода

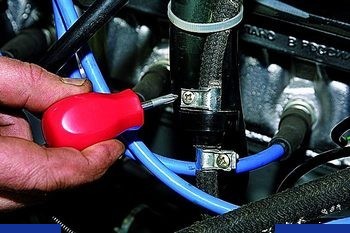

Крестообразной отверткой ослабляем хомуты крепления шлангов…

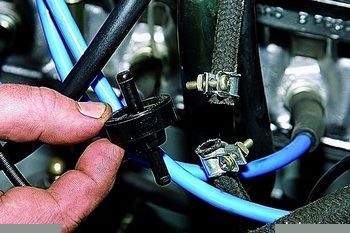

…и снимаем обратный клапан.

Новый обратный клапан устанавливаем так, чтобы стрелка на корпусе совпадала с направлением потока топлива (от карбюратора).
