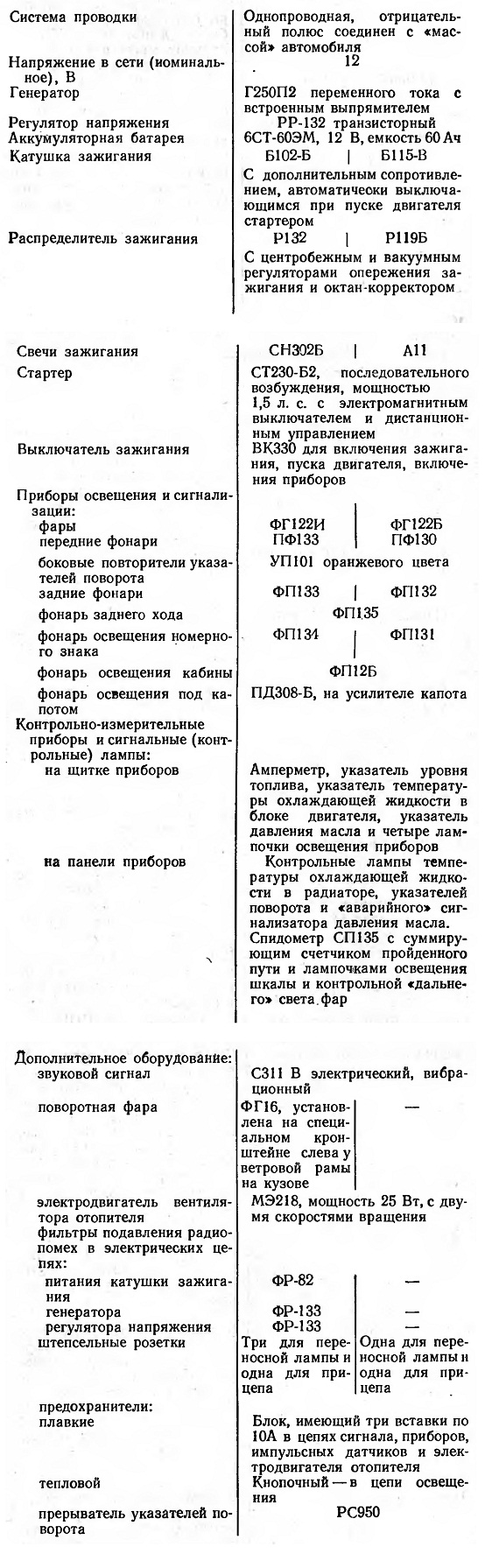

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОМОБИЛЕЙ УАЗ-469,
УАЗ-469Б - ЧАСТЬ 5
Электрооборудование автомобилей УАЗ-469,
УАЗ-469Б
Электрооборудование
УАЗ-469
УАЗ-469Б
Система проводки
Однопроводная, отрицательный полюс соединен с «массой»
автомобиля
Однопроводная, отрицательный полюс соединен с «массой»
автомобиля
Напряжение в сети (номинальное), В
12
12
Генератор
Г250П2 переменного тока с встроенным выпрямителем
Г250П2 переменного тока с встроенным выпрямителем
Регулятор напряжения
РР-132 транзисторный
РР-132 транзисторный
Аккумуляторная батарея
6СТ-60ЭМ, 12 В, емкость 60 Ач
6СТ-60ЭМ, 12 В, емкость 60 Ач
Катушка зажигания
Б102-Б
С дополнительным сопротивлением, автоматически
выключающимся при пуске двигателя стартером
Б102-В
С дополнительным сопротивлением, автоматически
выключающимся при пуске двигателя стартером
Распределитель зажигания
Р132
С центробежным и вакуумным регуляторами опережения
зажигания и октан-корректором
Р119Б
С центробежным и вакуумным регуляторами опережения
зажигания и октан-корректором
Свечи зажигания
СН302Б
А11
Стартер
СТ230-Б2, последовательного возбуждения, мощностью 1,5 л. с.
с электромагнитным выключателем и дистанционным управлением
СТ230-Б2, последовательного возбуждения, мощностью 1,5 л. с.
с электромагнитным выключателем и дистанционным управлением
Выключатель зажигания
ВКЗЗО для включения зажигания, пуска двигателя, включения
приборов
ВКЗЗО для включения зажигания, пуска двигателя, включения
приборов
Приборы освещения и сигнализации:
фары
ФГ122И
ФГ122Б
передние фонари
ПФ133
ПФ130
боковые повторители указателей поворота
УП101 оранжевого цвета
УП101 оранжевого цвета
задние фонари
ФП133
ФП132
фонарь заднего хода
ФП135
ФП135
фонарь освещения номерного знака
ФП134
ФП131
фонарь освещения кабины
ФП12Б
ФП12Б
фонарь освещения под капотом
ПД308-Б, на усилителе капота
ПД308-Б, на усилителе капота
Контрольно-измерительные приборы и сигнальные (кон рольные)
лампы:
на щитке приборов
Амперметр, указатель уровня топлива, указатель температуры
охлаждающей жидкости в блоке двигателя, указатель давления
масла и четыре лампочки освещения приборов
Амперметр, указатель уровня топлива, указатель температуры
охлаждающей жидкости в блоке двигателя, указатель давления
масла и четыре лампочки освещения приборов
на панели приборов
Контрольные лампы температуры охлаждающей жидкости в
радиаторе, указателей поворота и «аварийного» сигнализатора
давления масла. Спидометр СП 135 с суммирующим счетчиком
пройденного пути и лампочками освещения шкалы и контрольной
«дальнего» света, фар
Контрольные лампы температуры охлаждающей жидкости в
радиаторе, указателей поворота и «аварийного» сигнализатора
давления масла. Спидометр СП 135 с суммирующим счетчиком
пройденного пути и лампочками освещения шкалы и контрольной
«дальнего» света, фар
Дополнительное оборудование:
звуковой сигнал
С311 В электрический, вибрационный
С311 В электрический, вибрационный
поворотная фара
ФГ16, установлена на специальном кронштейне слева у
ветровой рамы на кузове
-
электродвигатель вентилятора отопителя
МЭ218, мощность 25 Вт, с двумя скоростями вращения
МЭ218, мощность 25 Вт, с двумя скоростями вращения
фильтры подавления радиопомех в электрических цепях:
питания катушки зажигания
ФР-82
ФР-82
генератора
ФР-133
регулятора напряжения
ФР-133
штепсельные розетки
Три для переносной лампы и одна для прицепа
Одна для переносной лампы и одна для прицепа
предохранители:
плавкие
Блок, имеющий три вставки по 10А в цепях сигнала, приборов,
импульсных датчиков и электродвигателя отопителя
Блок, имеющий три вставки по 10А в цепях сигнала, приборов,
импульсных датчиков и электродвигателя отопителя
тепловой
Кнопочный — в цепи освещения
Кнопочный — в цепи освещения
прерыватель указателей поворота
РС950
РС950
Кузов
УАЗ-469/УАЗ-469Б
Тип кузова
Универсальный, четырехдверный со съемными надставками
дверей, с поворачивающимися форточками, со съемным мягким
тентом и металлическим разборным трубчатым каркасом и
задним откидным бортом. Ветровая рама со стеклом может быть
откинута в горизонтальное положение на капот и закреплена
на нем. Капот откидывается вверх и фиксируется на ветровой
раме или устанавливается на упоре
Сиденья
Число мест — 7. Передние сиденья имеют продольную
регулировку (три положения) и регулировку наклона спинки
(два положения). Заднее сиденье — 3-местное, может быть
сложено к спинкам передних сидений. Спинки сиденья в
рабочем положении удерживаются двумя фиксаторами. Два
задних дополнительных сиденья — 1-местные, полужесткие,
расположены по боковым бортам кузова, подушки могут быть
подняты вверх и пристегнуты к спинкам
Вентиляция кузова
Воздухом, поступающим снаружи через поворотные форточки
надставок дверей или через люки вентиляции, расположенные
перед ветровым окном. Люки имеют крышки, управляемые
изнутри кузова. Правый люк служит для подачи воздуха при
стоянке автомобиля
Отопление кузова
Воздухом, поступающим снаружи через люки вентиляции и
проходящим через радиатор отопителя, включенный в систему
охлаждения двигателя. Теплый воздух поступает в зону ног
водителя и пассажира и на обдув ветрового стекла через
специальные патрубки короба отопителя, имеющие управляемые
заслонки. Вентиляция и отопление кузова обеспечиваются как
при движении автомобиля, так и при его стоянке
Стеклоочиститель
СЛ236М, СЛ236Д с двумя щетками
Принадлежности кузова
Смыватель ветрового стекла с электроприводом, обдув
ветрового стекла теплым воздухом, два зеркала заднего вида:
наружное левое и одно внутреннее, два противосолнечных
козырька, поручень на панели приборов, три коврика пола,
четыре мягких поручня, четыре ящика с внутренней стороны
дверей, два багажника в брызговиках задних колес и ящик в
заднем борту для размещения инструмента и принадлежностей.
Кроме того, предусмотрена возможность установки огнетушителя
ОУ-2 и медицинской аптечки
