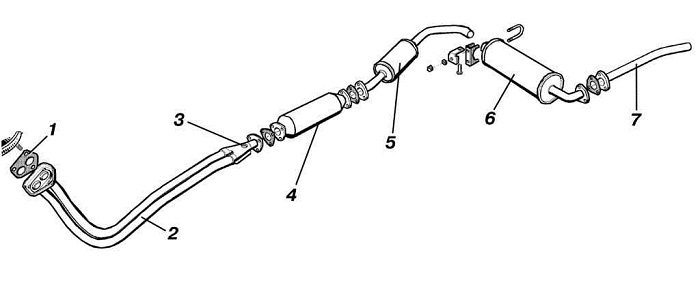

Рис. 52. Система выпуска газов: 1 – прокладка фланца приемной трубы; 2 – труба приемная глушителя выхлопа; 3 – кислородный датчик; 4 – нейтрализатор; 5 – резонатор; 6 – глушитель; 7 – труба выхлопная

Система выпуска отработавших газов двигателя показана на рис. 52.

У автомобилей с каталитическим нейтрализатором в приемной трубе 2 установлен кислородный датчик 3 (лямбда-зонд) для регулирования состава топливовоздушной смеси по концентрации кислорода в отработавших газах двигателя.
