Toyota Rav4. Замена фары

ПРЕДУПРЕЖДЕНИЯ!!
Лампы накаливания Н7 повышенного давления могут лопнуть при замене, поэтому эти лампы следует заменять в перчатках и защитных очках.
Не касайтесь стеклянной колбы лампы голыми руками. Жировые следы на лампе приводят к потемнению колбы и быстрому выходу лампы из строя. Обязательно заменяйте вышедшие из строя лампы на лампы того же типа. Возникающие по неосторожности жировые пятна протрите чистой безворсовой тряпкой или спиртом.

Замену фары производите следующим образом.
Извлеките из фары лампу накаливания.
Для доступа к нижним болтам крепления фары на моделях до 2001 года снимите декоративную крышку, расположенную под фарой, а на моделях с 2001 года — облицовку радиатора и переднюю панель облицовки фар.

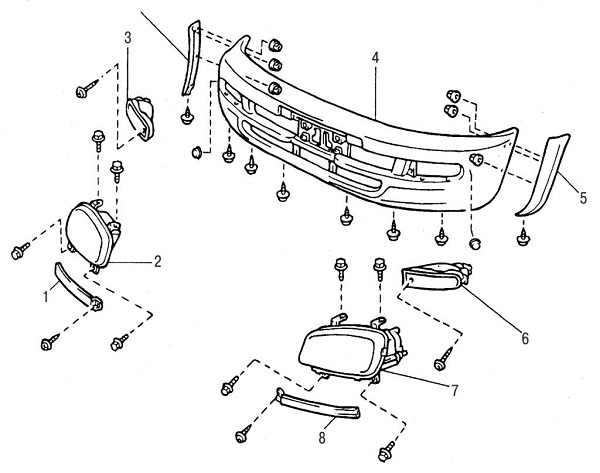

Рисунок - 15.50. Фара и окружающие ее компоненты на моделях до 2001 года: 1 – декоративная крышка; 2 – фара; 3 – фонарь указателя поворота; 4 – передний бампер; 5 – крышка бокового продления бампера; 6 – фонарь указателя поворота; 7 – фара; 8 – декоративная крышка

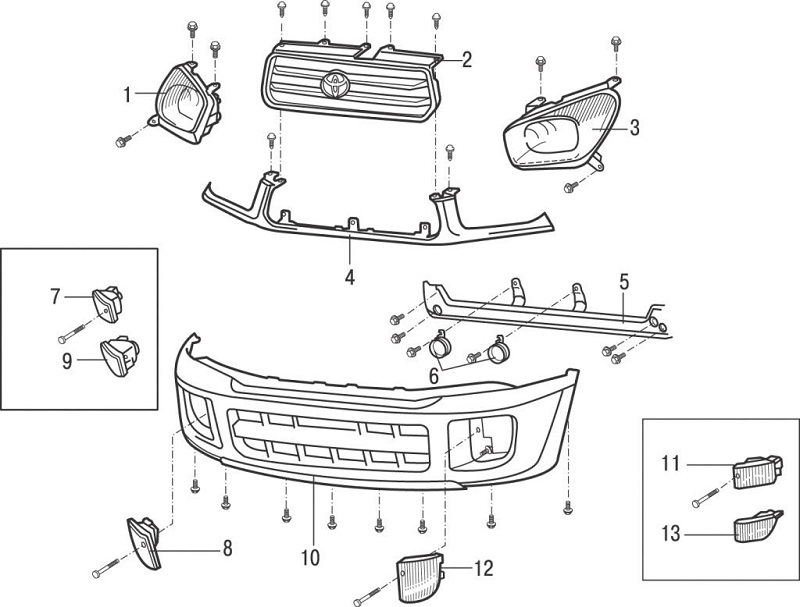

Рисунок - 15.51. Фара и окружающие ее компоненты на моделях с 2001 года: 1 – фара; 2 – облицовка радиатора; 3 – фара; 4 – усилитель бампера; 5 – передняя панель облицовки фар; 6 – Сигнал; 7,9,11,13 – фонари указателей поворота; 8, 12 – противотуманные фары; 10 – передний бампер

Выверните винты и снимите фару с автомобиля ( смотрите рисунок - 15.50 , 15.51)
Установку фары производите в последовательности, обратной снятию. После установки проверьте и при необходимости отрегулируйте направление пучка света фар.
