Toyota Rav4. Сигнал

ПРЕДУПРЕЖДЕНИЕ !
Автомобили оборудованы системами безопасности (SRS), включающими подушки безопасности и натяжители ремней безопасности. Перед проведением работ около датчиков удара, панели приборов и рулевой колонки отсоедините сначала отрицательную, а затем положительную клеммы от аккумуляторной батареи и подождите 2 мин. Это исключит несанкционированное раскрытие подушек безопасности и срабатывание натяжителей ремней безопасности, которые могут нанести телесные повреждения.

Проверку звукового сигнала производите следующим образом.
Проверьте целостность предохранителей в электрической цепи звукового сигнала.
Отсоедините электрический разъем от звукового сигнала.
Дополнительными проводами подайте напряжение от аккумуляторной батареи к звуковому сигналу. Если сигнал не работает, замените его.
Если Сигнал работает, проверьте напряжение в электрическом разъеме при нажатии кнопки включения звукового сигнала. Если напряжение на разъеме присутствует, проверьте соединение звукового сигнала с «массой».
При отсутствии напряжения на электрическом разъеме проверьте реле звукового сигнала.
Если реле исправно, проверьте цепь подачи напряжения к контактам реле и цепь управления реле. При отсутствии напряжения на реле проверьте электрическую цепь между реле и блоком предохранителей.
Если напряжение подается к реле, нажмите кнопку звукового сигнала и проверьте электрическую цепь между реле и кнопкой. Если электрическая цепь исправна, замените кнопку включения звукового сигнала.
Замену звукового сигнала производите следующим образом.
Снимите передний бампер.

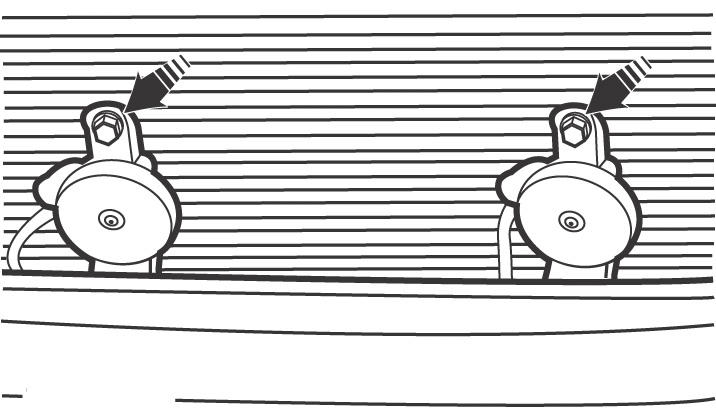

Рисунок - 15.52. Расположение болтов крепления звуковых сигналов

Отсоедините электрический разъем, выверните болт и снимите Сигнал ( смотрите рисунок - 15.52 )
Установку звукового сигнала производите в последовательности, обратной снятию.
