Toyota Rav4. Работа с мотором стеклоочистителя

Снятие двигателя стеклоочистителя производите следующим образом:
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.

Рисунок - 15.31. Снятие заглушки, закрывающей гайку крепления рычага стеклоочистителя ветрового стёкла

Отметьте положение щеток стеклоочистителя на ветровом стекле, затем снимите заглушку, выверните гайки и снимите рычаги стеклоочистителя ( смотрите рисунок - 15.31 )
На стеклоочистителе заднего стекла отклоните колпачок с основания рычага, выверните гайку и снимите рычаг стеклоочистителя.
Отсоедините от рычага стеклоочистителя шланг омывателя стёкла.
Дальнейшее снятие двигателя переднего стеклоочистителя производите следующим образом:
– освободите фиксаторы и снимите дефлектор вентиляционной камеры, расположенный в основании ветрового стёкла;

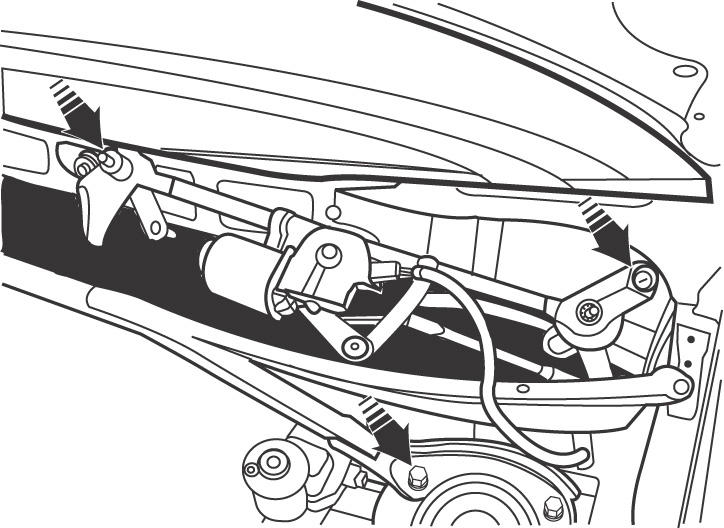

Рисунок - 15.32. Расположение гаек крепления механизма очистителя ветрового стёкла

– отсоедините электрический разъем от двигателя стеклоочистителя и выверните гайки крепления механизма стеклоочистителя ветрового стёкла ( смотрите рисунок - 15.32 );
– снимите механизм очистителя ветрового стёкла из вентиляционной камеры;

Рисунок - 15.33. Расположение болтов крепления двигателя очистителя ветрового стёкла

– выверните болты и снимите двигатель с механизма очистителя ветрового стёкла ( смотрите рисунок - 15.33 );
Дальнейшее снятие двигателя заднего стеклоочистителя производите следующим образом:
– снимите обивку двери багажного отделения;

Рисунок - 15.34. Расположение болтов крепления двигателя очистителя заднего стекла

– отсоедините электрический разъем, выверните болты и снимите двигатель очистителя заднего стекла ( смотрите рисунок - 15.34 )
Установку двигателей стеклоочистителей производите в последовательности, обратной снятию.
