блока
|

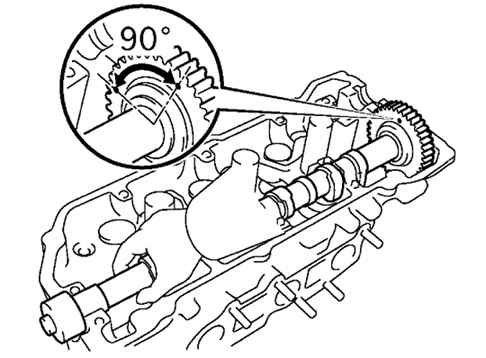

Рис. 2.300. Совмещение меток шестерен
привода распределительного вала
|
Нанесите слой моторного масла на торцевые упорные поверхности
распределительного вала. Установите распределительный вал
выпускных клапанов на 90° от положения, когда совмещаются
установочные метки (1 точка) на головке блока цилиндров (рис.
2.300).
|

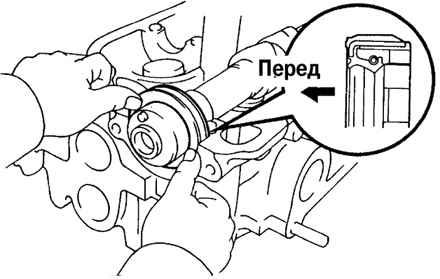

Рис. 2.301. Установка сальника на
распределительный вал
|
Нанесите консистентную смазку на новый сальник. Установите
сальник на распределительный вал (рис.
2.301).
|
Рис. 2.294. Места нанесения герметика:
1 – герметик
|
Удалите старый уплотнительный материал с крышки подшипника.
Нанесите герметик на крышку подшипника №1 (см. рис.
2.294).
|

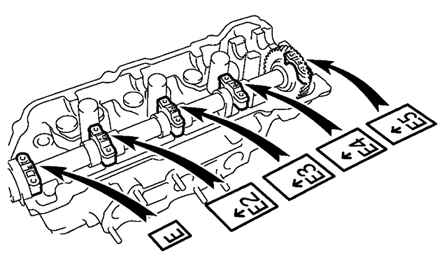

Рис. 2.302. Маркировка крышек
подшипников
|
|

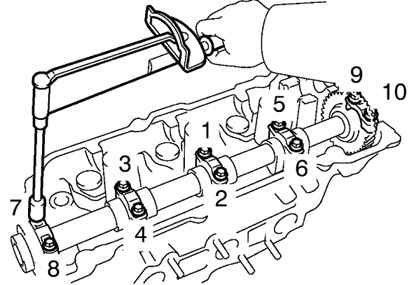

Рис. 2.303. Порядок затягивания болтов
крепления правых крышек подшипников
|
Нанесите тонкий слой моторного масла на резьбу и под головки
болтов крепления крышек подшипников. Установите и равномерно
затяните десять болтов крепления крышек подшипников в несколько
проходов моментом затяжки 16 Н·м в последовательности,
показанной на рисунке 2.303.
