Тягач Татра T815. Снятие и установка моноблока сервоуправления

а) Причины снятия и установки

1. Проверка сервоуправления через каждые пять глет эксплуатации (в уполномоченной мастерской).

2. Объем повреждений сервоуправления мешает его правильной работе.

3. Из-за снятия вспомогательной рамы.




   б) Технические условия




   1. Во время ремонта зафиксировать колеса автомобиля против движения с помощью подпорок.

   2. Перед монтажом смазать резьбу болтов сервоуправления клееем LOCTITE 270.

   3. Установить механические упоры так, чтобы ограничить наклон рычага управления на ± 36° от основного положения рычага.

   4. После установки долить масло по плану смазки.

   5. После установки проконтролировать герметичность гидравлического трубопровода.

   6. Для снятия и установки применять специальные приспособления согласно: (См. Таб. 10.2).




   в) Порядок снятия




   1. Выпустить масло из гидравлической системы сервоуправления в соответствии с установленным порядком действий, приведенным в: (См. Подглава 10.5.1).

   2. Отсоединить шпиндель руля от сервоуправления в соответствии с установленным порядком действий, приведенным в: (См. Подглава 10.5.8).










   3. Ослабить и отвинтить гайку 2 рычага управления 1 и снять рычаг с помощью съемника PRM 3804 с входного вала

       сервоуправления.











      Рис. 10.32 Рычаг управления - снятие

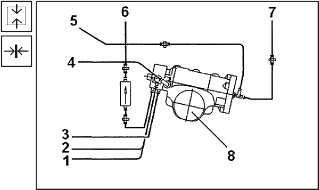

   4. Снять трубопровод системы сервоуправления 1 - 7 из моноблока управления 8. (Будьте осторожны с вытекающим маслом).




   5. Ослабить и отвинтить болты 1 и запрессованный болт 2, которые закрепляют сервоуправление 5 к кронштейну 4 на лонжероне рамы.

   6. Удалить сервоуправление 5 из автомобиля.

      Примечание:

      Во время снятия сервоуправления не манипулировать с отрегулированными болтами 3 механических упоров.






      Рис. 10.33 Трубопровод сервоуправления -

      снятие









      Рис. 10.34 Сервоуправление - снятие




      г) Порядок установки




      1. Почистить поверхности соприкосновения сервоуправления и кронштейна лонжерона рамы.

      2. С помощью крана или другого подходящего оборудования мастерской вставить сервоуправление в кронштейн лонжерона рамы.

         Внимание:





         Поставить сервоуправление в основном положении, так чтобы отметки входного и выходного валов и картера находились друг против друга.




         Рис. 10.35 Сервоуправление - монтаж




      3. Завинтить болты 1 и запрессованный болт 2, которые закрепляют сервоуправление 5 к кронштейну 4 на лонжероне рамы.

      4. Затянуть болты моментом затяжки

         544  577 Нм.

         Примечание:

         Резьбу болтов перед монтажом смазать клеем LOCTITE 270.






         Рис. 10.36 Рычаг управления - установка




      5. На выходной вал сервоуправления надеть рычаг управления 1 так, чтобы отметки на рычаге и на вале находились друг против друга.

      6. Завинтить стопорную гайку 2 и затянуть моментом 550  600 Нм.




      7. Обеспечить гайку 2 (См. Рис. 10.36) против ослабления ударом для установки на месте в шлицах вала.




      8. Установить трубопровод системы сервоуправления 1 - 7 на моноблок управления 8.






         Рис. 10.37 Обеспечение гайки









         Рис. 10.38 Трубопровод сервоуправления -

         установка




      9. Соединить шпиндель руля к сервоуправлению в соответствии с установленным порядком действий, приведенным в: (См. Подглава 10.5.8).




         д) Пуск сервоуправления в эксплуатацию




         1. Поставить колеса передней оси в направлении прямо вперед.



         2. Проконтролировать (при замене вспомогательной рамы отрегулировать) механические упоры 1 рычага управления с помощью приспособления PRM 3372. Завинтить болты 1 механических упоров так, чтобы ограничить наклон рычага управления на ± 36° от основного положения и обеспечить их гайками 2.

            Примечание:

            Если необходимо манипулировать с болтами механических упоров или заменить их, необходимо сначала измерить расстояние Х (См. Рис. 10.35). При обратном монтаже настроить расстояние Х, которое было измерено перед монтажом, и проверить.




            Рис. 10.39 Наклон рычага управления




         3. Заполнить систему сервоуправления предписанным типом масла в соответствии с установленным порядком действий, приведенным в: (См. Подглава 10.5.1). Запустить двигатель и поворачивая руль в обеих направлениях до механических упоров, на которых положены подходящие прокладки с толщиной 1 - 2 мм (между рычагом и упором) и со скоростью не больше 3-х поворотов в секунду, установить гидравлические упоры сервоуправления. В результате чего произойдет автоматическая настройка гидравлических упоров.

            Примечание:

            Поскольку во всей гидравлической системе сервоуправления одновременно проходит удаление воздуха, необходимо постоянно дополнять масло в баке сервоуправления.

         4. Остановить двигатель.

         5. Проконтролировать визуально герметичность соединений трубопроводов гидравлической системы, включая соединение с сервоуправлением.

         6. Проконтролировать уровень масла в баке сервоуправления и дополнить до предписанного уровня. Во время проверки колеса должны находиться в прямом направлении.
