Тягач Татра T815. Снятие и установка воздухосушителя с регулятором давления

1. Причины снятия и установки




   0,05



   -



   1. Если давление за устройством в контуре источников не достигает предписанных значений (1,25 MПа).

   2. При замерзании устройства при температуре ниже нуля (не функционирует подогрев).

   3. При механическом повреждении резьбы.

б) Технические условия

1. В пневматической системе нет давления.

2. Уплотнительные кольца и “O” - образные кольца WABCO при монтаже заменить новыми.

в) Порядок снятия

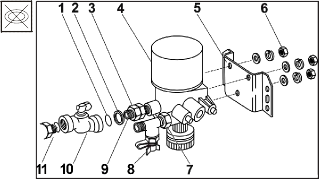

Рис. 9.33 Дренажный клапан

Легенда: 1 - “O” - образное кольца WABCO, 2

- нажимное кольцо, 3,6,7 - гайка, 4 -

воздухосушитель с регулятором давления, 5

• кронштейн, 8 - индикаторный штуцер, 9,11

- резьбовые соединения, 10 - кран отбора воздуха для накачивания шин.

1. Выпустить весь воздух из всех ресиверов через ручные дренажные клапаны.




2. Ослабить отдельные резьбовые соединения, с помощью которых воздухопроводы присоединены к крану отбора воздуха для накачивания шин 10 и к резьбовым соединениям с индикаторным штуцером 8.

3. Снять резьбовые соединения с индикаторным штуцером 8 и кран отбора воздуха для накачивания шин 10.

4. Ослабить накидную гайку коннектора электропроводки для подогрева воздухосушителя с регулятором давления и отсоединить проводку.

5. Отвинтить гайку 6 и снять воздухосушитель с регулятором давления 4 с кронштейна 5.




   Рис. 9.34 Снятие воздухосушителя с регулятором давления

6. После этого действовать в соответствии с общепринятыми принципами замены узлов пневматической системы (См. Подглава 9.5.1).

г)Порядок установки

1. Снять пробки с отверстий нового воздухосушителя с регулятором давления.

2. Насадить воздухосушитель с регулятором давления с помощью шпилек в отверстия в кронштейне 5, надеть прокладки, пружинные шайбы и слегка затянуть гайки 6.

3. На резьбовые соединения 9 для крана отбора воздуха для накачивания шин 10 завинтить гайки 3, на резьбовые соединения индикаторного штуцера 8 навинтить гайку 7.

4. На резьбовые соединения для крана отбора воздуха для накачивания шин и на резьбовые соединения индикаторного штуцера надеть нажимные кольца 2 и новые “O” - образные кольца WABCO 1.

5. Резьбовые соединения крана отбора воздуха для накачивания шин намонтировать на корпусе воздухосушителя с регулятором давления 4 и затянуть.

6. Резьбовые соединения с индикаторным штуцером прикрепить на корпусе воздухосушителя с регулятором давления, положение резьбовых соединений обеспечить затягиванием гаек 7 так, чтобы индикаторный штуцер был доступен.

7. На резьбовые соединения 9 привинтить кран отбора воздуха для накачивания шин 10, положение крана отбора воздуха для накачивания шин обеспечить затягиванием гаек 3 так, чтобы возможность доступа к его запорной гайке была простой.

8. К крану отбора воздуха для накачивания шин и резьбовым соединениям с индикаторным штуцером прикрепить отсоединенный воздухопровод.

9. Надлежащим образом затянуть гайки 6.






   Легенда: 1 - “O” - образное кольца WABCO, 2

   - нажимное кольцо, 3,6,7 - гайка, 4 -

   воздухосушитель с регулятором давления, 5

   - кронштейн, 8 - индикаторный штуцер, 9,11

   - резьбовые соединения, 10 - кран отбора воздуха для накачивания шин.




   Рис. 9.35 Установка воздухосушителя с регулятором давления




10. Подсоединить коннектор электропроводки для подогрева.

11. Запустить двигатель и произвести контроль функционирования воздухосушителя с регулятором давления, обращая внимание на утечку воздуха из резьбовых соединений, которые были демонтированы.

Примечание:

Процедура проверки регулятора давления описана в (См. Подглава 9.5.8).
