Сузуки Лиана. Проверка насоса гидроусилителя рулевого управления

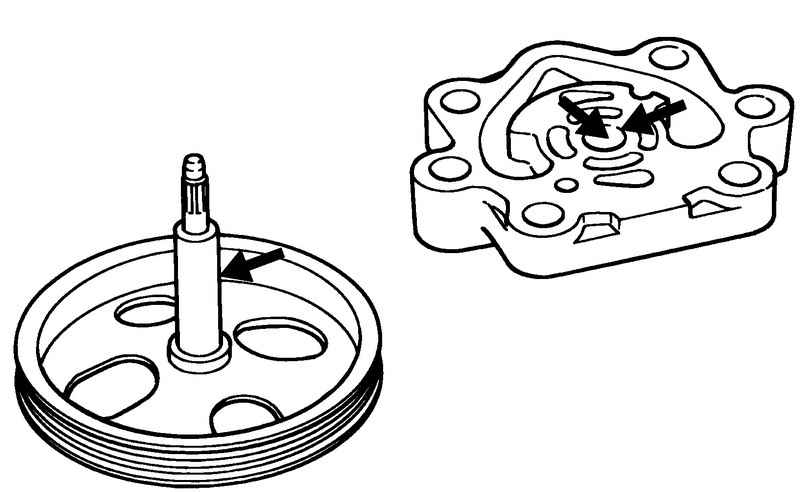

Рис. 5.83. Поверхности трения корпуса и вала насоса

Проверьте состояние поверхностей трения каждой детали. При обнаружении отклонений от нормы замените насос в сборе (рис. 5.83).

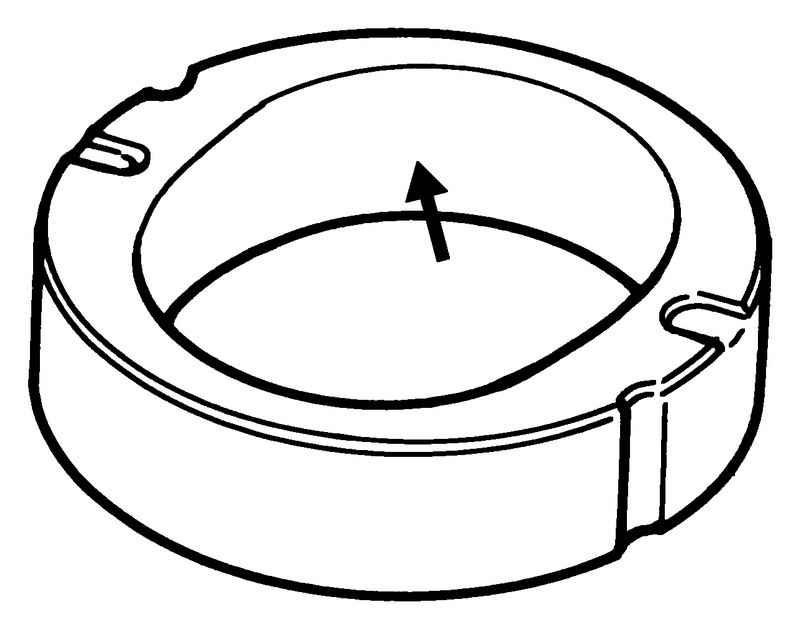

Рис. 5.84. Поверхность трения кулачкового кольца

Проверьте поверхность трения лопастей кулачкового кольца на наличие износа и повреждений. При обнаружении отклонений от нормы замените насос в сборе (рис. 5.84).

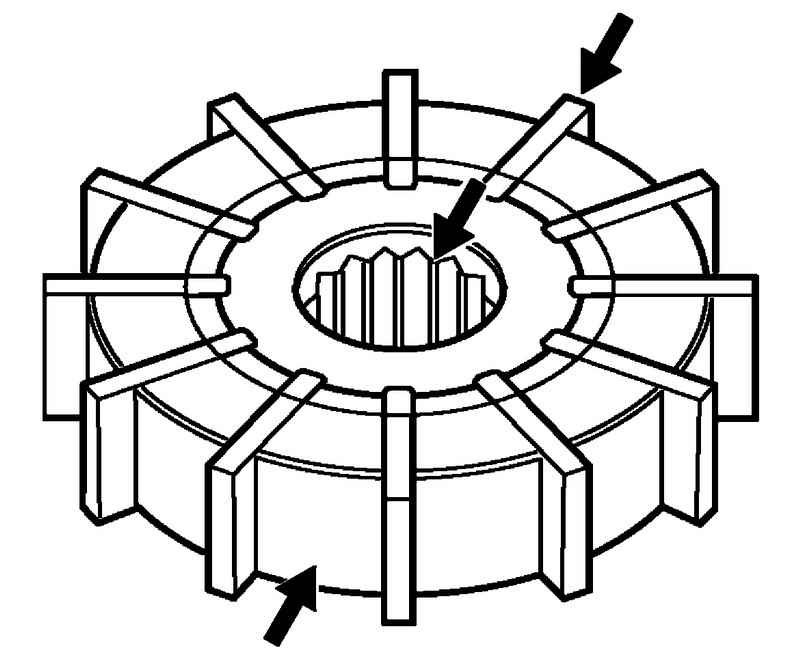

Рис. 5.85. Поверхность трения ротора и лопастей

Проверьте поверхности трения ротора и лопастей на наличие износа и повреждений (рис. 5.85).

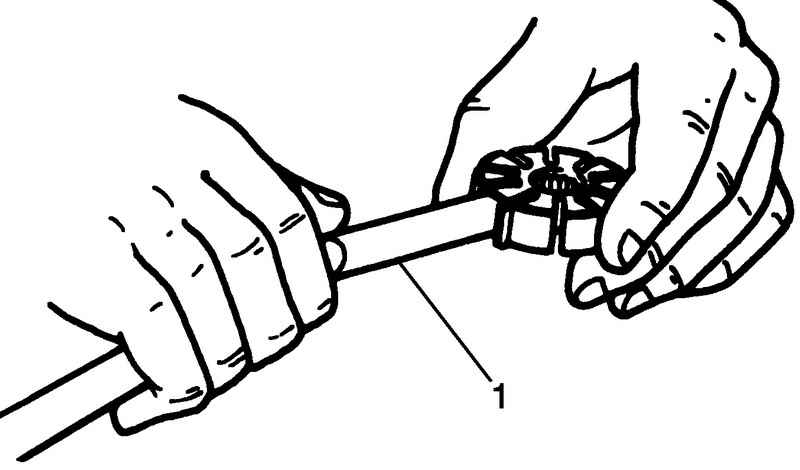

Рис. 5.86. Проверка зазора между ротором и лопастью: 1 – щуп

Проверьте зазор между ротором и лопастью (рис. 5.86).

Зазор между ротором и лопастью.

Номинальное значение: 0,01 мм.

Предельное значение: 0,06 мм.

Замените насос в сборе, если имеется отклонение от нормы.

Проверьте канал предохранительного клапана и отверстия разъема на наличие засорения.

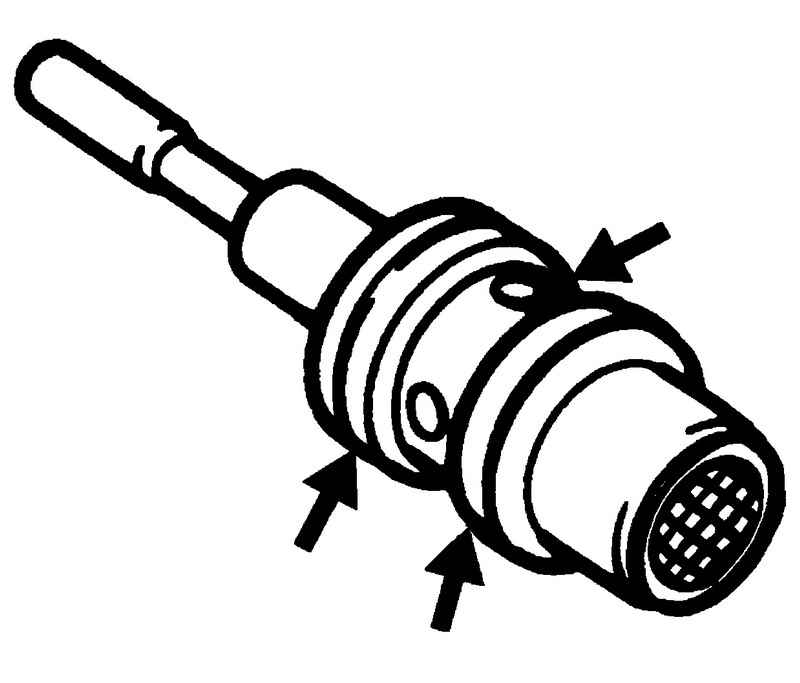

Рис. 5.87. Проверка предохранительного клапана

Проверьте состояние поверхности трения предохранительного клапана (рис. 5.87).

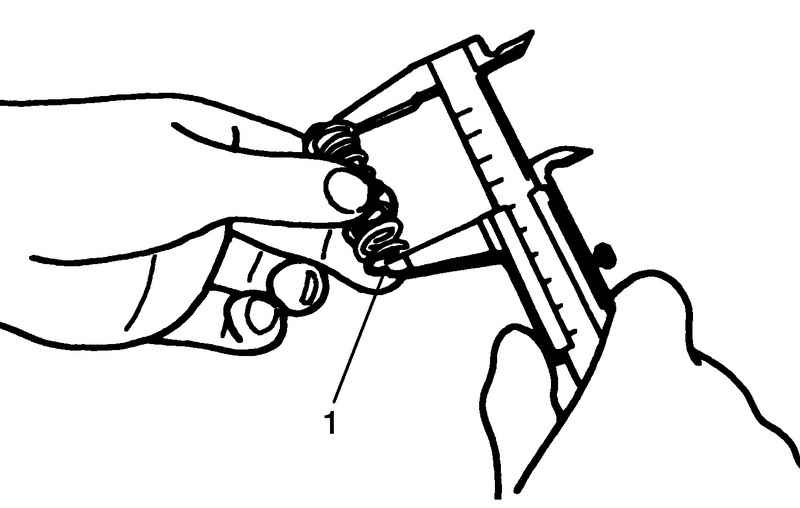

Рис. 5.88. Проверка длины пружины предохранительного клапана в свободном состоянии

Проверьте длину пружины предохранительного клапана в свободном состоянии 1 (рис. 5.88).

Длина пружины предохранительного клапана в свободном состоянии.

Номинальное значение: 22,0 мм.

Предельное значение: 19,0 мм.

Замените насос в сборе, если имеется отклонение от нормы.
