Сузуки Лиана. Проверка масляного насоса
Сузуки Лиана. Проверка масляного насоса
Проверьте рабочую кромку сальника на наличие повреждений. Если повреждения имеют место, замените сальник (
рис. 2.220 ).

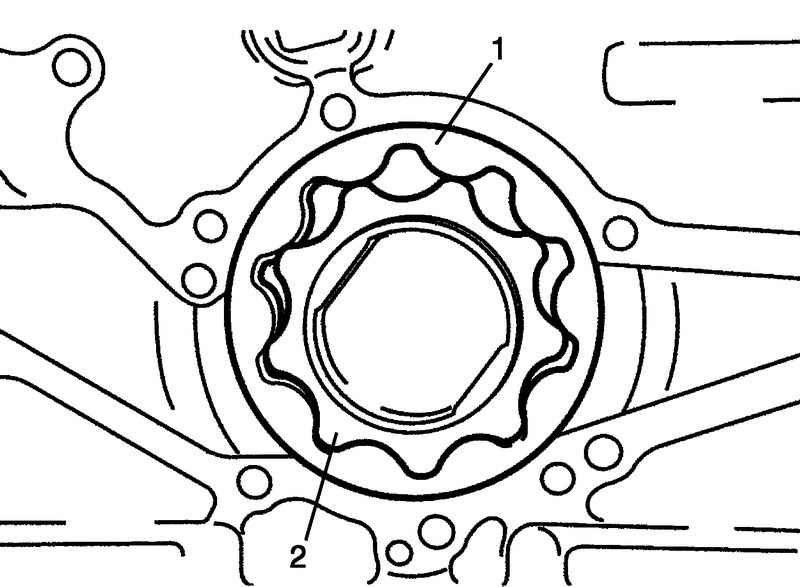

Рис. 2.216 . Извлечение внешнего и внутреннего роторов
Проверьте внешний 1 и внутренние роторы 2, пластину ротора и корпус масляного насоса на наличие следов чрезмерного износа или повреждений (
рис. 2.216 ).

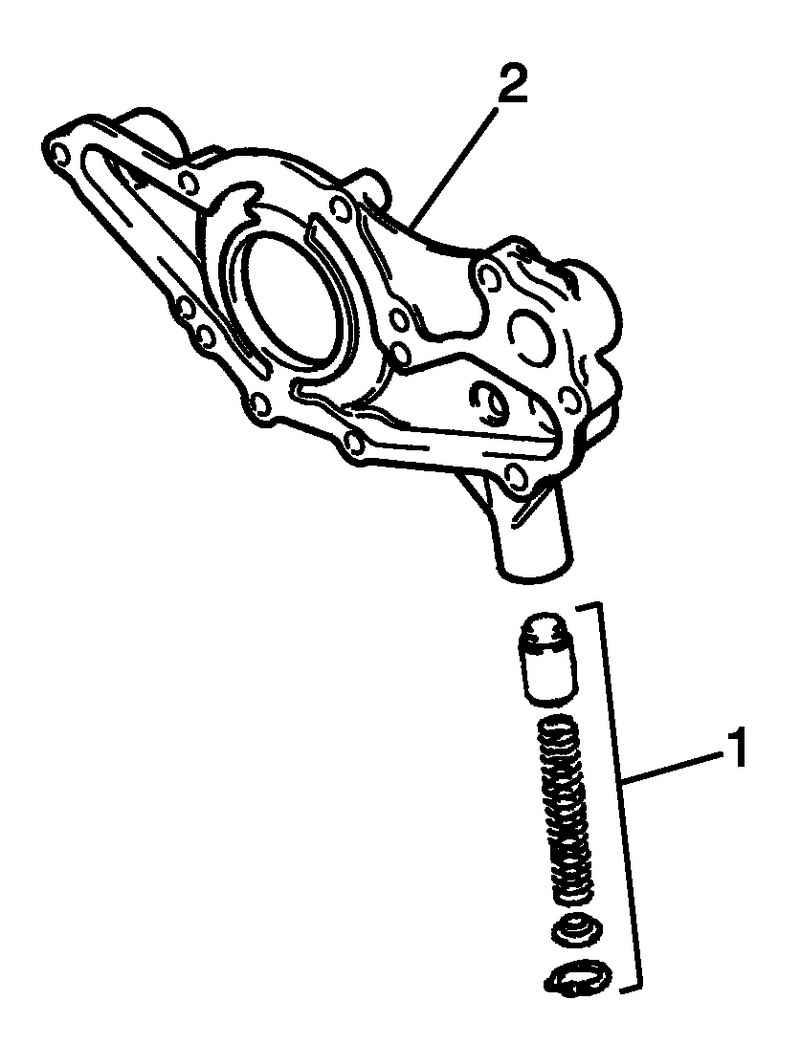

Проверьте износ редукционного клапана 1, убедитесь в отсутствии повреждений и проверьте плавность работы (
рис. 2.218 ).
Радиальный зазор

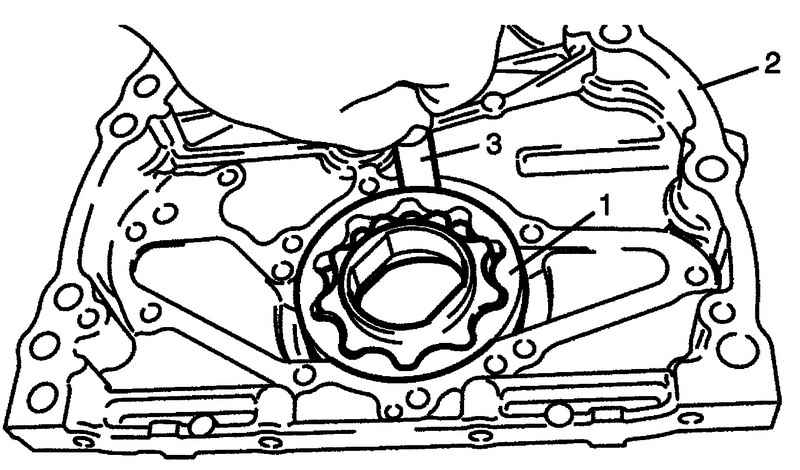

Рис. 2.221 . Проверка радиального зазора между внешним ротором и корпусом с помощью щупа
Проверьте радиальный зазор между внешним ротором 1 и корпусом 2 с помощью щупа 3 (
рис. 2.221 ).
Если зазор превышает предельное значение, замените внешний ротор или корпус.
Предельное значение радиального зазора между внешним ротором и корпусом масляного насоса 0,310 мм.
Боковой зазор

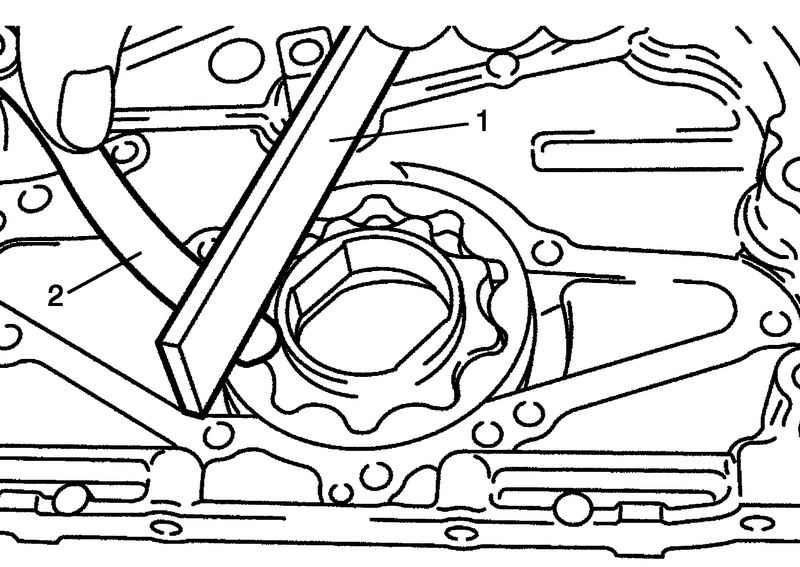

Используя поверочную линейку 1 и щуп 2, измерьте боковой зазор (
рис. 2.222 ).
Если боковой зазор превышает предельное значение, замените масляный насос в сборе.
Предельное значение бокового зазора внутреннего ротора масляного насоса 0,15 мм.
